Спосіб ведення повітряної розвідки з використанням дистанційно керованих безпілотних літальних апаратів

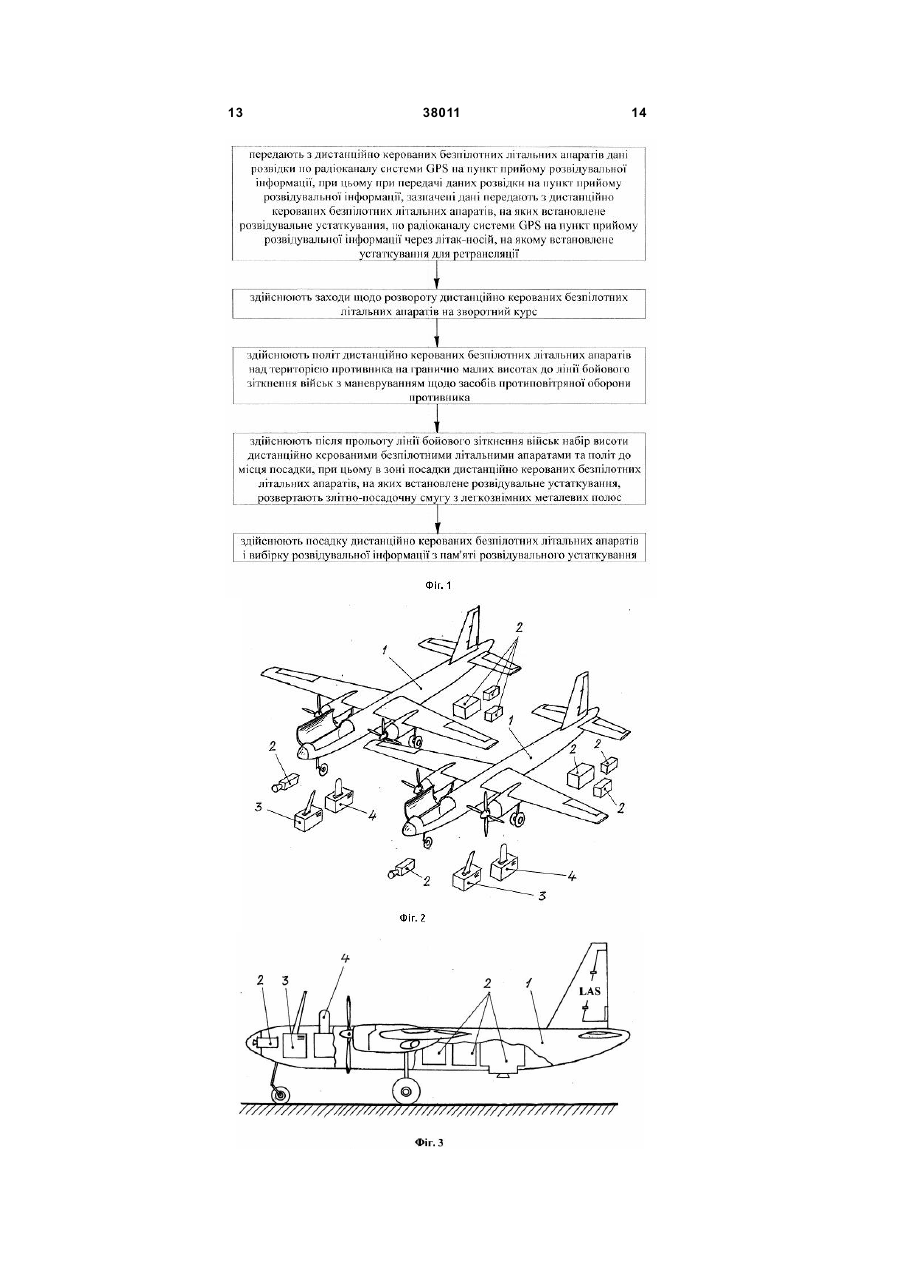

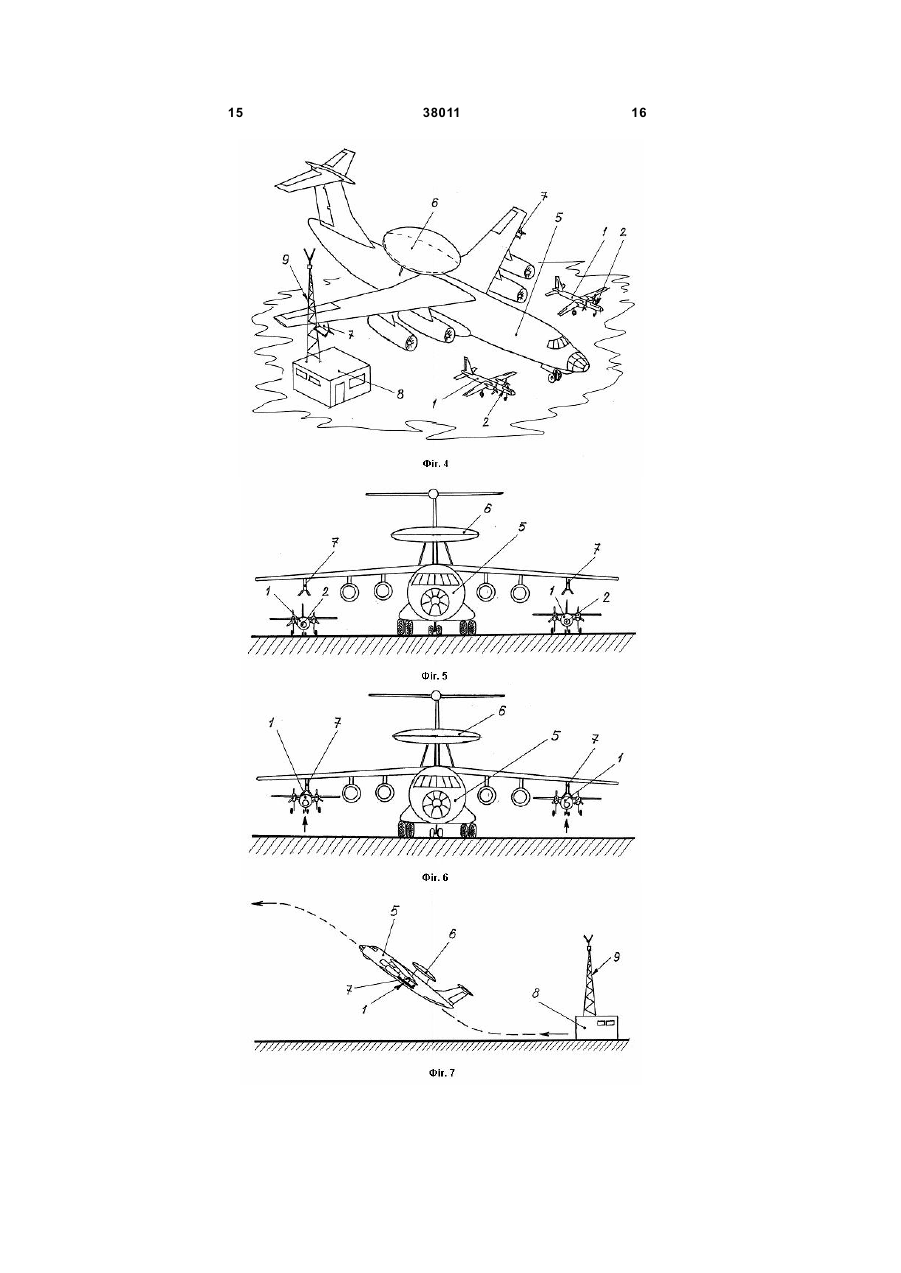

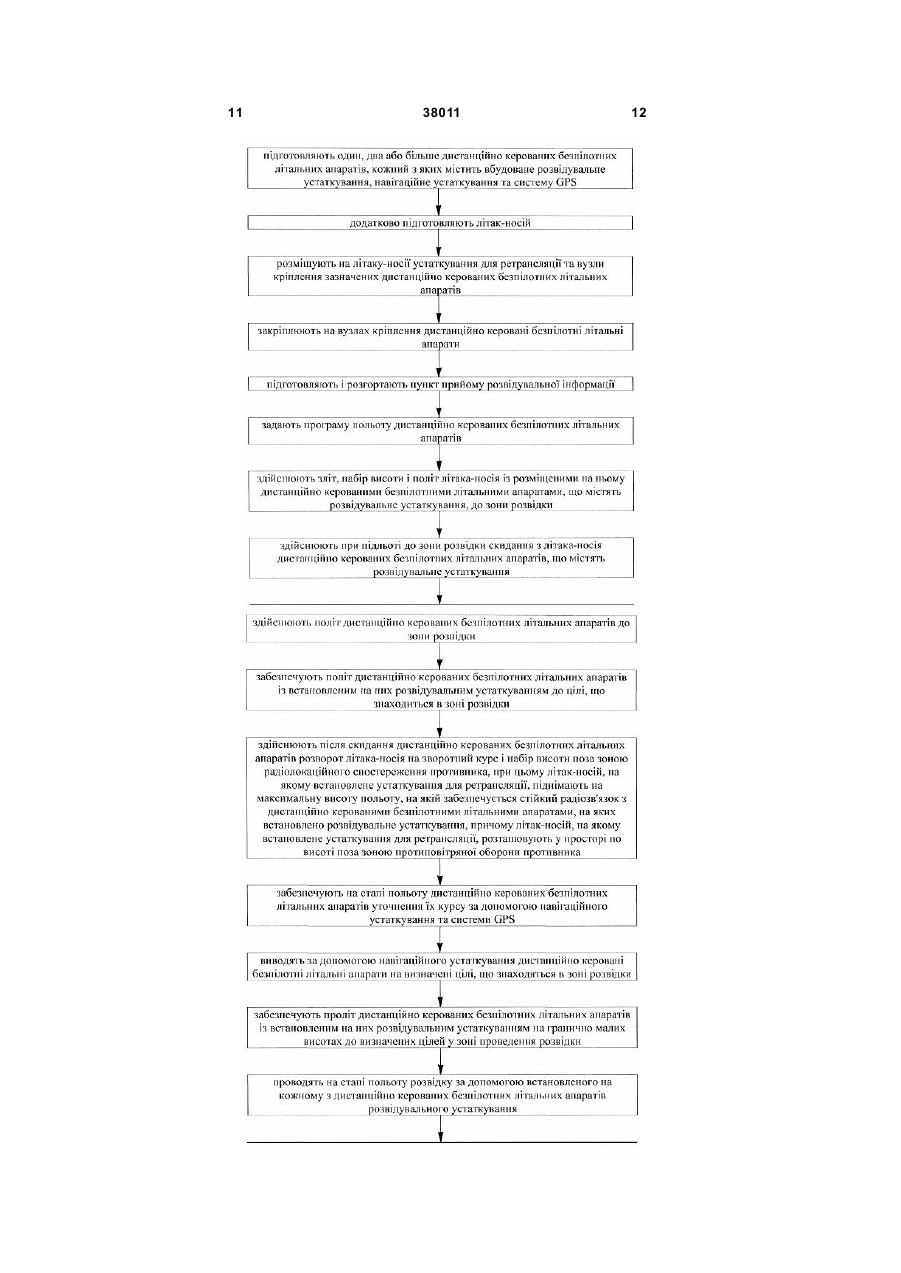

1. Спосіб ведення повітряної розвідки з використанням дистанційно керованих безпілотних літальних апаратів, при якому підготовляють один, два або більше дистанційно керованих безпілотних літальних апаратів, кожний з яких містить вбудоване розвідувальне устаткування, навігаційне устаткування та систему GPS, підготовляють і розгортають пункт прийому розвідувальної інформації, задають програму польоту дистанційно керованих безпілотних літальних апаратів, здійснюють політ дистанційно керованих безпілотних літальних апаратів до зони розвідки, забезпечують політ дистанційно керованих безпілотних літальних апаратів із встановленим на них розвідувальним устаткуванням до цілі, що знаходиться в зоні розвідки, забезпечують на етапі польоту дистанційно керованих безпілотних літальних апаратів уточнення їх курсу за допомогою навігаційного устаткування та системи GPS, виводять за допомогою навігаційно 2 (19) 1 3 38011 4 дистанційно керованих безпілотних літальних апаратів, на яких встановлене розвідувальне устаткування, по радіоканалу системи GPS на пункт прийому розвідувальної інформації через літак-носій, на якому встановлене устаткування для ретрансляції. 2. Спосіб за п. 1, який відрізняється тим, що літак-носій, на якому встановлене устатк ування для ретрансляції, піднімають на максимальну висоту польоту, на якій забезпечується стійкий радіозв'язок з дистанційно керованими безпілотними літа льними апаратами, на яких встановлено розвідувальне устаткування. 3. Спосіб за п. 1, який відрізняється тим, що літак-носій, на якому встановлене устатк ування для ретрансляції, розташовують у просторі по висоті поза зоною протиповітряної оборони противника. 4. Спосіб за п. 1, який відрізняється тим, що в зоні посадки дистанційно керованих безпілотних літальних апаратів, на яких встановлене розвідувальне устаткування, розвертають злітнопосадочну смугу з легкознімних металевих штаб. Корисна модель відноситься до галузі озброєння, зокрема, до способів ведення повітряної розвідки, а саме, до способів ведення повітряної розвідки з використанням дистанційно керованих безпілотних літальних апаратів. Відомий спосіб ведення повітряної розвідки за допомогою безпілотних літальних апаратів, при якому підготовляють безпілотний літальний апарат, що містить убудоване розвідувальне устаткування, навігаційне устаткування та систему радіотрансляції, підготовляють розвідувальне устаткування і розгортають пункт прийому розвідувальної інформації, проводять зліт безпілотного літального апарата із встановленим на ньому розвідувальним устаткуванням, забезпечують набір висоти і політ безпілотного літального апарата із встановленим на ньому розвідувальним устаткуванням до цілі, виводять за допомогою навігаційного устатк ування безпілотний літальний апарат у зону розвідки, проводять розвідку за допомогою встановленого на безпілотному літальному апарату розвідувального устаткування, а розвіддані передають по радіоканалу системи радіотрансляції на пункт прийому розвідувальної інформації [1]. До недоліків відомого способу відноситься те, що глибина зони розвідки обмежена дальністю передачі розвідувальних даних із-за зниження дальності прямої видимості при польоті безпілотного літального апарата, який здійснює розвідку, на гранично малих висотах. До недоліків відомого способу відноситься й те, що глибина зони розвідки також обмежена дальністю польоту безпілотного літального апарата, який здійснює розвідку, на гранично малих висотах. Найбільш близьким технічним рішенням, як по суті, так і по задачах, що вирішується, який обрано за найближчий аналог (прототип), є спосіб ведення повітряної розвідки з використанням дистанційно керованих безпілотних літальних апаратів, при якому підготовляють один, два або більше дистанційно керованих безпілотних літальних апаратів, кожний з яких містить вбудоване розвідувальне устаткування, навігаційне устаткування та систему GPS, підготовляють і розгортають пункт прийому розвідувальної інформації, задають програму польоту дистанційно керованих безпілотних літальних апаратів, здійснюють політ дистанційно керованих безпілотних літальних апаратів до зони розвідки, забезпечують політ дистанційно керова них безпілотних літальних апаратів із встановленим на них розвідувальним устаткуванням до цілі, що знаходиться в зоні розвідки, забезпечують на етапі польоту дистанційно керованих безпілотних літальних апаратів уточнення їх курсу за допомогою навігаційного устаткування та системи GPS, виводять за допомогою навігаційного устаткування дистанційно керовані безпілотні літальні апарати на визначені цілі, що знаходяться в зоні розвідки, забезпечують проліт дистанційно керованих безпілотних літальних апаратів із встановленим на них розвідувальним устаткуванням на гранично малих висотах до визначених цілей у зоні проведення розвідки, проводять на етапі польоту розвідку за допомогою встановленого на кожному з дистанційно керованих безпілотних літальних апаратів розвідувального устаткування, передають з дистанційно керованих безпілотних літальних апаратів дані розвідки по радіоканалу системи GPS на пункт прийому розвідувальної інформації, здійснюють заходи щодо розвороту дистанційно керованих безпілотних літальних апаратів на зворотний курс, здійснюють політ дистанційно керованих безпілотних літальних апаратів над територією противника на граничне малих висотах до лінії бойового зіткнення військ з маневруванням щодо засобів протиповітряної оборони противника, здійснюють після прольоту лінії бойового зіткнення військ набір висоти дистанційно керованими безпілотними літальними апаратами та політ до місця посадки, здійснюють посадку дистанційно керованих безпілотних літальних апаратів і вибірку розвідувальної інформації з пам'яті розвідувального устаткування [2]. До недоліків відомого способу ведення повітряної розвідки з використанням дистанційно керованих безпілотних літальних апаратів, що обраний за найближчий аналог (прототип), відноситься те, що глибина зони розвідки обмежена дальністю передачі розвідувальних даних із-за зниження дальності прямої видимості при польоті безпілотного літального апарата, який здійснює розвідку, на гранично малих висотах. Також до недоліків відомого способу ведення повітряної розвідки з використанням дистанційно керованих безпілотних літальних апаратів, що обраний за найближчий аналог (прототип), відноситься те, що глибина розвідки на території противника обмежена дальністю польоту безпілотного літального апарата, 5 38011 який здійснює розвідку, на граничне малих висотах. В основу корисної моделі покладена задача шляхом застосування літака-носія, на якому додатково встановлено апаратуру для ретрансляції, забезпечити підвищення глибини зони розвідки безпілотному літальному апарату, що летить на граничне малих висотах. Суть корисної моделі в способі ведення повітряної розвідки з використанням дистанційно керованих безпілотних літальних апаратів, при якому підготовляють один, два або більше дистанційно керованих безпілотних літальних апаратів, кожний з яких містить вбудоване розвідувальне устаткування, навігаційне устаткування та систему GPS, підготовляють і розгортають пункт прийому розвідувальної інформації, задають програму польоту дистанційно керованих безпілотних літальних апаратів, здійснюють політ дистанційно керованих безпілотних літальних апаратів до зони розвідки, забезпечують політ дистанційно керованих безпілотних літальних апаратів із встановленим на них розвідувальним устаткуванням до цілі, що знаходиться в зоні розвідки, забезпечують на етапі польоту дистанційно керованих безпілотних літальних апаратів уточнення їх курсу за допомогою навігаційного устаткування та системи GPS, виводять за допомогою навігаційного устатк ування дистанційно керовані безпілотні літальні апарати на визначені цілі, що знаходяться в зоні розвідки, забезпечують проліт дистанційно керованих безпілотних літальних апаратів із встановленим на них розвідувальним устаткуванням на гранично малих висотах до визначених цілей у зоні проведення розвідки, проводять на етапі польоту розвідку за допомогою встановленого на кожному з дистанційно керованих безпілотних літальних апаратів розвідувального устаткування, передають з дистанційно керованих безпілотних літальних апаратів дані розвідки по радіоканалу системи GPS на пункт прийому розвідувальної інформації, здійснюють заходи щодо розвороту дистанційно керованих безпілотних літальних апаратів на зворотний курс, здійснюють політ дистанційно керованих безпілотних літальних апаратів над територією противника на гранично малих висотах до лінії бойового зіткнення військ з маневруванням щодо засобів протиповітряної оборони противника, здійснюють після прольоту лінії бойового зіткнення військ набір висоти дистанційно керованими безпілотними літальними апаратами та політ до місця посадки, здійснюють посадку дистанційно керованих безпілотних літальних апаратів і вибірку розвідувальної інформації з пам'яті розвідувального устаткування, полягає в тому, що додатково підготовляють літак-носій, розміщують на літаку-носії устаткування для ретрансляції та вузли кріплення зазначених дистанційно керованих безпілотних літальних апаратів, закріплюють на вузлах кріплення дистанційно керовані безпілотні літальні апарати, здійснюють зліт, набір висоти і політ літака-носія із розміщеними на ньому дистанційно керованими безпілотними літальними апаратами, що містять розвідувальне устаткування, до зони розвідки, здійснюють при підльоті до зони розвідки 6 скидання з літака-носія дистанційно керованих безпілотних літальних апаратів, що містять розвідувальне устаткування, здійснюють після скидання дистанційно керованих безпілотних літальних апаратів розворот літака-носія на зворотний курс і набір висоти поза зоною радіолокаційного спостереження противника, а при передачі даних розвідки на пункт прийому розвідувальної інформації, зазначені дані передають з дистанційно керованих безпілотних літальних апаратів, на яких встановлене розвідувальне устаткування, по радіоканалу системи GPS на пункт прийому розвідувальної інформації через літак-носій, на якому встановлене устаткування для ретрансляції. Суть корисної моделі полягає і в тому, що літак-носій, на якому встановлене устатк ування для ретрансляції, піднімають на максимальну висоту польоту, на якій забезпечується стійкий радіозв'язок з дистанційно керованими безпілотними літальними апаратами, на яких встановлено розвідувальне устаткування, а літак-носій, на якому встановлене устатк ування для ретрансляції, розташовують у просторі по висоті поза зоною протиповітряної оборони противника. Суть корисної моделі полягає також і в тому, що в зоні посадки дистанційно керованих безпілотних літальних апаратів, на яких встановлене розвідувальне устатк ування, розвертають злітнопосадочну смугу з легкознімних металевих полос. Порівняльний аналіз технічного рішення із прототипом показує, що спосіб ведення повітряної розвідки з використанням дистанційно керованих безпілотних літальних апаратів, який заявляється, відрізняється тим, що додатково підготовляють літак-носій, розміщують на літаку-носії устатк ування для ретрансляції та вузли кріплення зазначених дистанційно керованих безпілотних літальних апаратів, закріплюють на вузлах кріплення дистанційно керовані безпілотні літальні апарати, здійснюють зліт, набір висоти і політ літака-носія із розміщеними на ньому дистанційно керованими безпілотними літальними апаратами, що містять розвідувальне устаткування, до зони розвідки, здійснюють при підльоті до зони розвідки скидання з літака-носія дистанційно керованих безпілотних літальних апаратів, що містять розвідувальне устаткування, здійснюють після скидання дистанційно керованих безпілотних літальних апаратів розворот літака-носія на зворотний курс і набір висоти поза зоною радіолокаційного спостереження противника, а при передачі даних розвідки на пункт прийому розвідувальної інформації, зазначені дані передають з дистанційно керованих безпілотних літальних апаратів, на яких встановлене розвідувальне устаткування, по радіоканалу системи GPS на пункт прийому розвідувальної інформації через літак-носій, на якому встановлене устаткування для ретрансляції, при цьому літакносій, на якому встановлене уста ткування для ретрансляції, піднімають на максимальну висоту польоту, на якій забезпечується стійкий радіозв'язок з дистанційно керованими безпілотними літальними апаратами, на яких встановлено розвідувальне устаткування, а літак-носій, на якому встановлене устаткування для ретрансляції, розташовують у просторі по висоті поза зоною проти 7 38011 повітряної оборони противника, причому в зоні посадки дистанційно керованих безпілотних літальних апаратів, на яких встановлене розвідувальне устаткування, розвертають злітно-посадочну смугу з легкознімних металевих полос. Таким чином, спосіб ведення повітряної розвідки з використанням дистанційно керованих безпілотних літальних апаратів, що заявляється, відповідає критерію корисної моделі "новизна". Суть корисної моделі пояснюється за допомогою ілюстрацій, де на Фіг.1 представлена блоксхема виконання технологічних операцій, що становлять суть способу ведення повітряної розвідки з використанням дистанційно керованих безпілотних літальних апаратів, який заявляється, на Фіг.213 подані схеми основних етапів виконання способу ведення повітряної розвідки за допомогою безпілотних літальних апаратів, який заявляється. Суть способу ведення повітряної розвідки з використанням дистанційно керованих безпілотних літальних апаратів пояснюється за допомогою технологічних операцій (див. блок-схему на Фіг.1 та схеми послідовного виконання етапів, що складають суть зазначеного способу - див. Фіг.2-13), згідно з якими попередньо підготовляють один, два або більше дистанційно керованих безпілотних літальних апаратів (позиція 1), кожний з яких містить вбудоване розвідувальне устаткування (позиція 2), навігаційне устаткування (позиція 3) та систему GPS (позиція 4) (див. схему на Фіг.2 та на Фіг.3). Водночас (або після цього) додатково підготовляють літак-носій (позиція 5) (див. Фіг.4), наприклад, типу А-50, Іл-76, С у-24, Ан-70, Ан-72, Ан-74 тощо. Після цього розміщують на літаку-носІЇ (позиція 5) устаткування (позиція 6) для ретрансляції та вузли кріплення (позиція 7) зазначених дистанційно керованих безпілотних літальних апаратів (позиція 1) (див. схеми на Фіг.4-5). Водночас (або після цього) закріплюють на вузлах кріплення (позиція 7) дистанційно керовані безпілотні літальні апарати (позиція 1) (із вбудованим розвідувальним устаткуванням (позиція 2), навігаційним устаткуванням (позиція 3) та системою GPS (позиція 4) - див. Фіг.6). Заздалегідь або паралельно з підготовкою літака-носія (позиція 5) і дистанційно керованих безпілотних літальних апаратів (позиція 1) підготовляють і розгортають пункт (позиція 8) прийому розвідувальної інформації, який обладнують приймально-передавальною антеною (позиція 9) (див. схеми на Фіг.4 та Фіг.7). По закінченню етапу підготовки дистанційно керованих безпілотних літальних апаратів (позиція 1) задають програму польоту дистанційно керованих безпілотних літальних апаратів (позиція 1) до зони розвідки (позиція 10). Продовжують технологічні операції, які входять до наступного етапу способу ведення повітряної розвідки з використанням дистанційно керованих безпілотних літальних апаратів, який заявляється, тим, що здійснюють зліт, набір висоти і політ літака-носія (позиція 5) із розміщеними на ньому дистанційно керованими безпілотними 8 літальними апаратами (позиція 1), що містять розвідувальне устатк ування (позиція 2), до зони розвідки (позиція 10) (див. схеми на Фіг.7-8). Здійснюють при підльоті до зони розвідки (позиція 10) скидання з літака-носія (позиція 5) дистанційно керованих безпілотних літальних апаратів (позиція 1), що містять розвідувальне устаткування (позиція 2) (див. схему на Фіг.9). Після скидання з літака-носія (позиція 5) дистанційно керованих безпілотних літальних апаратів (позиція 1), що містять розвідувальне устаткування (позиція 2), здійснюють зниження по висоті (до висоти h) політ дистанційно керованих безпілотних літальних апаратів (позиція 1) до зони розвідки (позиція 10) на висоті h (див. схему на Фіг.9). Продовжують технологічні операції, які входять до наступного етапу способу ведення повітряної розвідки з використанням дистанційно керованих безпілотних літальних апаратів, який заявляється, тим, що забезпечують політ (на висоті h) дистанційно керованих безпілотних літальних апаратів (позиція 1) із встановленим на них розвідувальним устаткуванням (позиція 2) до цілі (позиція 11), що знаходиться в зоні розвідки (позиція 10) (див. Фіг.9). Також після скидання дистанційно керованих безпілотних літальних апаратів (позиція 1) здійснюють розворот літака-носія (позиція 5) на зворотний курс і набір висоти поза зоною (позиція 12) радіолокаційного спостереження противника, при цьому літак-носій (позиція 5), на якому встановлене устаткування для ретрансляції (позиція 6), піднімають на максимальну висоту Н макс польоту, на якій забезпечується стійкий радіозв'язок з дистанційно керованими безпілотними літальними апаратами (позиція 1), на яких встановлено розвідувальне устаткування (позиція 2), причому літакносій (позиція 5), на якому встановлене устаткування для ретрансляції (позиція 6), розташовують у просторі по висоті Hi поза зоною (позиція 12) протиповітряної оборони противника (див. Фіг.910). Забезпечують на етапі польоту дистанційно керованих безпілотних літальних апаратів (позиція 1) уточнення їх к урсу за допомогою навігаційного устаткування (позиція 3) та системи GPS (позиція 4). Продовжують технологічні операції, яки входять в наступний етап способу ведення повітряної розвідки з використанням дистанційно керованих безпілотних літальних апаратів, який заявляється, тим, що виводять за допомогою навігаційного устаткування (позиція 3) дистанційно керовані безпілотні літальні апарати (позиція 1) на визначені цілі (позиція 11), що знаходяться в зоні розвідки (позиція 10) (див. Фіг.9-10). Далі забезпечують проліт дистанційно керованих безпілотних літальних апаратів (позиція 1) із встановленим на них розвідувальним устатк уванням (позиція 2) на гранично малих висотах h до визначених цілей у зоні (позиція 10) проведення розвідки (див. Фіг.9-10). На етапі польоту дистанційно керованих безпілотних літальних апаратів (позиція 1) (із встановленим на них розвідувальним устаткуванням 9 38011 позиція 2) проводять розвідку за допомогою встановленого на кожному з дистанційно керованих безпілотних літальних апаратів (позиція 1) зазначеного розвідувального устаткування (позиція 2), наприклад., шляхом фотографування (позиція F) (див. Фіг.9-10). Отримують в процесі польоту дистанційно керованих безпілотних літальних апаратів (позиція 1) розвідувальну інформацію (позиція R) і передають з дистанційно керованих безпілотних літальних апаратів (позиція 1) дані розвідки (позиція RR) по радіоканалу системи GPS (позиція 4) на пункт (позиція 8) прийому розвідувальної інформації через антену 9. При цьому при передачі даних розвідки (позиція RR) на пункт (позиція 8) прийому розвідувальної інформації, зазначені дані передають з дистанційно керованих безпілотних літальних апаратів (позиція 1), на яких встановлене розвідувальне устаткування (позиція 2), по радіоканалу системи GPS (позиція 4) на пункт (позиція 8) прийому розвідувальної інформації через літак-носій (позиція 5), на якому встановлене уста ткування для ретрансляції (позиція 6) (див. схему на Фіг.10). Після цього здійснюють заходи щодо розвороту дистанційно керованих безпілотних літальних апаратів (позиція 1) на зворотний курс (див. Фіг.11). Продовжують технологічні операції, яки входять в наступний етап способу ведення повітряної розвідки з використанням дистанційно керованих безпілотних літальних апаратів, який заявляється, тим, що здійснюють політ дистанційно керованих безпілотних літальних апаратів (позиція 1) над територією противника на граничне малих висотах h до лінії (позиція 13) бойового зіткнення військ з маневруванням відносно засобів (позиція 14) протиповітряної оборони противника (див. схему на Фіг.11). Здійснюють після прольоту лінії (позиція 13) бойового зіткнення військ набір висоти дистанційно керованими безпілотними літальними апаратами (позиція 1) та політ до місця (зони) посадки (позиція 15), при цьому в зоні посадки (позиція 15) дистанційно керованих безпілотних літальних апаратів (позиція 1), на яких встановлене розвідувальне устаткування (позиція 2), розвертають злітно 10 посадочну смугу (позиція 16) з легкознімних металевих полос (див. схеми на Фіг.11-12). Закінчують цикл технологічних операцій, які становлять суть способу ведення повітряної розвідки з використанням дистанційно керованих безпілотних літальних апаратів, тим, що здійснюють посадку дистанційно керованих безпілотних літальних апаратів (позиція 1) на злітно-посадочну смугу (позиція 16) з легкознімних металевих полос, і наступну вибірку розвідувальної інформації з пам'яті розвідувального устаткування (позиція 2) (з наступною передачею її до пункту (позиція 8) прийому розвідувальної інформації) (див. схему на Фіг.13). Підвищення ефективності застосування способу ведення повітряної розвідки з використанням дистанційно керованих безпілотних літальних апаратів, який заявляється, у порівнянні із прототипом, досягається шляхом застосування додатково літака-носія, на якому встановлено устаткування для ретрансляції, що, у свою чергу, дозволяє забезпечити отримання розвідувальної інформації з дистанційно керованого безпілотного літального апарата (розвідника), який здійснює розвідку на гранично малих висотах на значній відстані від лінії бойового зіткнення військ, на якій із-за умов польоту зазначеного літального апарату на граничне малих висота х, на яких не забезпечується дальність прямої видимості між дистанційно керованим безпілотним літальним апаратом, на якому установлено розвідувальне устаткування, та пунктом прийому розвідувальної інформації - неможливий радіозв'язок з пунктом прийому розвідувальної інформації на дальності польоту, яка забезпечується тактико-технічними характеристиками дистанційно керованих безпілотних літальних апаратів, що застосовуються для виконання завдань розвідки. Джерела інформації: 1. Алексеев А. Работы в США по созданию боевых БЛА // Зар убежное военное обозрение. 2001. - №7. - С.36-40 - аналог. 2. Современные беспилотные летательные аппараты // Техническая информация: Обзоры и рефераты по матеріалам зарубежной печати. Вып.4-6. - М.: ЦАГИ, 2002. С.11-96 - прототип. 11 38011 12 13 38011 14 15 38011 16 17 38011 18 19 Комп’ютерна в ерстка А. Рябко 38011 Підписне 20 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
