Спосіб ведення повітряної розвідки за допомогою безпілотних літальних апаратів

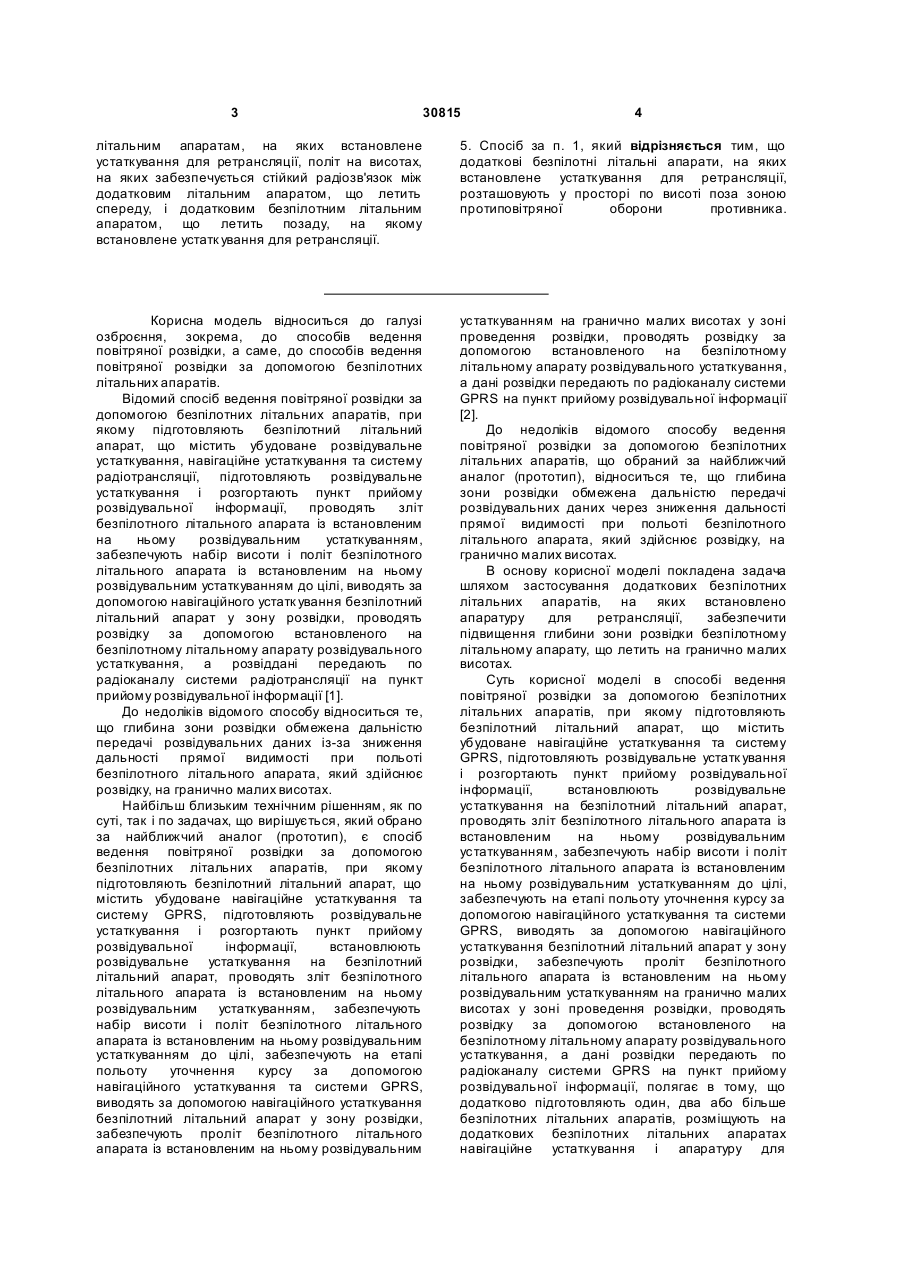

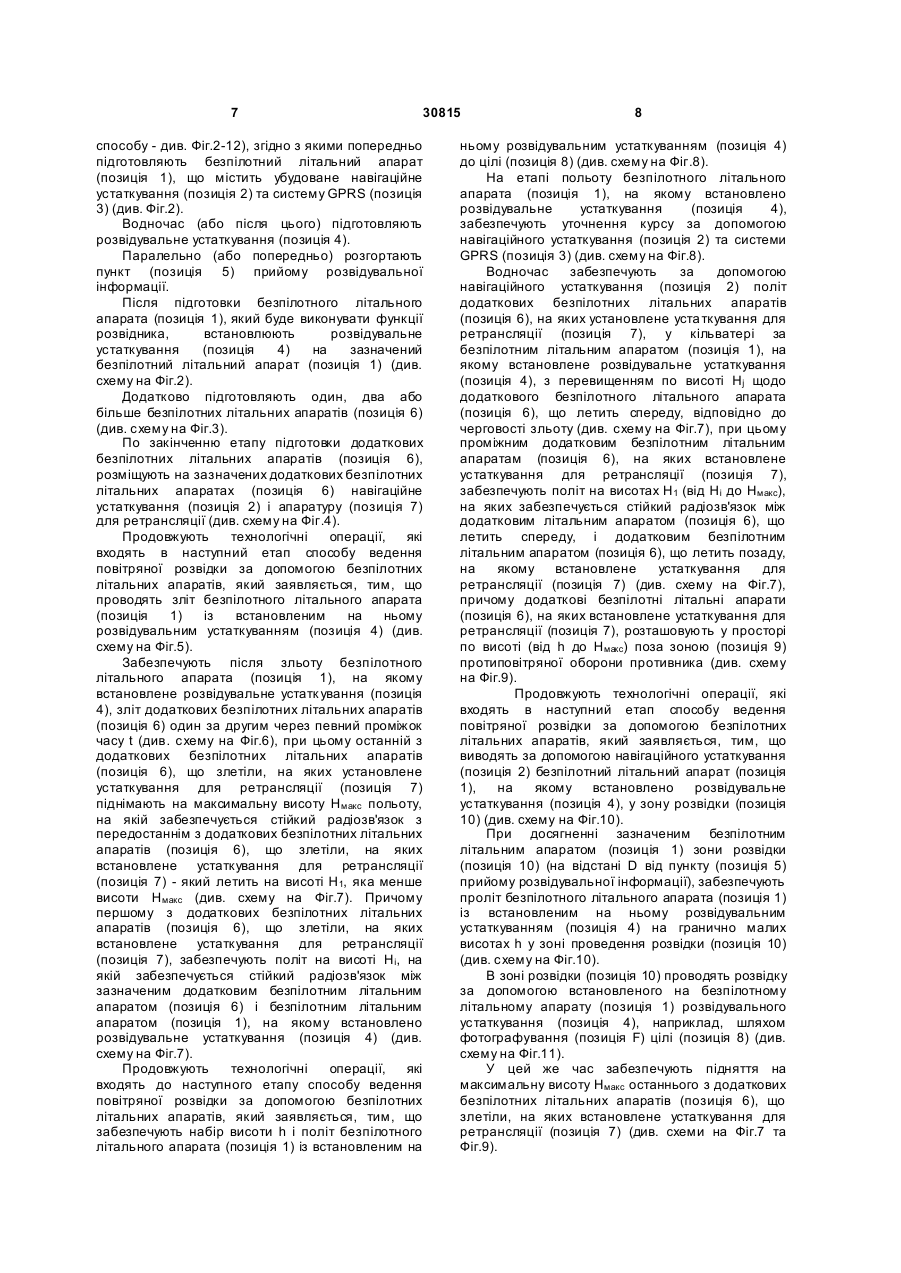

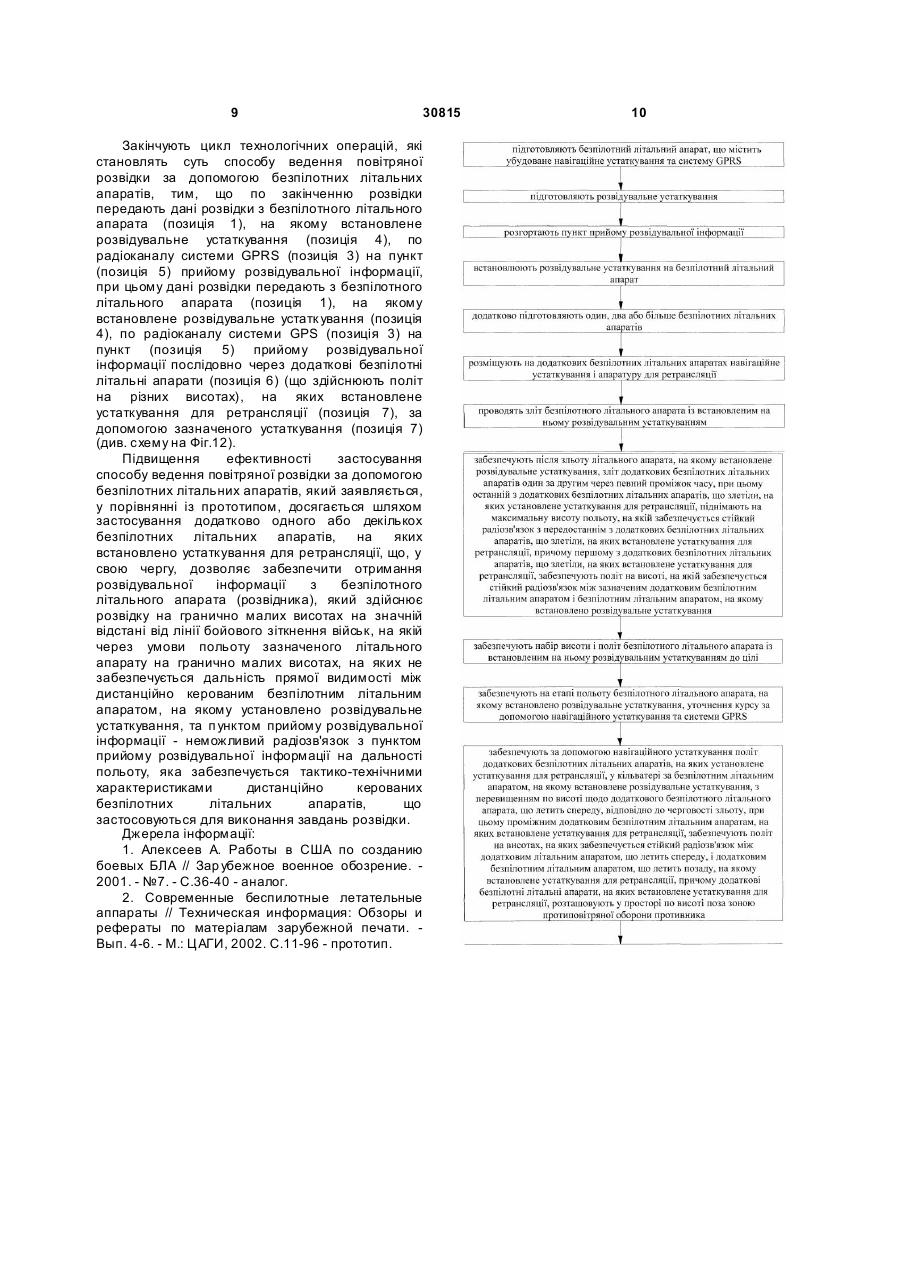

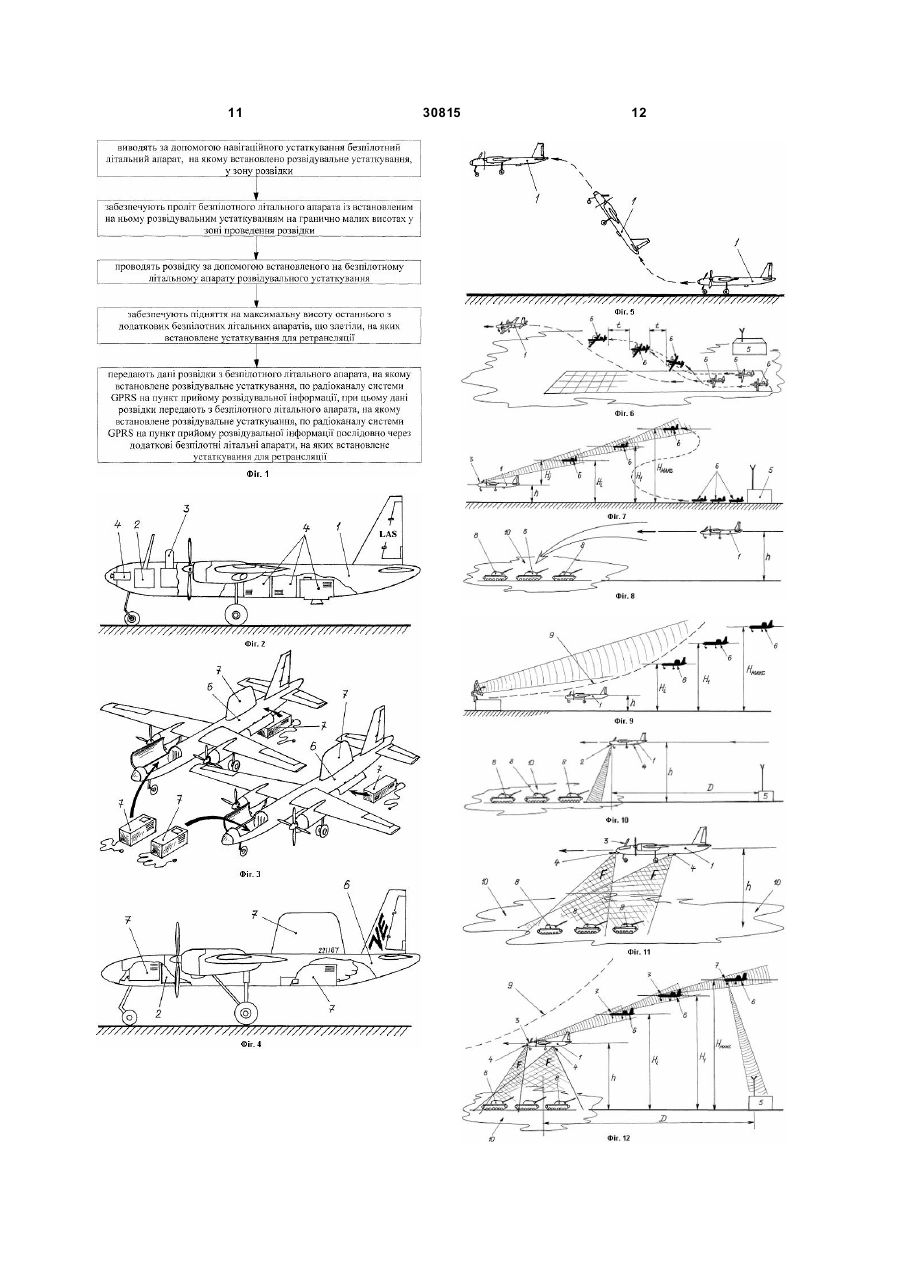

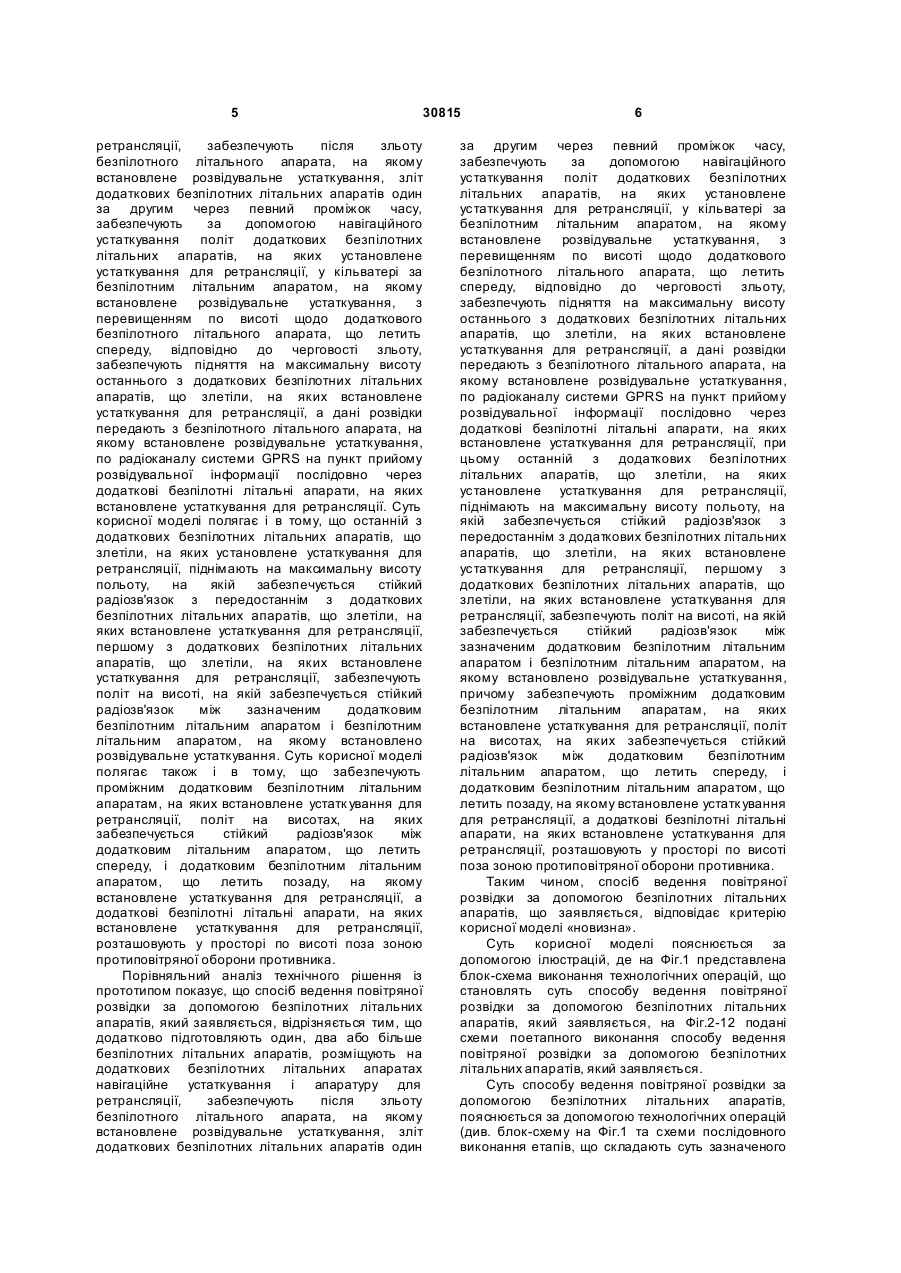

1. Спосіб ведення повітряної розвідки за допомогою безпілотних літальних апаратів, при якому підготовляють безпілотний літальний апарат, що містить убудоване навігаційне устаткування та систему GPS, підготовляють розвідувальне устаткування і розгортають пункт прийому розвідувальної інформації, встановлюють розвідувальне устаткування на безпілотний літальний апарат, проводять зліт безпілотного літального апарата із встановленим на ньому розвідувальним устаткуванням, забезпечують набір висоти і політ безпілотного літального апарата із встановленим на ньому розвідувальним устаткуванням до цілі, забезпечують на етапі польоту безпілотного літального апарата уточнення курсу за допомогою навігаційного устаткування та системи GPS, виводять за допомогою навігаційного устатк ування безпілотний літальний апарат у зону розвідки, забезпечують проліт безпілотного літального апарата із встановленим на ньому розвідувальним устаткуванням на гранично малих висотах у зоні проведення розвідки, проводять розвідку за допомогою встановленого на безпілотному літальному апараті розвідувального устаткування, а дані розвідки передають по радіоканалу системи GPS на пункт прийому розвідувальної інформації, який відрізняється тим, що додатково підготовляють один, два або більше безпілотних 2 (19) 1 3 30815 4 літальним апаратам, на яких встановлене устаткування для ретрансляції, політ на висотах, на яких забезпечується стійкий радіозв'язок між додатковим літальним апаратом, що летить спереду, і додатковим безпілотним літальним апаратом, що летить позаду, на якому встановлене устатк ування для ретрансляції. 5. Спосіб за п. 1, який відрізняється тим, що додаткові безпілотні літальні апарати, на яких встановлене устаткування для ретрансляції, розташовують у просторі по висоті поза зоною протиповітряної оборони противника. Корисна модель відноситься до галузі озброєння, зокрема, до способів ведення повітряної розвідки, а саме, до способів ведення повітряної розвідки за допомогою безпілотних літальних апаратів. Відомий спосіб ведення повітряної розвідки за допомогою безпілотних літальних апаратів, при якому підготовляють безпілотний літальний апарат, що містить убудоване розвідувальне устаткування, навігаційне устаткування та систему радіотрансляції, підготовляють розвідувальне устаткування і розгортають пункт прийому розвідувальної інформації, проводять зліт безпілотного літального апарата із встановленим на ньому розвідувальним устаткуванням, забезпечують набір висоти і політ безпілотного літального апарата із встановленим на ньому розвідувальним устаткуванням до цілі, виводять за допомогою навігаційного устатк ування безпілотний літальний апарат у зону розвідки, проводять розвідку за допомогою встановленого на безпілотному літальному апарату розвідувального устаткування, а розвіддані передають по радіоканалу системи радіотрансляції на пункт прийому розвідувальної інформації [1]. До недоліків відомого способу відноситься те, що глибина зони розвідки обмежена дальністю передачі розвідувальних даних із-за зниження дальності прямої видимості при польоті безпілотного літального апарата, який здійснює розвідку, на гранично малих висотах. Найбільш близьким технічним рішенням, як по суті, так і по задачах, що вирішується, який обрано за найближчий аналог (прототип), є спосіб ведення повітряної розвідки за допомогою безпілотних літальних апаратів, при якому підготовляють безпілотний літальний апарат, що містить убудоване навігаційне устаткування та систему GPRS, підготовляють розвідувальне устаткування і розгортають пункт прийому розвідувальної інформації, встановлюють розвідувальне устаткування на безпілотний літальний апарат, проводять зліт безпілотного літального апарата із встановленим на ньому розвідувальним устаткуванням, забезпечують набір висоти і політ безпілотного літального апарата із встановленим на ньому розвідувальним устаткуванням до цілі, забезпечують на етапі польоту уточнення курсу за допомогою навігаційного устаткування та системи GPRS, виводять за допомогою навігаційного устаткування безпілотний літальний апарат у зону розвідки, забезпечують проліт безпілотного літального апарата із встановленим на ньому розвідувальним устаткуванням на гранично малих висотах у зоні проведення розвідки, проводять розвідку за допомогою встановленого на безпілотному літальному апарату розвідувального устаткування, а дані розвідки передають по радіоканалу системи GPRS на пункт прийому розвідувальної інформації [2]. До недоліків відомого способу ведення повітряної розвідки за допомогою безпілотних літальних апаратів, що обраний за найближчий аналог (прототип), відноситься те, що глибина зони розвідки обмежена дальністю передачі розвідувальних даних через зниження дальності прямої видимості при польоті безпілотного літального апарата, який здійснює розвідку, на гранично малих висотах. В основу корисної моделі покладена задача шляхом застосування додаткових безпілотних літальних апаратів, на яких встановлено апаратуру для ретрансляції, забезпечити підвищення глибини зони розвідки безпілотному літальному апарату, що летить на гранично малих висотах. Суть корисної моделі в способі ведення повітряної розвідки за допомогою безпілотних літальних апаратів, при якому підготовляють безпілотний літальний апарат, що містить убудоване навігаційне устаткування та систему GPRS, підготовляють розвідувальне устатк ування і розгортають пункт прийому розвідувальної інформації, встановлюють розвідувальне устаткування на безпілотний літальний апарат, проводять зліт безпілотного літального апарата із встановленим на ньому розвідувальним устаткуванням, забезпечують набір висоти і політ безпілотного літального апарата із встановленим на ньому розвідувальним устаткуванням до цілі, забезпечують на етапі польоту уточнення курсу за допомогою навігаційного устаткування та системи GPRS, виводять за допомогою навігаційного устаткування безпілотний літальний апарат у зону розвідки, забезпечують проліт безпілотного літального апарата із встановленим на ньому розвідувальним устаткуванням на гранично малих висотах у зоні проведення розвідки, проводять розвідку за допомогою встановленого на безпілотному літальному апарату розвідувального устаткування, а дані розвідки передають по радіоканалу системи GPRS на пункт прийому розвідувальної інформації, полягає в тому, що додатково підготовляють один, два або більше безпілотних літальних апаратів, розміщують на додаткових безпілотних літальних апаратах навігаційне устаткування і апаратуру для 5 30815 ретрансляції, забезпечують після зльоту безпілотного літального апарата, на якому встановлене розвідувальне устаткування, зліт додаткових безпілотних літальних апаратів один за другим через певний проміжок часу, забезпечують за допомогою навігаційного устаткування політ додаткових безпілотних літальних апаратів, на яких установлене устаткування для ретрансляції, у кільватері за безпілотним літальним апаратом, на якому встановлене розвідувальне устаткування, з перевищенням по висоті щодо додаткового безпілотного літального апарата, що летить спереду, відповідно до черговості зльоту, забезпечують підняття на максимальну висоту останнього з додаткових безпілотних літальних апаратів, що злетіли, на яких встановлене устаткування для ретрансляції, а дані розвідки передають з безпілотного літального апарата, на якому встановлене розвідувальне устаткування, по радіоканалу системи GPRS на пункт прийому розвідувальної інформації послідовно через додаткові безпілотні літальні апарати, на яких встановлене устаткування для ретрансляції. Суть корисної моделі полягає і в тому, що останній з додаткових безпілотних літальних апаратів, що злетіли, на яких установлене устаткування для ретрансляції, піднімають на максимальну висоту польоту, на якій забезпечується стійкий радіозв'язок з передостаннім з додаткових безпілотних літальних апаратів, що злетіли, на яких встановлене устаткування для ретрансляції, першому з додаткових безпілотних літальних апаратів, що злетіли, на яких встановлене устаткування для ретрансляції, забезпечують політ на висоті, на якій забезпечується стійкий радіозв'язок між зазначеним додатковим безпілотним літальним апаратом і безпілотним літальним апаратом, на якому встановлено розвідувальне устаткування. Суть корисної моделі полягає також і в тому, що забезпечують проміжним додатковим безпілотним літальним апаратам, на яких встановлене устатк ування для ретрансляції, політ на висотах, на яких забезпечується стійкий радіозв'язок між додатковим літальним апаратом, що летить спереду, і додатковим безпілотним літальним апаратом, що летить позаду, на якому встановлене устаткування для ретрансляції, а додаткові безпілотні літальні апарати, на яких встановлене устаткування для ретрансляції, розташовують у просторі по висоті поза зоною протиповітряної оборони противника.Порівняльний аналіз технічного рішення із прототипом показує, що спосіб ведення повітряної розвідки за допомогою безпілотних літальних апаратів, який заявляється, відрізняється тим, що додатково підготовляють один, два або більше безпілотних літальних апаратів, розміщують на додаткових безпілотних літальних апаратах навігаційне устаткування і апаратуру для ретрансляції, забезпечують після зльоту безпілотного літального апарата, на якому встановлене розвідувальне устаткування, зліт додаткових безпілотних літальних апаратів один 6 за другим через певний проміжок часу, забезпечують за допомогою навігаційного устаткування політ додаткових безпілотних літальних апаратів, на яких установлене устаткування для ретрансляції, у кільватері за безпілотним літальним апаратом, на якому встановлене розвідувальне устаткування, з перевищенням по висоті щодо додаткового безпілотного літального апарата, що летить спереду, відповідно до черговості зльоту, забезпечують підняття на максимальну висоту останнього з додаткових безпілотних літальних апаратів, що злетіли, на яких встановлене устаткування для ретрансляції, а дані розвідки передають з безпілотного літального апарата, на якому встановлене розвідувальне устаткування, по радіоканалу системи GPRS на пункт прийому розвідувальної інформації послідовно через додаткові безпілотні літальні апарати, на яких встановлене устаткування для ретрансляції, при цьому останній з додаткових безпілотних літальних апаратів, що злетіли, на яких установлене устаткування для ретрансляції, піднімають на максимальну висоту польоту, на якій забезпечується стійкий радіозв'язок з передостаннім з додаткових безпілотних літальних апаратів, що злетіли, на яких встановлене устаткування для ретрансляції, першому з додаткових безпілотних літальних апаратів, що злетіли, на яких встановлене устаткування для ретрансляції, забезпечують політ на висоті, на якій забезпечується стійкий радіозв'язок між зазначеним додатковим безпілотним літальним апаратом і безпілотним літальним апаратом, на якому встановлено розвідувальне устаткування, причому забезпечують проміжним додатковим безпілотним літальним апаратам, на яких встановлене устаткування для ретрансляції, політ на висотах, на яких забезпечується стійкий радіозв'язок між додатковим безпілотним літальним апаратом, що летить спереду, і додатковим безпілотним літальним апаратом, що летить позаду, на якому встановлене устатк ування для ретрансляції, а додаткові безпілотні літальні апарати, на яких встановлене устаткування для ретрансляції, розташовують у просторі по висоті поза зоною протиповітряної оборони противника. Таким чином, спосіб ведення повітряної розвідки за допомогою безпілотних літальних апаратів, що заявляється, відповідає критерію корисної моделі «новизна». Суть корисної моделі пояснюється за допомогою ілюстрацій, де на Фіг.1 представлена блок-схема виконання технологічних операцій, що становлять суть способу ведення повітряної розвідки за допомогою безпілотних літальних апаратів, який заявляється, на Фіг.2-12 подані схеми поетапного виконання способу ведення повітряної розвідки за допомогою безпілотних літальних апаратів, який заявляється. Суть способу ведення повітряної розвідки за допомогою безпілотних літальних апаратів, пояснюється за допомогою технологічних операцій (див. блок-схему на Фіг.1 та схеми послідовного виконання етапів, що складають суть зазначеного 7 30815 способу - див. Фіг.2-12), згідно з якими попередньо підготовляють безпілотний літальний апарат (позиція 1), що містить убудоване навігаційне устаткування (позиція 2) та систему GPRS (позиція 3) (див. Фіг.2). Водночас (або після цього) підготовляють розвідувальне устаткування (позиція 4). Паралельно (або попередньо) розгортають пункт (позиція 5) прийому розвідувальної інформації. Після підготовки безпілотного літального апарата (позиція 1), який буде виконувати функції розвідника, встановлюють розвідувальне устаткування (позиція 4) на зазначений безпілотний літальний апарат (позиція 1) (див. схему на Фіг.2). Додатково підготовляють один, два або більше безпілотних літальних апаратів (позиція 6) (див. схему на Фіг.3). По закінченню етапу підготовки додаткових безпілотних літальних апаратів (позиція 6), розміщують на зазначених додаткових безпілотних літальних апаратах (позиція 6) навігаційне устаткування (позиція 2) і апаратуру (позиція 7) для ретрансляції (див. схему на Фіг.4). Продовжують технологічні операції, які входять в наступний етап способу ведення повітряної розвідки за допомогою безпілотних літальних апаратів, який заявляється, тим, що проводять зліт безпілотного літального апарата (позиція 1) із встановленим на ньому розвідувальним устаткуванням (позиція 4) (див. схему на Фіг.5). Забезпечують після зльоту безпілотного літального апарата (позиція 1), на якому встановлене розвідувальне устатк ування (позиція 4), зліт додаткових безпілотних літальних апаратів (позиція 6) один за другим через певний проміжок часу t (див. схему на Фіг.6), при цьому останній з додаткових безпілотних літальних апаратів (позиція 6), що злетіли, на яких установлене устаткування для ретрансляції (позиція 7) піднімають на максимальну висоту Н макс польоту, на якій забезпечується стійкий радіозв'язок з передостаннім з додаткових безпілотних літальних апаратів (позиція 6), що злетіли, на яких встановлене устаткування для ретрансляції (позиція 7) - який летить на висоті Н 1, яка менше висоти Нмакс (див. схему на Фіг.7). Причому першому з додаткових безпілотних літальних апаратів (позиція 6), що злетіли, на яких встановлене устаткування для ретрансляції (позиція 7), забезпечують політ на висоті Н і, на якій забезпечується стійкий радіозв'язок між зазначеним додатковим безпілотним літальним апаратом (позиція 6) і безпілотним літальним апаратом (позиція 1), на якому встановлено розвідувальне устаткування (позиція 4) (див. схему на Фіг.7). Продовжують технологічні операції, які входять до наступного етапу способу ведення повітряної розвідки за допомогою безпілотних літальних апаратів, який заявляється, тим, що забезпечують набір висоти h і політ безпілотного літального апарата (позиція 1) із встановленим на 8 ньому розвідувальним устаткуванням (позиція 4) до цілі (позиція 8) (див. схему на Фіг.8). На етапі польоту безпілотного літального апарата (позиція 1), на якому встановлено розвідувальне устаткування (позиція 4), забезпечують уточнення курсу за допомогою навігаційного устаткування (позиція 2) та системи GPRS (позиція 3) (див. схему на Фіг.8). Водночас забезпечують за допомогою навігаційного устаткування (позиція 2) політ додаткових безпілотних літальних апаратів (позиція 6), на яких установлене уста ткування для ретрансляції (позиція 7), у кільватері за безпілотним літальним апаратом (позиція 1), на якому встановлене розвідувальне устаткування (позиція 4), з перевищенням по висоті Нj щодо додаткового безпілотного літального апарата (позиція 6), що летить спереду, відповідно до черговості зльоту (див. схему на Фіг.7), при цьому проміжним додатковим безпілотним літальним апаратам (позиція 6), на яких встановлене устаткування для ретрансляції (позиція 7), забезпечують політ на висотах Н 1 (від Ні до Нмакс), на яких забезпечується стійкий радіозв'язок між додатковим літальним апаратом (позиція 6), що летить спереду, і додатковим безпілотним літальним апаратом (позиція 6), що летить позаду, на якому встановлене устаткування для ретрансляції (позиція 7) (див. схему на Фіг.7), причому додаткові безпілотні літальні апарати (позиція 6), на яких встановлене устаткування для ретрансляції (позиція 7), розташовують у просторі по висоті (від h до Нмакс) поза зоною (позиція 9) протиповітряної оборони противника (див. схему на Фіг.9). Продовжують технологічні операції, які входять в наступний етап способу ведення повітряної розвідки за допомогою безпілотних літальних апаратів, який заявляється, тим, що виводять за допомогою навігаційного устаткування (позиція 2) безпілотний літальний апарат (позиція 1), на якому встановлено розвідувальне устаткування (позиція 4), у зону розвідки (позиція 10) (див. схему на Фіг.10). При досягненні зазначеним безпілотним літальним апаратом (позиція 1) зони розвідки (позиція 10) (на відстані D від пункту (позиція 5) прийому розвідувальної інформації), забезпечують проліт безпілотного літального апарата (позиція 1) із встановленим на ньому розвідувальним устаткуванням (позиція 4) на гранично малих висотах h у зоні проведення розвідки (позиція 10) (див. схему на Фіг.10). В зоні розвідки (позиція 10) проводять розвідку за допомогою встановленого на безпілотному літальному апарату (позиція 1) розвідувального устаткування (позиція 4), наприклад, шляхом фотографування (позиція F) цілі (позиція 8) (див. схему на Фіг.11). У цей же час забезпечують підняття на максимальну висоту Нмакс останнього з додаткових безпілотних літальних апаратів (позиція 6), що злетіли, на яких встановлене устаткування для ретрансляції (позиція 7) (див. схеми на Фіг.7 та Фіг.9). 9 30815 Закінчують цикл технологічних операцій, які становлять суть способу ведення повітряної розвідки за допомогою безпілотних літальних апаратів, тим, що по закінченню розвідки передають дані розвідки з безпілотного літального апарата (позиція 1), на якому встановлене розвідувальне устаткування (позиція 4), по радіоканалу системи GPRS (позиція 3) на пункт (позиція 5) прийому розвідувальної інформації, при цьому дані розвідки передають з безпілотного літального апарата (позиція 1), на якому встановлене розвідувальне устатк ування (позиція 4), по радіоканалу системи GPS (позиція 3) на пункт (позиція 5) прийому розвідувальної інформації послідовно через додаткові безпілотні літальні апарати (позиція 6) (що здійснюють політ на різних висотах), на яких встановлене устаткування для ретрансляції (позиція 7), за допомогою зазначеного устаткування (позиція 7) (див. схему на Фіг.12). Підвищення ефективності застосування способу ведення повітряної розвідки за допомогою безпілотних літальних апаратів, який заявляється, у порівнянні із прототипом, досягається шляхом застосування додатково одного або декількох безпілотних літальних апаратів, на яких встановлено устаткування для ретрансляції, що, у свою чергу, дозволяє забезпечити отримання розвідувальної інформації з безпілотного літального апарата (розвідника), який здійснює розвідку на гранично малих висотах на значній відстані від лінії бойового зіткнення військ, на якій через умови польоту зазначеного літального апарату на гранично малих висотах, на яких не забезпечується дальність прямої видимості між дистанційно керованим безпілотним літальним апаратом, на якому установлено розвідувальне устаткування, та п унктом прийому розвідувальної інформації - неможливий радіозв'язок з пунктом прийому розвідувальної інформації на дальності польоту, яка забезпечується тактико-технічними характеристиками дистанційно керованих безпілотних літальних апаратів, що застосовуються для виконання завдань розвідки. Джерела інформації: 1. Алексеев А. Работы в США по созданию боевых БЛА // Зар убежное военное обозрение. 2001. - №7. - С.36-40 - аналог. 2. Современные беспилотные летательные аппараты // Техническая информация: Обзоры и рефераты по матеріалам зарубежной печати. Вып. 4-6. - М.: ЦАГИ, 2002. С.11-96 - прототип. 10 11 30815 12
