Спосіб ведення повітряної розвідки за допомогою безпілотного літального апарата

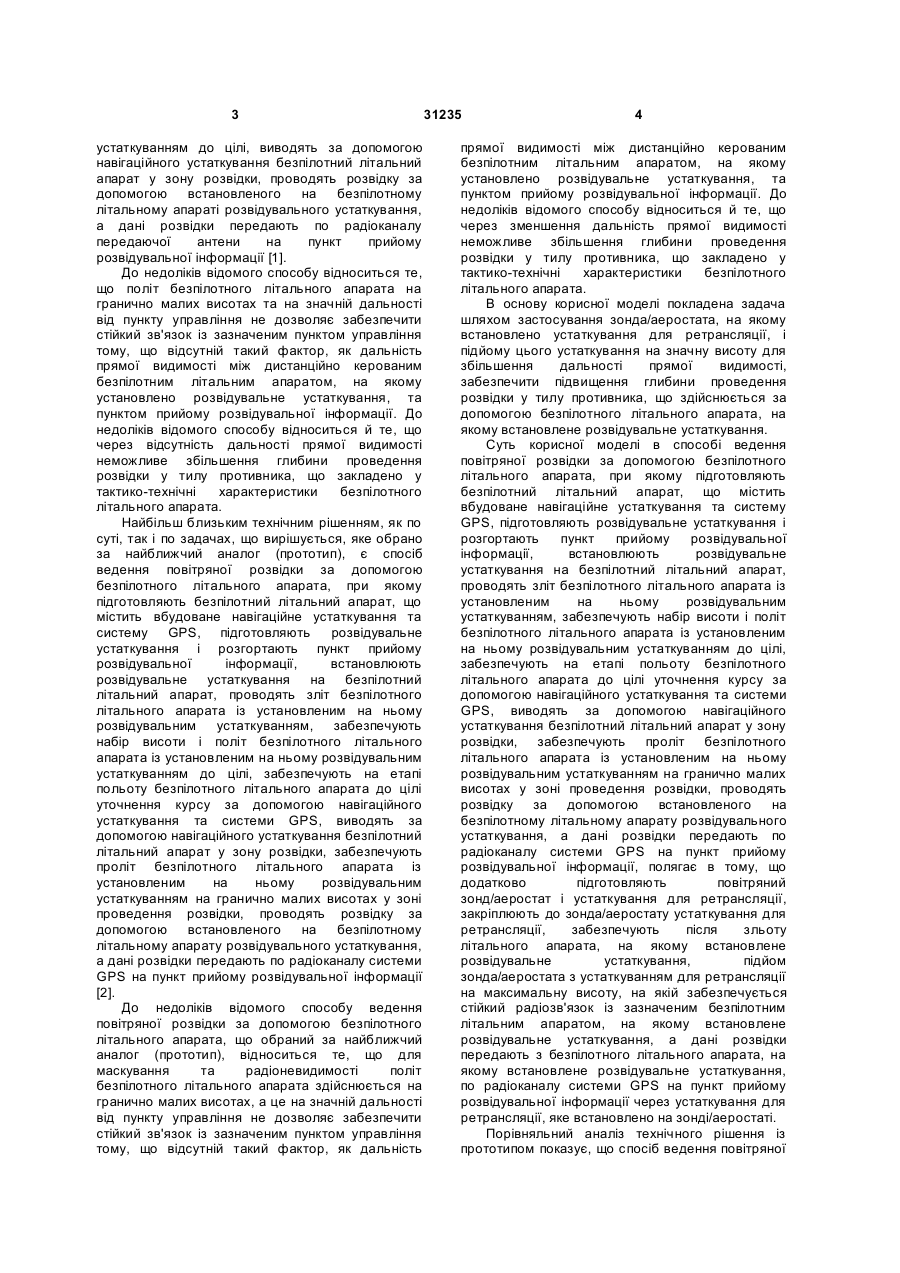

Спосіб ведення повітряної розвідки за допомогою безпілотного літального апарата, при якому підготовляють безпілотний літальний апарат, що містить вбудоване навігаційне устаткування та систему GPS, підготовляють розвідувальне устаткування і розгортають пункт прийому розвідувальної інформації, встановлюють розвідувальне устаткування на безпілотний літальний апарат, проводять зліт безпілотного літального апарата із установленим на ньому розвідувальним устаткуванням, забезпечують U 2 (11) 1 3 устаткуванням до цілі, виводять за допомогою навігаційного устаткування безпілотний літальний апарат у зону розвідки, проводять розвідку за допомогою встановленого на безпілотному літальному апараті розвідувального устаткування, а дані розвідки передають по радіоканалу передаючої антени на пункт прийому розвідувальної інформації [1]. До недоліків відомого способу відноситься те, що політ безпілотного літального апарата на гранично малих висотах та на значній дальності від пункту управління не дозволяє забезпечити стійкий зв'язок із зазначеним пунктом управління тому, що відсутній такий фактор, як дальність прямої видимості між дистанційно керованим безпілотним літальним апаратом, на якому установлено розвідувальне устаткування, та пунктом прийому розвідувальної інформації. До недоліків відомого способу відноситься й те, що через відсутність дальності прямої видимості неможливе збільшення глибини проведення розвідки у тилу противника, що закладено у тактико-технічні характеристики безпілотного літального апарата. Найбільш близьким технічним рішенням, як по суті, так і по задачах, що вирішується, яке обрано за найближчий аналог (прототип), є спосіб ведення повітряної розвідки за допомогою безпілотного літального апарата, при якому підготовляють безпілотний літальний апарат, що містить вбудоване навігаційне устаткування та систему GPS, підготовляють розвідувальне устаткування і розгортають пункт прийому розвідувальної інформації, встановлюють розвідувальне устаткування на безпілотний літальний апарат, проводять зліт безпілотного літального апарата із установленим на ньому розвідувальним устаткуванням, забезпечують набір висоти і політ безпілотного літального апарата із установленим на ньому розвідувальним устаткуванням до цілі, забезпечують на етапі польоту безпілотного літального апарата до цілі уточнення курсу за допомогою навігаційного устаткування та системи GPS, виводять за допомогою навігаційного устаткування безпілотний літальний апарат у зону розвідки, забезпечують проліт безпілотного літального апарата із установленим на ньому розвідувальним устаткуванням на гранично малих висотах у зоні проведення розвідки, проводять розвідку за допомогою встановленого на безпілотному літальному апарату розвідувального устаткування, а дані розвідки передають по радіоканалу системи GPS на пункт прийому розвідувальної інформації [2]. До недоліків відомого способу ведення повітряної розвідки за допомогою безпілотного літального апарата, що обраний за найближчий аналог (прототип), відноситься те, що для маскування та радіоневидимості політ безпілотного літального апарата здійснюється на гранично малих висотах, а це на значній дальності від пункту управління не дозволяє забезпечити стійкий зв'язок із зазначеним пунктом управління тому, що відсутній такий фактор, як дальність 31235 4 прямої видимості між дистанційно керованим безпілотним літальним апаратом, на якому установлено розвідувальне устаткування, та пунктом прийому розвідувальної інформації. До недоліків відомого способу відноситься й те, що через зменшення дальність прямої видимості неможливе збільшення глибини проведення розвідки у тилу противника, що закладено у тактико-технічні характеристики безпілотного літального апарата. В основу корисної моделі покладена задача шляхом застосування зонда/аеростата, на якому встановлено устаткування для ретрансляції, і підйому цього устаткування на значну висоту для збільшення дальності прямої видимості, забезпечити підвищення глибини проведення розвідки у тилу противника, що здійснюється за допомогою безпілотного літального апарата, на якому встановлене розвідувальне устаткування. Суть корисної моделі в способі ведення повітряної розвідки за допомогою безпілотного літального апарата, при якому підготовляють безпілотний літальний апарат, що містить вбудоване навігаційне устаткування та систему GPS, підготовляють розвідувальне устаткування і розгортають пункт прийому розвідувальної інформації, встановлюють розвідувальне устаткування на безпілотний літальний апарат, проводять зліт безпілотного літального апарата із установленим на ньому розвідувальним устаткуванням, забезпечують набір висоти і політ безпілотного літального апарата із установленим на ньому розвідувальним устаткуванням до цілі, забезпечують на етапі польоту безпілотного літального апарата до цілі уточнення курсу за допомогою навігаційного устаткування та системи GPS, виводять за допомогою навігаційного устаткування безпілотний літальний апарат у зону розвідки, забезпечують проліт безпілотного літального апарата із установленим на ньому розвідувальним устаткуванням на гранично малих висотах у зоні проведення розвідки, проводять розвідку за допомогою встановленого на безпілотному літальному апарату розвідувального устаткування, а дані розвідки передають по радіоканалу системи GPS на пункт прийому розвідувальної інформації, полягає в тому, що додатково підготовляють повітряний зонд/аеростат і устаткування для ретрансляції, закріплюють до зонда/аеростату устаткування для ретрансляції, забезпечують після зльоту літального апарата, на якому встановлене розвідувальне устаткування, підйом зонда/аеростата з устаткуванням для ретрансляції на максимальну висоту, на якій забезпечується стійкий радіозв'язок із зазначеним безпілотним літальним апаратом, на якому встановлене розвідувальне устаткування, а дані розвідки передають з безпілотного літального апарата, на якому встановлене розвідувальне устаткування, по радіоканалу системи GPS на пункт прийому розвідувальної інформації через устаткування для ретрансляції, яке встановлено на зонді/аеростаті. Порівняльний аналіз технічного рішення із прототипом показує, що спосіб ведення повітряної 5 розвідки за допомогою безпілотного літального апарата, який заявляється, відрізняється тим, що додатково підготовляють повітряний зонд/аеростат і устаткування для ретрансляції, закріплюють до зонда/аеростату устаткування для ретрансляції, забезпечують після зльоту літального апарата, на якому встановлене розвідувальне устаткування, підйом зонда/аеростата з устаткуванням для ретрансляції на максимальну висоту, на якій забезпечується стійкий радіозв'язок із зазначеним безпілотним літальним апаратом, на якому встановлене розвідувальне устаткування, а дані розвідки передають з безпілотного літального апарата, на якому встановлене розвідувальне устаткування, по радіоканалу системи GPS на пункт прийому розвідувальної інформації через устаткування для ретрансляції, яке встановлено на зонді/аеростаті. Таким чином, спосіб ведення повітряної розвідки за допомогою безпілотного літального апарата, що заявляється, відповідає критерію корисної моделі «новизна». Суть корисної моделі пояснюється за допомогою ілюстрацій, де на Фіг.1 представлена блок-схема виконання технологічних операцій, що являють собою суть способу ведення повітряної розвідки за допомогою безпілотного літального апарата, який заявляється, на Фіг.2-13 подані схеми поетапного виконання способу ведення повітряної розвідки за допомогою безпілотного літального апарата, який заявляється. Суть способу ведення повітряної розвідки за допомогою безпілотного літального апарата, який заявляється, пояснюється за допомогою технологічних операцій (див. блок-схему на Фіг.1), згідно з якими попередньо підготовляють безпілотний літальний апарат (позиція 1) з дистанційним керуванням, який містить вбудоване навігаційне устаткування (позиція 2) та систему GPS (позиція 3) (див. Фіг.2). Далі для зазначеного безпілотного літального апарата (позиція 1) підготовляють розвідувальне устаткування (позиція 4) (див. Фіг.3), яке встановлюють на згаданий безпілотний літальний апарат (позиція 1) (див. схему на Фіг.4). Водночас розгортають пункт (позиція 5) прийому розвідувальної інформації, який обладнують апаратурою (позиція 6) приймання радіосигналів (наприклад, прийомопередавальною антеною) із зазначеного безпілотного літального апарата (позиція 1) (див. Фіг.5). Паралельно (або після, або раніше щодо підготовки безпілотного літального апарата 1 Фіг.2-4) додатково підготовляють повітряний зонд/аеростат (позиція 7) і устаткування (позиція 8) для ретрансляції (див. схему на Фіг.5 та Фіг.6). По закінченню етапу підготовки зонда/аеростата (позиція 7) закріплюють до зонда/аеростата (позиція 7) устаткування (позиція 8) для ретрансляції (див. схему на Фіг.5 та Фіг.6). Продовжують технологічні операції, які входять в наступний етап способу ведення повітряної розвідки за допомогою безпілотного літального апарата, який заявляється, тим, що 31235 6 проводять зліт безпілотного літального апарата (позиція 1) із установленим на ньому розвідувальним устаткуванням (позиція 4) (див. схему на Фіг.7). Забезпечують після зльоту безпілотного літального апарата (позиція 1), на якому встановлене розвідувальне устаткування (позиція 4), підйом зонда/аеростата (позиція 7) з устаткуванням (позиція 8) для ретрансляції (див. схему на Фіг.8) на максимальну висоту Н, на якій забезпечується стійкий радіозв'язок із зазначеним безпілотним літальним апаратом (позиція 1), на якому встановлене розвідувальне устаткування (позиція 4) (див. схему підйому зонда/аеростата (позиція 7) на Фіг.8). Далі забезпечують набір висоти Н1 і політ безпілотного літального апарата (позиція 1) із установленим на ньому розвідувальним устаткуванням (позиція 4) до цілі (позиція 9) (див. схему на Фіг.8-9). Забезпечують на етапі польоту безпілотного літального апарата (позиція 1) уточнення курсу за допомогою навігаційного устаткування (позиція 2) та системи GPS (позиція 3) (див. схему на Фіг.9). Продовжують технологічний процес тим, що здійснюють технологічні операції, які входять в наступний етап способу ведення повітряної розвідки за допомогою безпілотного літального апарата, який заявляється, а саме, виводять за допомогою навігаційного устаткування (позиція 2) безпілотний літальний апарат (позиція 1) у зону розвідки (позиція «ЗР») на території противника (див. схему на Фіг.10). Після цього забезпечують проліт безпілотного літального апарата (позиція 1) із установленим на ньому розвідувальним устаткуванням (позиція 4) на гранично малих висотах Н2 у зоні (позиція «ЗР») проведення розвідки, яка знаходиться на видаленні D від місця розташування пункту прийому (позиція 5) розвідувальної інформації (див. схему на Фіг.11). Далі проводять розвідку за допомогою встановленого на безпілотному літальному апарату (позиція 1) розвідувального устаткування (позиція 4) (див. схему на Фіг.12), наприклад, шляхом фотографування (позиція F) цілей (позиція 9) за допомогою фото/відео устаткування (позиція 4). Закінчують цикл технологічних операцій, які становлять суть способу ведення повітряної розвідки за допомогою безпілотного літального апарата, тим, що передають дані розвідки по радіоканалу системи GPS (позиція 3) на пункт прийому (позиція 5) розвідувальної інформації, при цьому зазначені дані розвідки передають з безпілотного літального апарата (позиція 1), на якому встановлене розвідувальне устаткування (позиція 4), по радіоканалу системи GPS (позиція 3) на пункт прийому (позиція 5) розвідувальної інформації через устаткування для ретрансляції (позиція 8), яке встановлено на зонді/аеростаті (позиція 7) (що знаходиться на висоті Н), який приймає радіосигнал від безпілотного літального апарата (позиція 1), який знаходиться на видаленні D від місця розташування пункту 7 прийому (позиція 5) розвідувальної інформації (див. схему на Фіг.13). Підвищення ефективності застосування способу ведення повітряної розвідки за допомогою безпілотного літального апарата, який заявляється, у порівнянні із прототипом, досягається шляхом застосування додатково зонда/аеростата, на якому встановлено устаткування для ретрансляції, що, у свою чергу, дозволяє забезпечити отримання розвідувальної інформації з безпілотного літального апарата (що виконує функції літака-розвідника), який здійснює розвідку на гранично малих висотах на значній відстані від лінії бойового зіткнення військ (у тилу противника), на якій через відсутність дальності прямої видимості між дистанційно керованим безпілотним літальним апаратом, на якому установлено розвідувальне устаткування, та пунктом прийому розвідувальної інформації, неможливий радіозв'язок із зазначеним пунктом прийому розвідувальної інформації. Джерела інформації 1. Алексеев А. Работы в США по созданию боевых БЛА // Зарубежное военное обозрение. 2001. - №7. - С.36-40 - аналог. 2. Современные беспилотные летательные аппараты // Техническая информация: Обзоры й реферати по матеріалам зарубежной печати. Вып. 4-6. - М.: ЦАГИ, 2002. С.11-96 - прототип. 31235 8 9 31235 10
