Тримач компакт-диска

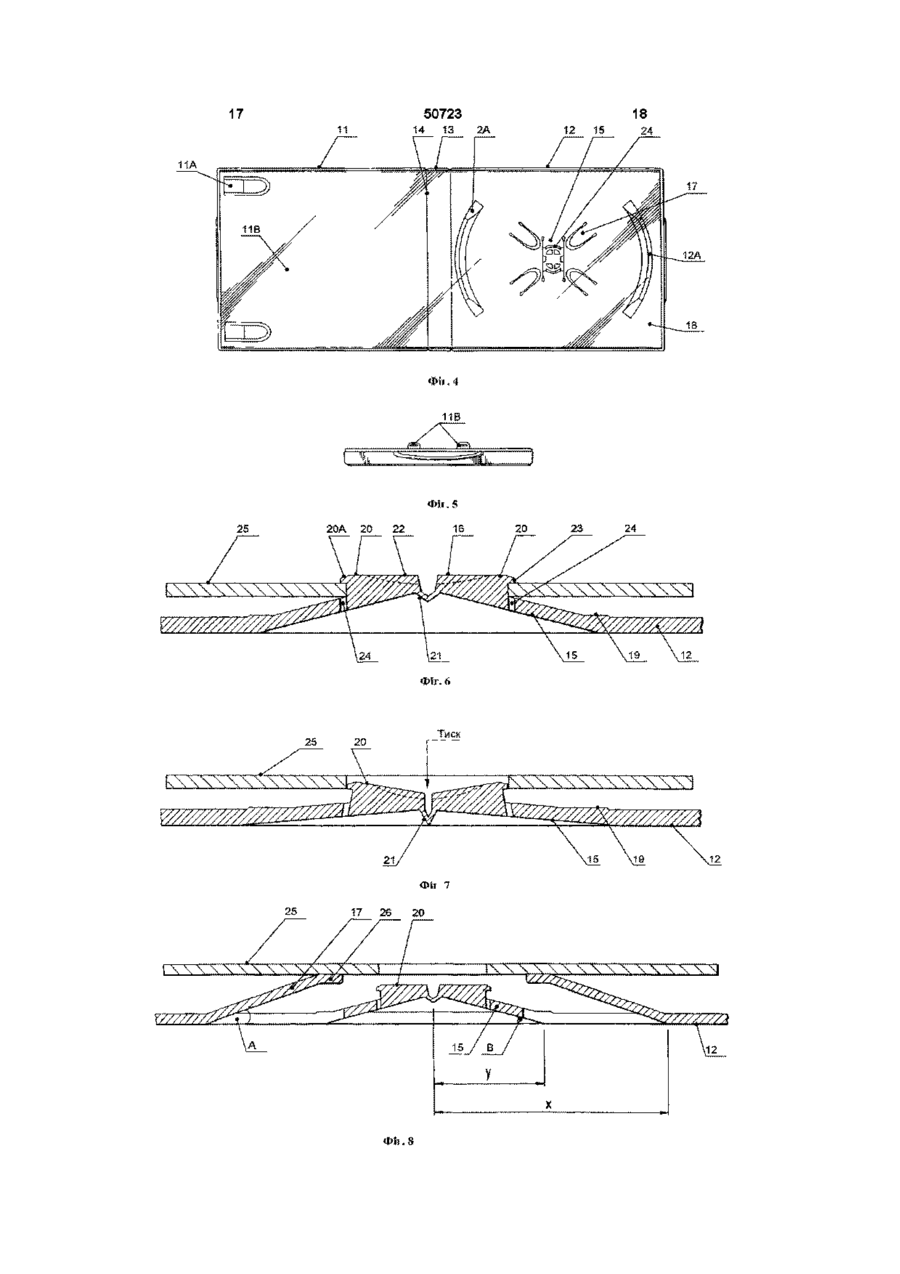

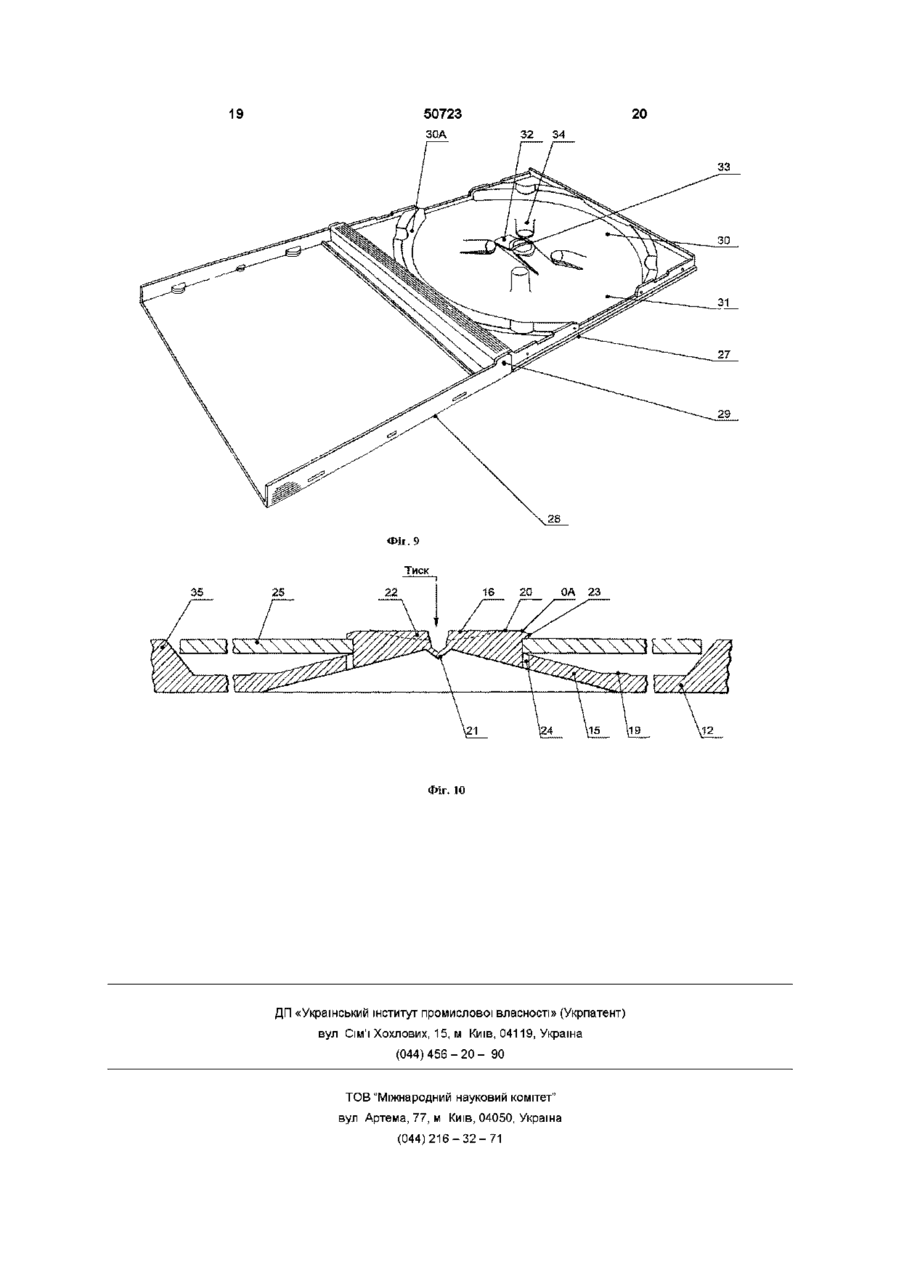

1 Держатель компакт-диска, имеющего центральное отверстие, содержащий основание, приспособление для захвата диска, выступающее над основанием и используемое для зацепления за центральное отверстие диска с возможностью его освобождения, причем приспособление для захвата диска включает по крайней мере два выступающих внутрь радиальных рычага, каждый из которых упруго укреплен в виде консоли на основании, внутренние концы рычагов совместно образуют элемент типа кнопки и имеют ободки или кромки, выполненные с возможностью надежного удержания диска путем зацепления за обращенную наружу поверхность компакт-диска, удерживаемого приспособлением для захвата диска, причем для высвобождения диска следует приложить давление к элементу типа кнопки для опускания рычагов и, следовательно, опускания, по крайней мере, центра компакт-диска до тех пор, пока перемещение внутренних концов рычагов в направлении друг к другу, вызванное указанным опусканием рычагов, не окажется достаточным для высвобождения ободков или кромок из зацепления за обращенную наружу поверхность компакт-диска 2 Держатель компакт-диска по пункту 1, в котором внутренние концы соседних рычагов, образующие элемент типа кнопки, соединены друг с другом с помощью интегрального шарнирного узла 3 Держатель компакт-диска по пункту 1 или пункту 2, в котором элемент типа кнопки имеет вогнутую внешнюю поверхность 4 Держатель компакт-диска по пунктам 1, 2 или 3, в котором внутренние концы рычагов связаны друг с другом с помощью второго элемента типа кнопки, захватывающего внутренние концы каждого рычага 5 Держатель компакт-диска по любому из предыдущих пунктов, в котором рычаги соединены с основанием в точках, отстоящих от центра по меньшей мере на 10мм в радиальном направлении и, предпочтительно, по меньшей мере на 15мм от него 6 Держатель компакт-диска по любому из предыдущих пунктов, в котором рычаги, будучи в ненапряженном состоянии, образуют с основанием угол в диапазоне от 5 до 30 градусов и, предпочтительно, в диапазоне от 10 до 20 градусов 7 Держатель компакт-диска по любому из предыдущих пунктов, в котором рычаги выполнены с возможностью изгиба на угол не более 10 градусов для высвобождения диска из зацепления, и, предпочтительно, на угол не более 5 градусов 8 Держатель компакт-диска по любому из предыдущих пунктов, содержащий два или три упругих выступающих внутрь радиальных рычага 9 Держатель компакт-диска по любому из предыдущих пунктов, содержащий упругое приспособление для выброса, выполненное с возможностью выведения диска из приспособления для захвата после высвобождения ободков или кромок из зацепления за обращенную наружу поверхность диска 10 Держатель компакт-диска по пункту 9, в котором упругое приспособление для выброса сконструировано с возможностью упругого поддержания диска на некотором расстоянии от основания при удерживании диска приспособлением для захвата диска 11 Держатель компакт-диска по пункту 9 или пункту 10, в котором упругое приспособление для выброса включает большое количество дополнительных выступающих внутрь рычагов, упруго закрепленных в виде консоли на основании 12 Держатель компакт-диска по пункту 11, в котором дополнительные рычаги соединены с основанием в местах, находящихся на расстоянии по меньшей мере 20мм от его центра в радиальном направлении и, предпочтительно, по меньшей мере на расстоянии 30мм от его центра 13 Держатель компакт-диска по пунктам 11 или О го 1 о ю 50723 12, в котором дополнительные рычаги, будучи в ненапряженном состоянии, образуют с основанием угол в диапазоне от 10 до 40 градусов и, предпочтительно, в диапазоне от 20 до 30 градусов 14 Держатель компакт-диска по пунктам 11, 12 или 13, в котором дополнительные рычаги выполнены с возможностью изгиба при функционировании на угол в диапазоне от 5 до 20 градусов и, предпочтительно, в диапазоне от 10 до 15 градусов между их положениями в напряженном и ненапряженном состояниях 15 Держатель компакт-диска по любому из пунктов 11 - 14, включающий, по крайней мере, три дополнительных рычага и, предпочтительно, всего четыре дополнительных рычага 16 Держатель компакт-диска по пункту 9, в котором упругое приспособление для выброса диска включает один или более элементов из сжимаемого материла, который сжат, когда диск удерживается приспособлением для захвата диска, и расширяется с целью выведения диска из положения зацепления диска с приспособлением для захвата диска при высвобождении приспособления для захвата диска 17 Держатель компакт-диска по любому из пунктов 9 - 1 6 , в котором упругое приспособление для выброса диска расположено с возможностью контакта с зоной диска, находящейся вне его центрального отверстия в радиальном направлении, предпочтительно, на расстоянии от 5 до 10мм в радиальном направлении от края отверстия 18 Держатель компакт-диска по пункту 17, в котором упругое приспособление для выброса диска расположено с возможностью контакта с зоной диска, на которой не содержится записанная информация 19 Держатель компакт-диска по любому из предыдущих пунктов, в котором основание образует часть поддона для установки в контейнер для хранения дисков 20 Держатель компакт-диска по любому из пунктов 1 - 18, в котором основание образует часть стенки контейнера для хранения дисков 21 Держатель компакт-диска по любому из предыдущих пунктов, в котором основание и приспособление для захвата диска изготовлены в виде единой отливки из пластического материала 22 Держатель компакт-диска по пункту 21, в котором пластическим материалом является полипропилен или сополимер бутадиена и стирола 23 Держатель компакт-диска, имеющего центральное отверстие, включающий основание, приспособление для захвата диска, выступающее над основанием и используемое для зацепления за центральное отверстие диска с возможностью его высвобождения, и размещенное на основании приспособление для поддержки диска, предназначенное для поддержания диска в местах, расположенных вне центрального отверстия, причем конструкция такова, что когда диск находится в контакте с приспособлением для поддержки диска, центр диска может изгибаться к основанию, так что после высвобождения приспособления для захвата диска из зацепления за центральное отверстие диск может возвращаться в неизогнутое состояние, выходя из положения зацепления с приспособлением для захвата диска 24 Держатель компакт-диска по пункту 23, в котором приспособление для поддержки диска выполнено с возможностью поддержания диска при приложении давления к его центру в ряде мест вдоль его внешнего края 25 Держатель компакт-диска по пунктам 23 или 24, в котором приспособление для захвата диска во время зацепления за центральное отверстие диска удерживает диск вне контакта с приспособлением для поддержки диска 26 Держатель компакт-диска, имеющего центральное отверстие, содержащий основание, приспособление для захвата диска, выступающее над основанием и используемое для зацепления за центральное отверстие диска с возможностью его высвобождения, и упругое приспособление для выброса диска, выполненное с возможностью выведения компакт-диска из зацепления с приспособлением для захвата диска при высвобождении приспособления для захвата диска, причем упругое приспособление для выброса выполнено с возможностью упругого удержания диска на расстоянии от основания в то время, когда диск удерживается приспособлением для захвата диска Данное изобретение относится к держателям компакт-диска, к контейнерам для хранения дисков и к футлярам для видеотеки, содержащим такой держатель, а также к способу изготовления таких держателей, контейнеров и футляров Под термином «компакт-диск» в контексте данного описания подразумевается не только довольно известные стандартные считываемые ла зером диски диаметром 120мм, которые продаются в настоящее время и на которых записана, например, музыка, программное обеспечение и данные для компьютеров, и другие диски для записи, но также аналогичные диски различных диаметров, такие как уже известные или предлагаемые диски для записи видеосюжетов, фильмов и интерактивных игр, а также другой информации 27 Футляр для хранения компакт-диска, изготовленный в виде цельной отливки, отличающийся наличием в нем приспособления для захвата диска, предназначенного для зацепления за центральное отверстие компакт-диска с возможностью его высвобождения 28 Футляр для хранения компакт-диска по пункту 27, в котором приспособление для захвата диска изготовлено в виде единого целого со стенкой футляра 29 Футляр для хранения компакт-диска по пунктам 27, 28, включающий держатель компакт-диска по любому из пунктов 1 - 26 50723 или данных Обычно такие компакт-диски, если они не используются, хранятся в прозрачных футлярах из полистирола, известных как «футляры для драгоценностей», в которых диск удерживается на отдельном поддоне, вставленном в футляр, и имеющем семь или восемь зубцов, расположенных таким образом, что образуют бобышку, или «розетку», которыми отверстие в центре компактдиск может быть зацеплено с возможностью его освобождения Форма ножек или зубцов розетки такова, что они отходят вверх из поддона, изгибаются наружу с тем, чтобы обеспечить возможность зажатия компакт-диска, а далее на концах загибаются внутрь, создавая бобышку, на которую можно вручную надеть отверстие компакт-диска Давно установлено, что такой держатель компакт-диска не вполне удовлетворяет предъявляемым к нему требованиям, поскольку для высвобождения диска и снятия его с розетки нужно использовать обе руки, в результате многие пользователи даже не пытаются нажать на центр розетки, а вместо этого именно одну руку используют для того, чтобы взяться за внешний край компакт-диска и стянуть его с розетки, изгибая при этом диск, иногда царапая записанную поверхность диска на зубцах и, в итоге, изгибая или даже ломая зубцы Такие изгибание и царапанье диска могут быть особенно опасными в часто встречающихся в настоящее время случаях, когда на диске записаны сжатые или «уплотненные» программное обеспечение для компьютера или считываемые компьютером данные Предпринималось много попыток преодолеть вышеуказанные недостатки и создать более надежный держатель диска, позволяющий легко снимать с него диск Например, в заявке ЕРА-0356539 предложено устройство, в котором имеется розетка с центральным нажимным элементом, имеющим изогнутые створки, сконструированные таким образом, что надавливание на нажимной элемент приводит к тому, что изогнутые створки выталкивают диск вверх и высвобождают его с зацепляющих зубцов В заявке ЕРА-0429195 предложено упругое приспособление для выведения диска из зацепления с центральной бобышкой В публикации РСТ WO-A- 93 /01598 предложена высвобождающая кнопка, которая должна захватывать все внутренние концы ножек розетки, и пружинка, которая должна оставаться в свободном состоянии во время хранения диска и приводить к «всплытию» диска при нажатии кнопки В заявке США А5251750 предложено соединять внутренние концы всех зубцов с помощью «живой» или «сделанной по живому» петли, сформированной за счет уменьшения толщины отливаемого материала, и при этом предлагается также соединить кнопку с четырьмя изогнутыми выбрасывающими рычагами, сконструированными таким образом, что нажатие кнопки приводит к выталкиванию ими компакт-диск с розетки В заявке DE-A-3425579 описана кассета для хранения дисков с центрирующим выступом для удержания диска Центрирующий выступ имеет центрирующие язычки, которые соединены нажимной пластиной, так что при приложении нагрузки к нажимной пластине диаметр центрирующего выступа уменьшается Язычки центрирующего выступа снабжены удерживающими или запирающими кулачками для захвата центрального отверстия диска Диск с помощью центрирующего выступа удерживается в контакте с опорой, приподнятой над основанием кассеты Эти известные устройства имеют довольно сложную конструкцию и поэтому их тяжело и, как следствие, дорого изготавливать, и/или они функционируют не так легко и надежно как хотелось бы Целью данного изобретения является улучшение известных устройств с тем, чтобы создать держатель компакт-диска, пригодный для использования в поддоне контейнера для хранения дисков и в футляре для видеотеки, который имел бы высокую надежность и легко функционировал при извлечении сохраняемых там дисков Другие потенциальные преимущества изобретения будут очевидны из последующего описания В соответствии с первым аспектом данного изобретения предложен держатель компакт-диска с центральным отверстием, при этом устройство включает основание, приспособление для захвата диска, выступающее над основанием и предназначенное для захвата центрального отверстия диска с возможностью его высвобождения, причем, приспособление для захвата диска включает по крайней мере два выступающих внутрь радиальных рычага, каждый из которых упруго укреплен на основании в виде консоли, внутренние концы рычагов совместно образуют элемент типа кнопки, имеющей ободки или кромки, предназначенные для надежного удержания диска путем зацепления за обращенную наружу поверхность компакт-диска, удерживаемого приспособлением для захвата диска, при этом это устройство таково, что для высвобождения диска к элементу типа кнопки следует приложить давление с целью опускания рычагов, и следовательно, опускания, по крайней мере, центра компакт-диска, пока перемещение внутренних концов рычагов друг к другу, вызванное указанным опусканием рычагов, не будет достаточным для высвобождения ободков или кромок из зацепления за обращенную наружу поверхность компакт-диска Внутренние концы соседних рычагов, образующих элемент типа кнопки, предпочтительно соединены друг с другом объединенным с ними «живым» шарниром, однако, в ином варианте внутренние концы рычагов могут быть взаимосвязаны с помощью второго элемента типа кнопки, сцепляющего внутренние концы каждого из рычагов Более того, внешняя поверхность элемента типа кнопки, предпочтительно, в целом опущена с целью уменьшения вероятности какого-либо случайного контакта, действующего на внутренний конец любого рычага и таким образом случайно высвобождающего компакт-диск В предпочтительном варианте предусмотрено упругое приспособление для выброса, предназна 50723 ченное для выведения диска из зацепления с приспособлением для захвата диска после освобождения ободков или кромок из зацепления за обращенную наружу поверхность диска Кроме того, упругое приспособление для выброса предпочтительно сконструировано так, чтобы диск, удерживаемый приспособлением для захвата диска, находился на некотором расстоянии от основания и во время перемещения и хранения диск упруго подпирался для амортизации какого-либо удара Действительно, в соответствии с другим аспектом изобретения обеспечивается создание держателя компакт-диска с центральным отверстием, причем данное устройство включает основание, приспособление для захвата диска, выступающее над основанием и предназначенное для захвата центрального отверстия диска с возможностью его высвобождения, и упругое приспособление для выброса, выполненное с возможностью выведения компакт-диск из зацепления с приспособлением для захвата диска при высвобождении приспособления для захвата диска, причем упругое приспособление для выброса сконструировано с возможностью упругого поддержания диска на некотором расстоянии от основания во время его удержания приспособлением для захвата диска Таким образом, упругое приспособление для выброса защищает диск от нежелательных ударных нагрузок во время перемещения или транспортировки Кроме того, упругое приспособление для выброса предпочтительно включает большое число дополнительных упругих выступающих внутрь рычагов, закрепленных одним концом на основании, в другом варианте изобретения упругое приспособление для выброса может включать один или более элементов из сжимаемого материала, который сжат, когда диск удерживается приспособлением для захвата диска, и распрямляется, выводя диск из зацепления с приспособлением для захвата диска, когда приспособление для захвата диска его уже не удерживает В соответствии со следующим аспектом данного изобретения обеспечивается создание держателя компакт-диска с центральным отверстием, причем устройство включает основание, приспособление для захвата диска, выступающее над основанием и предназначенное для зацепления центрального отверстия диска с возможностью его высвобождения, и приспособление для поддержки диска, укрепленное на основании и предназначенное для поддержания диска на некотором расстоянии от основания, причем предложенная конструкция такова, что при использовании центр диска может изгибаться к основанию, так что после высвобождения приспособления для захвата диска из зацепления за центральное отверстие диск может возвращаться в ненапряженное состояние, и при этом центр диска выходит из зацепления с приспособлением для захвата диска Упругость самого диска используется в данной конструкции для того, чтобы обеспечить необходимое движение центра диска, и для перемещения диска в направлении от основания после его высвобождения от зацепления с приспособлением 8 для захвата диска Приспособление для поддержки диска предпочтительно рассредоточено по большому числу мест вдоль внешнего края диска, и диск, удерживаемый приспособлением для захвата диска, предпочтительно, не контактирует с приспособлением для поддержки диска Следует понимать, что устройство в соответствии с данным изобретением может быть вмонтировано в поддон, предназначенный для установки в обычной контейнер для компакт-дисков типа "футляр для драгоценностей", или в футляр для видеотеки, и в любом случае, кроме очевидного исключения для любых отдельной второй кнопки и/или отдельного упругого приспособления для выброса, изготовленного из сжимаемого материала, поддон или футляр могут быть изготовлены в виде единого целого за одну операцию методом литья под давлением пластического материала, такого, как, например, полипропилен или сополимер бутадиена и стирола Таким образом, в соответствии с другим аспектом данного изобретения обеспечивается возможность создания футляра для видеотеки, изготовленного в виде цельной отливки, отличающегося наличием в нем приспособления для захвата диска для зацепления центрального отверстия компакт-диска, выполненного с возможностью его высвобождения Предпочтительно, чтобы приспособление для захвата диска формировалось совместно со стенкой футляра и включало устройство, подобное описанному выше Другие характерные черты данного изобретения будут очевидны из последующего описания и дополнительных пунктов патентной формулы данной заявки Краткое описание рисунков Данное изобретение ниже будет описано на примере со ссылками на следующие рисунки, на которых на фиг 1 представлено трехмерное изображение футляра для видеотеки с держателем компакт-диска в соответствии с первым аспектом данного изобретения, на фиг 2 представлен вид футляра, показанного на фиг 1, сверху, на фигЗ, 4, и 5 показаны соответственно вид сбоку, вид снизу и вид с торца футляра, изображенного на фиг 1, на фиг 6 представлен разрез по линии 6-6 на фиг 2, на котором показан компакт-диск, удерживаемый держателем, фиг 7 аналогична фиг 6, но устройство изображено с диском в освобожденном положении, на фиг 8 схематически представлено устройств в соответствии с данным изобретением, показанное на предыдущих чертежах, в разрезе частично по линии 6-6 на фиг 2 и частично по линии 8-8 на фиг 2, причем диск изображен в положении перед захватом, на фиг 9 приведено трехмерное изображение поддона с держателем компакт-диска, вставленного в "футляр для драгоценностей", в соответствии с другим аспектом изобретения, и на фиг 10 изображен разрез, соответствующий виду на фиг 6, для еще одного варианта изо 50723 бретения Наилучший способ осуществления данного изобретения Футляр для видеотеки, показанный на фиг 1 8, включает крышку 11, основание 12 и корешок 13, который соединен с крышкой 11 и основанием 12 «живыми» шарнирами 14 Внутри отлитой крышки 11 предусмотрены пружинящие приспособления в виде зажимов 11А для удержания печатного буклета или информационного листка, прилагаемого к диску, а внутри крышки 12 по части окружности отлит обод 12А, который защищает диск, если какой-либо посторонний буклет или тому подобные предметы будут оставлены в футляре, и который, кроме того, представляет собой декоративную рамку вокруг диска, хранящегося в футляре Когда футляр закрыт, выступающие части 11В запирающего зажима на крышке 11 захватываются ответными частями 12В зажима, которыми снабжено основание 12 В основании 12 расположен отлитый с ним в виде единого целого держатель компакт-диска (диск показан только на фиг 6, 7 и 8), причем это устройство включает основание 12 футляра, два упругих выступающих внутрь радиальных рычага 15, каждый из которых консольно закреплен на основании 12 и которые соединены между собой у внутренних концов, причем внутренние концы сконструированы так, что они образуют захватывающий диск элемент типа кнопки, обозначенный как единое целое позицией 16 и описанный ниже более подробно со ссылками на фиг 6 и 7, и четыре упругих выступающих внутрь рычага 17 выброса диска, также консольно закрепленных на основании 12, которые более подробно описаны ниже со ссылками на фиг 8 10 Хотя предпочтительно, чтобы сегменты 20 совместно образовывали элемент 16 типа кнопки, следует понимать, что в некоторых случаях сегменты 20 могут быть механически соединены друг с другом, например, отдельным вторым элементом типа кнопки (не показан) Кроме того, внешняя поверхность элемента 16 типа кнопки может быть изготовлена с опущенной в целом внешней поверхностью, как показано пунктирной линией 22, с тем, чтобы уменьшить вероятность воздействия на внутренние концы одного из рычагов 15 при каком либо случайном нажатии на элемент 16 типа кнопки Каждый из полукруглых сегментов 20, предпочтительно отлит с верхними удерживающими диск ободком или кромкой 23, которые лежат над отверстием или «вырезом» 24 соответствующего рычага 15 с целью обеспечения возможности формирования верхних ободков или кромок 23 в процессе однократной операции отливки Для зацепления компакт-диска на держателе, он кладется так, чтобы его центральное отверстием лежало на сегментах 20 Затем диск вручную нажимается в направлении основания 12, после чего края центрального отверстия скользят по скошенным краям 20А сегментов 20 Таким образом, давление вниз, оказываемое диском 25 на сегменты 20, изгибает рычаги 15 в сторону основания 12, заставляя сегменты 20 двигаться друг к другу до тех пор, пока они не смогут пройти через центральное отверстие, так чтобы рычаги 15 могли вернуться к положениям, соответствующим их неизогнутому или существенно неизогнутому состояниям Футляр изготовлен литьем под давлением из полипропилена или из сополимера бутадиена и стирола, и основание 12 содержит отверстия в виде «вырезов» ниже рычагов 15 и рычагов 17 (как показано на фиг 4) для того, чтобы можно было изготавливать весь футляр однократной цельной отливкой, впоследствии (как и в обычных футлярах для видеотеки) по внешней стороне футляра может быть приварена прозрачная пластина 18 из пластмассы (см фигЗ и 4), и между футляром и пластиной 18 может быть вставлена обложка с информационным листком или подобным материалом (не показаны), предназначенным для идентификации содержимого футляра, а также для того, чтобы закрыть какие-либо отверстия в основании 12 футляра, которые в противном случае будут выглядеть непривлекательными Как будет видно на фиг 6, сегменты 20 подогнаны так, что они захватывают компакт-диск, такой как тот, что обозначен позицией 25, в области его центрального отверстия, при этом верхние ободки или кромки 23 надежно удерживают диск 25 путем зацепления за его верхнюю поверхность, примыкающую к центральному отверстию Для высвобождения диска из устройства прилагается давление, как показано стрелкой "Р" на фиг 7, которое смещает сегменты 20 и, следовательно, рычаги 15 к основанию 12, тем самым высвобождая верхние ободки или кромки 23 с верхней поверхности диска 25 и давая возможность диску таким образом выйти из зацепления с сегментами 20 Следует отметить, что благодаря наличию механической взаимосвязи между сегментами 20, даже если давление прилагается к элементу 16 типа кнопки не точно по центру, сегменты все же будут перемещаться так, чтобы выйти из зацепления с центральным отверстием диска 25 Обращаясь далее к фиг 6 и 7, на которых изображены два выступающих внутрь радиальные рычага 15, консольно закрепленных на основании 12, отметим, что основание 12 при необходимости может быть упрочнено утолщениями 19 на отливке Захватывающий диск элемент типа кнопки, показанный как единое целое позицией 16, отлит в виде двух существенно полукруглых сегментов 20, соединенных между собой общим «живым» шарниром 21, обеспечивающим при нажатии одного из сегментов перемещение также и другого сегмента Следует также иметь в виду, что для обеспечения разъединения верхних ободков или кромок 23 и диска 25 без повреждения края его центрального отверстия, по крайней мере, центр диска 25 при приложении давления Р должен иметь возможность смещаться до некоторой степени к основанию 12 Гибкие рычаги 17 выброса также позволяют осуществлять нажатие на центр диска 25 в направлении к основанию 12, когда диск 25 находится на держателе в зацеплении Выведение диска 25 из зацепления с сегментом 20 осуществляется с помощью четырех упру 12 11 50723 гих выступающих внутрь рычагов 17 выброса дисопору и выброс диска 25, причем, данное устройка, в результате действия которых диск 25, будучи ство может включать и более четырех рычагов 17, выведенным из зацепления с верхними ободками хотя нехватка пространства может ограничивать или кромками 23, смещается в направлении от число рычагов 17, которые можно разместить без основания 12 Таким образом, диск 25 "всплывает" нежелательного ослабления основания 12 и/или и может удаляться из держателя Рычаги 15 могут ухудшения надежности действия рычагов 17 также помочь поднять диск 25, когда они после Кроме того, упругие рычаги 17 могут отсутстснятия давления Р возвращаются в свое неизововать, а упругое приспособление для выброса гнутое положение диска может включать один или более элементов из сжимаемого, например пенистого, материала, Как будет видно на фиг 8, рычаги 17 выброса размещенных в местах, как показано пунктирной диска, которые показаны на разрезе по линии 8-8 окружностью 17А на фиг 2, обеспечивающих их на фиг 2, закреплены на основании 12 консольно функционирование между основанием 12 и дисна расстоянии "х" от центра в радиальном наком 25 правлении, составляющем по крайней мере 20мм и, предпочтительно, по крайней мере 30мм, и, Как также будет видно на фиг 8, два упругих будучи в ненапряженном состоянии, расположены фиксирующих диск рычага 15, в виде, показанном под углом "А" к плоскости основания 12, лежащем в сечении по линии 6-6 на фиг 2, закреплены конв диапазоне от 10 до 40 градусов и, предпочтисольно на основании 12 на некотором расстоянии тельно, в диапазоне от 20 до 30 градусов, так что «у» от центра в радиальном направлении, которое когда диск 25 зацеплен с помощью сегментов 20, предпочтительно составляет по крайней мере рычаги 17 изгибаются на угол всего от 5 до 20 10мм и, более предпочтительно, по крайней мере градусов и, предпочтительно всего от 10 до 15 15мм, и, будучи в ненапряженном состоянии, наградусов и поэтому не подвергаются избыточному ходятся под углом «В» к основанию 12, лежащем напряжению и, следовательно, могут надежно в диапазоне от 5 до 30 градусов, так что, когда функционировать в течение длительного периода диск 25 зафиксирован, как показано на фиг 6, рывремени Каждый из рычагов 17 отлит с концевой чаги 15 наклонены на угол 10 градусов или менее частью в виде буртика 26, выполненного с вози, предпочтительно, на угол 5 градусов или менее, можностью воздействия на внутреннюю кольцеобеспечивая таким образом многократную и навую зону диска 25, которая не содержит записандежную работу устройства в течение длительного ной информации периода времени Концы рычагов 17 предпочтительно выполнены с возможностью упора в зону диска 25, находящуюся на расстоянии примерно 5 - 10мм от края его центрального отверстия в радиальном направлении наружу Таким образом, следует отметить, что диск 25 может быть надежно и легко удален из держателя путем простого нажатия на элемент 16 типа кнопки, после чего диск 25 высвобождается из зацепления, и упругие рычаги 17 работают на поднятие диска 25 на несколько миллиметров, так что диск 25 может быть легко взят за внешний край и удален из устройства Элемент 16 типа кнопки имеет такую конструкцию, что давление пальца на любую из его частей будет надежно высвобождать диск 25 из зацепления с его ободками или кромками 23 Когда диск 25 зафиксирован в держателе, рычаги 17 выброса изогнуты, так что в то время как компакт-диск 25 удерживается в устройстве, он упруго подпирается путем прижатия к нижней стороне верхних ободков или кромок 23 за счет подпирания в направлении от основания 12 упругими рычагами 17 Диск 25 при этом защищается от нежелательных ударных нагрузок во время перемещения или транспортировки Упругое приспособление для выброса 17 также служит для поддержки диска 25 при приложении давления Р к элементу 16 типа кнопки и таким образом уменьшает изгиб диска во время выведения верхних ободков или кромок 23 из зацепления с диском В то время как устройство, показанное на чертежах, включает четыре упругих рычага 17, желательно, чтобы оно включало, по крайней мере, два и, предпочтительно, по крайней мере, три таких рычага 17 для того, чтобы обеспечить устойчивую Как показано на фиг 8, рычаги 15, включая сегменты 20, имеют длину существенно аналогичную расстоянию «у», поскольку расстояние между сегментами 20 в типичном случае менее 5мм Рычаги, предпочтительно, имеют ширину по крайней мере 5мм, и, более предпочтительно, от 10 до 15мм, и толщину в диапазоне от 1 до 2мм Следует отметить, что рычаги 15 могут иметь иную форму, например, они могут быть наклонены по отношению к основанию, в месте консольного закрепления, а затем могут идти существенно параллельно основанию 12 к месту, где они соединяются с сегментами 20 Хотя описанное устройство содержит два рычага 15, в модифицированном варианте устройства (не показано) оно может содержать три таких рычага, причем каждый из них имеет внутренний концевой участок, отлитый в виде сегмента составного фиксирующего диск элемента типа кнопки, и, хотя оно может быть снабжено даже более, чем тремя такими рычагами, тем не менее считается, что пространственные ограничения при наличии четырех или более таких рычагов не дадут им возможности быть достаточно прочными, чтобы выдержать многократное использование, и это усложнило проблему обеспечения надежной механической взаимосвязи между концами каждого из таких рычагов Устройство в соответствии с данным изобретением может также, как показано на фиг 9, быть встроено в удерживающий диск поддон для укладки в иной обычный «футляр для драгоценностей» На фиг 9 «футляр для драгоценностей» включает футляр 27 и крышку 28, которые известным способом соединены петлей в месте, обозначенном позицией 29 В футляр 27 вставлен держатель 14 13 50723 компакт-диска в виде поддона, обозначенного обудержания диска 25 вблизи приспособления для щей позицией 30, который содержит бортики ЗОА в поддержки 35, если рычаги 15 находятся в своих виде части окружности (несколько отличающиеся существенно неизогнутых положениях, в то время по форме от элементов, показанных на фиг1), как диск 25 удерживается в устройстве, как покаоснование 31, два упругих выступающих внутрь зано на фиг 10 Когда кэлементу 16 типа кнопки, рычага 32, укрепленных консольно на основании прилагается давление Р, диск 25 смещается к ос31 и связанных друг с другом в области их внутнованию 12 до тех пор, пока края не коснутся приренних концов, причем их внутренние концы имеспособления для поддержки 35 Затем дальнейют такую конфигурацию, которая обеспечивает шее нажатие элемента типа кнопки смещает получение фиксирующей диск кнопки 33 спосоцентр диска 25 в направлении основания 12, так бом, аналогичным приведенному в случае элечто центр диска изгибается вниз до тех пор, пока мента 16 типа кнопки в устройстве, описанном со верхние ободки или кромки 23 не выйдут из зацессылками на ранее упомянутые чертежи Кроме пления с диском 25, и диск может возвратиться в того, поддон 30 «футляра для драгоценностей», свое ненапряженное состояние, после чего центр показанный на фиг 9, также включает четыре упдиска может смещаться от основания 12, и диск ругих выступающих внутрь рычага 34 выброса 25 «всплывает», будучи готовым к извлечению из диска, аналогичных рычагам 17, показанным на устройства Так же, как и в вариантах изобретефиг 1 Таким образом, следует понимать, что устния, описанных выше, рычаги 15 помогают подройство, показанное на фиг 9, работает и имеет нять диск 25, как только элемент 16 типа кнопки такие же функции, как и устройство, проиллюстпрошел при нажатии через центральное отверрированное ранее приведенными чертежами, и стие вниз и давление Р снято поэтому не требует дальнейшего описания Хотя изгиб компакт-диска обычно не применяют (как в вариантах изобретения, описанных в В ином варианте изобретения можно обойтись связи с фиг 1 - 9), но если диск поддерживается по без упругого приспособления для выброса, и можкрайней мере в трех и, предпочтительно, в шести но использовать упругость самого диска для обесместах по его периферии, изгиб диска распредепечения требуемого перемещения для зацеплеляется по всему диску, так что он изгибается суния диска приспособлением для захвата и, при щественно таким же образом, как это делает удалении диска, для поднятия диска с высвобождиафрагма дением его от приспособления для захвата как только зацепление с центральным отверстием Как отмечалось выше, в описаниях чертежей диска прекращается Этот вариант изобретения фиг 1 - 10, по крайней мере, основание 12 или 31, будет описан ниже со ссылками на фиг 10 рычаги выброса 17 или 34 (при наличии) и радиальные рычаги 15 или 32 могут изготавливаться в Устройство, показанное на фиг 10, содержит виде цельной пластмассовой отливки и, предпочупругие рычаги 15 и элемент 16 типа кнопки, а тительно, весь удерживающий диск поддон или также другие элементы, подобные элементам вафутляр для видеотеки изготавливаются в виде рианта изобретения, описанного выше, и поэтому сформированной за один этап цельной отливки он не будут описаны в дальнейшем изложении Приспособление же для поддержки диска 35, одИз вышеизложенного также ясно, что держанако, предусмотрено на основании 12 для подтель диска может находиться в футляре для видержки диска во время приложения давления Р к деотеки, предпочтительно, изготовленном в виде элементу 16 типа кнопки, как это описано выше, единой отливки со своей стенкой, как показано на причем поддержка осуществляется в местах, расчертежах, или может быть создан в футляре или положенных вне центрального отверстия диска вставке какой-либо иной формы, или быть отли25, и предпочтительно, по внешнему краю диска тым вместе с ними в виде единого блока или в 25, как показано на фиг 10 виде вставки или поддона, в них устанавливаемых Приспособление для поддержки диска 35 предпочтительно выполнено с возможностью 15 16 50723 1A 11В Фіг. 1 11 11А 11В Фіг. 2 Фіг. З 17 50723 14 1 3 11A Фіі.4 11В >іг. й 25 Тиск 20 Фіі.8 20 19 33 Фіг. 10 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
