Тримач галевоносія ремізної рами

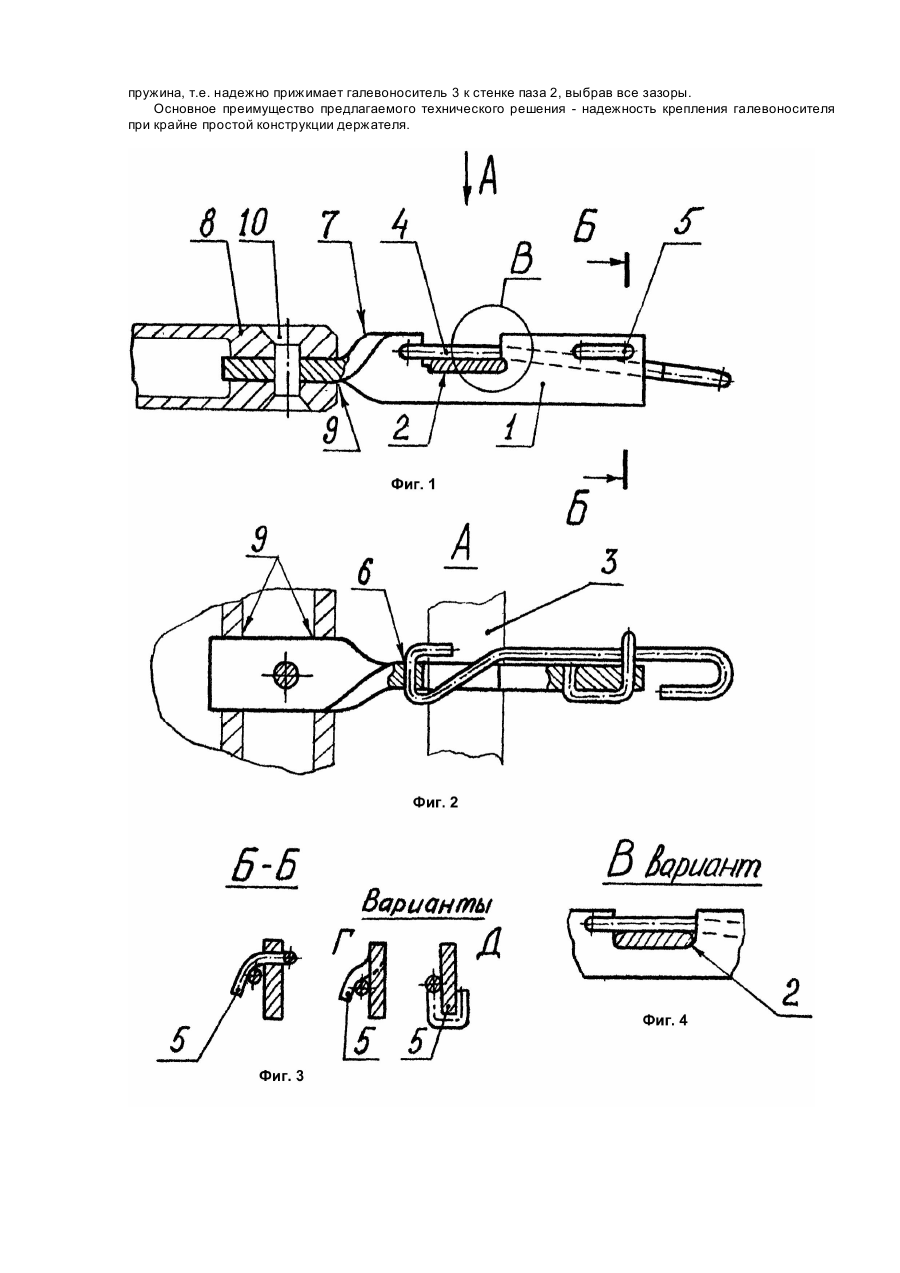

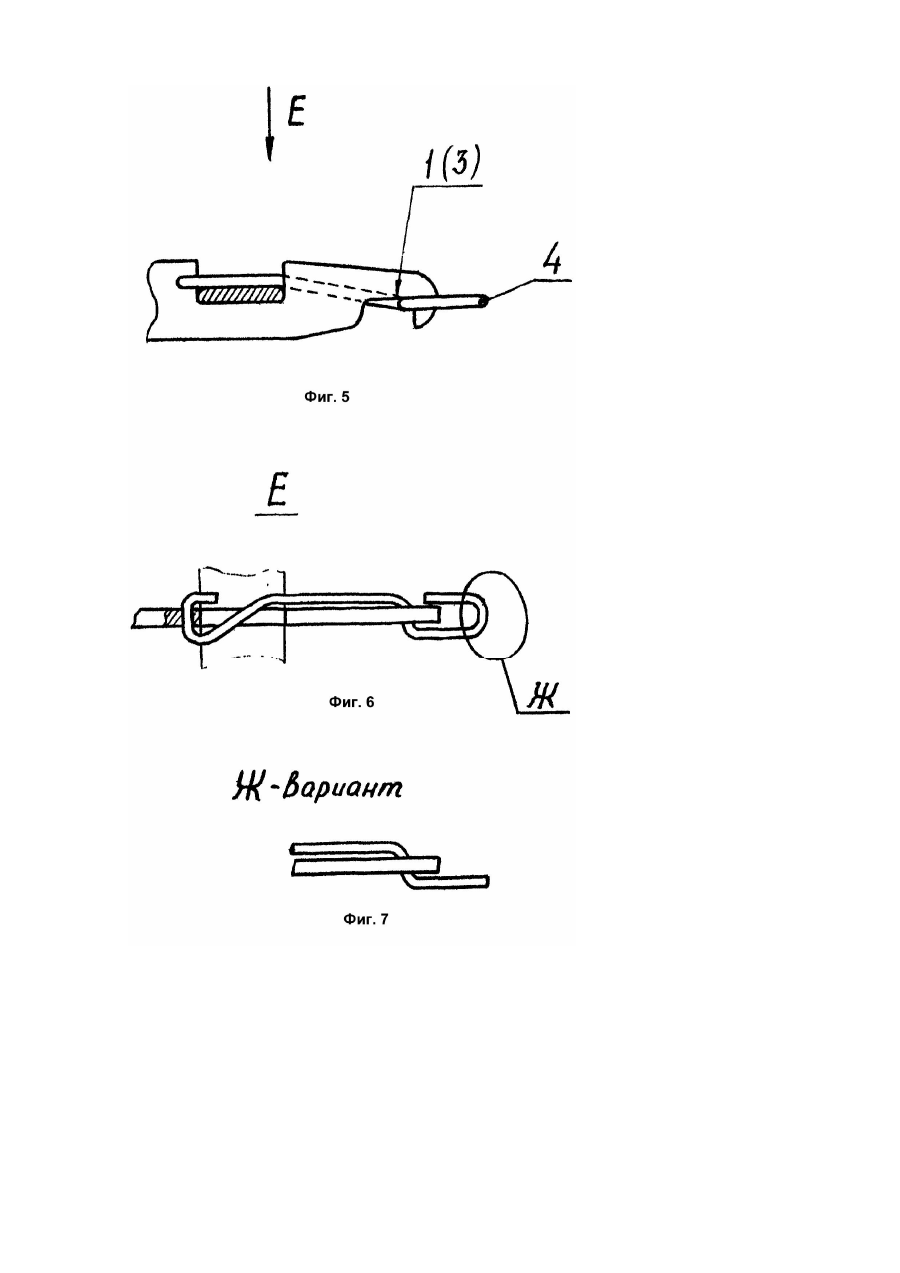

Изобретение относится к текстильной промышленности и может быть использовано в ткацком станке. Известен держатель [1], выполненный из стальной пластины с отверстием и открытым пазом для галевоносителя и имеющий прижим изогнутый так, что в рабочем положении прижим входит в створ паза для прижима галевоносителя [1]. Однако и такая конструкция обладает рядом существенных недостатков: 1. Высота упора, равная толщине материала корпуса, небольшая, а второй конец прижима не связан с корпусом держателя, поэтому при значительных выворачивающих нагрузках галевоноситель может выскочить из паза, что приведет к выходу из строя ремизной рамы и поломке ткацкого станка. 2. Для осуществления фиксации галевоносителя на корпусе держателя используются три различных элемента - ось, прижим, тарельчатая пружина. Таким образом, при достаточно сложной конструкции держатель по патенту США обладает низкой надежностью. В основу изобретения поставлена задача усовершенствовать держатель галевоносителя ремизной рамы, путем оснащения его упором, расположенным по другую сторону от отверстия, выполнения прижима из пружинной проволоки, один из концов которого установлен с возможностью вращения в отверстии, а второй конец прижима имеет возможность взаимодействия с упором, что обеспечивает упрощение конструкции держателя и значительно повышает его надежность. Этот технический результат может быть получен при наличии следующих существенных отличительных признаков: 1) держатель имеет упор, расположенный по другую сторону паза от отверстия; 2) прижим выполнен из пружинной проволоки; 3) прижим одним из концов установлен с возможностью вращения в отверстии, а второй конец прижима имеет возможность взаимодействия с упором; 4) конец пластины закрепленный на ремизной раме и другой конец пластины, несущий галевоноситель, развернуты по отношению один к другому во взаимоперпендикулярные плоскости, при этом пластина имеет винтообразный участок для обеспечения такого разворота. Наличие таких отличительных признаков в предлагаемом техническом решении позволяет достичь следующих результатов: 1) упростить держатель. Так, например, в патенте США для осуществления фиксации галевоносителя на корпусе держателя используются три различных элемента - ось, прижим, тарельчатая пружина. В предлагаемом решении все эти элементы заменены одним элементом из пружинной проволоки, который выполняет те же функции, но значительно проще по конструкции и технологичнее в изготовлении; 2) осуществить надежную фиксацию галевоносителя (т.к. в рабочем положении, второй конец прижима зафиксирован упором), исключив любые его перемещения, вибрации на корпусе в процессе работы станка, что позволяет значительно повысить срок службы ремизной рамы, снизить количество обрывов нитей и, следовательно, остановок станка. Взаимосвязь между совокупностью отличительных признаков и ожидаемым техническим результатом заключается в следующем: 1. Оснащение держателя упором, который расположен по другую сторону паза от отверстия и то, что прижим одним из концов установлен с возможностью вращения в отверстии, а второй конец прижима имеет возможность взаимодействовать с упором позволяет (путем фиксации упором второго конца прижима в его рабочем положении) надежно закрепить галевоноситель в пазу, исключив любые его перемещения, вибрации на корпусе в процессе работы станка, что позволяет повысить надежность держателя и, соответственно, повысить срок службы ремизной рамы, снизить количество обрывов нитей и остановок текстильного станка. 2. Выполнение прижима из пружинной проволоки позволяет такие элементы как ось, прижим, тарельчатая пружина выполнить в виде одного элемента, который выполняя те же функции, значительно проще по конструкции и технологичнее в изготовлении. 3. То, что концы пластины держателя развернуты во взаимоперпендикулярные плоскости с образованием винтообразного участка, облегчает крепление держателя на ремизной раме (т.е. держатель крепится без всяких переходных элементов), что также упрощает его конструкцию. На фиг.1 представлен общий вид держателя; на фиг.2 - вид A на фиг.1; на фиг.3 - сечение Б - Б на фиг.1 и варианты выполнения упора; на фиг.4 - вариант исполнения открытого паза; на фиг.5 - вариант исполнения упора и прижима; на фиг.6 - вид Е на фиг.5; на фиг.7 - вариант исполнения вида Ж по фиг.6. Держатель галевоносителя ремизной рамы содержит корпус 1, который выполнен из стальной пластины и имеет на боковой стороне открытым паз 2 для размещения галевоносителя 3, и снабжен прижимом 4 и упором 5, причем упор 5 расположен по одну сторону относительно паза 2, а прижим 4, изготовленный из пружинной проволоки, одним своим концом установлен в отверстии 6 по другую сторону паза 2 с возможностью поворота вокруг оси отверстия 6 и взаимодействия вторым концом с упором 5, при этом, в рабочем положении часть прижима входит в створ паза 2. Конец пластины корпуса 1 закрепленный на ремизной раме и другой конец пластины, несущий галевоноситель, развернуты по отношению один к другому во взаимоперпендикулярные плоскости, при этом пластина имеет винтообразный участок 7 для обеспечения такого разворота. Держатель может быть установлен на стандартном алюминиевом профиле планки 8 в прямоугольных отверстиях 9 и фиксироваться заклепками 10. Возможны и иные варианты крепления держателей, например, через промежуточные элементы. У пор 5 может быть выполнен как отдельной деталью (например, из проволоки), так и заодно с корпусом 1, т.е. упором может быть и сам корпус 1 (фиг.3 - 7). Держатель работает следующим образом. В открытый паз 2 укладывают галевоноситель 3 и прижимают его прижимом 4 к стенке паза 2, при этом конец прижима 4 фиксируется упором 5, т.к. прижим 4 изготовлен из пружинной проволоки он и работает как пружина, т.е. надежно прижимает галевоноситель 3 к стенке паза 2, выбрав все зазоры. Основное преимущество предлагаемого технического решения - надежность крепления галевоносителя при крайне простой конструкции держателя.
