Сухий пиловловлювач з функцією випуску

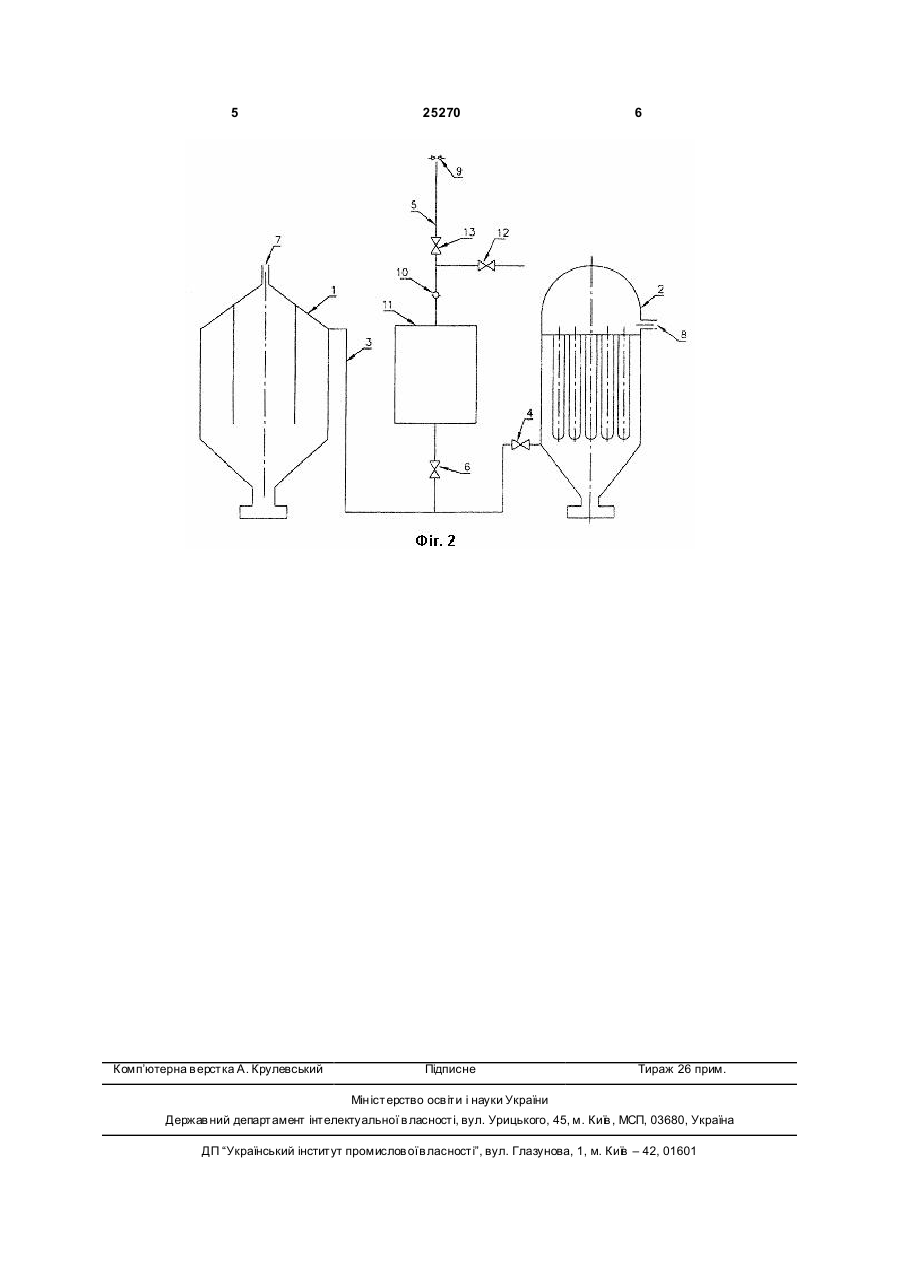

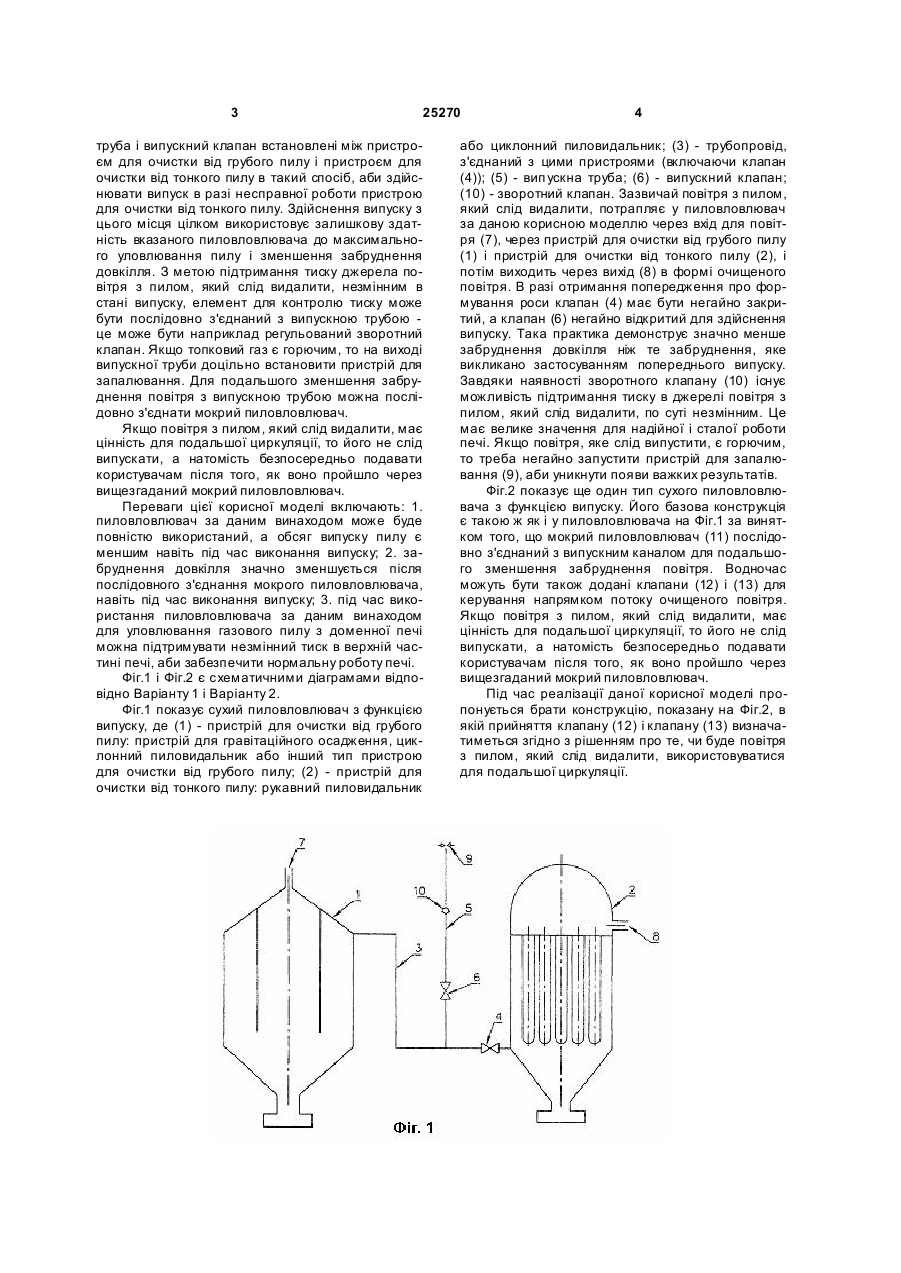

1. Сухий пиловловлювач з функцією випуску, що містить пристрій для очистки від грубого пилу, пристрій для очистки від тонкого пилу, клапани і трубопроводи, який відрізняється тим, що клапан (4), випускна труба (5) і випускний клапан (6) вста U 2 (19) 1 3 25270 труба і випускний клапан встановлені між пристроєм для очистки від грубого пилу і пристроєм для очистки від тонкого пилу в такий спосіб, аби здійснювати випуск в разі несправної роботи пристрою для очистки від тонкого пилу. Здійснення випуску з цього місця цілком використовує залишкову здатність вказаного пиловловлювача до максимального уловлювання пилу і зменшення забруднення довкілля. З метою підтримання тиску джерела повітря з пилом, який слід видалити, незмінним в стані випуску, елемент для контролю тиску може бути послідовно з'єднаний з випускною трубою це може бути наприклад регульований зворотний клапан. Якщо топковий газ є горючим, то на виході випускної труби доцільно встановити пристрій для запалювання. Для подальшого зменшення забруднення повітря з випускною трубою можна послідовно з'єднати мокрий пиловловлювач. Якщо повітря з пилом, який слід видалити, має цінність для подальшої циркуляції, то його не слід випускати, а натомість безпосередньо подавати користувачам після того, як воно пройшло через вищезгаданий мокрий пиловловлювач. Переваги цієї корисної моделі включають: 1. пиловловлювач за даним винаходом може буде повністю використаний, а обсяг випуску пилу є меншим навіть під час виконання випуску; 2. забруднення довкілля значно зменшується після послідовного з'єднання мокрого пиловловлювача, навіть під час виконання випуску; 3. під час використання пиловловлювача за даним винаходом для уловлювання газового пилу з доменної печі можна підтримувати незмінний тиск в верхній частині печі, аби забезпечити нормальну роботу печі. Фіг.1 і Фіг.2 є схематичними діаграмами відповідно Варіанту 1 і Варіанту 2. Фіг.1 показує сухий пиловловлювач з функцією випуску, де (1) - пристрій для очистки від грубого пилу: пристрій для гравітаційного осадження, циклонний пиловидальник або інший тип пристрою для очистки від грубого пилу; (2) - пристрій для очистки від тонкого пилу: рукавний пиловидальник 4 або циклонний пиловидальник; (3) - трубопровід, з'єднаний з цими пристроями (включаючи клапан (4)); (5) - вип ускна труба; (6) - випускний клапан; (10) - зворотний клапан. Зазвичай повітря з пилом, який слід видалити, потрапляє у пиловловлювач за даною корисною моделлю через вхід для повітря (7), через пристрій для очистки від грубого пилу (1) і пристрій для очистки від тонкого пилу (2), і потім виходить через вихід (8) в формі очищеного повітря. В разі отримання попередження про формування роси клапан (4) має бути негайно закритий, а клапан (6) негайно відкритий для здійснення випуску. Така практика демонструє значно менше забруднення довкілля ніж те забруднення, яке викликано застосуванням попереднього випуску. Завдяки наявності зворотного клапану (10) існує можливість підтримання тиску в джерелі повітря з пилом, який слід видалити, по суті незмінним. Це має велике значення для надійної і сталої роботи печі. Якщо повітря, яке слід випустити, є горючим, то треба негайно запустити пристрій для запалювання (9), аби уникнути появи важких результатів. Фіг.2 показує ще один тип сухого пиловловлювача з функцією випуску. Його базова конструкція є такою ж як і у пиловловлювача на Фіг.1 за винятком того, що мокрий пиловловлювач (11) послідовно з'єднаний з випускним каналом для подальшого зменшення забруднення повітря. Водночас можуть бути також додані клапани (12) і (13) для керування напрямком потоку очищеного повітря. Якщо повітря з пилом, який слід видалити, має цінність для подальшої циркуляції, то його не слід випускати, а натомість безпосередньо подавати користувачам після того, як воно пройшло через вищезгаданий мокрий пиловловлювач. Під час реалізації даної корисної моделі пропонується брати конструкцію, показану на Фіг.2, в якій прийняття клапану (12) і клапану (13) визначатиметься згідно з рішенням про те, чи буде повітря з пилом, який слід видалити, використовуватися для подальшої циркуляції. 5 Комп’ютерна в ерстка А. Крулевський 25270 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
