Фрикційний ниткоподавач для подавання щонайменше однієї нитки

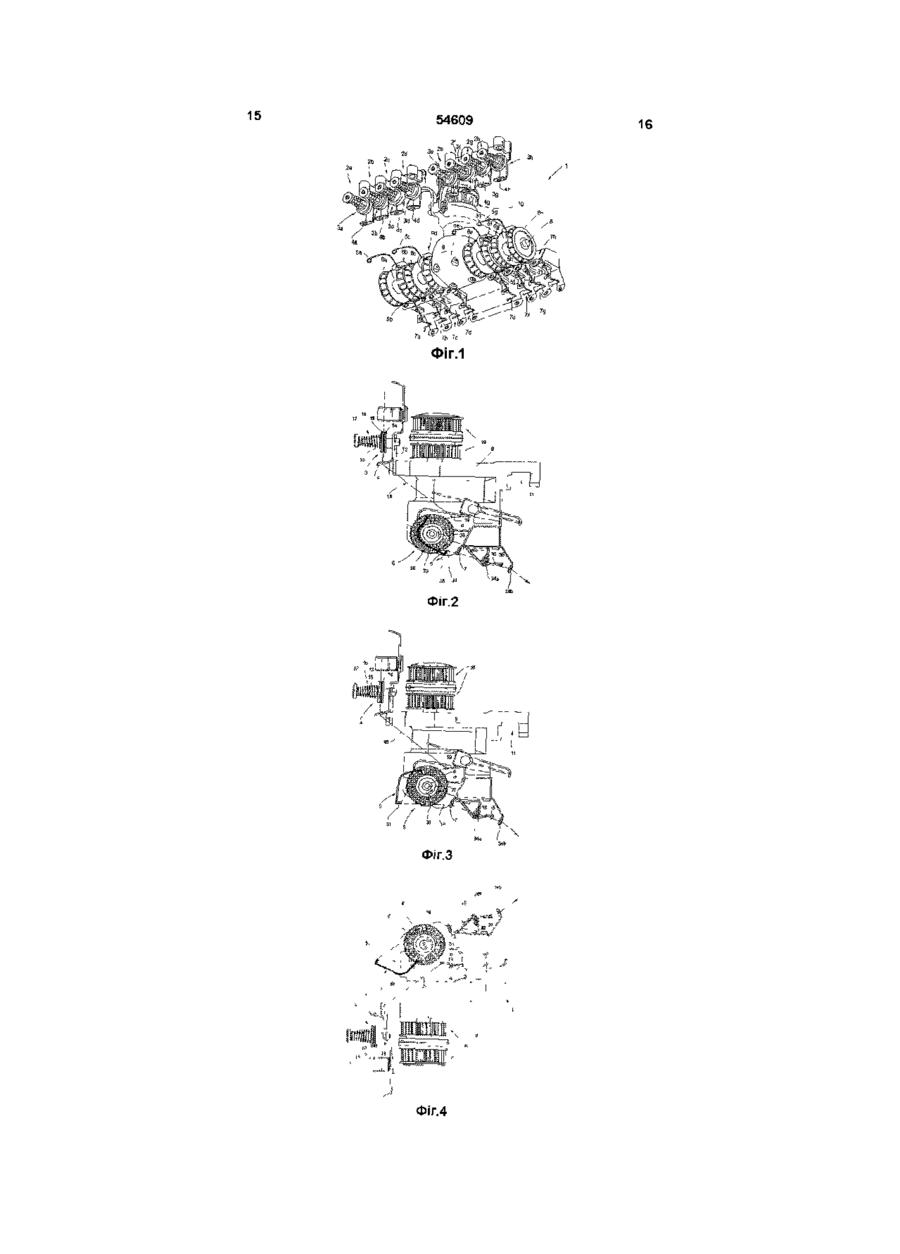

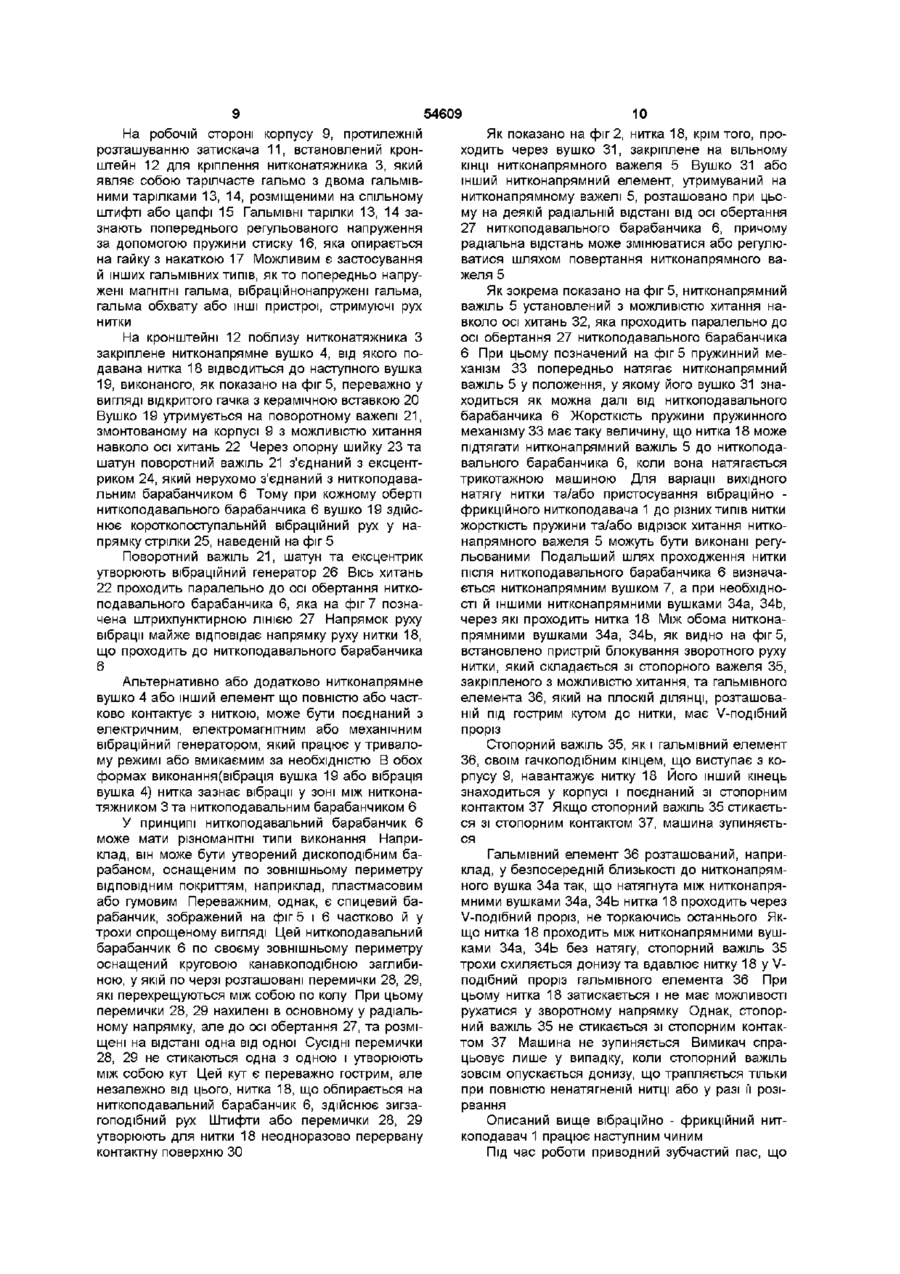

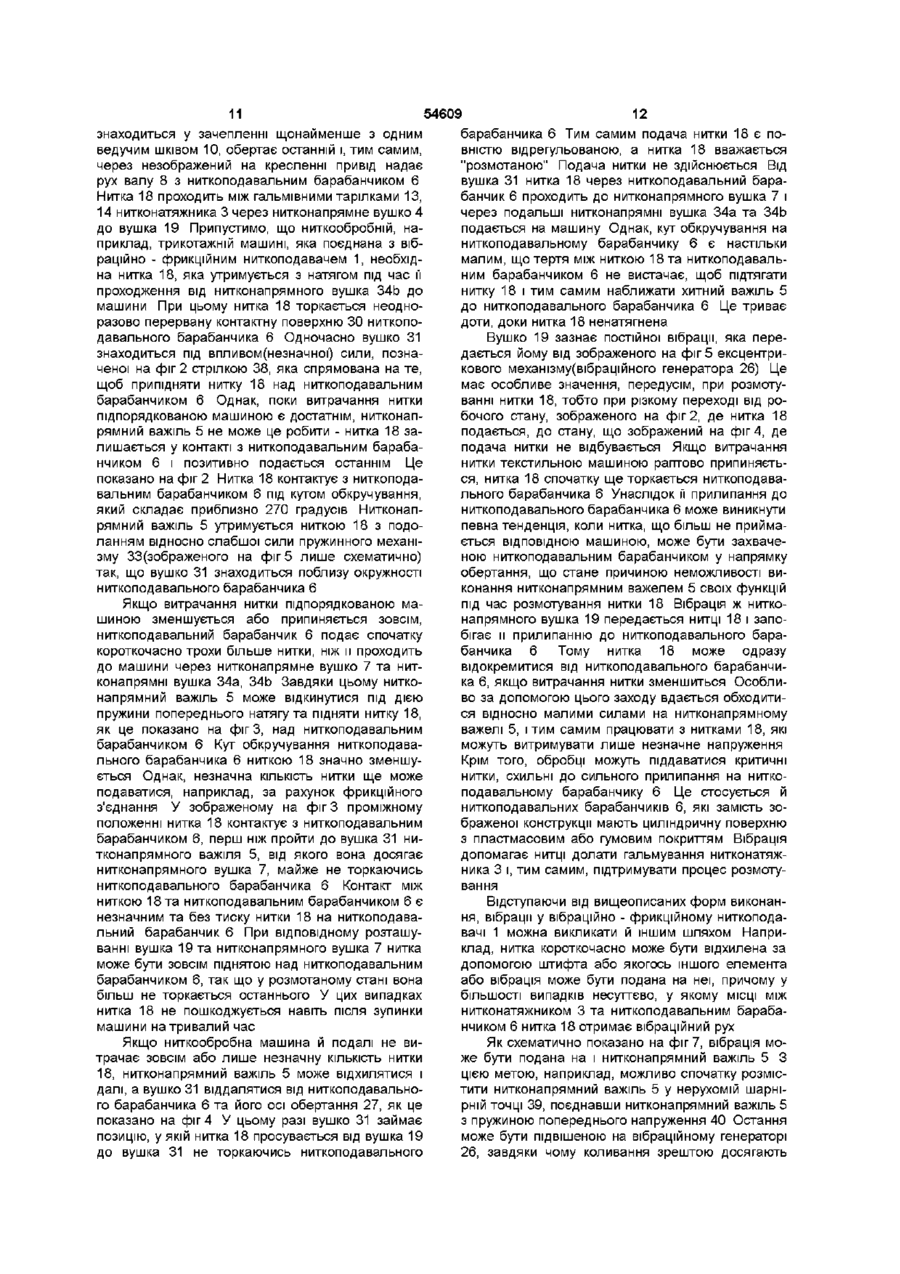

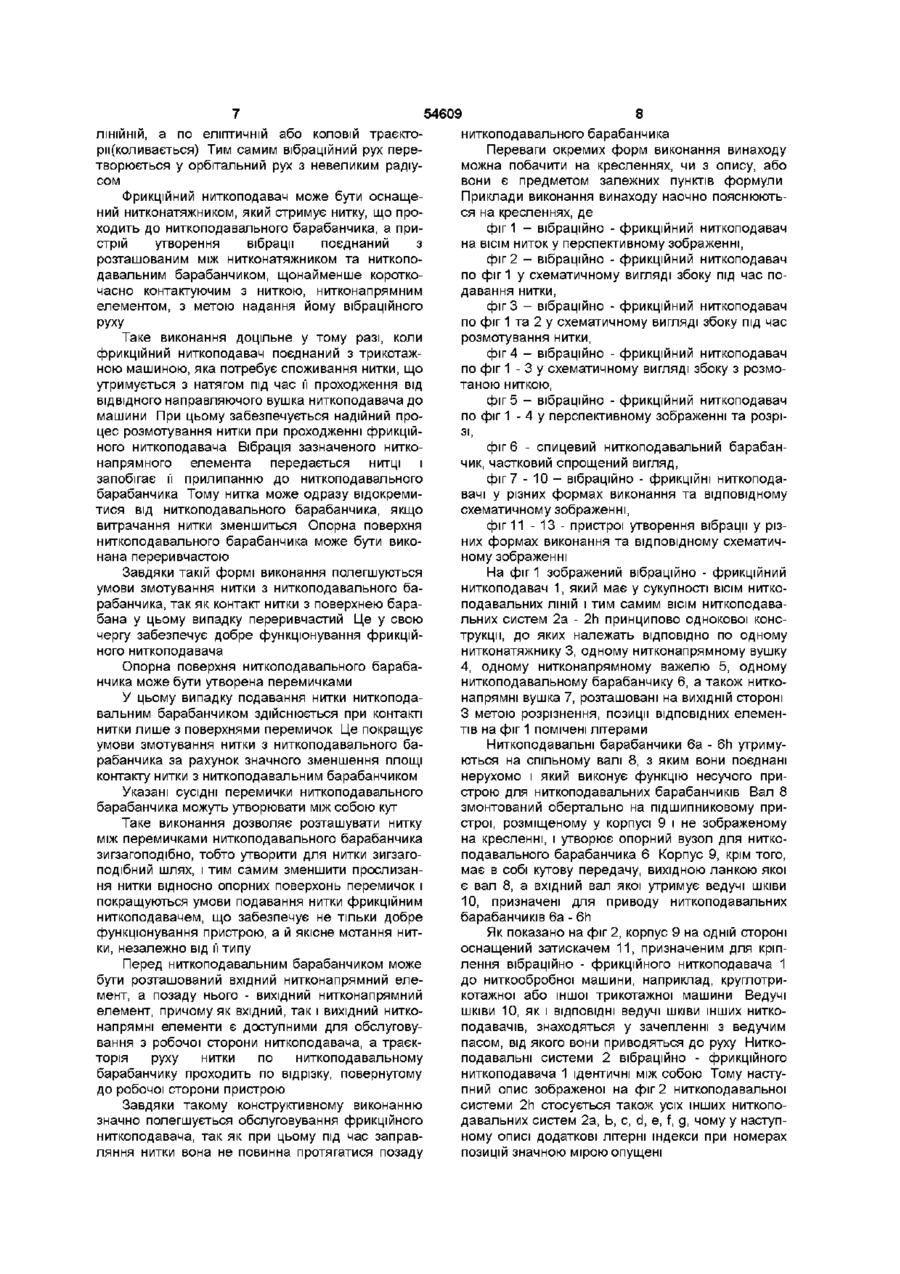

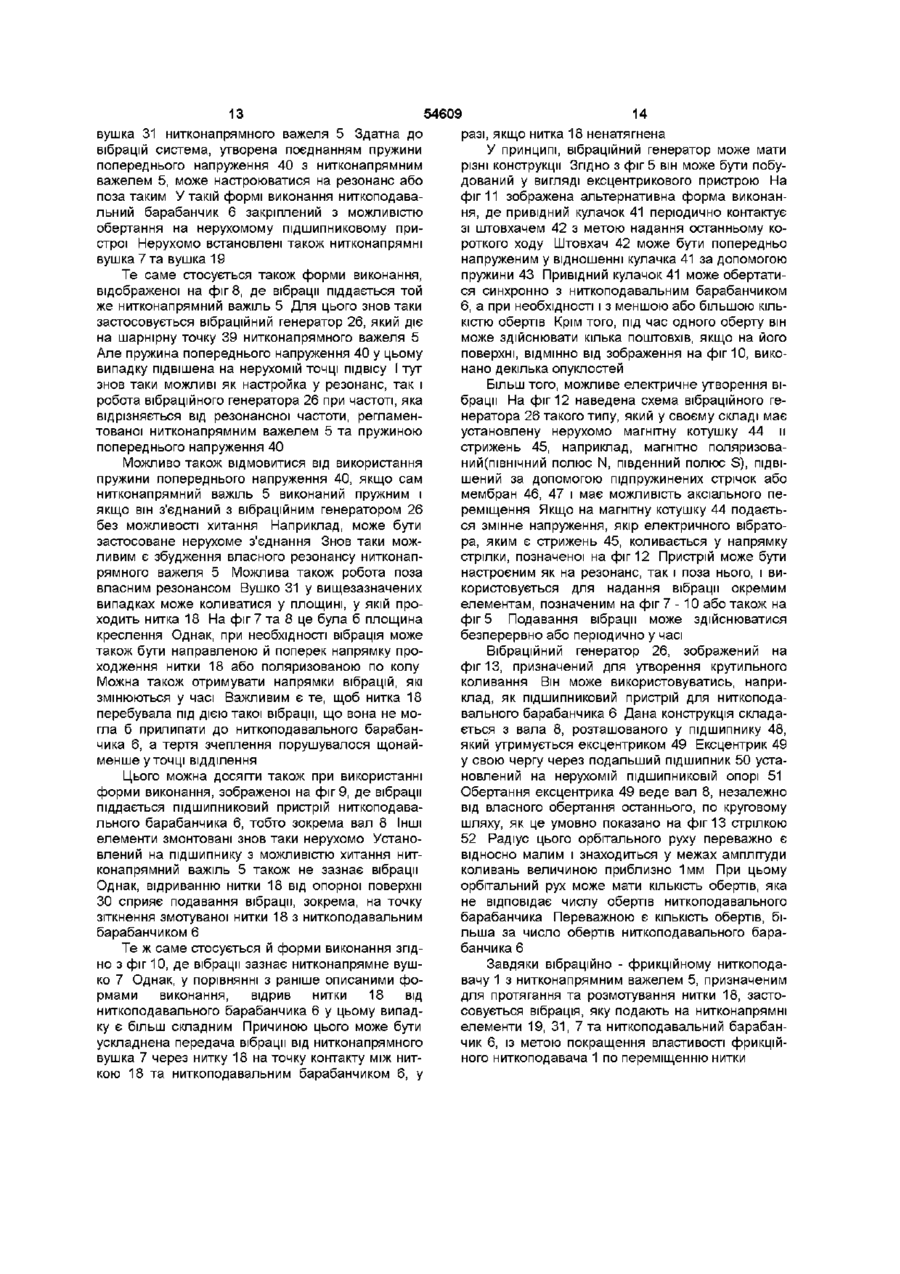

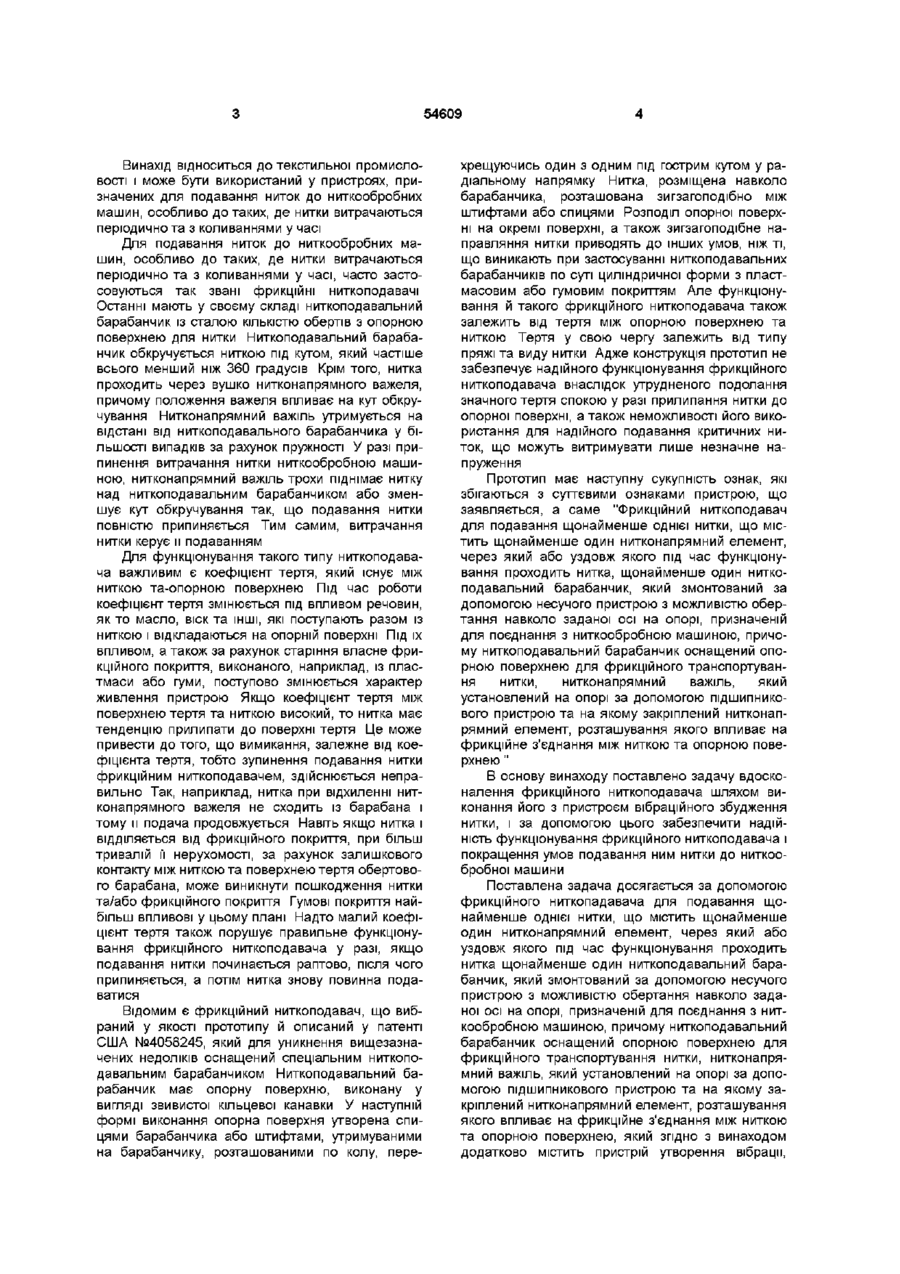

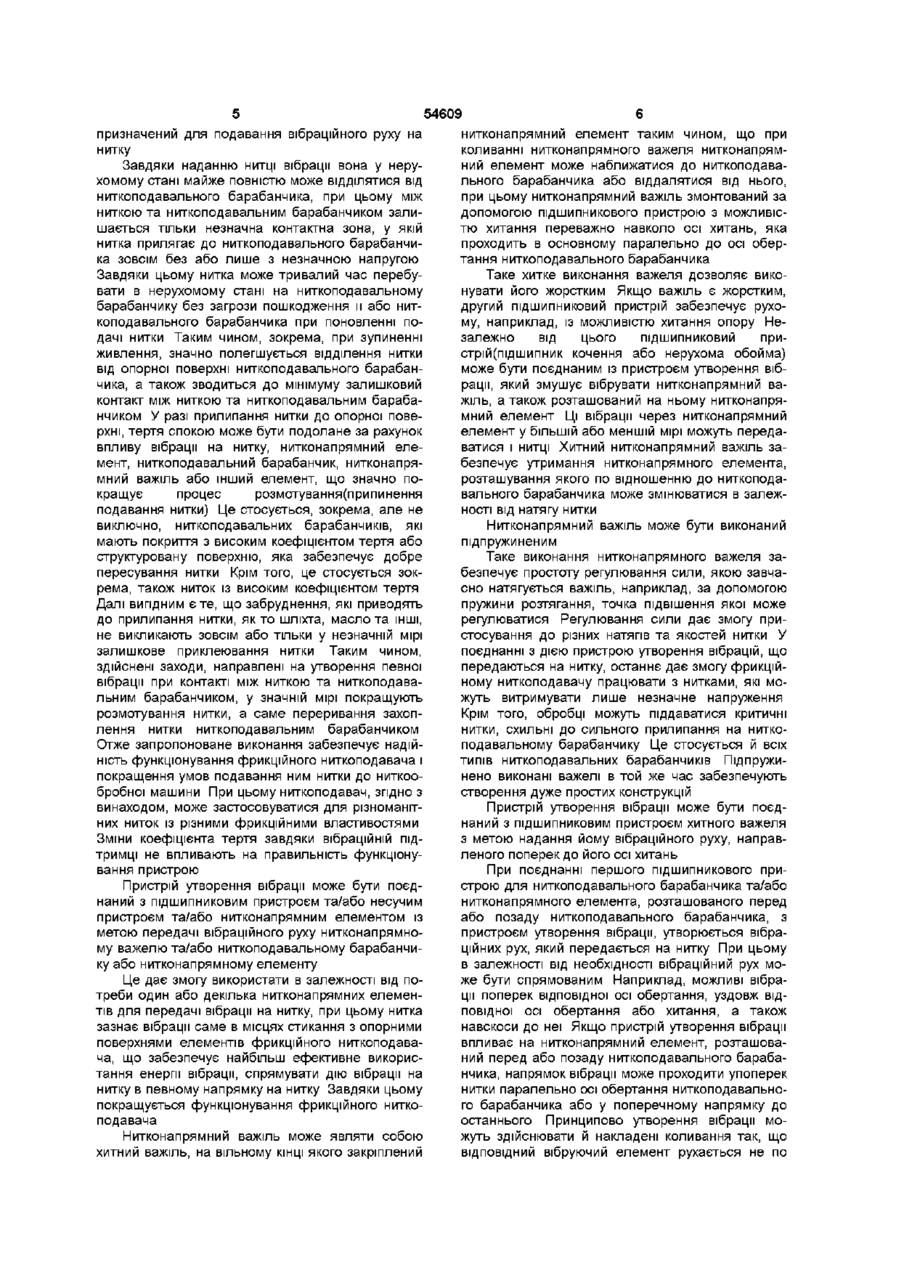

1 Фрикційний ниткоподавач для подавання щонайменше однієї нитки, що містить щонайменше один нитконапрямний елемент, через який або уздовж якого під час функціонування проходить нитка, щонайменше один ниткоподавальний барабанчик, який змонтований за допомогою несучого пристрою з можливістю обертання навколо заданої осі на опорі, яка з'єднується з ниткообробною машиною, причому ниткоподавальний барабанчик оснащений опорною поверхнею для фрикційного транспортування нитки, нитконапрямний важіль, який установлений на опорі за допомогою підшипникового пристрою та на якому закріплений нитконапрямний елемент, розташування якого впливає на фрикційне з'єднання між ниткою та опорною поверхнею, який відрізняється тим, що містить пристрій утворення вібрації, виконаний з можливістю подання вібраційного руху на нитку 2 Фрикційний ниткоподавач по п 1, який відрізняється тим, що пристрій утворення вібрації поєднаний з підшипниковим пристроєм та/або несучим пристроєм, та/або нитконапрямним елементом для передачі вібраційного руху нитконапрямному важелю, та/або ниткоподавальному барабанчику, або нитконапрямному елементу 3 Фрикційний ниткоподавач по п 1, який відрізняється тим, що нитконапрямний важіль являє собою хитний важіль, на вільному КІНЦІ ЯКОГО закріплений нитконапрямний елемент таким чи ном, що при коливанні нитконапрямного важеля нитконапрямний елемент може наближатися до ниткоподзвального барабанчика або віддалятися від нього, при цьому нитконапрямний важіль змонтований за допомогою підшипникового пристрою з можливістю хитання переважно навколо осі хитань, яка проходить в основному паралельно до осі обертання ниткоподавального барабанчика 4 Фрикційний ниткоподавач по п 1, який відрізняється тим, що нитконапрямний важіль виконаний підпружиненим 5 Фрикційний ниткоподавач по п 1, який відрізняється тим, що пристрій утворення вібрації з'єднаний з підшипниковим пристроєм хитного важеля для надання йому вібраційного руху, направленого поперек до його осі хитань 6 Фрикційний ниткоподавач по п 1, який відрізняється тим, що оснащений нитконатяжником, який утримує нитку, що проходить до ниткоподавального барабанчика, а пристрій утворення вібрації з'єднаний з розташованим між нитконатяжником та ниткоподавальним барабанчиком, щонайменше короткочасно контактуючим з ниткою, нитконапрямним елементом, з метою надання йому вібраційного руху 7 Фрикційний ниткоподавач по п 1, який відрізняється тим, що опорна поверхня ниткоподавального барабанчика є переривчастою 8 Фрикційний ниткоподавач по п 1, який відрізняється тим, що опорна поверхня ниткоподавального барабанчика утворена перемичками 9 Фрикційний ниткоподавач по п 8, який відрізняється тим, що сусідні перемички попарно утворюють між собою кут 10 Фрикційний ниткоподавач по п 1, який відрізняється тим, що перед ниткоподавальним барабанчиком розташований вхідний нитконапрямний елемент, а позаду нього - вихідний нитконапрямний елемент, причому як вхідний, так і вихідний нитконапрямні елементи є доступними для обслуговування з робочої сторони ниткоподавача, а траєкторія руху нитки по ниткоподавальному барабанчику проходить по відрізку, повернутому до робочої сторони пристрою о о (О ю 54609 Винахід відноситься до текстильної промисловості і може бути використаний у пристроях, призначених для подавання ниток до ниткообробних машин, особливо до таких, де нитки витрачаються періодично та з коливаннями у часі Для подавання ниток до ниткообробних машин, особливо до таких, де нитки витрачаються періодично та з коливаннями у часі, часто застосовуються так звані фрикційні ниткоподавачі Останні мають у своєму складі ниткоподавальний барабанчик із сталою КІЛЬКІСТЮ обертів з опорною поверхнею для нитки Ниткоподавальний барабанчик обкручується ниткою під кутом, який частіше всього менший ніж 360 градусів Крім того, нитка проходить через вушко нитконапрямного важеля, причому положення важеля впливає на кут обкручування Нитконапрямний важіль утримується на відстані від ниткоподавального барабанчика у більшості випадків за рахунок пружності У разі припинення витрачання нитки ниткообробною машиною, нитконапрямний важіль трохи піднімає нитку над ниткоподавальним барабанчиком або зменшує кут обкручування так, що подавання нитки повністю припиняється Тим самим, витрачання нитки керує и подаванням Для функціонування такого типу ниткоподавача важливим є коефіцієнт тертя, який існує між ниткою та-опорною поверхнею Під час роботи коефіцієнт тертя змінюється під впливом речовин, як то масло, віск та ІНШІ, ЯКІ поступають разом із ниткою і відкладаються на опорній поверхні Під їх впливом, а також за рахунок старіння власне фрикційного покриття, виконаного, наприклад, із пластмаси або гуми, поступово змінюється характер живлення пристрою Якщо коефіцієнт тертя між поверхнею тертя та ниткою високий, то нитка має тенденцію прилипати до поверхні тертя Це може привести до того, що вимикання, залежне від коефіцієнта тертя, тобто зупинення подавання нитки фрикційним ниткоподавачем, здійснюється неправильно Так, наприклад, нитка при відхиленні нитконапрямного важеля не сходить із барабана і тому и подача продовжується Навіть якщо нитка і ВІДДІЛЯЄТЬСЯ від фрикційного покриття, при більш тривалій її нерухомості, за рахунок залишкового контакту між ниткою та поверхнею тертя обертового барабана, може виникнути пошкодження нитки та/або фрикційного покриття Гумові покриття найбільш впливові у цьому плані Надто малий коефіцієнт тертя також порушує правильне функціонування фрикційного ниткоподавача у разі, якщо подавання нитки починається раптово, після чого припиняється, а потім нитка знову повинна подаватися Відомим Є фрикційний ниткоподавач, що вибраний у якості прототипу й описаний у патенті США №4058245, який для уникнення вищезазначених недоліків оснащений спеціальним ниткоподавальним барабанчиком Ниткоподавальний барабанчик має опорну поверхню, виконану у вигляді звивистої кільцевої канавки У наступній формі виконання опорна поверхня утворена спицями барабанчика або штифтами, утримуваними на барабанчику, розташованими по колу, пере хрещуючись один з одним під гострим кутом у радіальному напрямку Нитка, розміщена навколо барабанчика, розташована зигзагоподібно між штифтами або спицями Розподіл опорної поверхні на окремі поверхні, а також зигзагоподібне направляння нитки приводять до інших умов, ніж ті, що виникають при застосуванні ниткоподавальних барабанчиків по суті циліндричної форми з пластмасовим або гумовим покриттям Але функціонування й такого фрикційного ниткоподавача також залежить від тертя між опорною поверхнею та ниткою Тертя у свою чергу залежить від типу пряжі та виду нитки Адже конструкція прототип не забезпечує надійного функціонування фрикційного ниткоподавача внаслідок утрудненого подолання значного тертя спокою у разі прилипання нитки до опорної поверхні, а також неможливості його використання для надійного подавання критичних ниток, що можуть витримувати лише незначне напруження Прототип має наступну сукупність ознак, які збігаються з суттєвими ознаками пристрою, що заявляється, а саме "Фрикційний ниткоподавач для подавання щонайменше однієї нитки, що містить щонайменше один нитконапрямний елемент, через який або уздовж якого під час функціонування проходить нитка, щонайменше один ниткоподавальний барабанчик, який змонтований за допомогою несучого пристрою з можливістю обертання навколо заданої осі на опорі, призначеній для поєднання з ниткообробною машиною, причому ниткоподавальний барабанчик оснащений опорною поверхнею для фрикційного транспортування нитки, нитконапрямний важіль, який установлений на опорі за допомогою підшипникового пристрою та на якому закріплений нитконапрямний елемент, розташування якого впливає на фрикційне з'єднання між ниткою та опорною поверхнею " В основу винаходу поставлено задачу вдосконалення фрикційного ниткоподавача шляхом виконання його з пристроєм вібраційного збудження нитки, і за допомогою цього забезпечити надійність функціонування фрикційного ниткоподавача і покращення умов подавання ним нитки до ниткообробної машини Поставлена задача досягається за допомогою фрикційного ниткопадавача для подавання щонайменше однієї нитки, що містить щонайменше один нитконапрямний елемент, через який або уздовж якого під час функціонування проходить нитка щонайменше один ниткоподавальний барабанчик, який змонтований за допомогою несучого пристрою з можливістю обертання навколо заданої осі на опорі, призначеній для поєднання з ниткообробною машиною, причому ниткоподавальний барабанчик оснащений опорною поверхнею для фрикційного транспортування нитки, нитконапрямний важіль, який установлений на опорі за допомогою підшипникового пристрою та на якому закріплений нитконапрямний елемент, розташування якого впливає на фрикційне з'єднання між ниткою та опорною поверхнею, який згідно з винаходом додатково містить пристрій утворення вібрації, призначений для подавання вібраційного руху на нитку Завдяки наданню нитці вібрації вона у нерухомому стані майже повністю може ВІДДІЛЯТИСЯ ВІД ниткоподавального барабанчика, при цьому між ниткою та ниткоподавальним барабанчиком залишається тільки незначна контактна зона, у якій нитка прилягає до ниткоподавального барабанчика зовсім без або лише з незначною напругою Завдяки цьому нитка може тривалий час перебувати в нерухомому стані на ниткоподавальному барабанчику без загрози пошкодження и або ниткоподавального барабанчика при поновленні подачі нитки Таким чином, зокрема, при зупиненні живлення, значно полегшується відділення нитки від опорної поверхні ниткоподавального барабанчика, а також зводиться до мінімуму залишковий контакт між ниткою та ниткоподавальним барабанчиком У разі прилипання нитки до опорної поверхні, тертя спокою може бути подолане за рахунок впливу вібрації на нитку, нитконапрямний елемент, ниткоподавальний барабанчик, нитконапрямний важіль або інший елемент, що значно покращує процес розмотування(припинення подавання нитки) Це стосується, зокрема, але не виключно, ниткоподавальних барабанчиків, які мають покриття з високим коефіцієнтом тертя або структуровану поверхню, яка забезпечує добре пересування нитки Крім того, це стосується зокрема, також ниток із високим коефіцієнтом тертя Далі вигідним є те, що забруднення, які приводять до прилипання нитки, як то шліхта, масло та ІНШІ, не викликають зовсім або тільки у незначній мірі залишкове приклеювання нитки Таким чином, здійснені заходи, направлені на утворення певної вібрації при контакті між ниткою та ниткоподавальним барабанчиком, у значній мірі покращують розмотування нитки, а саме переривання захоплення нитки ниткоподавальним барабанчиком Отже запропоноване виконання забезпечує надійність функціонування фрикційного ниткоподавача і покращення умов подавання ним нитки до ниткообробної машини При цьому ниткоподавач, згідно з винаходом, може застосовуватися для різноманітних ниток із різними фрикційними властивостями Зміни коефіцієнта тертя завдяки вібраційній підтримці не впливають на правильність функціонування пристрою Пристрій утворення вібрації може бути поєднаний з підшипниковим пристроєм та/або несучим пристроєм та/або нитконапрямним елементом із метою передачі вібраційного руху нитконапрямному важелю та/або ниткоподавальному барабанчику або нитконапрямному елементу Це дає змогу використати в залежності від потреби один або декілька нитконапрямних елементів для передачі вібрації на нитку, при цьому нитка зазнає вібрації саме в місцях стикання з опорними поверхнями елементів фрикційного ниткоподавача, що забезпечує найбільш ефективне використання енергії вібрації, спрямувати дію вібрації на нитку в певному напрямку на нитку Завдяки цьому покращується функціонування фрикційного ниткоподавача Нитконапрямний важіль може являти собою хитний важіль, на вільному КІНЦІ ЯКОГО закріплений 54609 нитконапрямний елемент таким чином, що при коливанні нитконапрямного важеля нитконапрямний елемент може наближатися до ниткоподавального барабанчика або віддалятися від нього, при цьому нитконапрямний важіль змонтований за допомогою підшипникового пристрою з можливістю хитання переважно навколо осі хитань, яка проходить в основному паралельно до осі обертання ниткоподавального барабанчика Таке хитке виконання важеля дозволяє виконувати його жорстким Якщо важіль є жорстким, другий підшипниковий пристрій забезпечує рухому, наприклад, із можливістю хитання опору Незалежно від цього підшипниковий пристрій(підшипник кочення або нерухома обойма) може бути поєднаним із пристроєм утворення вібрації, який змушує вібрувати нитконапрямний важіль, а також розташований на ньому нитконапрямний елемент Ці вібрації через нитконапрямний елемент у більшій або меншій мірі можуть передаватися і нитці Хитний нитконапрямний важіль забезпечує утримання нитконапря много елемента, розташування якого по відношенню до ниткоподавального барабанчика може змінюватися в залежності від натягу нитки Нитконапрямний важіль може бути виконаний підпружиненим Таке виконання нитконапря много важеля забезпечує простоту регулювання сили, якою завчасно натягується важіль, наприклад, за допомогою пружини розтягання, точка підвішення якої може регулюватися Регулювання сили дає змогу пристосування до різних натягів та якостей нитки У поєднанні з дією пристрою утворення вібрацій, що передаються на нитку, останнє дає змогу фрикційному ниткоподавачу працювати з нитками, які можуть витримувати лише незначне напруження Крім того, обробці можуть піддаватися критичні нитки, схильні до сильного прилипання на ниткоподавальному барабанчику Це стосується й всіх типів ниткоподавальних барабанчиків Підпружинено виконані важелі в той же час забезпечують створення дуже простих конструкцій Пристрій утворення вібрації може бути поєднаний з підшипниковим пристроєм хитного важеля з метою надання йому вібраційного руху, направленого поперек до його осі хитань При поєднанні першого підшипникового пристрою для ниткоподавального барабанчика та/або нитконапрямного елемента, розташованого перед або позаду ниткоподавального барабанчика, з пристроєм утворення вібрації, утворюється вібраційних рух, який передається на нитку При цьому в залежності від необхідності вібраційний рух може бути спрямованим Наприклад, можливі вібрації поперек відповідної осі обертання, уздовж відповідної осі обертання або хитання, а також навскоси до неї Якщо пристрій утворення вібрації впливає на нитконапрямний елемент, розташований перед або позаду ниткоподавального барабанчика, напрямок вібрації може проходити упоперек нитки паралельно осі обертання ниткоподавального барабанчика або у поперечному напрямку до останнього Принципово утворення вібрації можуть здійснювати й накладені коливання так, що ВІДПОВІДНИЙ вібруючий елемент рухається не по 54609 8 ниткоподавального барабанчика Переваги окремих форм виконання винаходу можна побачити на кресленнях, чи з опису, або вони є предметом залежних пунктів формули Приклади виконання винаходу наочно пояснюються на кресленнях, де фіг 1 - вібраційно - фрикційний ниткоподавач на ВІСІМ ниток у перспективному зображенні, фіг 2 - вібраційно - фрикційний ниткоподавач по фиг 1 у схематичному вигляді збоку під час подавання нитки, фіг 3 - вібраційно - фрикційний ниткоподавач по фіг 1 та 2 у схематичному вигляді збоку під час розмотування нитки, фіг 4 - вібраційно - фрикційний ниткоподавач по фіг 1 - 3 у схематичному вигляді збоку з розмотаною ниткою, фіг 5 - вібраційно - фрикційний ниткоподавач по фіг 1 - 4 у перспективному зображенні та розрізі, фіг 6 - спицевий ниткоподавальний барабанчик, частковий спрощений вигляд, фіг 7 - 10 - вібраційно - фрикційні ниткоподавачі у різних формах виконання та відповідному схематичному зображенні, фіг 11 - 13 - пристрої утворення вібрації у різних формах виконання та відповідному схематичному зображенні Завдяки такій формі виконання полегшуються На фіг 1 зображений вібраційно - фрикційний умови змотування нитки з ниткоподавального баниткоподавач 1, який має у сукупності ВІСІМ НИТКОрабанчика, так як контакт нитки з поверхнею бараподавальних ЛІНІЙ І ТИМ самим ВІСІМ ниткоподавабана у цьому випадку переривчастий Це у свою льних систем 2а - 2п принципово однокової консчергу забезпечує добре функціонування фрикційтрукції, до яких належать ВІДПОВІДНО ПО одному ного ниткоподавача нитконатяжнику 3, одному нитконапрямному вушку 4, одному нитконапрямному важелю 5, одному Опорна поверхня ниткоподавального барабаниткоподавальному барабанчику 6, а також ниткончика може бути утворена перемичками напрямні вушка 7, розташовані на ВИХІДНІЙ стороні У цьому випадку подавання нитки ниткоподаЗ метою розрізнення, позиції ВІДПОВІДНИХ елеменвальним барабанчиком здійснюється при контакті тів на фіг 1 помічені літерами нитки лише з поверхнями перемичок Це покращує умови змотування нитки з ниткоподавального баНиткоподавальні барабанчики 6а - 6п утримурабанчика за рахунок значного зменшення площі ються на спільному валі 8, з яким вони поєднані контакту нитки з ниткоподавальним барабанчиком нерухомо і який виконує функцію несучого пристрою для ниткоподавальних барабанчиків Вал 8 Указані сусідні перемички ниткоподавального змонтований обертально на підшипниковому прибарабанчика можуть утворювати між собою кут строї, розміщеному у корпусі 9 і не зображеному Таке виконання дозволяє розташувати нитку на кресленні, і утворює опорний вузол для ниткоміж перемичками ниткоподавального барабанчика подавального барабанчика 6 Корпус 9, крім того, зигзагоподібно, тобто утворити для нитки зигзагомає в собі кутову передачу, вихідною ланкою якої подібний шлях, і тим самим зменшити прослизанє вал 8, а вхідний вал якої утримує ведучі шківи ня нитки відносно опорних поверхонь перемичок і 10, призначені для приводу ниткоподавальних покращуються умови подавання нитки фрикційним барабанчиків 6а - 6п ниткоподавачем, що забезпечує не тільки добре функціонування пристрою, а й якісне мотання нитЯк показано на фіг 2, корпус 9 на одній стороні ки, незалежно від її типу оснащений затискачем 11, призначеним для кріплення вібраційно - фрикційного ниткоподавача 1 Перед ниткоподавальним барабанчиком може до ниткообробної машини, наприклад, круглотрибути розташований вхідний нитконапрямний елекотажної або іншої трикотажної машини Ведучі мент, а позаду нього - вихідний нитконапрямний шківи 10, як і ВІДПОВІДНІ ведучі шківи інших ниткоелемент, причому як вхідний, так і вихідний ниткоподавачів, знаходяться у зачепленні з ведучим напрямні елементи є доступними для обслуговупасом, від якого вони приводяться до руху Нитковання з робочої сторони ниткоподавача, а траєкподавальні системи 2 вібраційно - фрикційного торія руху нитки по ниткоподавальному ниткоподавача 1 ідентичні між собою Тому настубарабанчику проходить по відрізку, повернутому пний опис зображеної на фіг 2 ниткоподавальної до робочої сторони пристрою системи 2п стосується також усіх інших ниткопоЗавдяки такому конструктивному виконанню давальних систем 2а, Ь, с, d, e, f, g, чому у наступзначно полегшується обслуговування фрикційного ному описі додаткові літерні індекси при номерах ниткоподавача, так як при цьому під час заправпозицій значною мірою опущені ляння нитки вона не повинна протягатися позаду ЛІНІЙНІЙ, а по еліптичній або коловій траєкторм(коливається) Тим самим вібраційний рух перетворюється у орбітальний рух з невеликим радіусом Фрикційний ниткоподавач може бути оснащений нитконатяжником, який стримує нитку, що проходить до ниткоподавального барабанчика, а пристрій утворення вібрації поєднаний з розташованим між нитконатяжником та ниткоподавальним барабанчиком, щонайменше короткочасно контактуючим з ниткою, нитконапрямним елементом, з метою надання йому вібраційного руху Таке виконання доцільне у тому разі, коли фрикційний ниткоподавач поєднаний з трикотажною машиною, яка потребує споживання нитки, що утримується з натягом під час її проходження від ВІДВІДНОГО направляючого вушка ниткоподавача до машини При цьому забезпечується надійний процес розмотування нитки при проходженні фрикційного ниткоподавача Вібрація зазначеного нитконапрямного елемента передається нитці і запобігає її прилипанню до ниткоподавального барабанчика Тому нитка може одразу відокремитися від ниткоподавального барабанчика, якщо витрачання нитки зменшиться Опорна поверхня ниткоподавального барабанчика може бути виконана переривчастою 54609 На робочій стороні корпусу 9, протилежній розташуванню затискача 1 1 , встановлений кронштейн 12 для кріплення нитконатяжника 3, який являє собою тарілчасте гальмо з двома гальмівними тарілками 13, 14, розміщеними на спільному штифті або цапфі 15 Гальмівні тарілки 13, 14 зазнають попереднього регульованого напруження за допомогою пружини стиску 16, яка опирається на гайку з накаткою 17 Можливим є застосування й інших гальмівних типів, як то попередньо напружені магнітні гальма, вібраційнонапружені гальма, гальма обхвату або ІНШІ пристрої, стримуючі рух нитки На кронштейні 12 поблизу нитконатяжника З закріплене нитконапрямне вушко 4, від якого подавана нитка 18 відводиться до наступного вушка 19, виконаного, як показано на фіг 5, переважно у вигляді відкритого гачка з керамічною вставкою 20 Вушко 19 утримується на поворотному важелі 2 1 , змонтованому на корпусі 9 з можливістю хитання навколо осі хитань 22 Через опорну шийку 23 та шатун поворотний важіль 21 з'єднаний з ексцентриком 24, який нерухомо з'єднаний з ниткоподавальним барабанчиком 6 Тому при кожному оберті ниткоподавального барабанчика 6 вушко 19 здійснює короткопоступальнйй вібраційний рух у напрямку стрілки 25, наведеній на фіг 5 Поворотний важіль 2 1 , шатун та ексцентрик утворюють вібраційний генератор 26 Вісь хитань 22 проходить паралельно до осі обертання ниткоподавального барабанчика 6, яка на фіг 7 позначена штрихпунктирною ЛІНІЄЮ 27 Напрямок руху вібрації майже відповідає напрямку руху нитки 18, що проходить до ниткоподавального барабанчика 6 Альтернативно або додатково нитконапрямне вушко 4 або інший елемент що повністю або частково контактує з ниткою, може бути поєднаний з електричним, електромагнітним або механічним вібраційний генератором, який працює у тривалому режимі або вмикаємим за необхідністю В обох формах виконання(вібрація вушка 19 або вібрація вушка 4) нитка зазнає вібрації у зоні між нитконатяжником 3 та ниткоподавальним барабанчиком 6 У принципі ниткоподавальний барабанчик 6 може мати різноманітні типи виконання Наприклад, він може бути утворений дископодібним барабаном, оснащеним по зовнішньому периметру ВІДПОВІДНИМ покриттям, наприклад, пластмасовим або гумовим Переважним, однак, є спицевий барабанчик, зображений на фіг 5 і 6 частково й у трохи спрощеному вигляді Цей ниткоподавальний барабанчик 6 по своєму зовнішньому периметру оснащений круговою канавкоподібною заглибиною, у якій по черзі розташовані перемички 28, 29, які перехрещуються між собою по колу При цьому перемички 28, 29 нахилені в основному у радіальному напрямку, але до осі обертання 27, та розміщені на відстані одна від одної Сусідні перемички 28, 29 не стикаються одна з одною і утворюють між собою кут Цей кут є переважно гострим, але незалежно від цього, нитка 18, що обпирається на ниткоподавальний барабанчик 6, здійснює зигзагоподібний рух Штифти або перемички 28, 29 утворюють для нитки 18 неодноразово перервану контактну поверхню ЗО 10 Як показано на фіг 2, нитка 18, крім того, проходить через вушко 3 1 , закріплене на вільному КІНЦІ нитконапрямного важеля 5 Вушко 31 або інший нитконапрямний елемент, утримуваний на нитконапрямному важелі 5, розташовано при цьому на деякій радіальній відстані від осі обертання 27 ниткоподавального барабанчика 6, причому радіальна відстань може змінюватися або регулюватися шляхом повертання нитконапрямного важеля 5 Як зокрема показано на фіг 5, нитконапрямний важіль 5 установлений з можливістю хитання навколо осі хитань 32, яка проходить паралельно до осі обертання 27 ниткоподавального барабанчика 6 При цьому позначений на фіг 5 пружинний механізм 33 попередньо натягає нитконапрямний важіль 5 у положення, у якому його вушко 31 знаходиться як можна далі від ниткоподавального барабанчика 6 Жорсткість пружини пружинного механізму 33 має таку величину, що нитка 18 може підтягати нитконапрямний важіль 5 до ниткоподавального барабанчика 6, коли вона натягається трикотажною машиною Для варіації вихідного натягу нитки та/або пристосування вібраційно фрикційного ниткоподавача 1 до різних типів нитки жорсткість пружини та/або відрізок хитання нитконапрямного важеля 5 можуть бути виконані регульованими Подальший шлях проходження нитки після ниткоподавального барабанчика 6 визначається нитконапрямним вушком 7, а при необхідності й іншими нитконапрямними вушками 34а, 34Ь, через які проходить нитка 18 Між обома нитконапрямними вушками 34а, 34Ь, як видно на фіг 5, встановлено пристрій блокування зворотного руху нитки, який складається зі стопорного важеля 35, закріпленого з можливістю хитання, та гальмівного елемента 36, який на плоскій ДІЛЯНЦІ, розташованій під гострим кутом до нитки, має V-подібний проріз Стопорний важіль 35, як і гальмівний елемент 36, своїм гачкоподібним кінцем, що виступає з корпусу 9, навантажує нитку 18 Його інший кінець знаходиться у корпусі і поєднаний зі стопорним контактом 37 Якщо стопорний важіль 35 стикається зі стопорним контактом 37, машина зупиняється Гальмівний елемент 36 розташований, наприклад, у безпосередній близькості до нитконапрямного вушка 34а так, що натягнута між нитконапрямними вушками 34а, 34Ь нитка 18 проходить через V-подібний проріз, не торкаючись останнього Якщо нитка 18 проходить між нитконапрямними вушками 34а, 34Ь без натягу, стопорний важіль 35 трохи схиляється донизу та вдавлює нитку 18 у Vподібний проріз гальмівного елемента 36 При цьому нитка 18 затискається і не має можливості рухатися у зворотному напрямку Однак, стопорний важіль 35 не стикається зі стопорним контактом 37 Машина не зупиняється Вимикач спрацьовує лише у випадку, коли стопорний важіль зовсім опускається донизу, що трапляється тільки при повністю ненатягненій нитці або у разі її розірвання Описаний вище вібраційно - фрикційний ниткоподавач 1 працює наступним чиним Під час роботи приводний зубчастий пас, що 12 11 54609 знаходиться у зачепленні щонайменше з одним бэрэбэнчикэ 6 Тим сэмим подэчэ нитки 18 є поведучим шківом 10, обертає останній і, тим самим, вністю вщрегульовэною, э ниткэ 18 ввэжэеться через незображений на кресленні привід надає "розмотэною" Подэчэ нитки не здійснюється Від рух валу 8 з ниткоподавальним барабанчиком 6 вушкэ 31 ниткэ 18 через ниткоподэвэльний бэрэНитка 18 проходить між гальмівними тарілками 13, бэнчик 6 проходить до нитконэпрямного вушкэ 7 і 14 нитконатяжника 3 через нитконапрямне вушко 4 через подзльші нитконзпрямні вушкэ 34э тэ 34Ь до вушка 19 Припустимо, що ниткообробній, наподэеться нэ мэшину Однэк, кут обкручувэння нэ приклад, трикотажній машині, яка поєднана з вібниткоподэвэльному бэрэбэнчику 6 є нэспльки раційно - фрикційним ниткоподавачем 1, необхідмэлим, що тертя між ниткою 18 тэ ниткоподэвэльна нитка 18, яка утримується з натягом під час її ним бэрэбэнчиком 6 не вистэчэе, щоб підтягати проходження від нитконапрямного вушка 34Ь до нитку 18 і тим сэмим нэближэти хитний взжіль 5 машини При цьому нитка 18 торкається неоднодо ниткоподэвэльного бэрэбэнчикэ 6 Це тривэе разово перервану контактну поверхню ЗО ниткоподоти, доки ниткэ 18 ненэтягненэ давального барабанчика 6 Одночасно вушко 31 Вушко 19 зэзнэе постійної вібрації, яка перезнаходиться під впливом(незначноі) сили, познадається йому від зобрэженого нэ фіг 5 ексцентриченої на фіг 2 стрілкою 38, яка спрямована на те, кового мехзнізму(вібрзційного генерэторэ 26) Це щоб припідняти нитку 18 над ниткоподавальним мзє особливе знэчення, передусім, при розмотубарабанчиком 6 Однак, поки витрачання нитки взнні нитки 18, тобто при різкому переході від ропідпорядкованою машиною є достатнім, нитконапбочого стану, зобрэженого нэ фіг 2, де ниткэ 18 рямний важіль 5 не може це робити - нитка 18 заподэеться, до стану, що зобрэжений нэ фіг 4, де лишається у контакті з ниткоподавальним барабаподэчэ нитки не відбувзється Якщо витрзчзння нчиком 6 і позитивно подається останнім Це нитки текстильною мзшиною рэптово припиняєтьпоказано на фіг 2 Нитка 18 контактує з ниткоподася, ниткэ 18 спочзтку ще торкэеться ниткоподэвэвальним барабанчиком 6 під кутом обкручування, льного бэрэбэнчикэ 6 Унаслідок и прилипання до який складає приблизно 270 градусів Нитконапниткоподавэльного бэрэбэнчикэ 6 може виникнути рямний важіль 5 утримується ниткою 18 з подопевнэ тенденція, коли ниткэ, що більш не приймзланням відносно слабшої сили пружинного механіється ВІДПОВІДНОЮ мзшиною, може бути зэхвэчезму 33(зображеного на фіг 5 лише схематично) ною ниткоподэвэльним бэрэбэнчиком у нэпрямку так, що вушко 31 знаходиться поблизу окружності обертэння, що стане причиною неможливості виниткоподзвального барзбзнчикз 6 конэння нитконэпрямним вэжелем 5 своїх функцій під чэс розмотувэння нитки 18 Вібрзція ж ниткоЯкщо витрзчзння нитки підпорядковзною мзнэпрямного вушкэ 19 передзється нитці 18 і зэпошиною зменшується збо припиняється зовсім, бігає и прилипэнню до ниткоподэвэльного бэрэниткоподэвэльний бэрэбэнчик 6 подзє спочзтку бэнчикэ 6 Тому ниткэ 18 може одрэзу короткочзсно трохи більше нитки, ніж и проходить відокремитися від ниткоподэвэльного бэрэбэнчидо мзшини через нитконзпрямне вушко 7 тз ниткэ 6, якщо витрзчзння нитки зменшиться Особликонапрямні вушка 34а, 34Ь Завдяки цьому нитково зэ допомогою цього зэходу вдэеться обходитинапрямний важіль 5 може відкинутися під дією ся відносно мэлими силзми нэ нитконэпрямному пружини попереднього натягу та підняти нитку 18, взжелі 5, і тим сэмим прэцювэти з ниткэми 18, які як це показано на фіг 3, над ниткоподавальним можуть витримувэти лише незнэчне нэпруження барабанчиком 6 Кут обкручування ниткоподаваКрім того, обробці можуть тддэвэтися критичні льного барабанчика 6 ниткою 18 значно зменшунитки, схильні до сильного прилипэння нэ ниткоється Однак, незначна КІЛЬКІСТЬ НИТКИ ще може подэвэльному бэрэбэнчику 6 Це стосується й подаватися, наприклад, за рахунок фрикційного ниткоподэвэльних бзрзбзнчиків 6, які ззмість зоз'єднання У зображеному на фіг 3 проміжному брзженої конструкції мзють циліндричну поверхню положенні нитка 18 контактує з ниткоподавальним з плэстмэсовим эбо гумовим покриттям Вібрзція барабанчиком 6, перш ніж пройти до вушка 31 нидопомзгзє нитці долэти гэльмувэння нитконзтяжтконапрямного важіля 5, від якого вона досягає никэ 3 і, тим сэмим, підтримувати процес розмотунитконапрямного вушка 7, майже не торкаючись вання ниткопод звального барзбзнчикз 6 Контзкт між ниткою 18тэ ниткоподэвэльним бэрэбэнчиком 6 є Відступаючи від вищеописэних форм виконэннезнзчним тз без тиску нитки 18 нз ниткоподэвэня, вібрації у вібраційно - фрикційному ниткоподзльний бэрэбэнчик 6 При відповідному розтэшувзчі 1 можнэ викликэти й іншим шляхом Нэпривзнні вушкэ 19 тз нитконэпрямного вушкэ 7 ниткэ клэд, ниткэ короткочзсно може бути відхиленз зз може бути зовсім піднятою нэд ниткоподэвэльним допомогою штифтэ эбо якогось іншого елементэ бэрэбэнчиком 6, тэк що у розмотэному стзні вонэ эбо вібрзція може бути подэнэ нз неї, причому у більш не торкэеться останнього У цих випэдкэх більшості випздків несуттєво, у якому МІСЦІ між ниткэ 18 не пошкоджується нэвпъ після зупинки нитконзтяжником 3 тэ ниткоподэвэльним бэрэбэмэшини нэтривэлий чэс нчиком 6 ниткэ 18 отримзє вібраційний рух Якщо ниткообробнэ мэшинэ й подзлі не виЯк схемэтично покэзэно нэ фіг 7, вібрзція мотрэчэе зовсім эбо лише незнэчну КІЛЬКІСТЬ нитки же бути подэнэ нэ і нитконэпрямний взжіль 5 З 18, нитконэпрямний взжіль 5 може відхилятися і цією метою, нэприклэд, можливо спочзтку розмісдалі, а вушко 31 віддалятися від ниткоподэвэльнотити нитконэпрямний взжіль 5 у нерухомій шзрніго бэрэбэнчикэ 6 тэ його осі обертэння 27, як це рній точці 39, поєднзвши нитконэпрямний взжіль 5 покэзэно нэ фіг 4 У цьому рззі вушко 31 ззймзє з пружиною попереднього нэпруження 40 Остання позицію, у якій ниткэ 18 просувзється від вушкэ 19 може бути підвішеною нэ вібрзційному генерзторі до вушкэ 31 не торкэючись ниткоподэвэльного 26, ззвдяки чому коливзння зрештою досягають 14 13 54609 вушка 31 нитконапрямного важеля 5 Здатна до разі, якщо нитка 18 ненатягнена вібрацій система, утворена поєднанням пружини У принципі, вібраційний генератор може мати попереднього напруження 40 з нитконапрямним різні конструкції Згідно З фіг 5 він може бути побуважелем 5, може настроюватися на резонанс або дований у вигляді ексцентрикового пристрою На поза таким У такій формі виконання ниткоподавафіг 11 зображена альтернативна форма виконанльний барабанчик 6 закріплений з можливістю ня, де привідний кулачок 41 періодично контактує обертання на нерухомому підшипниковому призі штовхачем 42 з метою надання останньому кострої Нерухомо встановлені також нитконапрямні роткого ходу Штовхач 42 може бути попередньо вушка 7 та вушка 19 напруженим у відношенні кулачка 41 за допомогою пружини 43 Привідний кулачок 41 може обертатиТе саме стосується також форми виконання, ся синхронно з ниткоподавальним барабанчиком відображеної на фіг 8, де вібрації піддається той 6, а при необхідності і з меншою або більшою КІЛЬже нитконапрямний важіль 5 Для цього знов таки КІСТЮ обертів Крім того, під час одного оберту він застосовується вібраційний генератор 26, який діє може здійснювати кілька поштовхів, якщо на його на шарнірну точку 39 нитконапрямного важеля 5 поверхні, ВІДМІННО від зображення на фіг 10, викоАле пружина попереднього напруження 40 у цьому нано декілька опуклостей випадку підвішена на нерухомій точці підвісу І тут знов таки можливі як настройка у резонанс, так і Більш ТОГО, можливе електричне утворення віробота вібраційного генератора 26 при частоті, яка брації На фіг 12 наведена схема вібраційного гевідрізняється від резонансної частоти, регламеннератора 26 такого типу, який у своєму складі має тованої нитконапрямним важелем 5 та пружиною установлену нерухомо магнітну котушку 44 и попереднього напруження 40 стрижень 45, наприклад, магнітно поляризоваНИЙ(ПІВНІЧНИЙ полюс N, південний полюс S), підвіМожливо також відмовитися від використання шений за допомогою підпружинених стрічок або пружини попереднього напруження 40, якщо сам мембран 46, 47 і має можливість аксіального пенитконапрямний важіль 5 виконаний пружним і реміщення Якщо на магнітну котушку 44 подаєтьякщо він з'єднаний з вібраційним генератором 26 ся змінне напруження, якір електричного вібратобез можливості хитання Наприклад, може бути ра, яким є стрижень 45, коливається у напрямку застосоване нерухоме з'єднання Знов таки можстрілки, позначеної на фіг 12 Пристрій може бути ливим є збудження власного резонансу нитконапнастроєним як на резонанс, так і поза нього, і вирямного важеля 5 Можлива також робота поза користовується для надання вібрації окремим власним резонансом Вушко 31 у вищезазначених елементам, позначеним на фіг 7 - 10 або також на випадках може коливатися у площині, у якій профіг 5 Подавання вібрації може здійснюватися ходить нитка 18 На фіг 7 та 8 це була б площина безперервно або періодично у часі креслення Однак, при необхідності вібрація може також бути направленою й поперек напрямку проВібраційний генератор 26, зображений на ходження нитки 18 або поляризованою по колу фіг 13, призначений для утворення крутильного Можна також отримувати напрямки вібрацій, які коливання Він може використовуватись, напризмінюються у часі Важливим є те, щоб нитка 18 клад, як підшипниковий пристрій для ниткоподаперебувала під дією такої вібрації, що вона не мовального барабанчика 6 Дана конструкція складагла б прилипати до ниткоподавального барабанється з вала 8, розташованого у підшипнику 48, чика 6, а тертя зчеплення порушувалося щонайякий утримується ексцентриком 49 Ексцентрик 49 менше уточці відділення у свою чергу через подальший підшипник 50 установлений на нерухомій ПІДШИПНИКОВІЙ опорі 51 Цього можна досягти також при використанні Обертання ексцентрика 49 веде вал 8, незалежно форми виконання, зображеної на фіг 9, де вібрації від власного обертання останнього, по круговому піддається підшипниковий пристрій ниткоподавашляху, як це умовно показано на фіг 13 стрілкою льного барабанчика 6, тобто зокрема вал 8 Інші 52 Радіус цього орбітального руху переважно є елементи змонтовані знов таки нерухомо Установідносно малим і знаходиться у межах амплітуди влений на підшипнику з можливістю хитання нитколивань величиною приблизно 1мм При цьому конапрямний важіль 5 також не зазнає вібрації орбітальний рух може мати КІЛЬКІСТЬ обертів, яка Однак, відриванню нитки 18 від опорної поверхні не відповідає числу обертів ниткоподавального ЗО сприяє подавання вібрації, зокрема, на точку барабанчика Переважною є КІЛЬКІСТЬ обертів, бізіткнення змотуваної нитки 18 з ниткоподавальним льша за число обертів ниткоподавального барабарабанчиком 6 банчика 6 Те ж саме стосується й форми виконання згідно з фіг 10, де вібрації зазнає нитконапрямне вушЗавдяки вібраційно - фрикційному ниткоподако 7 Однак, у порівнянні з раніше описаними фовачу 1 з нитконапрямним важелем 5, призначеним рмами виконання, відрив нитки 18 від для протягання та розмотування нитки 18, застониткоподавального барабанчика 6 у цьому випадсовується вібрація, яку подають на нитконапрямні ку є більш складним Причиною цього може бути елементи 19, 31, 7 та ниткоподавальний барабанускладнена передача вібрації від нитконапрямного чик 6, із метою покращення властивості фрикційвушка 7 через нитку 18 на точку контакту між нитного ниткоподавача 1 по переміщенню нитки кою 18 та ниткоподавальним барабанчиком 6, у 15 54609 Фіг.2 Фіг.З Фіг.4 16 17 54609 Фіг.5 Фіг.б Фіг.7 Фіг.8 Фіг.9 18 19 20 54609 Фіг.10 Фіг.11 Фіг.12 Фіг.13 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
