Завантажити PDF файл.

Формула / Реферат

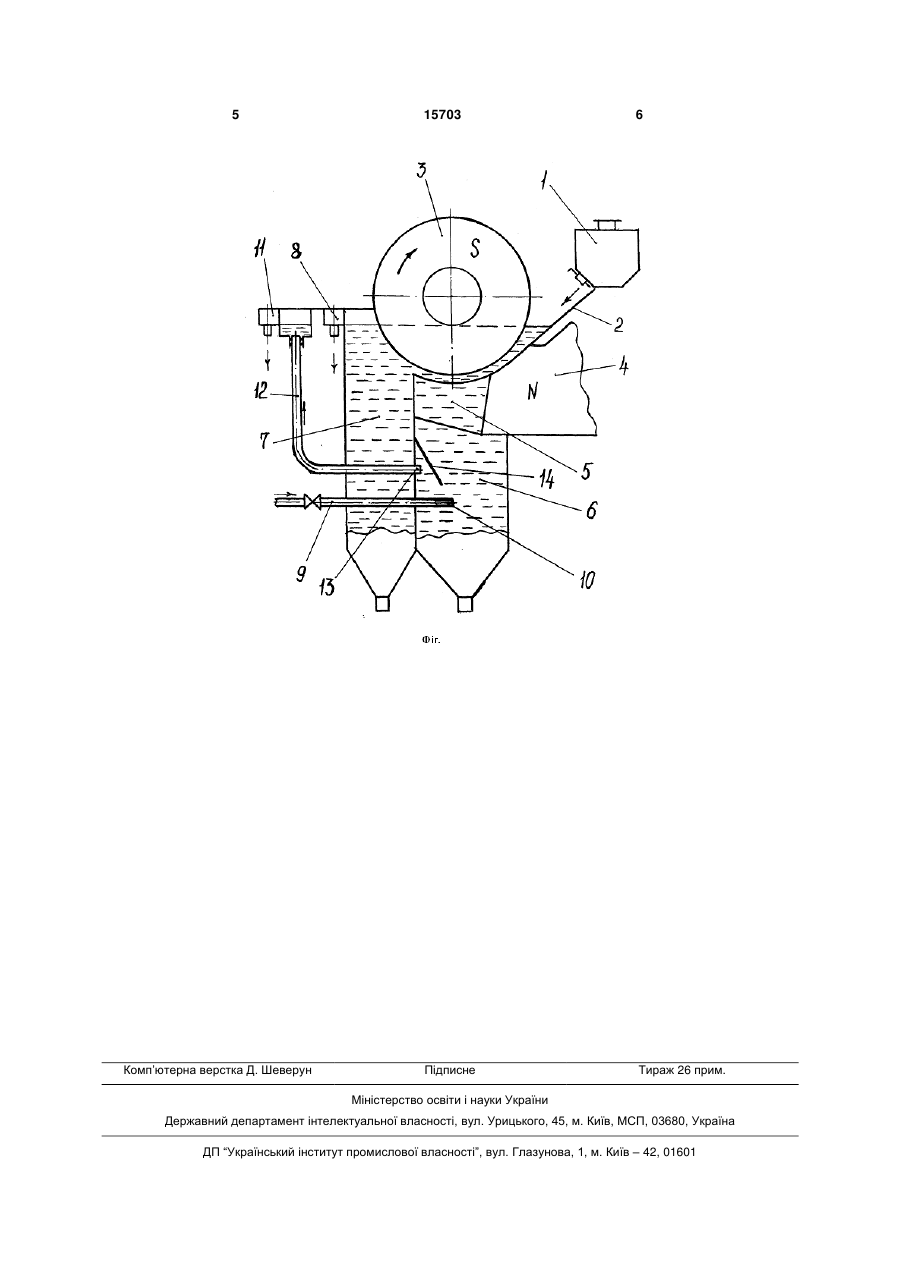

1. Електромагнітний валковий сепаратор, що містить живильник пульпи, валок з виступами і западинами на зовнішній поверхні, полюсний наконечник електромагнітної системи, що розташований з проміжком нижче валка і має розвантажувальні щілини для немагнітного матеріалу, які занурені в ванну приймання немагнітного матеріалу, що обладнана переливом, в яку занурений валок після полюсного наконечника у напрямку обертання валка, який відрізняється тим, що обладнаний трубопроводом подачі чистої води, що заведений своїм кінцем у ванну приймання немагнітного матеріалу нижче полюсного наконечника, а також обладнаний додатковим переливом, який з'єднаний додатковим трубопроводом з ванною приймання немагнітного матеріалу, кінець якого розташований вище кінця трубопроводу подачі чистої води, при цьому над кінцем додаткового трубопроводу на стінці ванни закріплений нахилений козирок, який нижньою кромкою заведений нижче кінця додаткового трубопроводу.

2. Електромагнітний валковий сепаратор за п.1, який відрізняється тим, що додатковий перелив виконаний з можливістю регулювання переливного рівня.

Текст

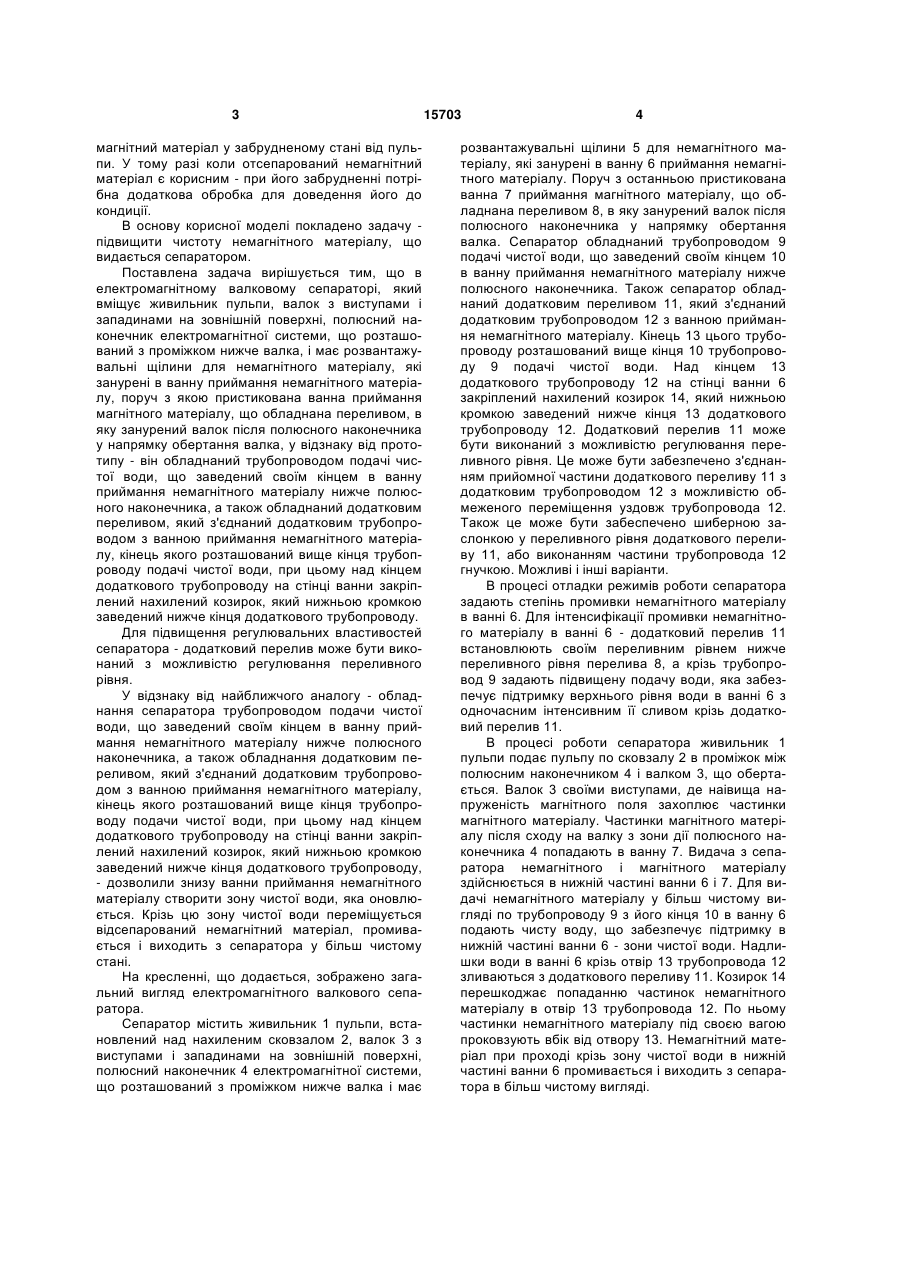

1. Електромагнітний валковий сепаратор, що містить живильник пульпи, валок з виступами і западинами на зовнішній поверхні, полюсний наконечник електромагнітної системи, що розташований з проміжком нижче валка і має розвантажувальні щілини для немагнітного матеріалу, які занурені в ванну приймання немагнітного матеріалу, що обладнана переливом, в яку занурений валок після полюсного наконечника у напрямку 3 магнітний матеріал у забрудненому стані від пульпи. У тому разі коли отсепарований немагнітний матеріал є корисним - при його забрудненні потрібна додаткова обробка для доведення його до кондиції. В основу корисної моделі покладено задачу підвищити чистоту немагнітного матеріалу, що видається сепаратором. Поставлена задача вирішується тим, що в електромагнітному валковому сепараторі, який вміщує живильник пульпи, валок з виступами і западинами на зовнішній поверхні, полюсний наконечник електромагнітної системи, що розташований з проміжком нижче валка, і має розвантажувальні щілини для немагнітного матеріалу, які занурені в ванну приймання немагнітного матеріалу, поруч з якою пристикована ванна приймання магнітного матеріалу, що обладнана переливом, в яку занурений валок після полюсного наконечника у напрямку обертання валка, у відзнаку від прототипу - він обладнаний трубопроводом подачі чистої води, що заведений своїм кінцем в ванну приймання немагнітного матеріалу нижче полюсного наконечника, а також обладнаний додатковим переливом, який з'єднаний додатковим трубопроводом з ванною приймання немагнітного матеріалу, кінець якого розташований вище кінця трубопроводу подачі чистої води, при цьому над кінцем додаткового трубопроводу на стінці ванни закріплений нахилений козирок, який нижньою кромкою заведений нижче кінця додаткового трубопроводу. Для підвищення регулювальних властивостей сепаратора - додатковий перелив може бути виконаний з можливістю регулювання переливного рівня. У відзнаку від найближчого аналогу - обладнання сепаратора трубопроводом подачи чистої води, що заведений своїм кінцем в ванну приймання немагнітного матеріалу нижче полюсного наконечника, а також обладнання додатковим переливом, який з'єднаний додатковим трубопроводом з ванною приймання немагнітного матеріалу, кінець якого розташований вище кінця трубопроводу подачи чистої води, при цьому над кінцем додаткового трубопроводу на стінці ванни закріплений нахилений козирок, який нижньою кромкою заведений нижче кінця додаткового трубопроводу, - дозволили знизу ванни приймання немагнітного матеріалу створити зону чистої води, яка оновлюється. Крізь цю зону чистої води переміщується відсепарований немагнітний матеріал, промивається і виходить з сепаратора у більш чистому стані. На кресленні, що додається, зображено загальний вигляд електромагнітного валкового сепаратора. Сепаратор містить живильник 1 пульпи, встановлений над нахиленим сковзалом 2, валок 3 з виступами і западинами на зовнішній поверхні, полюсний наконечник 4 електромагнітної системи, що розташований з проміжком нижче валка і має 15703 4 розвантажувальні щілини 5 для немагнітного матеріалу, які занурені в ванну 6 приймання немагнітного матеріалу. Поруч з останньою пристикована ванна 7 приймання магнітного матеріалу, що обладнана переливом 8, в яку занурений валок після полюсного наконечника у напрямку обертання валка. Сепаратор обладнаний трубопроводом 9 подачі чистої води, що заведений своїм кінцем 10 в ванну приймання немагнітного матеріалу нижче полюсного наконечника. Також сепаратор обладнаний додатковим переливом 11, який з'єднаний додатковим трубопроводом 12 з ванною приймання немагнітного матеріалу. Кінець 13 цього трубопроводу розташований вище кінця 10 трубопроводу 9 подачі чистої води. Над кінцем 13 додаткового трубопроводу 12 на стінці ванни 6 закріплений нахилений козирок 14, який нижньою кромкою заведений нижче кінця 13 додаткового трубопроводу 12. Додатковий перелив 11 може бути виконаний з можливістю регулювання переливного рівня. Це може бути забезпечено з'єднанням прийомної частини додаткового переливу 11 з додатковим трубопроводом 12 з можливістю обмеженого переміщення уздовж трубопровода 12. Також це може бути забеспечено шиберною заслонкою у переливного рівня додаткового переливу 11, або виконанням частини трубопровода 12 гнучкою. Можливі і інші варіанти. В процесі отладки режимів роботи сепаратора задають степінь промивки немагнітного матеріалу в ванні 6. Для інтенсифікації промивки немагнітного матеріалу в ванні 6 - додатковий перелив 11 встановлюють своїм переливним рівнем нижче переливного рівня перелива 8, а крізь трубопровод 9 задають підвищену подачу води, яка забезпечує підтримку верхнього рівня води в ванні 6 з одночасним інтенсивним її сливом крізь додатковий перелив 11. В процесі роботи сепаратора живильник 1 пульпи подає пульпу по сковзалу 2 в проміжок між полюсним наконечником 4 і валком 3, що обертається. Валок 3 своїми виступами, де наівища напруженість магнітного поля захоплює частинки магнітного матеріалу. Частинки магнітного матеріалу після сходу на валку з зони дії полюсного наконечника 4 попадають в ванну 7. Видача з сепаратора немагнітного і магнітного матеріалу здійснюється в нижній частині ванни 6 і 7. Для видачі немагнітного матеріалу у більш чистому вигляді по трубопроводу 9 з його кінця 10 в ванну 6 подають чисту воду, що забезпечує підтримку в нижній частині ванни 6 - зони чистої води. Надлишки води в ванні 6 крізь отвір 13 трубопровода 12 зливаються з додаткового переливу 11. Козирок 14 перешкоджає попаданню частинок немагнітного матеріалу в отвір 13 трубопровода 12. По ньому частинки немагнітного матеріалу під своєю вагою проковзують вбік від отвору 13. Немагнітний матеріал при проході крізь зону чистої води в нижній частині ванни 6 промивається і виходить з сепаратора в більш чистому вигляді. 5 Комп’ютерна верстка Д. Шеверун 15703 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Electromagnetic roll separator

Автори англійською

Mostyka Yurii Serhiiovych, Shutov Valerii Yuriiovych, Mostyka Arsenii Yuriiovych

Назва патенту російською

Электромагнитный валковый сепаратор

Автори російською

Мостика Юрий Сергеевич, Мостыка Юрий Сергеевич, Шутов Валерий Юрьевич, Мостыка Арсений Юрьевич

МПК / Мітки

МПК: B07B 1/46

Мітки: валковий, електромагнітний, сепаратор
