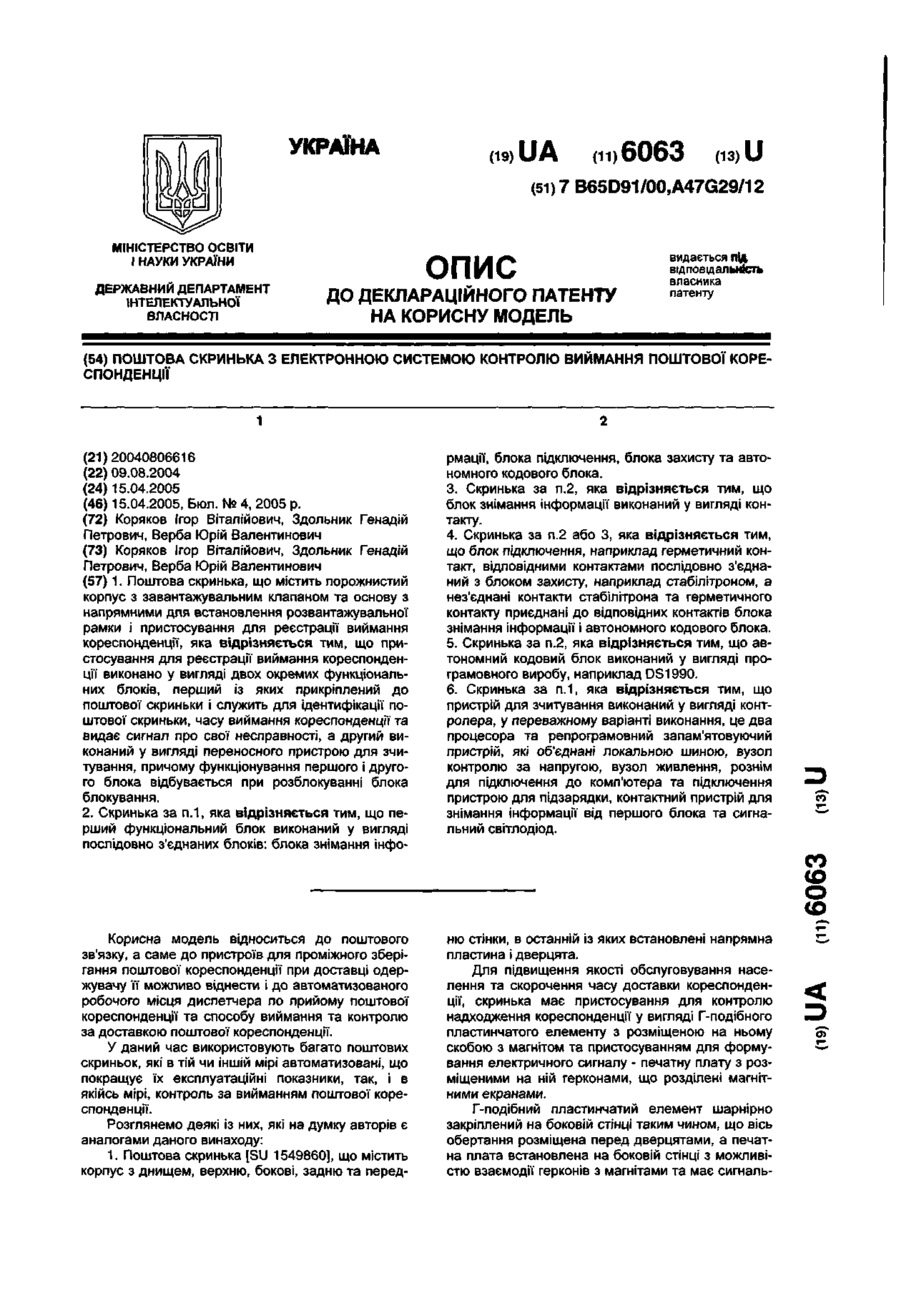

Поштова скринька з електронною системою контролю виймання поштової кореспонденції

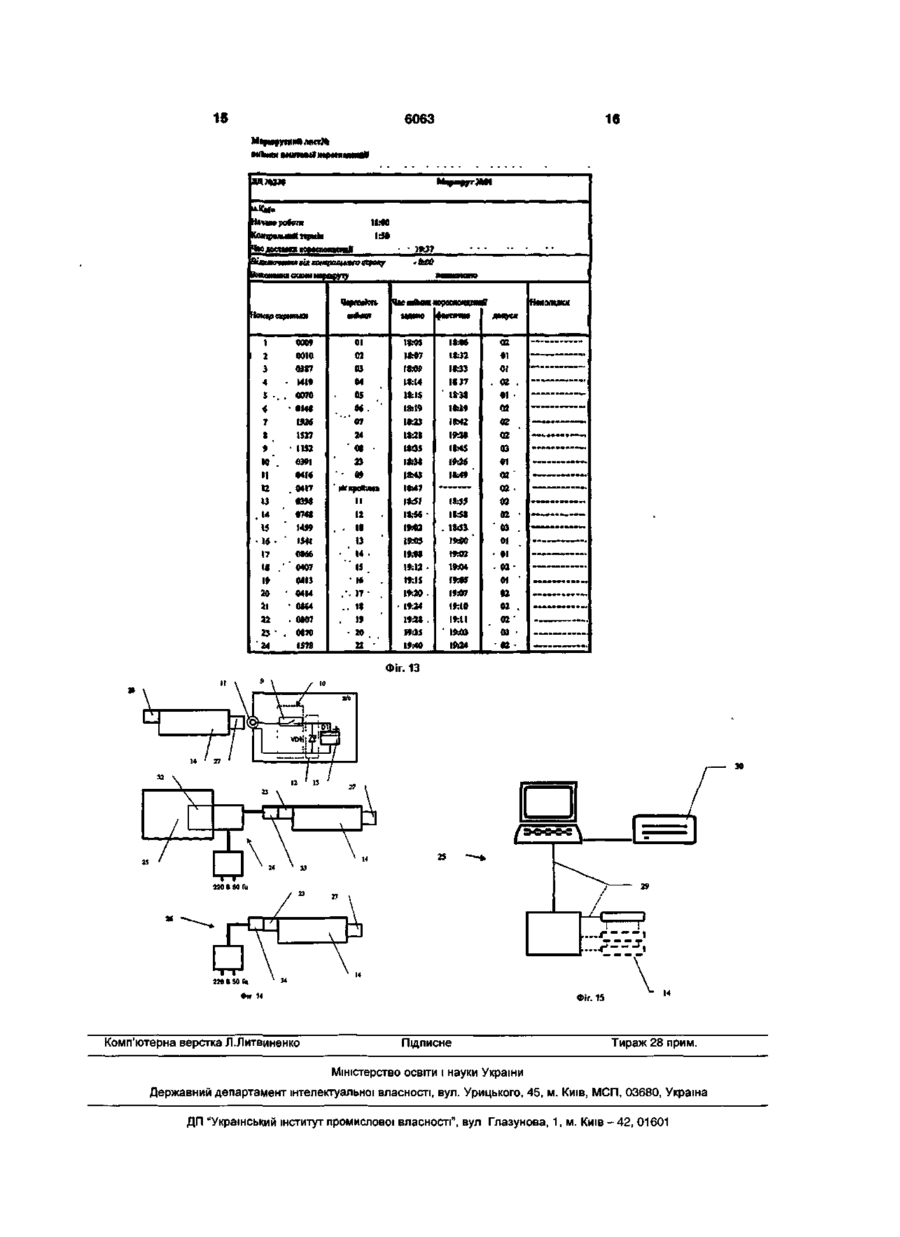

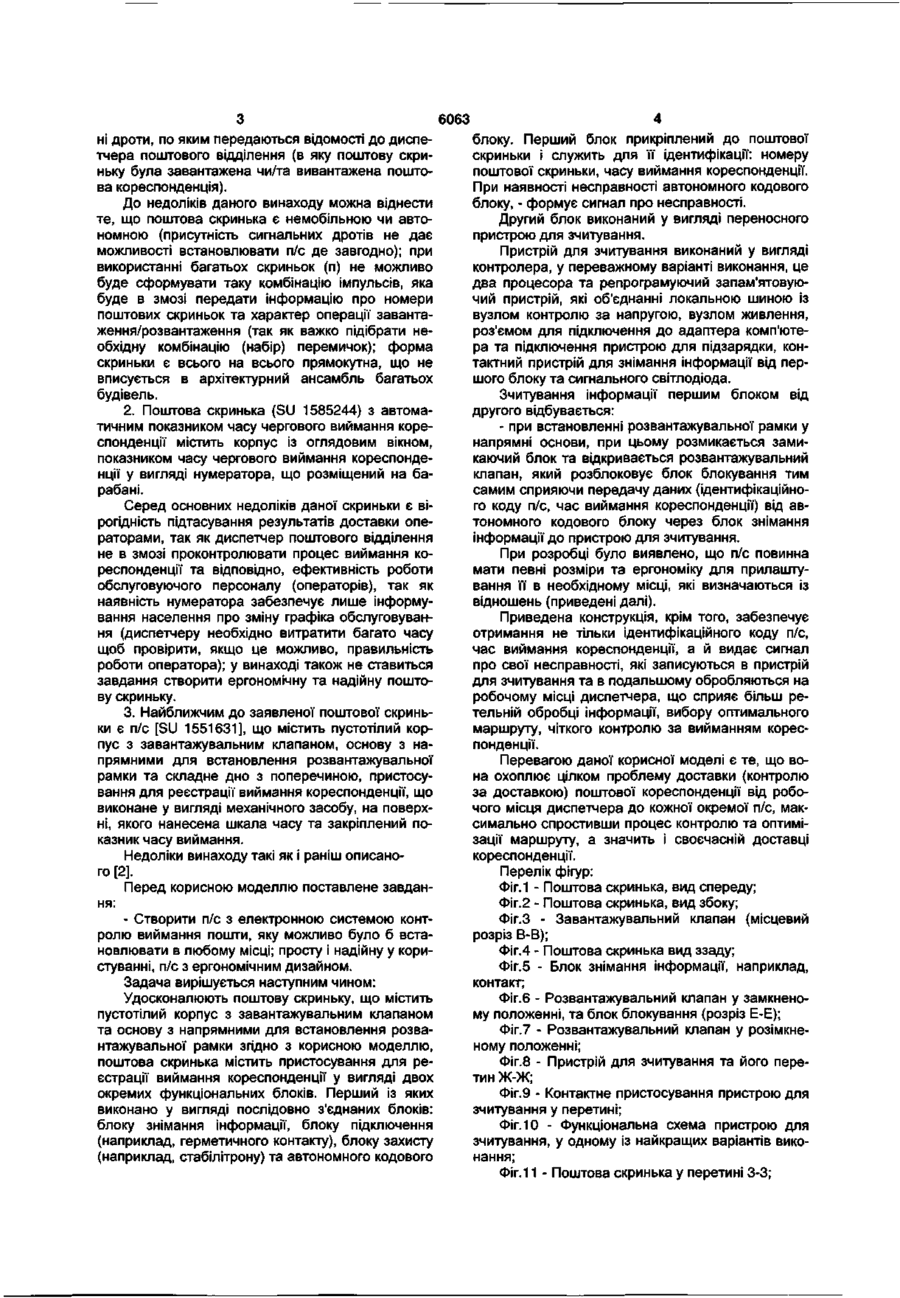

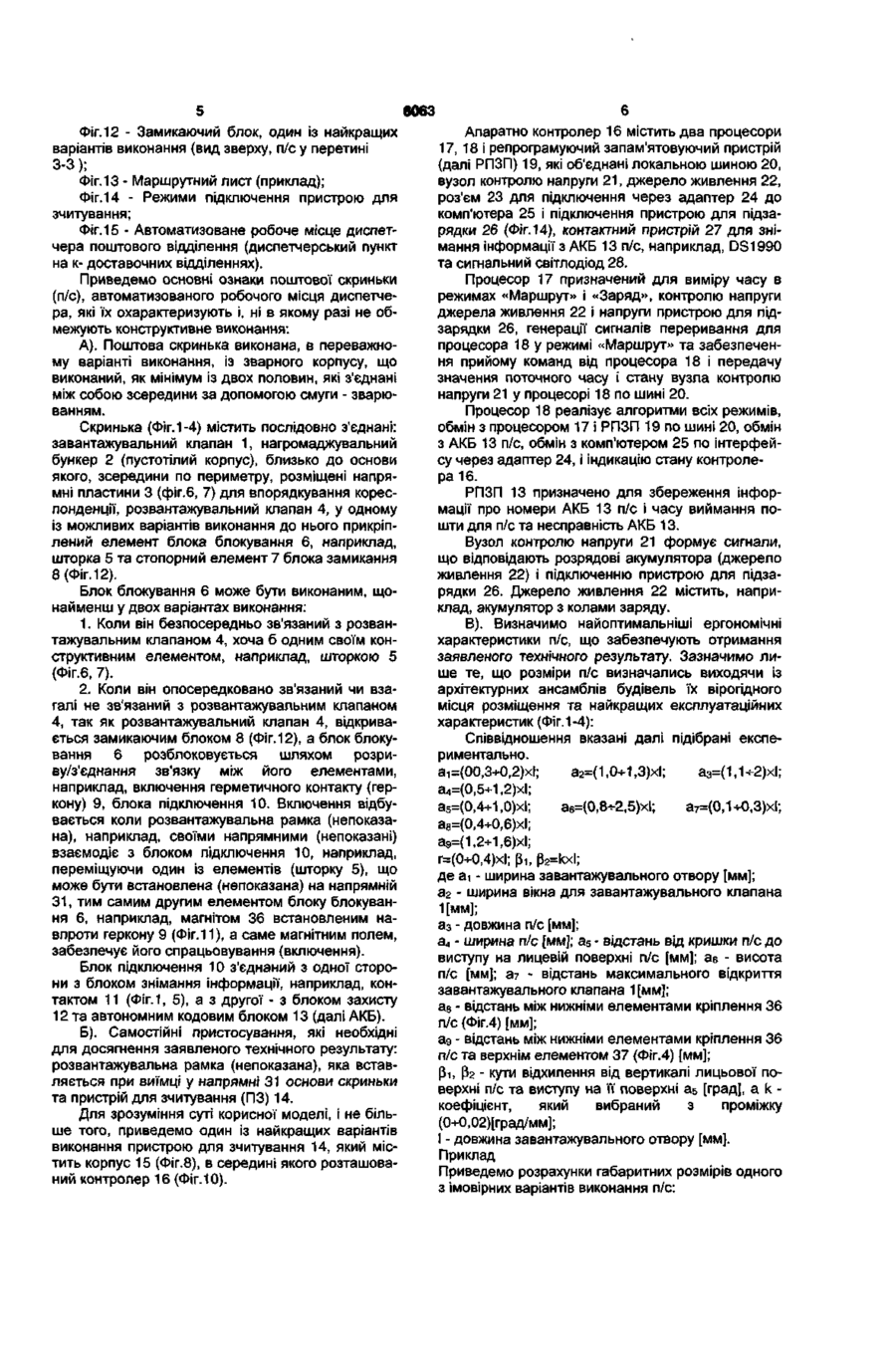

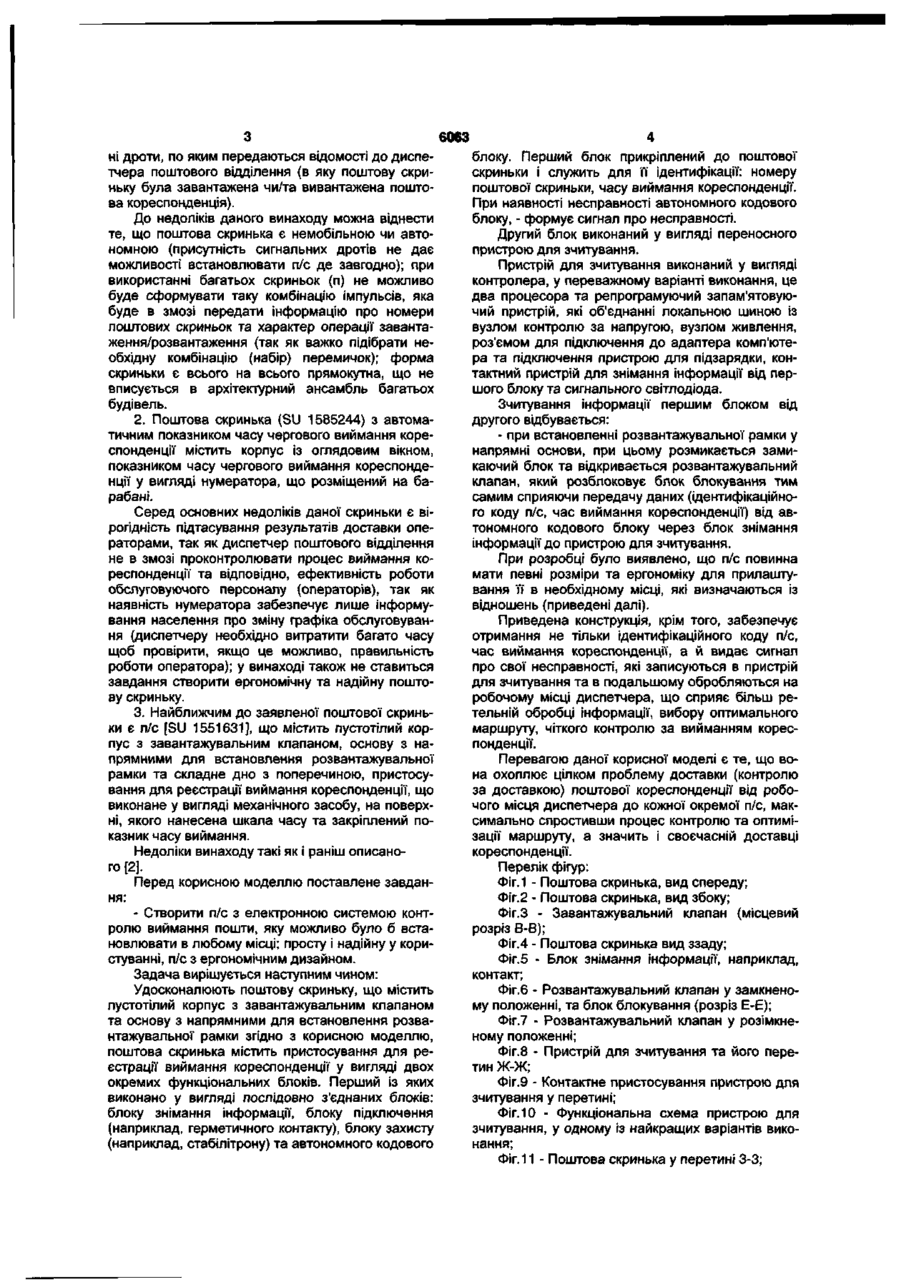

1 Поштова скринька, що містить порожнистий корпус з завантажувальним клапаном та основу з напрямними для встановлення розвантажувальної рамки і пристосування для реєстрації виймання кореспонденції, яка відрізняється тим, що пристосування для реєстрації виймання кореспонденції виконано у вигляді двох окремих функціональних блоків, перший із яких прикріплений до поштової скриньки і служить для ідентифікації поштової скриньки, часу виймання кореспонденції та видає сигнал про свої несправності, а другий виконаний у вигляді переносного пристрою для зчитування, причому функціонування першого і другого блока відбувається при розблокуванні блока блокування 2 Скринька за п 1, яка відрізняється тим, що перший функціональний блок виконаний у вигляді послідовно з'єднаних блоків блока знімання інфо рмацм, блока підключення, блока захисту та автономного кодового блока 3 Скринька за п 2, яка відрізняється тим, що блок знімання інформації виконаний у вигляді контакту 4 Скринька за п 2 або 3, яка відрізняється тим, що блок підключення, наприклад герметичний контакт, ВІДПОВІДНИМИ контактами послідовно з'єднаний з блоком захисту, наприклад стабілітроном, а нез'єднані контакти стабілітрона та герметичного контакту приєднані до ВІДПОВІДНИХ контактів блока знімання інформації і автономного кодового блока 5 Скринька за п 2, яка відрізняється тим, що автономний кодовий блок виконаний у вигляді програмовного виробу, наприклад DS1990 6 Скринька за п 1 , яка відрізняється тим, що пристрій для зчитування виконаний у вигляді контролера, у переважному варіанті виконання, це два процесора та репрограмовний запам'ятовуючий пристрій, які об'єднані локальною шиною, вузол контролю за напругою, вузол живлення, рознім для підключення до комп'ютера та підключення пристрою для пщзарядки, контактний пристрій для знімання інформації від першого блока та сигнальний світлодюд со СО (О о Корисна модель відноситься до поштового зв'язку, а саме до пристроїв для проміжного зберігання поштової кореспонденції при доставці одержувачу її можливо віднести і до автоматизованого робочого місця диспетчера по прийому поштової кореспонденції та способу виймання та контролю за доставкою поштової кореспонденції У даний час використовують багато поштових скриньок, які в тій чи ІНШІЙ мірі автоматизовані, що покращує їх експлуатаційні показники, так, і в якійсь мірі, контроль за вийманням поштової кореспонденції Розглянемо деякі із них, які на думку авторів є аналогами даного винаходу 1 Поштова скринька [SU 1549860], що містить корпус з днищем, верхню, бокові, задню та перед ню стінки, в останній із яких встановлені напрямна пластина і дверцята Для підвищення якості обслуговування населення та скорочення часу доставки кореспонденції, скринька має пристосування для контролю надходження кореспонденції у вигляді Г-подібного пластинчатого елементу з розміщеною на ньому скобою з магнітом та пристосуванням для формування електричного сигналу - печатну плату з розміщеними на ній герконами, що розділені магнітними екранами Г-подібний пластинчатий елемент шарнірно закріплений на боковій СТІНЦІ таким чином, що вісь обертання розміщена перед дверцятами, а печатна плата встановлена на боковій СТІНЦІ З МОЖЛИВІ СТЮ взаємодії герконів з магнітами та має сигналь (О О) 6063 ні дроти, по яким передаються відомості до диспетчера поштового відділення (в яку поштову скриньку була завантажена чи/та вивантажена поштова кореспонденція). До недоліків даного винаходу можна віднести те, що поштова скринька є немобільною чи автономною (присутність сигнальних дротів не дає можливості встановлювати п/с де завгодно); при використанні багатьох скриньок (п) не можливо буде сформувати таку комбінацію імпульсів, яка буде в змозі передати інформацію про номери поштових скриньок та характер операції завантаження/розвантаження (так як важко підібрати необхідну комбінацію (набір) перемичок); форма скриньки є всього на всього прямокутна, що не вписується в архітектурний ансамбль багатьох будівель. 2. Поштова скринька (SU 1585244) з автоматичним показником часу чергового виймання кореспонденції містить корпус із оглядовим вікном, показником часу чергового виймання кореспонденції у вигляді нумератора, що розміщений на барабані. Серед основних недоліків даної скриньки є вірогідність підтасування результатів доставки операторами, так як диспетчер поштового відділення не в змозі проконтролювати процес виймання кореспонденції та відповідно, ефективність роботи обслуговуючого персоналу (операторів), так як наявність нумератора забезпечує лише інформування населення про зміну графіка обслуговування (диспетчеру необхідно витратити багато часу щоб провірити, якщо це можливо, правильність роботи оператора); у винаході також не ставиться завдання створити ергономічну та надійну поштову скриньку. 3. Найближчим до заявленої поштової скриньки є п/с [SU 1551631], що містить пустотілий корпус з завантажувальним клапаном, основу з напрямними для встановлення розвантажувальної рамки та складне дно з поперечиною, пристосування для реєстрації виймання кореспонденції, що виконане у вигляді механічного засобу, на поверхні, якого нанесена шкала часу та закріплений показник часу виймання. Недоліки винаходу такі як і раніш описаного [2]. Перед корисною моделлю поставлене завдання: - Створити п/с з електронною системою контролю виймання пошти, яку можливо було б встановлювати в любому місці; просту і надійну у користуванні, п/с з ергономічним дизайном. Задача вирішується наступним чином: Удосконалюють поштову скриньку, що містить пустотілий корпус з завантажувальним клапаном та основу з напрямними для встановлення розвантажувальної рамки згідно з корисною моделлю, поштова скринька містить пристосування для реєстрації виймання кореспонденції у вигляді двох окремих функціональних блоків. Перший із яких виконано у вигляді послідовно з'єднаних блоків: блоку знімання інформації, блоку підключення (наприклад, герметичного контакту), блоку захисту (наприклад, стабілітрону) та автономного кодового блоку. Перший блок прикріплений до поштової скриньки і служить для її ідентифікації: номеру поштової скриньки, часу виймання кореспонденції. При наявності несправності автономного кодового блоку, - формує сигнал про несправності. Другий блок виконаний у вигляді переносного пристрою для зчитування. Пристрій для зчитування виконаний у вигляді контролера, у переважному варіанті виконання, це два процесора та репрограмуючий запам'ятовуючий пристрій, які об'єднанні локальною шиною із вузлом контролю за напругою, вузлом живлення, роз'ємом для підключення до адаптера комп'ютера та підключення пристрою для підзарядки, контактний пристрій для знімання інформації від першого блоку та сигнального світлодіода. Зчитування інформації першим блоком від другого відбувається: - при встановленні розвантажувальної рамки у напрямні основи, при цьому розмикається замикаючий блок та відкривається розвантажувальний клапан, який розблоковує блок блокування тим самим сприяючи передачу даних (ідентифікаційного коду п/с, час виймання кореспонденції) від автономного кодового блоку через блок знімання інформації до пристрою для зчитування. При розробці було виявлено, що п/с повинна мати певні розміри та ергономіку для прилаштування її в необхідному місці, які визначаються із відношень (приведені далі). Приведена конструкція, крім того, забезпечує отримання не тільки ідентифікаційного коду п/с, час виймання кореспонденції, а й видає сигнал про свої несправності, які записуються в пристрій для зчитування та в подальшому обробляються на робочому місці диспетчера, що сприяє більш ретельній обробці інформації, вибору оптимального маршруту, чіткого контролю за вийманням кореспонденції. Перевагою даної корисної моделі є те, що вона охоплює цілком проблему доставки (контролю за доставкою) поштової кореспонденції від робочого місця диспетчера до кожної окремої п/с, максимально спростивши процес контролю та оптимізації маршруту, а значить і своєчасній доставці кореспонденції. Перелік фігур: Фіг.1 - Поштова скринька, вид спереду; Фіг.2 - Поштова скринька, вид збоку; Фіг.З - Завантажувальний клапан (місцевий розріз В-В); Фіг.4 - Поштова скринька вид ззаду; Фіг.5 - Блок знімання інформації, наприклад, контакт; Фіг.6 - Розвантажувальний клапан у замкненому положенні, та блок блокування (розріз Е-Е); Фіг.7 - Розвантажувальний клапан у розімкненому положенні; Фіг.8 - Пристрій для зчитування та його перетин Ж-Ж; Фіг.9 - Контактне пристосування пристрою для зчитування у перетині; Фіг. 10 - Функціональна схема пристрою для зчитування, у одному із найкращих варіантів виконання; Фіг.11 - Поштова скринька у перетині 3-3; И it 01 м 6"-ЧФ OZ " \ " \ % рщ І і 1 Є909 Єї 15 6063 16 МкрмрутннЦ MKtXt Mlhi им w u m M f т р м л вджз» Начал» роЛкя 18НЮ Котре* ший термін 1:50 Чк достает юрсакжцПаШ - 19:37 trt пиапвю Виконанні схеми маршруту Нимрск рнмкм Перпо*ion « і ІЙІЯи Нмолшси Чае аиіТмив: «ореслсціеніЛ фмптю аяукж 1 0009 01 гвтскз і где 2 0010 03 )«Н>7 1&32 «1 3 0387 03 І8ЛР 18:33 Сі - 1419 5 .. . 0070 04 05 18:14 №15 1837 18 3« OS і - 014* 96 Ій;19 №39 02 7 1926 07 1К23 18*2 ОТ 8 1517 • їм ' 1132 03*1 24 18ДЇ 19:19 02 Ifc3« №43 1Ы6 «1 l&4fl " ю 4 9 №. 11 04W IM7 02 ——-™—— . «1 • — . . . . из . п . 12 . 04П ІЗ . 1* W «398 II I&51 0748 12 ІІ45« * 14» 10 ІЗ 1 Й(й 14 1Ш 19:02 1ft12 • l№04 І* 19:1 S 19:05 — 01 15 . . . . . . . oi01 ' JS 1541 0866 17 !« 1» . * «07 0413 1 19.-0$ 02 ISJJ 03 02 . ХІНІ • 03 —«„.—— . JfcOO ' 0414 17 19^0 . IS:07 Ы її - 0864 18 • 19:24 19:10 01 . 32 . 0ВО7 19 19M , l»:ll ог' 087Q го п 1*35 19:03 l№4t> •9iW оэ йг 20 23 24 . 1578 ..—_-. — Фіг. 13 2П О 50 Гц Фіг 14 Комп'ютерна верстка Л.Литвиненко Фіг. 15 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 42, 01601 УКРАЇНА UA (11)6063 из) U (51)7 B65D91/00,A47G29/12 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54) ПОШТОВА СКРИНЬКА З ЕЛЕКТРОННОЮ СИСТЕМОЮ КОНТРОЛЮ ВИЙМАННЯ ПОШТОВОЇ КОРЕСПОНДЕНЦІЇ 1 (21)20040806616 (22) 09.08.2004 (24) 15.04.2005 (46) 15.04.2005, Бюл. № 4, 2005 р. (72) Коряков Ігор Віталійович, Здольник Генадій Петрович, Верба Юрій Валентинович (73) Коряков Ігор Віталійович, Здольник Генадій Петрович, Верба Юрій Валентинович (57) 1. Поштова скринька, що містить порожнистий корпус з завантажувальним клапаном та основу з напрямними для встановлення розвантажувальної рамки і пристосування для реєстрації виймання кореспонденції, яка відрізняється тим, що пристосування для реєстрації виймання кореспонденції виконано у вигляді двох окремих функціональних блоків, перший із яких прикріплений до поштової скриньки і служить для ідентифікації поштової скриньки, часу виймання кореспонденції та видає сигнал про свої несправності, а другий виконаний у вигляді переносного пристрою для зчитування, причому функціонування першого і другого блока відбувається при розблокуванні блока блокування. 2. Скринька за п.1, яка відрізняється тим, що перший функціональний блок виконаний у вигляді послідовно з'єднаних блоків: блока знімання інфо рмації, блока підключення, блока захисту та автономного кодового блока. 3. Скринька за п.2, яка відрізняється тим, що блок знімання інформації виконаний у вигляді контакту. 4. Скринька за п.2 або 3, яка відрізняється тим, що блок підключення, наприклад герметичний контакт, відповідними контактами послідовно з'єднаний з блоком захисту, наприклад стабілітроном, а нез'єднані контакти стабілітрона та герметичного контакту приєднані до відповідних контактів блока знімання інформації і автономного кодового блока. 5. Скринька за п.2, яка відрізняється тим, що автономний кодовий блок виконаний у вигляді програмовного виробу, наприклад DS1990. 6. Скринька за п.1, яка відрізняється тим, що пристрій для зчитування виконаний у вигляді контролера, у переважному варіанті виконання, це два процесора та репрограмовний запам'ятовуючий пристрій, які об'єднані локальною шиною, вузол контролю за напругою, вузол живлення, рознім для підключення до комп'ютера та підключення пристрою для підзарядки, контактний пристрій для знімання інформації від першого блока та сигнальний світлодіод. ео СО о CD Корисна модель відноситься до поштового зв'язку, а саме до пристроїв для проміжного зберігання поштової кореспонденції при доставці одержувачу її можливо віднести і до автоматизованого робочого місця диспетчера по прийому поштової кореспонденції та способу виймання та контролю за доставкою поштової кореспонденції. У даний час використовують багато поштових скриньок, які в тій чи іншій мірі автоматизовані, що покращує їх експлуатаційні показники, так, і в якійсь мірі, контроль за вийманням поштової кореспонденції. Розглянемо деякі із них, які на думку авторів є аналогами даного винаходу: 1. Поштова скринька [SU 1549860], що містить корпус з днищем, верхню, бокові, задню та перед ню стінки, в останній із яких встановлені напрямна пластина і дверцята. Для підвищення якості обслуговування населення та скорочення часу доставки кореспонденції, скринька має пристосування для контролю надходження кореспонденції у вигляді Г-подібного пластинчатого елементу з розміщеною на ньому скобою з магнітом та пристосуванням для формування електричного сигналу - печатну плату з розміщеними на ній герконами, що розділені магнітними екранами. Г-подібний пластинчатий елемент шарнірно закріплений на боковій стінці таким чином, що вісь обертання розміщена перед дверцятами, а печатна плата встановлена на боковій стінці з можливістю взаємодії герконів з магнітами та має сигналь CD 6063 ні дроти, по яким передаються відомості до диспетчера поштового відділення (в яку поштову скриньку була завантажена чи/та вивантажена поштова кореспонденція). До недоліків даного винаходу можна віднести те, що поштова скринька є немобільною чи автономною (присутність сигнальних дротів не дає можливості встановлювати п/с де завгодно); при використанні багатьох скриньок (п) не можливо буде сформувати таку комбінацію імпульсів, яка буде в змозі передати інформацію про номери поштових скриньок та характер операції завантаження/розвантаження (так як важко підібрати необхідну комбінацію (набір) перемичок); форма скриньки є всього на всього прямокутна, що не вписується в архітектурний ансамбль багатьох будівель. 2. Поштова скринька (SU 1585244) з автоматичним показником часу чергового виймання кореспонденції містить корпус із оглядовим вікном, показником часу чергового виймання кореспонденції у вигляді нумератора, що розміщений на барабані. Серед основних недоліків даної скриньки є вірогідність підтасування результатів доставки операторами, так як диспетчер поштового відділення не в змозі проконтролювати процес виймання кореспонденції та відповідно, ефективність роботи обслуговуючого персоналу (операторів), так як наявність нумератора забезпечує лише інформування населення про зміну графіка обслуговування (диспетчеру необхідно витратити багато часу щоб провірити, якщо це можливо, правильність роботи оператора); у винаході також не ставиться завдання створити ергономічну та надійну поштову скриньку. 3. Найближчим до заявленої поштової скриньки є п/с [SU 1551631], що містить пустотілий корпус з завантажувальним клапаном, основу з напрямними для встановлення розвантажувальної рамки та складне дно з поперечиною, пристосування для реєстрації виймання кореспонденції, що виконане у вигляді механічного засобу, на поверхні, якого нанесена шкала часу та закріплений показник часу виймання. Недоліки винаходу такі як і раніш описаного [2]. Перед корисною моделлю поставлене завдання: - Створити п/с з електронною системою контролю виймання пошти, яку можливо було б встановлювати в любому місці; просту і надійну у користуванні, п/с з ергономічним дизайном. Задача вирішується наступним чином: Удосконалюють поштову скриньку, що містить пустотілий корпус з завантажувальним клапаном та основу з напрямними для встановлення розвантажувальної рамки згідно з корисною моделлю, поштова скринька містить пристосування для реєстрації виймання кореспонденції у вигляді двох окремих функціональних блоків. Перший із яких виконано у вигляді послідовно з'єднаних блоків: блоку знімання інформації, блоку підключення (наприклад, герметичного контакту), блоку захисту (наприклад, стабілітрону) та автономного кодового блоку. Перший блок прикріплений до поштової скриньки і служить для її ідентифікації: номеру поштової скриньки, часу виймання кореспонденції. При наявності несправності автономного кодового блоку, - формує сигнал про несправності. Другий блок виконаний у вигляді переносного пристрою для зчитування. Пристрій для зчитування виконаний у вигляді контролера, у переважному варіанті виконання, це два процесора та репрограмуючий запам'ятовуючий пристрій, які об'єднанні локальною шиною із вузлом контролю за напругою, вузлом живлення, роз'ємом для підключення до адаптера комп'ютера та підключення пристрою для підзарядки, контактний пристрій для знімання інформації від першого блоку та сигнального світлодіода. Зчитування інформації першим блоком від другого відбувається: - при встановленні розвантажувальної рамки у напрямні основи, при цьому розмикається замикаючий блок та відкривається розвантажувальний клапан, який розблоковує блок блокування тим самим сприяючи передачу даних (ідентифікаційного коду п/с, час виймання кореспонденції) від автономного кодового блоку через блок знімання інформації до пристрою для зчитування. При розробці було виявлено, що п/с повинна мати певні розміри та ергономіку для прилаштування її в необхідному місці, які визначаються із відношень (приведені далі). Приведена конструкція, крім того, забезпечує отримання не тільки ідентифікаційного коду п/с, час виймання кореспонденції, а й видає сигнал про свої несправності, які записуються в пристрій для зчитування та в подальшому обробляються на робочому місці диспетчера, що сприяє більш ретельній обробці інформації, вибору оптимального маршруту, чіткого контролю за вийманням кореспонденції. Перевагою даної корисної моделі є те, що вона охоплює цілком проблему доставки (контролю за доставкою) поштової кореспонденції від робочого місця диспетчера до кожної окремої п/с, максимально спростивши процес контролю та оптимізації маршруту, а значить і своєчасній доставці кореспонденції. Перелік фігур: Фіг.1 - Поштова скринька, вид спереду; Фіг.2 - Поштова скринька, вид збоку; Фіг.З - Завантажувальний клапан (місцевий розріз В-В); Фіг.4 - Поштова скринька вид ззаду; Фіг.5 - Блок знімання інформації, наприклад, контакт; Фіг.6 - Розвантажувальний клапан у замкненому положенні, та блок блокування (розріз Е-Е); Фіг.7 - Розвантажувальний клапан у розімкненому положенні; Фіг.8 - Пристрій для зчитування та його перетин Ж-Ж; Фіг.9 - Контактне пристосування пристрою для зчитування у перетині; Фіг. 10 - Функціональна схема пристрою для зчитування, у одному із найкращих варіантів виконання; Фіг.11 - Поштова скринька у перетині 3-3; 8 *'ІФ І.ЦФ п я-а It а-а a-a zv Є909 6063 Фіг. 12 - Замикаючий блок, один із найкращих варіантів виконання (вид зверху, п/с у перетині 3-3); Фіг. 13 - Маршрутний лист (приклад); Фіг. 14 - Режими підключення пристрою для зчитування; Фіг. 15 - Автоматизоване робоче місце диспетчера поштового відділення (диспетчерський пункт на к- доставочних відділеннях). Приведемо основні ознаки поштової скриньки (п/с), автоматизованого робочого місця диспетчера, які їх охарактеризують і, ні в якому разі не обмежують конструктивне виконання: А). Поштова скринька виконана, в переважному варіанті виконання, із зварного корпусу, що виконаний, як мінімум із двох половин, які з'єднані між собою зсередини за допомогою смуги - зварюванням. Скринька (Фіг. 1-4) містить послідовно з'єднані: завантажувальний клапан 1, нагромаджувальний бункер 2 (пустотілий корпус), близько до основи якого, зсередини по периметру, розміщені напрямні пластини 3 (фіг.6, 7) для впорядкування кореспонденції, розвантажувальний клапан 4, у одному із можливих варіантів виконання до нього прикріплений елемент блока блокування 6, наприклад, шторка 5 та стопорний елемент 7 блока замикання 8 (Фіг. 12). Блок блокування 6 може бути виконаним, щонайменш у двох варіантах виконання: 1. Коли він безпосередньо зв'язаний з розвантажувальним клапаном 4, хоча б одним своїм конструктивним елементом, наприклад, шторкою 5 (Фіг.6, 7). 2. Коли він опосередковано зв'язаний чи взагалі не зв'язаний з розвантажувальним клапаном 4, так як розвантажувальний клапан 4, відкривається замикаючим блоком 8 (Фіг. 12), а блок блокування 6 розблоковується шляхом розриву/з'єднання зв'язку між його елементами, наприклад, включення герметичного контакту (геркону) 9, блока підключення 10. Включення відбувається коли розвантажувальна рамка (непоказана), наприклад, своїми напрямними (непоказані) взаємодіє з блоком підключення 10, наприклад, переміщуючи один із елементів (шторку 5), що може бути встановлена (непоказана) на напрямній 31, тим самим другим елементом блоку блокування 6, наприклад, магнітом 36 встановленим навпроти геркону 9 (Фіг. 11), а саме магнітним полем, забезпечує його спрацьовування (включення). Блок підключення 10 з'єднаний з одної сторони з блоком знімання інформації, наприклад, контактом 11 (Фіг. 1, 5), а з другої - з блоком захисту 12 та автономним кодовим блоком 13 (далі АКБ). Б). Самостійні пристосування, які необхідні для досягнення заявленого технічного результату: розвантажувальна рамка (непоказана), яка вставляється при виїмці у напрямні 31 основи скриньки та пристрій для зчитування (ПЗ) 14. Для зрозуміння суті корисної моделі, і не більше того, приведемо один із найкращих варіантів виконання пристрою для зчитування 14, який містить корпус 15 (Фіг.8), в середині якого розташований контролер 16 (Фіг. 10). Апаратно контролер 16 містить два процесори 17, 18 і репрограмуючий запам'ятовуючий пристрій (далі РПЗП) 19, які об'єднані локальною шиною 20, вузол контролю напруги 21, джерело живлення 22, роз'єм 23 для підключення через адаптер 24 до комп'ютера 25 і підключення пристрою для підзарядки 26 (Фіг. 14), контактний пристрій 27 для знімання інформації з АКБ 13 п/с, наприклад, DS1990 та сигнальний світлодіод 28. Процесор 17 призначений для виміру часу в режимах «Маршрут» і «Заряд», контролю напруги джерела живлення 22 і напруги пристрою для підзарядки 26, генерації сигналів переривання для процесора 18 у режимі «Маршрут» та забезпечення прийому команд від процесора 18 і передачу значення поточного часу і стану вузла контролю напруги 21 у процесорі 18 по шині 20. Процесор 18 реалізує алгоритми всіх режимів, обмін з процесором 17 і РПЗП 19 по шині 20, обмін з АКБ 13 п/с, обмін з комп'ютером 25 по інтерфейсу через адаптер 24, і індикацію стану контролера 16. РПЗП 13 призначено для збереження інформації про номери АКБ 13 п/с і часу виймання пошти для п/с та несправність АКБ 13. Вузол контролю напруги 21 формує сигнали, що відповідають розрядові акумулятора (джерело живлення 22) і підключенню пристрою для підзарядки 26. Джерело живлення 22 містить, наприклад, акумулятор з колами заряду. В). Визначимо найоптимальніші ергономічні характеристики п/с, що забезпечують отримання заявленого технічного результату. Зазначимо лише те, що розміри п/с визначались виходячи із архітектурних ансамблів будівель їх вірогідного місця розміщення та найкращих експлуатаційних характеристик (Фіг. 1-4): Співвідношення вказані далі підібрані експериментально. a1=(00,3-K),2)xl; а2=(1,0-1,3)х1; аэ=(1,1-2)х1; a4=(0,5-1,2)xl; а5=(0,4-1,0)хІ; а6=(0,8-2,5)хІ; а7=(0,1^0,3)хІ; a8=(0,4-0,6)xl; аэ=(1,2+1,6)х1; r=(0-0,4)xl; p 1f p2=kxl; де аі - ширина завантажувального отвору [мм]; а 2 - ширина вікна для завантажувального клапана а 3 - довжина п/с [мм]; а4 - ширина п/с [мм]; а5 - відстань від кришки п/с до виступу на лицевій поверхні п/с [мм]; ає - висота п/с [мм]; а? - відстань максимального відкриття завантажувального клапана 1 [мм]; ав - відстань між нижніми елементами кріплення 36 п/с (Фіг.4) [мм]; аэ - відстань між нижніми елементами кріплення 36 п/с та верхнім елементом 37 (Фіг.4) [мм]; Рі, Рг - кути відхилення від вертикалі лицьової поверхні п/с та виступу на її поверхні as [град], a k коефіцієнт, який вибраний з проміжку (0-0,02)[град/мм]; І - довжина завантажувального отвору [мм]. Приклад Приведемо розрахунки габаритних розмірів одного з імовірних варіантів виконання п/с: U Цф LI tz Є909 15 16 о*ш»м* ю ВДЛЇЗ* is-оо Начал» роботи Кшпроаышй термін 1.50 Ї9-37 ,W50 Час доставшкореспокдСщЯ вомеонаїю Виконанні схеми маршруту Чае nutate щкепснюнції Чв| Номер ефнныя HMOINIKK •ИПіЯИ 1 0009 01 ISM І8ДЮ 03 2 0010 01 14.-07 18.» «1 1833 ISJ? iSH І&І9 03 02 і ' • - — • ' 4 1419 04 її-14 5 « 0070 014* 05 Об W-IS 18*19 7 1926 т IM2 02 8 9 К 1527 24 02 03 0391 08 23 19-29 IMS -_^...„.__, ІШ I&23 18.2Ї I»t35 0416 09 I&34I 18:43 01 11 \ЬМ 01 .• 13 14 0399 II ISJ5 03 «743 15 !4Ю 12 10 It51 IS.» 15 17 4£ 17 19*03 19Л5 19.0$ 19.12 19.1S 19.20 1924 19:35 I9-UD 1» 20 1541 МЛА \t 22 2j 0607 24 1578 20 22 02 19-05 IS 07 19 0870 «I 02 — _ _ . . . . —-—
