Доїльний апарат

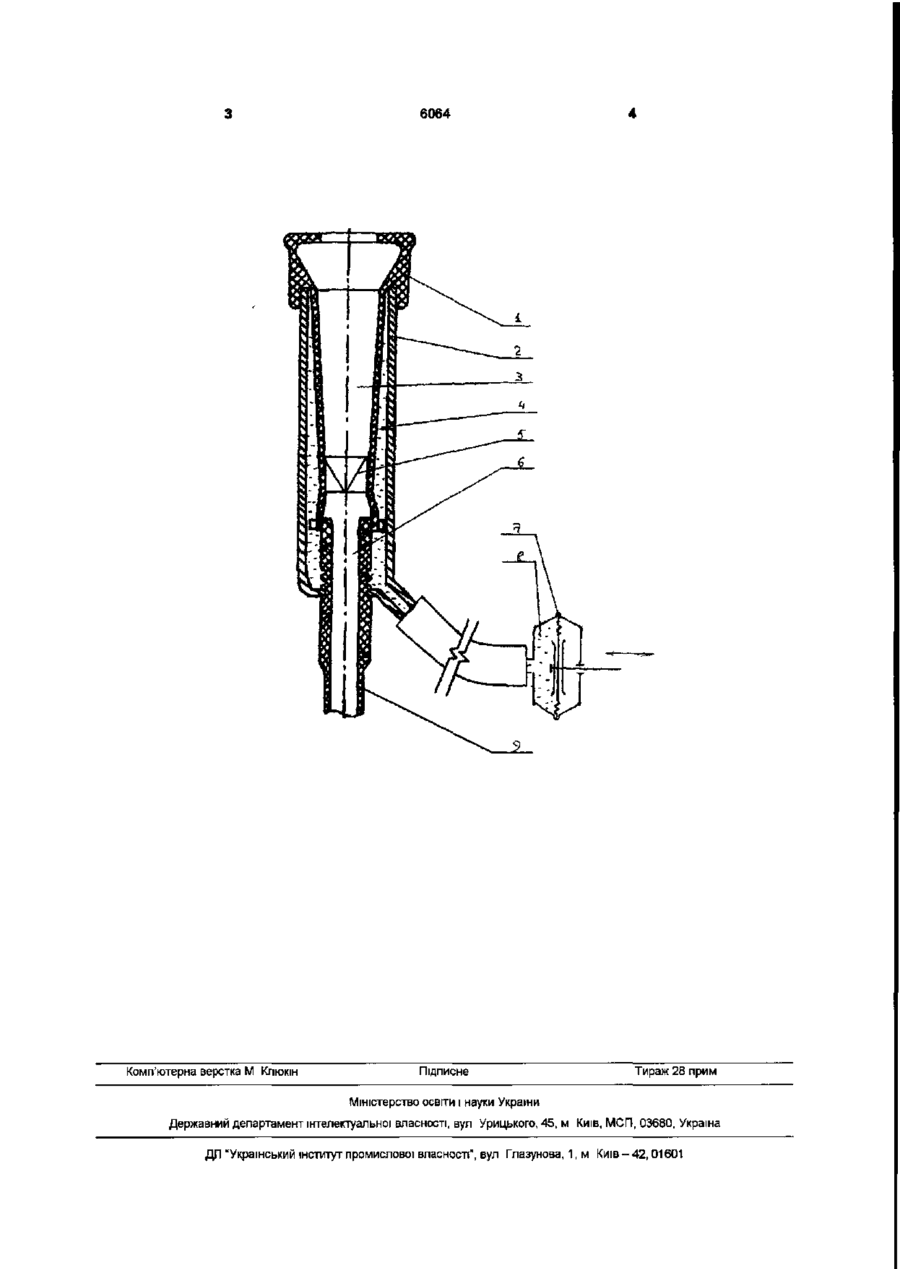

Доїльний аппарат, який складається з клапана, розміщеного в ДІЙКОВІЙ гумі доїльного стакана, та мембранного механізму, що створює різницю Корисна модель відноситься до сільського господарства, зокрема призначена для машинного доїння корів Найбільш поширеними є доїльні апарати з пневмомембранними пульсаторами, які складаються з корпуса, клапанного механізму, еластичної мембрани і патрубків для під'єднання шлангів, що з'єднують пульсатор з джерелом вакууму та колектором доїльного апарата Проте для роботи вони використовують вакуумметричний тиск, складні за конструкцією та не забезпечують молоковиділення з кожної окремої четверті вимені корови [Королев В Ф Доильные машины - М Машиностроение, 1969] і створює умови простішої дії на дійки вимені для виведення молока Конструкція доїльного апарата зображена на кресленні, де 1 - дійкова гума, 2 - гільза доїльного стакана, 3 - піддійкова камера, 4 - міжстіннова камера, 5 - клапан, 6 - камера атмосферного тиску, 7 - мембранний механізм, 8 - рідина, 9 - молочний шланг Доїльний апарат складається з гільзи 2 і розміщеною в ГІЛЬЗІ дійкової гуми 1, що утворюють піддійкову камеру 3 та міжстіннову камеру змінного тиску 4 У ДІЙКОВІЙ гумі 1 виконано клапан 5, який відділяє піддійкову камеру 3 від камери атмосферного тиску 6 В МІЖСТІННОВІЙ камері 4 доїльного стакана знаходиться рідина (вода) 8 яка за допомогою мембранного механізму 7 утворює додатній та від'ємний тиски в МІЖСТІННОВІЙ камері 4, а, отже, і зміни об'єму ПІДДІЙКОВОІ камери З Мембранний механізм 7 приводиться в дію двигуном (на схемі не вказано) Працює доїльний апарат наступним чином При підключенні двигуна до джерела живлення мембранний механізм 7 починає утворювати рідиною 8 додатній та від'ємний тиски в МІЖСТІННОВІЙ камері 4, внаслідок чого дійкова гума 1 змінює об'єм ПІДДІЙКОВОІ камери 3 При одяганні апарата на вим'я корови відбувається видалення повітря з ПІДДІЙКОВОІ камери 3 через клапан 5, тобто створення вакууму Далі відбувається видоювання молока у камеру атмосферного тиску 6 Принципово нове виконання доїльного апарата, при якому створюються умови простішої дії на дійки вимені корови для виведення молока Заявнику не вдалося знайти аналога, який би міг бути прийнятий за прототип, оскільки у всіх системах того ж функціонального призначення використовується вакуумметричний тиск і будова існуючих доїльних апаратів є складнішою доїльні стакани, пульсатор, колектор, з'єднувальні гумові шланги, вакуумна установка, тому формула не ділиться на обмежувальну і відрізняльну частини В основу корисної моделі поставлене завдання удосконалення доїльного апарата, в якому відсутній пульсатор і вакуумна система, за рахунок чого спрощується конструкція доїльного апарата Поставлене завдання вирішується тим, що доїльний апарат складається з клапана, розміщеного в ДІЙКОВІЙ гумі доїльного стакана, та мембранного механізму, що створює різницю тисків в МІЖСТІННОВІЙ камері В ДІЙКОВІЙ гумі виконано клапан тобто виникає новий вузол в доїльній апаратурі - пульсостакан, що значно спрощує конструкцію доїльних апаратів тисків в МІЖСТІНКОВІЙ камері
