Скринька поштова

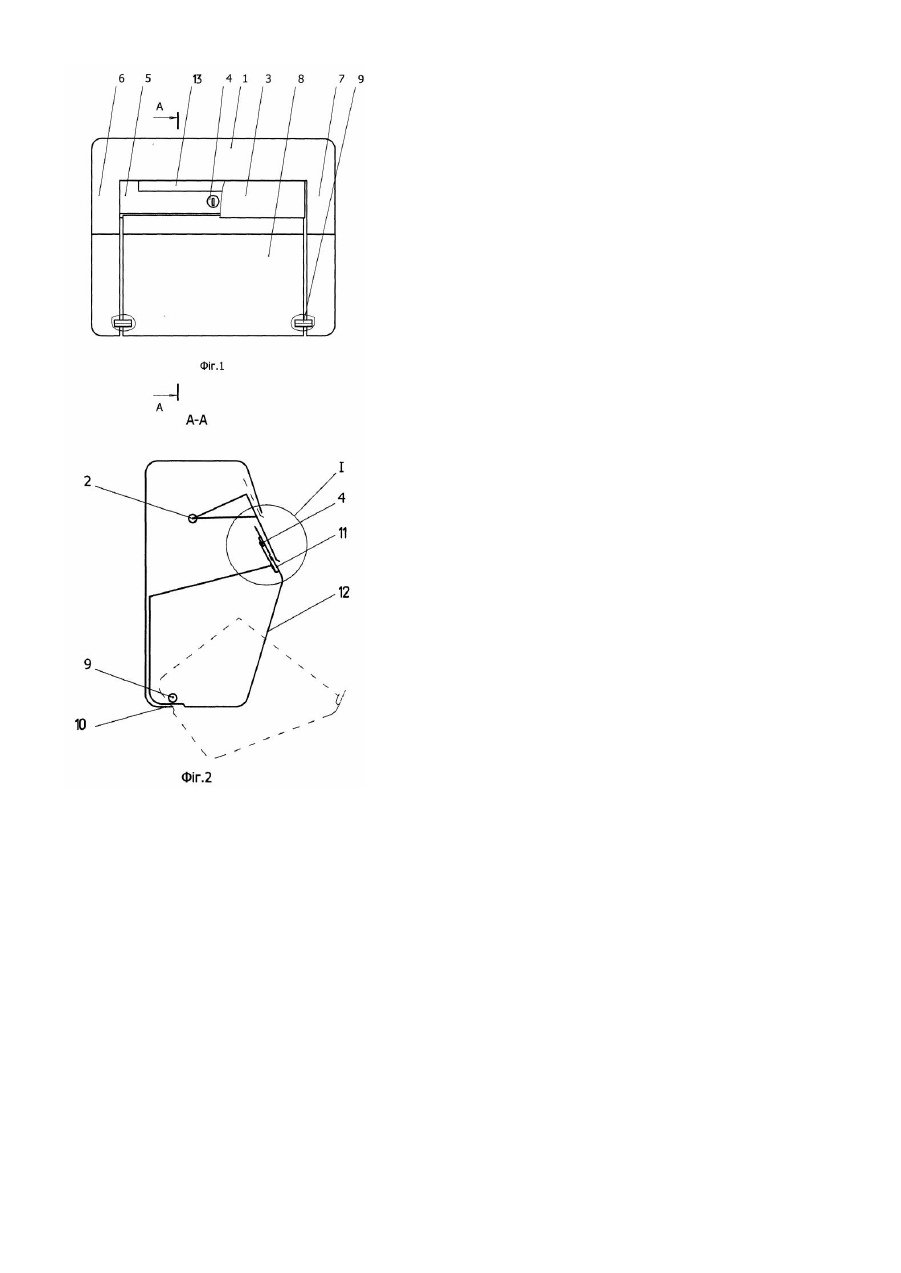

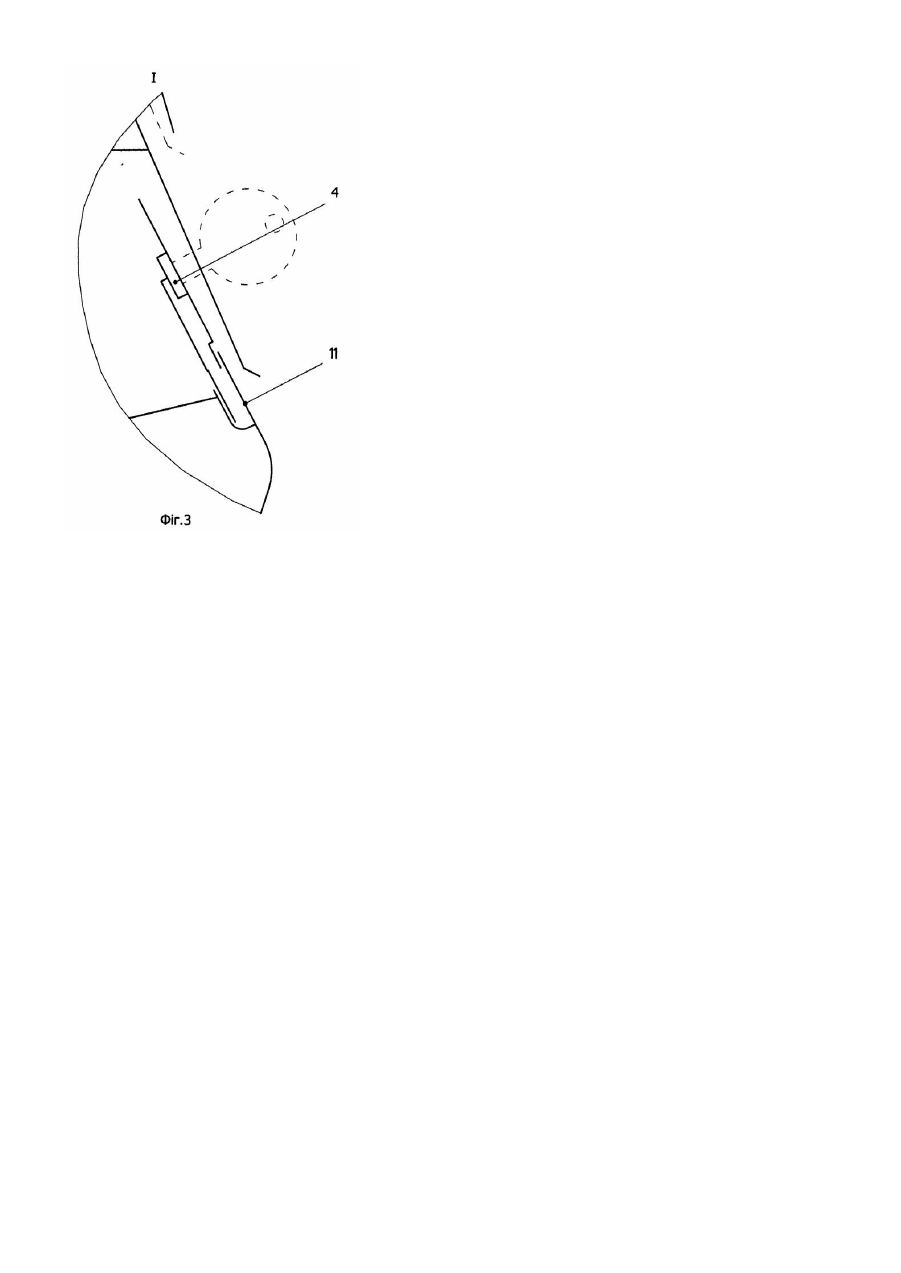

Винахід відноситься до обладнання підприємств поштового зв'язку і призначений для збирання і тимчасового зберігання письмової кореспонденції і простих друкованих видань, що розповсюджуються через поштові відділення, або іншими структурами. Відома скринька поштова, яка складається з корпусу, циліндричної касети з отвором для виймання кореспонденції, рукоятки, отвору-щілини і запірного пристрою [1]. Технологія виготовлення таких скриньок обумовлює використання складного запірного пристрою, який виконаний у вигляді лабіринту, а це істотно ускладнює виготовлення самої скриньки. Крім того, така технологія виготовлення не забезпечує надійну захищеність від зовнішнього атмосферного впливу. Найбільш близькою по технічній суті і по результату, що досягається, є обрана в якості прототипу скринька поштова, що складається з корпусу, о твору-щілини для завантаження кореспонденції у верхній його частині, шарнірно закріпленого захисного клапану і запірного пристрою [2]. До причин, що не дозволяють досягнути необхідного експлуатаційного результату, а саме надійну захищеність поштової кореспонденції від атмосферних впливів, що давало б можливість виймати кореспонденцію в будь-яку пору року, відноситься ненадійна захищеність від зовнішнього атмосферного впливу викликана тим, що дверці й запірний пристрій під впливом вологи в зимовий період замерзають. В основу винаходу поставлено завдання удосконалення скриньки поштової шля хом використання контейнера, який установлений в корпусі скриньки з можливістю повороту, при цьому верхня частина лицьової поверхні контейнера сполучена за формою з перегородкою корпусу і є її продовженням, а запірний пристрій розташований на перегородці і розміщений разом з верхньою частиною лицьової поверхні контейнера всередині корпусу під захисним клапаном. Це дає можливість надійно користуватись скринькою протягом року без перешкод при збереженні усього обладнання. Поставлене завдання вирішується тим, що в скриньки поштової, що складається з корпусу, шарнірно закріпленого захисного клапану і запірного пристрою, згідно винаходу корпус виконаний напіввідкритим, оснащений перегородкою, яка зафіксована на бокових стінках корпусу, контейнером, який установлений з можливістю повороту відносно осей, які розміщені в нижній частині корпусу, при цьому верхня частина лицьової поверхні контейнера сполучена за формою з перегородкою корпусу і є її продовженням, а запірний пристрій розташований на перегородці і розміщений разом з верхньою частиною лицьової поверхні контейнера всередині корпусу під захисним клапаном. Нова сукупність суттєви х ознак є достатньою для досягнення поставленого завдання. Така сукупність забезпечує надійну роботу скриньки протягом року при збереженні її складових частин. На фіг.1 схематично зображено скриньку поштову, загальний вигляд; на фіг.2 - розріз А-А; на Фіг.3 - виносний елемент 1. Скринька поштова складається з корпусу 1, верхня частина якого виконана у вигляді криши, а передня напіввідкрита, шарнірно закріпленого на осях 2 захисного клапану 3 і запірного пристрою 4. Корпус 1 оснащений перегородкою 5, яка зафіксована на бокових стінках 6, 7 корпусу 1, контейнером 8, який установлений в корпусі 1 з можливістю повороту відносно осей 9, які розміщені в нижній частині 10 корпусу. Верхня частина 11 лицьової поверхні 12 контейнера 8 сполучена за формою з перегородкою 5 і є її продовженням. Запірний пристрій 4 розташований на перегородці 5 і розміщений разом з верхньою частиною 11 всередині корпусу 1 під захисним клапаном 3. Між перегородкою 5, її продовженням верхньою частиною 11 лицьової поверхні 12 контейнера 8 і захисним клапаном 3 утворена отвір-щілина 13 для завантаження кореспонденції. У статичному стані отвірщілина 13 закрита рухомим, у напрямі площини лицьової поверхні захисним клапаном 3. Для відкриття отворущілини 13 під час завантаження кореспонденції клапан 3 потрібно пересунути вгор у. Оп ускання клапана 3 в початкове положення здійснюється автоматично під дією власної ваги. Виймання кореспонденції з скриньки здійснюється шляхом відкриття клапану 3, відкриття запірного пристрою 4, після чого проводиться поворот контейнера 8 на осях 9 під дією власної ваги і кореспонденція виймається вручн у. Після виймання кореспонденції контейнер 8 установлюється на своє місце, відбувається закриття запірного пристрою 4, а опускання клапана 3 здійснюється під дією власної ваги. Запропонована конструкція скриньки забезпечує: вільний доступ до вн утрішньої порожнини контейнера; зменшення терміну виймання кореспонденції з контейнера; надійний захист від атмосферної вологи внутрішніх порожнин контейнера, кореспонденції та запірного пристрою; швидку заміну контейнера при необхідності. Джерела інформації: 1. А.С.:1651845, МПК5 А47G29/12,30.12.91. 2. Каталог оборудования предприятий почтовой связи СССР, Издательство «Связь», Москва, 1974,с.158 (прототип).
