Пристрій для освітлення

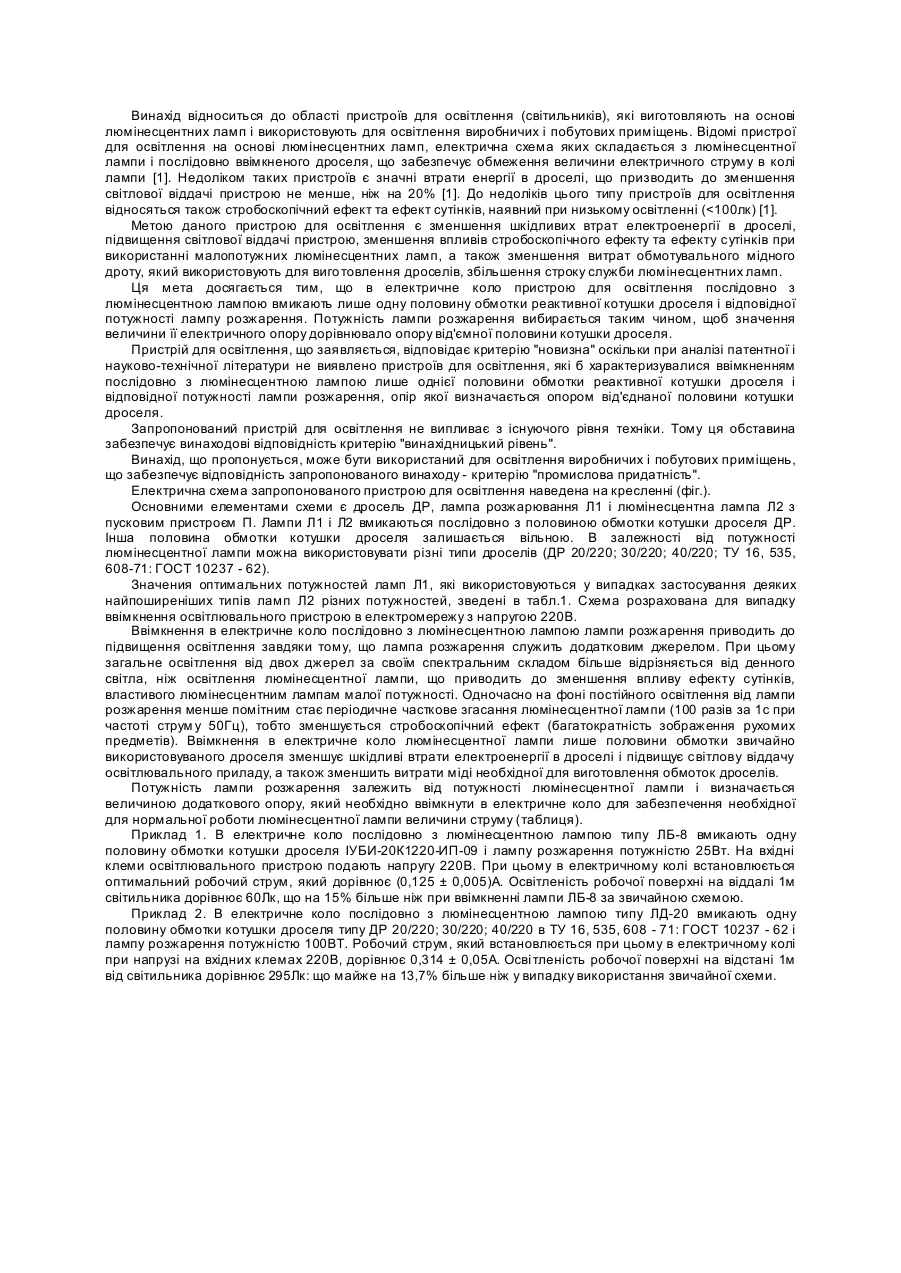

Пристрій для освітлення, який містить джерело постійного струму, позитивний вивід якого через вимикач з'єднаний з обмежувачем струму, який з'єднаний з першим виводом лампи розжарювання, другий вивід якої з'єднаний з негативним виводом джерела живлення, який відрізняється тим, що додатково введені шунтуючий уніполярний транзистор і керуюча ланка, яка містить транзистор, світлодюд, емітернии резистор і потенціометр, при цьому перший вивід обмежувача струму з'єднаний зі стоком шунтуючого уніполярного транзистора, витік якого з'єднаний з його другим виводом, а затвор шунтуючого уніполярного транзистора з'єднаний з емітером транзистора, колектор якого з'єднаний з світлодюдом, анод якого через перемикач з'єднаний з позитивним виводом джерела постійного струму, негативний вивід якого з'єднаний з резистором емітера транзистора та другими виводом потенціометра, перший вивід якого з'єднаний з першим виводом лампи розжарювання, а його середній вивід з'єднаний з базою транзистора Винахід відноситься до електротехніки, зокрема для експлуатації джерел з лампами розжарення від мережі постійного струму, а також може бути використаний для транспортних засобів в системі освітлення Відома схема вмикання світла передніх фар автомобіля [1], в яку ходить вимикач, реле з парою контактів, запобіжник та лампа передньої фари Проте, такій схемі притаманний недолік частого перегоряння лампи розжарення та підгоряння контактів, по причині протікання великого струму в момент ввімкнення, що зумовлено малим опором холодної нитки лампи розжарення Більш близьким по технічному рішенні s відомий пристрій для освітлення і сигналізації [2], який містить джерело живлення постійного струму, додатній полюс якого через послідовну ланку з'єднаний з вимикачем, обмежувачем струму і лампою розжарювання і паралельно обмежувачу струму ввімкнений датчик напруги і тиристор, керуючий електрод якого з'єднаний з виходом датчика напруги Проте, недоліком цього пристрою є невисокий ККД, внаслідок значної втрати потужності на тиристорі, що зумовлено відносно високим перехідним опором В основу винаходу пристрою для освітлення поставлена задача удосконалити пристрій для освітлення шляхом зменшення протікання початкового струму через лампу розжарювання і зменшення спаду напруги на шунтуючому елементі, що привело б до підвищення ККД, при збереженні високої надійності, а також запобігало б, в можливих випадках, від виникнення короткого замикання Поставлене завдання вирішується тим, що в пристрій для освітлення, який містить джерело постійного струму, додатній вивід якого через вимикач з'єднаний з обмежувачем струму, який з'єднаний з першим виводом лампи розжарювання, якої другий вивід з'єднаний з мінусовим виводом джерела живлення, згідно винаходу, додатково зведено шунтуючий уніполярний транзистор і керуюча ланка, яка складена із транзистора, світлодюда, емптерного резистора і потенціометра, причому перший вивід обмежувача струму з'єднаний з стоком шунтуючого уніполярного транзистора, якого витік з'єднаний з його другим виводом, а затвор шунтуючого уніполярного транзистора з'єднаний з емітером транзистора, якого колектор з'єднаний з світло діодом, анод якого через перемикач з'єднаний з позитивним виводом джерела постійного струму, якого мінусовий вивід з'єднаний г резистором емітера транзистора та другим виводом потенціометра, якого перший вивід з'єднаний з першим виводом лампи розжарювання, а його середній вивід з'єднаний з базою транзистора О (О о ю 57061 Введення в пристрій шунтуючого уніполярного транзистора забезпечує номінальне протікання струму через лампу розжарювання в робочому режимі, що приводить до зменшення втрат на шунтуючому елементі, а керуючої ланки здійснювати ПОСЛІДОВНІСТЬ і момент зміни величини струму, а також запобігати виникненню короткого замикання і з разі неполадок з допомогою індикації, визначати характер несправності в колі лампи розжарення На кресленні показана функціональна схема пристрою для освітлення Пристрій для освітлення складається з джерела струму 1, вимикача 2, обмежувача струму З, лампи розжарювання 4 шунтуючого уніполярного транзистора 5, керуючої ланки 6, в яку входить світлодюд 7, транзистор 8, резистор 9, потенціометр 10 Позитивний полюс джерела постійного струму 1 через вимикач 2 і обмежувач струму З з'єднаний з першим виводом лампи розжарювання 4, другий вивід якої з'єднаний з мінусовим виводом джерела постійного струму 1, та перший вивід обмежувача струму 3 з'єднаний із стоком шунтуючого уніполярного транзистора 5, якого витік з'єднаний з його другим виводом, а затвор шунтуючого уніполярного транзистора 5 з'єднаний з емітером транзистора 8, який через резистор 9 з'єднаний з від'ємним ПОЛЮСОМ джерела живлення постійного струму 1, до якого під'єднаний і другий кінець потенціометра 10, якого перший кінець з'єднаний з першим виводом лампи розжарювання 4, а середній його вивід з'єднаний з базою транзистора 8, якого колектор через світлодюд 7 з'єднаний з вимикачем 2 Працює пристрій для освітлення наступним чином При ввімкненні, через перемикач 2 напруга з джерела постійного струму і поступає через обмежувач струму 3 на лампу розжарювання 4,внаслідок чого в колі лампи протікає обмежений струм По мірі прогрівання нитки лампи розжарювання проходить перерозподіл напруг і внаслідок зростання напруги на потенціометрі 10 транзистор 8 керуючої ланки 5 відкривається, що в свою чергу викликає появу потенціалу на затворі шунтуючого уніполярного транзистора 5, Зростання потенціалу викликає зменшення опору в колі СТІК-ВИТІК, а це приводить до шунтування обмежувача струму 3, з цього моменту струм через лампу розжарювання 4 досягне номінальної величини робочого режиму В випадку електричного замикання в ДІЛЯНЦІ лампи розжарювання 4, шунтуючий уніполярний транзистор 5 не відкриється, струм буде обмежуватися низькоомним обмежувачем струму 3, що дає можливість уникнути короткого замикання Світлодюд 7 при такому характері несправності не засвітиться, що свідчитиме про наявність короткого замикання При перегорянні чи відсутності контакту в цоколі лампи розжарення 4, на потенціометрі появиться напруга, при цьому транзистор 8 відкриється і світлодюд 7 засвітиться, такий стан відображатиме відсутність протікання струму в колі лампи розжарення 4 Джерела інформації 1 Автомобиль ВАЗ- 2105 Г К Мирзоев- М Машиностроение -1984 2 Авторское свидетельство СССР № 758574, кл Н 05 В 39/00 Фіг. Комп'ютерна верстка Н Кураєва Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа,8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
