Система динамічного освітлення при наданні візуальної інформації

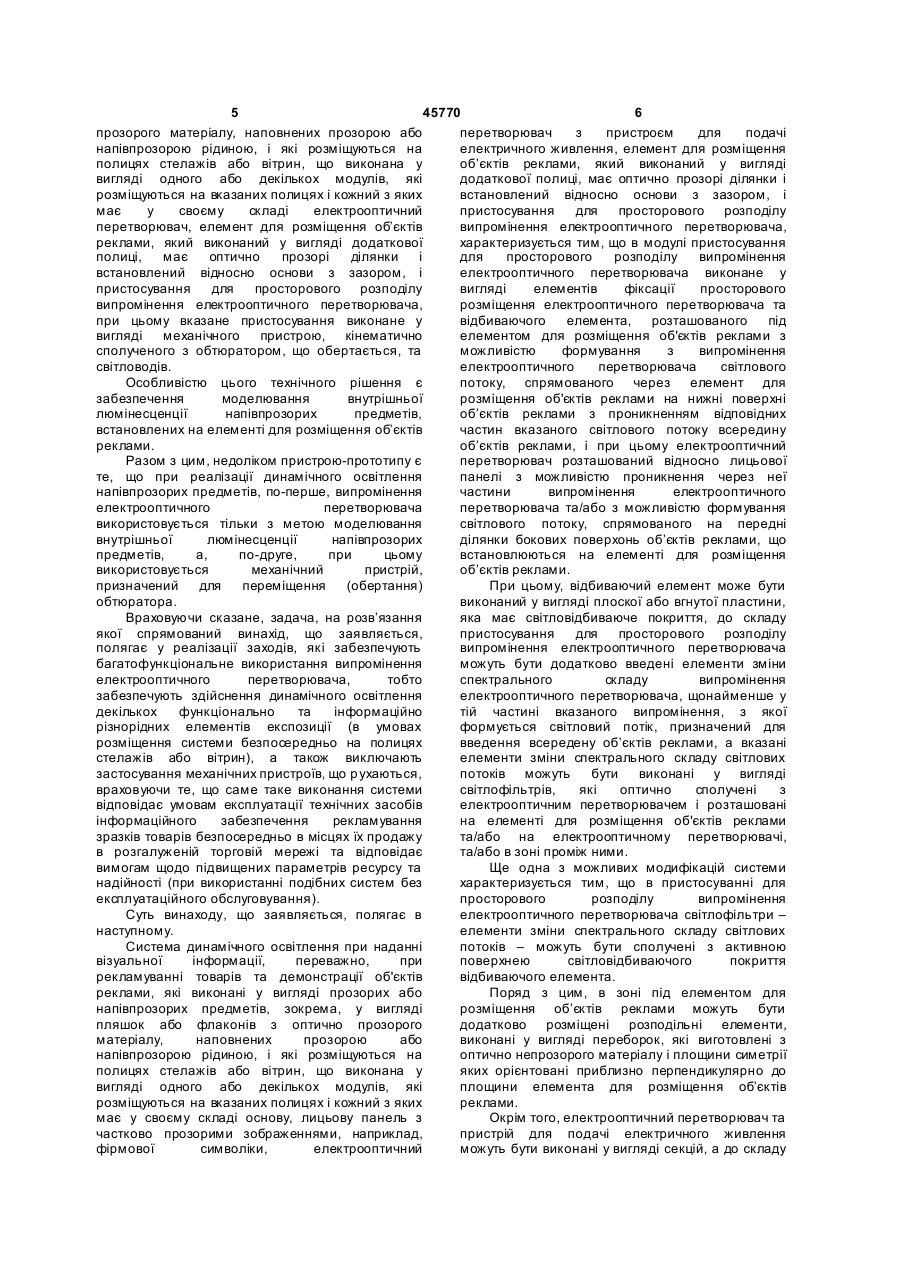

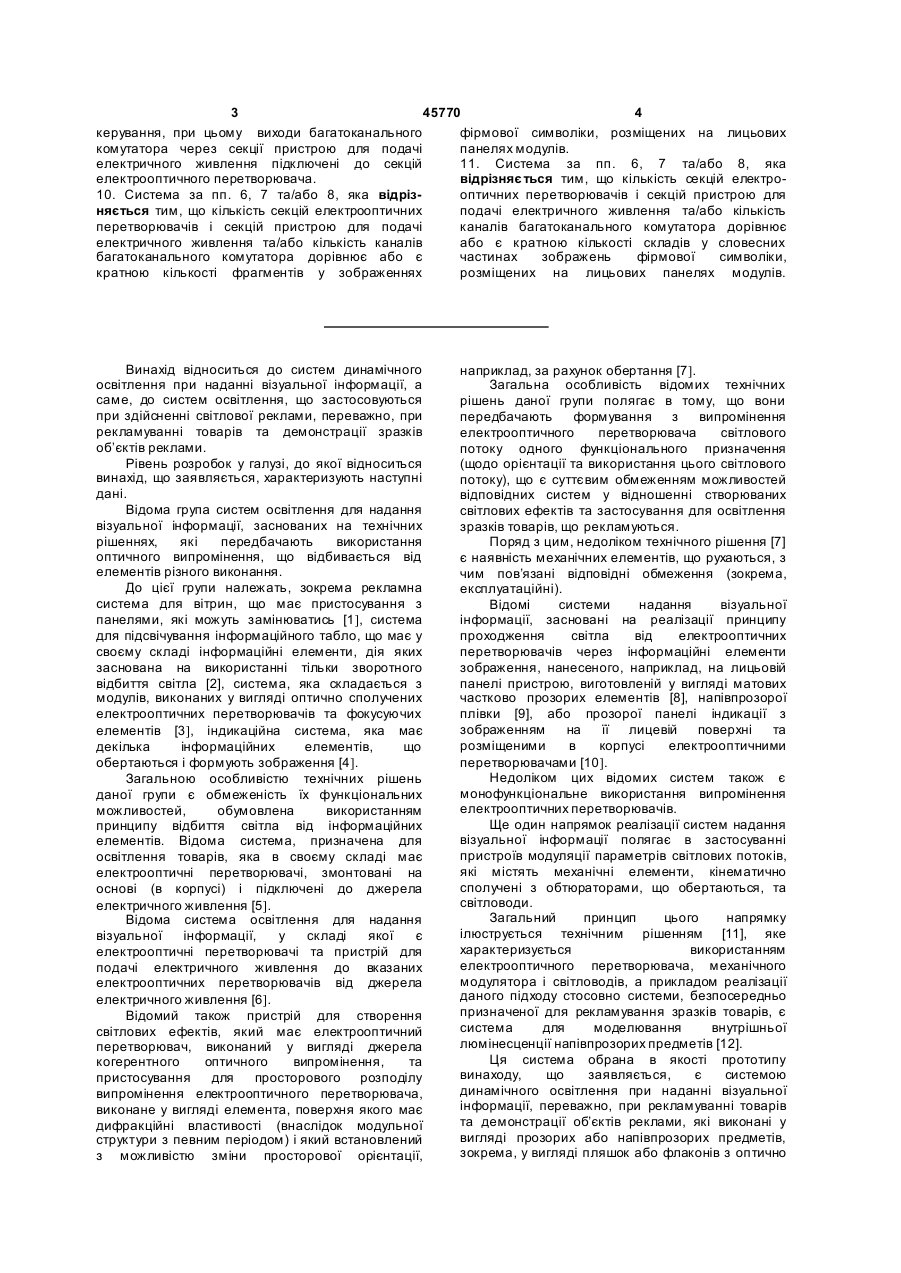

1. Система динамічного освітлення при наданні візуальної інформації, переважно, при рекламуванні товарів та демонстрації об'єктів реклами, які виконані у вигляді прозорих або напівпрозорих предметів, зокрема у вигляді пляшок або флаконів з оптично прозорого матеріалу, наповнених прозорою або напівпрозорою рідиною, і які розміщуються на полицях стелажів або вітрин, що виконана у вигляді одного або декількох модулів, які розміщуються на вказаних полицях і кожний з яких має у своєму складі основу, лицьову панель з частково прозорими зображеннями, наприклад фірмової символіки, електрооптичний перетворювач з пристроєм для подачі електричного живлення, елемент для розміщення об'єктів реклами, який виконаний у вигляді додаткової полиці, має оптично прозорі ділянки і встановлений відносно основи з зазором, і пристосування для просторового розподілу випромінення електрооптичного перетворювача, яка відрізняє ться тим, що в модулі пристосування для просторового розподілу випромінення електрооптичного перетворювача виконане у вигляді елементів фіксації просторового розміщення електрооптичного перетворювача та відбиваючого елемента, розташованого під елементом для розміщення об'єктів реклами з можливістю формування з випромінення електрооптичного перетворювача світлового потоку, спрямованого через елемент для розміщення об'єктів реклами на нижні поверхні об'єктів реклами з проникненням відповідних частин вказаного світлового потоку всередину об'єктів реклами, і при цьому електрооптичний перетворювач розташований відносно лицьової панелі з можливістю проникнення через неї частини випромінення електрооптичного перетворювача та/або з можливістю формування світлового потоку, спрямованого на передні ділянки бокових 2 (19) 1 3 45770 4 керування, при цьому виходи багатоканального фірмової символіки, розміщених на лицьових комутатора через секції пристрою для подачі панелях модулів. електричного живлення підключені до секцій 11. Система за пп. 6, 7 та/або 8, яка електрооптичного перетворювача. відрізняє ться тим, що кількість секцій електро10. Система за пп. 6, 7 та/або 8, яка відрізоптичних перетворювачів і секцій пристрою для няється тим, що кількість секцій електрооптичних подачі електричного живлення та/або кількість перетворювачів і секцій пристрою для подачі каналів багатоканального комутатора дорівнює електричного живлення та/або кількість каналів або є кратною кількості складів у словесних багатоканального комутатора дорівнює або є частинах зображень фірмової символіки, кратною кількості фрагментів у зображеннях розміщених на лицьових панелях модулів. Винахід відноситься до систем динамічного освітлення при наданні візуальної інформації, а саме, до систем освітлення, що застосовуються при здійсненні світлової реклами, переважно, при рекламуванні товарів та демонстрації зразків об’єктів реклами. Рівень розробок у галузі, до якої відноситься винахід, що заявляється, характеризують наступні дані. Відома група систем освітлення для надання візуальної інформації, заснованих на технічних рішеннях, які передбачають використання оптичного випромінення, що відбивається від елементів різного виконання. До цієї групи належать, зокрема рекламна система для вітрин, що має пристосування з панелями, які можуть замінюватись [1], система для підсвічування інформаційного табло, що має у своєму складі інформаційні елементи, дія яких заснована на використанні тільки зворотного відбиття світла [2], система, яка складається з модулів, виконаних у вигляді оптично сполучених електрооптичних перетворювачів та фокусуючих елементів [3], індикаційна система, яка має декілька інформаційних елементів, що обертаються і формують зображення [4]. Загальною особливістю технічних рішень даної групи є обмеженість їх функціональних можливостей, обумовлена використанням принципу відбиття світла від інформаційних елементів. Відома система, призначена для освітлення товарів, яка в своєму складі має електрооптичні перетворювачі, змонтовані на основі (в корпусі) і підключені до джерела електричного живлення [5]. Відома система освітлення для надання візуальної інформації, у складі якої є електрооптичні перетворювачі та пристрій для подачі електричного живлення до вказаних електрооптичних перетворювачів від джерела електричного живлення [6]. Відомий також пристрій для створення світлових ефектів, який має електрооптичний перетворювач, виконаний у вигляді джерела когерентного оптичного випромінення, та пристосування для просторового розподілу випромінення електрооптичного перетворювача, виконане у вигляді елемента, поверхня якого має дифракційні властивості (внаслідок модульної структури з певним періодом) і який встановлений з можливістю зміни просторової орієнтації, наприклад, за рахунок обертання [7]. Загальна особливість відомих технічних рішень даної групи полягає в тому, що вони передбачають формування з випромінення електрооптичного перетворювача світлового потоку одного функціонального призначення (щодо орієнтації та використання цього світлового потоку), що є суттєвим обмеженням можливостей відповідних систем у відношенні створюваних світлових ефектів та застосування для освітлення зразків товарів, що рекламуються. Поряд з цим, недоліком технічного рішення [7] є наявність механічних елементів, що рухаються, з чим пов’язані відповідні обмеження (зокрема, експлуатаційні). Відомі системи надання візуальної інформації, засновані на реалізації принципу проходження світла від електрооптичних перетворювачів через інформаційні елементи зображення, нанесеного, наприклад, на лицьовій панелі пристрою, виготовленій у вигляді матових частково прозорих елементів [8], напівпрозорої плівки [9], або прозорої панелі індикації з зображенням на її лицевій поверхні та розміщеними в корпусі електрооптичними перетворювачами [10]. Недоліком цих відомих систем також є монофункціональне використання випромінення електрооптичних перетворювачів. Ще один напрямок реалізації систем надання візуальної інформації полягає в застосуванні пристроїв модуляції параметрів світлових потоків, які містять механічні елементи, кінематично сполучені з обтюраторами, що обертаються, та світловоди. Загальний принцип цього напрямку ілюструється технічним рішенням [11], яке характеризується використанням електрооптичного перетворювача, механічного модулятора і світловодів, а прикладом реалізації даного підходу стосовно системи, безпосередньо призначеної для рекламування зразків товарів, є система для моделювання внутрішньої люмінесценції напівпрозорих предметів [12]. Ця система обрана в якості прототипу винаходу, що заявляється, є системою динамічного освітлення при наданні візуальної інформації, переважно, при рекламуванні товарів та демонстрації об’єктів реклами, які виконані у вигляді прозорих або напівпрозорих предметів, зокрема, у вигляді пляшок або флаконів з оптично 5 45770 6 прозорого матеріалу, наповнених прозорою або перетворювач з пристроєм для подачі напівпрозорою рідиною, і які розміщуються на електричного живлення, елемент для розміщення полицях стелажів або вітрин, що виконана у об’єктів реклами, який виконаний у вигляді вигляді одного або декількох модулів, які додаткової полиці, має оптично прозорі ділянки і розміщуються на вказаних полицях і кожний з яких встановлений відносно основи з зазором, і має у своєму складі електрооптичний пристосування для просторового розподілу перетворювач, елемент для розміщення об’єктів випромінення електрооптичного перетворювача, реклами, який виконаний у вигляді додаткової характеризується тим, що в модулі пристосування полиці, має оптично прозорі ділянки і для просторового розподілу випромінення встановлений відносно основи з зазором, і електрооптичного перетворювача виконане у пристосування для просторового розподілу вигляді елементів фіксації просторового випромінення електрооптичного перетворювача, розміщення електрооптичного перетворювача та при цьому вказане пристосування виконане у відбиваючого елемента, розташованого під вигляді механічного пристрою, кінематично елементом для розміщення об'єктів реклами з сполученого з обтюратором, що обертається, та можливістю формування з випромінення світловодів. електрооптичного перетворювача світлового Особливістю цього технічного рішення є потоку, спрямованого через елемент для забезпечення моделювання внутрішньої розміщення об'єктів реклами на нижні поверхні люмінесценції напівпрозорих предметів, об’єктів реклами з проникненням відповідних встановлених на елементі для розміщення об’єктів частин вказаного світлового потоку всередину реклами. об’єктів реклами, і при цьому електрооптичний Разом з цим, недоліком пристрою-прототипу є перетворювач розташований відносно лицьової те, що при реалізації динамічного освітлення панелі з можливістю проникнення через неї напівпрозорих предметів, по-перше, випромінення частини випромінення електрооптичного електрооптичного перетворювача перетворювача та/або з можливістю формування використовується тільки з метою моделювання світлового потоку, спрямованого на передні внутрішньої люмінесценції напівпрозорих ділянки бокових поверхонь об’єктів реклами, що предметів, а, по-друге, при цьому встановлюються на елементі для розміщення використовується механічний пристрій, об’єктів реклами. призначений для переміщення (обертання) При цьому, відбиваючий елемент може бути обтюратора. виконаний у вигляді плоскої або вгнутої пластини, Враховуючи сказане, задача, на розв’язання яка має світловідбиваюче покриття, до складу якої спрямований винахід, що заявляється, пристосування для просторового розподілу полягає у реалізації заходів, які забезпечують випромінення електрооптичного перетворювача багатофункціональне використання випромінення можуть бути додатково введені елементи зміни електрооптичного перетворювача, тобто спектрального складу випромінення забезпечують здійснення динамічного освітлення електрооптичного перетворювача, щонайменше у декількох функціонально та інформаційно тій частині вказаного випромінення, з якої різнорідних елементів експозиції (в умовах формується світловий потік, призначений для розміщення системи безпосередньо на полицях введення всередену об’єктів реклами, а вказані стелажів або вітрин), а також виключають елементи зміни спектрального складу світлових застосування механічних пристроїв, що р ухаються, потоків можуть бути виконані у вигляді враховуючи те, що саме таке виконання системи світлофільтрів, які оптично сполучені з відповідає умовам експлуатації технічних засобів електрооптичним перетворювачем і розташовані інформаційного забезпечення рекламування на елементі для розміщення об'єктів реклами зразків товарів безпосередньо в місцях їх продажу та/або на електрооптичному перетворювачі, в розгалуженій торговій мережі та відповідає та/або в зоні проміж ними. вимогам щодо підвищених параметрів ресурсу та Ще одна з можливих модифікацій системи надійності (при використанні подібних систем без характеризується тим, що в пристосуванні для експлуатаційного обслуговування). просторового розподілу випромінення Суть винаходу, що заявляється, полягає в електрооптичного перетворювача світлофільтри – наступному. елементи зміни спектрального складу світлових Система динамічного освітлення при наданні потоків – можуть бути сполучені з активною візуальної інформації, переважно, при поверхнею світловідбиваючого покриття рекламуванні товарів та демонстрації об'єктів відбиваючого елемента. реклами, які виконані у вигляді прозорих або Поряд з цим, в зоні під елементом для напівпрозорих предметів, зокрема, у вигляді розміщення об’єктів реклами можуть бути пляшок або флаконів з оптично прозорого додатково розміщені розподільні елементи, матеріалу, наповнених прозорою або виконані у вигляді переборок, які виготовлені з напівпрозорою рідиною, і які розміщуються на оптично непрозорого матеріалу і площини симетрії полицях стелажів або вітрин, що виконана у яких орієнтовані приблизно перпендикулярно до вигляді одного або декількох модулів, які площини елемента для розміщення об’єктів розміщуються на вказаних полицях і кожний з яких реклами. має у своєму складі основу, лицьову панель з Окрім того, електрооптичний перетворювач та частково прозорими зображеннями, наприклад, пристрій для подачі електричного живлення фірмової символіки, електрооптичний можуть бути виконані у вигляді секцій, а до складу 7 45770 8 пристрою для подачі електричного живлення може введення до складу пристосування для бути додатково введено багатоканальний просторового розподілу випромінення комутатор, який у своєм у складі має блок електрооптичного перетворювача елементів зміни керування, при цьому ви ходи багатоканального спектрального складу випромінення комутатора через секції пристрою для подачі електрооптичного перетворювача, щонайменше у електричного живлення можуть бути підключені до тій частині вказаного випромінення, з якої секцій електрооптичного перетворювача. формується світловий потік, призначений для При цьому, кількість секцій електрооптичних введення всередину об’єктів реклами; перетворювачів і секцій пристрою для подачі виконання електрооптичного перетворювача електричного живлення та/або кількість каналів та пристрою для подачі електричного живлення у багатоканального керуючого пристрою може вигляді секцій та додаткове введення до складу дорівнювати або може бути кратною кількості пристрою для подачі електричного живлення фрагментів у зображеннях фірмової символіки, багатоканального комутатора, який у своєму розміщених на лицьових панелях модулів, або складі має блок керування (при цьому виходи кількість секцій електрооптичних перетворювачів і багатоканального комутатора через секції секцій пристрою для подачі електричного пристрою для подачі електричного живлення живлення та/або кількість каналів підключені до секцій електрооптичного багатоканального керуючого пристрою може перетворювача); дорівнювати або може бути кратною кількості запропоноване співвідношення кількості складів у словесних частинах зображень фірмової секцій електрооптичних перетворювачів і секцій символіки, розміщених на лицьових панелях пристрою для подачі електричного живлення модулів. та/або кількості каналів багатоканального Технічний результат, який досягається при керуючого пристрою та кількості фрагментів у здійсненні винаходу, що заявляється, полягає в зображеннях фірмової символіки, розміщених на тому, що при використанні запропонованої лицьових панелях модулів, або кількості складів у системи динамічного освітлення при наданні словесних частинах зображень фірмової візуальної інформації, забезпечується можливість символіки, розміщених на лицьових панелях ефективного виділення зони розміщення на модулів. вказаних стелажах або вітринах і привернення Система динамічного освітлення при наданні уваги покупців саме до зразків товарів певного візуальної інформації, що заявляється, товаровиробника, що підвищує зацікавленість пояснюється описом прикладу її реалізації, який покупців та вірогідність здійснення ними вибору наводиться нижче. для придбання саме цих товарів. На фіг. 1 наведено приклад розміщення Наявність причинно-наслідкового зв’язку між модулів системи на окремих полицях стелажів або сукупністю істотних ознак винаходу, що вітрин, на фіг. 2 зображено поперечний переріз заявляється, і технічним результатом, що модуля системи, на фіг. З подано вигляд модуля досягається, підтверджується наступним. зверху, а на фіг. 4 наведена блок-схема з’єднань Розв’язання вищевказаної задачі даного багатоканального комутатора пристрою для подачі винаходу досягається саме завдяки тому, що до електричного живлення та секціями основних ознак, якими запропонована система електрооптичного перетворювача. динамічного освітлення відрізняється від системиСистема динамічного освітлення при наданні прототипу, належать: візуальної інформації, переважно, при виконання пристосування для просторового рекламуванні товарів та демонстрації об’єктів розподілу випромінення електрооптичного реклами, які виконані у вигляді прозорих або перетворювача у вигляді елементів фіксації напівпрозорих предметів, зокрема, у вигляді просторового розміщення електрооптичного пляшок або флаконів з оптично прозорого перетворювача та відбиваючого елемента, матеріалу, наповнених прозорою або розташованого під елементом для розміщення напівпрозорою рідиною, і які розміщуються на об’єктів реклами з можливістю формування з полицях 1 стелажів 2 (або вітрин), виконана у випромінення електрооптичного перетворювача вигляді одного або декількох модулів 3, світлового потоку, спрямованого через елемент розташованих на полицях 1 вказаних стелажів як для розміщення об’єктів реклами на нижні додаткові полиці, на яких розміщені об'єкти поверхні об’єктів реклами з проникненням реклами - зразки 4 товарів (фіг. 1). відповідних частин вказаного світлового потоку Модуль 3 у своєму складі має (фіг. 2) основу всередину об’єктів реклами, при цьому 5, лицьову панель 6 з зоною 7 розміщення електрооптичний перетворювач розташований частково прозорих зображень, наприклад, відносно лицьової панелі з можливістю фірмової символіки, електрооптичний проникнення через неї частини випромінення перетворювач 8 з пристроєм 9 для подачі електрооптичного перетворювача та/або з електричного живлення, елемент 10 для можливістю формування світлового потоку, розміщення об’єктів реклами, який виконаний у спрямованого на передні ділянки бокових вигляді додаткової полиці, має оптично прозорі поверхонь об’єктів реклами, що встановлюються ділянки 11 і встановлений відносно основи 5 з на елементі для розміщення об’єктів реклами); зазором (просторова зона вказаного зазору на фіг. виконання відбиваючого елемента у вигляді 2 позначена позицією 12), а також пристосування плоскої або вгнутоїпластини, яка має для просторового розподілу випромінення світловідбиваюче покриття; електрооптичного перетворювача 8, виконане у 9 45770 10 вигляді елементів 13 фіксації просторового керування, при цьому виходи 25 багатоканального розміщення електрооптичного перетворювача та комутатора 23 через секції 22 пристрою 9 для відбиваючого елемента 14, розташованого під подачі електричного живлення підключені до елементом 10 для розміщення об’єктів реклами з секцій 21 електрооптичного перетворювача 8 можливістю формування з випромінення (пристрій 9 для подачі електричного живлення електрооптичного перетворювача 8 світлового підключений до джерела 26 електричного потоку, спрямованого через елемент 10 для живлення). розміщення об'єктів реклами на нижні поверхні При цьому, кількість секцій 21 об'єктів 4 реклами з проникненням відповідних електрооптичних перетворювачів 8 (при частин вказаного світлового потоку всередину відповідній кількості розподільчих елементів 20) і об’єктів 4 реклами. При цьому електрооптичний секцій 22 пристрою 9 для подачі електричного перетворювач 8 розташований відносно лицьової живлення та/або кількість каналів панелі 6 з можливістю проникнення через неї багатоканального комутатора 23 (при відповідному частини випромінення електрооптичного виконанні блоку 24 керування) може дорівнювати перетворювача та з можливістю формування або може бути кратною кількості фрагментів у світлового потоку, спрямованого на передні зображеннях 7 фірмової символіки, розміщених на ділянки 15 бокових поверхонь об’єктів 4 реклами, лицьових панелях 6 модулів 3, або кількості що встановлюються на елементі 10 для складів у словесних частинах зображень 7 розміщення об'єктів 4 реклами. фірмової символіки, розміщених на лицьових Відбиваючий елемент 14 може бути панелях 6 модулів 3. виконаний у вигляді плоскої або вгнутої пластини, Система динамічного освітлення при наданні яка має світловідбиваюче покриття (відповідна візуальної інформації функціонує наступним зона відбиваючого елемента 14 зображена чином. пунктиром і позначена позицією 16). Окрім цього, При надходженні електричної енергії від світловідбиваюче покриття може бути розміщене джерела 26 електричного живлення через на внутрішній поверхні основи 5 і на окремих пристрій 9 для подачі електричного живлення до ділянках 17 внутрішньої поверхні лицьової панелі електрооптичного перетворювача 8 (до його 6 та на окремих ділянках 18 нижньої поверхні секції) з загального оптичного випромінення елемента 10 для розміщення об’єктів реклами. формуються одночасно три світлових потоки, при До складу пристосування для просторового цьому перший світловий потік спрямований на розподілу випромінення електрооптичного внутрішню поверхню лицьової панелі 6 і в перетворювача можуть бути додатково введені результаті часткового проникнення через неї елементи 19 зміни спектрального складу забезпечує підсвічування елементів зображення 7 випромінення електрооптичного перетворювача фірмової символіки, розміщеного на лицевій (щонайменше у тій частині вказаного панелі 6, другий світловий потік спрямований – випромінення, з якої формується світловий потік, через просторову зону 12 – на передні ділянки 15 призначений для введення всередину об’єктів бокових поверхонь об'єктів 4 реклами (зразків реклами). товарів), що встановлюються на елементі 10 для Елементи 19 зміни спектрального складу розміщення об’єктів реклами, а третій світловий світлових потоків можуть бути виконані у вигляді потік, що формується з випромінення світлофільтрів, які оптично сполучені з електрооптичного перетворювача 8, спрямований електрооптичним перетворювачем і розташовані через елемент 19 зміни спектрального складу на елементі для розміщення об’єктів реклами світла до відбиваючого елемента 14, та/або на електрооптичному перетворювачі, розташованого під елементом 10 для розміщення та/або в зоні проміж ними. об’єктів реклами, і далі через зони 11 елемента 10 Можлива модифікація системи для розміщення об’єктів реклами на нижні характеризується тим, що в пристосуванні для поверхні об'єктів 4 реклами з проникненням просторового розподілу випромінення відповідних частин вказаного світлового потоку електрооптичного перетворювача функції всередину об’єктів 4 реклами, внаслідок чого світлофільтра може виконувати безпосередньо забезпечується підсвічування продукту елемент 10 для розміщення об’єктів реклами – при (напівпрозорої рідини), яким наповнені, наприклад, його виконанні з матеріалу з відповідними пляшки або флакони, встановлені на елементі 10 спектральними параметрами. для розміщення об’єктів реклами. В зоні під елементом 10 для розміщення При роботі блока 24 керування здійснюється об’єктів реклами можуть бути додатково розміщені формування керуючих сигналів, які надходять до розподільні елементи 20 (фіг. 3), виконані у входу 27 багатоканального комутатора 23, і на вигляді переборок, які виготовлені з оптично виходах 25 останнього та на виходах відповідних непрозорого матеріалу і які орієнтовані приблизно секцій 22 пристрою 9 формується динамічна перпендикулярно до площини елемента 10 для сукупність параметрів електричного живлення розміщення об’єктів реклами. секцій 21 електрооптичного перетворювача 8, яка Електрооптичний перетворювач 8 в даному є результатом просторово-часової модуляції прикладі реалізації системи виконаний у вигляді потоку електричної енергії, що надходить від секцій 21 (фіг. 3), і відповідно пристрій 9 для джерела 26 електричного живлення. подачі електричного живлення виконаний у вигляді В результаті цього у відповідності до заданого секцій 22 (фіг. 4), а до пристрою 9 введено алгоритму функціонування системи одночасно багатоканальний комутатор 23 та блок 24 здійснюються: 11 45770 12 просторово-часова модуляція інтенсивності F 13/08, G09F13/14, (THOMAS AND SCHUTZ освітлення окремих частин зображень 7 фірмової COMPAN Y, USA), 1994. символіки, розміщених на лицьовій панелі 6 4 Патент ЕР № 0431765 на винахід (внаслідок проникнення через її відповідні ділянки «Індикаційна система», G 09 F 11/02, (DATA частин випромінення секцій 21 електрооптичного MODULATING D YSPL AYS LTD, GB), 1989. перетворювача 8); 5. Патент Японії № 9187575 на винахід просторово-часова модуляція інтенсивності «Система для освітлення товарів», G 09 F 13/14, освітлення передніх ділянок 15 бокових поверхонь 1997. об’єктів 4 реклами, що встановлюються на 6. Патент США № 4782610 на винахід елементі 10 для розміщення об’єктів реклами «Демонстраційний блок з системою освітлення», G (внаслідок проходження через просторову зону 12 09 F 13/14, 1988. відповідних частин випромінення секцій 21 7. Патент України № 20571 на винахід електрооптичного перетворювача 8); «Пристрій для створення світлових ефектів», G 09 просторово-часова модуляція інтенсивності F 13/16, 1997. підсвічування – з відповідним спектральним 8. Патент США № 4803791 на винахід складом – напівпрозорої рідини, якою наповнені «Пристрій для рекламування» G 09 F 13/14, 1989. об’єкти реклами, наприклад, пляшки або флакони, 9. Патент США № 4995185 на винахід «Вітраж встановлені на елементі 10. з використанням проникного та відбитого світла», G 09 F 13/16, 1989. Література: 10. Патент Японії № 5073026 на винахід 1. Патентна заявка WO № 9604639 «Великоформатний демонстраційний пристрій PCT/US95/09597 на винахід «Панельна рекламна світлопроникного типу», G 09 F 13/14, (Мацусі та система», G 09 F 23/06, (ТНЕ COC A-COLA денкі сангьо К. К.), 1986. COMPAN Y, USA), 1996. 11 Патентна заявка WO 9500942 СА9400310 2. Патентна заявка WO № 9604638 на винахід «Пристрій для створення ефектів PCT/US95/09532 на винахід «Система для мультиплікації», G 09 F 9/30, (НI SPACE підсвічування інформаційного табло», G 09 F 13/02 TECHNOLODGIES INC.), 1994 (MINNESOTA MINING AND MANUFACTURING 12. Патент США № 6 105 289 на винахід COMPAN Y, USA), 1996. «Метод і система для моделювання внутрішньої 3. Патент ЕР № 0617394 на винахід люмінесценції напівпрозорих предметів», G 09 F «Модульний освітлений рекламний дісплей» G 09 13/16, (Grandis), 2000. 13 45770 ДП «Український інститут промислов ої в ласності» (Укрпатент) вул. Сім’ї Хохлов их, 15, м. Київ , 04119, Україна (044) 456 – 20 – 90 ТОВ “Міжнародний науков ий коміт ет” вул. Артема, 77, м. Київ , 04050, Україна (044) 216 – 32 – 71 14
