Установка для розселення біоматеріалу корисних комах

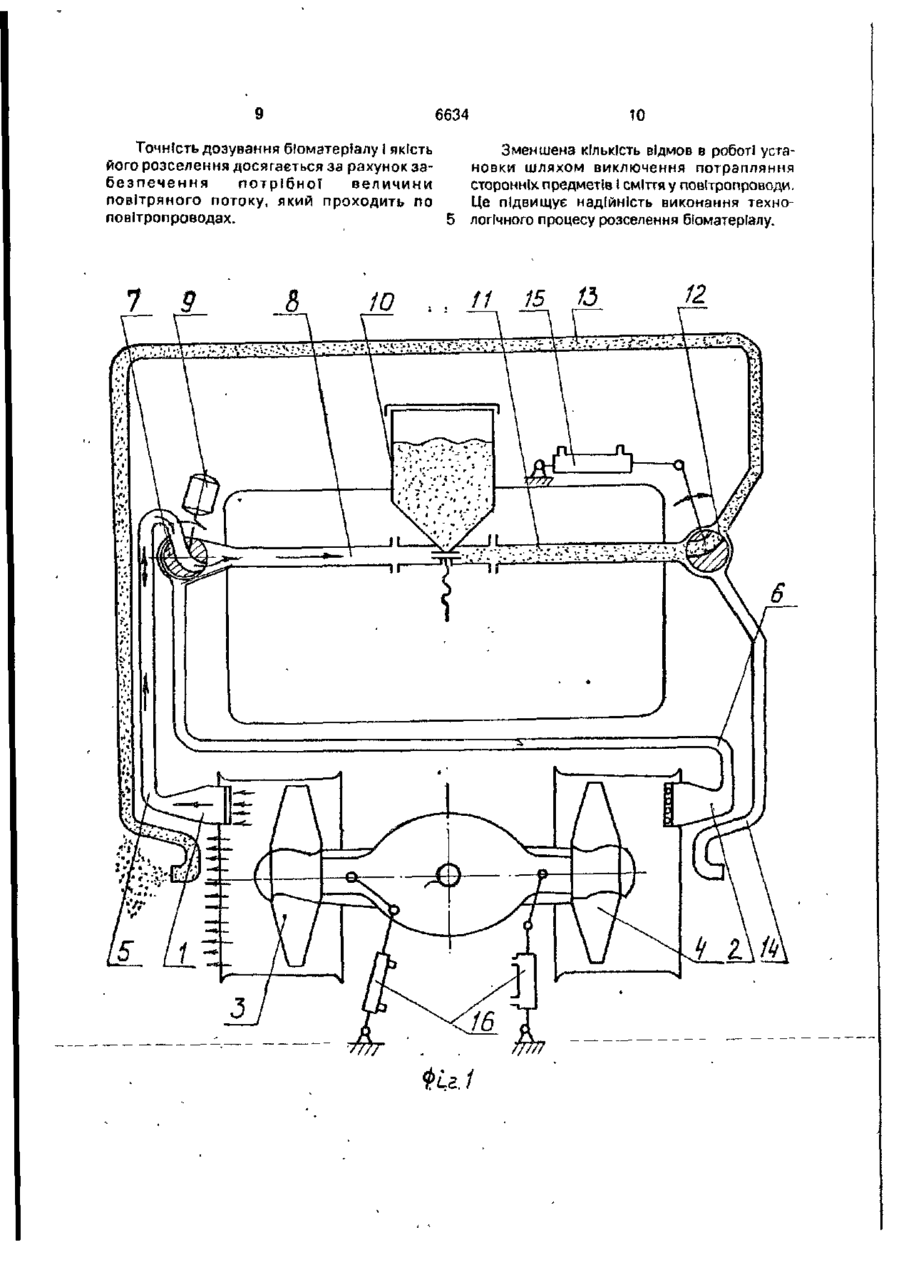

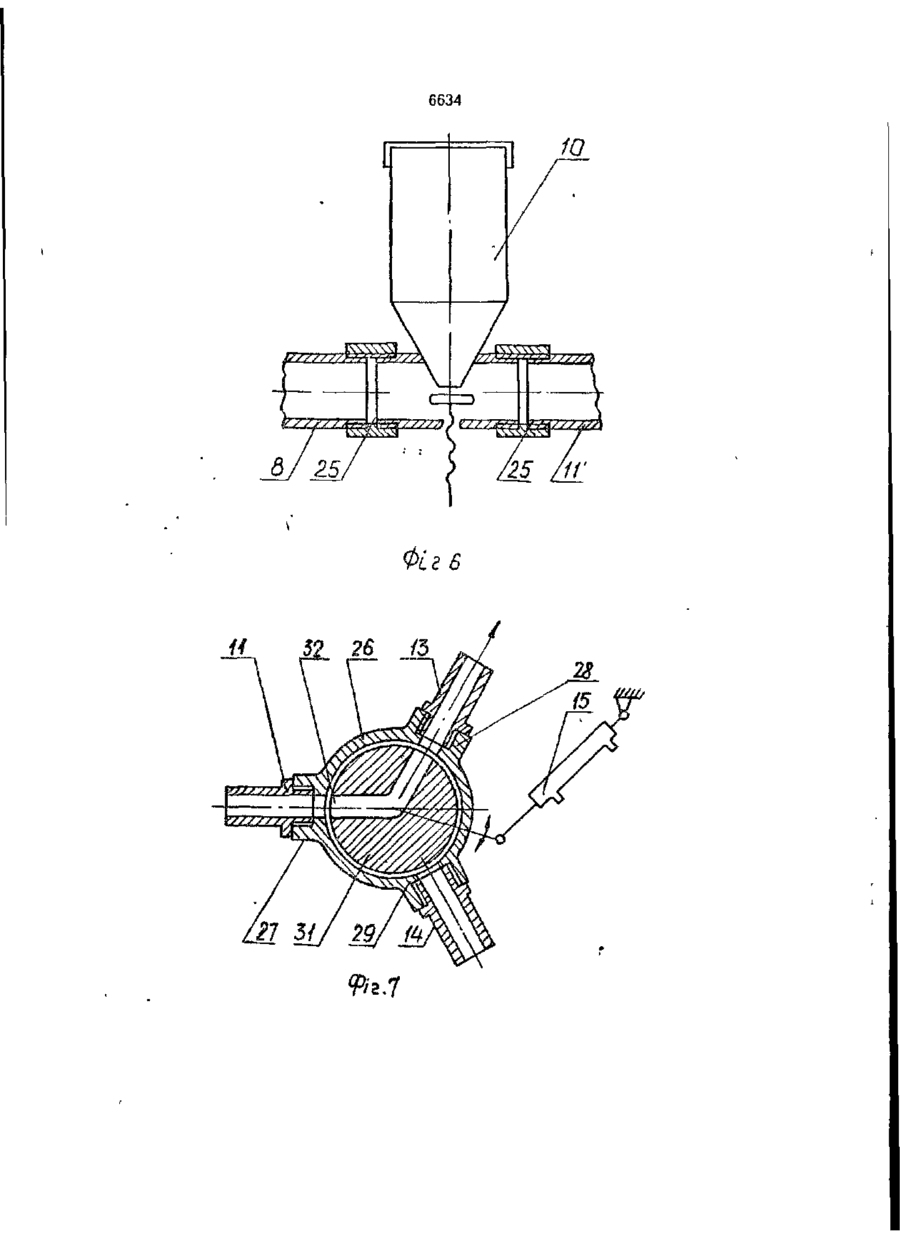

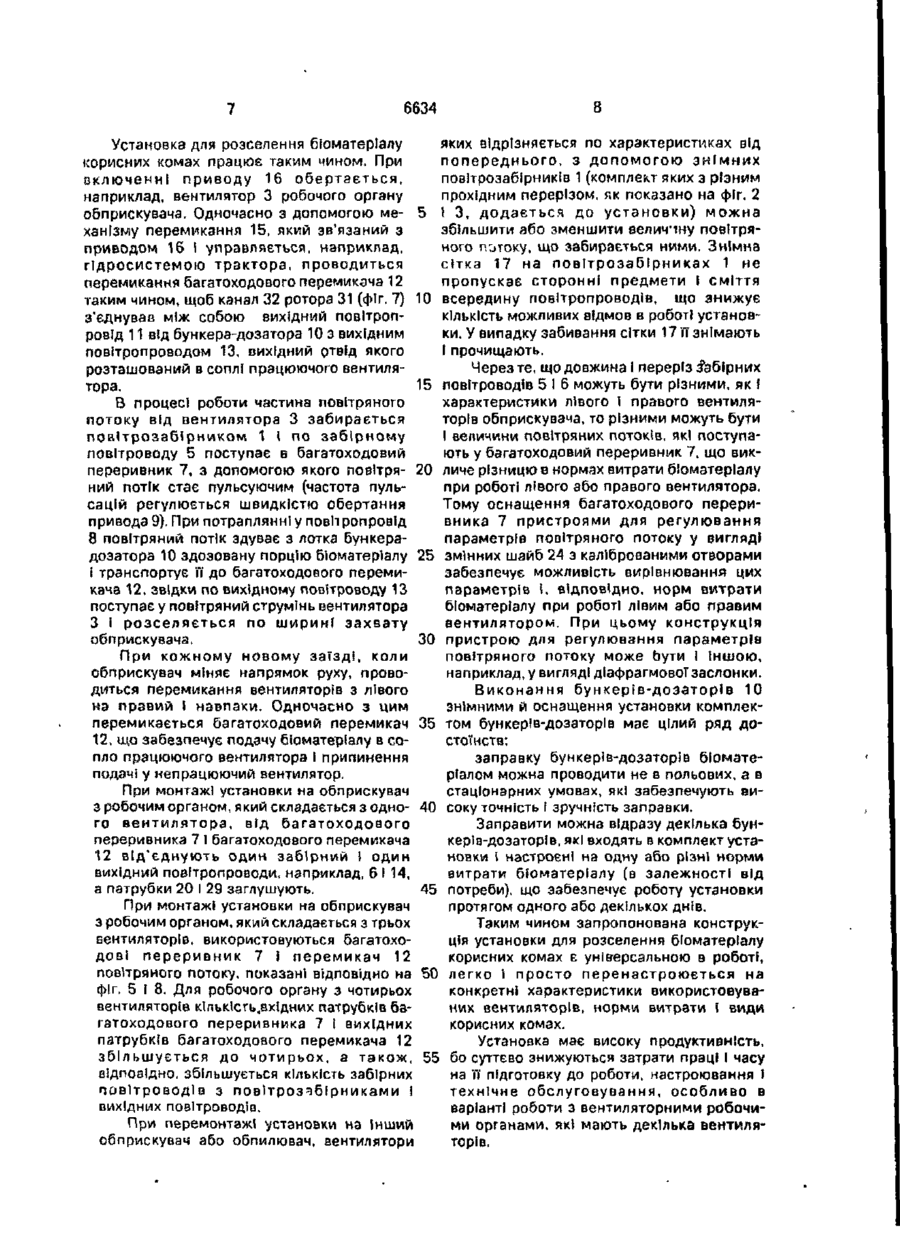

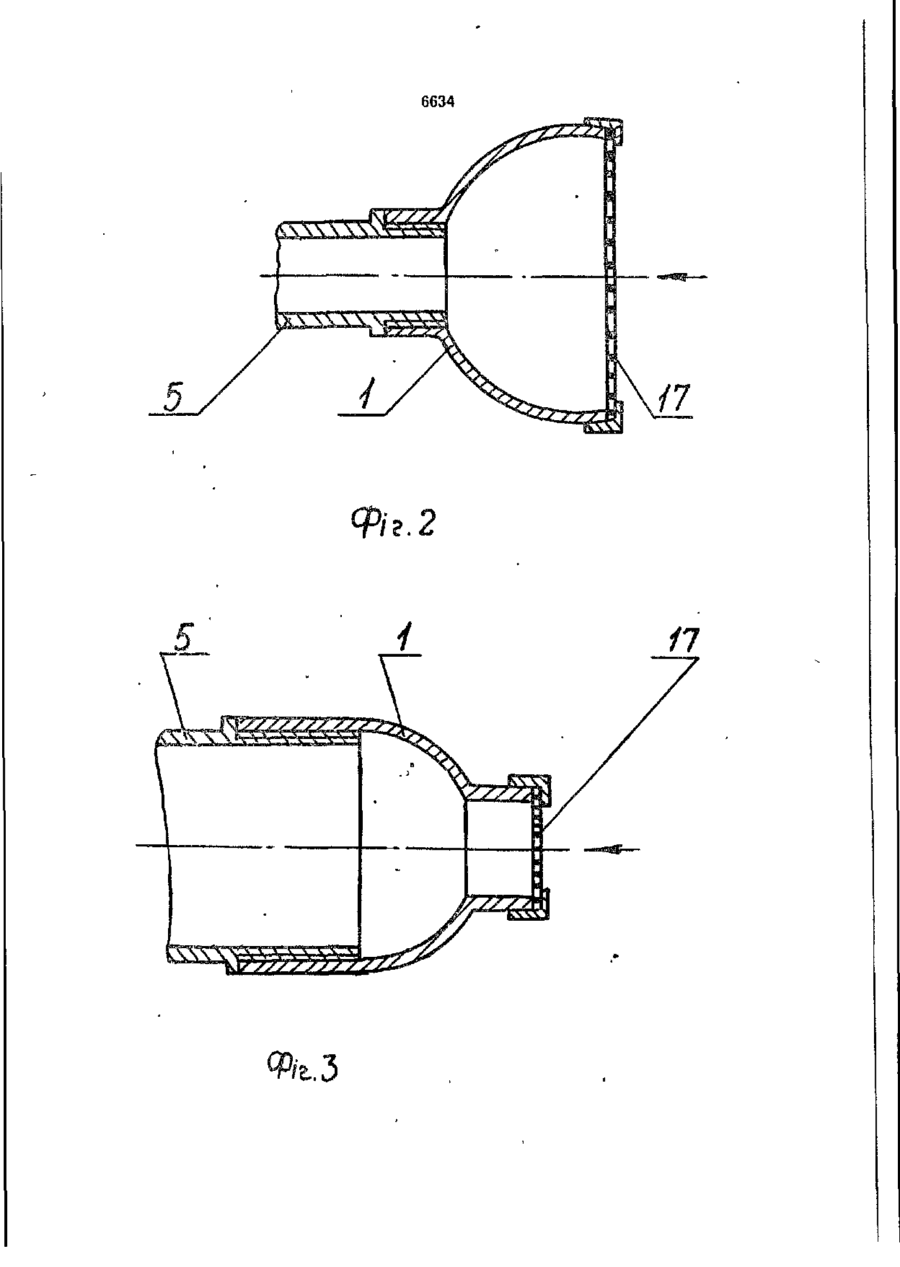

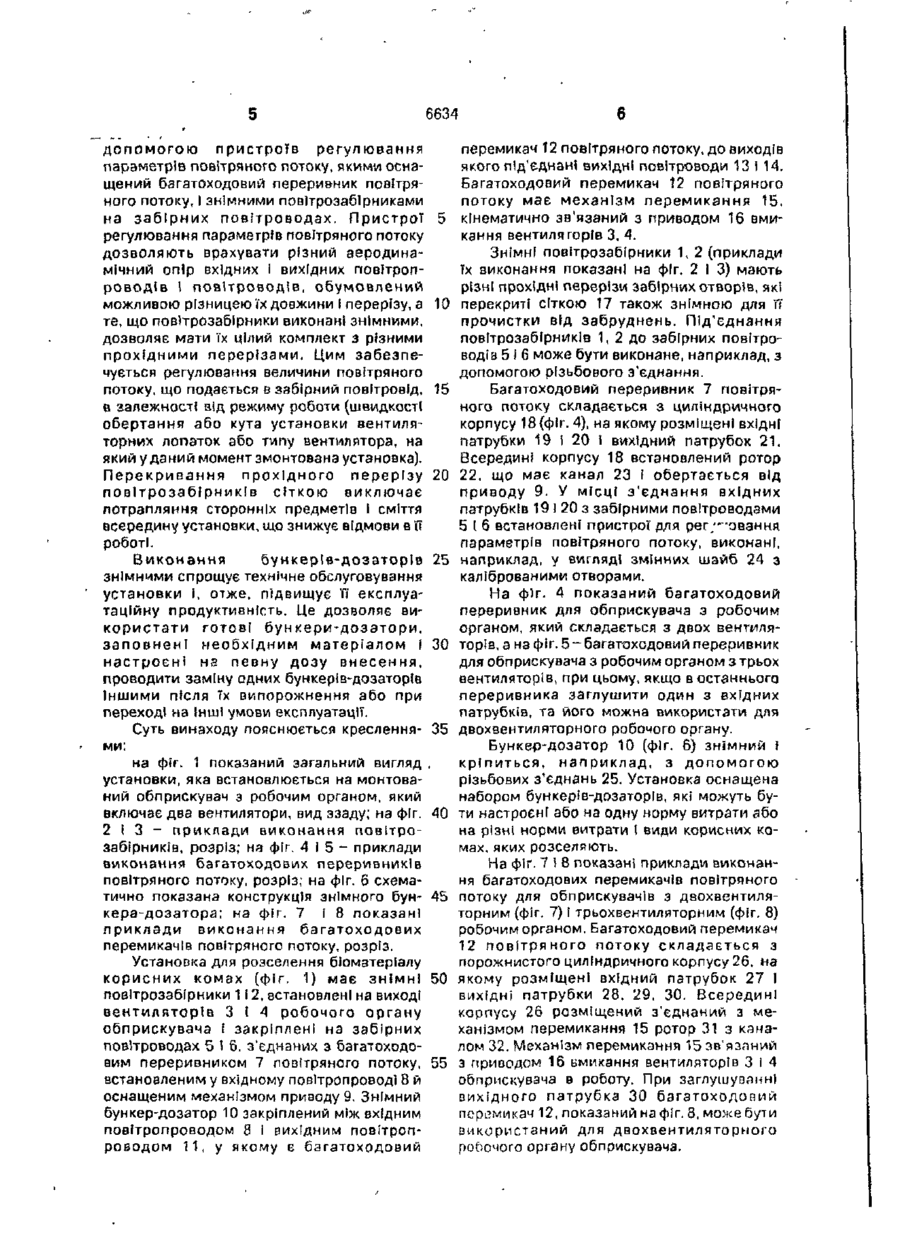

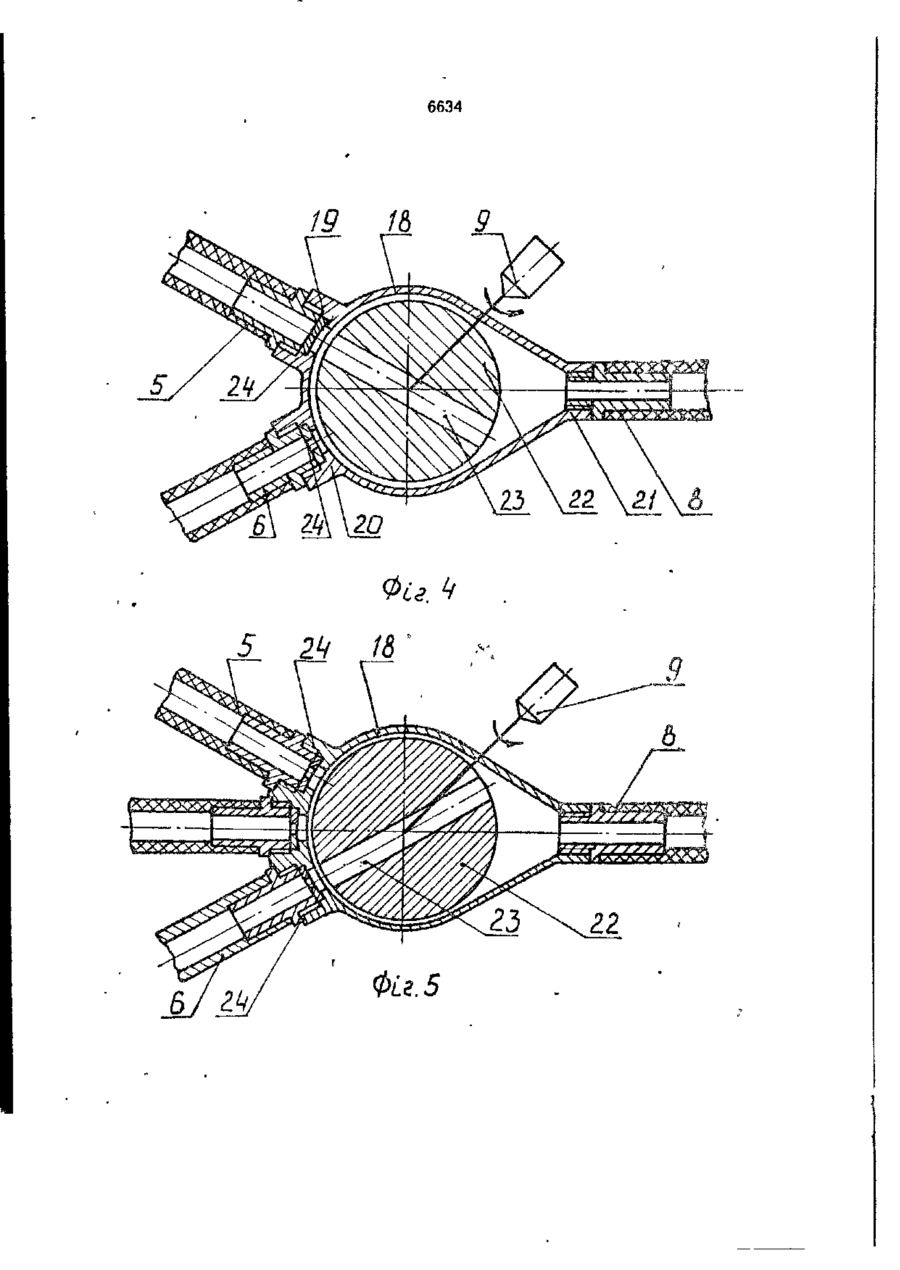

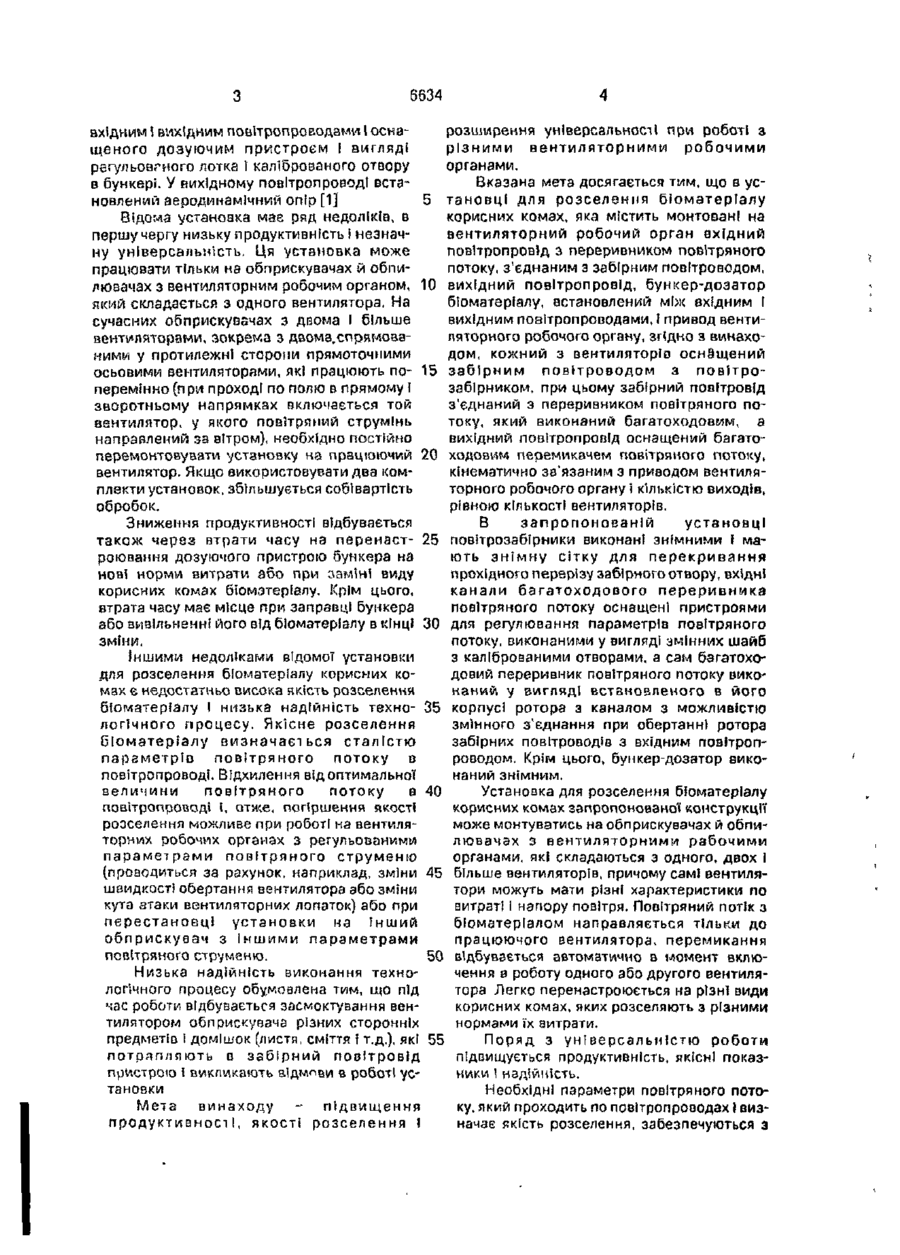

(10) \**_Г\ (И) (ІЗ) (51)5 А 01 М 5/00 ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО (54) УСТАНОВКА ДЛЯ РОЗСЕЛЕННЯ БІОМАТЕРІАЛУ КОРИСНИХ КОМАХ 1 (20)94281083,31.03.93 (21)4944245/15 (22) 13.O6.91,SU (46)29.12.94. Бюл. № 8-І (56) Авторское свидетельсі во СССР N? 1246435, М. кл. А 01 М 5/00. 1985. (71) Головне спеціалізоване конструкторсько-технологічне бюро сільгоспхїммзш (72) Краховєцкій Ніколай Ніколаєвіч, RU. Дмитрук Михайло Іванович, UA, Чснцов Валерій Владіміровіч, RU, Стабрин Роман Васильович, UA, Ковбасюк Володимир Якович, UA, Алєнчікова Татьяна Фьодоровна, RU (73) Головне спеціалізоване конструкторсько-технологічне бюро сільгоспхімнаш, UA (57) 1. Установка дня расселения биоматериала полезных насекомых, содержащая монтируемые на сентиляторный рабочий орган входной воздухопровод с прерывателем воздушного потока, соединенный с заборным воздуховодом, выходной воздухопровод, бункер-дозатор биоматериала, установленный между входным и выходным воздуховодами и привод аентиляционної о рабочего органа, о т л и ч а ю щ а я с я тем, что каждый из вентиляторов снабжен заборным воздуховодом с воздухозаборником, при этом заборный воздуховод соединен с прерывателем воздушного потока, который выполнен многоходовым, а выходной воздухопровод снабжен многоходовым переключателем воздушного потока, кинематически сзяззнным с приводом вентиляторного рабочего органа и количеством в ы х о д о в , р а в н ы м количеству вентиляторов 2. Установка по п. 1, о т л и ч а Ю Щ а я с л тем, что воздухозаборники выполнены сьемчыми и снабжены съемной сеткой для перекрытия проходного сечения заборного отверстий. 3. Установка по п. 1 о т л и ч а ю щ а я с я том, что входные каналы многоходового прерьїватепя воздушного потока снабжены устройствами для регулирования параметров воздушного потока а виде сменных шайб с калиброванными отверстиями, 4. Установка по пп. 1,3, о т л и ч а ю т ая с я тем, что многоходовый прерыватель воздушного потока выполнен а виде установленного в его корпусе ротора с каналом с возможностью переменного соединения при вращении ротора заборных воздуховодов с входным воздухопроводом. 5. Установка по п. 1 , о т л и ч а ю щ а я с я тем, что бункер-дозатор выполнен съемным. Винахід відноситься до сільськогосподарського машинобудування зокрема, до пристроїа і установок, призначених для механізованого розселення біоматеріалу корисних комах. Відома установка для розселення біоматеріалу корисних комах (ентомофагіо), змонтована на вентиляторному робочому органі, наприклад обприскувача, оснащеному приводом. Установка складається з вхідного повітропровода з переривником повітряного потоку, з'єднаним з забірним повітроводом, вихідного повітропровода, бункера з біоматеріалом, встановленого між 6634 вхідним І вихідним повітропроводами І оснащеного дозуючим пристроєм і вигляді регульованого лотка і каліброваного отвору в бункері. У вихідному повітропроводі встановлений аеродинамічний опір [1] Відома установка має ряд недоліків, в першу чергу низьку продуктивність і незначну універсальність. Ця установка може працювати тільки на обприскувачах й обпилювачах з вентиляторним робочим органом, який складається з одного вентилятора, На сучасних обприскувачах з двома і більше вентиляторами, зокрема з двома.спрямованими у протилежні сторони прямоточними осьовими вентиляторами, які працюють поперемінно (при проході по полю в прямому І зворотньому напрямках включається той вентилятор, у якого повітряний струмінь направлений за вітром), необхідно постійно перемонтовувати */становку на працюючий вентилятор. Якщо використовувати два комплекти установок, збільшується собівартість обробок. 5 10 15 20 Зниження продуктивності відбувається також через втрати часу на перенаст- 25 роювання дозуючого пристрою бункера на ноаї норми витрати або при заміні виду корисних комах біомзтєріалу. Крім цього, втрата часу має місце при заправці бункера або вивільненні його від біоматеріалу в кінці ЗО зміни. Іншими недоліками відомої установки для розселення біоматеріалу корисних комах є недостатньо висока якість розселення бїоматеріалу І низька надійність техно- 35 логічного процесу. Якісне розселення біоматеріалу визначається сталістю параметрів повітряного потоку в повітропроводі. Відхилення від оптимальної величини повітряного потоку в 40 повітропроводі і, отже, погіршення якості розселення можливе при роботі на вентиляторних робочіїх органах з регульованими параметрами повітряного струменю (проводиться за рахунок, наприклад, зміни 45 швидкості обертання вентилятора або зміни кута атаки вентиляторних лопаток) або при перестановці установки на Інший обприскувач з іншими параметрами повітряного струменю. 50 Низька надійність виконання технологічного процесу обумовлена тим, що під час роботи відбувається засмоктування вентилятором обприскувача різних сторонніх предметів і домішок (листя, сміття і т.д.), які 55 потрапляють в забірний повітровід пристрою І викликають відмови в роботі установки Мета винаходу - підвищення продуктивності, якості розселення І розширення універсальності при роботі з різними вентиляторними робочими органами. Вказана мета досягається тим, що в установці для розселення біоматеріалу корисних комах, яка містить монтовані на вентиляторний робочий орган вхідний повітропровід з переривником повітряного потоку, з'єднаним з забірним повітроводом, вихідний повітропровід, бункер-дозатор біоматеріалу, встановлений між вхідним І вихідним повітропроводами, І привод вентиляторного робочого органу, згідно з винаходом, кожний з вентиляторів оснащений забірним повітроводом з повітрозабірником, при цьому забірний повітровід з'єднаний з переривником повітряного потоку, який виконаний багатоходовим, а вихідний повітропровід оснащений багатоходовим перемикачем повітряного потоку, кінематично за"язаним з приводом вентиляторного робочого органу І кількістю виходів, рівною кількості вентиляторів. В запропонованій установці повітрозабірники виконані знімними І мають знімну сітку для перекривання прохідного перерізу забірного отвору, вхідні канали багатоходового переривника повітряного потоку оснащені пристроями для регулювання параметрів повітряного потоку, виконаними у вигляді змінних шайб з каліброваними отворами, а сам багатоходовий переривник повітряного потоку виконаний у вигляді встановленого в його корпусі ротора з каналом з можливістю змінного з'єднання при обертанні ротора забірних повітроводів з вхідним повітропроводом. Крім цього, бункер-дозатор виконаний знімним. Установка для розселення біоматеріалу корисних комах запропонованої конструкції може монтуватись на обприскувачах й обпилювачах з вентиляторними рабочими органами, які складаються з одного, двох і більше вентиляторів, причому самі вентилятори можуть мати різні характеристики по витраті 1 напору повітря. Повітряний потік з біоматеріалом направляється тільки до працюючого вентилятора, перемикання відбувається автоматично в момент включення в роботу одного або другого вентилятора Легко перенастроюється на різні види корисних комах, яких розселяють з різними нормами їх витрати. Поряд з універсальністю роботи підвищується продуктивність, якісні показники 1 надійність. Необхідні параметри повітряного потоку, який проходить по повітропроводах J визначає якість розселення, забезпечуються з 6634 допомогою пристроїв регулювання параметрів повітряного потоку, якими оснащений багатоходовий переривник повітряного потоку, 1 знімними повітрозабірниками на забірних повітроводах. Пристрої 5 регулювання параметрів повітряного потоку дозволяють врахувати різний аеродинамічний опір вхідних і вихідних повітропроводів 1 повітроводів, обумовлений можливою різницею їх довжини І перерізу, а 10 те, що повїтрозабірники виконані знімними, дозволяє мати їх цілий комплект з різними прохідними перерізами. Цим забезпечується регулювання величини повітряного потоку, що подається в забірний повітровід, 15 є залежності від режиму роботи (швидкості обертання або кута установки вентиляторних лопаток або типу вентилятора, на який уданий момент змонтована установка). Перекривання прохідного перерізу 20 повітрозабірників сіткою аиключає потрапляння сторонніх предметів і сміття всередину установки, що знижує відмови в її роботі. Виконання бункерів-дозаторів 25 знімними спрощує технічне обслуговуваний установки і, отже, підвищує її експлуатаційну продуктивність. Це дозволяє використати готові бункери-дозатори, заповнені необхідним матеріалом І ЗО настроєні на певну дозу внесення, проводити заміну одних бункерів-дозаторів Іншими після їх випорожнення або при переході на Інші умови експлуатації. Суть винаходу пояснюється креслення- 35 ми: на фіг. 1 показаний загальний вигляд . установки, яка встановлюється на монтований обприскувач з робочим органом, який включає два вентилятори, вид ззаду; на фіг. 40 2 і 3 - приклади виконання повітрозабірників, розріз; на фіг. 4 І 5 - приклади виконання багатоходових переривників повітряного потоку, розріз; на фіг. 6 схематично показана конструкція знімного бун- 45 кера-дозатора; на фіг. 7 і 8 показані приклади виконання багатоходових перемикачів повітряного потоку, розріз. Установка для розселення біомзтеріалу корисних комах (фіг. 1) має знімні 50 повітрозабїрники 1 і 2, встановлені на виході вентиляторів 3 і 4 робочого органу обприскувача і закріплені на забірних повітроводах 5 І 6, з"єднаних з багатоходовим переривником 7 повітряного потоку, 55 встановленим у вхідному повітропроводі 8 й оснащеним механізмом приводу 9. Знімний бункер-дозатор 10 закріплений між вхідним повітропроводом 8 і вихідним повітропроводом 11, у якому є багатоходовий перемикач 12 повітряного потоку, до виходів якого під'єднані вихідні повітроводи 13 і 14. Багатоходовий перемикач 12 повітряного потоку має механізм перемикання 15. кінематично зв'язаний з приводом 16 вмикання вентиляторів 3, 4. Знімні повітрозабірники 1, 2 (приклади їх виконання показані на фіг. 2 І 3) мають різні прохідні перерізи забірних отворів, які перекриті сіткою 17 також знімною для її прочистки від забруднень. Під'єднаний повітрозабірників 1, 2 до забірних повітроводів 51 6 може бути виконане, наприклад, з допомогою різьбового з'єднання. Багатоходовий переривник 7 повітряного потоку складається з циліндричного корпусу 18{фіг. 4), на якому розміщені ВХІДНІ патрубки 19 І 20 І вихідний патрубок 21. Всередині корпусу 18 встановлений ротор 22, що має канал 23 і обертається від приводу 9. У місці з'єднання вхідних патрубків 19 і 20 з забірними повітроводами 5 І 6 встановлені пристрої для рег;-'овання параметрів повітряного потоку, виконані, наприклад, у вигляді змінних шайб 24 з каліброваними отворами. На фіг. 4 показаний багатоходовий переривник для обприскувача з робочим органом, який складається з двох вентиляторів, а на фіг. 5 - багатоходовий переривник для обприскувача з робочим органом з трьох вентиляторів, при цьому, якщо в останнього переривника заглушити один з вхідних патрубків, та його можна використати для двохвентиляторного робочого органу. Бункер-дозатор 10 (фіг. 6) знімний і кріпиться, наприклад, з допомогою різьбових з'єднань 25. Установка оснащена набором бункерів-дозаторів, які можуть бути настроєні або на одну норму витрати або на різні норми витрати ї види корисних комах, яких розселяють. На фіг. 7 і В показані приклади виконання багатоходових перемикачів повітряного потоку для обприскувачів з двохвентиляторним (фіг. 7) і трьохвентиляторним (фіг. 8) робочим органом. Багатоходовий перемикач 12 повітряного потоку складається з порожнистого циліндричного корпусу 26, на якому розміщені вхідний патрубок 27 І вихідні патрубки 28, 29, ЗО- Всередині корпусу 26 розміщений з'єднаний з механізмом перемикання 15 ротор 31 з каналом 32. Механізм перемикання 15 зв'язаний з приводом 16 вмикання вентиляторів 3 і 4 обприскувача в роботу. При заглушуванні вихідного патрубка ЗО багатоходовий перемикач 12, показаний на фіг. 8, може бути використаний для двохвентиляторного робочого органу обприскувача. 6634 8 яких відрізняється по характеристиках від Установка для розселення біоматеріалу попереднього, з допомогою знімних корисних комах працює таким чином. При повітрозабірників 1 (комплект яких з різним включенні приводу 16 обертається, прохідним перерізом, як показано на фіг. 2 наприклад, вентилятор 3 робочого органу обприскувача. Одночасно з допомогою ме- 5 \ 3, додається до установки) можна збільшити або зменшити величину повітряханізму перемикання 15, який зв'язаний з ного потоку, що забирається ними. Знімна приводом 16 І управляється, наприклад, сітка 17 на повітрозабірниках 1 не гідросистемою трактора, проводиться пропускає сторонні предмети І сміття перемикання багатоходового перемикача 12 таким чином, щоб канал 32 ротора 31 (фіг. 7) 10 всередину повітропроводів, що знижує КІЛЬКІСТЬ можливих відмов в роботі установз'єднував між собою вихідний повітропки. У випадку забивання сітки 17 її знімають ровід 11 від бункера-дозатора 10 з вихідним І прочищають. повітропроводом 13, оихідний отвід якого розташований в соплі працюючого вентиляЧерез те, що довжина І переріз Забірних тора. 15 повітроводів 5 і 6 можуть бути різними, як І характеристики лівого І правого вентиляВ процесі роботи частина повітряного торів обприскувача, то різними можуть бути потоку від вентилятора 3 забирається І величини повітряних потоків, які поступаповітрозабірником 1 І по забірному ють у багатоходовий переривник 7, що викповітроводу 5 поступає в багатоходовий переривник 7, з допомогою якого повітря- 20 личе різницю в нормах витрати біоматеріалу при роботі лівого або правого вентилятора. ний потік стає пульсуючим (частота пульТому оснащення багатоходового перерисацій регулюється швидкістю обертання вника 7 пристроями для регулювання привода 9). При потраплянні у повітропровід параметрів повітряного потоку у вигляді 8 повітряний потік здуває з лотка бункерадозатора 10 здозовану порцію біоматєріалу 25 змінних шайб 24 з каліброваними отворами забезпечує можливість вирівнювання цих і транспортує П до багатоходового перемипараметрів і. відповідно, норм витрати кача 12, звідки по вихідному повітроводу 13 біоматеріалу при роботі лівим або правим поступає у повітряний струмінь вентилятора вентилятором. При цьому конструкція З і розселяється по ширині захвату ЗО пристрою для регулювання параметрів обприскувача. повітряного потоку може Ьути і Іншою, При кожному новому заїзді, коли наприклад, у вигляді діафрагмової заслонки. обприскувач міняє напрямок руху, провоВиконання бункерів-дозаторів 10 диться перемикання вентиляторів з лівого знімними й оснащення установки комплекна правий 1 навпаки. Одночасно з цим перемикається багатоходовий перемикач 35 том бункерїв-дозаторів має цілий ряд достоїнств; 12, що забезпечує подачу біоматеріалу в сопло працюючого вентилятора І припинення заправку бункерів-дозаторів біоматеподачі у непрацюючий вентилятор. ріалом можна проводити не в польових, а в При монтажі установки на обприскувач стаціонарних умовах, які забезпечують виз робочим органом, який складається з одно- 40 соку точність І зручність заправки. го вентилятора, від багатоходового Заправити можна відразу декілька бунпереривника 7 І багатоходового перемикача керів-дозаторів, які входять в комплект уста12 від'єднують один забірний І один новки І настроєні на одну або різні норми вихідний повітропроводи, наприклад, 6 І 14, витрати біоматеріалу (в залежності від а патрубки 20 І 29 заглушують. 45 потреби), що забезпечує роботу установки При монтажі установки на обприскувач протягом одного або декількох днів. з робочим органом, який складається з трьох Таким чином запропонована конструквентиляторів, використовуються багатохоція установки для розселення біоматеріалу дові переривник 7 і перемикач 12 корисних комах є універсальною в роботі, повітряного потоку, показані ВІДПОВІДНО на 50 легко І просто перенастроюється на фіг. 5 І 8. Для робочого органу з чотирьох конкретні характеристики використовувавентиляторів кіпькісгь.ахідних патрубків баних вентиляторів, норми витрати І види гатоходового переривника 7 і вихідних корисних комах. патрубків багатоходового перемикача 12 Установка має високу продуктивність, збільшується до чотирьох, а також, 55 бо суттєво знижуються затрати праці і часу відповідно, збільшується кількість забірних на її підготовку до роботи, настроювання І повітроводів з повітрозчбїрниками і технічне обслуговування, особливо в вихідних повітроводів. варіанті роботи з вентиляторними робочими органами, які мають декілька вентиляПри перемонтажі установки на Інший торів. обприскувач або обпилювач, вентилятори 6634 Точність дозування біоматеріалу І якість його розселення досягається за рахунок забезпечення потрібної величини повітряного потоку, який проходить по повітропроводах. 5 7 9 8 10 Зменшена кількість відмов в роботі установки шляхом виключення потрапляння стороннік предметів І сміття у повітропроводи. Це підвищує надійність виконання технологічного процесу розселення біоматеріалу. 11 15 13 6634 7г. 6634 19 5 24 f& IS Фіг. 5 6634 10 Фіг 6 6634 Упорядник Замовлення 637 Техред М.Моргентал Коректор О.Обручар Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
