Система керування

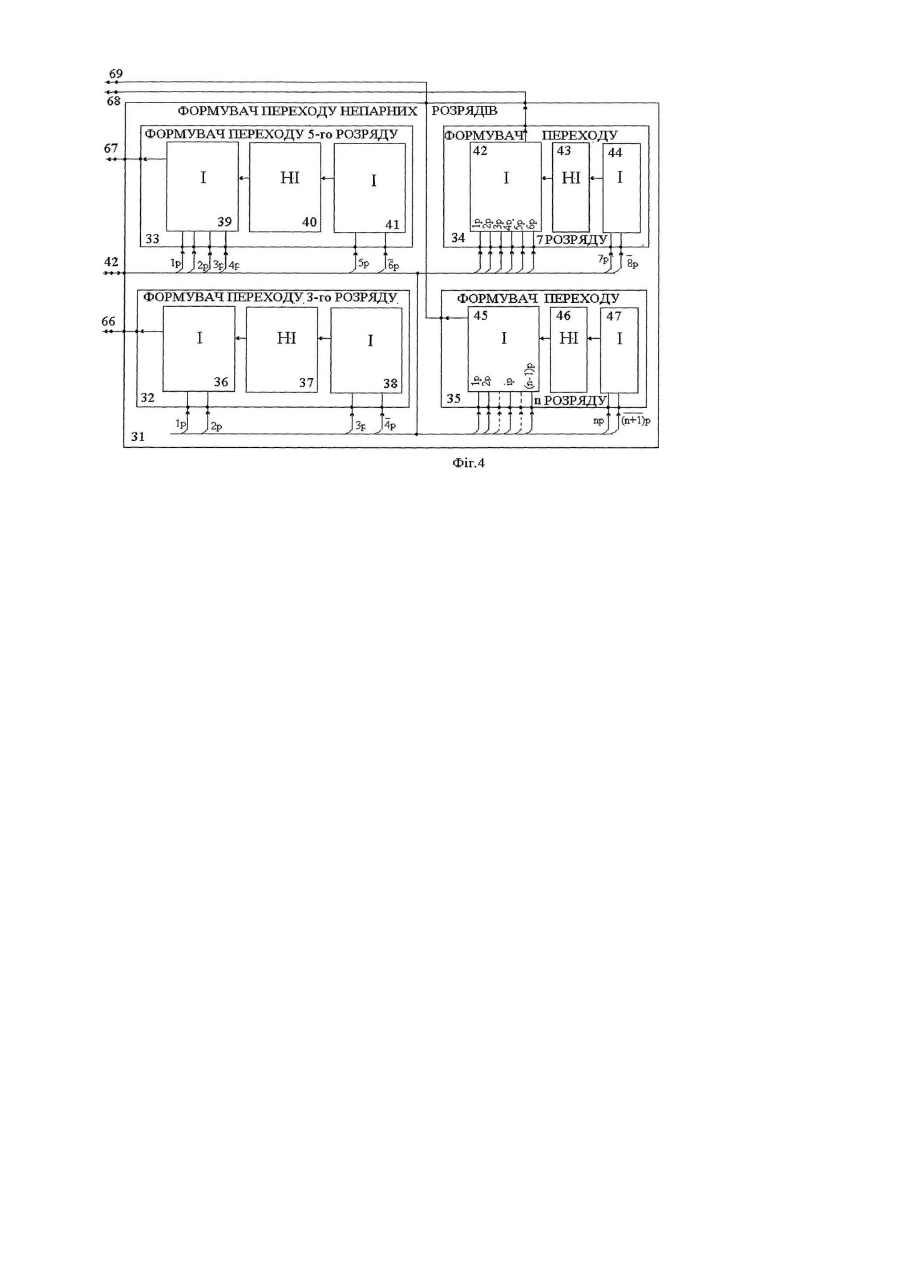

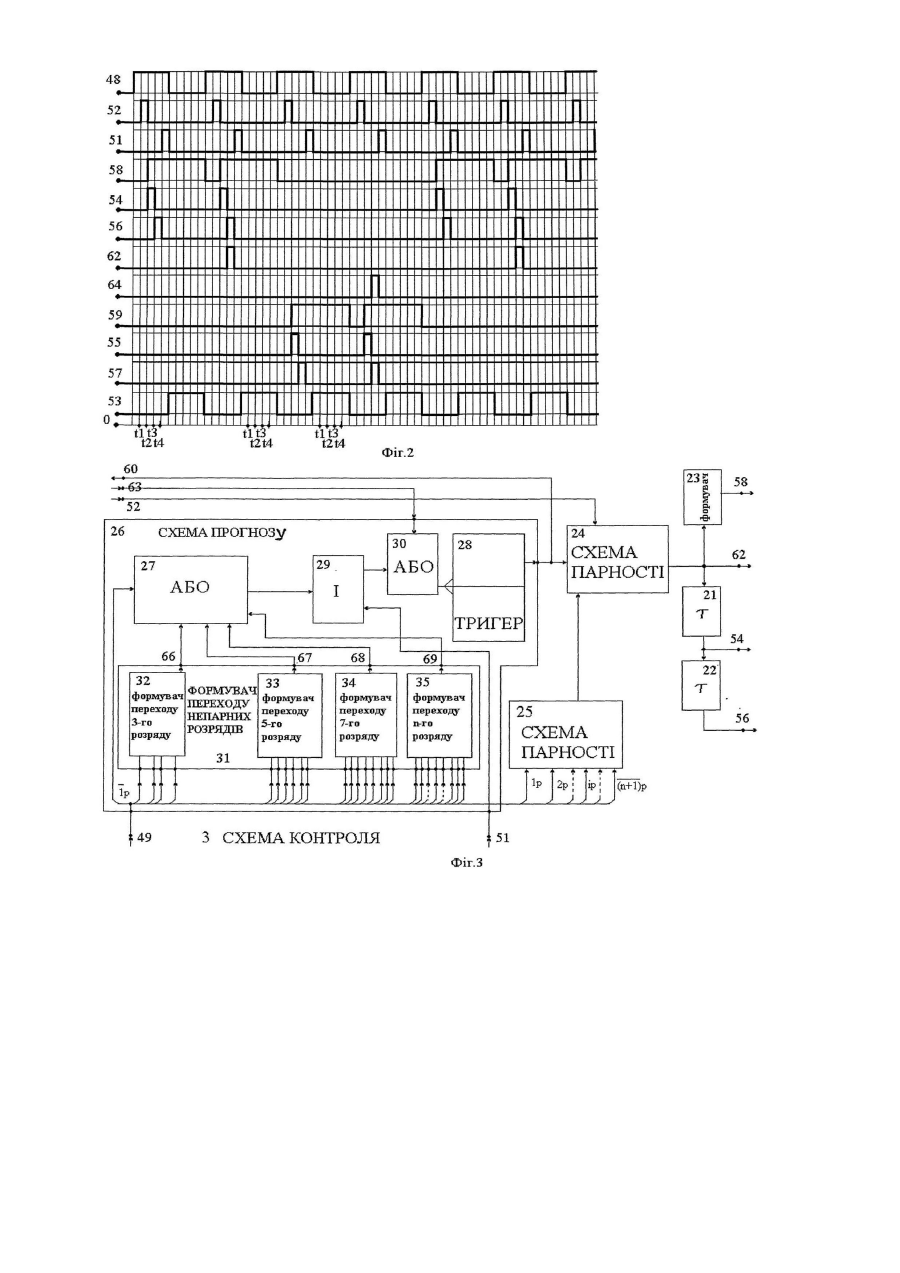

Система керування, що складається з багаторозрядного цифрового лічильного каналу, дешифратора, схеми керування, яка включає формувач і два елементи затримки, і генератора, вихід якого з'єднано з першими входами першого багаторозрядного цифрового лічильного каналу, схеми керування і дешифратора, вихід якого з'єднано з виходом системи керування, вхід схеми керування через перший елемент затримки, перший формувач і другий елемент затримки з'єднано з першим виходом схеми керування, другий вихід якої з'єднано з входом другого елемента затримки та виходом першого формувача, яка відрізняється тим, що в ній запроваджено другий ідентичний багаторозрядний цифровий лічильний канал, чотири групи схем І, дві схеми контролю, групу схем АБО, схему парності, два елементи затримки і дві схеми І, вихід першого багаторозрядного цифрового лічильного каналу (паралельний код) з'єднано з першими входами першої групи схем І, другої групи схем І і першої схеми контролю, перший, другий, третій, четвертий і п'ятий виходи якої відповідно з'єднані з нульовими входами розрядів першого багаторозрядного цифрового лічильного каналу, першим входом третьої групи схем І, другим входом другої групи схем І, першим входом першої схеми парності і першим входом першої схеми І, вихід другої групи схем І з'єднано з першим входом групи схем АБО, вихід якої з'єднано з другим входом дешифратора, вихід другого багаторозрядного цифрового лічильного каналу (паралельний код) з'єднано з другим входом третьої групи схем І, першими входами четвертої групи схем І і другої схеми контролю, перший, другий, третій, другого багаторозрядного цифрового лічильного каналу, другим входом першої групи схем І, другим входом четвертої групи схем І, другим входом першої схеми парності і першим входом другої схеми І вихід четвертої групи схем І з'єднано з другим входом схеми АБО, вихід третьої групи схем І з'єднано з одиничними входами розрядів першого багаторозрядного цифрового лічильного каналу, вихід першої групи схем І з'єднано з одиничними входами розрядів другого багаторозрядного цифрового лічильного каналу, другий вхід першої схеми контролю з'єднано з другим входом другої схеми контролю і першим виходом схеми керування, другий вихід якої з'єднано з третім входом першої схеми контролю і третім входом другої схеми контролю, четвертий вхід першої схеми контролю з'єднано через елемент затримки з виходом першої схеми І, другий вхід якої з'єднано з виходом першої схеми парності, четвертий вхід другої схеми І з'єднано через четвертий елемент затримки з виходом другої схеми І, другий вхід якої з'єднано з виходом першої схеми парності, кожна схема контролю складається з двох схем парності, двох елементів затримки, формувача і схеми прогнозу, яка включає лічильний тригер, схему І, дві схеми АБО і формувач переходу непарних розрядів, який складається з формувачів переходу непарних розрядів, перший вхід схеми прогнозу з'єднано з першим входом схеми контролю, першим входом першої схеми АБО, інші входи якої з'єднані відповідно з виходами формувача переходу непарних розрядів, входи якого з'єднані з першим входом схеми прогнозу, другий вхід якої з'єднано з третім входом схеми контролю, першим входом третьої схеми І, вихід першої схеми АБО через другий вхід третьої схеми І, другу схему АБО, лічильний тригер з'єднано з виходом схеми прогнозу і першим входом другої схеми парності, другий вхід якої з'єднано з виходом третьої схеми парності, входи якої з'єднані з першим входом схеми контролю, другий вхід якої з'єднано з третім входом другої схеми парності, вихід якої через п'ятий і шостий елементи затримки з'єднано з другим виходом схеми контролю, перший вихід якої з'єднано з входом шостого елемента затримки і виходом п'ятого елемента затримки, третій вихід схеми контролю з'єднано через другий формувач з п'ятим виходом схеми контролю, виходом другої схеми парності, перший вхід якої з'єднано з четвертим виходом схеми контролю, четвертий вхід якої з'єднано з третім входом схеми прогнозу та другим входом другої схеми АБО.
