Картриджний магазин (варіанти), комбінації картриджного магазину (варіанти), спосіб виготовлення магазину для картриджів лез бритви, рукоятка для з’єднання із знімним картриджем для бритви (варіанти), знімний к
Номер патенту: 70295
Опубліковано: 15.10.2004
Автори: Петрікка Джон Д., Тротта Роберт А., Меткалф Стефен К.
Формула / Реферат
1. Картриджний магазин (10) для картриджа (12) леза бритви, який використовується з рукояткою (63), що містить конструкцію (18) корпуса, що визначає секцію (20) вміщення картриджа для утримування його в секції в заданому положенні, що дозволяє здійснювати з'єднання відповідного картриджа із з'єднувальною конструкцією (64) рукоятки на рукоятці (63) при переміщенні її до картриджа, який відрізняється тим, що защіпка (22) утримується конструкцією корпуса і має защіпну кулачкову конструкцію (54) та утримуючу картридж частину, яка проходить у секції (20) для вміщення картриджа, причому защіпна кулачкова конструкція (54) виконана та розміщена з можливістю взаємодії з відповідною рукояткою конструкції, що виконана з можливістю відхилення защіпки в незащепнуте положення, у якому утримуюча картридж частина вивільняє картридж (12) при переміщенні рукоятки (63) до з'єднувальної конструкції (16) картриджа і при з'єднанні з нею.
2. Магазин за п. 1, який відрізняється тим, що защіпка (22) виконана з можливістю утримування відповідного картриджа в секції.
3. Магазин за п. 1, який відрізняється тим, що конструкція (18) корпуса має додаткові секції (20), виконані з можливістю вміщення відповідних додаткових картриджів (12), утримуваних у додаткових секціях у заданих позиціях, які дозволяють з'єднання відповідних додаткових картриджів із з'єднувальною конструкцією (64) рукоятки на рукоятці (63) при її переміщенні до відповідних картриджів, відповідні додаткові защіпки передбачені для відповідних додаткових картриджів, кожна з яких має защіпну кулачкову конструкцію, що виконана та розміщена з можливістю взаємодії з відповідною конструкцією рукоятки, що виконана з можливістю відхилення додаткової защіпки та вивільнення картриджа при переміщенні рукоятки до з'єднувальної конструкції картриджа відповідного додаткового картриджа та при з'єднанні з нею.
4. Магазин за п. 3, який відрізняється тим, що додатково містить картриджі для леза бритви, утримувані у відповідних секціях.
5. Магазин за п. 1, який відрізняється тим, що защіпна кулачкова конструкція (54) містить кулачковий слідкуючий елемент (56, 58, 60) і відповідна конструкція рукоятки містить кулачкову поверхню.
6. Магазин за п. 1, який відрізняється тим, що защіпна кулачкова конструкція (54) містить защіпну кулачкову поверхню.
7. Магазин за п. 1, який відрізняється тим, що конструкція корпуса виконана з нижньою частиною (28) та верхньою частиною (30), що з'єднані між собою.
8. Картриджнии магазин (10) для картриджів лез бритви, що використовуються з рукояткою, який містить конструкцію (18) корпуса, яка визначає секції (20), виконані з можливістю вміщення відповідних картриджів (12), містить основу (34), бічні стінки (26) та множину перегородок (24) картриджа між секціями, який відрізняється тим, що перегородки картриджа містять кутові перегородки, які мають верхні (42) та нижні поверхні (36), що утворюють гострі кути з основою (34) і визначають кутові ділянки, виконані з можливістю вміщення картриджів, кутові ділянки частково з'єднані верхньою поверхнею однієї кутової перегородки та лицьовою нижньою поверхнею сусідньої кутової перегородки, причому кутові перегородки мають верхні поверхні, виконані з можливістю проходження над найвищими ділянками картриджів, при їх вміщенні у секції.
9. Магазин за п. 8, який відрізняється тим, що конструкція корпуса виконана з нижньою частиною (28) та з верхньою частиною (30), що з'єднані між собою.
10. Картриджнии магазин (10) для картриджів лез бритви, що використовуються з рукояткою, який містить конструкцію (18) корпуса, яка визначає секції (20) для вміщення відповідних картриджів (12), містить основу (34) та множину перегородок (24) картриджа між секціями (20), який відрізняється тим, що перегородки (24) картриджа містять кутові перегородки, що утворюють гострі кути з основою (34) і визначають кутові ділянки, виконані з можливістю вміщення картриджів, кожен Із картриджів має блок для лез і з'єднувальну конструкцію картриджа, виконану з можливістю з'єднання з рукояткою, причому з'єднувальна конструкція картриджа виступає із блока для лез, перегородки (42) картриджа також містять перегородки (36) блока для лез, що виступають із основи, є перпендикулярними до основи і частково визначають ділянки блока для лез, у яких вміщені блоки для лез, кутові перегородки (42) виступають з кінців відповідних перегородок блока для лез згаданих кутових ділянок, які ведуть до відповідних ділянок блоків для лез, виконаних з можливістю встановлення блоків для лез у ділянки блоків для лез та виконаних з можливістю виймання з них блоків для лез, за допомогою чого з'єднувальна конструкція картриджа вміщена у кутові ділянки, кутова ділянка однієї секції частково лежить на ділянці блока для лез сусідньої секції, конструкція корпуса виконана з нижньою частиною (28) та верхньою частиною (30), що з'єднані між собою, причому нижня частина містить основу та перегородки блока для лез, верхня частина містить кутові ділянки.
11. Магазин за будь-яким із пп. 7, 9 або 10, який відрізняється тим, що нижня частина (28) та верхня частина (30) виготовлені з пластмаси для лиття.
12. Магазин за будь-яким із пп. 7, 9 або 10, який відрізняється тим, що нижня та верхня частини виготовлені з пластмаси для лиття і з'єднані між собою ультразвуковим зварюванням.
13. Магазин за п. 1 або 8, який відрізняється тим, що конструкція корпуса має дренажні отвори (53), сполучені з відповідними секціями.
14. Картриджний магазин (10) для картриджів лез бритви, що використовуються з рукояткою, який містить конструкцію (18) корпуса, яка визначає секції (20), виконані з можливістю вміщення відповідних картриджів, містить основу (34), бокові стінки (26) та множину перегородок (24) картриджа між секціями, який відрізняється тим, що перегородки картриджа містять кутові перегородки (42), які мають верхні та нижні поверхні, що утворюють гострі кути з основою (34) і визначають кутові ділянки, виконані з можливістю вміщення картриджів, кутові ділянки частково з'єднані верхньою поверхнею однієї кутової перегородки та лицьовою нижньою поверхнею сусідньої кутової перегородки, кожен із картриджів має блок для лез та з'єднувальну конструкцію картриджа, виконану з можливістю з'єднання з рукояткою, з'єднувальна конструкція виступає із блока для лез, перегородки картриджа також містять перегородки (36) блока для лез, що виступають із основи (34), є перпендикулярними до неї і частково визначають ділянки блока для лез, виконані з можливістю вміщення блоків для лез, кутові перегородки (42) виступають з кінців відповідних перегородок (36) блока для лез, кутові ділянки ведуть до відповідних ділянок блока для лез, виконаних з можливістю встановлення блоків для лез та видалення їх із ділянок блоків для лез, і пристосовані для вміщення з'єднувальної конструкції картриджа, кутової ділянки однієї секції, яка частково лежить на ділянці блока для лез сусідньої секції.
15. Картриджний магазин (10) для картриджа (12) леза бритви, що використовується з рукояткою (63), який містить конструкцію (18) корпуса, яка визначає секцію (20), що виконана з можливістю вміщення відповідного картриджа (12), утримуваного у секції в заданій позиції, яка дозволяє з'єднання відповідного картриджа із з'єднувальною конструкцією рукоятки на рукоятці при переміщенні рукоятки до картриджа, який відрізняється тим, що защіпка (22) має защіпну кулачкову конструкцію (54), що виконана та розміщена з можливістю взаємодії з відповідною конструкцією рукоятки, яка виконана з можливістю відхилення защіпки та вивільнення картриджа при переміщенні рукоятки до з'єднувальної конструкції картриджа та при з'єднанні з нею, конструкція (18) корпуса визначає додаткові секції, виконані з можливістю вміщення відповідних додаткових картриджів, утримуваних у додаткових секціях в заданих позиціях, які дозволяють з'єднання відповідних додаткових картриджів із з'єднувальною конструкцією рукоятки на рукоятці при переміщенні рукоятки до відповідних картриджів, і додатково містить відповідні додаткові защіпки для відповідних додаткових картриджів, кожна з яких має защіпну кулачкову конструкцію, що виконана та розміщена з можливістю взаємодії з відповідною конструкцією рукоятки для відхилення додаткової защіпки та вивільнення картриджа при переміщенні рукоятки до з'єднувальної конструкції картриджа відповідного додаткового картриджа та при з'єднанні з ним, конструкція корпуса має основу (34) та множину перегородок (24) картриджа, які виступають догори із основи і які визначають секції, защіпки (22) розміщені на перегородках картриджа.
16. Магазин за п. 15, який відрізняється тим, що защіпки (22) розміщені на середніх ділянках перегородок (24).
17. Магазин за п. 15, який відрізняється тим, що защіпки (22) мають пружні консольні плечі, що виступають із перегородок картриджа і мають спільні кінці із защіпною кулачковою конструкцією, яка виступає з однієї бокової сторони защіпок.
18. Магазин за п. 15, який відрізняється тим, що защіпки мають пружні консольні плечі, що виступають із перегородок картриджа і мають спільні кінці із защіпною кулачковою конструкцією, яка виступає з однієї сторони засувок та блокувальних поверхонь (56а), що є перпендикулярними до плечей, виконаних з можливістю блокування виймання картриджів.
19. Магазин за п. 15, який відрізняється тим, що защіпки містять пружні консольні плечі, які виступають із перегородок картриджа, та кінці, кожен з яких має защіпну кулачкову конструкцію, яка виступає з однієї сторони защіпок, перегородки картриджа мають проміжки поблизу кінців консольних плечей, виконаних з можливістю вміщення з'єднувальної конструкції рукоятки.
20. Картриджний магазин (10) для картриджів (12) лез бритви, що використовуються з рукояткою (63), який містить конструкцію (18) корпуса, яка визначає секції (20) для вміщення відповідних картриджів (12), містить основу та множину перегородок картриджа між секціями, який відрізняється тим, що перегородки (24) картриджа містять кутові перегородки (42), що утворюють гострі кути з основою і визначають кутові ділянки з можливістю вміщення картриджів, конструкція корпуса містить бокові стінки (26), кутові перегородки (42) мають перші частини (44), що проходять між боковими стінками (26) ближче до основи, та другі частини (46), що проходять догори з перших частин, але не з'єднані з боковими стінками.
21. Картриджний магазин (10) для картриджів (12) лез бритви, що використовуються з рукояткою (63), який містить конструкцію (18) корпуса, яка визначає секції (20) для вміщення відповідних картриджів (12), містить основу (34) та множину перегородок (24) картриджа між секціями, який відрізняється тим, що перегородки картриджа містять кутові перегородки (42), що утворюють гострі кути із основою і визначають кутові ділянки для вміщення картриджів, защіпка (22) з'єднана з кожною секцією, картриджі можуть утримуватися у секціях в заданих позиціях відповідною защіпкою, яка дозволяє з'єднання відповідного картриджа із з'єднувальною конструкцією рукоятки на рукоятці при переміщенні рукоятки до картриджа, кожна защіпка (22) має защіпну кулачкову конструкцію (54), що виконана та розміщена з можливістю взаємодії з відповідною кулачковою конструкцією рукоятки на рукоятці, виконаній з можливістю відхилення защіпки та вивільнення картриджа при переміщенні рукоятки до з'єднувальної конструкції картриджа та при з'єднанні з нею.
22. Магазин за п. 21, який відрізняється тим, що защіпки (22) виконані з можливістю утримування картриджів (12) у секціях.
23. Магазин за п. 21, який відрізняється тим, що защіпна кулачкова конструкція (54) містить кулачковий слідкуючий елемент (56, 58, 60), кулачкова конструкція (69) рукоятки містить кулачкову поверхню (50).
24. Магазин за п. 23, який відрізняється тим, що картриджі лез бритви утримуються у відповідних секціях, з'єднувальна конструкція (16) картриджа виконана з можливістю
з'єднання із рукояткою шляхом переміщення рукоятки вздовж осі з'єднання (72) до з'єднувальної конструкції картриджа, з'єднувальна конструкція (16) картриджа містить утоплену частину (78), виконану з можливістю вміщення кулачкової поверхні (70) на рукоятці (63) при переміщенні рукоятки вздовж осі (72) з'єднання.
25. Магазин за п. 23, який відрізняється тим, що картриджі лез для бритви утримуються у відповідних секціях, з'єднувальна конструкція (16) картриджа має направлені всередину поверхні для стикування з направленими назовні поверхнями з'єднувальної конструкції рукоятки, виконана з можливістю з'єднання із рукояткою (63) шляхом переміщення рукоятки вздовж осі з'єднання (72) до з'єднувальної конструкції картриджа, яка містить защіпну частину і виконана з можливістю зачеплення защіпкою, та утоплену частину, що знаходиться біля защіпної частини, виконану з можливістю вміщення кулачкової поверхні на рукоятці при переміщенні рукоятки вздовж осі з'єднання.
26. Магазин за п. 25, який відрізняється тим, що утоплена частина має направлену всередину кутову поверхню.
27. Магазин за п. 21, який відрізняється тим, що защіпки (22) мають пружні консольні плечі, що виступають із перегородок картриджа і мають спільні кінці із защіпною кулачковою конструкцією, яка виступає з однієї сторони защіпок.
28. Магазин за п. 21, який відрізняється тим, що защіпки мають пружні консольні плечі, що виступають із перегородок картриджа і мають спільні кінці із защіпною кулачковою конструкцією, яка виступає з однієї сторони защіпок, і блокувальні поверхні (56а), що є перпендикулярними до плечей, виконаних з можливістю блокування виймання картриджів.
29. Магазин за п. 21, який відрізняється тим, що картриджі лез для бритви утримуються у відповідних секціях.
30. Магазин за п. 29, який відрізняється тим, що картриджі мають леза та картриджні кінцеві конструкції зовні та над лезами, конструкція (18) корпуса має виступаючи елементи (38), на яких картриджні кінцеві конструкції утримуються з можливістю запобігання контакту
лез із конструкцією корпуса.
31. Магазин за п. 21, який відрізняється тим, що защіпки (22) містять пружні консольні плечі, які виступають із перегородок картриджа, та кінці, кожен з яких має защіпну кулачкову конструкцію, яка виступає з однієї сторони защіпок, перегородки картриджа мають проміжки поблизу кінців консольних плечей, виконаних з можливістю вміщення з'єднувальної конструкції рукоятки.
32. Картриджний магазин (10) для картриджів (12) лез бритви, що використовуються з рукояткою (63), який містить конструкцію (18) корпуса, яка визначає секції (20) для вміщення відповідних картриджів (12) і містить основу (34) та множину перегородок (24) картриджа між секціями, який відрізняється тим, що перегородки (24) картриджа містять кутові перегородки (42), що утворюють гострі кути із основою (34) і визначають кутові ділянки для вміщення картриджів, кожен з яких має блок для лез та з'єднувальну конструкцію картриджа, яка виступає із блока для лез, виконаного з можливістю з'єднання з рукояткою, перегородки картриджа також містять перегородки (36) блока для лез, що виступають із основи (34), є перпендикулярними до основи (34) і частково визначають ділянки для блока для лез, у яких вміщені блоки для лез, кутові перегородки (42) виступають з кінців відповідних перегородок блока для лез, кутові ділянки ведуть до відповідних ділянок для блока для лез, виконаного з можливістю встановлення блоків для лез та виймання їх із ділянок блока для лез, за допомогою чого з'єднувальна конструкція картриджа вміщена у кутові ділянки, кутова ділянка однієї секції частково лежить на ділянці для блока для лез сусідньої секції, кутові перегородки (42) утворюють кути, більші ніж 30°, із основою (34).
33. Комбінація картриджного магазина (10) для множини картриджів (12) лез бритви, що використовуються з рукояткою (63) і множиною картриджів лез для бритви, яка відрізняється тим, що містить конструкція (18) корпуса яка визначає секцію (20) для вміщення відповідного картриджа (12), утримуваного у секції в заданій позиції, яка дозволяє з'єднання відповідного картриджа із з'єднувальною конструкцією (64) рукоятки на рукоятці (63) при переміщенні рукоятки до картриджа, та защіпку (22), яка має защіпну кулачкову конструкцію (54), що виконана та розміщена з можливістю взаємодії з відповідною конструкцією (64) рукоятки, виконаної з можливістю відхилення защіпки (22) та вивільнення картриджа (12) при переміщенні рукоятки до з'єднувальної конструкції картриджа та при з'єднанні з нею, конструкцію (18) корпуса, визначає додаткові секції з можливістю вміщення відповідних додаткових картриджів, утримуваних у додаткових секціях в заданих позиціях, які дозволяють з'єднання відповідних додаткових картриджів із з'єднувальною конструкцією рукоятки на рукоятці при переміщенні рукоятки до відповідних картриджів, і додатково містить відповідні додаткові защіпки для відповідних додаткових картриджів, кожна з яких має защіпну кулачкову конструкцію, що виконана та розміщена з можливістю взаємодії з відповідною конструкцією рукоятки, виконаної з можливістю відхилення додаткової защіпки та вивільнення картриджа при переміщенні рукоятки до з'єднувальної конструкції картриджа відповідного додаткового картриджа та при з'єднанні з нею, яка додатково містить картриджі лез бритви, утримувані у відповідних секціях, картриджі (12), які мають леза та кінцеві конструкції картриджів (40) зовні та зверху над лезами, і конструкцію (18) корпуса, яка має виступні елементи (38), на яких картриджні кінцеві конструкції (40) утримуються з уникненням контакту лез із конструкцією корпуса.
34. Спосіб виготовлення магазина для картриджів лез бритви, який відрізняється тим, що виготовляють нижню пластмасову частину, яка містить основу, та верхню пластмасову частину, нижню частину, яка містить нижні роздільні частини, та виготовляють верхню частину, яка містить верхні роздільні частини, які визначають секції для вміщення відповідних картриджів для бритви і які виконані з можливістю постійного з'єднання нижньої пластмасової частини із верхньою пластмасовою частиною за допомогою ультразвукового зварювання.
35. Спосіб виготовлення магазину для картриджів лез бритви, який відрізняється тим, що виготовляють нижню пластмасову частину, яка містить основу, та верхню пластмасову частину, які визначають секції для вміщення відповідних картриджів лез бритви, нижню частину, яка містить перегородки блока для лез, що виступають із основи, є перпендикулярними до основи і визначають ділянки блока для лез, у яких вміщені блоки для лез картриджів, верхню частину, яка містить кутові перегородки, що виступають із кінців відповідних перегородок блока для лез під гострими кутами до основи з визначенням кутових ділянок, через які блоки для лез будуть проходити при встановленні та вийманні із ділянок для блока для лез і у яких можуть вміщуватися з'єднувальні конструкції картриджа, і які виконані з можливістю постійного з'єднання нижньої пластмасової частини із верхньою пластмасовою частиною так, що кутові перегородки суміщені з відповідними перегородками блока для лез.
36. Спосіб за п. 35, який відрізняється тим, що постійне з'єднання включає ультразвукове зварювання нижньої частини та верхньої частини, яке включає зварювання перегородок блока для лез із кутовими перегородками.
37. Рукоятка (63) для з'єднання із знімним картриджем (12) для бритви, що утримується в магазині (10) защіпкою (22), яка відрізняється тим, що містить защіплювану вручну частину (65), яка має верхній кінець та з'єднувальну конструкцію (64) рукоятки на верхньому кінці, що виконаний з можливістю з'єднання із картриджем (12) шляхом переміщення вздовж осі з'єднання (72) до картриджа у магазині, з'єднувальна конструкція (64) рукоятки містить кулачкову конструкцію (69) рукоятки, що має кулачкову поверхню (70), виконану та розміщену з можливістю взаємодії з відповідною конструкцією (56) кулачкового слідкуючого елемента на защіпці на магазині (10), виконаному з можливістю відхилення защіпки (22) та вивільнення картриджа (12) при переміщенні рукоятки вздовж осі з'єднання до картриджа та при з'єднанні з ним.
38. Рукоятка (63) для з'єднання із знімним картриджем (12) для бритви, що утримується в магазині (10) защіпкою (22), яка відрізняється тим, що містить защіплювану вручну частину (65), яка має верхній кінець та з'єднувальну конструкцію (64) рукоятки на верхньому кінці, що виконаний з можливістю з'єднання із картриджем (12) шляхом переміщення вздовж осі з'єднання (72) до картриджа у магазині, з'єднувальна конструкція (64) рукоятки містить кулачкову конструкцію (69) рукоятки, що виконана та розміщена з можливістю взаємодії з відповідною защіпною кулачковою конструкцією (54) на защіпці на магазині, виконаною з можливістю відхилення защіпки (22) при переміщенні рукоятки вздовж осі з'єднання до картриджа та при з'єднанні шляхом переміщення вздовж осі з'єднання до нього.
39. Рукоятка (63) для з'єднання із знімним картриджем (12) для бритви, що утримується в магазині (10) защіпкою (22), яка відрізняється тим, що містить защіплювану вручну частину (65), яка має верхній кінець та з'єднувальну конструкцію (64) рукоятки на верхньому кінці, що виконаний з можливістю з'єднання із картриджем (12) шляхом переміщення вздовж осі з'єднання (72) до картриджа у магазині, з'єднувальна конструкція (64) рукоятки містить кулачкову конструкцію (69) рукоятки, що виконана та розміщена з можливістю взаємодії з відповідною защіпною кулачковою конструкцією (54) на защіпці (22) на магазині, виконану з можливістю відхилення защіпки та вивільнення картриджа при переміщенні рукоятки вздовж осі з'єднання (72) та при з'єднанні із картриджем, кулачкова конструкція рукоятки містить кулачкову поверхню (70) з можливістю взаємодії з кулачковим слідкуючим елементом (56) кулачкової конструкції (54) защіпки, з'єднувальна конструкція рукоятки є симетричною у перерізі, проведеному в площині, що є перпендикулярною до осі з'єднання І виконана з можливістю суміщення кулачкової поверхні із кулачковим слідкуючим елементом при переміщенні з'єднувальної конструкції рукоятки вздовж осі з'єднання до картриджа та при з'єднанні з ним.
40. Рукоятка (63) для з'єднання із знімним картриджем (12) для бритви, що утримується в магазині (10) защіпкою (22), яка відрізняється тим, що містить защіплювану вручну частину (65), яка має верхній кінець, та з'єднувальну конструкцію (64) рукоятки на верхньому кінці, що виконаний з можливістю з'єднання із картриджем (12) шляхом переміщення вздовж осі з'єднання (72) до картриджа у магазині, з'єднувальна конструкція (64) рукоятки містить кулачкову конструкцію (69) рукоятки, що виконана та розміщена з можливістю взаємодії з відповідною защіпною кулачковою конструкцією (54) на защіпці на магазині, виконану з можливістю відхилення защіпки (22) та вивільнення картриджа при переміщенні рукоятки вздовж осі з'єднання (72) до картриджа та при з'єднанні з ним, кулачкова конструкція рукоятки містить кулачкову поверхню (70), виконаною з можливістю взаємодії з кулачковим слідкуючим елементом (56) защіпної кулачкової конструкції (54), кулачкова поверхня утворює гострий кут Із віссю з'єднання.
41. Рукоятка за п. 40, яка відрізняється тим, що з'єднувальна конструкція (64) рукоятки виконана з можливістю встановлення в з'єднувальній конструкції (16) картриджа.
42. Рукоятка за п. 41, яка відрізняється тим, що з'єднувальна конструкція (64) рукоятки є асиметричною у перерізі, проведеному в площині, що є перпендикулярною до осі з'єднання (72) і виконана з можливістю суміщення кулачкової поверхні (70) із кулачковим слідкуючим елементом (56) при переміщенні з'єднувальної конструкції рукоятки вздовж осі з'єднання до картриджа (12) та при з'єднанні з ним.
43. Рукоятка (63) для з'єднання із знімним картриджем (12) для бритви, що утримується в магазині (10) защіпкою (22), яка відрізняється тим, що містить защіплювану вручну частину (65), яка має верхній кінець та з'єднувальну конструкцію (64) рукоятки на верхньому кінці, що виконаний з можливістю з'єднання із картриджем шляхом переміщення вздовж осі з'єднання (72) до картриджа (12) у магазині, з'єднувальна конструкція рукоятки містить кулачкову конструкцію (69) рукоятки, що виконана та розміщена з можливістю взаємодії з відповідною защіпною кулачковою конструкцією (54) на защіпці (22) на магазині, виконаною з можливістю відхилення защіпки та вивільнення картриджа (12) при переміщенні рукоятки вздовж осі з'єднання (72) до картриджа та при з'єднанні з ним, з'єднувальна конструкція (64) рукоятки виконана з можливістю встановлення в з'єднувальній конструкції (16) картриджа (12) та містить кнопку (68), використовувану для виштовхування з'єднувальної конструкції картриджа.
44. Рукоятка (63) для з'єднання із знімним картриджем (12) для бритви, що утримується в магазині (10) защіпкою (22), яка відрізняється тим, що містить защіплювану вручну частину (65), яка має верхній кінець та з'єднувальну конструкцію (64) рукоятки на верхньому кінці, що виконаний з можливістю з'єднання із картриджем шляхом переміщення вздовж осі з'єднання (72) до картриджа (12) у магазині, з'єднувальна конструкція рукоятки містить кулачкову конструкцію (69) рукоятки, що виконана та розміщена з можливістю взаємодії з відповідною защіпною кулачковою конструкцією (54) на защіпці (22) на магазині, виконаною з можливістю відхилення защіпки та вивільнення картриджа (12) при переміщенні рукоятки вздовж осі з'єднання (72) до картриджа та при з'єднанні, кулачкова конструкція (69) рукоятки містить кулачкову поверхню (70), виконану з можливістю взаємодії з кулачковим слідкуючим елементом (56) защіпної кулачкової конструкції (54), з'єднувальна конструкція рукоятки (64) виконана з можливістю встановлення в з'єднувальній конструкції (16) картриджа та містить кнопку (68), використовувану для виштовхування з'єднувальної конструкції картриджа, кнопку, яка знаходиться поблизу із кулачковою поверхнею (70).
45. Рукоятка за п. 43, яка відрізняється тим, що кнопка (68) має утоплену ділянку (73), що узгоджується із кулачковою поверхнею (70) із забезпеченням проміжку, що може вміщати защіпку протягом або після з'єднання з'єднувальної конструкції рукоятки із з'єднувальною конструкцією картриджа.
46. Рукоятка за п. 41, яка відрізняється тим, що з'єднувальна конструкція (64) рукоятки має направлені назовні поверхні, виконані з можливістю стикування з направленими всередину поверхнями з'єднувальної конструкції картриджа, причому направлені назовні поверхні мають кулачкову поверхню (70), з'єднувальна конструкція рукоятки містить платформу (74), що знаходиться поблизу кулачкової поверхні (70), та кнопку (68) на платформі, яка виконана для виштовхування картриджа.
47. Рукоятка за п. 46, яка відрізняється тим, що платформа (74) є головним чином напівкруглою і кулачкова поверхня розміщена поблизу середнього перерізу платформи.
48. Рукоятка за п. 46, яка відрізняється тим, що кнопка (68) має утоплену ділянку (73), що узгоджується із кулачковою поверхнею (70) із забезпеченням ділянки, що може вміщатися у защіпку протягом або після з'єднання з'єднувальної конструкції рукоятки із з'єднувальною конструкцією картриджа.
49. Знімний картридж (12) лез для бритви, що містить блок (14) для лез та з'єднувальну конструкцію (16) картриджа, виконану з можливістю з'єднання блока для лез з рукояткою (63), який відрізняється тим, що блок для лез виконаний з можливістю з'єднання із рукояткою при переміщенні рукоятки вздовж осі з'єднання (72) до з'єднувальної конструкції картриджа, з'єднувальна конструкція картриджа містить утоплену ділянку (78), виконану з можливістю вміщення кулачкової поверхні (70) на рукоятці при переміщенні рукоятки (63)
вздовж осі з'єднання (72), з'єднувальна конструкція картриджа має вхід, утоплену частину (78), яка розміщена на вході, який орієнтований в напрямку, паралельному до осі з'єднання (72), вхід та утоплена частина забезпечують незагороджений прохід для кулачкової поверхні при переміщенні рукоятки вздовж осі з'єднання, за допомогою чого кулачкова поверхня може вміщатися в утопленій ділянці без відхилення кулачкової поверхні або деформації з'єднувальної конструкції картриджа, спричиненої переміщенням кулачкової поверхні в утоплену ділянку.
50. Картридж за п. 49, який відрізняється тим, що утоплена ділянка має кутову поверхню, виконану під гострим кутом до осі з'єднання (72).
51. Знімний картридж (12) для лез бритви, що містить блок (14) для лез та з'єднувальну конструкцію (16) картриджа, виконану з можливістю з'єднання блока для лез із рукояткою (63), який відрізняється тим, що блок для лез виконаний з можливістю з'єднання із рукояткою при переміщенні рукоятки вздовж осі з'єднання (72) до з'єднувальної конструкції картриджа, з'єднувальна конструкція картриджа містить утоплену ділянку (78), виконану з можливістю вміщення кулачкової поверхні (70) на рукоятці (63) при переміщенні рукоятки вздовж осі з'єднання (72), утоплена ділянка (78) має кутову поверхню, виконану під гострим кутом до осі з'єднання (72).
52. Картридж за п. 50, який відрізняється тим, що з'єднувальна конструкція (16) картриджа має направлені всередину поверхні, виконані з можливістю стикування із направленими назовні поверхнями з'єднувальної конструкції рукоятки.
53. Картридж за п. 52, який відрізняється тим, що направлені всередину поверхні визначають плоску ділянку, виконану з можливістю вставлення плоскої з'єднувальної конструкції (64) рукоятки.
54. Знімний картридж лез (12) для бритви, що містить блок (14) для лез та з'єднувальну конструкцію (16) картриджа для з'єднання блока для лез із рукояткою (63), який відрізняється тим, що блок для лез виконаний з можливістю з'єднання із рукояткою при переміщенні рукоятки вздовж осі з'єднання (72) до з'єднувальної конструкції картриджа, з'єднувальна конструкція картриджа містить утоплену ділянку (78), виконану з можливістю вміщення кулачкової поверхні (70) на рукоятці (63) при переміщенні рукоятки вздовж осі з'єднання (72), утоплена ділянка (78) має кутову поверхню, виконану під гострим кутом до осі з'єднання (72), з'єднувальна конструкція (64) картриджа має направлені всередину поверхні, виконані з можливістю стикування з направленими назовні поверхнями з'єднувальної конструкції (64) рукоятки (63), кутова поверхня є направленою всередину кутовою поверхнею на внутрішній частині з'єднувальної конструкції (16) картриджа, з'єднувальна конструкція картриджа має защіпну частину (82), яка знаходиться поблизу кутової поверхні, виконану з можливістю зачеплення із защіпкою (22) на магазині (40).
55. Знімний картридж (12) лез бритви, що містить блок (14) для лез та з'єднувальну конструкцію (16) картриджа, виконану з можливістю з'єднання блока для лез із рукояткою (63), який відрізняється тим, що блок для лез виконаний з можливістю з'єднання із рукояткою при переміщенні рукоятки вздовж осі з'єднання (72) до з'єднувальної конструкції картриджа, з'єднувальна конструкція картриджа містить утоплену ділянку (78), виконану з можливістю вміщення кулачкової поверхні (70) на рукоятці (63) при переміщенні рукоятки вздовж осі з'єднання (72), утоплена ділянка (78) має кутову поверхню, виконану під гострим кутом до осі з'єднання (72), з'єднувальна конструкція (64) картриджа має направлені всередину поверхні, виконані з можливістю стикування з направленими назовні поверхнями з'єднувальної конструкції (64) рукоятки (63), з'єднувальна конструкція (16) картриджа має вирізану ділянку (80), що виконана з можливістю вміщення платформи (74) рукоятки (63), вирізана ділянка знаходиться поблизу утопленої ділянки.
56. Картридж за п. 55, який відрізняється тим, що вирізана ділянка (80) має головним чином напівкруглу крайку і кутова поверхня розміщена в середині вирізаної ділянки.
57. Картридж за п. 49, який відрізняється тим, що з'єднувальна конструкція (16) картриджа має защіпну конструкцію, яка забезпечує рознімне з'єднання із рукояткою.
58. Картридж за п. 49, який відрізняється тим, що з'єднувальна конструкція (16) картриджа має защіпну конструкцію, яка забезпечує рознімне з'єднання за допомогою защіпки із рукояткою.
59. Картридж за п. 57 або 58, який відрізняється тим, що защіпна конструкція містить виступ (83), виконаний з можливістю стикування з узгоджувальною виїмкою (85) на рукоятці (63).
60. Знімний картридж (12) лез бритви, що містить блок (14) для лез та з'єднувальну конструкцію (16) картриджа, виконану з можливістю з'єднання блока для лез із рукояткою (63), який відрізняється тим, що блок для лез виконаний з можливістю з'єднання із рукояткою при переміщенні рукоятки вздовж осі з'єднання (72) до з'єднувальної конструкції картриджа, з'єднувальна конструкція картриджа містить вирізану ділянку (80), яка функціонує як шпонкова канавка і виконана з можливістю вміщення стикувальної конструкції ключа на рукоятці (63) при переміщенні рукоятки вздовж осі з'єднання (72), з'єднувальна конструкція картриджа має вхід, вирізану ділянку, яка розміщена на вході, який орієнтований в напрямку, паралельному до осі з'єднання, вхід та вирізана ділянка забезпечують незагороджений прохід для стикувальної конструкції ключа при з'єднанні картриджа з рукояткою.
61. Знімний картридж (12) лез бритви, що містить блок (14) для лез та з'єднувальну конструкцію (16) картриджа, виконану з можливістю з'єднання блока для лез із рукояткою (63), який відрізняється тим, що блок для лез виконаний з можливістю з'єднання із рукояткою при переміщенні рукоятки вздовж осі з'єднання (72) до з'єднувальної конструкції картриджа, з'єднувальна конструкція картриджа містить вирізану ділянку (80), яка функціонує як шпонкова канавка, виконана з можливістю вміщення стикувальної конструкції ключа на рукоятці при переміщенні рукоятки вздовж осі з'єднання.
62. Знімний картридж (12) лез бритви, що містить блок (14) для лез та з'єднувальну конструкцію (16) картриджа, виконану з можливістю з'єднання блока для лез із рукояткою (63), який відрізняється тим, що блок для лез виконаний з можливістю з'єднання із рукояткою при переміщенні рукоятки вздовж осі з'єднання (72) до з'єднувальної конструкції картриджа, з'єднувальна конструкція картриджа містить головним чином напівкруглу вирізану ділянку (80), яка функціонує як шпонкова канавка, виконану з можливістю вміщення стикувальної конструкції ключа на рукоятці при переміщенні рукоятки вздовж осі з'єднання.
63. Картридж за п. 60, який відрізняється тим, що з'єднувальна конструкція (16) картриджа має направлені всередину поверхні, виконані з можливістю стикування з направленими назовні поверхнями з'єднувальної конструкції рукоятки.
64. Картридж за п. 63, який відрізняється тим, що направлені всередину поверхні визначають плоску ділянку, виконану з можливістю встановлення плоскої з'єднувальної конструкції (64) рукоятки.
65. Знімний картридж (12) лез бритви, який містить блок (14) для лез, який містить видовжений паз, що проходить вздовж його поздовжньої осі, та видовжене лезо, поздовжня вісь якого паралельна поздовжній осі паза, паз має поперечний брусок (41), що є перпендикулярним до поздовжньої осі паза у нижній частині паза, та з'єднувальну конструкцію (16) картриджа, виконану з можливістю з'єднання блока (14) для лез з рукояткою (63) при переміщенні рукоятки вздовж осі з'єднання (72) до з'єднувальної конструкції картриджа, вісь з'єднання перпендикулярна до поздовжньої осі паза, з'єднувальна конструкція картриджа містить защіпну частину, виконану з можливістю зачеплення защіпки (22) на картриджному магазині (10), поперечний брусок (41) суміщений із защіпкою при вийманні картриджа Із магазина.
66. Картридж за п. 65, який відрізняється тим, що з'єднувальна конструкція (16) картриджа містить утоплену ділянку (78), виконану з можливістю вміщення кулачкової поверхні (70) на рукоятці (63) при переміщенні рукоятки вздовж осі з'єднання (72).
67. Картридж за п. 66, який відрізняється тим, що утоплена ділянка має кутову поверхню, виконану під гострим кутом до осі з'єднання (72).
68. Картридж за п. 66, який відрізняється тим, що з'єднувальна конструкція (16) картриджа має вирізану ділянку (80), що виконана з можливістю вміщення платформи (74) рукоятки (63), причому вирізана ділянка знаходиться поблизу із утопленою ділянкою (78).
69. Картридж за п. 66, який відрізняється тим, що з'єднувальна конструкція (16) картриджа має направлені всередину поверхні, виконані з можливістю стикування з направленими назовні поверхнями з'єднувальної конструкції (64) рукоятки (63).
70. Бритва для гоління, що містить рукоятку (63), з'єднувальну конструкцію (64) рукоятки на кінці защіплюваної вручну частини (65) та знімний картридж (12) лез бритви, який має з'єднувальну конструкцію (16) картриджа, з'єднану із з'єднувальною конструкцією (64) рукоятки, яка відрізняється тим, що з'єднувальна конструкція (64) рукоятки виконана з можливістю з'єднання із з'єднувальною конструкцією (16) картриджа при переміщенні вздовж осі з'єднання (72) до картриджа, з'єднувальна конструкція (64) рукоятки містить кулачкову поверхню (70), з'єднувальна конструкція (16) картриджа містить утоплену ділянку (78), виконану з можливістю вміщення кулачкової поверхні (70) на рукоятці (63) при переміщенні рукоятки вздовж осі з'єднання (72), з'єднувальна конструкція (16) картриджа має вхід, утоплену ділянку, що розміщена на вході, який орієнтований в напрямку паралельному до осі з'єднання, вхід та утоплена ділянка забезпечують незагороджений прохід для кулачкової поверхні (70) при переміщенні рукоятки (63) вздовж осі з'єднання (72), за допомогою чого кулачкова поверхня може вміщуватися в утопленій ділянці без відхилення кулачкової поверхні або деформації з'єднувальної конструкції картриджа, спричиненої переміщенням кулачкової поверхні в утоплену ділянку.
71. Бритва за п. 70, яка відрізняється тим, що з'єднувальна конструкція (64) рукоятки виконана з можливістю встановлення в з'єднувальній конструкції (16) картриджа.
72. Бритва для гоління, що містить рукоятку (63) із з'єднувальною конструкцією (64) рукоятки на кінці защіплюваної вручну частини (65) та знімний картридж (12) лез для бритви, який має з'єднувальну конструкцію (16) картриджа, з'єднану із з'єднувальною конструкцією (64) рукоятки, яка відрізняється тим, що з'єднувальна конструкція (64) рукоятки виконана з можливістю з'єднання із з'єднувальною конструкцією (16) картриджа при переміщенні вздовж осі з'єднання (72) до картриджа, з'єднувальна конструкція (64) рукоятки містить кулачкову поверхню (70), з'єднувальна конструкція (16) картриджа містить утоплену ділянку (78), виконану з можливістю вміщення кулачкової поверхні (70) на рукоятці (63) при переміщенні рукоятки вздовж осі з'єднання (72), з'єднувальна конструкція (64) рукоятки виконана з можливістю встановлення в з'єднувальній конструкції (16) картриджа, з'єднувальна конструкція рукоятки та з'єднувальна конструкція картриджа є асиметричними у відповідних перерізах рукоятки та картриджа, проведених в площинах, що перпендикулярні до осі з'єднання.
73. Бритва за п. 72, яка відрізняється тим, що з'єднувальна конструкція (64) рукоятки містить платформу (74), яка знаходиться поблизу кулачкової поверхні (70), з'єднувальна конструкція (16) картриджа має вирізану ділянку (80), що виконана з можливістю вміщення платформи (74) рукоятки і знаходиться поблизу утопленої ділянки.
74. Бритва для гоління, що містить рукоятку (63) із з'єднувальною конструкцією (64) рукоятки на кінці защіплюваної вручну частини (65) та знімний картридж (12) лез бритви, який має з'єднувальну конструкцію (16) картриджа, з'єднану із з'єднувальною конструкцією (64) рукоятки, яка відрізняється тим, що з'єднувальна конструкція (64) рукоятки виконана з можливістю з'єднання із з'єднувальною конструкцією (16) картриджа при переміщенні вздовж осі з'єднання (72) до картриджа, з'єднувальна конструкція (64) рукоятки містить кулачкову поверхню (70), і з'єднувальна конструкція (16) картриджа містить утоплену ділянку (78), виконану з можливістю вміщення кулачкової поверхні (70) на рукоятці при переміщенні рукоятки вздовж осі з'єднання (72), з'єднувальна конструкція рукоятки містить кнопку (68), використовувану з можливістю виштовхування картриджа.
75. Бритва за п. 73, яка відрізняється тим, що платформа (74) є головним чином напівкруглою, вирізана ділянка має напівкруглу стикувальну крайку, І тим, що кулачкова поверхня (70) розміщена поблизу середнього перерізу платформи.
76. Бритва за п. 73, яка відрізняється тим, що з'єднувальна конструкція (64) рукоятки містить кнопку (68) на платформі (74), використовуваній з можливістю виштовхування картриджа, причому кнопка має утоплену ділянку (73), що узгоджується із кулачковою поверхнею із забезпеченням проміжку для вміщення защіпки (22), використовуваної з можливістю утримання картриджа в магазині (10).
77. Бритва для гоління за п. 70, яка відрізняється тим, що з'єднувальна конструкція (16) картриджа має защіпну конструкцію, яка забезпечує рознімне з'єднання із рукояткою.
78. Бритва для гоління за п. 70, яка відрізняється тим, що з'єднувальна конструкція (16) картриджа має защіпну конструкцію, яка забезпечує рознімне з'єднання за допомогою защіпки із рукояткою.
79. Бритва для гоління за п. 78, яка відрізняється тим, що защіпна конструкція містить виступ (83) і з'єднувальна конструкція рукоятки має узгоджувальну виїмку (85) з можливістю стикування із виступом.
80. Комбінація, що містить магазин (10), який має защіпку (22) з фіксатором, виконану з можливістю від'єднання картриджа (12), який зберігається на магазині, яка має защіпну кулачкову конструкцію (54), картридж (12), що утримується у магазині (10) та має з'єднувальну частину (16) картриджа, що зачеплена защіпкою у защепнутому положенні, та рукоятку (63), яка виконана з можливістю з’єднання із картриджем у магазині і яка містить кулачкову конструкцію (70) рукоятки, що виконана з можливістю взаємодії із защіпною кулачковою конструкцією (54), виконаною з можливістю відхилення защіпки (22) із защепнутого положення та вивільнення картриджа при переміщенні рукоятки до з'єднувальної конструкції картриджа та при з'єднанні з нею, при цьому рукоятка містить платформу (74), на якій защіпка (27) виконана з можливістю ковзання у незащепнуте положення після вивільнення защіпкою картриджа перед вийманням з'єднаного картриджа із магазина.
81. Комбінація за п. 80, яка відрізняється тим, що платформа (76) є головним чином напівкруглою і кулачкова конструкція рукоятки розміщена поблизу середнього перерізу платформи.
82. Комбінація за п. 80, яка відрізняється тим, що рукоятка (63) містить кнопку (68), використовувану з можливістю виштовхування картриджа (12), і кнопка має утоплену ділянку (73), що узгоджується із кулачковою конструкцією (70) рукоятки із забезпеченням ділянки, що може приймати защіпку (22) протягом або після з'єднання з'єднувальної конструкції рукоятки із з'єднувальною конструкцією картриджа.
83. Комбінація, що містить картридж (12), який має блок (14) для лез та з'єднувальну конструкцію (16) картриджа, що з'єднана з можливістю обертання із блоком для лез, та магазин (10), який має конструкцію корпуса, що утримує блок для лез та защіпку (22), що виконана з можливістю зачеплення з'єднувальної конструкції картриджа без зачеплення блока для лез та виконана з можливістю утримання картриджа в нерухомому положенні з можливістю легкого відщеплювання та з'єднання з рукояткою.
84. Спосіб використання знімного картриджа для бритви, при якому утримують картридж в магазині, переміщують з'єднувальну конструкцію рукоятки до з'єднувальної конструкції (16) картриджа (12) із з'єднанням картриджа з рукояткою шляхом зачеплення з'єднувальної конструкції рукоятки із з'єднувальною конструкцією картриджа і після цього виймають картридж із магазина шляхом відведення рукоятки вздовж осі відведення, при цьому переміщення здійснюється вздовж осі з'єднання, що суміщена із віссю відведення.
85. Спосіб за п. 84, який відрізняється тим, що додатково включає стадії після виймання, заміни картриджа у тому ж або іншому магазині шляхом переміщення рукоятки та з'єднаного картриджа вздовж тієї ж або іншої осі з'єднання або від'єднання картриджа від рукоятки та відведення рукоятки по суті вздовж тієї ж або іншої осі з'єднання при залишенні картриджа у магазині.
86. Спосіб використання знімного картриджа для бритви, при якому утримують картридж у магазині, з'єднують вздовж осі з'єднання з'єднувальну конструкцію рукоятки із з'єднувальною конструкцією картриджа самого картриджа і після цього виймають картридж із магазина при з'єднанні із рукояткою і відводять її вздовж осі відведення, що суміщена з віссю з'єднання магазину, який містить пружний елемент, що виконаний з можливістю прикладання зсувного зусилля до з'єднувальної конструкції картриджа при його вийманні.
87. Спосіб за п. 86, який відрізняється тим, що протягом виймання зсувне зусилля має складову вздовж осі відведення.
88. Спосіб з'єднання знімного картриджа для бритви з рукояткою з належною орієнтацією, при якому утримують картридж в кутовій ділянці між передньою кутовою перегородкою та задньою кутовою перегородкою в магазині, причому перегородки головним чином паралельні одна одній, переміщують з'єднувальну конструкцію рукоятки до з'єднувальної конструкції картриджа вздовж осі з'єднання з можливістю з'єднання картриджа із рукояткою, яка оснащена блокувальною конструкцією, що асиметрична по відношенню до осі з'єднання в перерізі, проведеному в площині, перпендикулярній до осі з'єднання так, що при з'єднанні рукоятки з невластивою орієнтацією блокувальна конструкція знаходиться на стороні осі, яка знаходиться ближче до задньої перегородки і заблокована задньою кутовою перегородкою, і при з'єднанні рукоятки з належною орієнтацією блокувальна конструкція на рукоятці знаходиться на стороні осі, яка знаходиться в стороні від задньої перегородки та виконана з можливістю від'єднання від задньої кутової перегородки.
89. Спосіб за п. 85, який відрізняється тим, що переміщення рукоятки включає переміщення блокувальної конструкції, яка містить кнопку, розміщену на рукоятці.
90. Спосіб за п. 85, який відрізняється тим, що переміщення рукоятки включає переміщення з'єднувальної конструкції рукоятки, яка є відводом з видовженої затискуваної вручну конструкції рукоятки, перехідною частиною, і у якій блокувальна конструкція містить перехідну частину.
91. Спосіб з'єднання знімного картриджа для бритви, з належною орієнтацією, з рукояткою, при якому суміщають конструкцію ключа на з'єднувальній конструкції рукоятки з однієї сторони осі з'єднання, але не з іншої з вирізаною ділянкою, яка виконує функції шпонкової канавки на з'єднувальній конструкції картриджа на одній стороні осі з'єднання, але не на іншій, переміщують з'єднувальну конструкцію рукоятки до з'єднувальної конструкції картриджа вздовж осі з'єднання, стикують конструкцію ключа на з'єднувальній конструкції рукоятки із вирізаною ділянкою на з'єднувальній конструкції картриджа та з'єднують з'єднувальну конструкцію рукоятки із з'єднувальною конструкцією картриджа.
92. Спосіб з'єднання знімного картриджа для бритви з рукояткою, при якому утримують картридж в магазині, який має защіпку, що виконана з можливістю утримування з'єднувальної конструкції картриджа самого картриджа, переміщують з'єднувальну конструкцію рукоятки до з'єднувальної конструкції картриджа із зовнішньої ділянки магазина вздовж осі з'єднання, відхиляють защіпку в незащепнуте положення з взаємодіючою конструкцією рукоятки, що виконана з можливістю взаємодії із защіпною кулачковою конструкцією при переміщенні рукоятки до з'єднувальної конструкції картриджа вздовж осі з'єднання та зачіпляють з'єднувальну конструкцію рукоятки із з'єднувальною конструкцією картриджа.
93. Спосіб за п. 92, який відрізняється тим, що відхилення включає взаємодію защіпної кулачкової конструкції, яка містить кулачковий слідкуючий елемент, із взаємодіючою конструкцією рукоятки, яка містить кулачкову поверхню.
94. Спосіб з'єднання знімного картриджа для бритви з рукояткою, при якому утримують картридж в магазині, який має защіпку, що виконана з можливістю утримування з'єднувальної конструкції картриджа, переміщують з'єднувальну конструкцію рукоятки до з'єднувальної конструкції картриджа вздовж осі з'єднання, відхиляють защіпку в незащепнуте положення з взаємодіючою конструкцією рукоятки, що виконана з можливістю взаємодії з защіпною кулачковою конструкцією при переміщенні рукоятки до з'єднувальної конструкції картриджа та зачіплюють з'єднувальну конструкцію рукоятки із з'єднувальною конструкцією картриджа із з'єднанням конструкцій защіпною кулачковою конструкцією, яка містить кутову кулачкову поверхню, причому відхилення
включає взаємодію кутової кулачкової поверхні із взаємодіючою конструкцією рукоятки.
95. Спосіб з'єднання знімного картриджа для бритви з рукояткою, при якому утримують картридж в магазині, який має основу, множину перегородок картриджа, кожна з яких має плоску ділянку та визначальні секції магазина, які виступають догори із основи, і защіпки на відповідних перегородках, що виконані з можливістю утримування з'єднувальної конструкції картриджа, переміщують з'єднувальну конструкцію рукоятки до з'єднувальної конструкції картриджа вздовж осі з'єднання, головним чином паралельної до плоскої ділянки відповідної перегородки, в секцію між перегородками, відхиляють одну із защіпок в незащепнуте положення з взаємодіючою конструкцією рукоятки, що виконана з можливістю взаємодії з защіпною кулачковою конструкцією при переміщенні рукоятки до з'єднувальної конструкції картриджа вздовж осі з'єднання та зачіплюють з'єднувальну конструкцію рукоятки із з'єднувальною конструкцією картриджа.
96. Спосіб за п. 95, який відрізняється тим, що магазин містить бокові стінки, і перегородки картриджа містять кутові перегородки, які мають перші частини, що проходять між боковими стінками ближче до основи, та другі частини, що виступають догори з перших частин, але не з'єднані із боковими стінками, і який додатково включає розміщення картриджів у секціях перед утримуванням, другі частини виконані з можливістю направлення картриджів під час розміщення.
97. Спосіб за п. 95, який відрізняється тим, що відхилення защіпки включає відхилення пружного консольного плеча, що виступає із перегородки картриджа і має спільний кінець із защіпною кулачковою конструкцією, яка виступає з однієї сторони.
98. Спосіб за п. 97, який відрізняється тим, що відхилення пружного консольного плеча включає відхилення пружного консольного плеча, що має на собі блокувальну конструкцію, що по суті є перпендикулярною до плеча і виконана з можливістю блокування картриджа.
99. Спосіб за п. 98, який відрізняється тим, що з'єднувальна конструкція картриджа містить утоплену ділянку, що виконана з можливістю вміщення кулачкової поверхні взаємодіючої конструкції рукоятки на рукоятці при переміщенні рукоятки вздовж осі з'єднання.
100. Спосіб за п. 98, який відрізняється тим, що з'єднувальна конструкція картриджа має направлені всередину поверхні, виконані з можливістю стикування з направленими назовні поверхнями з'єднувальної конструкції рукоятки, та защіпну частину, заблоковану блокувальною поверхнею під час утримування, і тим, що картридж виймають із магазина при з'єднанні із рукояткою.
Текст

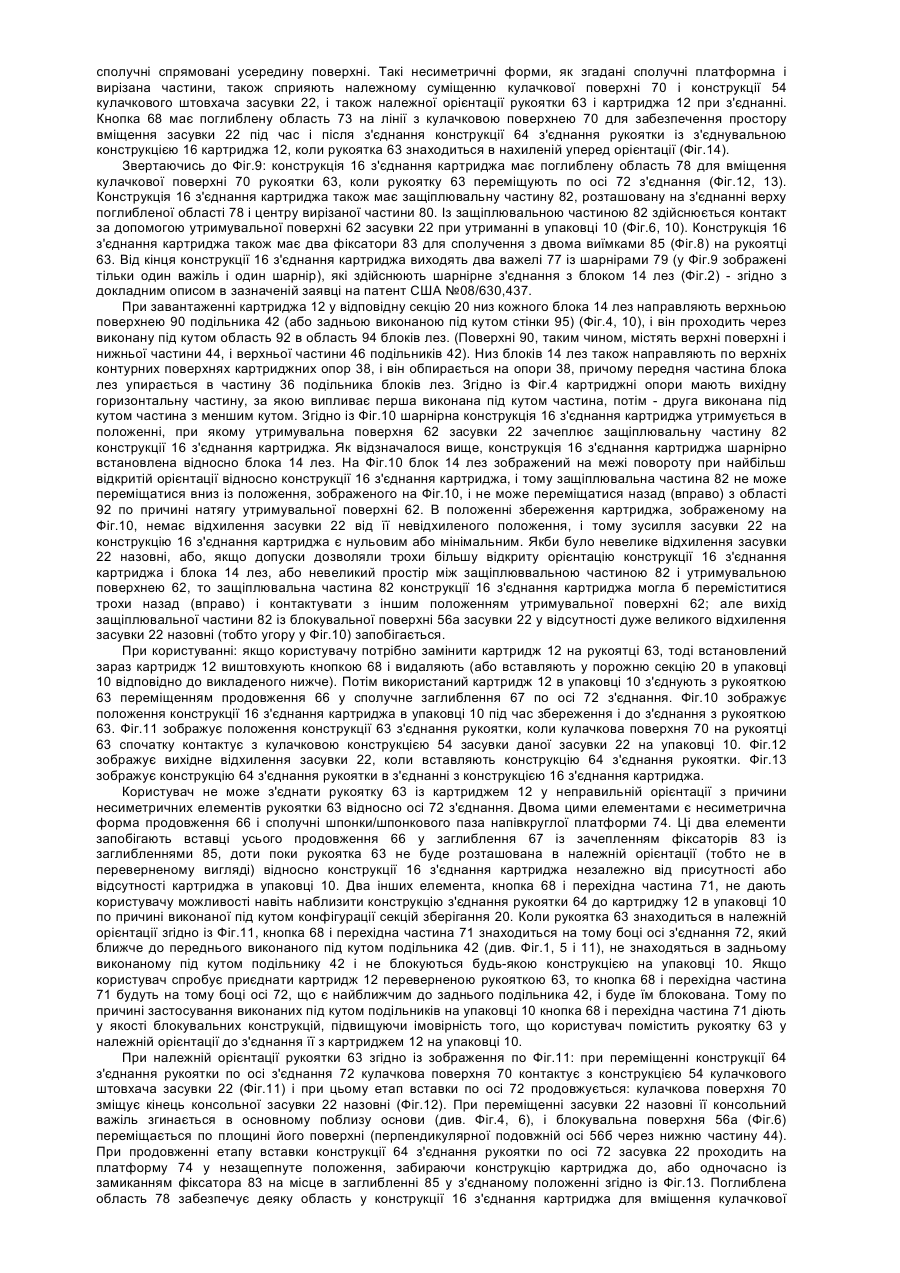

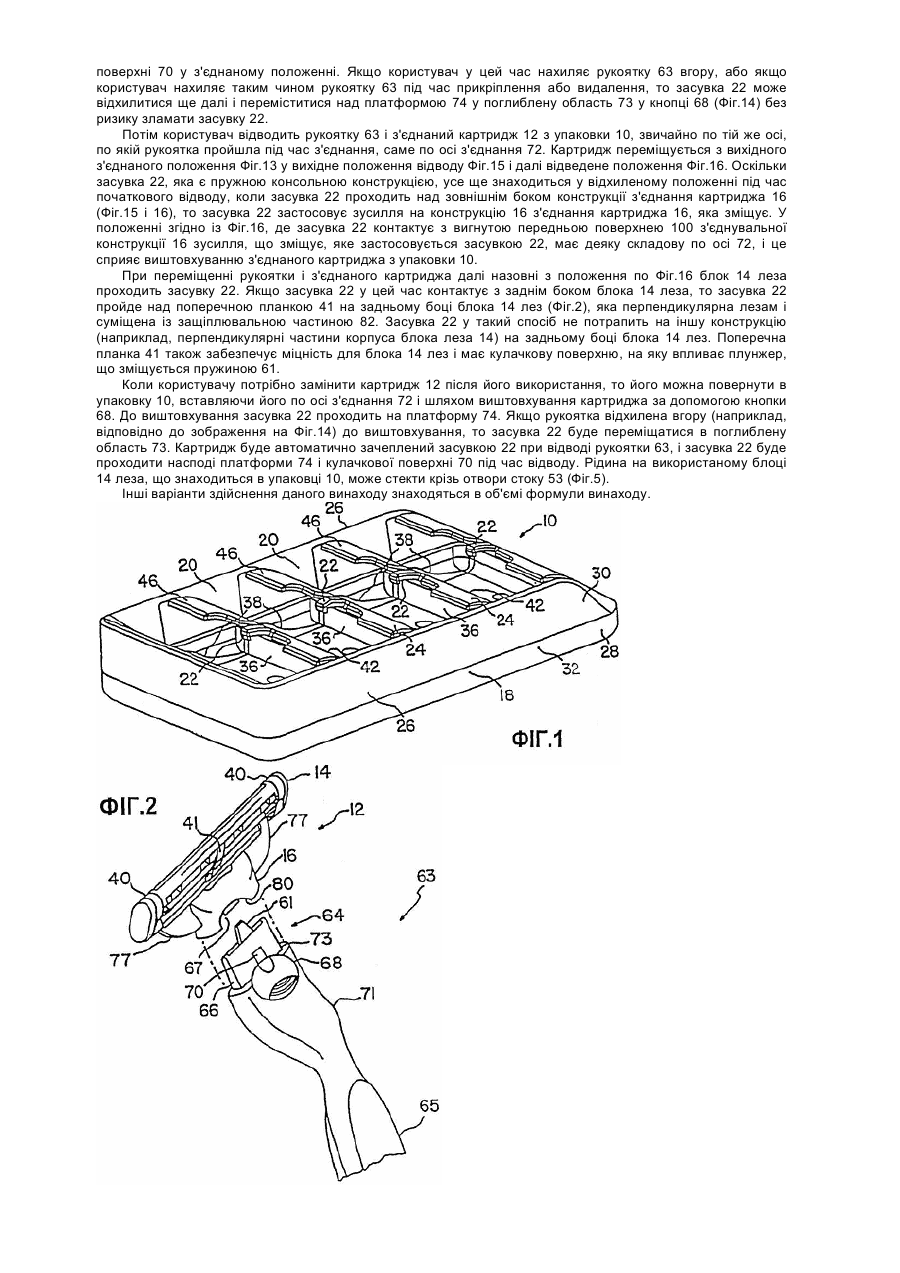

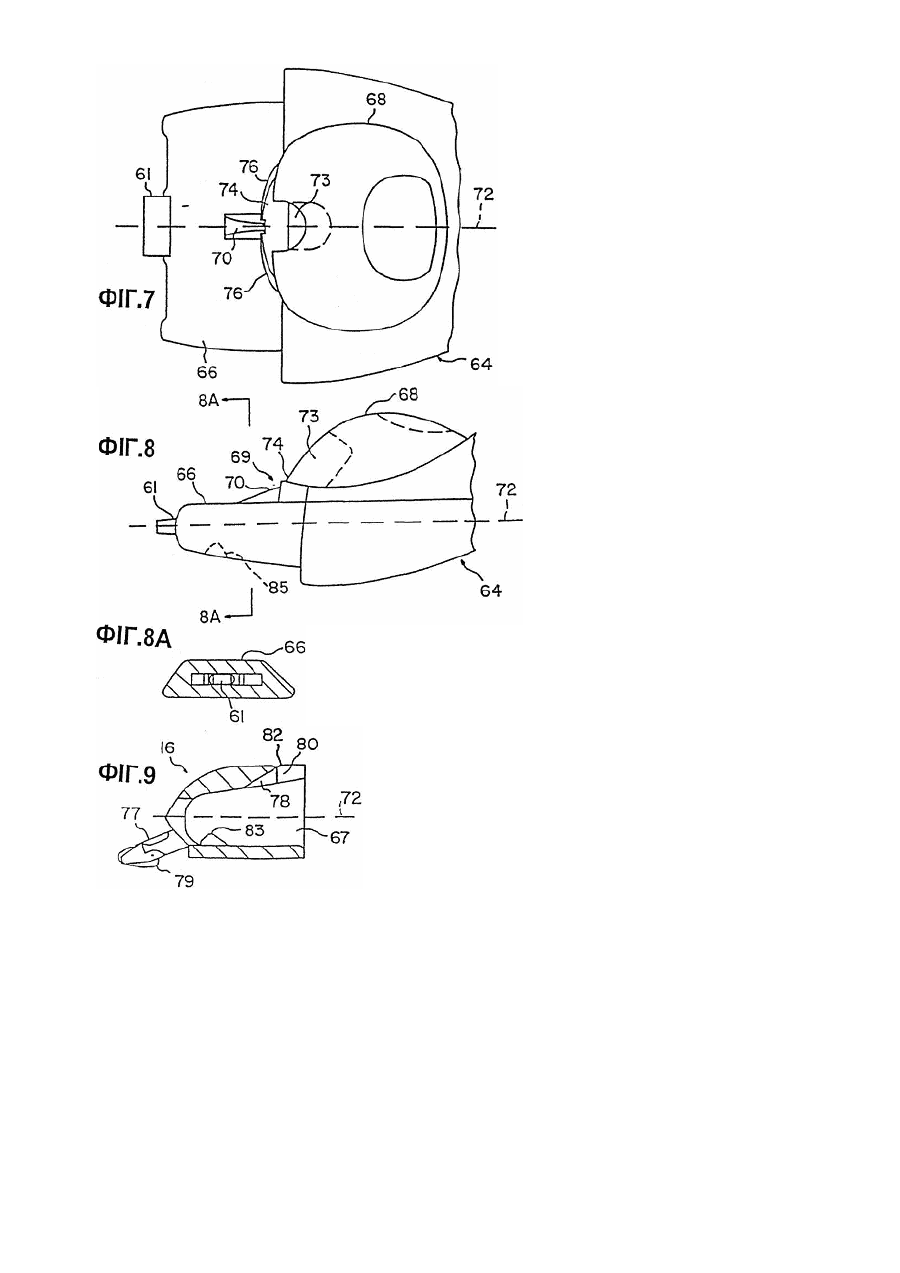

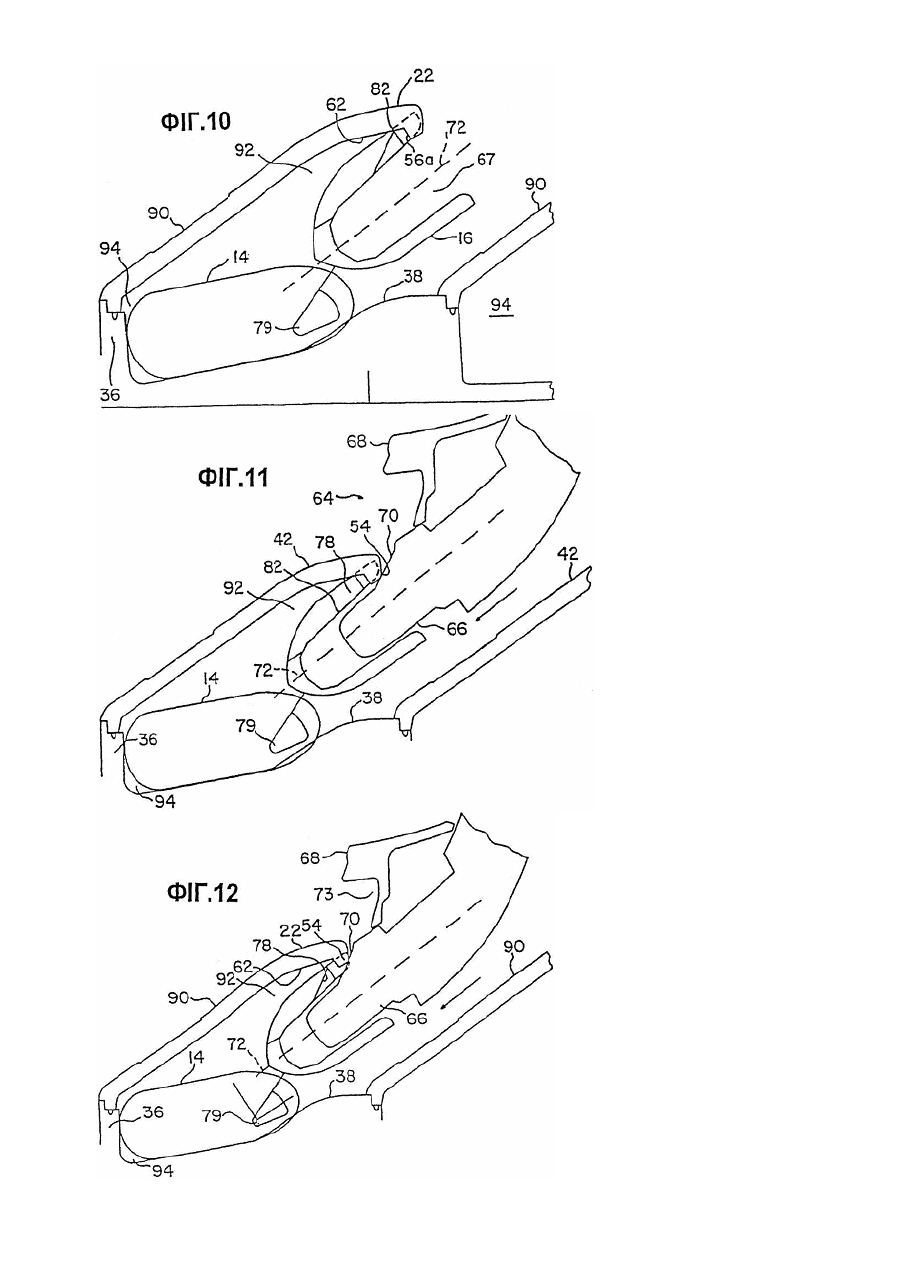

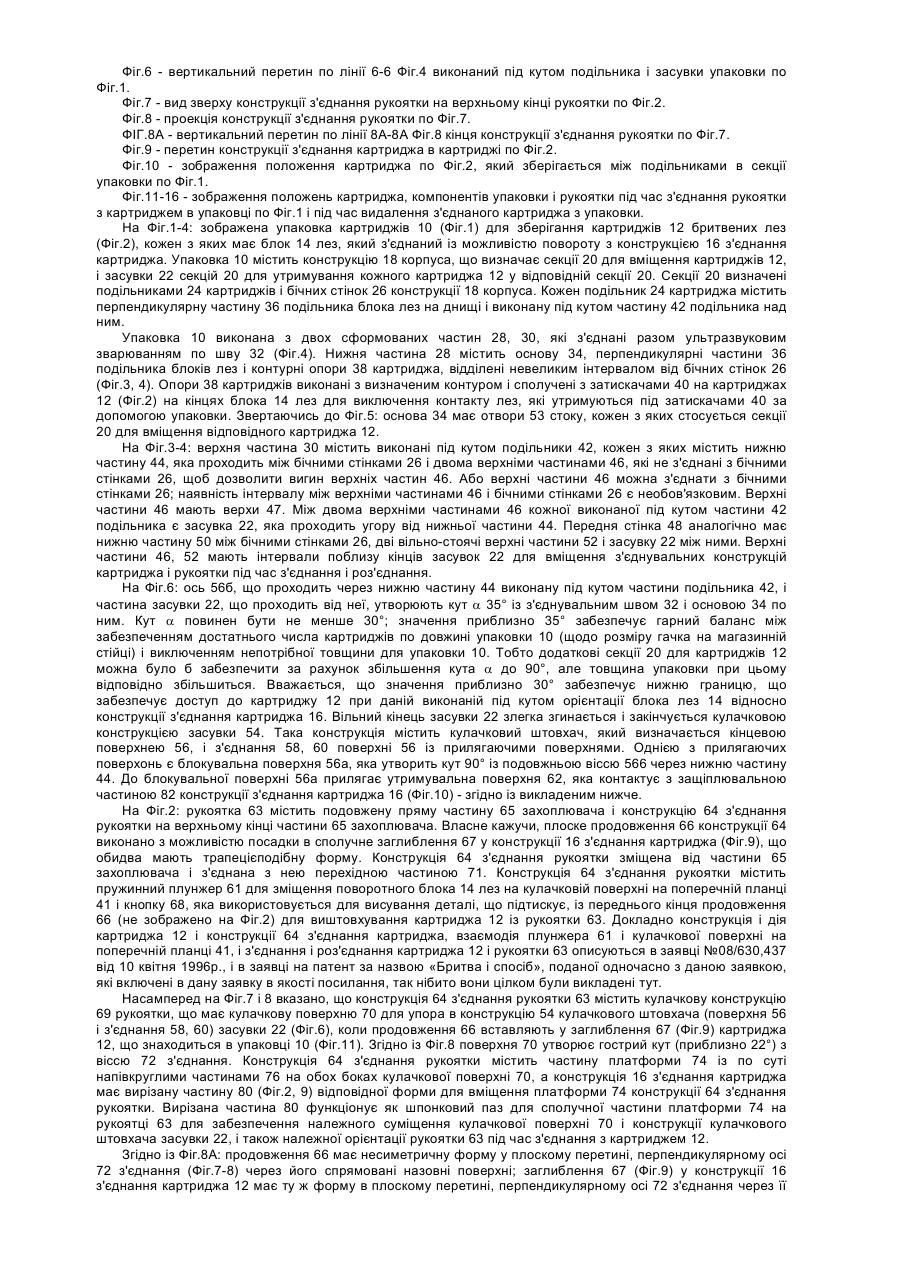

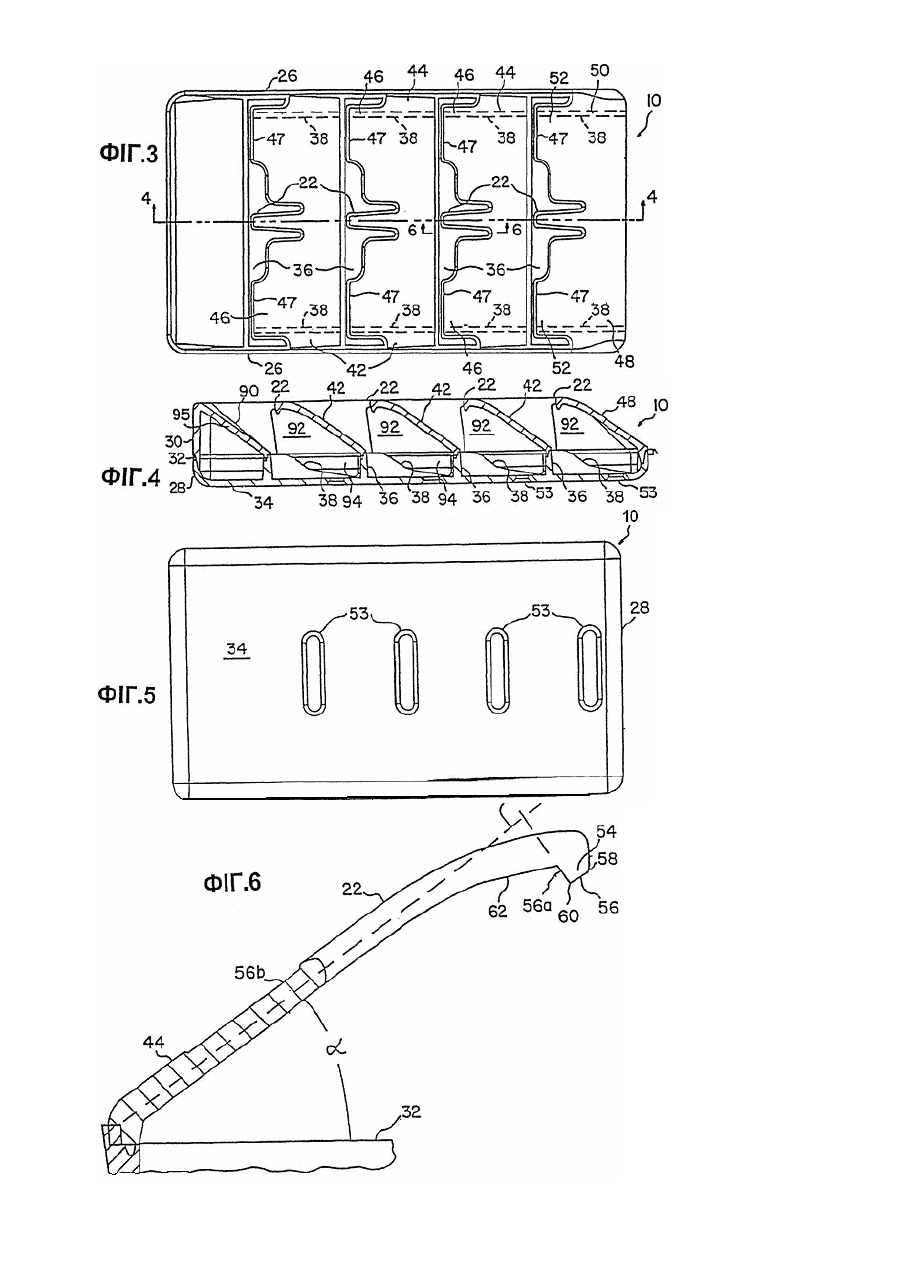

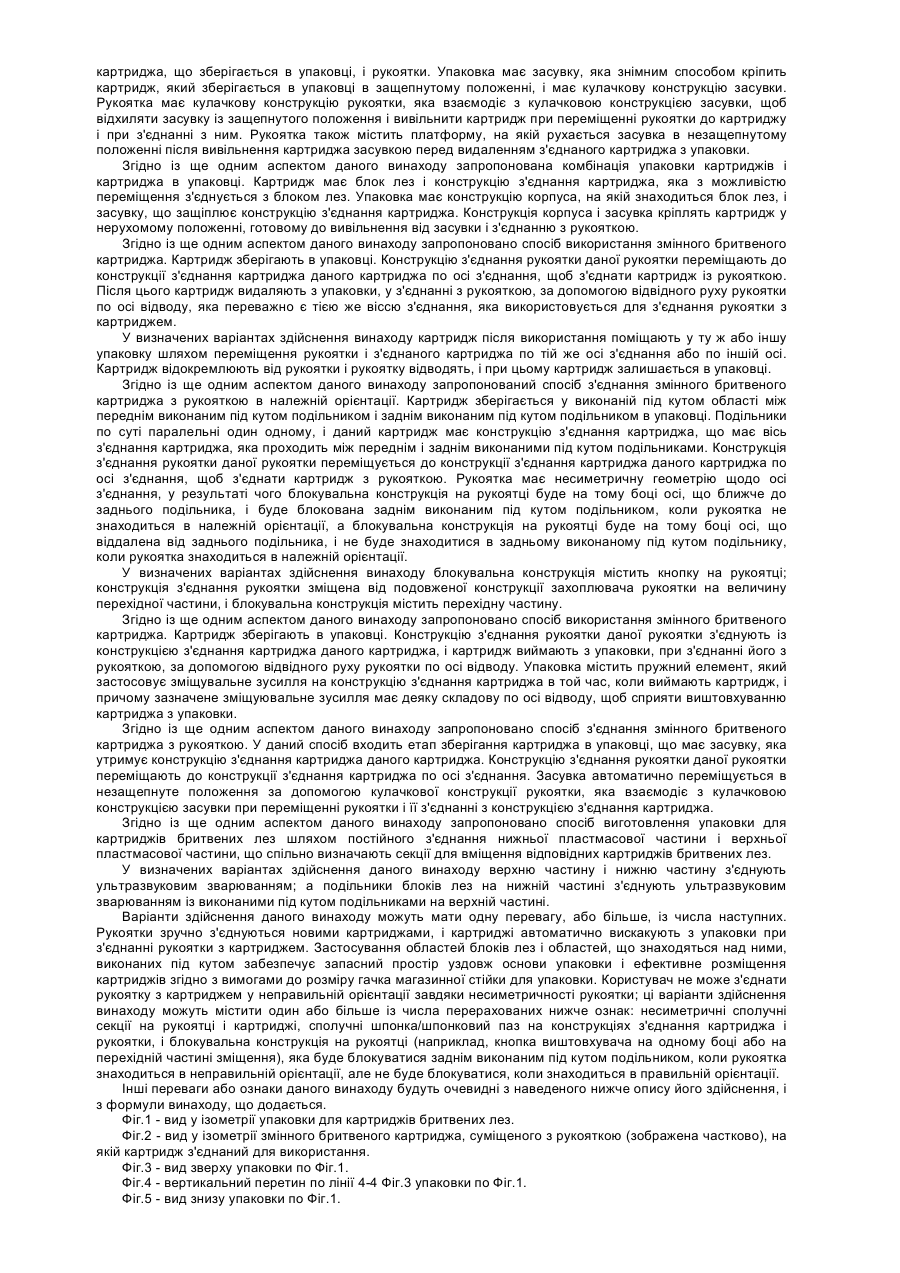

Даний винахід стосується роздачі бритвених картриджів з упаковки і прикріплення їх на рукоятку. Бритвені картриджі звичайно виймають з упаковки шляхом з'єднання рукоятки з картриджем, коли при цьому картридж усе ще утримується в упаковці. Потім користувач повертає рукоятку відносно упаковки, застосовуючи важільне зусилля рукоятки для подолання тертя або посадки з натягом виступу, який утримує корпус картриджа, і визволяє картридж з упаковки. Якщо типом картриджа є тип, що має шарнірне з'єднання з рукояткою, то користувач повинен повернути рукоятку за межі руху, що допускається шарнірним з'єднанням, до прикладання важільного зусилля для подолання тертя або посадки з натягом. Згідно з одним із аспектів даного винаходу запропонована упаковка для бритвених картриджів, використовуваних з рукояткою. Упаковка має конструкцію корпуса, яка визначає секції для вміщування відповідних картриджів і утримування картриджів у заданих положеннях, що дозволяє здійснювати з'єднання конструкції з'єднання рукоятки на даній рукоятці з одним із картриджів, при переміщенні рукоятки до картриджу. Упаковка також має засувку для кожної секції. Кожна засувка має кулачкову конструкцію засувки, виконану в такій формі і встановлену таким чином, щоб взаємодіяти з відповідною кулачковою конструкцією рукоятки на даній рукоятці, обумовлюючи відхилення засувки і вивільнення картриджа, при переміщенні рукоятки до картриджу і з'єднанні з ним. Згідно із ще одним аспектом даного винаходу запропонована упаковка, що має конструкцію корпуса, яка містить основу і безліч виконаних під кутом подільників картриджів, які визначають виконані під кутом секції для вміщення відповідних картриджів. Визначені варіанти здійснення даного винаходу можуть містити одну або більше ознак з числа нижче перерахованих. У визначених варіантах здійснення винаходу кожна засувка має пружний консольний важіль, який проходить від подільника картриджів і має кінець з кулачковим штовхачем і блокувальною поверхнею, що перпендикулярна важелю, для блокування видалення картриджа. Подільники картриджів містять подільники блоків лез, які проходять від основи, і по суті перпендикулярні основі і визначають області блоків лез, які вміщають блоки лез. Подільники картриджів також містять виконані під кутом подільники, що проходять від кінців відповідних подільників блоків лез під гострими кутами відносно основи і визначають виконані під кутом області, крізь які блоки лез проходять при надходженні у і видаленні з областей блоків лез, і в які вміщають конструкцію з'єднання картриджа. Виконана під кутом область однієї секції частково знаходиться над областю блоків лез прилягаючої секції. Виконані під кутом подільники картриджів мають перші частини, які проходять між бічними стінками ближче до основи, і другі частини, що проходять нагору від перших частин, але не з'єднані з бічними стінками. Виконані під кутом подільники утворюють кут більш 30° із основою. Упаковка має отвори стоку, які відносяться до відповідних секцій. Упаковки має підняті елементи, на яких знаходяться кінцеві конструкції (наприклад, затискачі) картриджа, щоб виключити контакт лез з упаковкою. Згідно із ще одним аспектом даного винаходу запропонована рукоятка для з'єднання із змінним бритвеним картриджем закріпленим у заданому положенні в упаковці засувкою. Рукоятка має частину захоплювача і конструкцію з'єднання рукоятки на верхньому кінці рукоятки, яка здійснює з'єднання з картриджем за допомогою переміщення по осі з'єднання до картриджу в упаковці. Конструкція з'єднання рукоятки містить кулачкову конструкцію рукоятки, яка виконана в такій формі і встановлена таким чином, щоб взаємодіяти з відповідною кулачковою конструкцією на засувці на упаковці, щоб обумовити відхилення і вивільнення картриджа при переміщенні рукоятки по осі з'єднання до картриджу і з'єднанні з ним. У визначених варіантах здійснення даного винаходу конструкцію з'єднання рукоятки вміщують у конструкцію з'єднання картриджа на картриджі, і конструкція з'єднання рукоятки є несиметричною, щоб забезпечувати належне суміщення кулачкової поверхні на рукоятці з кулачковим штовхачем на упаковці при переміщенні рукоятки до картриджу і з'єднанні з ним. На рукоятці знаходиться кнопка, використовувана для виштовхування картриджа; кнопка розташована на платформі у приляганні до кулачкової поверхні і має поглиблену ділянку на лінії з кулачковою поверхнею, щоб забезпечувати деякий простір для вміщення засувки під час або після з'єднання рукоятки з картриджем. Згідно із ще одним аспектом даного винаходу запропоновано змінний картридж бритвених лез, що містить блок лез і конструкцію з'єднання картриджа для з'єднання блока лез з рукояткою за допомогою переміщення рукоятки по осі з'єднання до конструкції з'єднання картриджа. Конструкція з'єднання картриджа містить поглиблену частину для вміщення кулачкової поверхні на рукоятці при переміщенні рукоятки по осі з'єднання. Згідно із ще одним аспектом даного винаходу запропоновано змінний картридж бритвених лез, що містить блок лез і конструкцію з'єднання картриджа для з'єднання блока лез з рукояткою за допомогою переміщення рукоятки по осі з'єднання до конструкції з'єднання картриджа. Конструкція з'єднання картриджа містить вирізану частину, яка функціонує як шпонковий паз для вміщення сполучної конструкції шпонки на рукоятці при переміщенні рукоятки по осі з'єднання, щоб сприяти належній орієнтації рукоятки. Згідно із ще одним аспектом даного винаходу запропоновано змінний картридж лез для гоління, що містить блок лез і конструкцію з'єднання картриджа для з'єднання блока лез з рукояткою за допомогою переміщення рукоятки по осі з'єднання до конструкції з'єднання картриджа. Блок лез містить подовжений корпус і поперечну планку, паралельну осі з'єднання і перпендикулярну подовжній осі корпуса в нижній частині корпуса. Конструкція з'єднання картриджа містить защіплювальний елемент для зачеплення засувкою упаковки картриджів. Защіплювальний елемент сполучений з поперечною планкою, у результаті чого поперечна планка суміщається із засувкою при видаленні картриджа з упаковки. У визначених варіантах здійснення даного винаходу конструкція з'єднання картриджа має спрямовані усередину поверхні, які визначають виконану плоскою область для вставки виконаної плоскою конструкції з'єднання рукоятки. Конструкція з'єднання картриджа має конструкцію зачеплення, що забезпечує знімне (наприклад, защіплювальне) з'єднання з рукояткою. Конструкція зачеплення є виступом для сполучення з відповідною виїмкою на рукоятці. Згідно із ще одним аспектом даного винаходу запропонована бритва, що містить рукоятку з кулачковою поверхнею і картридж із поглибленою частиною для вміщення кулачкової поверхні на рукоятці при переміщенні рукоятки по осі з'єднання при з'єднанні картриджа з рукояткою. Згідно із ще одним аспектом даного винаходу запропонована комбінація упаковки картриджів, картриджа, що зберігається в упаковці, і рукоятки. Упаковка має засувку, яка знімним способом кріпить картридж, який зберігається в упаковці в защепнутому положенні, і має кулачкову конструкцію засувки. Рукоятка має кулачкову конструкцію рукоятки, яка взаємодіє з кулачковою конструкцією засувки, щоб відхиляти засувку із защепнутого положення і вивільнити картридж при переміщенні рукоятки до картриджу і при з'єднанні з ним. Рукоятка також містить платформу, на якій рухається засувка в незащепнутому положенні після вивільнення картриджа засувкою перед видаленням з'єднаного картриджа з упаковки. Згідно із ще одним аспектом даного винаходу запропонована комбінація упаковки картриджів і картриджа в упаковці. Картридж має блок лез і конструкцію з'єднання картриджа, яка з можливістю переміщення з'єднується з блоком лез. Упаковка має конструкцію корпуса, на якій знаходиться блок лез, і засувку, що защіплює конструкцію з'єднання картриджа. Конструкція корпуса і засувка кріплять картридж у нерухомому положенні, готовому до вивільнення від засувки і з'єднанню з рукояткою. Згідно із ще одним аспектом даного винаходу запропоновано спосіб використання змінного бритвеного картриджа. Картридж зберігають в упаковці. Конструкцію з'єднання рукоятки даної рукоятки переміщають до конструкції з'єднання картриджа даного картриджа по осі з'єднання, щоб з'єднати картридж із рукояткою. Після цього картридж видаляють з упаковки, у з'єднанні з рукояткою, за допомогою відвідного руху рукоятки по осі відводу, яка переважно є тією же віссю з'єднання, яка використовується для з'єднання рукоятки з картриджем. У визначених варіантах здійснення винаходу картридж після використання поміщають у ту ж або іншу упаковку шляхом переміщення рукоятки і з'єднаного картриджа по тій же осі з'єднання або по іншій осі. Картридж відокремлюють від рукоятки і рукоятку відводять, і при цьому картридж залишається в упаковці. Згідно із ще одним аспектом даного винаходу запропонований спосіб з'єднання змінного бритвеного картриджа з рукояткою в належній орієнтації. Картридж зберігається у виконаній під кутом області між переднім виконаним під кутом подільником і заднім виконаним під кутом подільником в упаковці. Подільники по суті паралельні один одному, і даний картридж має конструкцію з'єднання картриджа, що має вісь з'єднання картриджа, яка проходить між переднім і заднім виконаними під кутом подільниками. Конструкція з'єднання рукоятки даної рукоятки переміщується до конструкції з'єднання картриджа даного картриджа по осі з'єднання, щоб з'єднати картридж з рукояткою. Рукоятка має несиметричну геометрію щодо осі з'єднання, у результаті чого блокувальна конструкція на рукоятці буде на тому боці осі, що ближче до заднього подільника, і буде блокована заднім виконаним під кутом подільником, коли рукоятка не знаходиться в належній орієнтації, а блокувальна конструкція на рукоятці буде на тому боці осі, що віддалена від заднього подільника, і не буде знаходитися в задньому виконаному під кутом подільнику, коли рукоятка знаходиться в належній орієнтації. У визначених варіантах здійснення винаходу блокувальна конструкція містить кнопку на рукоятці; конструкція з'єднання рукоятки зміщена від подовженої конструкції захоплювача рукоятки на величину перехідної частини, і блокувальна конструкція містить перехідну частину. Згідно із ще одним аспектом даного винаходу запропоновано спосіб використання змінного бритвеного картриджа. Картридж зберігають в упаковці. Конструкцію з'єднання рукоятки даної рукоятки з'єднують із конструкцією з'єднання картриджа даного картриджа, і картридж виймають з упаковки, при з'єднанні його з рукояткою, за допомогою відвідного руху рукоятки по осі відводу. Упаковка містить пружний елемент, який застосовує зміщувальне зусилля на конструкцію з'єднання картриджа в той час, коли виймають картридж, і причому зазначене зміщуювальне зусилля має деяку складову по осі відводу, щоб сприяти виштовхуванню картриджа з упаковки. Згідно із ще одним аспектом даного винаходу запропоновано спосіб з'єднання змінного бритвеного картриджа з рукояткою. У даний спосіб входить етап зберігання картриджа в упаковці, що має засувку, яка утримує конструкцію з'єднання картриджа даного картриджа. Конструкцію з'єднання рукоятки даної рукоятки переміщають до конструкції з'єднання картриджа по осі з'єднання. Засувка автоматично переміщується в незащепнуте положення за допомогою кулачкової конструкції рукоятки, яка взаємодіє з кулачковою конструкцією засувки при переміщенні рукоятки і її з'єднанні з конструкцією з'єднання картриджа. Згідно із ще одним аспектом даного винаходу запропоновано спосіб виготовлення упаковки для картриджів бритвених лез шляхом постійного з'єднання нижньої пластмасової частини і верхньої пластмасової частини, що спільно визначають секції для вміщення відповідних картриджів бритвених лез. У визначених варіантах здійснення даного винаходу верхню частину і нижню частину з'єднують ультразвуковим зварюванням; а подільники блоків лез на нижній частині з'єднують ультразвуковим зварюванням із виконаними під кутом подільниками на верхній частині. Варіанти здійснення даного винаходу можуть мати одну перевагу, або більше, із числа наступних. Рукоятки зручно з'єднуються новими картриджами, і картриджі автоматично вискакують з упаковки при з'єднанні рукоятки з картриджем. Застосування областей блоків лез і областей, що знаходяться над ними, виконаних під кутом забезпечує запасний простір уздовж основи упаковки і ефективне розміщення картриджів згідно з вимогами до розміру гачка магазинної стійки для упаковки. Користувач не може з'єднати рукоятку з картриджем у неправильній орієнтації завдяки несиметричності рукоятки; ці варіанти здійснення винаходу можуть містити один або більше із числа перерахованих нижче ознак: несиметричні сполучні секції на рукоятці і картриджі, сполучні шпонка/шпонковий паз на конструкціях з'єднання картриджа і рукоятки, і блокувальна конструкція на рукоятці (наприклад, кнопка виштовхувача на одному боці або на перехідній частині зміщення), яка буде блокуватися заднім виконаним під кутом подільником, коли рукоятка знаходиться в неправильній орієнтації, але не буде блокуватися, коли знаходиться в правильній орієнтації. Інші переваги або ознаки даного винаходу будуть очевидні з наведеного нижче опису його здійснення, і з формули винаходу, що додається. Фіг.1 - вид у ізометрії упаковки для картриджів бритвених лез. Фіг.2 - вид у ізометрії змінного бритвеного картриджа, суміщеного з рукояткою (зображена частково), на якій картридж з'єднаний для використання. Фіг.3 - вид зверху упаковки по Фіг.1. Фіг.4 - вертикальний перетин по лінії 4-4 Фіг.3 упаковки по Фіг.1. Фіг.5 - вид знизу упаковки по Фіг.1. Фіг.6 - вертикальний перетин по лінії 6-6 Фіг.4 виконаний під кутом подільника і засувки упаковки по Фіг.1. Фіг.7 - вид зверху конструкції з'єднання рукоятки на верхньому кінці рукоятки по Фіг.2. Фіг.8 - проекція конструкції з'єднання рукоятки по Фіг.7. ФІГ.8А - вертикальний перетин по лінії 8А-8А Фіг.8 кінця конструкції з'єднання рукоятки по Фіг.7. Фіг.9 - перетин конструкції з'єднання картриджа в картриджі по Фіг.2. Фіг.10 - зображення положення картриджа по Фіг.2, який зберігається між подільниками в секції упаковки по Фіг.1. Фіг.11-16 - зображення положень картриджа, компонентів упаковки і рукоятки під час з'єднання рукоятки з картриджем в упаковці по Фіг.1 і під час видалення з'єднаного картриджа з упаковки. На Фіг.1-4: зображена упаковка картриджів 10 (Фіг.1) для зберігання картриджів 12 бритвених лез (Фіг.2), кожен з яких має блок 14 лез, який з'єднаний із можливістю повороту з конструкцією 16 з'єднання картриджа. Упаковка 10 містить конструкцію 18 корпуса, що визначає секції 20 для вміщення картриджів 12, і засувки 22 секцій 20 для утримування кожного картриджа 12 у відповідній секції 20. Секції 20 визначені подільниками 24 картриджів і бічних стінок 26 конструкції 18 корпуса. Кожен подільник 24 картриджа містить перпендикулярну частину 36 подільника блока лез на днищі і виконану під кутом частину 42 подільника над ним. Упаковка 10 виконана з двох сформованих частин 28, 30, які з'єднані разом ультразвуковим зварюванням по шву 32 (Фіг.4). Нижня частина 28 містить основу 34, перпендикулярні частини 36 подільника блоків лез і контурні опори 38 картриджа, відділені невеликим інтервалом від бічних стінок 26 (Фіг.3, 4). Опори 38 картриджів виконані з визначеним контуром і сполучені з затискачами 40 на картриджах 12 (Фіг.2) на кінцях блока 14 лез для виключення контакту лез, які утримуються під затискачами 40 за допомогою упаковки. Звертаючись до Фіг.5: основа 34 має отвори 53 стоку, кожен з яких стосується секції 20 для вміщення відповідного картриджа 12. На Фіг.3-4: верхня частина 30 містить виконані під кутом подільники 42, кожен з яких містить нижню частину 44, яка проходить між бічними стінками 26 і двома верхніми частинами 46, які не з'єднані з бічними стінками 26, щоб дозволити вигин верхніх частин 46. Або верхні частини 46 можна з'єднати з бічними стінками 26; наявність інтервалу між верхніми частинами 46 і бічними стінками 26 є необов'язковим. Верхні частини 46 мають верхи 47. Між двома верхніми частинами 46 кожної виконаної під кутом частини 42 подільника є засувка 22, яка проходить угору від нижньої частини 44. Передня стінка 48 аналогічно має нижню частину 50 між бічними стінками 26, дві вільно-стоячі верхні частини 52 і засувку 22 між ними. Верхні частини 46, 52 мають інтервали поблизу кінців засувок 22 для вміщення з'єднувальних конструкцій картриджа і рукоятки під час з'єднання і роз'єднання. На Фіг.6: ось 56б, що проходить через нижню частину 44 виконану під кутом частини подільника 42, і частина засувки 22, що проходить від неї, утворюють кут a 35° із з'єднувальним швом 32 і основою 34 по ним. Кут a повинен бути не менше 30°; значення приблизно 35° забезпечує гарний баланс між забезпеченням достатнього числа картриджів по довжині упаковки 10 (щодо розміру гачка на магазинній стійці) і виключенням непотрібної товщини для упаковки 10. Тобто додаткові секції 20 для картриджів 12 можна було б забезпечити за рахунок збільшення кута a до 90°, але товщина упаковки при цьому відповідно збільшиться. Вважається, що значення приблизно 30° забезпечує нижню границю, що забезпечує доступ до картриджу 12 при даній виконаній під кутом орієнтації блока лез 14 відносно конструкції з'єднання картриджа 16. Вільний кінець засувки 22 злегка згинається і закінчується кулачковою конструкцією засувки 54. Така конструкція містить кулачковий штовхач, який визначається кінцевою поверхнею 56, і з'єднання 58, 60 поверхні 56 із прилягаючими поверхнями. Однією з прилягаючих поверхонь є блокувальна поверхня 56а, яка утворить кут 90° із подовжньою віссю 566 через нижню частину 44. До блокувальної поверхні 56а прилягає утримувальна поверхня 62, яка контактує з защіплювальною частиною 82 конструкції з'єднання картриджа 16 (Фіг.10) - згідно із викладеним нижче. На Фіг.2: рукоятка 63 містить подовжену пряму частину 65 захоплювача і конструкцію 64 з'єднання рукоятки на верхньому кінці частини 65 захоплювача. Власне кажучи, плоске продовження 66 конструкції 64 виконано з можливістю посадки в сполучне заглиблення 67 у конструкції 16 з'єднання картриджа (Фіг.9), що обидва мають трапецієподібну форму. Конструкція 64 з'єднання рукоятки зміщена від частини 65 захоплювача і з'єднана з нею перехідною частиною 71. Конструкція 64 з'єднання рукоятки містить пружинний плунжер 61 для зміщення поворотного блока 14 лез на кулачковій поверхні на поперечній планці 41 і кнопку 68, яка використовується для висування деталі, що підтискує, із переднього кінця продовження 66 (не зображено на Фіг.2) для виштовхування картриджа 12 із рукоятки 63. Докладно конструкція і дія картриджа 12 і конструкції 64 з'єднання картриджа, взаємодія плунжера 61 і кулачкової поверхні на поперечній планці 41, і з'єднання і роз'єднання картриджа 12 і рукоятки 63 описуються в заявці №08/630,437 від 10 квітня 1996p., і в заявці на патент за назвою «Бритва і спосіб», поданої одночасно з даною заявкою, які включені в дану заявку в якості посилання, так нібито вони цілком були викладені тут. Насамперед на Фіг.7 і 8 вказано, що конструкція 64 з'єднання рукоятки 63 містить кулачкову конструкцію 69 рукоятки, що має кулачкову поверхню 70 для упора в конструкцію 54 кулачкового штовхача (поверхня 56 і з'єднання 58, 60) засувки 22 (Фіг.6), коли продовження 66 вставляють у заглиблення 67 (Фіг.9) картриджа 12, що знаходиться в упаковці 10 (Фіг.11). Згідно із Фіг.8 поверхня 70 утворює гострий кут (приблизно 22°) з віссю 72 з'єднання. Конструкція 64 з'єднання рукоятки містить частину платформи 74 із по суті напівкруглими частинами 76 на обох боках кулачкової поверхні 70, а конструкція 16 з'єднання картриджа має вирізану частину 80 (Фіг.2, 9) відповідної форми для вміщення платформи 74 конструкції 64 з'єднання рукоятки. Вирізана частина 80 функціонує як шпонковий паз для сполучної частини платформи 74 на рукоятці 63 для забезпечення належного суміщення кулачкової поверхні 70 і конструкції кулачкового штовхача засувки 22, і також належної орієнтації рукоятки 63 під час з'єднання з картриджем 12. Згідно із Фіг.8А: продовження 66 має несиметричну форму у плоскому перетині, перпендикулярному осі 72 з'єднання (Фіг.7-8) через його спрямовані назовні поверхні; заглиблення 67 (Фіг.9) у конструкції 16 з'єднання картриджа 12 має ту ж форму в плоскому перетині, перпендикулярному осі 72 з'єднання через її сполучні спрямовані усередину поверхні. Такі несиметричні форми, як згадані сполучні платформна і вирізана частини, також сприяють належному суміщенню кулачкової поверхні 70 і конструкції 54 кулачкового штовхача засувки 22, і також належної орієнтації рукоятки 63 і картриджа 12 при з'єднанні. Кнопка 68 має поглиблену область 73 на лінії з кулачковою поверхнею 70 для забезпечення простору вміщення засувки 22 під час і після з'єднання конструкції 64 з'єднання рукоятки із з'єднувальною конструкцією 16 картриджа 12, коли рукоятка 63 знаходиться в нахиленій уперед орієнтації (Фіг.14). Звертаючись до Фіг.9: конструкція 16 з'єднання картриджа має поглиблену область 78 для вміщення кулачкової поверхні 70 рукоятки 63, коли рукоятку 63 переміщують по осі 72 з'єднання (Фіг.12, 13). Конструкція 16 з'єднання картриджа також має защіплювальну частину 82, розташовану на з'єднанні верху поглибленої області 78 і центру вирізаної частини 80. Із защіплювальною частиною 82 здійснюється контакт за допомогою утримувальної поверхні 62 засувки 22 при утриманні в упаковці 10 (Фіг.6, 10). Конструкція 16 з'єднання картриджа також має два фіксатори 83 для сполучення з двома виїмками 85 (Фіг.8) на рукоятці 63. Від кінця конструкції 16 з'єднання картриджа виходять два важелі 77 із шарнірами 79 (у Фіг.9 зображені тільки один важіль і один шарнір), які здійснюють шарнірне з'єднання з блоком 14 лез (Фіг.2) - згідно з докладним описом в зазначеній заявці на патент США №08/630,437. При завантаженні картриджа 12 у відповідну секцію 20 низ кожного блока 14 лез направляють верхньою поверхнею 90 подільника 42 (або задньою виконаною під кутом стінки 95) (Фіг.4, 10), і він проходить через виконану під кутом область 92 в область 94 блоків лез. (Поверхні 90, таким чином, містять верхні поверхні і нижньої частини 44, і верхньої частини 46 подільників 42). Низ блоків 14 лез також направляють по верхніх контурних поверхнях картриджних опор 38, і він обпирається на опори 38, причому передня частина блока лез упирається в частину 36 подільника блоків лез. Згідно із Фіг.4 картриджні опори мають вихідну горизонтальну частину, за якою випливає перша виконана під кутом частина, потім - друга виконана під кутом частина з меншим кутом. Згідно із Фіг.10 шарнірна конструкція 16 з'єднання картриджа утримується в положенні, при якому утримувальна поверхня 62 засувки 22 зачеплює защіплювальну частину 82 конструкції 16 з'єднання картриджа. Як відзначалося вище, конструкція 16 з'єднання картриджа шарнірно встановлена відносно блока 14 лез. На Фіг.10 блок 14 лез зображений на межі повороту при найбільш відкритій орієнтації відносно конструкції 16 з'єднання картриджа, і тому защіплювальна частина 82 не може переміщатися вниз із положення, зображеного на Фіг.10, і не може переміщатися назад (вправо) з області 92 по причині натягу утримувальної поверхні 62. В положенні збереження картриджа, зображеному на Фіг.10, немає відхилення засувки 22 від її невідхиленого положення, і тому зусилля засувки 22 на конструкцію 16 з'єднання картриджа є нульовим або мінімальним. Якби було невелике відхилення засувки 22 назовні, або, якщо допуски дозволяли трохи більшу відкриту орієнтацію конструкції 16 з'єднання картриджа і блока 14 лез, або невеликий простір між защіплюввальною частиною 82 і утримувальною поверхнею 62, то защіплювальна частина 82 конструкції 16 з'єднання картриджа могла б переміститися трохи назад (вправо) і контактувати з іншим положенням утримувальної поверхні 62; але вихід защіплювальної частини 82 із блокувальної поверхні 56а засувки 22 у відсутності дуже великого відхилення засувки 22 назовні (тобто угору у Фіг.10) запобігається. При користуванні: якщо користувачу потрібно замінити картридж 12 на рукоятці 63, тоді встановлений зараз картридж 12 виштовхують кнопкою 68 і видаляють (або вставляють у порожню секцію 20 в упаковці 10 відповідно до викладеного нижче). Потім використаний картридж 12 в упаковці 10 з'єднують з рукояткою 63 переміщенням продовження 66 у сполучне заглиблення 67 по осі 72 з'єднання. Фіг.10 зображує положення конструкції 16 з'єднання картриджа в упаковці 10 під час збереження і до з'єднання з рукояткою 63. Фіг.11 зображує положення конструкції 63 з'єднання рукоятки, коли кулачкова поверхня 70 на рукоятці 63 спочатку контактує з кулачковою конструкцією 54 засувки даної засувки 22 на упаковці 10. Фіг.12 зображує вихідне відхилення засувки 22, коли вставляють конструкцію 64 з'єднання рукоятки. Фіг.13 зображує конструкцію 64 з'єднання рукоятки в з'єднанні з конструкцією 16 з'єднання картриджа. Користувач не може з'єднати рукоятку 63 із картриджем 12 у неправильній орієнтації з причини несиметричних елементів рукоятки 63 відносно осі 72 з'єднання. Двома цими елементами є несиметрична форма продовження 66 і сполучні шпонки/шпонкового паза напівкруглої платформи 74. Ці два елементи запобігають вставці усього продовження 66 у заглиблення 67 із зачепленням фіксаторів 83 із заглибленнями 85, доти поки рукоятка 63 не буде розташована в належній орієнтації (тобто не в переверненому вигляді) відносно конструкції 16 з'єднання картриджа незалежно від присутності або відсутності картриджа в упаковці 10. Два інших елемента, кнопка 68 і перехідна частина 71, не дають користувачу можливості навіть наблизити конструкцію з'єднання рукоятки 64 до картриджу 12 в упаковці 10 по причині виконаної під кутом конфігурації секцій зберігання 20. Коли рукоятка 63 знаходиться в належній орієнтації згідно із Фіг.11, кнопка 68 і перехідна частина 71 знаходиться на тому боці осі з'єднання 72, який ближче до переднього виконаного під кутом подільника 42 (див. Фіг.1, 5 і 11), не знаходяться в задньому виконаному під кутом подільнику 42 і не блокуються будь-якою конструкцією на упаковці 10. Якщо користувач спробує приєднати картридж 12 переверненою рукояткою 63, то кнопка 68 і перехідна частина 71 будуть на тому боці осі 72, що є найближчим до заднього подільника 42, і буде їм блокована. Тому по причині застосування виконаних під кутом подільників на упаковці 10 кнопка 68 і перехідна частина 71 діють у якості блокувальних конструкцій, підвищуючи імовірність того, що користувач помістить рукоятку 63 у належній орієнтації до з'єднання її з картриджем 12 на упаковці 10. При належній орієнтації рукоятки 63 згідно із зображення по Фіг.11: при переміщенні конструкції 64 з'єднання рукоятки по осі з'єднання 72 кулачкова поверхня 70 контактує з конструкцією 54 кулачкового штовхача засувки 22 (Фіг.11) і при цьому етап вставки по осі 72 продовжується: кулачкова поверхня 70 зміщує кінець консольної засувки 22 назовні (Фіг.12). При переміщенні засувки 22 назовні її консольний важіль згинається в основному поблизу основи (див. Фіг.4, 6), і блокувальна поверхня 56а (Фіг.6) переміщається по площині його поверхні (перпендикулярної подовжній осі 56б через нижню частину 44). При продовженні етапу вставки конструкції 64 з'єднання рукоятки по осі 72 засувка 22 проходить на платформу 74 у незащепнуте положення, забираючи конструкцію картриджа до, або одночасно із замиканням фіксатора 83 на місце в заглибленні 85 у з'єднаному положенні згідно із Фіг.13. Поглиблена область 78 забезпечує деяку область у конструкції 16 з'єднання картриджа для вміщення кулачкової поверхні 70 у з'єднаному положенні. Якщо користувач у цей час нахиляє рукоятку 63 вгору, або якщо користувач нахиляє таким чином рукоятку 63 під час прикріплення або видалення, то засувка 22 може відхилитися ще далі і переміститися над платформою 74 у поглиблену область 73 у кнопці 68 (Фіг.14) без ризику зламати засувку 22. Потім користувач відводить рукоятку 63 і з'єднаний картридж 12 з упаковки 10, звичайно по тій же осі, по якій рукоятка пройшла під час з'єднання, саме по осі з'єднання 72. Картридж переміщується з вихідного з'єднаного положення Фіг.13 у вихідне положення відводу Фіг.15 і далі відведене положення Фіг.16. Оскільки засувка 22, яка є пружною консольною конструкцією, усе ще знаходиться у відхиленому положенні під час початкового відводу, коли засувка 22 проходить над зовнішнім боком конструкції з'єднання картриджа 16 (Фіг.15 і 16), то засувка 22 застосовує зусилля на конструкцію 16 з'єднання картриджа 16, яка зміщує. У положенні згідно із Фіг.16, де засувка 22 контактує з вигнутою передньою поверхнею 100 з'єднувальної конструкції 16 зусилля, що зміщує, яке застосовується засувкою 22, має деяку складову по осі 72, і це сприяє виштовхуванню з'єднаного картриджа з упаковки 10. При переміщенні рукоятки і з'єднаного картриджа далі назовні з положення по Фіг.16 блок 14 леза проходить засувку 22. Якщо засувка 22 у цей час контактує з заднім боком блока 14 леза, то засувка 22 пройде над поперечною планкою 41 на задньому боці блока 14 лез (Фіг.2), яка перпендикулярна лезам і суміщена із защіплювальною частиною 82. Засувка 22 у такий спосіб не потрапить на іншу конструкцію (наприклад, перпендикулярні частини корпуса блока леза 14) на задньому боці блока 14 лез. Поперечна планка 41 також забезпечує міцність для блока 14 лез і має кулачкову поверхню, на яку впливає плунжер, що зміщується пружиною 61. Коли користувачу потрібно замінити картридж 12 після його використання, то його можна повернути в упаковку 10, вставляючи його по осі з'єднання 72 і шляхом виштовхування картриджа за допомогою кнопки 68. До виштовхування засувка 22 проходить на платформу 74. Якщо рукоятка відхилена вгору (наприклад, відповідно до зображення на Фіг.14) до виштовхування, то засувка 22 буде переміщатися в поглиблену область 73. Картридж буде автоматично зачеплений засувкою 22 при відводі рукоятки 63, і засувка 22 буде проходити насподі платформи 74 і кулачкової поверхні 70 під час відводу. Рідина на використаному блоці 14 леза, що знаходиться в упаковці 10, може стекти крізь отвори стоку 53 (Фіг.5). Інші варіанти здійснення даного винаходу знаходяться в об'ємі формули винаходу.
ДивитисяДодаткова інформація
Назва патенту англійськоюDispensing razor blade cartridges used with a handle
Автори англійськоюTrotta Robert A.
Назва патенту російськоюКартриджный магазин (варианты), комбинации картриджного магазина (варианты), способ изготовления магазина для картриджей лезвий бритвы, рукоятка для соединения со съемным картриджем для бритвы (варианты), бритва для бритья, способ пользования съемным картриджем для бритвы и способ соединения съемного картриджа для бритвы с рукояткой
Автори російськоюТротта Роберт А.
МПК / Мітки
МПК: B26B 21/00, B26B 21/08, B65D 83/08
Мітки: магазин, магазину, картриджем, рукоятка, виготовлення, картриджного, знімний, картриджів, з'єднання, бритви, картриджний, комбінації, спосіб, варіанти, знімним, лез
