Вентиляційна решітка та пристосовання для її кріплення (варіанти)

Номер патенту: 72691

Опубліковано: 15.08.2005

Автор: Костирко Сергій Михайлович

Є ще 2 сторінки.

Дивитися все сторінки або завантажити PDF файл.

Формула / Реферат

1. Циліндровий механізм замка, який містить корпус з отвором, на внутрішній поверхні якого виконана поздовжня виїмка, та установлений у отворі корпуса циліндр з каналом для ключа, при цьому циліндр має поздовжню прорізь, у якій розміщений замикаючий елемент, виконаний у вигляді підпружиненого важеля, установленого з можливістю коливання та контактування з поздовжньою виїмкою у корпусі, який відрізняється тим, що важіль установлений у прорізі циліндра на осі, при цьому вісь ділить важіль на два плеча.

2. Циліндровий механізм замка за п. 1, який відрізняється тим, що на одній осі у прорізі циліндра установлені два замикаючих елементи, виконані у вигляді двох двоплечих важелів.

3. Циліндровий механізм замка за п. 1, який відрізняється тим, що на одній осі у прорізі циліндра установлені три замикаючих елементи, виконані у вигляді трьох двоплечих важелів.

4. Циліндровий механізм замка за пп. 1, 2, 3, який відрізняється тим, що двоплечий важіль підпружинений пружиною, виконаною у виді V-подібного зиґзаґа, який обпирається своїми сторонами на вісь, вершиною обпирається на одне з плечей двоплечого важеля, а циліндр додатково має виїмку, на яку обпираються кінці зиґзаґа.

Текст

Винахід відноситься до галузі будівництва та будіндустрії і може бути використаний для виробництва вентилюючих пристроїв будь-якої заданої довжини та конфігурації для промислового та громадського будівництва й транспорту. Крім того, винахід можна використати при виробництві пристосувань для кріплення вентиляційних решіток чи інших засобів, зокрема, до підвісної стелі, декоративних чи потайних заглиблень. Відомі вентиляційні решітки являють собою листове полотно заданих розмірів, наприклад, із сплавів алюмінію, із виконаними в ньому наскрізними вентиляційними отворами та розміщеним в кутах решітки отворами для її кріплення [1]. До недоліків вентиляційної решітки можна віднести: трудомісткість монтажно-демонтажних робіт, а саме: неможливо швидко, точно прикріпити решітку, наприклад, при встановленні до підвісної стелі чи в іншому необхідному місці, так як необхідно попередньо розмітити поверхню, а потім закріпити вентиляційну решітку, вставляючи шурупи в отвори для кріплення та затискуючи їх. На лицьовій стороні панелі закріпленої вентиляційної решітки видні головки шурупів, що створює неестетичний вид та не забезпечує декорування отвору. Серед інших простих вентиляційних решіток, наприклад, у вигляді прямокутної рами, до тильної сторони якої прикріплена, наприклад, решітка з ромбічними отворами та дротяна сітка. На двох протилежних торцях (по горизонталі) рами прикріплені фіксуючі пластини, які являються пристосуванням для кріплення вентиляційної решітки до, наприклад, стіни [2]. Приведена решітка має такі суттєві недоліки як: - послаблене прилягання до встановлювальної поверхні і надійне утримування при її кріплені, так як зусилля розтискування фіксуючої пластини виштовхує їх та разом із ними і решітку назовні - (решітка випирається); - необхідність в підготовці поверхні, а саме отвору в підвісній стелі чи в заглибленні для кріплення решітки таким чином, щоб він(воно) був(було) за розмірами, по периметру, достатнім та з рівними сторонами, що мають шершаву поверхню (з необхідним тертям), для щільного встановлення вентиляційної решітки з пристосуванням для її кріплення; - не декорує отвір чи нішу (заглиблення), яке закриває так як має прилягаючі ззовні решітки лапки фіксуючих пластин. Найбільш близьким до запропонованого винаходу є вентиляційна решітка з пристосуванням для її кріплення [3]. Вентиляційна решітка виконана у вигляді прямокутної панелі, що має вентиляційні отвори, які утворені, паралельними смугами у вигляді жалюзі, опорну поверхню, що є продовженням торцевих сторін решітки та обмежується з тильної сторони направляючими ребрами жорсткості. До ребер жорсткості на двох протилежних сторонах симетрично одна до одної розміщені фіксуюча й фіксуючо-притискна пластина. При монтажу решітки спочатку підготовлюється отвір, в який закріплюється рама, на внутрішній частині двох протилежних сторін якої встановлені еластичні зазублини, в які вставляється фіксуюча пластина, а потім, притиснувши до ребра, вставляється фіксуючо-притискна пластина. До недоліків винаходу можна віднести: 1. Трудомісткість монтажно-демонтажних робіт, а саме необхідність підготовлювати поверхню, вставляючи в отвір раму із зазублинами для надійної фіксації решітки; 2. Нещільне прилягання решітки до підготовленої поверхні - одна фіксуючо-притискна пластина не забезпечить надійну фіксацію; 3. Практично неможливо встановлювати в горизонтальних отворах чи нішах (заглибленнях), наприклад, в підвісній стелі так як сама конструкція кріплення цього не передбачає - ненадійна фіксація кріплення; 4. Малий вибір конфігурацій решітки (лише з вентиляційними отворами у вигляді жалюзі). Відомі пристосування для кріплення вентиляційних решіток, як самі прості - гвинти [1], складніші - фіксуючі пластини [2], [3] та найбільш близьким до даного винаходу - пристосування для кріплення вентиляційної решітки є пристосування у вигляді двох фігурних опор (ніжок) із пружного дроту [4]. Конструктивно ніжка складається із пружного дроту, два кінця якого розташовані на одній вісі і протилежно направлені один навпроти одного, утворюючи дві осі кріплення. Між кінцями дріт вигнуто в U- подібну форму, середина двох протилежних сторін, якого вигнута в таку ж форму, всередину одна до одної. Опора (ніжка) може бути кріпленням вентиляційної решітки, чи іншого засобу або пристрою, при умові, що на ньому розташовані вушка, в які вставляються осі ніжки. Для надійного кріплення решітки чи іншого засобу або пристрою до отвору, наприклад, вентиляційного, на двох його сторонах прикріплюється V-подібний жолобчастий утримувач об центр якого спирається опора (ніжка). Розглянуте пристосування має ряд недоліків таких як: - ненадійність конструкції кріплення: 1. Так як розраховане тільки на опорне стиснення (упирання) основи ніжки (U- подібної опори) об центр Vподібного жолобчастого утримувача; 2. Тим що кінці вставлені у вушка, із можливістю їх повороту, що унеможливлює його встановлення у горизонтальному положенні; - конструкція немає механізму самоустановки вентиляційної решітки (заздалегідь і на певній відстані, до торця отвору чи ніші (заглиблення) встановлюють жолобчастий утримувач для щільного прилягання решітки). Відомі решітки та пристосування хоча і прості у виробництві (використанні), але складні в кріпленні при їх монтажу-демонтажі, так як практично неможливо застосувати для кріплення, наприклад, до підвісної стелі чи батарейної ніші, а значить вони не є універсальними при використанні і т. і. Перед винаходом поставлені задачі створити: 1. Ергономічну, просту, як у виготовлені так і кріплені-демонтажу вентиляційну решітку, яку можливо прикріпити у важкодоступних місцях із можливістю її "самоустановлювання"; 2. Просте, надійне пристосування для кріплення вентиляційної решітки чи іншого засобу або пристрою, виконане у вигляді самоустановлювального механізму, який практичний при монтажно-демонтажних роботах. Задача вирішується шляхом: 1. Удосконалення відомої конструкції вентиляційної решітки у вигляді прямокутної панелі, яка містить вентиляційні отвори, що утворені паралельними смугами у вигляді жалюзі, опорну поверхню, що є продовженням торцевих сторін решітки та обмежується з тильної сторони направляючим ребром жорсткості, а саме: У першому варіанті виконання: - в ребрі формують один навпроти одного, щонайменш, два стакани, які по висоті такі ж як і ребра жорсткості. До однієї з внутрішніх сторін кожного стакана прикріплюють пристосування для кріплення вентиляційної решітки, яке виконано у вигляді двох частин: з'єднуючої та затискної. У другому варіанті виконання: - з тильної сторони решітки, яка немає ребра жорсткості, на межі між краєм панелі та вентиляційними отворами, розміщені, щонайменш, два стакани один навпроти одного, в кожному з яких зафіксовано роз'ємне кріплення, яке складається з з'єднуючої та затискної частини. З'єднуюча частина виконана у вигляді вушка з ніжкою, а затискна -пружного затискача. (Конструкцію решітки детальніше розглянемо у наступному розділі); 2. Удосконалення відомої конструкції пристосування для кріплення вентиляційної решітки у вигляді фігурної ніжки із пружного дроту, два кінця якого розташовані на одній вісі і протилежно направлені один навпроти одного, утворюючи дві осі кріплення; між кінцями дріт вигнуто в U- подібну форму, дві сторони якої вигнуто всередину одна до одної у таку ж форму, а саме: У першому варіанті виконання: - кінці розміщені паралельно один до одного, а кожну вигнуту в U- подібну форму сторону, скручено в пружину таким чином, що пружини лежать на одній вісі (утворюють пружний затискач) та вставлені в осі, наприклад, плоского вушка. У другому варіанті виконання: - одну із вигнутих у U- подібну форму сторону скручено у пружину, кінець якої вигнуто у V чи U- подібну форму та просунуто вздовж вісі пружини, а інший кінець виконано перпендикулярно просунутому (утворюють пружний затискач), причому пружина закріплена у осях вушка. Вушко має ніжку, у переважному варіанті виконання вушко і ніжка мають прямокутну форму, причому вушко з більшим за розміром прямокутником. В центральній частині вушка розміщені опорні осі, а на ніжці біля її середини вирізаний та відігнутий під гострим кутом до поверхні ніжки клинчастий язичок. (Конструкцію пристосування для кріплення решітки детальніше розглянемо у наступному розділі). Завдяки виконанню на тильній стороні вентиляційної решітки стаканів, за одну із внутрішніх сторін яких зафіксовується язичок вушка, досягається надійне і просте у виконанні з'єднання з пристосуванням для кріплення вентиляційної решітки чи іншого засобу або пристрою, а саме вушка з пружним затискачем. Прикріплення до осей вушка пружного затискача забезпечує простий монтаж-демонтаж пристосування та кріплення вентиляційної решітки і її самоустановлювання: Пружній затискач обпираючись об зворотну поверхню, наприклад, підвісної стелі щільно притискає решітку-встановлює її. Відмітимо, що вентиляційна решітка може бути у формі многокутника, ромба, круглою чи мати іншу форму; виконана литтям, наприклад, із пластмаси, щільність якої достатня для утримання з'єднуючої частини, а саме язичка за внутрішню сторону стінки стакана; стакан з заглибленням як висота ніжки та із шириною достатньою для входження та фіксації язичка за стінку заглиблення; пристосування для кріплення виконано із металу, наприклад, штампуванням. Таким чином, очевидно, що заявлений винахід містить удосконалення в порівнянні з попереднім рівнем техніки, а значить заявлені технічні рішення відповідають критерію "новизна". Аналіз відомих технічних рішень (аналогів) в досліджуваній галузі, тобто будівництві, будівельній індустрії і суміжних галузях (транспорту,...), дає можливість зробити висновок про відсутність в них ознак, подібних з суттєвими відмітними ознаками в заявлених рішеннях - вентиляційної решітки та пристосування для її кріплення, та визнати заявлені рішення, як такі що відповідають критерію "винахідницький рівень". Що стосується критерію "промислова придатність", то можна зазначити, що технічні рішення вже впровадженні у виробництво і використовуються як досліджуванні зразки. Перелік креслень необхідних і достатніх для з'ясування суті винаходу: Фіг.1 - Вентиляційна панель (один із можливих варіантів виконання); Фіг.2 - Вентиляційна панель (другий варіант виконання); Фіг.3 - Лицьова сторона панелі (з отворами); Фіг.4 - Вид панелі (з отворами) з зворотної сторони; Фіг.5 - Лицьова сторона панелі (решітчаста); Фіг.6 - Вид панелі (решітчаста) з зворотної сторони; Фіг.7 - Пристосування для кріплення - з'єднуюча частина; Фіг.8 - Пружній затискач; Фіг.9 - Пристосування для кріплення - з'єднуюча частина з пружнім затискачем (другий варіант виконання); Фіг.10 - Пружній затискач (другий варіант виконання); Фіг.11 - Кріплення з'єднуючої частини до панелі до стакана; Фіг.12 - Пристосування для кріплення в зібраному вигляді (прикріпленому стані); Фіг.13 - Вентиляційна решітка в установленому вигляді. Розглянемо більш детальніше конструкцію вентиляційної решітки та пристосування для її кріплення: Вентиляційна решітка 1 (Фіг.1,2) складається з панелі 2 (Фіг.3) з стаканами 3 із заглибленням 4 (Фіг.4) та пристосуванням для її кріплення 5 (Фіг.1,2). Панель 2 може мати різну конфігурацію, так, наприклад, на Фіг.1 - прямокутну форму, а на Фіг.2 квадратну. У першому варіанті виконання вентиляційної решітки: Поверхня панелі 2 має вентиляційні отвори які, не доходячи до її країв, утворюють опорну поверхню 6 (Фіг.4). Необхідно замітити, що вентиляційні отвори утворені, наприклад, у вигляді симетрично розташованих один відносно одного-перфорованих отворів 7 (Фіг.3) чи утворені решітчастою структурою (решіткою) 8 (Фіг.2,5), а в переважному варіанті виконання можуть мати складний профіль, наприклад, зигзагоподібний 9 (Фіг.1). З однієї із сторін панелі 2, а коли вентиляційні отвори складного профілю -зигзагоподібні 9 (Фіг.1), то з тильної сторони, на опорних поверхнях розміщені стакани 3 з заглибленням 4, у переважному варіанті виконання прямокутної форми (Фіг.4,6). У другому, але не в останньому, варіанті виконання з тильної сторони решітки, вентиляційні отвори 7 (Фіг.2,4) обмежені ребром жорсткості 10. В ребрі 10 сформовані навпроти один до одного чотири стакани (Фіг.1-4), але конструктивно, в залежності від розміру решітки, може бути два стакани чи більше. Стакани 3 у переважному варіанті виконання, не виступають на ребрі 10, тобто мають таку ж висоту як і ребро. Кожен з стаканів 3 містить пристосування для кріплення решітки 5 (роз'ємне кріплення). Форма панелі 2 та вентиляційних отворів 7 чи 8 або 9 у першому і у другому варіантах виконання може бути різною і буде залежати (комбінуватись) в залежності від того, де решітка встановлюється та які вимоги до неї висовуються (детальніше розглянемо далі). Пристосування для кріплення вентиляційної решітки 5 складається з двох частин: 1. З'єднуючої, у переважному варіанті виконання, у вигляді плоского, прямокутного вушка 11 (Фіг.7); 2. Затискної - пружного затискача 12 чи 13 (Фіг.8,10). Для кріплення пристосування 5 вушко 11 має основу - ніжку 14, наприклад, прямокутну. Ніжка 14 виконана з меншим (по розміру) прямокутником, біля центру якого, від кінця ніжки, видавлений, наприклад, штампуванням клинчастий язичок 15 (Фіг.7) таким чином, що між поверхнею ніжки 14 та язичком 15 утворений гострий кут. У центральній частині вушка 11 симетрично розташовані й направлені один до одного півосі 16, які являються по суті віссю для пружного затискача, а саме для його частини, виконаної у вигляді двох пружин 17, у першому варіанті виконання 12 (Фіг.8). Один кінець одної пружини 18 паралельний другому кінцю другої пружини 18. Довжина кінців достатня для спирання об вершину вушка 11, а інші два кінці видовжені (подовжені) та замкнені, між собою утворюючи в проекції U 19 (Фіг.8 або Фіг.10) чи V- подібну форму (не показана). В альтернативному варіанті втілення пристосування для кріплення вентиляційної решітки 5 має пружину 20 (Фіг.9,10), кінець якої вигнуто у U (19) чи V- подібну форму та просунуто вздовж вісі пружини 21, а інший кінець виконано перпендикулярно просунутому 22 (Фіг.10), причому довжина пружини достатня для закріплення її на півосях 16 вушка 11. Відмітимо, що поперечний переріз стакана 14 залежить від перерізу ніжки 13 та виконаний трохи ширшим, тобто з можливістю її щільного заходження в заглиблення 4 стакана 3, а глибина заглиблення 4 залежить від висоти ніжки 14. Роботу вентиляційної решітки та пристосування для її кріплення можна продемонструвати наступним чином: Спочатку до вентиляційної решітки 1 у заглиблення 4 стакана 3 встановлюється та забивається ніжка 14 плоского вушка 11 до упору вушка 11 об торець стакана 3. Надійна фіксація ніжки 14 вушка 11 досягається тим, що ширина заглиблення 4 трохи більше чим товщина ніжки 14, - чим забезпечується щільний захід у заглиблення; при заходженні ніжки 14 язичок 15 ковзним рухом заходить у заглиблення 4. Фіксація язичка 15 відбувається при зворотному русі (якщо витягувати вушко 11), підчас якого він застряє у пластмасовій стороні заглиблення 4. Відмітимо, що завдяки, тому що висота ніжки 14 не більша чим глибина заглиблення 4, а ширина вушка 11 більша чим ширина заглиблення, досягається простий, надійний і точний монтаж вушка 11 у стакані 3. Перед встановленням вушка 11 в стакан 3, як було сказано раніше, встановлюють пружини 17 (Фіг.8), наприклад, пружного затискача 12, стискаючи їх одна до одної та встановлюючи у півосі вушка (Фіг.12) таким чином, щоб кінці пружини 18 обіперлись об верх вушка. Зібрану вентиляційну решітку 1, можна встановити у підвісній стелі чи батарейній ніші (один із безліч варіантів), для цього прорізають отвір, що трохи менший за периметр, наприклад, квадратної решітки, так щоб пристосування 5 вільно заходило у отвір та сперлось опорною поверхнею 6 об поверхню підвісної стелі 22. Після чого беруть решітку 1 і заводять один кінець U чи V -подібного пружного затискача 12 у отвір в підвісній стелі 22, а інші - таким самим чином відгинають і вставляють в отвір та відпускають - решітка самоустановлена та щільно прилягає до поверхні стелі 22. При необхідності вентиляційну решітку 1 можливо повернути, притиснувши її лицьову панель притискноповоротним рухом у заданому напрямку. Використання запропонованої конструкції вентиляційної решітки та пристосування для її кріплення дозволяє, у порівнянні з іншими решітками приведеними в якості аналогів [1-4], надійно та з меншими зусиллями провести її монтаж-демонтаж у поверхні з отворами; а саме головне, що решітка та пристосування для її кріплення прості у виготовлені, та те, що решітка чи інший засіб, до якого прикріплене пристосування, може самоустановлюватися. Оскільки можуть бути зроблені зміни описаних вище конструкцій без відхилення від обсягу даного винаходу, передбачається, що зміст усього приведеного вище опису або показаного на супровідних кресленнях повинний тлумачитися як ілюстрація, а не обмеження.

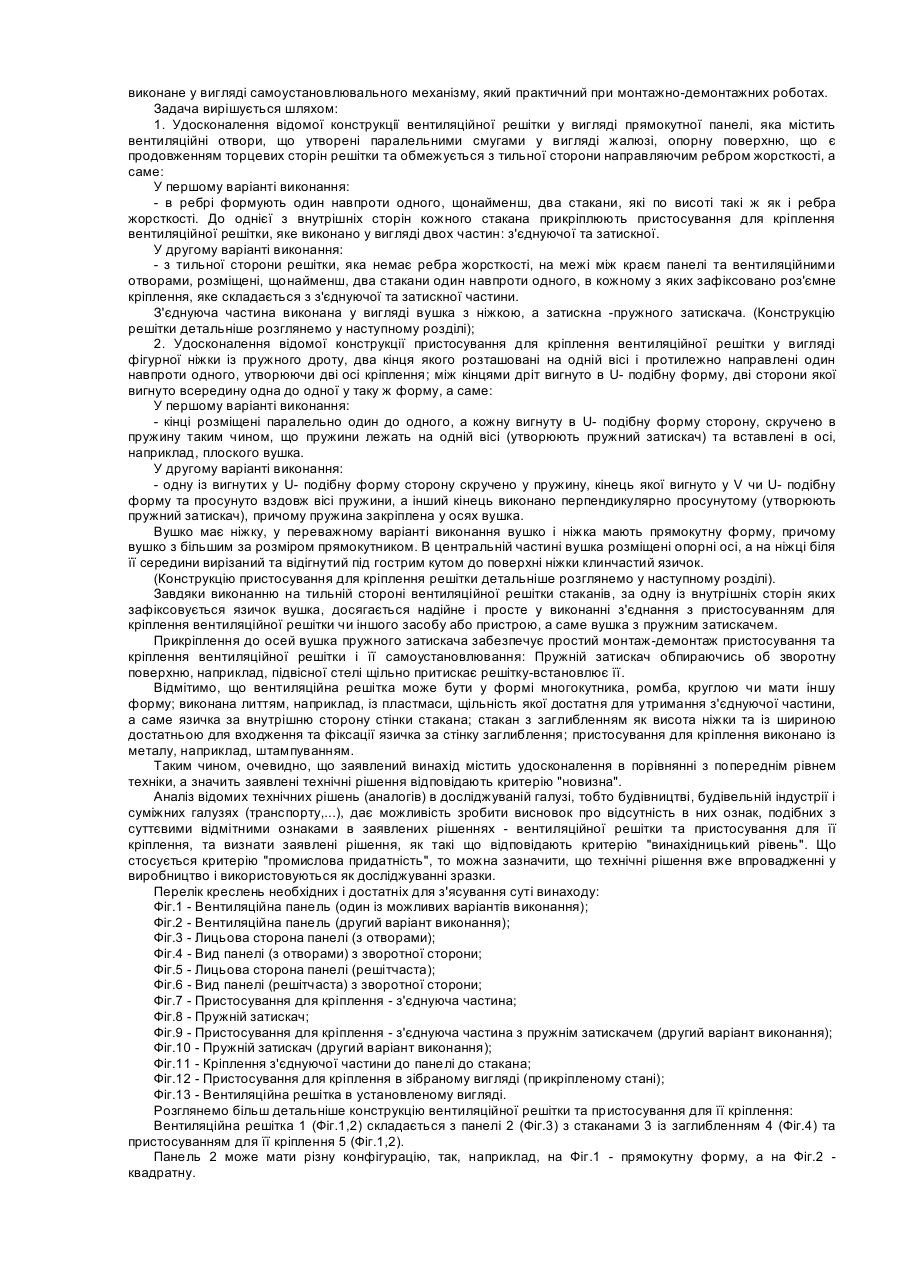

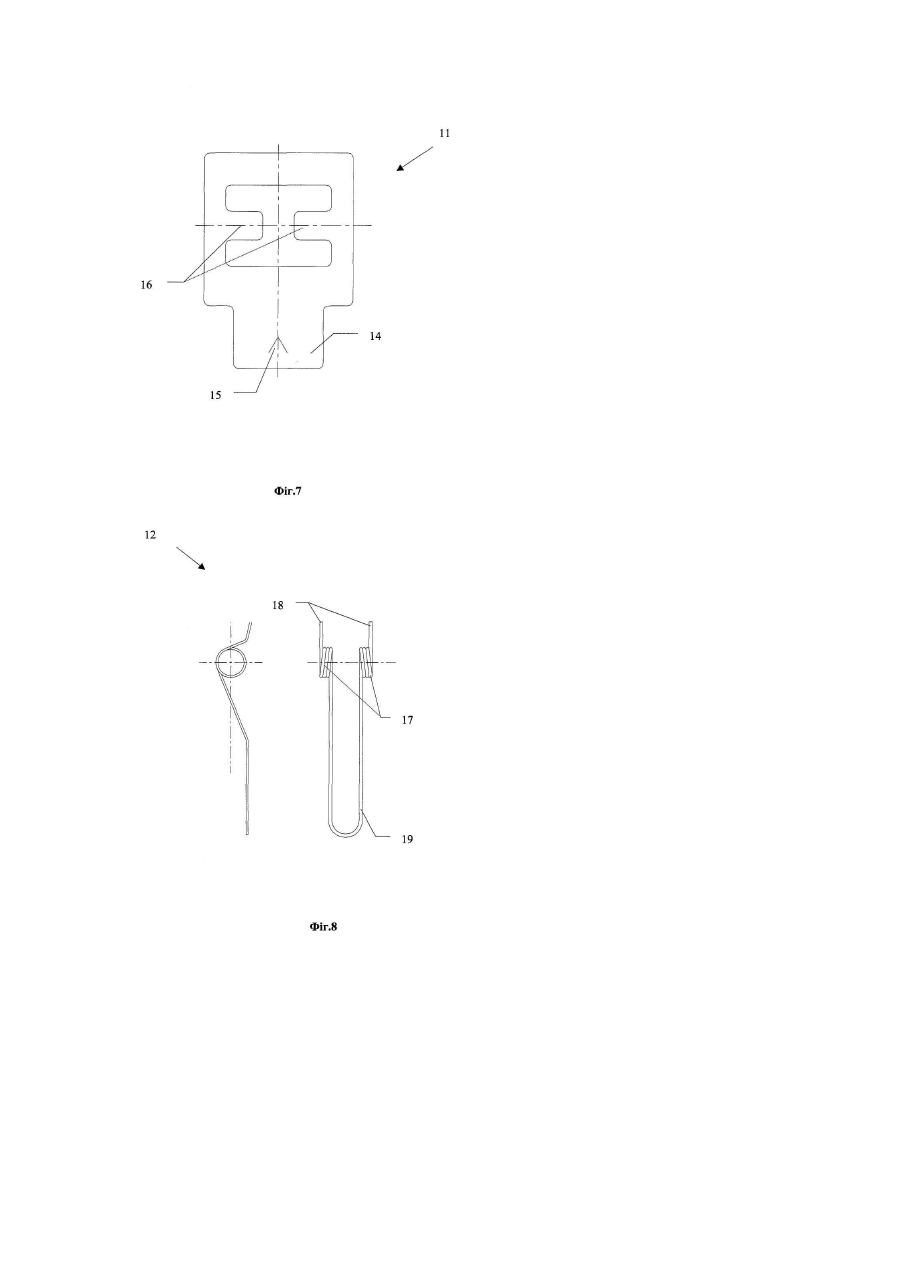

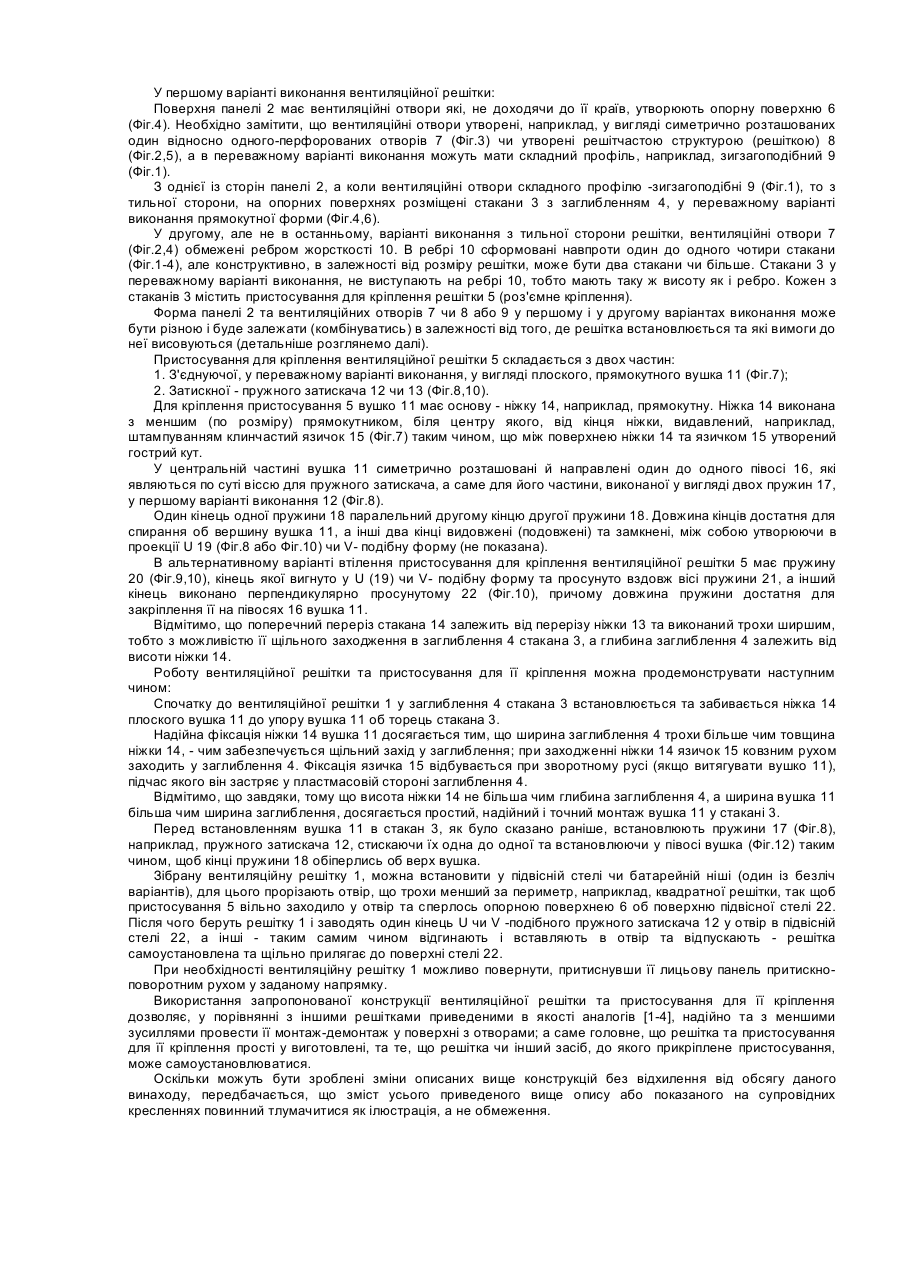

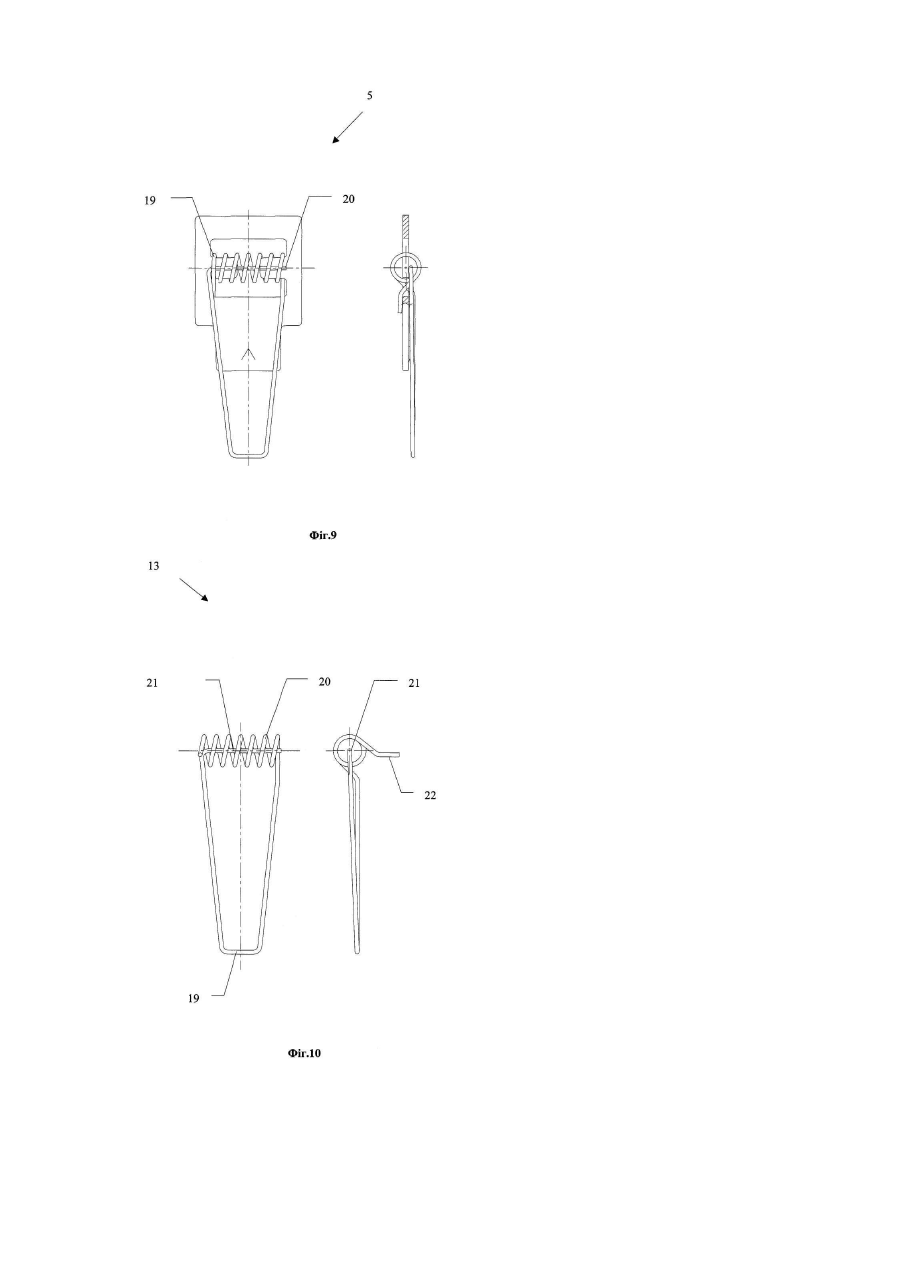

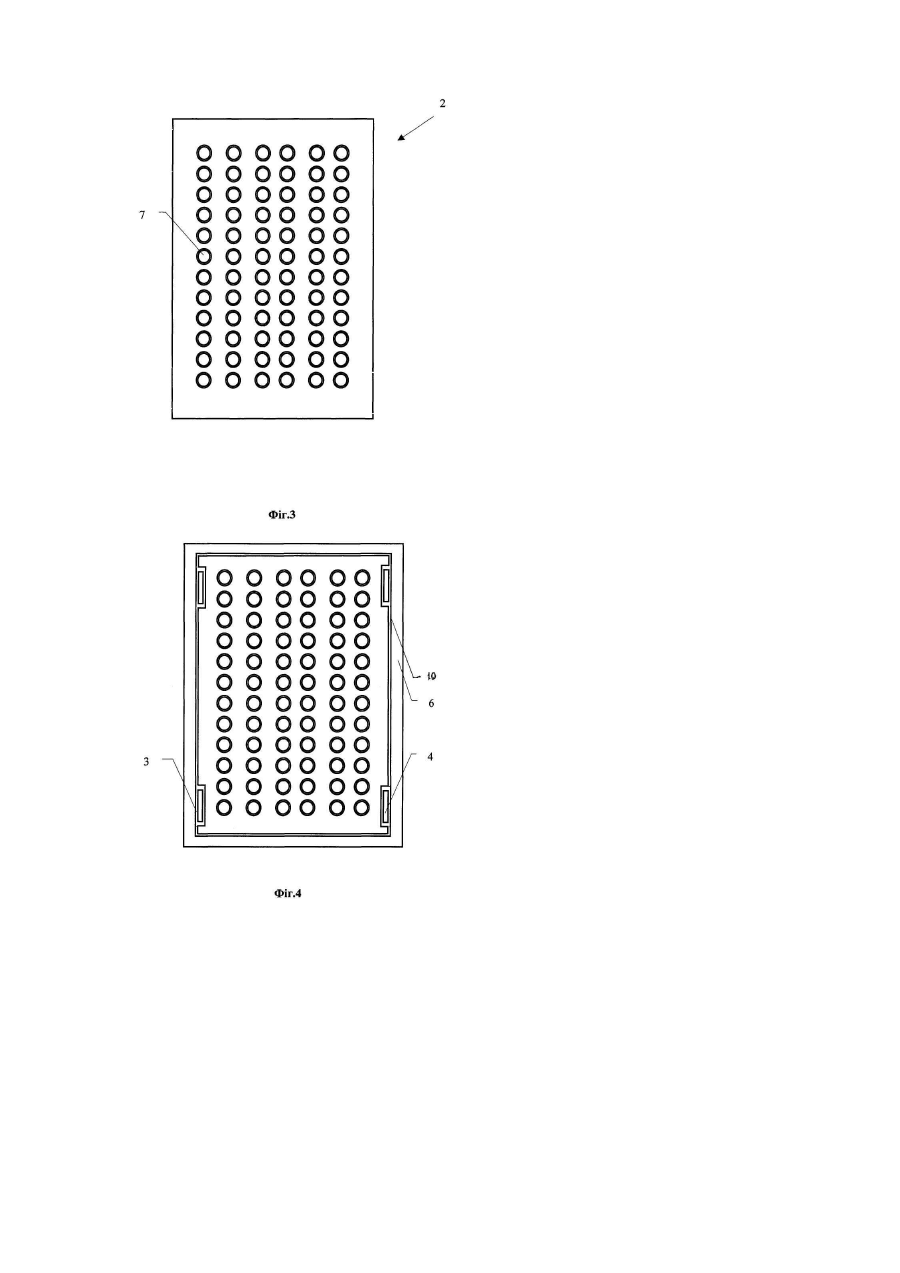

Дивитися

Додаткова інформація

Назва патенту англійською

Ventilation grid and appliance for its fixation (versions)

Автори англійською

Kostyrko Serhiy Mykhailovych

Назва патенту російською

Вентиляционная решетка и приспособление для ее крепления (варианты)

Автори російською

Костырко Сергей Михайлович

МПК / Мітки

МПК: F24F 13/08, F24F 13/10, E06B 7/02, B21D 22/00

Мітки: кріплення, пристосовання, решітка, вентиляційна, варіанти
