Кріпильна оправа з прокладкою для аерозольного балончика (варіанти)

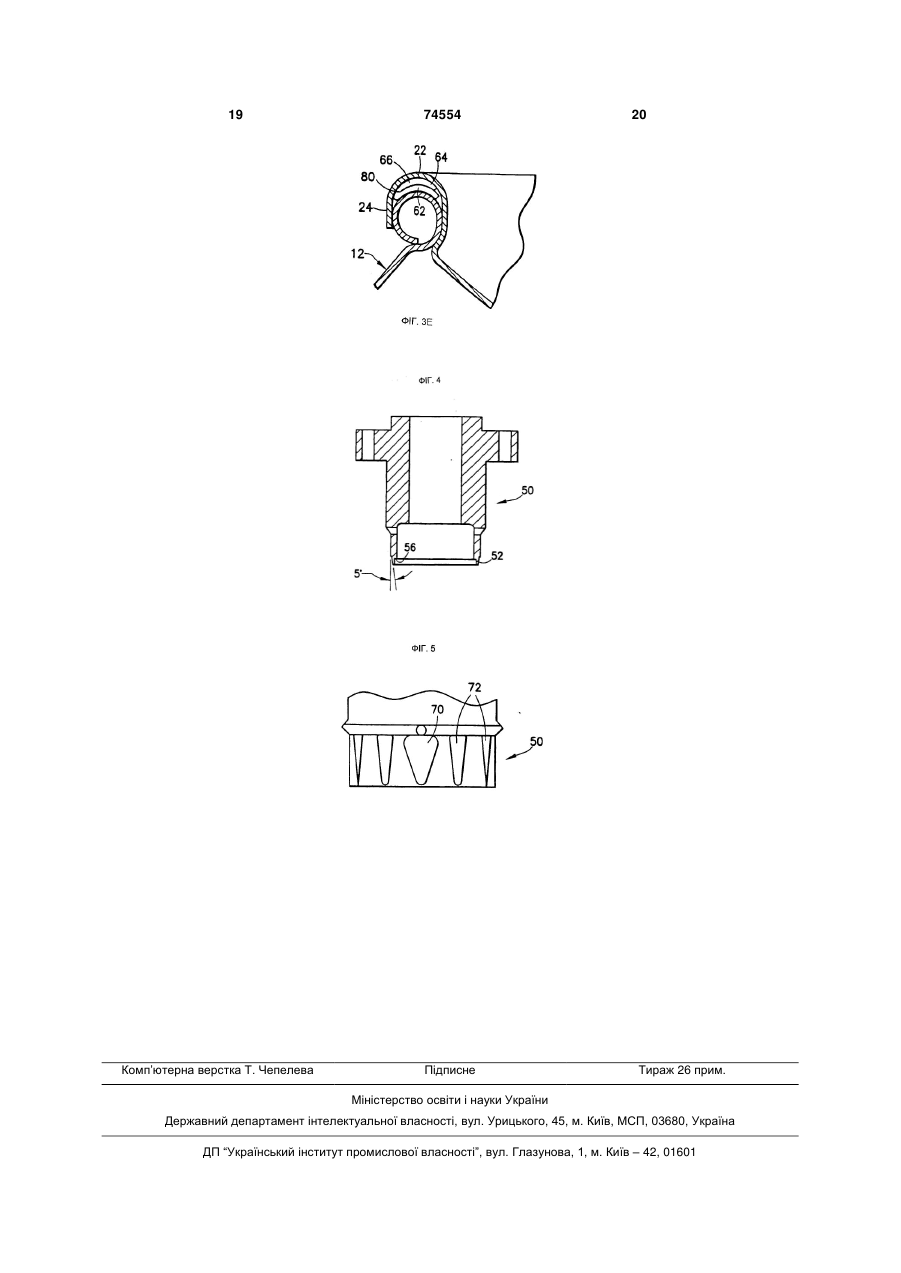

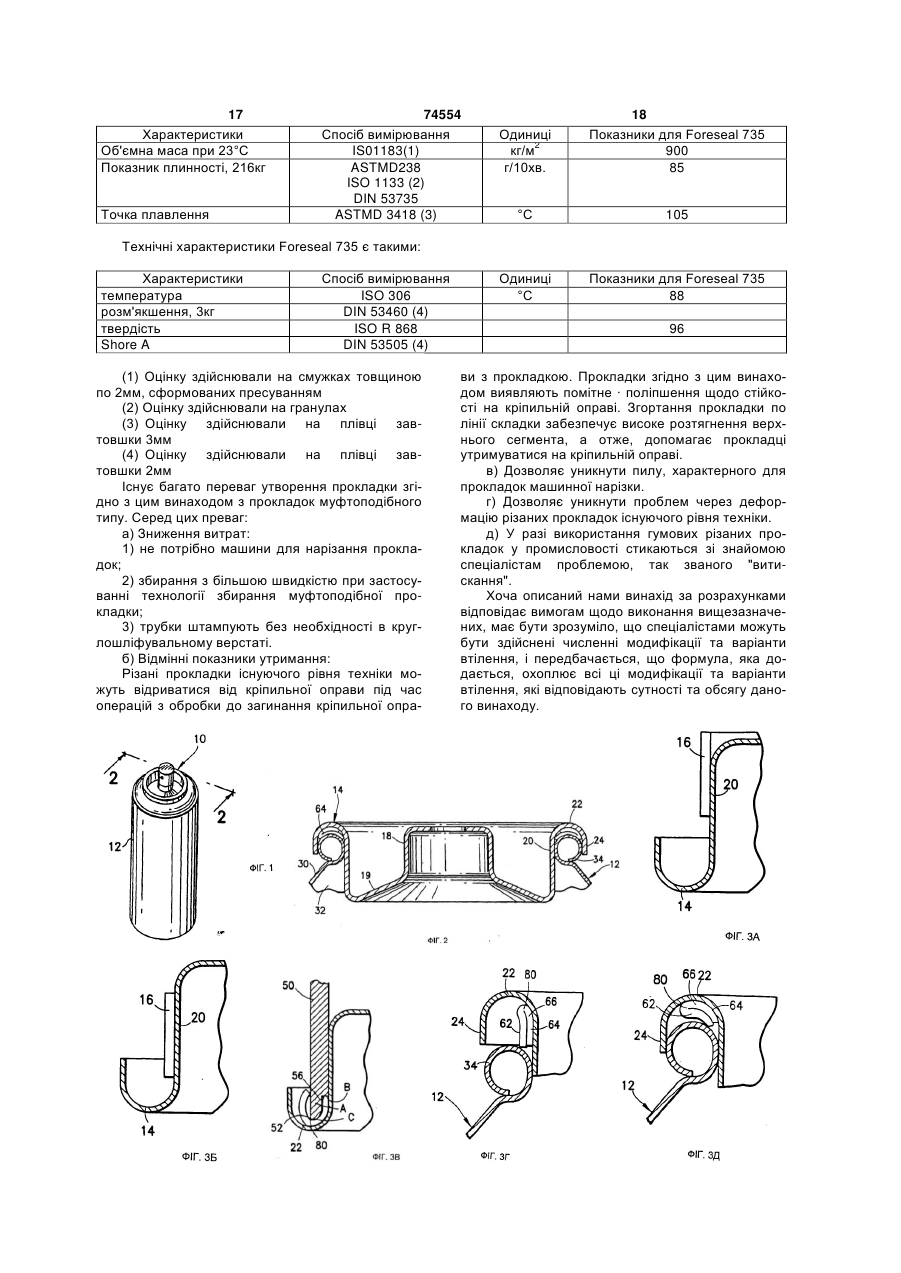

1.Ущільнений прокладкою клапанний складальний вузол для аерозольного балона з відігнутим краєм, що охоплює центральний отвір угорі балона, який включає в себе встановлювальну кришку, яка має центральну опорну частину для прикріплення аерозольного клапана, профільну частину, яка виступає назовні від опорної частини, корпусну частину, що виступає вгору від зовнішнього кінця профільної частини, криволінійну канальну частину для розміщення відігнутого краю балона, що виступає назовні від верхнього кінця корпусної частини і закінчується на юбці, при цьому у канальній частині встановлювальної кришки нерухомо розташована прокладка, яка має сегменти, що перекриваються, причому один сегмент віддалений від каналу, а інший сегмент прилягає до каналу, та обидва сегменти з'єднані безперервною лінією згину, яка є периферичною по відношенню до корпусної частини, причому сегмент прокладки, периферичний по відношенню до канальної частини, має більшу довжину, ніж другий сегмент прокладки, що прилягає до канальної частини, але не довжину, при якій вільний край сегмента прокладки, периферичного відносно канальної частини, стикається з встановлювальною кришкою при переміщенні прокладки до її місця призначення в каналі. 2. Вузол за п.1, у якому вільний край сегмента прокладки, периферичного відносно канальної частини, виконаний без контактування з поверхнею встановлювальної кришки. 3. Вузол за п.1, у якому сегменти прокладки, що перекриваються, мають сумарну товщину прибли 2 (19) 1 3 74554 4 периферичного відносно канальної частини, станий край периферичного сегмента стикається з новить приблизно 0,114 дюйма, а довжина іншого встановлювальною кришкою при переміщенні просегмента прокладки становить приблизно 0,103 кладки до її місця призначення в каналі, причому дюйма. прокладка складається з поліетилену наднизької 9. Ущільнений прокладкою клапанний складальщільності з додаванням термопластичного еласний вузол для аерозольного балона з відігнутим томеру. краєм, що охоплює центральний отвір у балоні, 14. Вузол за п.13, у якому вільний край сегмента який включає в себе встановлювальну кришку, яка прокладки, периферичного відносно канальної має центральну опорну частину для утримання частини, виконаний без контактування з поверхаерозольного клапана, профільну частину, яка нею встановлювальної кришки. виступає назовні від опорної частини, корпусну 15. Вузол за п.13, у якому сегменти прокладки, що частину, що виступає вгору від зовнішнього кінця перекриваються, мають сумарну товщину приблипрофільної частини, криволінійну канальну частизно від 0,038 дюйма до 0,050 дюйма, а більш довну для розміщення відігнутого краю балона, що гий сегмент прокладки має довжину, що не перевиступає з корпусної частини до профільної часвищує 125% довжини іншого сегмента прокладки. тини і закінчується на юбці, при цьому у канальній 16. Вузол за п.13, у якому сумарна товщина сегчастині встановлювальної кришки розташована ментів прокладки, що перекриваються, становить прокладка, яка має сегменти, що перекриваються, приблизно 0,044 дюйма, довжина сегмента проі з'єднані безперервною лінією згину, яка є перикладки, периферичного відносно канальної частиферичною по відношенню до корпусної частини ни, становить приблизно 0,114 дюйма, а довжина встановлювальної кришки, причому довжина сегіншого сегмента прокладки становить приблизно мента, периферичного до встановлювальної кри0,103 дюйма. шки, є більшою довжини сегмента, що прилягає до 17. Ущільнений прокладкою клапанний складальвстановлювальної кришки, але не такою, при якій ний вузол для аерозольного балона з відігнутим вільний край периферичного сегмента стикається краєм, що охоплює центральний отвір у балоні, з встановлювальною кришкою при переміщенні який включає в себе встановлювальну кришку, яка прокладки до її місця призначення в каналі, примає центральну опорну частину для утримання чому прокладка складається в основному з поліеаерозольного клапана, профільну частину, яка тилену наднизької щільності з додаванням термовиступає назовні від опорної частини, корпусну пластичного еластомеру. частину, що виступає вгору від зовнішнього кінця 10. Вузол за п.9, у якому вільний край сегмента профільної частини, криволінійну канальну частипрокладки, периферичного відносно канальної ну для розміщення відігнутого краю балона, що частини, виконаний без контактування з поверхвиступає назовні з верхнього кінця корпусної часнею встановлювальної кришки. тини і закінчується на юбці, при цьому у встанов11. Вузол за п.9, у якому сегменти прокладки, що лювальній кришці розташована прокладка вздовж перекриваються, мають сумарну товщину прибливерху корпусної частини і незначно виступаючою в зно від 0,038 дюйма до 0,050 дюйма, а більш довканальну частину, що примикає до корпусної часгий сегмент прокладки має довжину, що не перетини, причому прокладка має суміжні сегменти, що вищує 125% довжини іншого сегмента прокладки. перекриваються, і з'єднані безперервною лінією 12. Вузол за п.9, у якому сумарна товщина сегмензгину, яка розташована на кінці прокладки в межах тів прокладки, що перекриваються, становить приканальної частини, причому довжина сегмента, близно 0,044 дюйма, довжина сегмента прокладки, периферичного до корпусної/канальної частини, є периферичного відносно канальної частини, стабільшою за довжину іншого сегмента, але не тановить приблизно 0,114 дюйма, а довжина іншого кою, при якій вільний край периферичного сегменсегмента прокладки становить приблизно 0,103 та в значній мірі стикається з поверхнею встановдюйма. лювальної кришки. 13. Ущільнений прокладкою клапанний складаль18. Вузол за п.17, у якому вільний край сегмента ний вузол для аерозольного балона з відігнутим прокладки, периферичного відносно канальної краєм, що охоплює центральний отвір у балоні, частини, виконаний без контактування з поверхякий включає в себе встановлювальну кришку, яка нею встановлювальної кришки. має центральну опорну частину для утримання 19. Вузол за п.17, у якому сегменти прокладки, що аерозольного клапана, профільну частину, яка перекриваються, мають сумарну товщину прибливиступає назовні від опорної частини, корпусну зно від 0,038 дюйма до 0,050 дюйма, а більш довчастину, що виступає вгору від зовнішнього кінця гий сегмент прокладки має довжину, що не перепрофільної частини, криволінійну канальну частивищує 125% довжини іншого сегмента прокладки. ну для розміщення відігнутого краю балона, що 20. Вузол за п.17, у якому сумарна товщина сегвиступає з корпусної частини до профільної часментів прокладки, що перекриваються, становить тини і закінчується на юбці, при цьому у канальній приблизно 0,044 дюйма, довжина сегмента прочастині встановлювальної кришки розташована кладки, периферичного відносно канальної частипрокладка, яка має сегменти, що перекриваються і ни, становить приблизно 0,114 дюйма, а довжина з'єднані безперервною лінією згину, яка є перифеіншого сегмента прокладки становить приблизно ричною по відношенню до корпусної частини вста0,103 дюйма. новлювальної кришки, причому довжина сегмента, 21. Вузол за будь-яким з пп.17, 18, 19 або 20, у периферичного до встановлювальної кришки, є якому прокладка виконана з поліетилену наднизьбільшою довжини сегмента, що прилягає до встакої щільності з додаванням термопластичного новлювальної кришки, але не такою, при якій вільеластомеру. 5 74554 6 22. Вузол за будь-яким з пп.17, 18, 19 або 20, у встановлювальної кришки, приблизно 0,114 дюйякому прокладка складається в основному з поліема, а довжину іншого сегмента прокладки приблитилену наднизької щільності з додаванням термозно 0,103 дюйма. пластичного еластомеру. 30. Спосіб за п.24, у якому складену прокладку 23. Вузол за будь-яким з пп.17, 18, 19 або 20, у виконують з поліетилену наднизької щільності з якому прокладка складається з поліетилену наддодаванням термопластичного еластомеру. низької щільності з додаванням термопластичного 31. Спосіб по п.24, у якому складена прокладка еластомеру. складається в основному з поліетилену наднизької 24. Спосіб утворення прокладки для встановлюващільності з додаванням термопластичного еласльної кришки для закриття аерозольного балона з томеру. отвором, що має відігнутий край, де встановлюва32. Спосіб по п.24, у якому складена прокладка льна кришка має центральну опорну частину для складається з поліетилену наднизької щільності з обтискання аерозольного клапана, профільну часдодаванням термопластичного еластомеру. тину з зовнішнім у радіальному напрямку кінцем, 33. Спосіб по п.25, у якому складену прокладку який переходить назовні від опорної частини, корвиконують з поліетилену наднизької щільності з пусну частину, що виступає уверх від зовнішнього додаванням термопластичного еластомеру. в радіальному напрямку кінця профільної частини, 34. Спосіб по п.25, у якому складена прокладка при цьому корпусна частина має верхню частину, складається в основному з поліетилену наднизької що переходить у канальну частину, яка закінчуєтьщільності з додаванням термопластичного еласся на юбці, канальна частина виконана з можливітомеру. стю розміщення відігнутого краю аерозольного 35. Спосіб по п.25, у якому складена прокладка балона для затиснення в ній, що включає наступні складається з поліетилену наднизької щільності з етапи: додаванням термопластичного еластомеру. а) розташування трубки матеріалу прокладки уз36. Спосіб по п.26, у якому складену прокладку довж корпусної частини виконують з поліетилену наднизької щільності з встановлювальної кришки, додаванням термопластичного еластомеру. b) просування трубки матеріалу прокладки в кана37. Спосіб по п.26, у якому складена прокладка льну частину встановлювальної кришки, утворенскладається в основному з поліетилену наднизької ня безперервної лінії згину в матеріалі прокладки, і щільності з додаванням термопластичного еласстворення сегмента матеріалу прокладки по кожну томеру. сторону від лінії згину, 38. Спосіб по п.26, у якому складена прокладка с) накладання одного сегмента прокладки на інскладається з поліетилену наднизької щільності з ший сегмент, щоб утворити складену прокладку, додаванням термопластичного еластомеру. яка має вільні кінці, що перекриваються, і 39. Спосіб по п.27, у якому складену прокладку d) розташування складеної прокладки уздовж вервиконують з поліетилену наднизької щільності з хньої частини корпусної частини і переміщення на додаванням термопластичного еластомеру. обмежену відстань у канальну частину, при цьому 40. Спосіб по п.27, у якому складена прокладка складену прокладку розташовують так, щоб один з складається в основному з поліетилену наднизької вільних країв, що перекриваються, прокладки був щільності з додаванням термопластичного еласна периферії відносно до канальної частини. томеру. 25. Спосіб за п.24, у якому безперервну лінію згину 41. Спосіб по п.27, у якому складена прокладка в прокладці виконують у визначеному місці на складається з поліетилену наднизької щільності з всьому протязі довжини прокладки для одержання додаванням термопластичного еластомеру. сегмента прокладки, що виступає радіально назо42. Спосіб по п.28, у якому складену прокладку вні від лінії згину, більшої довжини, ніж сегмент виконують з поліетилену наднизької щільності з прокладки, що виступає радіально усередину від додаванням термопластичного еластомеру. лінії згину. 43. Спосіб по п.28, у якому складена прокладка 26. Спосіб за п.25, у якому більш довгий сегмент складається в основному з поліетилену наднизької складеної прокладки виконують такої довжини, що щільності з додаванням термопластичного еласбільш довгий сегмент у значній мірі не стикається томеру. з встановлювальною кришкою при просуванні 44. Спосіб по п.28, у якому складена прокладка складеної прокладки в остаточне положення ущіскладається з поліетилену наднизької щільності з льнення на встановлювальній кришці. додаванням термопластичного еластомеру. 27. Спосіб за п.26, у якому вільний кінець сегмента 45. Спосіб по п.29, у якому складену прокладку прокладки, периферичного стосовно канальної виконують з поліетилену наднизької щільності з частини, не стикається з поверхнею встановлювадодаванням термопластичного еластомеру. льної кришки. 46. Спосіб по п.29, у якому складена прокладка 28. Спосіб за п.27, у якому сегменти складеної складається в основному з поліетилену наднизької прокладки мають сумарну товщину приблизно від щільності з додаванням термопластичного елас0,038 дюйма до 0,050 дюйма, а більш довгий сегтомеру. мент прокладки має довжину, що не перевищує 47. Спосіб по п.29, у якому складена прокладка 125% довжини іншого сегмента. складається з поліетилену наднизької щільності з 29. Спосіб за п.28, у якому сегменти складеної додаванням термопластичного еластомеру. прокладки мають сумарну товщину сегментів, що 48. Пристрій для утворення лінії згину в матеріалі перекриваються, приблизно 0,044 дюйма, довжину прокладки для аерозольної встановлювальної сегмента прокладки, периферичного відносно кришки, що містить: 7 74554 8 а) пробійник, закріплений на повзуні зі зворотнотини і виконаний з можливістю проштовхування поступальним рухом, що має центральний отвір матеріалу прокладки, розташованого на корпусній для розміщення корпусної частини встановлювачастині встановлювальної кришки, у канальну часльної кришки і нижню або робочу частину, що тину встановлювальної кришки, де зовнішня крайвключає носову частину, виконану з можливістю ка утворює лінію згину. проходження в канальну частину встановлюваль49. Пристрій за п.48, у якому на зовнішній поверхної кришки, ні, над кінцевою крайкою носової частини виконаb) нижню або робочу частину пробійника, що має на множина плоских поверхонь. зовнішню кільцеву поверхню, 50. Пристрій за п.49, у якому множина плоских с) зазначену носову частину, що має зовнішню поверхонь виконана заглибленою в зовнішню кікільцеву поверхню, яка звужується донизу і усерельцеву поверхню нижньої або робочої частини дину закінчуючись кільцевою зовнішньою заокругпробійника над крайкою носової частини проленою по радіусу крайкою, і бійника. d) сходинку або заплечик у внутрішньому діаметрі пробійника, спрямований усередину носової час Ця заявка частково є продовженням [патентної заявки США за серійним номером 08/512,533, поданої 8 серпня 1995р. від імені Роберта Г.Ебпланелпа та Чарльза С. Радтке (Robert H. Abplanalp and Charles S. Radtke)] як винахідників, і утвердженої як доповнення [до заявки США за серійним номером 08/867,609, поданої 2 червня 1997р.]. Даний винахід в цілому стосується кріпильних комплектів для клапана аерозольних балончиків, зазначені кріпильні комплекти мають загальну назву "кріпильні оправи". Конкретно цей винахід стосується вдосконаленої прокладки для кріпильної оправи, тобто прокладки, яка утворює ущільнення між периметричною крайкою кріпильної оправи та загином аерозольного балончика, причому муфтоподібна прокладка є згорнутою для забезпечення подвійної товщини матеріалу прокладки, розташованого у каналі кріпильної оправи. Винахід також стосується способу та пристрою для утворення згорнутої прокладки після розміщення матеріалу прокладки на кріпильній оправі. Аерозольні балончики мають широке застосування як тара для різних флюїдів, рідких та порошкових продуктів. Як правило, продукт та газвитискувач містяться у балончику в умовах тиску, що перевищує атмосферний, і продукт вивільнюється з балончика шляхом ручного відкривання розподільного клапана для створення тиску в балончику для нагнітання продукту через клапан та з'єднувальні труби до випускного отвору. Розподільний клапан, прикріплений шляхом обтискання до кріпильної оправи, яка має ущільнювальну прокладку, як правило, закріплюють у верхньому отворі балончика, який окреслюється компонентом під загальною назвою "загин" отвору балончика. Кріпильна оправа включає в себе центральну опорну частину для прикріплення шляхом обтискання розподільного клапана, профіль, який простягається назовні від опорної частини і переходить у корпус, який виступає вгору, корпус виходить у канал, який закінчується в юбці, причому канал сконфігуровано таким чином, щоб приймати загин отвору балончика. Ущільнювальну прокладку, як правило, розташовують у каналі, і при багатьох конфігураціях прокладки вона виступає донизу уздовж частини корпусу. Після розміщення ущільнювальної прокладки на кріпильній оправі оправу розміщують на балончику і притискають шляхом загинання до балончика. Операція загинання є добре відомою спеціалістам даної галузі. Зрозуміло, що в аерозольному балончику ефективне ущільнення між кріпильною оправою та загином балончика є ключовим чинником. Це ущільнення виконують за допомогою ущільнювальної прокладки, яка має запобігати втраті тиску (газувитискувача) у місці стикування між загином балончика та кріпильною оправою. Спеціалістам відомі різні типи ущільнювальних прокладок. Одним з найпоширеніших типів прокладок є традиційна плоска гумова прокладка, розміщена всередині каналу кріпильної оправи. Прокладки цього типу переважно виготовляють шляхом штампування, лиття та вулканізації компаундованої гумової суміші на стержнях з наступним відрізанням тонких кільцевих відрізків відштампованого й вулканізованого продукту (трубки). Ці прокладки часто називають різаними або плоскими прокладками. Різані прокладки досить дорогі у виробництві. Дуже важко здійснювати точний контроль радіуса трубок, з яких роблять різані прокладки, трубки мають різні розміри і не завжди є круглими. Внаслідок чого зовнішні циліндричні поверхні цих трубок зазвичай піддають верстатній обробці для досягнення потрібних розмірів, отже, така верстатна обробка робить виробництво прокладок досить дорогим. До іншого типу прокладок належить порівняно тонка муфта з еластомерного матеріалу, закріплена на корпусі кріпильної оправи й просунута уздовж зазначеного корпусу таким чином, щоб прокладка зрештою входила в обмежену частину кільцевого каналу кріпильної оправи, а також простягалася донизу уздовж корпусу за межі кільцевої зони загинання. Коли кріпильна оправа є закріпленою, а потім притиснутою до аерозольного балончика, ущільнювальна прокладка входить у щільний контакт як з каналом кріпильної оправи, так і з загином балончика. Як правило, ці прокладки входять у щільний контакт із кріпильною оправою вздовж лише відносно малої окружної частини прокладки в позиціях під кутом 150° та 330°. Через їх форму, прокладки цього типу часто називають муфтоподібними прокладками. Муфтоподібні прокладки виготовляються шля 9 74554 10 хом натягування трубки з матеріалу прокладки на У [патентній заявці США за серійним номером корпус кріпильної оправи з подальшим відрізанням 08/512,533] описано кріпильну оправу з прокладкільцевої ділянки трубки. Подовжня висота муфтокою, яка включає в себе муфтоподібну прокладку, подібних прокладок є значно більшою, ніж позгорнуту вдвічі для забезпечення прокладки, що довжня висота різаної прокладки. Муфтоподібні має подвійну товщину, тобто товщину, наближену прокладки є значно дешевшими у виготовленні та до товщини різаної прокладки; у зазначеній заявці закріпленні на кріпильній оправі, ніж різані проклатакож описано, що сегменти згорнутої таким чином дки. Під час виготовлення муфтоподібних проклапрокладки мають неоднакову довжину; сегмент, док немає потреби у верстатній обробці зовнішвіддалений від нижньої поверхні кріпильної опраньої циліндричної поверхні штампованих трубок ви, є значно довшим, ніж сегмент, наближений до матеріалу прокладки. Крім того, трубчаста муфтоповерхні кріпильної оправи. У [патентній заявці подібна прокладка кріпиться легше на кріпильній США за серійним номером 08/037,669, поданій 10 оправі, ніж різана прокладка. березня 1998p.], описано кріпильну оправу з проУщільнювальна прокладка також може бути кладкою, яка включає в себе згорнуту прокладку утворена з рідкого матеріалу, який містить воду для кріпильної оправи, що має канал з плоским або розчинник, який осаджують на кільцевому кадном, причому сегмент прокладки, віддалений від налі та корпусі кріпильної оправи. Розчинник або кріпильної оправи, має більшу довжину, ніж сегвода випаровуються під час затвердіння, а решта мент прокладки, наближений до кріпильної опраматеріалу утворює еластичний ущільнювальний ви, і ця різна довжина сегментів прокладки поєдматеріал в каналі кріпильної оправи. Утворення нується зі зменшенням ширини каналу кріпильної прокладки з рідкого матеріалу також є порівняно оправи порівняно з кріпильними оправами традидорогою процедурою, яка вимагає багатьох етапів, ційного розміру. Застосування кріпильної оправи у тому числі використання вулканізаційних печей нестандартного розміру вимагає додаткових кошабо інших засобів висушування та затвердіння тів. матеріалу прокладки. Крім того, потрібні засоби Завданням даного винаходу є впровадження для обертання кріпильної оправи знизу відносно вдосконаленої кріпильної оправи з прокладкою дозувального пристрою, який розподіляє точно для аерозольних балончиків, вдосконаленого сповизначену кількість композиції, з якої утворено собу закріплення прокладки на кріпильній оправі прокладку. Ці прокладки можна назвати "рідкими" та нового пристрою для утворення прокладки згідпрокладками. Система "рідких" прокладок має нено з цим винаходом. доліки з екологічної точки зору. Ще одним завданням даного винаходу є впроТаким чином, вищеописані типи прокладок, а вадження кріпильної оправи для аерозольного також інші типи, які можуть бути застосовані, мабалончика з ущільнювальною прокладкою, яка так ють як переваги, так і недоліки. І різані, і муфтопосамо вигідна з точки зору витрат на виробництво, дібні прокладки в цілому забезпечують відмінне як муфтоподібна прокладка, і з точки зору товщиущільнення. Різані прокладки застосовуються у ни має переваги над різаною прокладкою при опепромисловості значно довше, ніж муфтоподібні рації загинання аерозольного балончика. прокладки. При застосуванні муфтоподібних проУ широкому аспекті, як предмет виробництва, кладок на заливальному та загинальному обладудосконалена кріпильна оправа з прокладкою згіднанні, яке раніше застосовувалося для плоских но з цим винаходом включає в себе кріпильну або різаних прокладок, загинальний пристрій виоправу, що має криволінійний канал, в якому розмагає спеціального регулювання, яке триваліше за ташовано муфтоподібну прокладку, яка має кілька часом. Часто буває потрібна загинальна лінія як сегментів різної довжини, складених таким чином, для плоских, так і для муфтоподібних прокладок, що вони налягають один на один, з'єднаних у беззалежно від характеристик прокладки клапанного перервну лінію складки й розташованих таким чибалончика, який піддають обтисканню. Уникнути ном, що коли прокладка є загнутою в її остаточній потреби регулювання загинального інструмента, а позиції в каналі кріпильної оправи, лінія складки також, як наслідок цього, вимушеної затримки в радіально виступає назовні з частини прокладки, роботі, в Європі, зокрема останнім часом, відданаближеної до корпусу кріпильної оправи, і довжиють перевагу плоским або різаним прокладкам, на згорнутого сегмента прокладки, віддаленого від навіть якщо такі прокладки є дорожчими. каналу кріпильної оправи, є більшою за довжину Раніше вже робилися спроби подолання неіншого сегмента, однак довший сегмент не повидоліків різаних прокладок шляхом перетворення нен мати значної частини, в оптимальному варіанмуфтоподібної прокладки визначеного розміру на ті - взагалі немає частини, яка контактує з кріпильрізану прокладку. Таку спробу описано [у патентній ною оправою під час розміщення у каналі заявці США за серійним номером 08/384,736, покріпильної оправи. Якщо довжина сегмента проданої 3 лютого 1995р.]. Недоліком застосування кладки, віддаленого від кріпильної оправи, є тавищезгаданої прокладки муфтоподібного/різаного кою, що його частина прилягає або налягає на типу є те, що пристрій, який використовується для корпус кріпильної оправи, існує можливість закливиробництва муфтоподібних прокладок, розрахонювання прокладки між корпусом та загином бавано на трубки завтовшки 0,014". Різані прокладки, лончика, коли загин згорнутої прокладки потрібно як правило, мають товщину 0,040", отже, для випросунути уздовж корпусу в канал кріпильної робництва матеріалу муфтоподібних прокладок оправи, в результаті чого згорнута прокладка не для перетворення на різані прокладки завтовшки просувається в канал на потрібну позицію і, таким 0,040" або більше потрібне значне перечином, утворюється недосконала кріпильна опраобладнання. ва з прокладкою. Ця проблема, зокрема, існує для 11 74554 12 кріпильних оправ, які мають криволінійний канал. кріпильній оправі, перед утворенням згорнутої Товщина окремих сегментів прокладки має прокладки, муфтоподібну прокладку згідно з цим значення для визначення допустимого відсотка винаходом спочатку розміщують на корпусі кріпизбільшення довжини найдовшого сегмента. Чим льної оправи. Муфтоподібну прокладку після цього більше товщина кожного сегмента згорнутої провідрізають від штампованої трубки матеріалу прокладки, тим більшим є допустимий відсоток збількладки. Після відрізання муфтоподібну прокладку шення довшого сегмента прокладки порівняно з частково просувають уздовж корпусу кріпильної коротшим сегментом. Причиною цього є те, що оправи, а потім просувають далі в її кільцевий какоротший сегмент більшої товщини збільшує відснал у два окремі етапи, після чого стискне зусилтань довшого сегмента від поверхні корпусу. ля, що діє на муфтоподібну прокладку в результаті В оптимальній формі прокладки товщина муфутворює певну кількість сегментів муфтоподібної ти становить 0,022 дюйма, а довжина сегмента прокладки, які складаються, налягаючи один на прокладки, віддаленого від кріпильної оправи, не один. Пристрій та спосіб здійснення етапів, покаповинна перевищувати сто двадцять п'ять (125%) заних на Фіг.3А та 3Б, описано [у патентній заявці відсотків довжини сегмента прокладки, наближеСША №08/512,533, поданій 8 серпня 1995р.], на ного до кріпильної оправи. яку авторами робиться посилання. У ще кращій формі кріпильної оправи згорнуту Було зроблено кілька спроб моделювання рімуфтоподібну прокладку виконано з поліетилену заних прокладок для аерозольних кріпильних наднизької густини з додаванням термопластичнооправ через забезпечення згорнутої муфтоподібго еластомеру. ної прокладки. Якщо кріпильні оправи мають криУ найширшому аспекті способу згідно з даним волінійний канал, особливо у алюмінієвому балонвинаходом прокладку відповідно до цього винахочику, і існує проблема загину балончика, ці спроби ду утворюють шляхом просування матеріалу проне забезпечували потрібних результатів через кладки у формі муфти уздовж корпусу в канал крівідхилення прокладки від її потрібної кінцевої попильної оправи і просування в ньому пристрою, зиції внаслідок характеру стисливості матеріалу який створює кільцеву лінію стискного зусилля, що композиції прокладки та недотримання відносної діє на прокладку, таким чином, утворюючи безпедовжини сегментів згорнутої прокладки. Було вирервну лінію складки у прокладці, в результаті явлено, що при криволінійних каналах надмірна чого частина прокладки, віддалена від корпусу довжина зовнішнього сегмента прокладки може кріпильної оправи, складається, налягаючи на інспричинити контакт із корпусом кріпильної оправи шу частину матеріалу прокладки, причому просуна довжину, достатню для затискання між зовнішвальний пристрій, який утворює безперервну лінію ньою стінкою корпусу кріпильної оправи та загискладки у прокладці, ударяється у точці уздовж ном балончика, таким чином, перешкоджаючи надовжини муфтоподібної прокладки для утворення лежному просуванню прокладки до її потрібної згорнутих сегментів прокладки, що мають потрібну позиції в каналі. Ця проблема є характерною для відносну довжину. криволінійних каналів. Новий пристрій згідно з цим винаходом вклюІнші переваги та вигоди винаходу стануть зрочає в себе пробійник, закріплений у зворотнозумілими по ознайомленню з нижчеподаним детапоступальному режимі; пробійник просуває муфльним описом з посиланням на супровідні фігури, топодібну прокладку в канал, після чого він просуна яких показано оптимальний варіант втілення вається, спираючись на прокладку. Робоча частивинаходу. на пробійника має спрямоване донизу і всередину Фіг.1 є видом у перспективі кріпильної оправи звуження на зовнішній поверхні, а також площини з прокладкою згідно з цим винаходом, закріпленої на зовнішній поверхні, які зменшують площу кончерез загинання на отворі в аерозольному батакту згорнутої прокладки та зовнішньої поверхні лончику. пробійника, цим запобігаючи зміщенню згорнутої Фіг.2 є видом у розрізі кріпильної оправи з пропрокладки від кріпильної оправи під час виймання кладкою згідно з цим винаходом та частковим випробійника. Більш детально систему пробійника дом аерозольного балончик у розрізі уздовж лінії розглянуто нижче. 2-2 з Фіг.1. Далі, згідно зі способом утворення кріпильної Фіг.3А-3Е частково схематично пояснюють пооправи з прокладкою за цим винаходом, після тослідовність етапів перетворення початково розміго, як зовнішня частина прокладки у згорнутому щеної муфтоподібної прокладки на кріпильній вигляді прилягає до внутрішньої частини, у точці, оправі через закріплення шляхом загинання кріпиде прокладка частково перебуває в каналі, прольної оправи з прокладкою на аерозольному бакладку після цього проштовхують далі у канал крілончику. пильної оправи. У кріпильній оправі згідно з винаФіг.4 є розрізом пробійника для утворення лінії ходом канал кріпильної оправи має криволінійну складки у прокладці. форму, прокладка спочатку розташовується верФіг.5 є збільшеним частковим зображенням тикально уздовж корпусу кріпильної оправи і трохи зовнішньої поверхні пробійника з Фіг.4. входить у частину каналу, наближену до корпусу На Фіг.1 та 2 показано кріпильний комплект оправи вільними краями прокладки, наближеними для клапана, позначений загальним номером 10, до корпусу кріпильної оправи. Вставлений загин розташований на відкритому кінці 32 балончика балончика у канал дозволяє просунути прокладку, 12. Тобто, комплект клапана 10 (клапан не показазмушуючи її набувати криволінійної форми каналу но) включає в себе кріпильну оправу під загальним кріпильної оправи. номером 14 та згорнуту прокладку 64. Кріпильна Для розміщення муфтоподібної прокладки на оправа, у свою чергу, включає в себе опорну час 13 74554 14 тину 18, профіль 19 та корпус 20, який закінчуєтьЗ огляду на принципове розташування згорнуся у виступаючому радіально назовні каналі 22, тої прокладки у каналі кріпильної оправи, особлиякий приймає прокладку 64, канал 22 закінчується во, коли кріпильну оправу/аерозольний балончик юбкою 24. Балончик 12 включає в себе верхню заповнюють під тиском, тобто, коли газ-витискувач частину 30, яка утворює центральний отвір балонвводять у балончик шляхом вакуумного відкачучика 32 та загорнуту вгору крайку або загин 34, вання через простір між кріпильною оправою та який проходить навколо отвору 32. Як показано на загином балончика, важливо, щоб згорнута проФіг.2, канал 22 оправи 14 є закріпленим і приймає кладка не виходила за межі краю юбки кріпильної загин 34. Згорнута прокладка 64 є розташованою оправи. між загином 34 та нижньою поверхнею каналу 22. Для утворення згорнутої прокладки згідно з Загин 34 безпосередньо підтримує кріпильний цим винаходом лінія складки має проходити узкомплект для клапана 10. довж довжини муфтоподібної прокладки таким На Фіг.2 також показано, що для постійного чином, щоб значна частина зовнішнього сегмента з'єднання комплекту 10 з балончиком 12, до час(сегмента, віддаленого від кріпильної оправи), яка тини корпусу 20 прикладають силу, діючу радіальприлягає до сегмента, наближеного до корпусу но назовні, під загином 34, навколо окружності кріпильної оправи, не мала значного контакту з корпусу 20, таким чином, закріплюючи шляхом корпусом кріпильної оправи під час етапів просузагинання кріпильний комплект 10 на балончику вання згорнутої прокладки уздовж корпусу у канал 12. Ця операція загинання також забезпечує щільдо остаточного розміщення у каналі кріпильної ний контакт прокладки 64 як із загином 34, так і з оправи. В оптимальному варіанті зовнішній сегнижньою поверхнею каналу 22, таким чином, мент згорнутої прокладки має довжину, яка не пестворюючи ефективне ущільнення між ними. Оперевищує сто двадцять п'ять відсотків (125%) доврація загинання спеціалістам галузі добре відома. жини внутрішнього сегмента. Впровадженням Конфігурація прокладки та розташування просегментної прокладки, в якій зовнішній сегмент є кладки згідно з цим винаходом на кріпильній опрадовшим за внутрішній сегмент, гарантовано, що ві включає в себе кілька етапів, починаючи з роззагин балончика спочатку буде контактувати з зоташування частини трубчастого матеріалу внішнім сегментом, і таким чином, змушуючи всю прокладки на корпусі вже сформованої кріпильної прокладку просуватись уздовж корпусу кріпильної оправи. Процес початкового розташування та часоправи в канал. Якщо зовнішній сегмент має довткового натягування трубчастої або муфтоподібної жину, значно меншу ніж довжина внутрішнього прокладки на корпус кріпильної оправи, а також сегмента, існує ймовірність розгортання згорнутої пристрій для здійснення цих етапів описано [в пасегментної прокладки й відшарування зовнішнього тенті США №4,546,525, виданому 15 жовтня сегмента від внутрішнього сегмента прокладки. 1985p.]; опис зазначеного патенту США включено Однак довжина зовнішнього сегмента не повинна авторами як посилання. настільки перевищувати довжину внутрішнього На Фіг.3А показано муфтоподібну прокладку сегмента, щоб значна частина зовнішнього сегме16, розташовану на корпусі 20 кріпильної оправи нта могла контактувати з корпусом кріпильної 14 після того, як муфтоподібну прокладку було оправи. Значна частина додаткової довжини зоввідрізано від трубчастого рулону прокладки. На нішнього сегмента є такою додатковою довжиною, Фіг.3Б муфтоподібну прокладку 16 показано частяка дозволяє зовнішньому сегменту заклинюваково насунутою на корпус кріпильної оправи. Як тись між загином балончика та корпусом кріпильпоказано на Фіг.3В, муфтоподібну прокладку насуної оправи і, таким чином, виключати власне вховають далі на корпус 22 і просувають у канал продження згорнутої прокладки в канал кріпильної бійником 50, який має досить гостру носову частиоправи. В оптимальному варіанті зовнішній сегну. Деталі конструкції пробійника описано нижче. мент не контактує з корпусом кріпильної оправи. Притисканням відносно гострої носової частини Як було зазначено вище, важливо, щоб сегпробійника внизу до прокладки в каналі кріпильної мент прокладки, який простягається від лінії склаоправи та забезпечення з боку кріпильної оправи дки до кінця прокладки, віддаленого від корпусу та підтримувального опорного елемента протидікріпильної оправи, прилягав до сегмента кріпильючого опору силі пробійника утворюють лінію ної оправи, який простягається від лінії складки до складки 80 у муфтоподібній прокладці, в результакінця прокладки, наближеного до корпусу оправи. ті чого частина прокладки, яка виходить назовні У такій згорнутій позиції, тобто при віддаленні лінії від лінії складки, прилягає до частини прокладки, складки прокладки від корпусу, будь-яке відхилензорієнтованої всередину в напрямку корпусу кріня від належного зачеплення кріпильної оправи та пильної оправи; таким чином, утворюється прозагину балончика, яке за інших умов створювало б кладка з двох сегментів, що має подвійну товщину. шлях витікання для газу-витискувача, ущільнюєтьНа Фіг.3Г-3Е показано етапи розміщення згорся через притискання одного сегмента прокладки, нутої муфтоподібної прокладки через просування як показано на Фіг.3Е, до зворотного боку каналу загину балончика проти дії згорнутої прокладки в кріпильної оправи та іншого сегмента прокладки кінцеву позицію на Фіг.3Е, після чого кріпильну до загину балончика через створення перешкоди оправу закріплюють на балончику. для витікання газу-витискувача у складці між шаНа Фіг.3Г загин 34 балончика просувається, рами прокладки. Якби лінія складки шарованої спираючись на зовнішній сегмент 62 згорнутої прокладки була розташована з протилежного боку, прокладки 64, прокладка 64 також має внутрішній тобто прилягала до корпусу кріпильної оправи, сегмент 66. Компоненти Фіг.3Д та 3Е відповідають вільний згин в результаті спричиняв би прохокомпонентам Фіг.3Г. дження газу-витискувача повз прокладку та вихід 15 74554 16 його або між прокладкою та кріпильною оправою, 3) Радіус носової частини "С" становить 0,040 або між прокладкою та загином балончика, або в дюйма. обох зазначених місцях. Вищеописаний пробійник застосовують для Етап з Фіг.3В здійснюють шляхом установленутворення згорнутої прокладки з кріпильною опраня пробійника 50 (Див. Фіг.3В), який має безперервою, що має корпус із зовнішнім діаметром 0,989 вний край 52 (див. Фіг.6) на відповідному зворотнодюйма, причому внутрішній діаметр пробійника поступальному механізмі (не показано). Було винад виступом "В" становить 0,994 дюйма. явлено достатнє здійснення етапу 3В зі зворотом Для зручності виймання пробійника під час кріпильної оправи з Фіг.3Б над поверхнею поршня знімання зі згорнутої прокладки на зовнішній пове(не показано), який рухається в чотирициліндрорхні нижньої частини пробійника є кілька платвому (4") циліндрі. Циліндр справляє тиск 20 фунформ, вирізаних у зазначеній поверхні, як показатів на квадратний дюйм для створення резистивно на Фіг.5. Передбачається чотири великі ної сили понад 250 фунтів, що діє проти платформи 70, розташовані під кутом 90° одна від пробійника, який просувається. одної по окружності зовнішньої поверхні пробійниВ оптимальній формі згорнутої прокладки згідка, та вісім менших платформ 72, по дві між велино з цим винаходом радіальна товщина матеріалу кими платформами 70, розташовані на відстані муфтоподібної прокладки, такої, як показано на 30°. Окружні платформи забезпечують відкриті Фіг.3А, становить двадцять дві сотих дюйма проміжки між зовнішнім сегментом прокладки та (0,022"). Коли сегменти прокладки у згорнутому поверхнею пробійника, таким чином, зменшуючи вигляді прилягають один до одного, сумарна товймовірність приклеювання згорнутої прокладки до щина прокладки становить сорок чотири сотих пробійника та відривання від кріпильної оправи дюйма (0,44"). Було виявлено, що згорнута пропри вийманні пробійника, який утворює лінію склакладка, яка має зовнішній сегмент 62 довжиною у дки. Більші платформи дозволяють знімальним сто чотирнадцять тисячних дюйма (0,114м) і внутпальцям пробійника (не показано) проходити між рішній сегмент 66 довжиною у сто три тисячних зовнішнім сегментом прокладки та нижньою зовдюйма (0,103") забезпечує достатнє ущільнення в нішньою поверхнею пробійника, також сприяючи алюмінієвих кріпильних оправах, які мають кривопідтриманню позиційної цілісності згорнутої пролінійний канал. Сумарна товщина прокладки може кладки в кріпильній оправі. бути різною, приблизно від 0,038" до 0,050". Після утворення лінії складки у прокладці та На Фіг.4-5 показано структурну деталь пробійзнімання з лінії складки пробійника на прокладку ника, застосовуваного для здійснення етапу 3В діє просувальний шпиндель, що має нижній песпособу згідно з цим винаходом. редній край, який контактує зі згорнутою прокладНа Фіг.4 пробійник під загальним номером 50, кою, передній край звужується вгору і всередину, має передній край 52. Над краєм 52 є радіально причому шпиндель просувається уздовж корпусу орієнтований всередину пробійника уступ або викріпильної оправи на задану відстань таким чином, ступ 56, який зчіплюється з матеріалом прокладки, щоб установлювати або переустановлювати згоряк показано на Фіг.3В, для натягування матеріалу нуту прокладку в потрібній позиції, показаній на прокладки на корпус та канал кріпильної оправи у Фіг.3Г. Було виявлено, що забезпечення нижньої позицію, показану на Фігурі 3В, з наступним притиповерхні шпинделя, що має 25° звуження, є достасканням пробійника внизу до матеріалу прокладки тнім для цього етапу. та створенням у кільцевій зоні контакту безперерКріпильні оправи, що належать до типу, опивної згорнутої лінії, яка дозволяє сегменту матерісаного вище, добре відомі спеціалістам галузі, ці алу прокладки, який виступає радіально за межі оправи можуть бути виготовлені будь-яким придашарніра, природно прилягати до сегмента матерітним способом і з будь-якого придатного матеріаалу прокладки, наближеного до корпусу кріпильної лу. Наприклад, оправи можуть бути виготовлені з оправи після виймання пробійника. такого металу, як сталь, алюміній тощо, і сформоБуло виявлено, що пробійник, який має нижче вані у потрібнуформу шляхом штампування. вказані розміри, є достатнім для забезпечення Крім унікальної згорнутої прокладки згідно з оптимальної згорнутої прокладки згідно з цим вицим винаходом, було виявлено, що відмінного находом, яка має зовнішній та внутрішній сегменти ущільнення можна досягти, якщо згорнуту проклапрокладки відповідно 0,114 дюйма та 0,103 дюйма: дку виготовляти з поліетилену наднизької густини 1) "А" (Див. Фіг.3В) є нижньою або робочою з додаванням термопластичного еластомеру. Було частиною пробійника, у якому зовнішня кільцева виявлено, що з багатьох випробуваних для цього поверхня цієї робочої частини зазначеного пробійматеріалів вищеописаний матеріал набагато пеника звужується донизу і всередину під кутом 5°, реважає інші випробувані матеріали, які розглядапочинаючи з точки 0,375 над нижнім краєм пробійлися як можливі матеріали для згорнутої прокладника; зовнішній діаметр пробійника на верхній меки. Матеріал, описаний вище, є достатньо жі звуження становить 1,150 дюйма, а відповідний пружним для повного ущільнення, але не є надмідіаметр на нижньому або носовому кінці звуження рно пружним, щоб не перешкоджати утворенню становить 1,108 дюйма. лінії складки за допомогою пробійника. 2) "В" є уступом або виступом у пробійнику, Прикладом вищеописаного матеріалу проклавертикальна стінка під уступом або виступом має дки є матеріал, який продається Foreco SRL під діаметр 1,047 дюйма, подовжня довжина між виназвою Foreseal 735. ступом та носовою частиною пробійника становить Foreseal 735 має такі фізичні характеристики: 0,075 дюйма. 17 Характеристики Об'ємна маса при 23°С Показник плинності, 216кг Точка плавлення 74554 Спосіб вимірювання IS01183(1) ASTMD238 ISO 1133 (2) DIN 53735 ASTMD 3418 (3) Одиниці кг/м2 г/10хв. 18 Показники для Foreseal 735 900 85 °С 105 Одиниці °С Показники для Foreseal 735 88 Технічні характеристики Foreseal 735 є такими: Характеристики температура розм'якшення, 3кг твердість Shore A Спосіб вимірювання ISO 306 DIN 53460 (4) ISO R 868 DIN 53505 (4) (1) Оцінку здійснювали на смужках товщиною по 2мм, сформованих пресуванням (2) Оцінку здійснювали на гранулах (3) Оцінку здійснювали на плівці завтовшки 3мм (4) Оцінку здійснювали на плівці завтовшки 2мм Існує багато переваг утворення прокладки згідно з цим винаходом з прокладок муфтоподібного типу. Серед цих преваг: а) Зниження витрат: 1) не потрібно машини для нарізання прокладок; 2) збирання з більшою швидкістю при застосуванні технології збирання муфтоподібної прокладки; 3) трубки штампують без необхідності в круглошліфувальному верстаті. б) Відмінні показники утримання: Різані прокладки існуючого рівня техніки можуть відриватися від кріпильної оправи під час операцій з обробки до загинання кріпильної опра 96 ви з прокладкою. Прокладки згідно з цим винаходом виявляють помітне · поліпшення щодо стійкості на кріпильній оправі. Згортання прокладки по лінії складки забезпечує високе розтягнення верхнього сегмента, а отже, допомагає прокладці утримуватися на кріпильній оправі. в) Дозволяє уникнути пилу, характерного для прокладок машинної нарізки. г) Дозволяє уникнути проблем через деформацію різаних прокладок існуючого рівня техніки. д) У разі використання гумових різаних прокладок у промисловості стикаються зі знайомою спеціалістам проблемою, так званого "витискання". Хоча описаний нами винахід за розрахунками відповідає вимогам щодо виконання вищезазначених, має бути зрозуміло, що спеціалістами можуть бути здійснені численні модифікації та варіанти втілення, і передбачається, що формула, яка додається, охоплює всі ці модифікації та варіанти втілення, які відповідають сутності та обсягу даного винаходу. 19 Комп’ютерна верстка Т. Чепелева 74554 Підписне 20 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
