Оправа з прокладкою для розпилювальної головки аерозольного балончикa

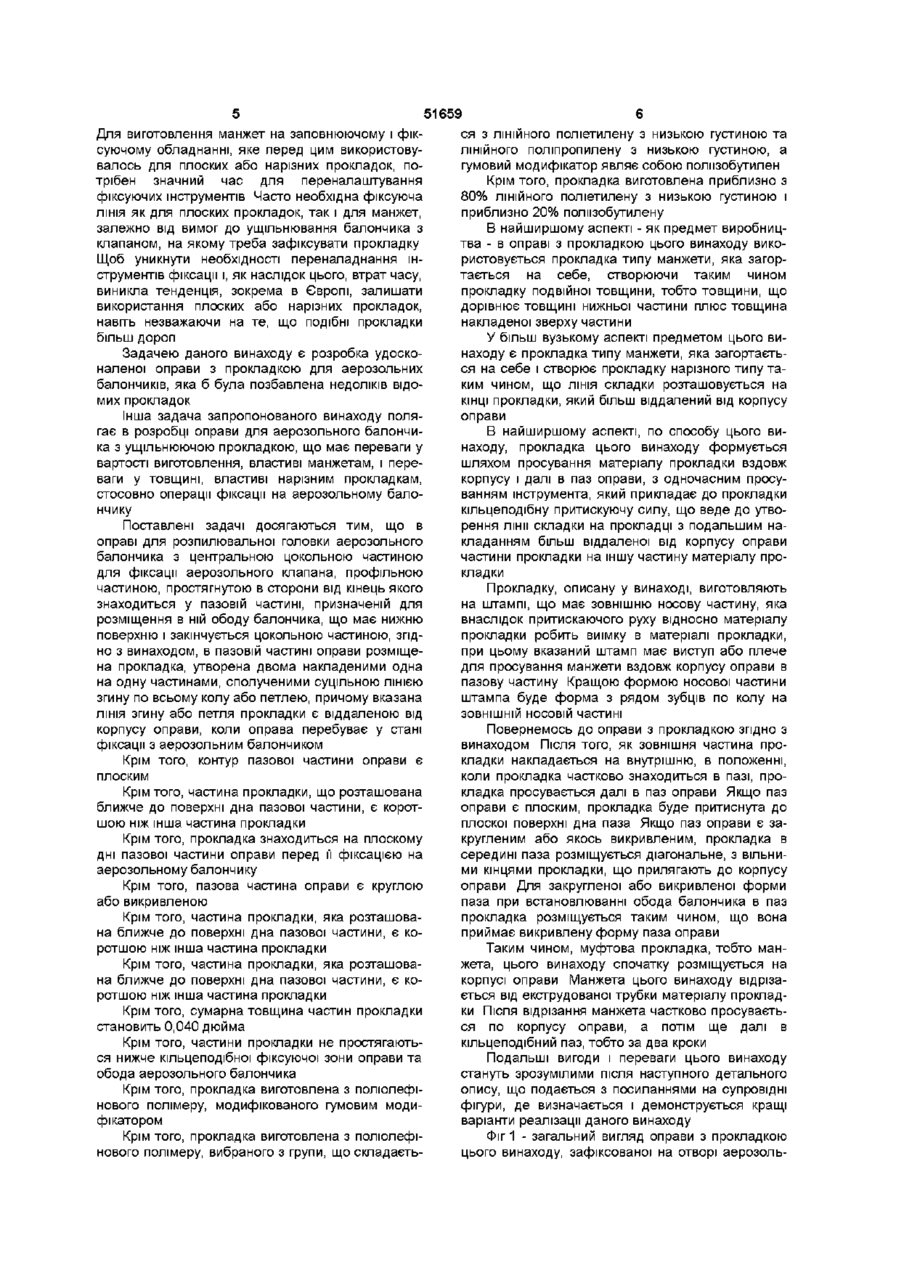

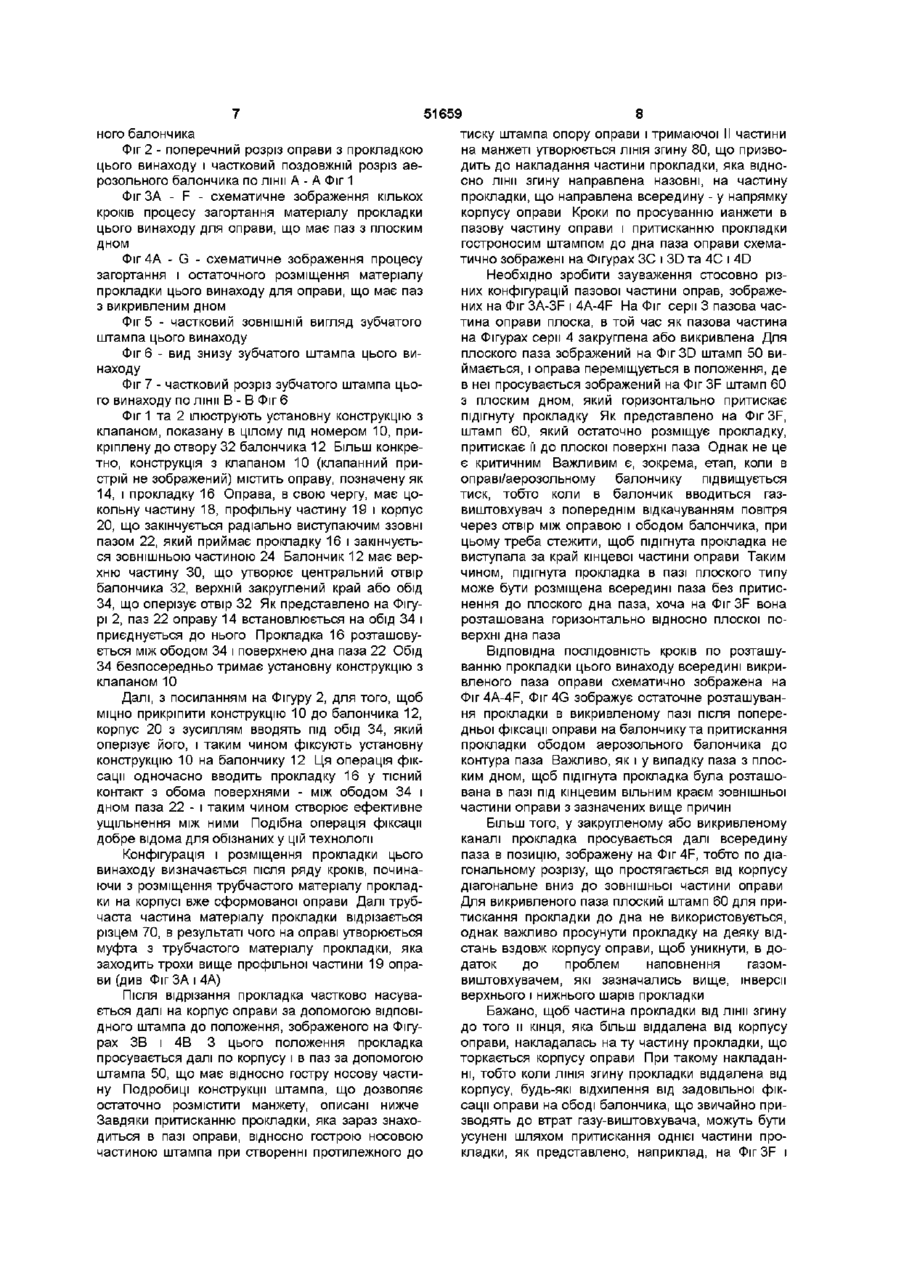

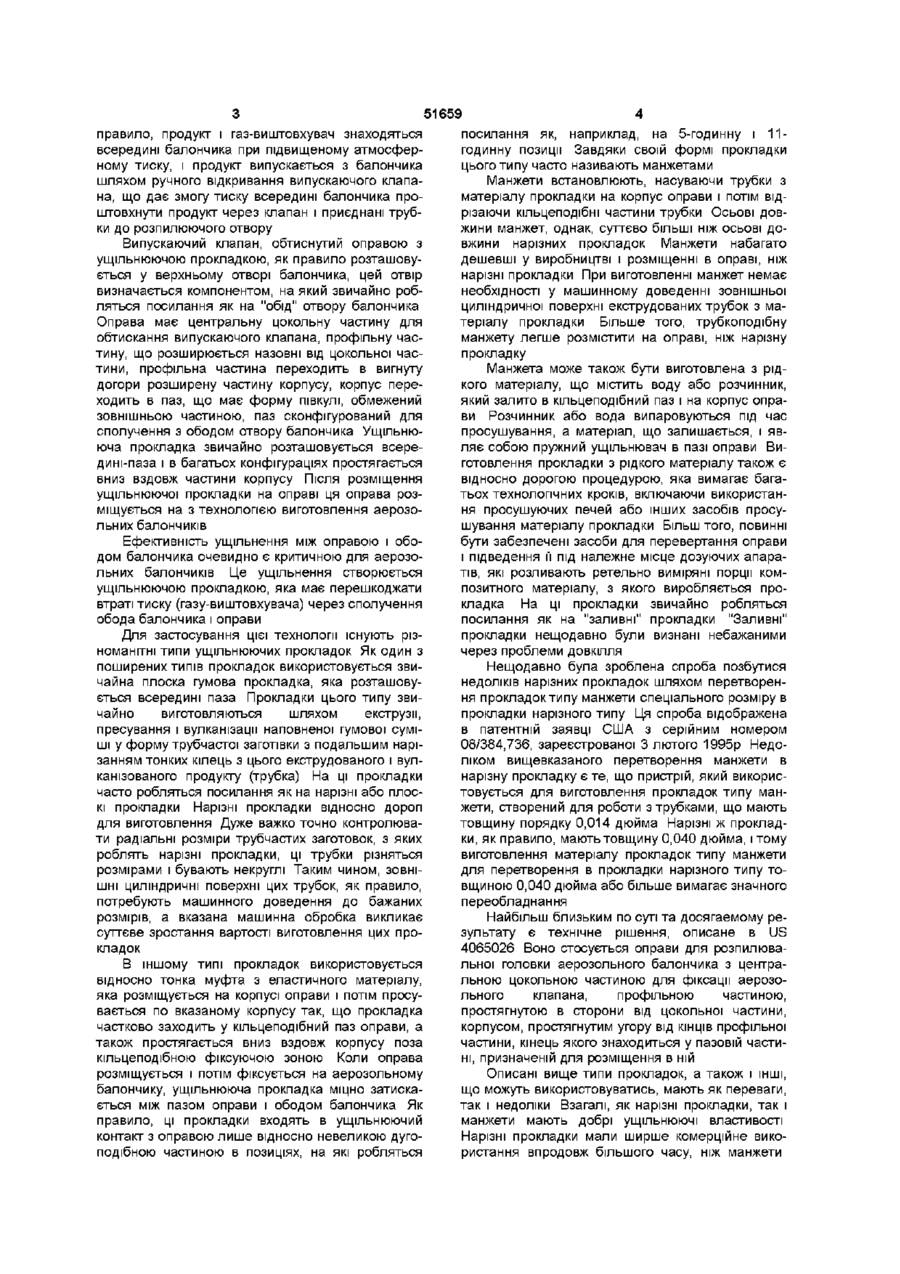

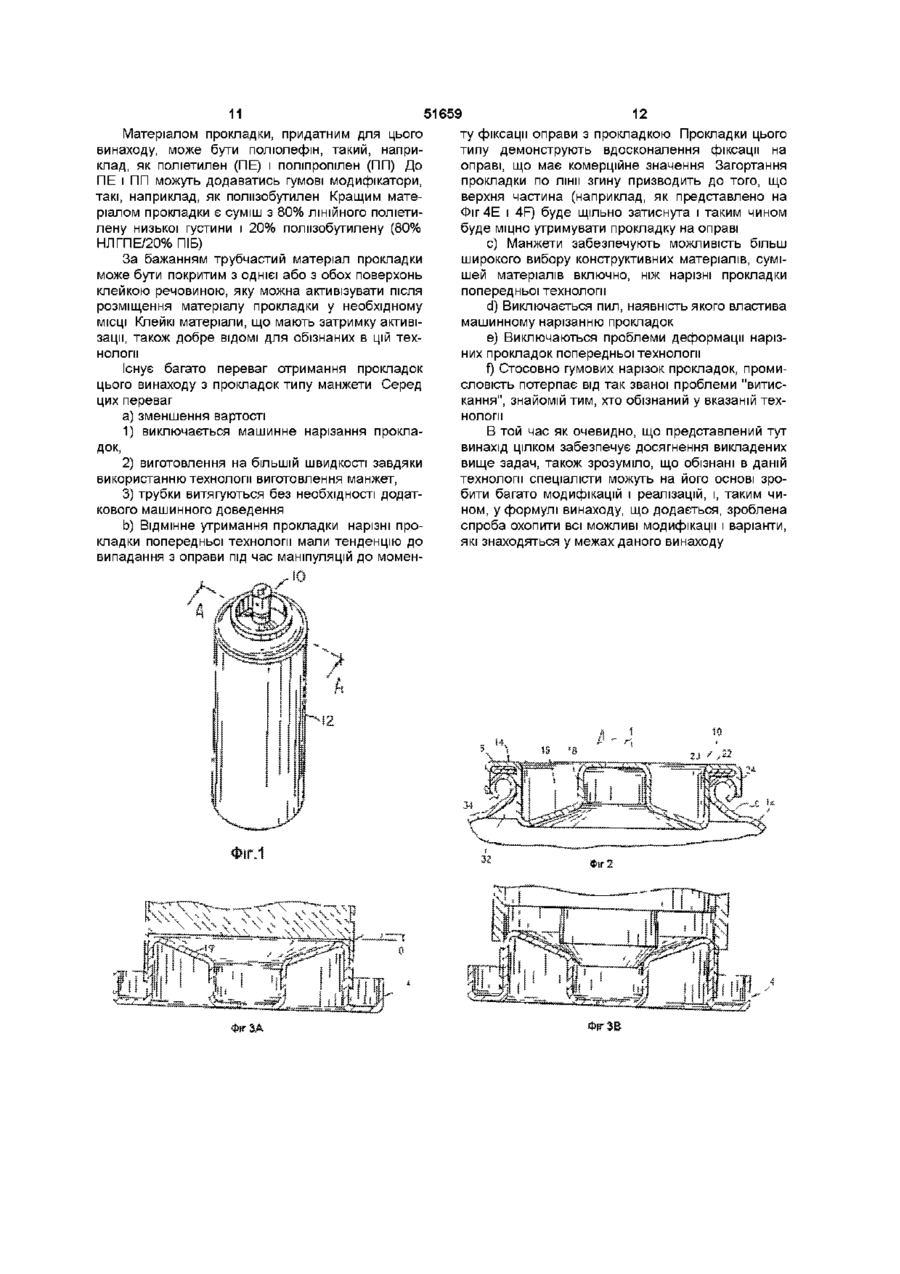

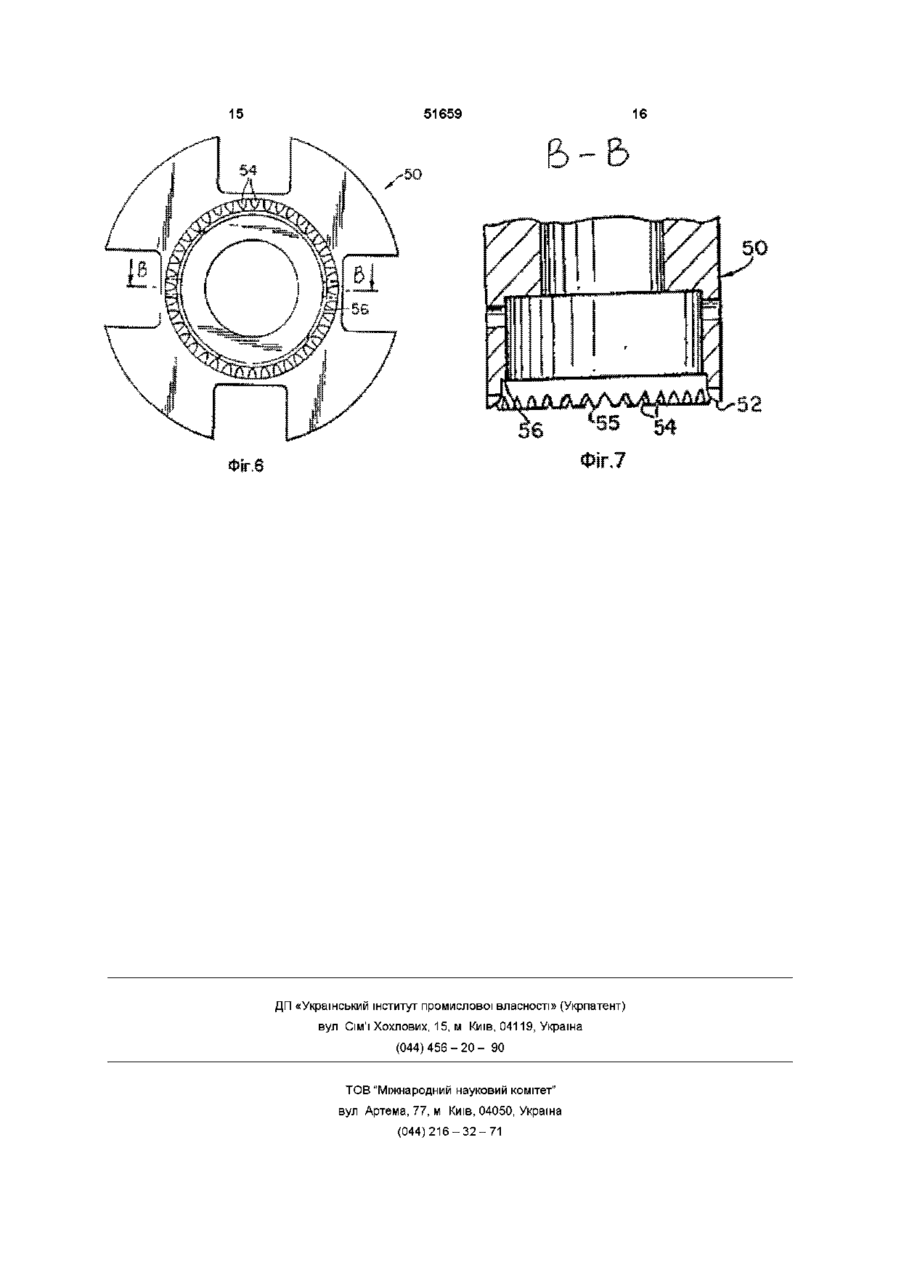

1 Оправа для розпилювальної головки аерозольного балончика з центральною цокольною частиною для фіксації аерозольного клапана, профільною частиною, простягнутою в сторони від цокольної частини, корпусом, простягнутим угору від КІНЦІВ профільної частини, кінець якого знаходиться у пазовій частині, призначеній для розміщення в ній ободу балончика, що має нижню поверхню і закінчується цокольною частиною, яка відрізняється тим, що в пазовій частині оправи розміщена прокладка, утворена двома накладеними одна на одну частинами, сполученими суцільною ЛІНІЄЮ згину по всьому колу або петлею, причому вказана ЛІНІЯ згину або петля прокладки є віддаленою від корпусу оправи, коли оправа перебуває у стані фіксації з аерозольним балончиком 2 Оправа за п 1, яка відрізняється тим, що контур пазової частини оправи є плоским 3 Оправа за п 2, яка відрізняється тим, що частина прокладки, що розташована ближче до поверхні дна пазової частини, є коротшою ніж інша частина прокладки 4 Оправа за п 3, яка відрізняється тим, що прокладка знаходиться на плоскому дні пазової частини оправи перед її фіксацією на аерозольному балончику 5 Оправа за п 1, яка відрізняється тим, що пазова частина оправи є круглою або викривленою 6 Оправа за п 5, яка відрізняється тим, що частина прокладки, яка розташована ближче до поверхні дна пазової частини, є коротшою ніж інша частина прокладки 7 Оправа за п 1, яка відрізняється тим, що частина прокладки, яка розташована ближче до поверхні дна пазової частини, є коротшою ніж інша частина прокладки 8 Оправа за п 1, яка відрізняється тим, що сумарна товщина частин прокладки становить 0,040 дюйма 9 Оправа за п 1, яка відрізняється тим, що частини прокладки не простягаються нижче кільцеподібної фіксуючої зони оправи та обода аерозольного балончика 10 Оправа за п 1, яка відрізняється тим, що прокладка виготовлена з полюлефінового полімеру, модифікованого гумовим модифікатором 11 Оправа за п 1, яка відрізняється тим, що прокладка виготовлена з полюлефінового полімеру, вибраного з групи, що складається з ЛІНІЙНОГО поліетилену з низькою густиною та ЛІНІЙНОГО поліпропилену з низькою густиною, а гумовий модифікатор являє собою поліізобутилен 12 Оправа за п 11, яка відрізняється тим, що прокладка виготовлена приблизно з 80% ЛІНІЙНОГО поліетилену з низькою густиною і приблизно 20% поліізобутилену Цей винахід в цілому стосується установних клапанних пристроїв, що монтуються на аерозольні балончики, вказані установиі пристрої звичайно називаються "оправами" Більш конкретно, в цьому винаході пропонується вдосконалення прокладки для оправи, тобто пропонується прокладка, яка створює ущільнення по периметру між краєм оправи і ободом аерозольного балончика, при цьому манжета загортається на себе, створюючи подвійний шар матеріалу прокладки, і розташовується в пазовій частині оправи Аерозольні балончики широко використовуються для пакування різноманітних текучих матеріалів, як рідкі, так і порошкоподібні продукти Як о ю (О ю 51659 посилання як, наприклад, на 5-годинну і 11правило, продукт і газ-виштовхувач знаходяться годинну позиції Завдяки своїй формі прокладки всередині балончика при підвищеному атмосферцього типу часто називають манжетами ному тиску, і продукт випускається з балончика Манжети встановлюють, насуваючи трубки з шляхом ручного відкривання випускаючого клапаматеріалу прокладки на корпус оправи і потім відна, що дає змогу тиску всередині балончика прорізаючи кільцеподібні частини трубки Осьові довштовхнути продукт через клапан і приєднані трубжини манжет, однак, суттєво більші ніж осьові доки до розпилюючого отвору вжини нарізних прокладок Манжети набагато Випускаючий клапан, обтиснутий оправою з дешевші у виробництві і розміщенні в оправі, ніж ущільнюючою прокладкою, як правило розташовунарізні прокладки При виготовленні манжет немає ється у верхньому отворі балончика, цей отвір необхідності у машинному доведенні зовнішньої визначається компонентом, на який звичайно робциліндричної поверхні екструдованих трубок з маляться посилання як на "обід" отвору балончика теріалу прокладки Більше того, трубкоподібну Оправа має центральну цокольну частину для манжету легше розмістити на оправі, ніж нарізну обтискання випускаючого клапана, профільну часпрокладку тину, що розширюється назовні від цокольної частини, профільна частина переходить в вигнуту Манжета може також бути виготовлена з ріддогори розширену частину корпусу, корпус перекого матеріалу, що містить воду або розчинник, ходить в паз, що має форму півкулі, обмежений який залито в кільцеподібний паз і на корпус опразовнішньою частиною, паз сконфігурований для ви Розчинник або вода випаровуються під час сполучення з ободом отвору балончика Ущільнюпросушування, а матеріал, що залишається, і явюча прокладка звичайно розташовується всереляє собою пружний ущільнювач в пазі оправи Видині-паза і в багатьох конфігураціях простягається готовлення прокладки з рідкого матеріалу також є вниз вздовж частини корпусу Після розміщення відносно дорогою процедурою, яка вимагає багаущільнюючої прокладки на оправі ця оправа розтьох технологічних кроків, включаючи використанміщується на з технологією виготовлення аерозоня просушуючих печей або інших засобів просульних балончиків шування матеріалу прокладки Більш того, повинні бути забезпечені засоби для перевертання оправи Ефективність ущільнення між оправою і обоі підведення її під належне місце дозуючих апарадом балончика очевидно є критичною для аерозотів, які розливають ретельно виміряні порції комльних балончиків Це ущільнення створюється позитного матеріалу, з якого виробляється проущільнюючою прокладкою, яка має перешкоджати кладка На ці прокладки звичайно робляться втраті тиску (газу-виштовхувача) через сполучення посилання як на "заливні" прокладки "Заливні" обода балончика і оправи прокладки нещодавно були визнані небажаними Для застосування цієї технології існують різчерез проблеми довкілля номанітні типи ущільнюючих прокладок Як один з поширених типів прокладок використовується звиНещодавно була зроблена спроба позбутися чайна плоска гумова прокладка, яка розташовунедоліків нарізних прокладок шляхом перетворенється всередині паза Прокладки цього типу звиня прокладок типу манжети спеціального розміру в чайно виготовляються шляхом екструзії, прокладки нарізного типу Ця спроба відображена пресування і вулканізації наповненої гумової сумів патентній заявці США з серійним номером ші у форму трубчастої заготівки з подальшим нарі08/384,736, зареєстрованої 3 лютого 1995р Недозанням тонких кілець з цього екструдованого і вулліком вищевказаного перетворення манжети в канізованого продукту (трубка) На ці прокладки нарізну прокладку є те, що пристрій, який викорисчасто робляться посилання як на нарізні або плостовується для виготовлення прокладок типу манкі прокладки Нарізні прокладки відносно дорогі жети, створений для роботи з трубками, що мають для виготовлення Дуже важко точно контролюватовщину порядку 0,014 дюйма Нарізні ж прокладти радіальні розміри трубчастих заготовок, з яких ки, як правило, мають товщину 0,040 дюйма, і тому роблять нарізні прокладки, ці трубки різняться виготовлення матеріалу прокладок типу манжети розмірами і бувають некруглі Таким чином, ЗОВНІдля перетворення в прокладки нарізного типу тоШНІ циліндричні поверхні цих трубок, як правило, вщиною 0,040 дюйма або більше вимагає значного потребують машинного доведення до бажаних переобладнання розмірів, а вказана машинна обробка викликає Найбільш близьким по суті та досягаемому ресуттєве зростання вартості виготовлення цих прозультату є технічне рішення, описане в US кладок 4065026 Воно стосується оправи для розпилювальної головки аерозольного балончика з центраВ іншому типі прокладок використовується льною цокольною частиною для фіксації аерозовідносно тонка муфта з еластичного матеріалу, льного клапана, профільною частиною, яка розміщується на корпусі оправи і потім просупростягнутою в сторони від цокольної частини, вається по вказаному корпусу так, що прокладка корпусом, простягнутим угору від КІНЦІВ профільної частково заходить у кільцеподібний паз оправи, а частини, кінець якого знаходиться у пазовій частитакож простягається вниз вздовж корпусу поза ні, призначеній для розміщення в ній кільцеподібною фіксуючою зоною Коли оправа розміщується і потім фіксується на аерозольному Описані вище типи прокладок, а також і ІНШІ, балончику, ущільнююча прокладка міцно затискащо можуть використовуватись, мають як переваги, ється між пазом оправи і ободом балончика Як так і недоліки Взагалі, як нарізні прокладки, так і правило, ці прокладки входять в ущільнюючий манжети мають добрі ущільнюючі властивості контакт з оправою лише відносно невеликою дугоНарізні прокладки мали ширше комерційне викоподібною частиною в позиціях, на які робляться ристання впродовж більшого часу, ніж манжети 51659 ся з ЛІНІЙНОГО поліетилену з низькою густиною та ЛІНІЙНОГО поліпропилену з низькою густиною, а гумовий модифікатор являє собою поліізобутилен Крім того, прокладка виготовлена приблизно з 80% ЛІНІЙНОГО поліетилену з низькою густиною і приблизно 20% поліізобутилену В найширшому аспекті - як предмет виробництва - в оправі з прокладкою цього винаходу використовується прокладка типу манжети, яка загортається на себе, створюючи таким чином прокладку подвійної товщини, тобто товщини, що дорівнює товщині нижньої частини плюс товщина накладеної зверху частини У більш вузькому аспекті предметом цього винаходу є прокладка типу манжети, яка загортаєтьЗадачею даного винаходу є розробка удоскося на себе і створює прокладку нарізного типу таналеної оправи з прокладкою для аерозольних ким чином, що ЛІНІЯ складки розташовується на балончиків, яка б була позбавлена недоліків відоКІНЦІ прокладки, який більш віддалений від корпусу мих прокладок оправи Інша задача запропонованого винаходу полягає в розробці оправи для аерозольного балончиВ найширшому аспекті, по способу цього вика з ущільнюючою прокладкою, що має переваги у находу, прокладка цього винаходу формується вартості виготовлення, властиві манжетам, і перешляхом просування матеріалу прокладки вздовж ваги у товщині, властиві нарізним прокладкам, корпусу і далі в паз оправи, з одночасним просустосовно операції фіксації на аерозольному балованням інструмента, який прикладає до прокладки нчику кільцеподібну притискуючу силу, що веде до утворення лінії складки на прокладці з подальшим наПоставлені задачі досягаються тим, що в кладанням більш віддаленої від корпусу оправи оправі для розпилювальної головки аерозольного частини прокладки на іншу частину матеріалу пробалончика з центральною цокольною частиною кладки для фіксації аерозольного клапана, профільною частиною, простягнутою в сторони від кінець якого Прокладку, описану у винаході, виготовляють знаходиться у пазовій частині, призначеній для на штампі, що має зовнішню носову частину, яка розміщення в ній ободу балончика, що має нижню внаслідок притискаючого руху відносно матеріалу поверхню і закінчується цокольною частиною, згідпрокладки робить виїмку в матеріалі прокладки, но з винаходом, в пазовій частині оправи розміщепри цьому вказаний штамп має виступ або плече на прокладка, утворена двома накладеними одна для просування манжети вздовж корпусу оправи в на одну частинами, сполученими суцільною ЛІНІЄЮ пазову частину Кращою формою носової частини згину по всьому колу або петлею, причому вказана штампа буде форма з рядом зубців по колу на ЛІНІЯ згину або петля прокладки є віддаленою від ЗОВНІШНІЙ носовій частині корпусу оправи, коли оправа перебуває у стані Повернемось до оправи з прокладкою згідно з фіксації з аерозольним балончиком винаходом Після ТОГО, ЯК ЗОВНІШНЯ частина прокладки накладається на внутрішню, в положенні, Крім того, контур пазової частини оправи є коли прокладка частково знаходиться в пазі, проплоским кладка просувається далі в паз оправи Якщо паз Крім того, частина прокладки, що розташована оправи є плоским, прокладка буде притиснута до ближче до поверхні дна пазової частини, є коротплоскої поверхні дна паза Якщо паз оправи є зашою ніж інша частина прокладки кругленим або якось викривленим, прокладка в Крім того, прокладка знаходиться на плоскому середині паза розміщується діагональне, з вільнидні пазової частини оправи перед її фіксацією на ми кінцями прокладки, що прилягають до корпусу аерозольному балончику оправи Для закругленої або викривленої форми Крім того, пазова частина оправи є круглою паза при встановлюванні обода балончика в паз або викривленою прокладка розміщується таким чином, що вона Крім того, частина прокладки, яка розташоваприймає викривлену форму паза оправи на ближче до поверхні дна пазової частини, є коротшою ніж інша частина прокладки Таким чином, муфтова прокладка, тобто манжета, цього винаходу спочатку розміщується на Крім того, частина прокладки, яка розташовакорпусі оправи Манжета цього винаходу відрізана ближче до поверхні дна пазової частини, є коється від екструдованої трубки матеріалу прокладротшою ніж інша частина прокладки ки Після відрізання манжета частково просуваєтьКрім того, сумарна товщина частин прокладки ся по корпусу оправи, а потім ще далі в становить 0,040 дюйма кільцеподібний паз, тобто за два кроки Крім того, частини прокладки не простягаються нижче кільцеподібної фіксуючої зони оправи та Подальші вигоди і переваги цього винаходу обода аерозольного балончика стануть зрозумілими після наступного детального опису, що подається з посиланнями на супровідні Крім того, прокладка виготовлена з полюлефіфігури, де визначається і демонструється кращі нового полімеру, модифікованого гумовим модиваріанти реалізації даного винаходу фікатором Крім того, прокладка виготовлена з полюлефіФіг 1 - загальний вигляд оправи з прокладкою нового полімеру, вибраного з групи, що складаєтьцього винаходу, зафіксованої на отворі аерозоль Для виготовлення манжет на заповнюючому і фіксуючому обладнанні, яке перед цим використовувалось для плоских або нарізних прокладок, потрібен значний час для переналаштування фіксуючих інструментів Часто необхідна фіксуюча ЛІНІЯ як для плоских прокладок, так і для манжет, залежно від вимог до ущільнювання балончика з клапаном, на якому треба зафіксувати прокладку Щоб уникнути необхідності переналаднання інструментів фіксації і, як наслідок цього, втрат часу, виникла тенденція, зокрема в Європі, залишати використання плоских або нарізних прокладок, навіть незважаючи на те, що подібні прокладки більш дорогі 51659 8 ного балончика тиску штампа опору оправи і тримаючої II частини Фіг 2 - поперечний розріз оправи з прокладкою на манжеті утворюється ЛІНІЯ згину 80, що призвоцього винаходу і частковий поздовжній розріз аедить до накладання частини прокладки, яка віднорозольного балончика по лінії А - А Фіг 1 сно лінії згину направлена назовні, на частину Фіг ЗА - F - схематичне зображення кількох прокладки, що направлена всередину - у напрямку кроків процесу загортання матеріалу прокладки корпусу оправи Кроки по просуванню ианжети в цього винаходу для оправи, що має паз з плоским пазову частину оправи і притисканню прокладки дном гостроносим штампом до дна паза оправи схематично зображені на Фігурах ЗС і 3D та 4С і 4D Фіг4А - G - схематичне зображення процесу загортання і остаточного розміщення матеріалу Необхідно зробити зауваження стосовно різпрокладки цього винаходу для оправи, що має паз них конфігурацій пазової частини оправ, зображез викривленим дном них на Фіг 3A-3F і 4A-4F На Фіг серії 3 пазова частина оправи плоска, в той час як пазова частина Фіг 5 - частковий ЗОВНІШНІЙ ВИГЛЯД зубчатого на Фігурах серії 4 закруглена або викривлена Для штампа цього винаходу плоского паза зображений на Фіг 3D штамп 50 виФіг 6 - вид знизу зубчатого штампа цього виймається, і оправа переміщується в положення, де находу в неї просувається зображений на Фіг 3F штамп 60 Фіг 7 - частковий розріз зубчатого штампа цьоз плоским дном, який горизонтально притискає го винаходу по лінії В - В Фіг 6 підігнуту прокладку Як представлено на Фіг 3F, Фіг 1 та 2 ілюструють установну конструкцію з штамп 60, який остаточно розміщує прокладку, клапаном, показану в цілому під номером 10, припритискає її до плоскої поверхні паза Однак не це кріплену до отвору 32 балончика 12 Більш конкреє критичним Важливим є, зокрема, етап, коли в тно, конструкція з клапаном 10 (клапанний приоправі/аерозольному балончику підвищується стрій не зображений) містить оправу, позначену як тиск, тобто коли в балончик вводиться газ14, і прокладку 16 Оправа, в свою чергу, має цовиштовхувач з попереднім відкачуванням повітря кольну частину 18, профільну частину 19 і корпус через отвір між оправою і ободом балончика, при 20, що закінчується радіально виступаючим ззовні цьому треба стежити, щоб підігнута прокладка не пазом 22, який приймає прокладку 16 і закінчуєтьвиступала за край кінцевої частини оправи Таким ся зовнішньою частиною 24 Балончик 12 має верчином, підігнута прокладка в пазі плоского типу хню частину ЗО, що утворює центральний отвір може бути розміщена всередині паза без притисбалончика 32, верхній закруглений край або обід нення до плоского дна паза, хоча на Фіг 3F вона 34, що оперізує отвір 32 Як представлено на Фігурозташована горизонтально відносно плоскої порі 2, паз 22 оправу 14 встановлюється на обід 34 і верхні дна паза приєднується до нього Прокладка 16 розташовується між ободом 34 і поверхнею дна паза 22 Обід Відповідна ПОСЛІДОВНІСТЬ кроків по розташу34 безпосередньо тримає установну конструкцію з ванню прокладки цього винаходу всередині викриклапаном 10 вленого паза оправи схематично зображена на Далі, з посиланням на Фігуру 2, для того, щоб міцно прикріпити конструкцію 10 до балончика 12, корпус 20 з зусиллям вводять під обід 34, який оперізує його, і таким чином фіксують установну конструкцію 10 на балончику 12 Ця операція фіксації одночасно вводить прокладку 16 у тісний контакт з обома поверхнями - між ободом 34 і дном паза 22 - і таким чином створює ефективне ущільнення між ними Подібна операція фіксації добре відома для обізнаних у цій технології Конфігурація і розміщення прокладки цього винаходу визначається після ряду кроків, починаючи з розміщення трубчастого матеріалу прокладки на корпусі вже сформованої оправи Далі трубчаста частина матеріалу прокладки відрізається різцем 70, в результаті чого на оправі утворюється муфта з трубчастого матеріалу прокладки, яка заходить трохи вище профільної частини 19 оправи (див Фіг ЗА і 4А) Після відрізання прокладка частково насувається далі на корпус оправи за допомогою ВІДПОВІДНОГО штампа до положення, зображеного на Фігурах ЗВ і 4В 3 цього положення прокладка просувається далі по корпусу і в паз за допомогою штампа 50, що має відносно гостру носову частину Подробиці конструкції штампа, що дозволяє остаточно розмістити манжету, описані нижче Завдяки притисканню прокладки, яка зараз знаходиться в пазі оправи, відносно гострою носовою частиною штампа при створенні протилежного до Фіг4А-4Р, Фіг4С зображує остаточне розташування прокладки в викривленому пазі після попередньої фіксації оправи на балончику та притискання прокладки ободом аерозольного балончика до контура паза Важливо, як і у випадку паза з плоским дном, щоб підігнута прокладка була розташована в пазі під кінцевим вільним краєм зовнішньої частини оправи з зазначених вище причин Більш ТОГО, у закругленому або викривленому каналі прокладка просувається далі всередину паза в позицію, зображену на Фіг 4F, тобто по діагональному розрізу, що простягається від корпусу діагональне вниз до зовнішньої частини оправи Для викривленого паза плоский штамп 60 для притискання прокладки до дна не використовується, однак важливо просунути прокладку на деяку відстань вздовж корпусу оправи, щоб уникнути, в додаток до проблем наповнення газомвиштовхувачем, які зазначались вище, інверсії верхнього і нижнього шарів прокладки Бажано, щоб частина прокладки від лінії згину до того и кінця, яка більш віддалена від корпусу оправи, накладалась на ту частину прокладки, що торкається корпусу оправи При такому накладанні, тобто коли ЛІНІЯ згину прокладки віддалена від корпусу, будь-які відхилення від задовільної фіксації оправи на ободі балончика, що звичайно призводять до втрат газу-виштовхувача, можуть бути усунені шляхом притискання однієї частини прокладки, як представлено, наприклад, на Фіг 3F і 51659 10 4G, до дна паза оправи, а іншої частини прокладки не виступаючій за петлю, природно загорнутись на - до обода балончика, таким чином затримуючи частину матеріалу прокладки, яка торкається корвитікання газу-виштовхувача складкою двох шарів пусу оправи, коли зубчатий штамп виймається Очевидно, що в випадку, коли ЛІНІЯ згину двох шаКожний зубець, як видно на Фігурі 7, має плоске рів прокладки буде направлена в зворотну стородно і гострий край 55 ну, тобто якщо ЛІНІЯ згину та оправа будуть суміжКоли дія притискаючої сили штампу на матеріні, відкриється більш вільний шлях для виходу ал прокладки створює ЛІНІЮ згину або петлю, як газа-виштовхувача або між прокладкою і оправою, описано вище, допустимо, щоб штамп перерізав або між прокладкою і ободом балончика, або в матеріал прокладки і таким чином утворював дві обох місцях різні накладені одна на одну частини, як представлено на ФігЗЕ і 4Е, але без петлі Подібна реаліПристрій для реалізації стадій ЗА-ЗВ і 4А-4В зація також може дати адекватне ущільнення описано в патенті США за номером 4546525, опублікованому 15 жовтня 1985 р , положення зазнаБуло встановлено, що зубчатий штамп, який ченого патенту були тут використані з ВІДПОВІДНИМ має наведені нижче розміри, достатній для ствопосиланням рення згорнутої прокладки цього винаходу, що має ВІДМІННІ ущільнюючі якості Кроки ФігЗС-ЗО і 4C-4D реалізуються закріпленням штампа 50 (див ФігЗС), що має зубчату Посилаючись на Фігуру ЗС (плоский паз) носову частину (див Фіг 7) на придатному плунже1) "А" - ЗОВНІШНІЙ діаметр зубчатого штампу, рі із зворотно-поступальним рухом (не зображещо складає 1,130 дюйма, ний) Було знайдено доцільним реалізовувати Кро2) "В" - виступ або плече штампу, вертикальна ки 3C-3D і 4C-4D шляхом розміщення стінка під виступом або плечем має діаметр 1,038 перевернутої оправи ФігЗВ і 4В на поверхні поршдюйма, вертикальна відстань між плечем і нижня (не зображений), що рухається в чотиридюймоньою точкою носової частини штампу складає вому циліндрі Циліндр витримує до 20 0,090 дюйма, фунт/кв дюйм (138кПа) для створення сили опору 3) радіус носової частини "С" - 0,040 дюйма, в 250-плюс фунтів (113кг) в секунду, що протидіє 4) "стиснутий" радіус у найнижчій точці зубчапросуванню зубчатого штампа тої носової частини "D" -0,025 дюйма, і У кращому варіанті реалізації радіальна тов5) ЗОВНІШНІЙ діаметр корпусу оправи складає щина матеріалу прокладки, такої як представленої 0,989 дюйма, і внутрішній діаметр штампу вище на Фіг ЗС І 4С, складає двадцять тисячних дюйма зубчатого виступу - 0,995 дюйма Посилаючись на Коли частини прокладки накладаються одна на Фіг 4С (закруглений або викривлений паз) одну, сумарна товщина прокладки складає сорок 1) "А" - ЗОВНІШНІЙ діаметр зубчатого штампу, тисячних дюйма, що є стандартною товщиною що складає 1,108 дюйма, прокладки нарізного типу Довжина прокладки, 2) "В" - виступ або плече штампу, вертикальна представленої, наприклад, на ФігЗС і 4С, складає стінка під виступом або плечем має діаметр 1,038 ДВІСТІ шістдесят тисячних дюйма у випадку паза з дюйма, вертикальна відстань між плечем і нижплоским дном і ДВІСТІ тисячних дюйма у випадку ньою точкою носової частини штампу складає викривленого паза Бажано, зокрема у випадку 0,090 дюйма, закругленого або викривленого паза оправи, щоб 3) радіус носової частини "С" - 0,035 дюйма, нижня частина прокладки (коли оправа знаходить4) "стиснутий" радіус у найнижчій точці зубчася в перевернутому положенні, як на Фіг4Е-4Р) тої носової частини "D" -0,020 дюйма, і була коротшою за верхню Для оправи з викрив5) ЗОВНІШНІЙ діаметр корпусу оправи складає леним пазом було знайдено, що нижня частина в 0,989 дюйма, і внутрішній сімдесят п'ять тисячних дюйма дає оправу з продіаметр штампу вище зубчатого виступу кладкою, яка має ВІДМІННІ ущільнюючі характерис0,995 дюйма тики при притисканні оправи з прокладкою до аеПристроєм для просування матеріалу прокларозольного балончика дки з позиції, представленої на ФігЗЕ і 4Е, є штамп з плоским дном, позначений як 60, зобраУ випадку оправ з плоским дном паза верхня і жений на Фіг 3F і 4F Штамп, що розглядається на нижня частини можуть мати однакову довжину і Фіг 3F і 4F, має ЗОВНІШНІЙ діаметр 1,230 дюйма і повинні входити в плоске дно між боковими стінвнутрішній діаметр 0,995 дюйма ками, як представлено на Фіг 3F Фіг 5 - 7 показують структурні деталі зубчатого Зубчата носова частина описаного вище шташтампу, який використовується для реалізації мпу 50 має 40 зубців 54 Верхівки цих зубців відКроків 3C-3D і 4C-4D способу цього винаходу стоять з відхиленням в 9° одна від одної Ширина плоскої частини зубців на передньому краї носової На Фіг 5 штамп загальної форми 50 має печастини штампу приблизно дорівнює 0,040 дюйма, редню носову частину з множиною зубців 54, що кут нахилу бокових стінок зубця - 60°, і висота зурозташовані під кутом до носової частини 52 Звебця до гострого кута - 0,040 дюйма рху носової частини 52, по колу в середині штампу, знаходиться виступ або плече 56, які взаємоВстановлення оправ описаного вище типу діють з матеріалом прокладки, як зображено на добре відома технологія, і оправи можуть бути ФігЗС І 4С, просуваючи матеріал прокладки в павиготовлені за допомогою будь-якої придатної зову частину оправи в позицію, представлену на процедури і з будь-якого придатного матеріалу Фігурах 3D і 4D, далі зубці штампу притискають Наприклад, оправи можуть бути зроблені з таких матеріал прокладки до дна і створюють кільцепометалів як сталь, алюміній і т п , і їм може бути дібну контактну зону загортаючої петлі, яка дає надана бажана форма за допомогою процесу можливість частині матеріалу прокладки, радіальштампування 12 11 51659 Матеріалом прокладки, придатним для цього ту фіксації оправи з прокладкою Прокладки цього винаходу, може бути полюлефін, такий, напритипу демонструють вдосконалення фіксації на клад, як поліетилен (ПЕ) і поліпропілен (ПП) До оправі, що має комерційне значення Загортання ПЕ і ПП можуть додаватись гумові модифікатори, прокладки по лінії згину призводить до того, що такі, наприклад, як поліізобутилен Кращим матеверхня частина (наприклад, як представлено на ріалом прокладки є суміш з 80% ЛІНІЙНОГО поліетиФіг4Е і 4F) буде щільно затиснута і таким чином лену низької густини і 20% поліізобутилену (80% буде міцно утримувати прокладку на оправі НЛГП Е/20% ПІ Б) c) Манжети забезпечують можливість більш широкого вибору конструктивних матеріалів, суміЗа бажанням трубчастий матеріал прокладки шей матеріалів включно, ніж нарізні прокладки може бути покритим з однієї або з обох поверхонь попередньої технології клейкою речовиною, яку можна активізувати після розміщення матеріалу прокладки у необхідному d) Виключається пил, наявність якого властива МІСЦІ Клейкі матеріали, що мають затримку активімашинному нарізанню прокладок зації, також добре ВІДОМІ для обізнаних в цій техє) Виключаються проблеми деформації нарізнологи них прокладок попередньої технології Існує багато переваг отримання прокладок f) Стосовно гумових нарізок прокладок, промицього винаходу з прокладок типу манжети Серед словість потерпає від так званої проблеми "витисцих переваг кання", знайомій тим, хто обізнаний у вказаній технологи a) зменшення вартості 1) виключається машинне нарізання проклаВ той час як очевидно, що представлений тут док, винахід цілком забезпечує досягнення викладених вище задач, також зрозуміло, що обізнані в даній 2) виготовлення на більшій швидкості завдяки технології спеціалісти можуть на його основі зровикористанню технології виготовлення манжет, бити багато модифікацій і реалізацій, і, таким чи3) трубки витягуються без необхідності додатном, у формулі винаходу, що додається, зроблена кового машинного доведення спроба охопити всі можливі модифікації і варіанти, b) Відмінне утримання прокладки нарізні проякі знаходяться у межах даного винаходу кладки попередньої технології мали тенденцію до випадання з оправи під час маніпуляцій до момен 13 51659 14 ФігЗР 15 51659 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 16
