Спосіб виготовлення суцільного стержня відкидного клапана для аерозольного балончика та відкидний клапан для аерозольного балончика з кріпильним ковпачком

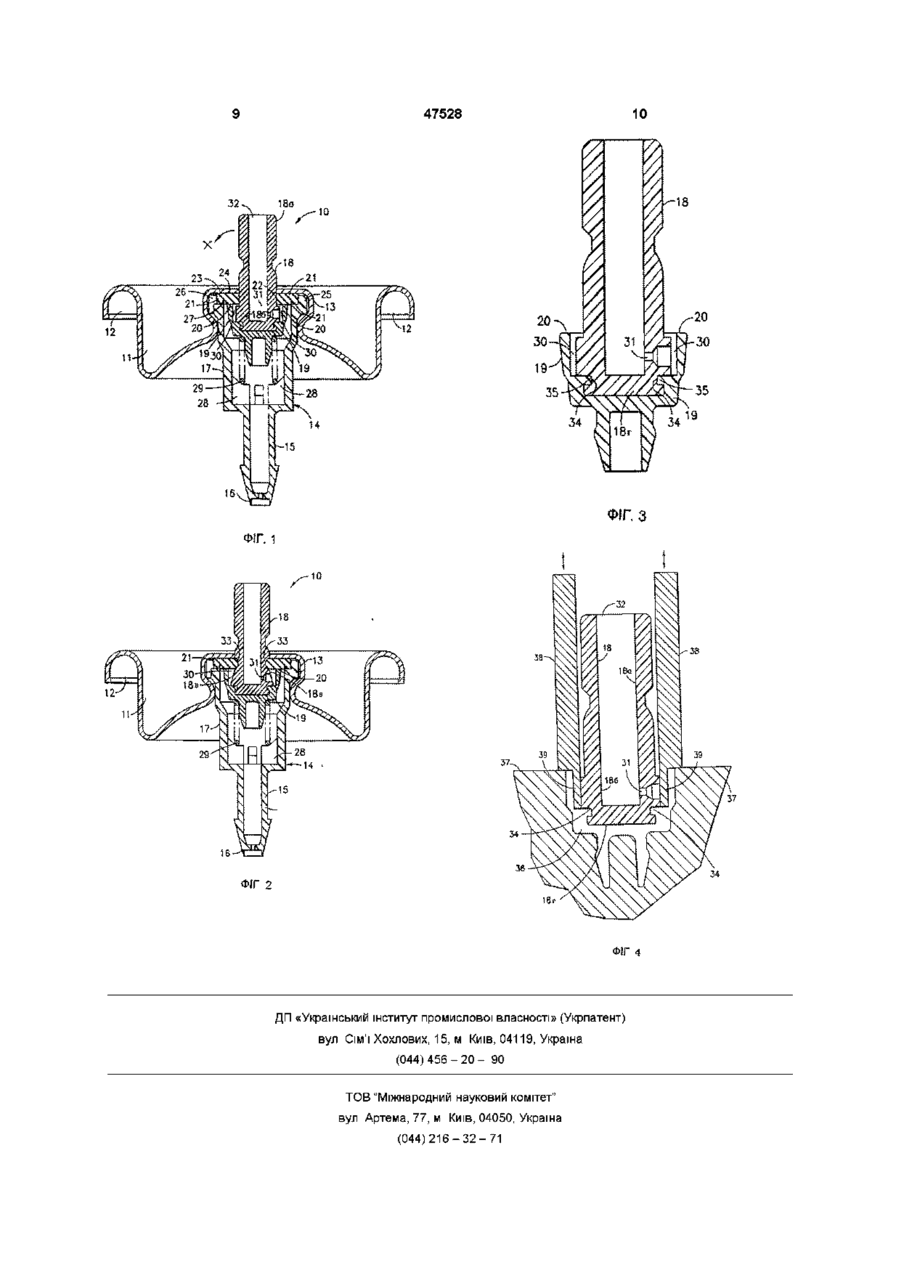

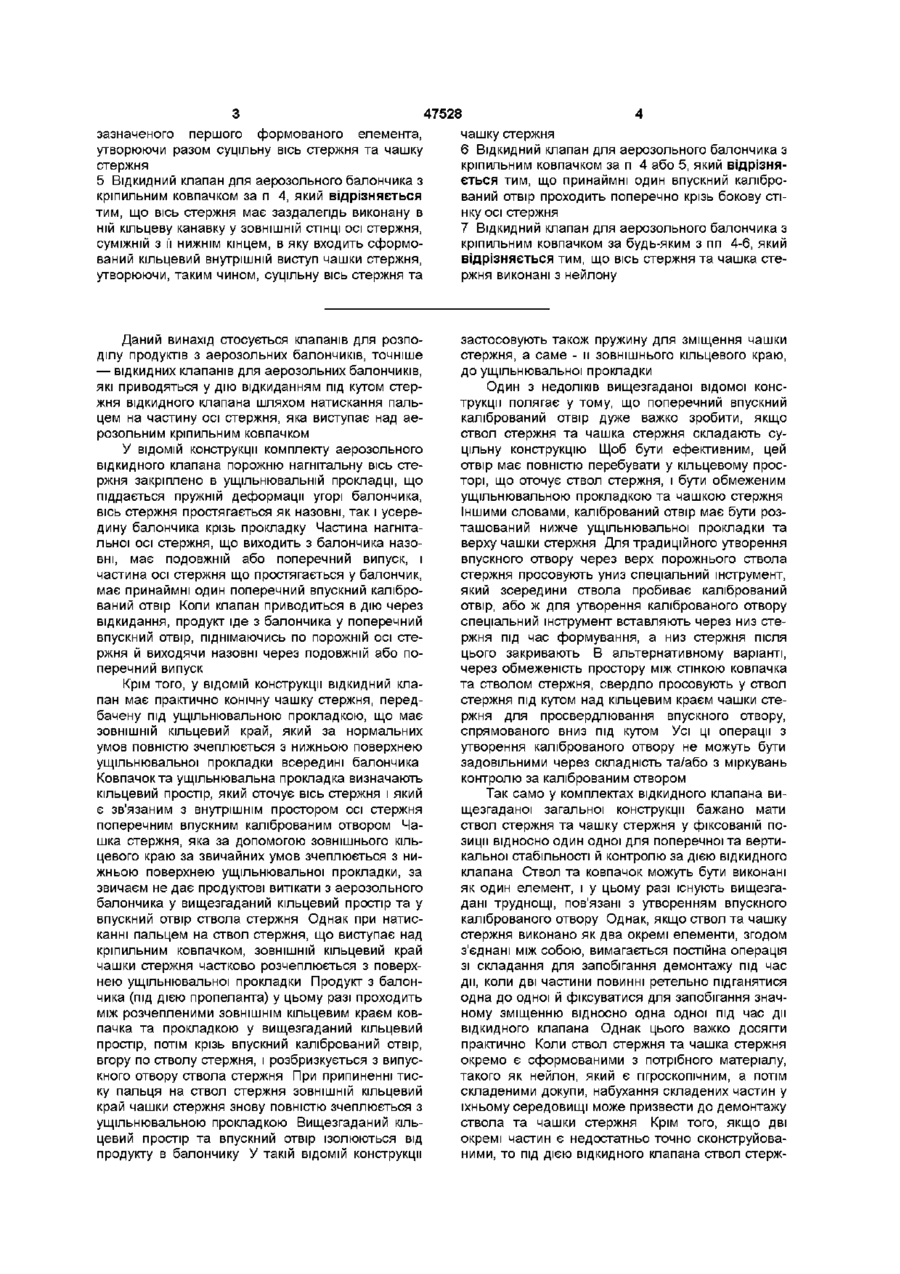

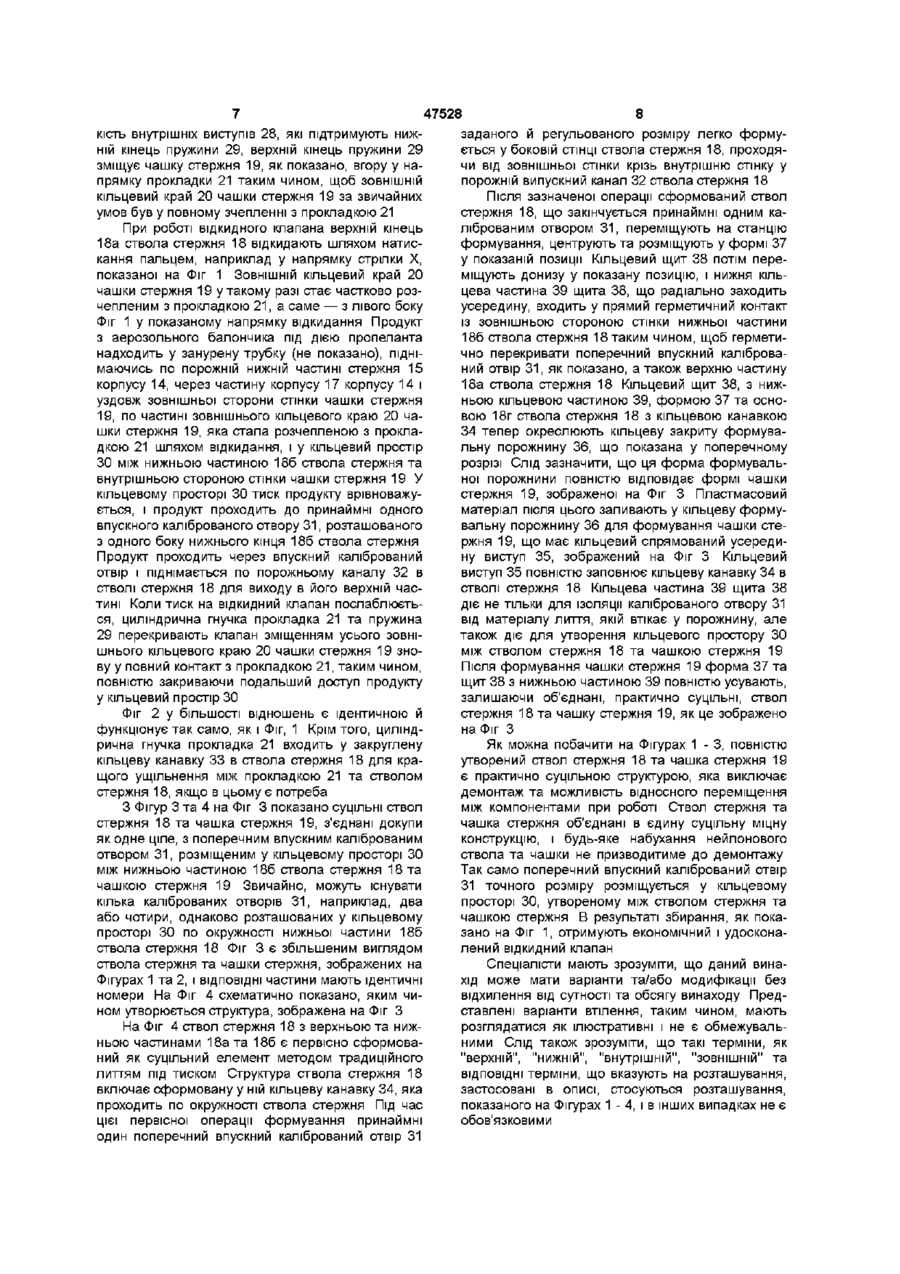

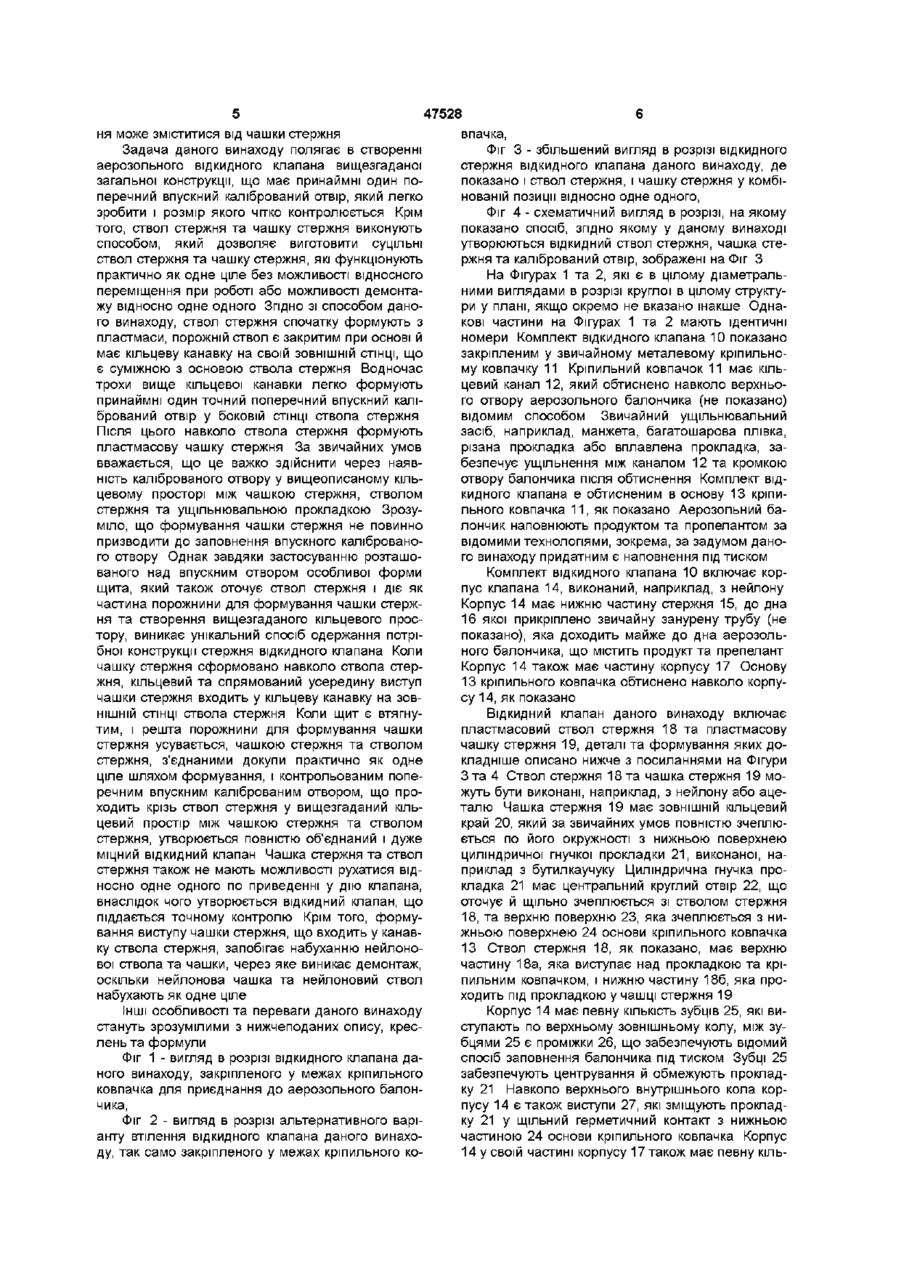

1 Спосіб виготовлення суцільного стержня відкидного клапана для аерозольного балончика з віссю стержня та чашкою стержня, що включає лиття під тиском осі стержня і чашки стержня та утворення впускного каліброваного отвору в осі стержня, який відрізняється тим, що у ЗОВНІШНІЙ СТІНЦІ осі стержня, суміжній з одним кінцем осі стержня, утворюють кільцеву канавку, формують порожній випускний канал в осі стержня та принаймні один поперечний впускний калібрований отвір у боковій СТІНЦІ осі стержня у позиції, суміжній з кільцевою канавкою, вставляють сформовану вісь стержня у лоток, який обмежує відкриту порожнину, стінки якої відокремлюють проміжком від осі стержня, навколо осі стержня розміщують кільцевий щит таким чином, щоб нижня частина внутрішньої стінки щита блокувала принаймні один впускний калібрований отвір, а нижня частина зовнішньої стінки щита разом зі стінками порожнини обмежувала закриту формувальну порожнину, що має форму чашки стержня, яка має бути сформована, заливають формувальний матеріал у закриту порожнину для утворення чашки стержня, включаючи формування кільцевого виступу на чашці стержня, що входить у кільцеву канавку на осі стержня, та вилучають щит та лоток 2 Спосіб за п 1, який відрізняється тим, що нижня частина кільцевого щита окреслює після його вилучення чашку стержня, кільцевий простір між внутрішньою поверхнею чашки стержня та зовнішньою поверхнею осі стержня, причому зазначений принаймні один поперечний впускний калібрований отвір в суцільній чашці стержня та осі стержня розташовують для сполучення кільцевого простору з порожнім випускним каналом осі стержня 3 Спосіб за п 2, який відрізняється тим, що суцільну вісь стержня та чашку стержня вставляють у корпус клапана, що має засіб для зміщення чашки стержня та осі стержня вгору, навколо осі стержня та у верхній частині чашки стержня розміщують ущільнювальну прокладку і приєднують корпус до клапана для аерозольного балончика кріпильним ковпачком 4 Відкидний клапан для аерозольного балончика з кріпильним ковпачком, сполученим з корпусом балончика, що включає стержень, який має порожню вісь стержня та чашку стержня, ущільнювальну прокладку, яка оточує вісь стержня і утримується у позиції, прилеглій до нижньої поверхні кріпильного ковпачка, при цьому чашка стержня має ЗОВНІШНІЙ кільцевий край і за нормальних умов має можливість зміщуватись для повного зчеплення з ущільнювальною прокладкою, коли клапан перебуває в перекритому стані, і частково розчеплюватись з ущільнювальною прокладкою, коли клапан знаходиться у відкинутому стані, для проходження між ними продукту, внутрішню стінку чашки стержня та зовнішню стінку осі стержня, що обмежують кільцевий простір між ними, принаймні один впускний калібрований отвір, що проходить крізь бокову стінку осі стержня від кільцевого простору до порожнього отвору в осі стержня, принаймні один впускний калібрований отвір, розташований нижче зовнішнього кільцевого краю чашки стержня, який відрізняється тим, що вісь стержня складається з першого формованого елемента з впускним каліброваним отвором, виконаним у ньому, а чашка стержня складається з другого формованого елемента, сформованого навколо О 00 ю З 47528 зазначеного першого формованого елемента, чашку стержня утворюючи разом суцільну вісь стержня та чашку 6 Відкидний клапан для аерозольного балончика з стержня кріпильним ковпачком за п 4 або 5, який відрізня5 Відкидний клапан для аерозольного балончика з ється тим, що принаймні один впускний каліброкріпильним ковпачком за п 4, який відрізняється ваний отвір проходить поперечно крізь бокову стітим, що вісь стержня має заздалегідь виконану в нку осі стержня ній кільцеву канавку у ЗОВНІШНІЙ СТІНЦІ ОСІ стержня, 7 Відкидний клапан для аерозольного балончика з суміжній з її нижнім кінцем, в яку входить сформокріпильним ковпачком за будь-яким з пп 4-6, який ваний кільцевий внутрішній виступ чашки стержня, відрізняється тим, що вісь стержня та чашка стеутворюючи, таким чином, суцільну вісь стержня та ржня виконані з нейлону Даний винахід стосується клапанів для розподілу продуктів з аерозольних балончиків, точніше — відкидних клапанів для аерозольних балончиків, які приводяться у дію відкиданням під кутом стержня відкидного клапана шляхом натискання пальцем на частину осі стержня, яка виступає над аерозольним кріпильним ковпачком У ВІДОМІЙ конструкції комплекту аерозольного відкидного клапана порожню нагнітальну вісь стержня закріплено в ущільнювальній прокладці, що піддається пружній деформації угорі балончика, вісь стержня простягається як назовні, так і усередину балончика крізь прокладку Частина нагнітальної осі стержня, що виходить з балончика назовні, має подовжній або поперечний випуск, і частина осі стержня що простягається у балончик, має принаймні один поперечний впускний калібрований отвір Коли клапан приводиться в дію через відкидання, продукт іде з балончика у поперечний впускний отвір, піднімаючись по порожній осі стержня й виходячи назовні через подовжній або поперечний випуск Крім того, у ВІДОМІЙ конструкції відкидний клапан має практично конічну чашку стержня, передбачену під ущільнювальною прокладкою, що має ЗОВНІШНІЙ кільцевий край, який за нормальних умов повністю зчеплюється з нижньою поверхнею ущільнювальної прокладки всередині балончика Ковпачок та ущільнювальна прокладка визначають кільцевий простір, який оточує вісь стержня і який є зв'язаним з внутрішнім простором осі стержня поперечним впускним каліброваним отвором Чашка стержня, яка за допомогою зовнішнього кільцевого краю за звичайних умов зчеплюється з нижньою поверхнею ущільнювальної прокладки, за звичаєм не дає продуктові витікати з аерозольного балончика у вищезгаданий кільцевий простір та у впускний отвір ствола стержня Однак при натисканні пальцем на ствол стержня, що виступає над кріпильним ковпачком, ЗОВНІШНІЙ кільцевий край чашки стержня частково розчеплюється з поверхнею ущільнювальної прокладки Продукт з балончика (під ДІЄЮ пропеланта) у цьому разі проходить між розчепленими ЗОВНІШНІМ кільцевим краєм ковпачка та прокладкою у вищезгаданий кільцевий простір, потім крізь впускний калібрований отвір, вгору по стволу стержня, і розбризкується з випускного отвору ствола стержня При припиненні тиску пальця на ствол стержня ЗОВНІШНІЙ кільцевий край чашки стержня знову повністю зчеплюється з ущільнювальною прокладкою Вищезгаданий кільцевий простір та впускний отвір ізолюються від продукту в балончику У такій ВІДОМІЙ конструкції застосовують також пружину для зміщення чашки стержня, а саме - и зовнішнього кільцевого краю, до ущільнювальної прокладки Один з недоліків вищезгаданої відомої конструкції полягає у тому, що поперечний впускний калібрований отвір дуже важко зробити, якщо ствол стержня та чашка стержня складають суцільну конструкцію Щоб бути ефективним, цей отвір має повністю перебувати у кільцевому просторі, що оточує ствол стержня, і бути обмеженим ущільнювальною прокладкою та чашкою стержня Іншими словами, калібрований отвір має бути розташований нижче ущільнювальної прокладки та верху чашки стержня Для традиційного утворення впускного отвору через верх порожнього ствола стержня просовують униз спеціальний інструмент, який зсередини ствола пробиває калібрований отвір, або ж для утворення каліброваного отвору спеціальний інструмент вставляють через низ стержня під час формування, а низ стержня після цього закривають В альтернативному варіанті, через обмеженість простору між стінкою ковпачка та стволом стержня, свердло просовують у ствол стержня під кутом над кільцевим краєм чашки стержня для просвердлювання впускного отвору, спрямованого вниз під кутом Усі ці операції з утворення каліброваного отвору не можуть бути задовільними через складність та/або з міркувань контролю за каліброваним отвором Так само у комплектах відкидного клапана вищезгаданої загальної конструкції бажано мати ствол стержня та чашку стержня у фіксованій позиції відносно один одної для поперечної та вертикальної стабільності й контролю за дією відкидного клапана Ствол та ковпачок можуть бути виконані як один елемент, і у цьому разі існують вищезгадані труднощі, пов'язані з утворенням впускного каліброваного отвору Однак, якщо ствол та чашку стержня виконано як два окремі елементи, згодом з'єднані між собою, вимагається постійна операція зі складання для запобігання демонтажу під час дії, коли дві частини повинні ретельно підганятися одна до одної й фіксуватися для запобігання значному зміщенню відносно одна одної під час дії відкидного клапана Однак цього важко досягти практично Коли ствол стержня та чашка стержня окремо є сформованими з потрібного матеріалу, такого як нейлон, який є гігроскопічним, а потім складеними докупи, набухання складених частин у їхньому середовищі може призвести до демонтажу ствола та чашки стержня Крім того, якщо дві окремі частин є недостатньо точно сконструйованими, то під дією відкидного клапана ствол стерж 47528 ня може зміститися від чашки стержня Задача даного винаходу полягає в створенні аерозольного відкидного клапана вищезгаданої загальної конструкції, що має принаймні один поперечний впускний калібрований отвір, який легко зробити і розмір якого чітко контролюється Крім того, ствол стержня та чашку стержня виконують способом, який дозволяє виготовити суцільні ствол стержня та чашку стержня, які функціонують практично як одне ціле без можливості відносного переміщення при роботі або можливості демонтажу відносно одне одного Згідно ЗІ способом даного винаходу, ствол стержня спочатку формують з пластмаси, порожній ствол є закритим при основі й має кільцеву канавку на своїй ЗОВНІШНІЙ СТІНЦІ, ЩО є суміжною з основою ствола стержня Водночас трохи вище кільцевої канавки легко формують принаймні один точний поперечний впускний калібрований отвір у боковій СТІНЦІ ствола стержня Після ЦЬОГО навколо ствола стержня формують пластмасову чашку стержня За звичайних умов вважається, що це важко здійснити через наявність каліброваного отвору у вищеописаному кільцевому просторі між чашкою стержня, стволом стержня та ущільнювальною прокладкою Зрозуміло, що формування чашки стержня не повинно призводити до заповнення впускного каліброваного отвору Однак завдяки застосуванню розташованого над впускним отвором особливої форми щита, який також оточує ствол стержня і діє як частина порожнини для формування чашки стержня та створення вищезгаданого кільцевого простору, виникає унікальний спосіб одержання потрібної конструкції стержня відкидного клапана Коли чашку стержня сформовано навколо ствола стержня, кільцевий та спрямований усередину виступ чашки стержня входить у кільцеву канавку на ЗОВНІШНІЙ СТІНЦІ ствола стержня Коли щит є втягнутим, і решта порожнини для формування чашки стержня усувається, чашкою стержня та стволом стержня, з'єднаними докупи практично як одне ціле шляхом формування, і контрольованим поперечним впускним каліброваним отвором, що проходить крізь ствол стержня у вищезгаданий кільцевий простір між чашкою стержня та стволом стержня, утворюється повністю об'єднаний і дуже міцний відкидний клапан Чашка стержня та ствол стержня також не мають можливості рухатися відносно одне одного по приведенні у дію клапана, внаслідок чого утворюється відкидний клапан, що піддається точному контролю Крім того, формування виступу чашки стержня, що входить у канавку ствола стержня, запобігає набуханню нейлонової ствола та чашки, через яке виникає демонтаж, оскільки нейлонова чашка та нейлоновий ствол набухають як одне ціле Інші особливості та переваги даного винаходу стануть зрозумілими з нижчеподаних опису, креслень та формули Фіг 1 - вигляд в розрізі відкидного клапана даного винаходу, закріпленого у межах кріпильного ковпачка для приєднання до аерозольного балончика, Фіг 2 - вигляд в розрізі альтернативного варіанту втілення відкидного клапана даного винаходу, так само закріпленого у межах кріпильного ко впачка, Фіг 3 - збільшений вигляд в розрізі відкидного стержня відкидного клапана даного винаходу, де показано і ствол стержня, і чашку стержня у комбінованій позиції відносно одне одного, Фіг 4 - схематичний вигляд в розрізі, на якому показано спосіб, згідно якому у даному винаході утворюються відкидний ствол стержня, чашка стержня та калібрований отвір, зображені на Фіг З На Фігурах 1 та 2, які є в цілому діаметральними виглядами в розрізі круглої в цілому структури у плані, якщо окремо не вказано інакше Однакові частини на Фігурах 1 та 2 мають ідентичні номери Комплект відкидного клапана 10 показано закріпленим у звичайному металевому кріпильному ковпачку 11 Кріпильний ковпачок 11 має кільцевий канал 12, який обтиснено навколо верхнього отвору аерозольного балончика (не показано) відомим способом Звичайний ущільнювальний засіб, наприклад, манжета, багатошарова плівка, різана прокладка або вплавлена прокладка, забезпечує ущільнення між каналом 12 та кромкою отвору балончика після обтиснення Комплект відкидного клапана є обтисненим в основу 13 кріпильного ковпачка 11, як показано Аерозольний балончик наповнюють продуктом та пропелантом за відомими технологіями, зокрема, за задумом даного винаходу придатним є наповнення під тиском Комплект відкидного клапана 10 включає корпус клапана 14, виконаний, наприклад, з нейлону Корпус 14 має нижню частину стержня 15, до дна 16 якої прикріплено звичайну занурену трубу (не показано), яка доходить майже до дна аерозольного балончика, що містить продукт та препелант Корпус 14 також має частину корпусу 17 Основу 13 кріпильного ковпачка обтиснено навколо корпусу 14, як показано Відкидний клапан даного винаходу включає пластмасовий ствол стержня 18 та пластмасову чашку стержня 19, деталі та формування яких докладніше описано нижче з посиланнями на Фігури З та 4 Ствол стержня 18 та чашка стержня 19 можуть бути виконані, наприклад, з нейлону або ацеталю Чашка стержня 19 має ЗОВНІШНІЙ кільцевий край 20, який за звичайних умов повністю зчеплюється по його окружності з нижньою поверхнею циліндричної гнучкої прокладки 21, виконаної, наприклад з бутилкаучуку Циліндрична гнучка прокладка 21 має центральний круглий отвір 22, що оточує й щільно зчеплюється зі стволом стержня 18, та верхню поверхню 23, яка зчеплюється з нижньою поверхнею 24 основи кріпильного ковпачка 13 Ствол стержня 18, як показано, має верхню частину 18а, яка виступає над прокладкою та кріпильним ковпачком, і нижню частину 186, яка проходить під прокладкою у чашці стержня 19 Корпус 14 має певну КІЛЬКІСТЬ зубців 25, які виступають по верхньому зовнішньому колу, між зубцями 25 є проміжки 26, що забезпечують відомий спосіб заповнення балончика під тиском Зубці 25 забезпечують центрування й обмежують прокладку 21 Навколо верхнього внутрішнього кола корпусу 14 є також виступи 27, які зміщують прокладку 21 у щільний герметичний контакт з нижньою частиною 24 основи кріпильного ковпачка Корпус 14 у своїй частині корпусу 17 також має певну кіль 47528 кість внутрішніх виступів 28, які підтримують нижній кінець пружини 29, верхній кінець пружини 29 зміщує чашку стержня 19, як показано, вгору у напрямку прокладки 21 таким чином, щоб ЗОВНІШНІЙ кільцевий край 20 чашки стержня 19 за звичайних умов був у повному зчепленні з прокладкою 21 При роботі відкидного клапана верхній кінець 18а ствола стержня 18 відкидають шляхом натискання пальцем, наприклад у напрямку стрілки X, показаної на Фіг 1 ЗОВНІШНІЙ кільцевий край 20 чашки стержня 19 у такому разі стає частково розчепленим з прокладкою 21, а саме — з лівого боку Фіг 1 у показаному напрямку відкидання Продукт з аерозольного балончика під дією пропеланта надходить у занурену трубку (не показано), піднімаючись по порожній нижній частині стержня 15 корпусу 14, через частину корпусу 17 корпусу 14 і уздовж зовнішньої сторони стінки чашки стержня 19, по частині зовнішнього кільцевого краю 20 чашки стержня 19, яка стала розчепленою з прокладкою 21 шляхом відкидання, і у кільцевий простір ЗО між нижньою частиною 186 ствола стержня та внутрішньою стороною стінки чашки стержня 19 У кільцевому просторі ЗО тиск продукту врівноважується, і продукт проходить до принаймні одного впускного каліброваного отвору 31, розташованого з одного боку нижнього кінця 186 ствола стержня Продукт проходить через впускний калібрований отвір і піднімається по порожньому каналу 32 в стволі стержня 18 для виходу в його верхній частині Коли тиск на відкидний клапан послаблюється, циліндрична гнучка прокладка 21 та пружина 29 перекривають клапан зміщенням усього зовнішнього кільцевого краю 20 чашки стержня 19 знову у повний контакт з прокладкою 21, таким чином, повністю закриваючи подальший доступ продукту у кільцевий простір ЗО Фіг 2 у більшості відношень є ідентичною й функціонує так само, як і Фіг, 1 Крім того, циліндрична гнучка прокладка 21 входить у закруглену кільцеву канавку 33 в ствола стержня 18 для кращого ущільнення між прокладкою 21 та стволом стержня 18, якщо в цьому є потреба З Фігур 3 та 4 на Фіг 3 показано суцільні ствол стержня 18 та чашка стержня 19, з'єднані докупи як одне ціле, з поперечним впускним каліброваним отвором 3 1 , розміщеним у кільцевому просторі ЗО між нижньою частиною 186 ствола стержня 18 та чашкою стержня 19 Звичайно, можуть існувати кілька каліброваних отворів 3 1 , наприклад, два або чотири, однаково розташованих у кільцевому просторі ЗО по окружності нижньої частини 186 ствола стержня 18 Фіг 3 є збільшеним виглядом ствола стержня та чашки стержня, зображених на Фігурах 1 та 2, і ВІДПОВІДНІ частини мають ідентичні номери На Фіг 4 схематично показано, яким чином утворюється структура, зображена на Фіг З На Фіг 4 ствол стержня 18 з верхньою та нижньою частинами 18а та 186 є первісно сформований як суцільний елемент методом традиційного литтям під тиском Структура ствола стержня 18 включає сформовану у ній кільцеву канавку 34, яка проходить по окружності ствола стержня Під час цієї первісної операції формування принаймні один поперечний впускний калібрований отвір 31 8 заданого й регульованого розміру легко формується у боковій СТІНЦІ ствола стержня 18, проходячи від зовнішньої стінки крізь внутрішню стінку у порожній випускний канал 32 ствола стержня 18 Після зазначеної операції сформований ствол стержня 18, що закінчується принаймні одним каліброваним отвором 3 1 , переміщують на станцію формування, центрують та розміщують у формі 37 у показаній позиції Кільцевий щит 38 потім переміщують донизу у показану позицію, і нижня кільцева частина 39 щита 38, що радіально заходить усередину, входить у прямий герметичний контакт із зовнішньою стороною стінки нижньої частини 186 ствола стержня 18 таким чином, щоб герметично перекривати поперечний впускний калібрований отвір 3 1 , як показано, а також верхню частину 18а ствола стержня 18 Кільцевий щит 38, з нижньою кільцевою частиною 39, формою 37 та основою 18г ствола стержня 18 з кільцевою канавкою 34 тепер окреслюють кільцеву закриту формувальну порожнину 36, що показана у поперечному розрізі Слід зазначити, що ця форма формувальної порожнини повністю відповідає формі чашки стержня 19, зображеної на Фіг 3 Пластмасовий матеріал після цього заливають у кільцеву формувальну порожнину 36 для формування чашки стержня 19, що має кільцевий спрямований усередину виступ 35, зображений на Фіг 3 Кільцевий виступ 35 повністю заповнює кільцеву канавку 34 в стволі стержня 18 Кільцева частина 39 щита 38 діє не тільки для ізоляції каліброваного отвору 31 від матеріалу лиття, якій втікає у порожнину, але також діє для утворення кільцевого простору ЗО між стволом стержня 18 та чашкою стержня 19 Після формування чашки стержня 19 форма 37 та щит 38 з нижньою частиною 39 повністю усувають, залишаючи об'єднані, практично суцільні, ствол стержня 18 та чашку стержня 19, як це зображено на Фіг З Як можна побачити на Фігурах 1 - 3, повністю утворений ствол стержня 18 та чашка стержня 19 є практично суцільною структурою, яка виключає демонтаж та можливість відносного переміщення між компонентами при роботі Ствол стержня та чашка стержня об'єднані в єдину суцільну міцну конструкцію, і будь-яке набухання нейлонового ствола та чашки не призводитиме до демонтажу Так само поперечний впускний калібрований отвір 31 точного розміру розміщується у кільцевому просторі ЗО, утвореному між стволом стержня та чашкою стержня В результаті збирання, як показано на Фіг 1, отримують економічний і удосконалений відкидний клапан Спеціалісти мають зрозуміти, що даний винахід може мати варіанти та/або модифікації без відхилення від сутності та обсягу винаходу Представлені варіанти втілення, таким чином, мають розглядатися як ілюстративні і не є обмежувальними Слід також зрозуміти, що такі терміни, як "верхній", "нижній", "внутрішній", "ЗОВНІШНІЙ" та ВІДПОВІДНІ терміни, що вказують на розташування, застосовані в описі, стосуються розташування, показаного на Фігурах 1 - 4, і в інших випадках не є обов'язковими 10 47528 18 1 0 35 ФІГ. З ФІГ. 1 18 ФІГ 2 ФІГ 4 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
