Панель настилу моста та спосіб виготовлення панелі (варіанти)

Номер патенту: 75609

Опубліковано: 15.05.2006

Автор: Кеннеді Стефен Дж.

Завантажити PDF файл.

Формула / Реферат

1. Панель настилу моста, яка містить багатошарову конструкцію, що має верхню і нижню металеві плити і проміжний прошарок із термореактивного полімерного матеріалу, зчепленого з металевими плитами таким чином, щоб передавати між ними сили зсуву, і додатково містить металеву раму, прикріплену до периферії панелі настилу, при цьому стінки рами утворюють бічні стінки навколо проміжного прошарку.

2. Панель настилу моста за п. 1, яка відрізняється тим, що додатково містить щонайменше одну проміжну балку, що проходить у проміжку металевої рами і приєднана до неї, при цьому стінка проміжної балки утворює бічну стінку простору, заповненого проміжним прошарком.

3. Панель настилу моста за п. 2, яка відрізняється тим, що щонайменше одна проміжна балка прикріплена щонайменше до однієї з металевих лицевих плит.

4. Панель настилу моста за будь-яким з попередніх пунктів, яка відрізняється тим, що товщина верхньої металевої плити знаходиться в діапазоні від 0,5 до 25 мм, товщина нижньої металевої плити знаходиться в діапазоні від 0,5 до 25 мм, а товщина проміжного прошарку знаходиться в діапазоні від 5 до 1000 мм.

5. Панель настилу моста за будь-яким з попередніх пунктів, яка відрізняється тим, що верхня і нижня металеві плити виконані з різних металів і/або мають різну товщину, і/або мають різну обробку поверхні.

6. Панель настилу моста за п. 1, яка відрізняється тим, що її проміжний прошарок містить форму, а також тим, що термореактивний полімерний матеріал, що займає простір між верхньою і нижньою металевими плитами, не зайнятий згаданою формою.

7. Панель настилу моста за п. 6, яка відрізняється тим, що її форма містить піну.

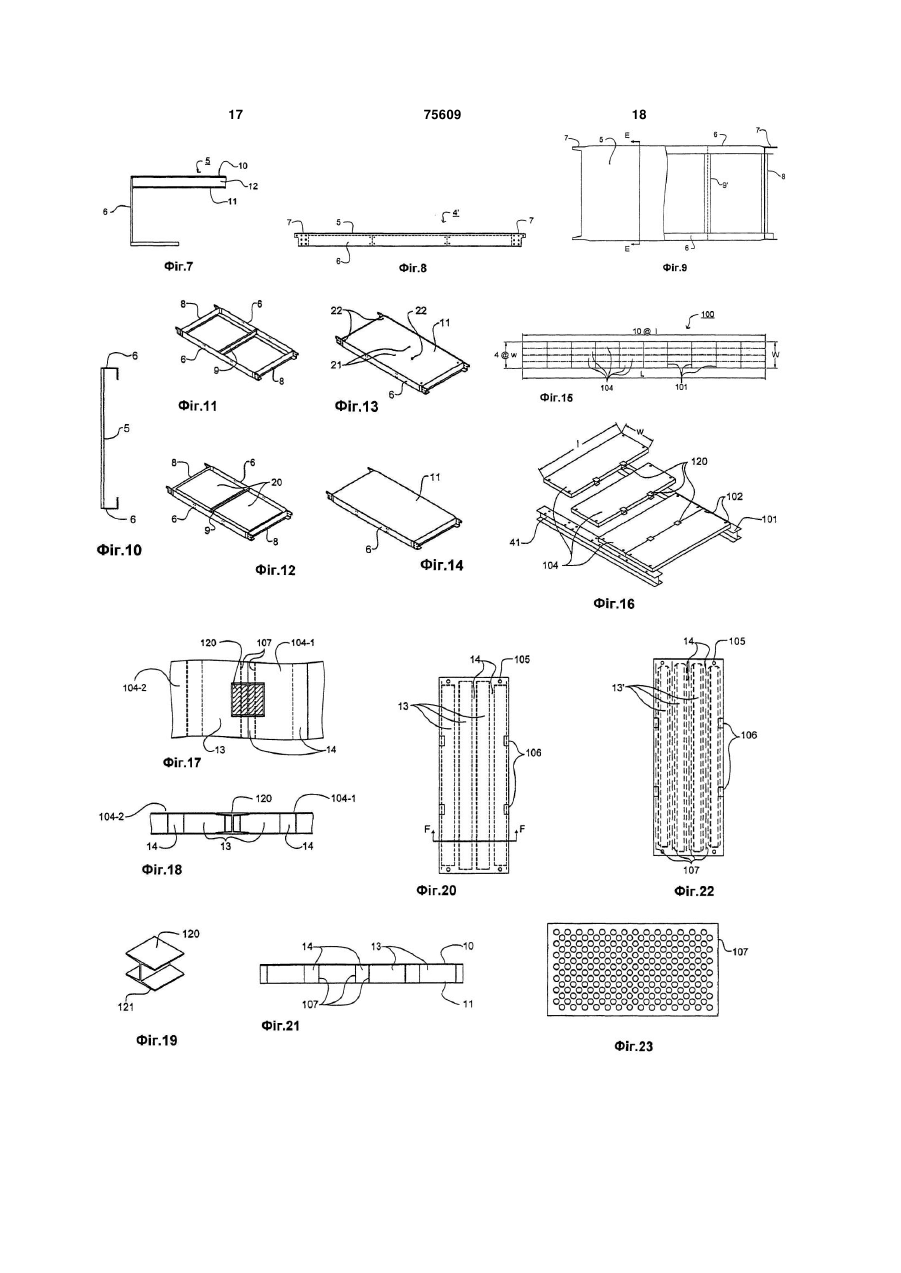

8. Панель настилу моста за п. 6 або 7, яка відрізняється тим, що її форма містить велику кількість подовжених елементів, взагалі розташованих паралельно щонайменше одній бічній крайці панелі настилу.

9. Панель настилу моста за п. 8, яка відрізняється тим, що подовжені елементи розташовані між верхньою і нижньою металевими плитами і проходять по суті по усій довжині панелі настилу, так що термореактивний полімерний матеріал утворює велику кількість віддалених одне від одного подовжених ребер.

10. Панель настилу моста за п. 9, яка відрізняється тим, що додатково містить щонайменше один металевий елемент, зв'язаний з одним із подовжених ребер для запобігання зсуву між верхньою і нижньою панелями.

11. Панель настилу моста за п. 9, яка відрізняється тим, що додатково містить щонайменше одну плиту, що працює на зріз, зв'язану з одним із подовжених ребер.

12. Панель настилу моста за п. 11, яка відрізняється тим, що в ній, щонайменше в одній плиті, що працює на зсув, виконані наскрізні отвори.

13. Панель настилу моста за будь-яким з пп. 6 - 12, яка відрізняється тим, що її верхня і нижня металеві плити виконані з можливістю спільного утримання одна одної по суті тільки за допомогою зчеплення з проміжним прошарком.

14. Панель настилу моста за будь-яким з пп. 6 - 13, яка відрізняється тим, що вона виконана без конструктивного звареного з'єднання верхньої і нижньої металевих плит.

15. Панель настилу моста за будь-яким з попередніх пунктів, яка відрізняється тим, що у ній термореактивний полімерний матеріал має модуль пружності Е, який більший або дорівнює приблизно 250 МПа, а його пластичність перевищує пластичність металевих прошарків.

16. Панель настилу моста за будь-яким з попередніх пунктів, яка відрізняється тим, що термореактивний полімер має модуль пружності, який більший або дорівнює приблизно 275 МПа.

17. Панель настилу моста за будь-яким з пп. 6 - 16, яка відрізняється тим, що виконана з щонайменше одним заглибленням, щонайменше в одній з плит, щонайменше в одній бічній крайці для заходження затискача для з'єднання суміжних, подібних панелей і передачі між ними сили зсуву.

18. Панель настилу моста за будь-яким з пп. 7 - 17, яка відрізняється тим, що має щонайменше одну поперечну трубу, введену в термореактивний полімерний матеріал для заходження охоплюваного металевого з'єднувача, що працює на зсув, для з'єднання суміжних, подібних панелей і передачі між ними сили зсуву.

19. Панель настилу моста за будь-яким з пп. 6 - 16, яка відрізняється тим, що має периферійну раму з отворами для заходження болтів, щоб з'єднати подібні панелі і передавати між ними сили зсуву.

20. Панель настилу моста за будь-яким з пп. 6 - 15, яка відрізняється тим, що має металеві трубчасті втулки, що проходять по товщині для заходження болтів, для приєднання панелі до елементів каркаса моста.

21. Спосіб виготовлення панелі, що включає такі стадії:

виготовлення металевої рами;

установку рами навколо проектованого блока;

установку першої металевої плити на проектований блок усередині рами;

приварювання першої плити до рами;

установку другої металевої плити на раму для утворення порожнини разом із першою плитою;

приварювання другої плити до рами;

упорскування під тиском неотверділого термореактивного полімерного матеріалу в порожнину.

22. Спосіб за п. 21, який відрізняється тим, що вікна для упорскування під тиском і вентиляційні отвори для стадії упорскування під тиском виконують у першій плиті, у другій плиті або в металевій рамі.

23. Спосіб за п. 21 або 22, який відрізняється тим, що металева рама містить у собі щонайменше одну проміжну балку, і на стадії установлення рами навколо проектованого блока раму встановлюють навколо щонайменше двох проектованих блоків із розміщенням проміжних балок між суміжними проектованими блоками.

24. Спосіб виготовлення панелі, який відрізняється тим, що включає такі стадії:

збирання у формі для лиття верхньої і нижньої металевих плит і форми, при цьому

форму розташовують між верхньою і нижньою металевими плитами у формі для лиття і

лишають пустоти;

закриття форми для лиття;

упорскування під тиском неотверділого термореактивного полімерного матеріалу у форму для лиття для заповнення пустот між верхньою і нижньою плитами, при цьому пластик, коли він отвердів, зв'язує між собою верхню і нижню плити для передачі між ними сил зсуву.

25. Спосіб за п. 24, який відрізняється тим, що щонайменше одну металеву трубу або щонайменше одну опору додатково розміщують між верхньою і нижньою металевими плитами перед стадією закриття форми для лиття.

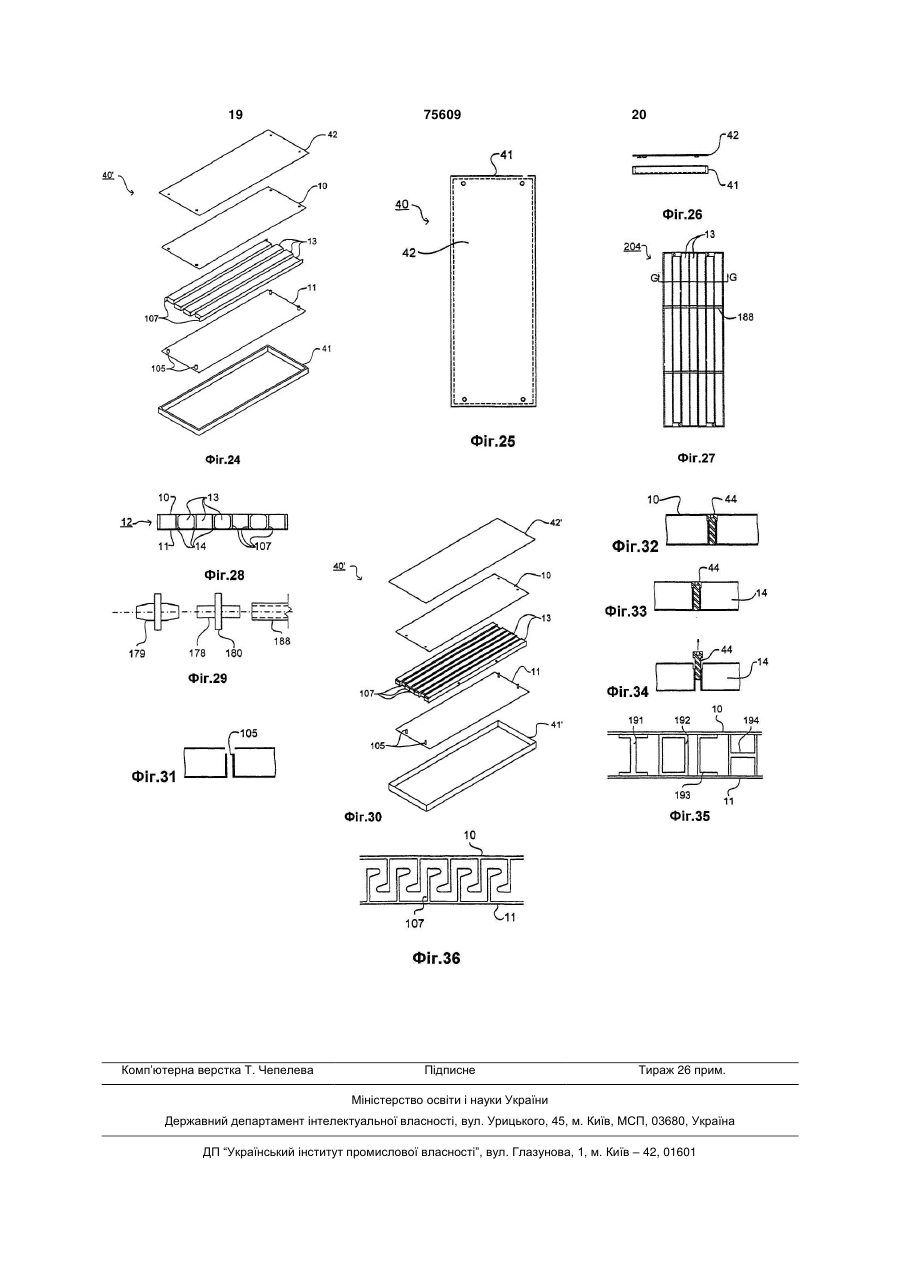

26. Спосіб за п. 24 або 25, який відрізняється тим, що форма містить велику кількість подовжених елементів, а на стадії збирання подовжені елементи розміщують у формі для лиття взагалі паралельно і з проміжками між ними, так що термореактивний полімерний матеріал, коли його упорснуть під тиском, утворює велику кількість ребер, що віддалені одне від одного.

27. Спосіб за п. 24, який відрізняється тим, що на стадії збирання щонайменше одну плиту, що працює на зсув, розміщують у ливарній формі поблизу щонайменше від одного подовженого елемента, так щоб термореактивний полімерний матеріал зчіплювався з працюючою на зсув плитою, а також із верхньою і нижньою металевими плитами.

28. Спосіб за п. 27, який відрізняється тим, що містить перед стадією збирання додаткову стадію лиття шляхом упорскування під тиском щонайменше одного з великої кількості подовжених елементів за одне ціле з тією або іншою плитою, що працює на зсув.
