Спосіб класифікації нанопорошків

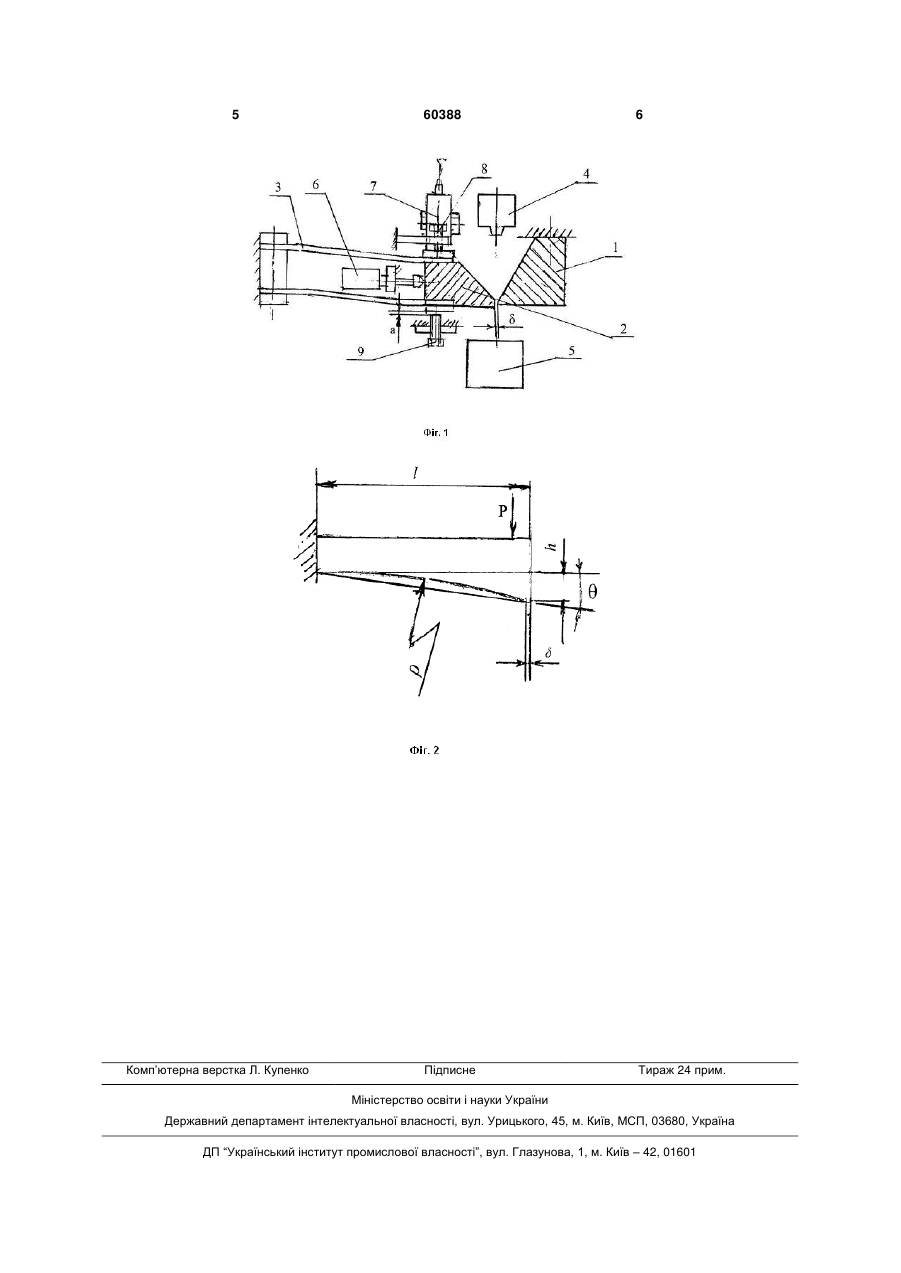

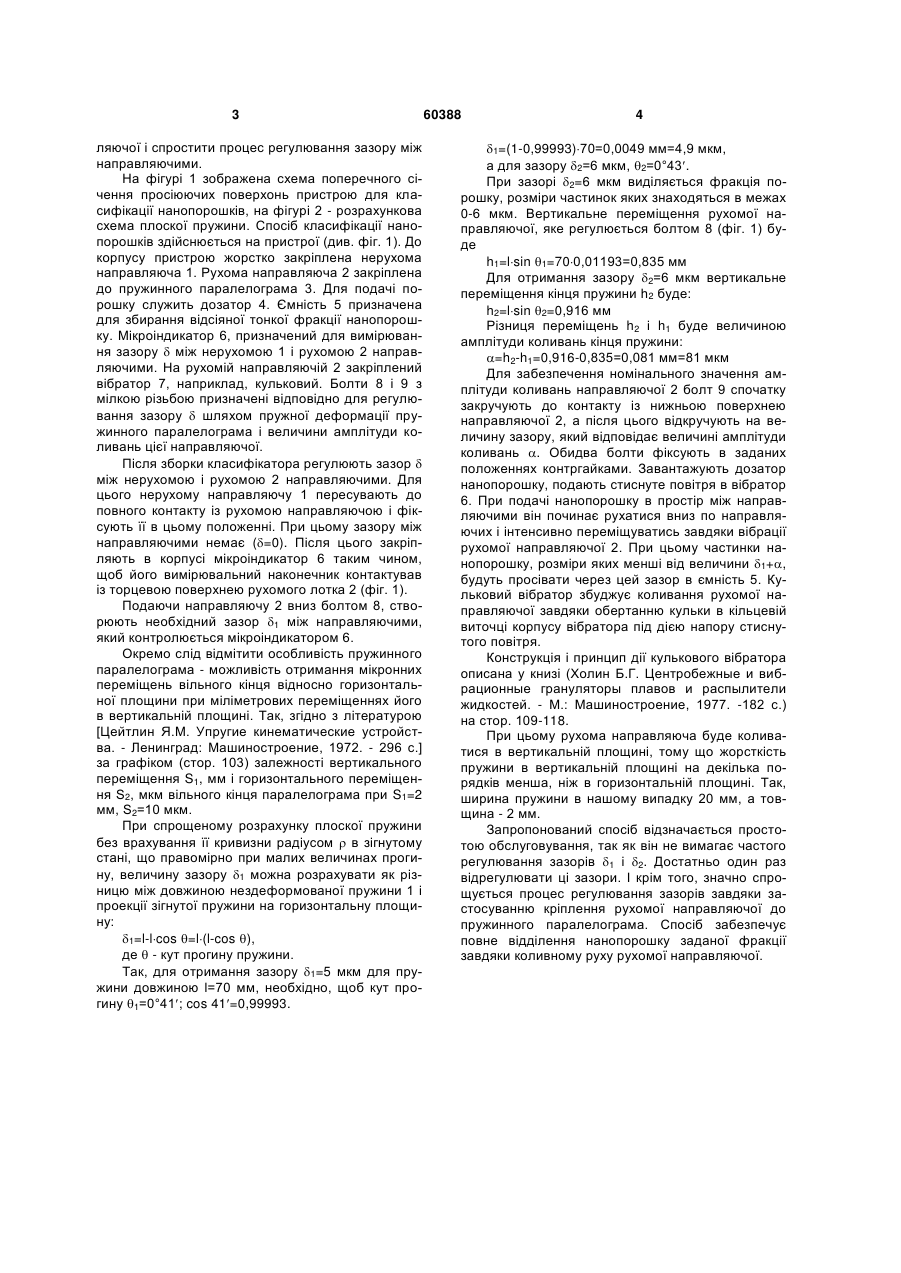

1. Спосіб класифікації нанопорошку, що включає дозовану подачу нанопорошку на просіюючі 3 ляючої і спростити процес регулювання зазору між направляючими. На фігурі 1 зображена схема поперечного січення просіюючих поверхонь пристрою для класифікації нанопорошків, на фігурі 2 - розрахункова схема плоскої пружини. Спосіб класифікації нанопорошків здійснюється на пристрої (див. фіг. 1). До корпусу пристрою жорстко закріплена нерухома направляюча 1. Рухома направляюча 2 закріплена до пружинного паралелограма 3. Для подачі порошку служить дозатор 4. Ємність 5 призначена для збирання відсіяної тонкої фракції нанопорошку. Мікроіндикатор 6, призначений для вимірювання зазору  між нерухомою 1 і рухомою 2 направляючими. На рухомій направляючій 2 закріплений вібратор 7, наприклад, кульковий. Болти 8 і 9 з мілкою різьбою призначені відповідно для регулювання зазору  шляхом пружної деформації пружинного паралелограма і величини амплітуди коливань цієї направляючої. Після зборки класифікатора регулюють зазор  між нерухомою і рухомою 2 направляючими. Для цього нерухому направляючу 1 пересувають до повного контакту із рухомою направляючою і фіксують її в цьому положенні. При цьому зазору між направляючими немає (=0). Після цього закріпляють в корпусі мікроіндикатор 6 таким чином, щоб його вимірювальний наконечник контактував із торцевою поверхнею рухомого лотка 2 (фіг. 1). Подаючи направляючу 2 вниз болтом 8, створюють необхідний зазор 1 між направляючими, який контролюється мікроіндикатором 6. Окремо слід відмітити особливість пружинного паралелограма - можливість отримання мікронних переміщень вільного кінця відносно горизонтальної площини при міліметрових переміщеннях його в вертикальній площині. Так, згідно з літературою [Цейтлин Я.М. Упругие кинематические устройства. - Ленинград: Машиностроение, 1972. - 296 с.] за графіком (стор. 103) залежності вертикального переміщення S1, мм і горизонтального переміщення S2, мкм вільного кінця паралелограма при S1=2 мм, S2=10 мкм. При спрощеному розрахунку плоскої пружини без врахування її кривизни радіусом  в зігнутому стані, що правомірно при малих величинах прогину, величину зазору 1 можна розрахувати як різницю між довжиною нездеформованої пружини 1 і проекції зігнутої пружини на горизонтальну площину: 1=l-lcos =l(l-cos ), де  - кут прогину пружини. Так, для отримання зазору 1=5 мкм для пружини довжиною l=70 мм, необхідно, щоб кут прогину 1=0°41; cos 41=0,99993. 60388 4 1=(1-0,99993)70=0,0049 мм=4,9 мкм, а для зазору 2=6 мкм, 2=0°43. При зазорі 2=6 мкм виділяється фракція порошку, розміри частинок яких знаходяться в межах 0-6 мкм. Вертикальне переміщення рухомої направляючої, яке регулюється болтом 8 (фіг. 1) буде h1=lsin 1=700,01193=0,835 мм Для отримання зазору 2=6 мкм вертикальне переміщення кінця пружини h2 буде: h2=lsin 2=0,916 мм Різниця переміщень h2 і h1 буде величиною амплітуди коливань кінця пружини: =h2-h1=0,916-0,835=0,081 мм=81 мкм Для забезпечення номінального значення амплітуди коливань направляючої 2 болт 9 спочатку закручують до контакту із нижньою поверхнею направляючої 2, а після цього відкручують на величину зазору, який відповідає величині амплітуди коливань . Обидва болти фіксують в заданих положеннях контргайками. Завантажують дозатор нанопорошку, подають стиснуте повітря в вібратор 6. При подачі нанопорошку в простір між направляючими він починає рухатися вниз по направляючих і інтенсивно переміщуватись завдяки вібрації рухомої направляючої 2. При цьому частинки нанопорошку, розміри яких менші від величини 1+, будуть просівати через цей зазор в ємність 5. Кульковий вібратор збуджує коливання рухомої направляючої завдяки обертанню кульки в кільцевій виточці корпусу вібратора під дією напору стиснутого повітря. Конструкція і принцип дії кулькового вібратора описана у книзі (Холин Б.Г. Центробежные и вибрационные грануляторы плавов и распылители жидкостей. - М.: Машиностроение, 1977. -182 с.) на стор. 109-118. При цьому рухома направляюча буде коливатися в вертикальній площині, тому що жорсткість пружини в вертикальній площині на декілька порядків менша, ніж в горизонтальній площині. Так, ширина пружини в нашому випадку 20 мм, а товщина - 2 мм. Запропонований спосіб відзначається простотою обслуговування, так як він не вимагає частого регулювання зазорів 1 і 2. Достатньо один раз відрегулювати ці зазори. І крім того, значно спрощується процес регулювання зазорів завдяки застосуванню кріплення рухомої направляючої до пружинного паралелограма. Спосіб забезпечує повне відділення нанопорошку заданої фракції завдяки коливному руху рухомої направляючої. 5 Комп’ютерна верстка Л. Купенко 60388 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
