Захисний елемент (варіанти), спосіб виготовлення захисного елемента, захищений від підробки документ та банкнота з захисним елементом

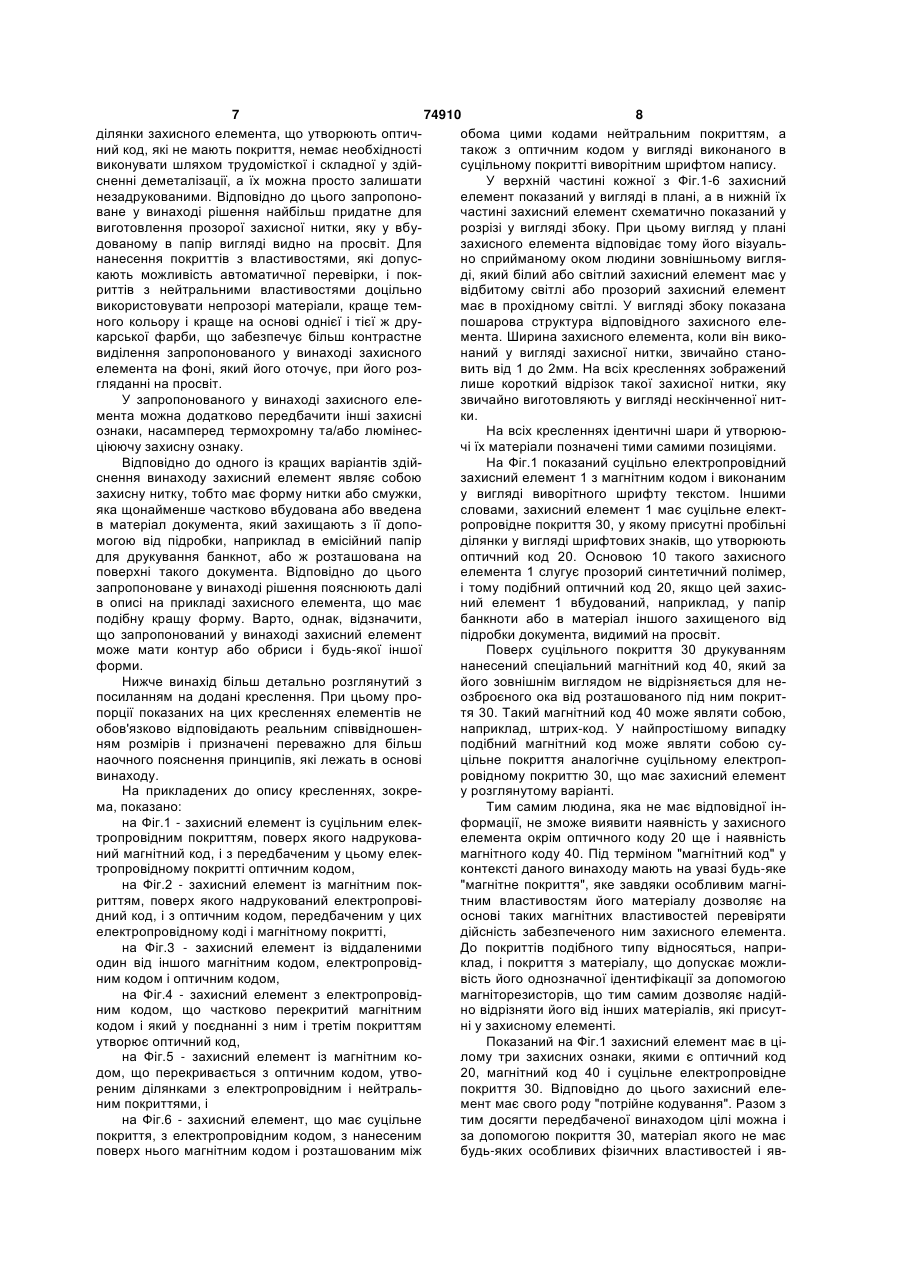

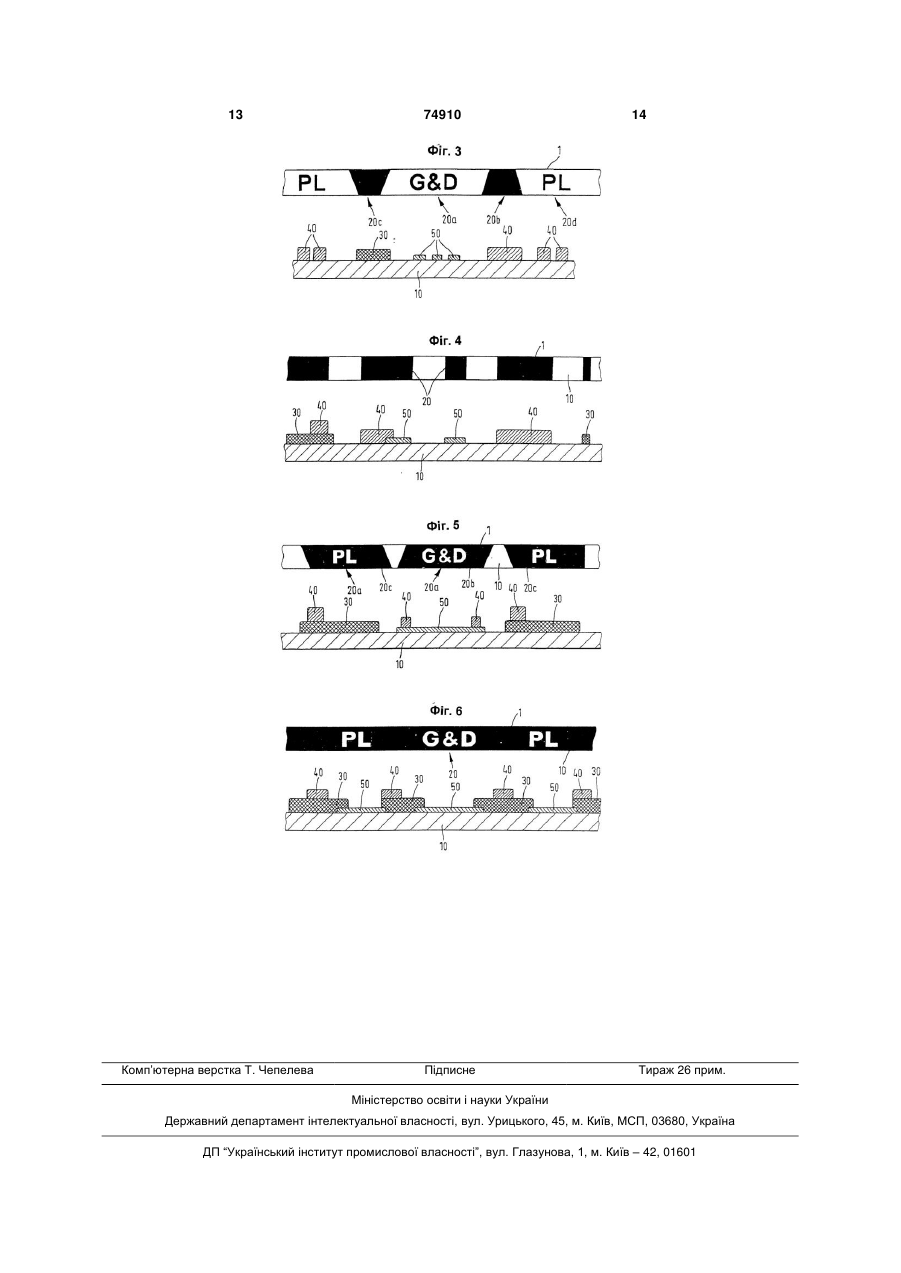

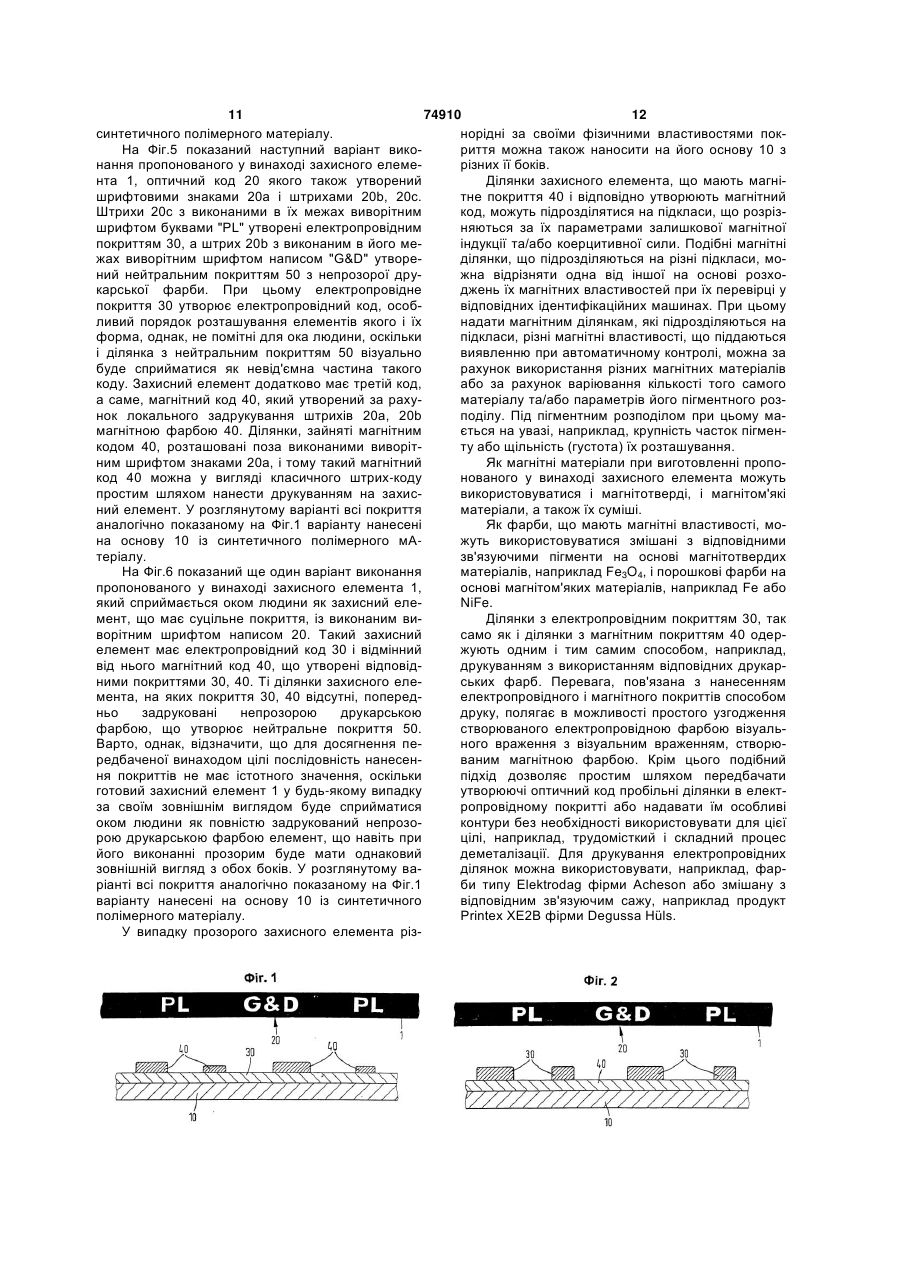

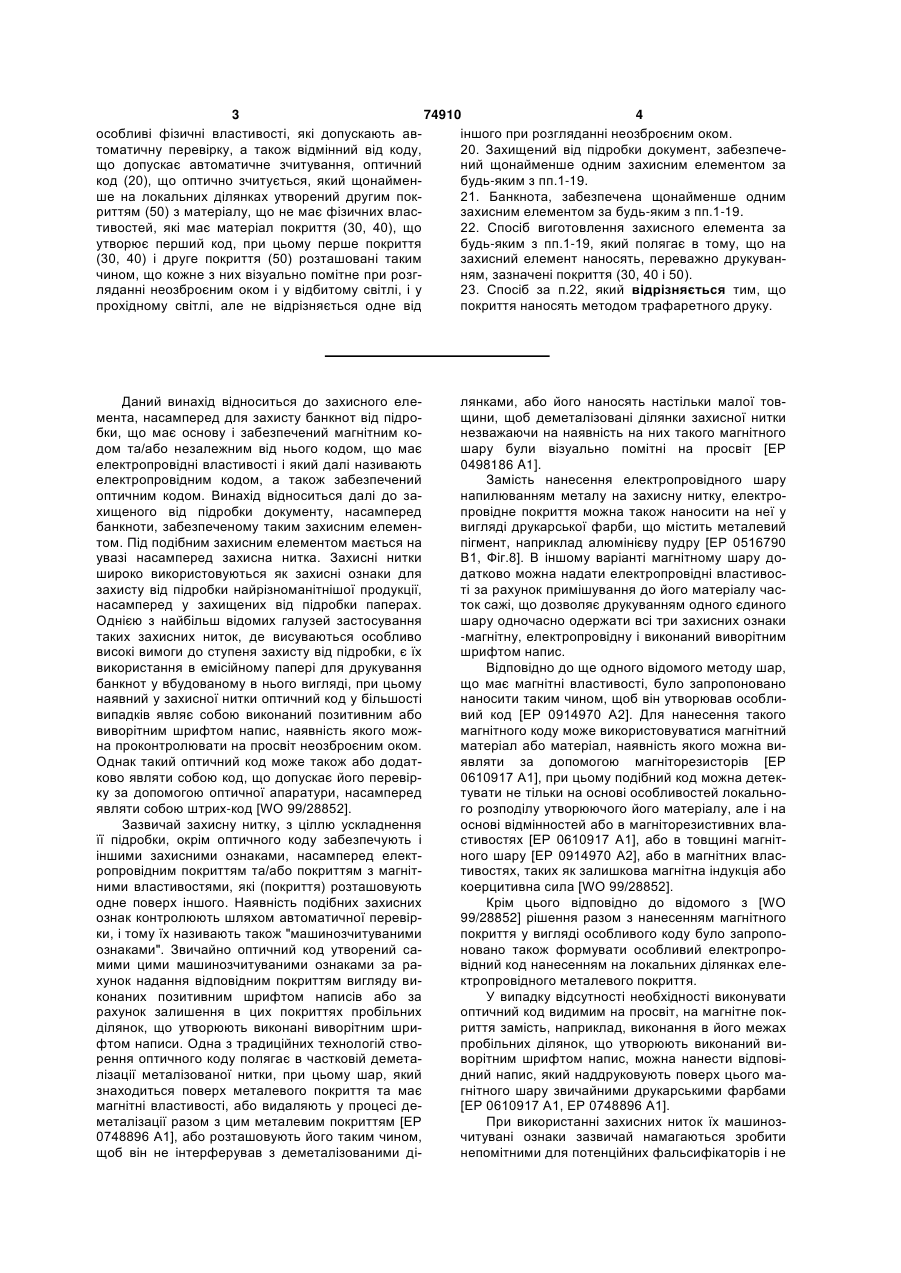

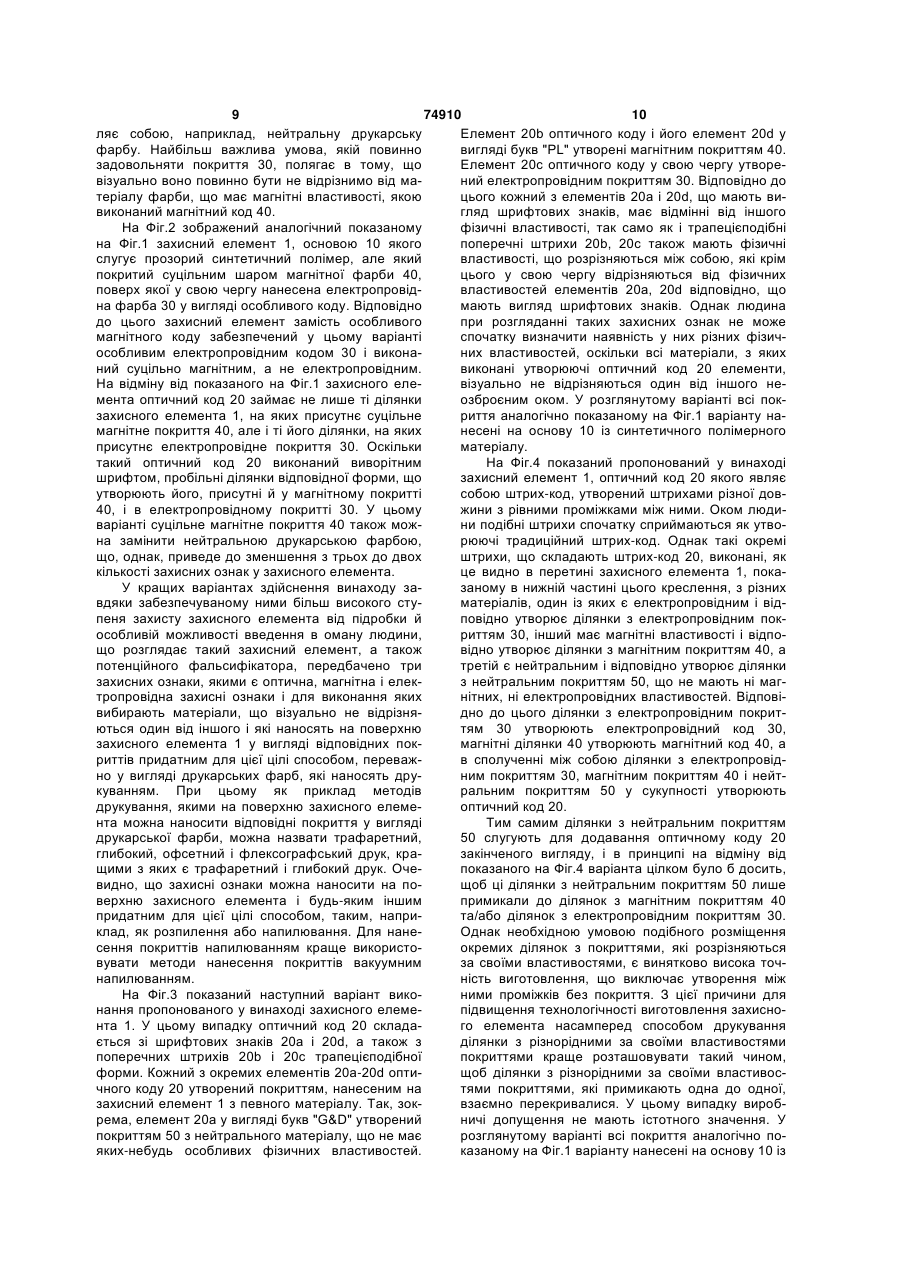

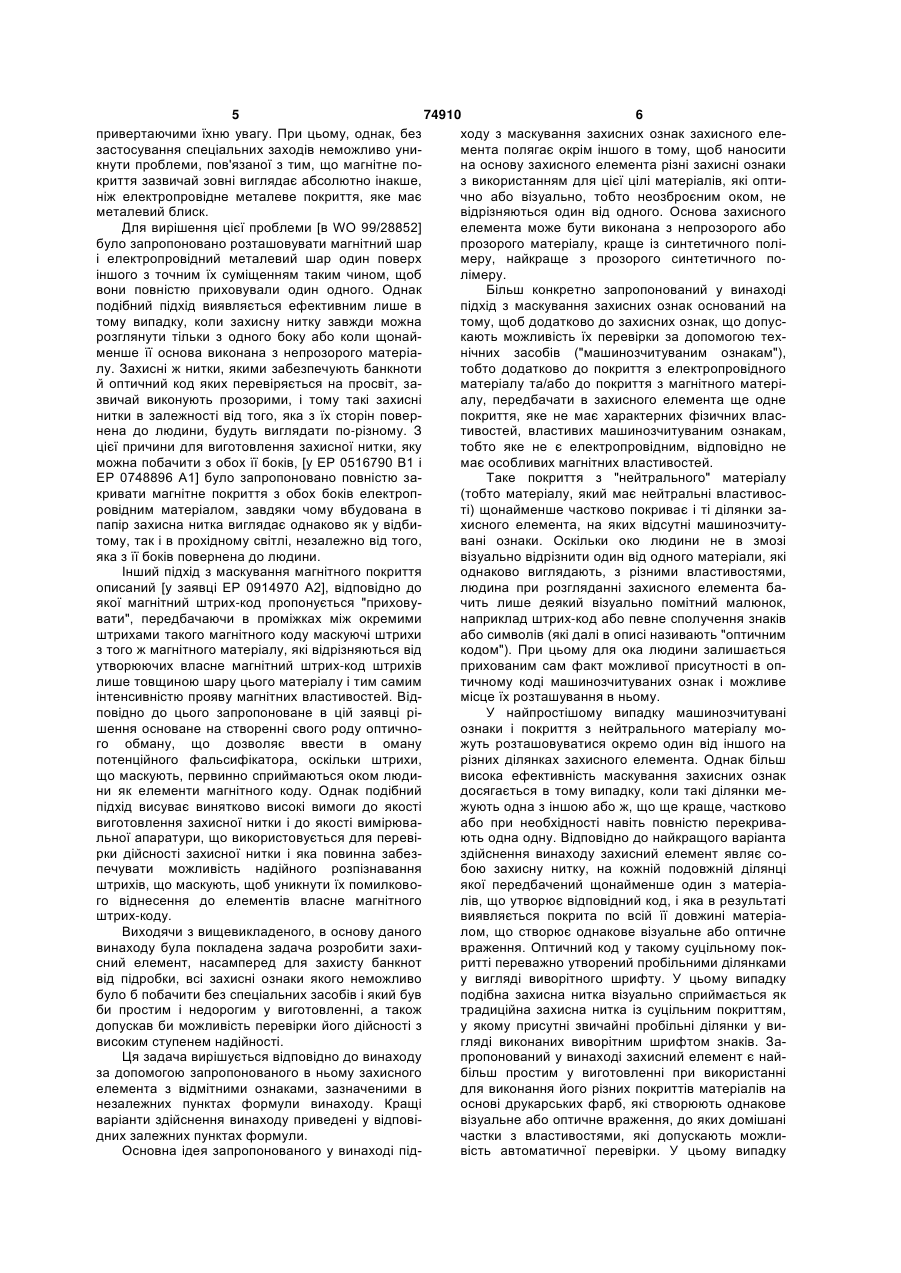

1. Захисний елемент (1), що має основу (10), на яку нанесене перше покриття (40) з магнітного матеріалу, що утворює перший код і друге покриття (30) з електропровідного матеріалу, що утворює другий код, а також забезпечений третім оптичним кодом (20), що оптично зчитується, який щонайменше на локальних ділянках утворений третім покриттям (50) з немагнітного та неелектропровідного матеріалу, яке покриває щонайменше окремі ділянки захисного елемента, не покриті першим та/або другим покриттям, при цьому всі три зазначених покриття (30, 40 і 50) не відрізняються одне від іншого при розгляданні неозброєним оком. 2. Захисний елемент за п.1, який відрізняється тим, що основа виконана з прозорого синтетичного полімеру. 3. Захисний елемент за пп.1 або 2, який відрізняється тим, що виконаний у вигляді нитки або смужки. 4. Захисний елемент за будь-яким з пп.1-3, який відрізняється тим, що покриття (50) з немагнітного та неелектропровідного матеріалу частково або повністю перекривається з покриттям (40), що утворює перший код та/або покриттям (30), що утворює другий код. 5. Захисний елемент за будь-яким з пп.1-3, який відрізняється тим, що покриття (50) з немагнітного і неелектропровідного матеріалу впритул примикає до покриття (40), що утворює перший код та/або покриття (30), що утворює другий код. 6. Захисний елемент за будь-яким з пп.1-3, який відрізняється тим, що всі три покриття (30, 40 і 50) взаємно не перекриваються. 7. Захисний елемент за будь-яким з пп.1-6, який 2 (19) 1 3 74910 4 особливі фізичні властивості, які допускають авіншого при розгляданні неозброєним оком. томатичну перевірку, а також відмінний від коду, 20. Захищений від підробки документ, забезпечещо допускає автоматичне зчитування, оптичний ний щонайменше одним захисним елементом за код (20), що оптично зчитується, який щонайменбудь-яким з пп.1-19. ше на локальних ділянках утворений другим пок21. Банкнота, забезпечена щонайменше одним риттям (50) з матеріалу, що не має фізичних власзахисним елементом за будь-яким з пп.1-19. тивостей, які має матеріал покриття (30, 40), що 22. Спосіб виготовлення захисного елемента за утворює перший код, при цьому перше покриття будь-яким з пп.1-19, який полягає в тому, що на (30, 40) і друге покриття (50) розташовані таким захисний елемент наносять, переважно друкуванчином, що кожне з них візуально помітне при розгням, зазначені покриття (30, 40 і 50). 23. Спосіб за п.22, який відрізняється тим, що ляданні неозброєним оком і у відбитому світлі, і у прохідному світлі, але не відрізняється одне від покриття наносять методом трафаретного друку. Даний винахід відноситься до захисного елемента, насамперед для захисту банкнот від підробки, що має основу і забезпечений магнітним кодом та/або незалежним від нього кодом, що має електропровідні властивості і який далі називають електропровідним кодом, а також забезпечений оптичним кодом. Винахід відноситься далі до захищеного від підробки документу, насамперед банкноти, забезпеченому таким захисним елементом. Під подібним захисним елементом мається на увазі насамперед захисна нитка. Захисні нитки широко використовуються як захисні ознаки для захисту від підробки найрізноманітнішої продукції, насамперед у захищених від підробки паперах. Однією з найбільш відомих галузей застосування таких захисних ниток, де висуваються особливо високі вимоги до ступеня захисту від підробки, є їх використання в емісійному папері для друкування банкнот у вбудованому в нього вигляді, при цьому наявний у захисної нитки оптичний код у більшості випадків являє собою виконаний позитивним або виворітним шрифтом напис, наявність якого можна проконтролювати на просвіт неозброєним оком. Однак такий оптичний код може також або додатково являти собою код, що допускає його перевірку за допомогою оптичної апаратури, насамперед являти собою штрих-код [WO 99/28852]. Зазвичай захисну нитку, з ціллю ускладнення її підробки, окрім оптичного коду забезпечують і іншими захисними ознаками, насамперед електропровідним покриттям та/або покриттям з магнітними властивостями, які (покриття) розташовують одне поверх іншого. Наявність подібних захисних ознак контролюють шляхом автоматичної перевірки, і тому їх називають також "машинозчитуваними ознаками". Звичайно оптичний код утворений самими цими машинозчитуваними ознаками за рахунок надання відповідним покриттям вигляду виконаних позитивним шрифтом написів або за рахунок залишення в цих покриттях пробільних ділянок, що утворюють виконані виворітним шрифтом написи. Одна з традиційних технологій створення оптичного коду полягає в частковій деметалізації металізованої нитки, при цьому шар, який знаходиться поверх металевого покриття та має магнітні властивості, або видаляють у процесі деметалізації разом з цим металевим покриттям [ЕР 0748896 A1], або розташовують його таким чином, щоб він не інтерферував з деметалізованими ді лянками, або його наносять настільки малої товщини, щоб деметалізовані ділянки захисної нитки незважаючи на наявність на них такого магнітного шару були візуально помітні на просвіт [ЕР 0498186 A1]. Замість нанесення електропровідного шару напилюванням металу на захисну нитку, електропровідне покриття можна також наносити на неї у вигляді друкарської фарби, що містить металевий пігмент, наприклад алюмінієву пудру [ЕР 0516790 В1, Фіг.8]. В іншому варіанті магнітному шару додатково можна надати електропровідні властивості за рахунок примішування до його матеріалу часток сажі, що дозволяє друкуванням одного єдиного шару одночасно одержати всі три захисних ознаки -магнітну, електропровідну і виконаний виворітним шрифтом напис. Відповідно до ще одного відомого методу шар, що має магнітні властивості, було запропоновано наносити таким чином, щоб він утворював особливий код [ЕР 0914970 А2]. Для нанесення такого магнітного коду може використовуватися магнітний матеріал або матеріал, наявність якого можна виявляти за допомогою магніторезисторів [ЕР 0610917 A1], при цьому подібний код можна детектувати не тільки на основі особливостей локального розподілу утворюючого його матеріалу, але і на основі відмінностей або в магніторезистивних властивостях [ЕР 0610917 A1], або в товщині магнітного шару [ЕР 0914970 А2], або в магнітних властивостях, таких як залишкова магнітна індукція або коерцитивна сила [WO 99/28852]. Крім цього відповідно до відомого з [WO 99/28852] рішення разом з нанесенням магнітного покриття у вигляді особливого коду було запропоновано також формувати особливий електропровідний код нанесенням на локальних ділянках електропровідного металевого покриття. У випадку відсутності необхідності виконувати оптичний код видимим на просвіт, на магнітне покриття замість, наприклад, виконання в його межах пробільних ділянок, що утворюють виконаний виворітним шрифтом напис, можна нанести відповідний напис, який наддруковують поверх цього магнітного шару звичайними друкарськими фарбами [ЕР 0610917 A1, ЕР 0748896 A1]. При використанні захисних ниток їх машинозчитувані ознаки зазвичай намагаються зробити непомітними для потенційних фальсифікаторів і не 5 74910 6 привертаючими їхню увагу. При цьому, однак, без ходу з маскування захисних ознак захисного елезастосування спеціальних заходів неможливо унимента полягає окрім іншого в тому, щоб наносити кнути проблеми, пов'язаної з тим, що магнітне пона основу захисного елемента різні захисні ознаки криття зазвичай зовні виглядає абсолютно інакше, з використанням для цієї цілі матеріалів, які оптиніж електропровідне металеве покриття, яке має чно або візуально, тобто неозброєним оком, не металевий блиск. відрізняються один від одного. Основа захисного Для вирішення цієї проблеми [в WO 99/28852] елемента може бути виконана з непрозорого або було запропоновано розташовувати магнітний шар прозорого матеріалу, краще із синтетичного поліі електропровідний металевий шар один поверх меру, найкраще з прозорого синтетичного поіншого з точним їх суміщенням таким чином, щоб лімеру. вони повністю приховували один одного. Однак Більш конкретно запропонований у винаході подібний підхід виявляється ефективним лише в підхід з маскування захисних ознак оснований на тому випадку, коли захисну нитку завжди можна тому, щоб додатково до захисних ознак, що допусрозглянути тільки з одного боку або коли щонайкають можливість їх перевірки за допомогою техменше її основа виконана з непрозорого матеріанічних засобів ("машинозчитуваним ознакам"), лу. Захисні ж нитки, якими забезпечують банкноти тобто додатково до покриття з електропровідного й оптичний код яких перевіряється на просвіт, заматеріалу та/або до покриття з магнітного матерізвичай виконують прозорими, і тому такі захисні алу, передбачати в захисного елемента ще одне нитки в залежності від того, яка з їх сторін поверпокриття, яке не має характерних фізичних власнена до людини, будуть виглядати по-різному. З тивостей, властивих машинозчитуваним ознакам, цієї причини для виготовлення захисної нитки, яку тобто яке не є електропровідним, відповідно не можна побачити з обох її боків, [у ЕР 0516790 В1 і має особливих магнітних властивостей. ЕР 0748896 A1] було запропоновано повністю заТаке покриття з "нейтрального" матеріалу кривати магнітне покриття з обох боків електроп(тобто матеріалу, який має нейтральні властивосровідним матеріалом, завдяки чому вбудована в ті) щонайменше частково покриває і ті ділянки запапір захисна нитка виглядає однаково як у відбихисного елемента, на яких відсутні машинозчитутому, так і в прохідному світлі, незалежно від того, вані ознаки. Оскільки око людини не в змозі яка з її боків повернена до людини. візуально відрізнити один від одного матеріали, які Інший підхід з маскування магнітного покриття однаково виглядають, з різними властивостями, описаний [у заявці ЕР 0914970 А2], відповідно до людина при розгляданні захисного елемента баякої магнітний штрих-код пропонується "приховучить лише деякий візуально помітний малюнок, вати", передбачаючи в проміжках між окремими наприклад штрих-код або певне сполучення знаків штрихами такого магнітного коду маскуючі штрихи або символів (які далі в описі називають "оптичним з того ж магнітного матеріалу, які відрізняються від кодом"). При цьому для ока людини залишається утворюючих власне магнітний штрих-код штрихів прихованим сам факт можливої присутності в оплише товщиною шару цього матеріалу і тим самим тичному коді машинозчитуваних ознак і можливе інтенсивністю прояву магнітних властивостей. Відмісце їх розташування в ньому. повідно до цього запропоноване в цій заявці ріУ найпростішому випадку машинозчитувані шення основане на створенні свого роду оптичноознаки і покриття з нейтрального матеріалу мого обману, що дозволяє ввести в оману жуть розташовуватися окремо один від іншого на потенційного фальсифікатора, оскільки штрихи, різних ділянках захисного елемента. Однак більш що маскують, первинно сприймаються оком людивисока ефективність маскування захисних ознак ни як елементи магнітного коду. Однак подібний досягається в тому випадку, коли такі ділянки мепідхід висуває винятково високі вимоги до якості жують одна з іншою або ж, що ще краще, частково виготовлення захисної нитки і до якості вимірюваабо при необхідності навіть повністю перекривальної апаратури, що використовується для перевіють одна одну. Відповідно до найкращого варіанта рки дійсності захисної нитки і яка повинна забезздійснення винаходу захисний елемент являє сопечувати можливість надійного розпізнавання бою захисну нитку, на кожній подовжній ділянці штрихів, що маскують, щоб уникнути їх помилковоякої передбачений щонайменше один з матеріаго віднесення до елементів власне магнітного лів, що утворює відповідний код, і яка в результаті штрих-коду. виявляється покрита по всій її довжині матеріаВиходячи з вищевикладеного, в основу даного лом, що створює однакове візуальне або оптичне винаходу була покладена задача розробити захивраження. Оптичний код у такому суцільному поксний елемент, насамперед для захисту банкнот ритті переважно утворений пробільними ділянками від підробки, всі захисні ознаки якого неможливо у вигляді виворітного шрифту. У цьому випадку було б побачити без спеціальних засобів і який був подібна захисна нитка візуально сприймається як би простим і недорогим у виготовленні, а також традиційна захисна нитка із суцільним покриттям, допускав би можливість перевірки його дійсності з у якому присутні звичайні пробільні ділянки у вивисоким ступенем надійності. гляді виконаних виворітним шрифтом знаків. ЗаЦя задача вирішується відповідно до винаходу пропонований у винаході захисний елемент є найза допомогою запропонованого в ньому захисного більш простим у виготовленні при використанні елемента з відмітними ознаками, зазначеними в для виконання його різних покриттів матеріалів на незалежних пунктах формули винаходу. Кращі основі друкарських фарб, які створюють однакове варіанти здійснення винаходу приведені у відповівізуальне або оптичне враження, до яких домішані дних залежних пунктах формули. частки з властивостями, які допускають можлиОсновна ідея запропонованого у винаході підвість автоматичної перевірки. У цьому випадку 7 74910 8 ділянки захисного елемента, що утворюють оптичобома цими кодами нейтральним покриттям, а ний код, які не мають покриття, немає необхідності також з оптичним кодом у вигляді виконаного в виконувати шляхом трудомісткої і складної у здійсуцільному покритті виворітним шрифтом напису. сненні деметалізації, а їх можна просто залишати У верхній частині кожної з Фіг.1-6 захисний незадрукованими. Відповідно до цього запропоноелемент показаний у вигляді в плані, а в нижній їх ване у винаході рішення найбільш придатне для частині захисний елемент схематично показаний у виготовлення прозорої захисної нитки, яку у вбурозрізі у вигляді збоку. При цьому вигляд у плані дованому в папір вигляді видно на просвіт. Для захисного елемента відповідає тому його візуальнанесення покриттів з властивостями, які допусно сприйманому оком людини зовнішньому виглякають можливість автоматичної перевірки, і покді, який білий або світлий захисний елемент має у риттів з нейтральними властивостями доцільно відбитому світлі або прозорий захисний елемент використовувати непрозорі матеріали, краще теммає в прохідному світлі. У вигляді збоку показана ного кольору і краще на основі однієї і тієї ж друпошарова структура відповідного захисного елекарської фарби, що забезпечує більш контрастне мента. Ширина захисного елемента, коли він виковиділення запропонованого у винаході захисного наний у вигляді захисної нитки, звичайно станоелемента на фоні, який його оточує, при його розвить від 1 до 2мм. На всіх кресленнях зображений гляданні на просвіт. лише короткий відрізок такої захисної нитки, яку У запропонованого у винаході захисного елезвичайно виготовляють у вигляді нескінченної нитмента можна додатково передбачити інші захисні ки. ознаки, насамперед термохромну та/або люмінесНа всіх кресленнях ідентичні шари й утворююціюючу захисну ознаку. чі їх матеріали позначені тими самими позиціями. Відповідно до одного із кращих варіантів здійНа Фіг.1 показаний суцільно електропровідний снення винаходу захисний елемент являє собою захисний елемент 1 з магнітним кодом і виконаним захисну нитку, тобто має форму нитки або смужки, у вигляді виворітного шрифту текстом. Іншими яка щонайменше частково вбудована або введена словами, захисний елемент 1 має суцільне електв матеріал документа, який захищають з її допоропровідне покриття 30, у якому присутні пробільні могою від підробки, наприклад в емісійний папір ділянки у вигляді шрифтових знаків, що утворюють для друкування банкнот, або ж розташована на оптичний код 20. Основою 10 такого захисного поверхні такого документа. Відповідно до цього елемента 1 слугує прозорий синтетичний полімер, запропоноване у винаході рішення пояснюють далі і тому подібний оптичний код 20, якщо цей захисв описі на прикладі захисного елемента, що має ний елемент 1 вбудований, наприклад, у папір подібну кращу форму. Варто, однак, відзначити, банкноти або в матеріал іншого захищеного від що запропонований у винаході захисний елемент підробки документа, видимий на просвіт. може мати контур або обриси і будь-якої іншої Поверх суцільного покриття 30 друкуванням форми. нанесений спеціальний магнітний код 40, який за Нижче винахід більш детально розглянутий з його зовнішнім виглядом не відрізняється для непосиланням на додані креслення. При цьому проозброєного ока від розташованого під ним покритпорції показаних на цих кресленнях елементів не тя 30. Такий магнітний код 40 може являти собою, обов'язково відповідають реальним співвідношеннаприклад, штрих-код. У найпростішому випадку ням розмірів і призначені переважно для більш подібний магнітний код може являти собою сунаочного пояснення принципів, які лежать в основі цільне покриття аналогічне суцільному електропвинаходу. ровідному покриттю 30, що має захисний елемент На прикладених до опису кресленнях, зокреу розглянутому варіанті. ма, показано: Тим самим людина, яка не має відповідної інна Фіг.1 - захисний елемент із суцільним елекформації, не зможе виявити наявність у захисного тропровідним покриттям, поверх якого надруковаелемента окрім оптичного коду 20 ще і наявність ний магнітний код, і з передбаченим у цьому елекмагнітного коду 40. Під терміном "магнітний код" у тропровідному покритті оптичним кодом, контексті даного винаходу мають на увазі будь-яке на Фіг.2 - захисний елемент із магнітним пок"магнітне покриття", яке завдяки особливим магніриттям, поверх якого надрукований електропровітним властивостям його матеріалу дозволяє на дний код, і з оптичним кодом, передбаченим у цих основі таких магнітних властивостей перевіряти електропровідному коді і магнітному покритті, дійсність забезпеченого ним захисного елемента. на Фіг.3 - захисний елемент із віддаленими До покриттів подібного типу відносяться, наприодин від іншого магнітним кодом, електропровідклад, і покриття з матеріалу, що допускає можлиним кодом і оптичним кодом, вість його однозначної ідентифікації за допомогою на Фіг.4 - захисний елемент з електропровідмагніторезисторів, що тим самим дозволяє надійним кодом, що частково перекритий магнітним но відрізняти його від інших матеріалів, які присуткодом і який у поєднанні з ним і третім покриттям ні у захисному елементі. утворює оптичний код, Показаний на Фіг.1 захисний елемент має в ціна Фіг.5 - захисний елемент із магнітним колому три захисних ознаки, якими є оптичний код дом, що перекривається з оптичним кодом, утво20, магнітний код 40 і суцільне електропровідне реним ділянками з електропровідним і нейтральпокриття 30. Відповідно до цього захисний еленим покриттями, і мент має свого роду "потрійне кодування". Разом з на Фіг.6 - захисний елемент, що має суцільне тим досягти передбаченої винаходом цілі можна і покриття, з електропровідним кодом, з нанесеним за допомогою покриття 30, матеріал якого не має поверх нього магнітним кодом і розташованим між будь-яких особливих фізичних властивостей і яв 9 74910 10 ляє собою, наприклад, нейтральну друкарську Елемент 20b оптичного коду і його елемент 20d у фарбу. Найбільш важлива умова, якій повинно вигляді букв "PL" утворені магнітним покриттям 40. задовольняти покриття 30, полягає в тому, що Елемент 20с оптичного коду у свою чергу утворевізуально воно повинно бути не відрізнимо від маний електропровідним покриттям 30. Відповідно до теріалу фарби, що має магнітні властивості, якою цього кожний з елементів 20а і 20d, що мають вивиконаний магнітний код 40. гляд шрифтових знаків, має відмінні від іншого На Фіг.2 зображений аналогічний показаному фізичні властивості, так само як і трапецієподібні на Фіг.1 захисний елемент 1, основою 10 якого поперечні штрихи 20b, 20с також мають фізичні слугує прозорий синтетичний полімер, але який властивості, що розрізняються між собою, які крім покритий суцільним шаром магнітної фарби 40, цього у свою чергу відрізняються від фізичних поверх якої у свою чергу нанесена електропровідвластивостей елементів 20а, 20d відповідно, що на фарба 30 у вигляді особливого коду. Відповідно мають вигляд шрифтових знаків. Однак людина до цього захисний елемент замість особливого при розгляданні таких захисних ознак не може магнітного коду забезпечений у цьому варіанті спочатку визначити наявність у них різних фізичособливим електропровідним кодом 30 і виконаних властивостей, оскільки всі матеріали, з яких ний суцільно магнітним, а не електропровідним. виконані утворюючі оптичний код 20 елементи, На відміну від показаного на Фіг.1 захисного елевізуально не відрізняються один від іншого немента оптичний код 20 займає не лише ті ділянки озброєним оком. У розглянутому варіанті всі покзахисного елемента 1, на яких присутнє суцільне риття аналогічно показаному на Фіг.1 варіанту намагнітне покриття 40, але і ті його ділянки, на яких несені на основу 10 із синтетичного полімерного присутнє електропровідне покриття 30. Оскільки матеріалу. такий оптичний код 20 виконаний виворітним На Фіг.4 показаний пропонований у винаході шрифтом, пробільні ділянки відповідної форми, що захисний елемент 1, оптичний код 20 якого являє утворюють його, присутні й у магнітному покритті собою штрих-код, утворений штрихами різної дов40, і в електропровідному покритті 30. У цьому жини з рівними проміжками між ними. Оком людиваріанті суцільне магнітне покриття 40 також можни подібні штрихи спочатку сприймаються як утвона замінити нейтральною друкарською фарбою, рюючі традиційний штрих-код. Однак такі окремі що, однак, приведе до зменшення з трьох до двох штрихи, що складають штрих-код 20, виконані, як кількості захисних ознак у захисного елемента. це видно в перетині захисного елемента 1, покаУ кращих варіантах здійснення винаходу зазаному в нижній частині цього креслення, з різних вдяки забезпечуваному ними більш високого стуматеріалів, один із яких є електропровідним і відпеня захисту захисного елемента від підробки й повідно утворює ділянки з електропровідним покособливій можливості введення в оману людини, риттям 30, інший має магнітні властивості і відпощо розглядає такий захисний елемент, а також відно утворює ділянки з магнітним покриттям 40, а потенційного фальсифікатора, передбачено три третій є нейтральним і відповідно утворює ділянки захисних ознаки, якими є оптична, магнітна і елекз нейтральним покриттям 50, що не мають ні магтропровідна захисні ознаки і для виконання яких нітних, ні електропровідних властивостей. Відповівибирають матеріали, що візуально не відрізнядно до цього ділянки з електропровідним покритються один від іншого і які наносять на поверхню тям 30 утворюють електропровідний код 30, захисного елемента 1 у вигляді відповідних покмагнітні ділянки 40 утворюють магнітний код 40, а риттів придатним для цієї цілі способом, переважв сполученні між собою ділянки з електропровідно у вигляді друкарських фарб, які наносять друним покриттям 30, магнітним покриттям 40 і нейткуванням. При цьому як приклад методів ральним покриттям 50 у сукупності утворюють друкування, якими на поверхню захисного елемеоптичний код 20. нта можна наносити відповідні покриття у вигляді Тим самим ділянки з нейтральним покриттям друкарської фарби, можна назвати трафаретний, 50 слугують для додавання оптичному коду 20 глибокий, офсетний і флексографський друк, кразакінченого вигляду, і в принципі на відміну від щими з яких є трафаретний і глибокий друк. Очепоказаного на Фіг.4 варіанта цілком було б досить, видно, що захисні ознаки можна наносити на пощоб ці ділянки з нейтральним покриттям 50 лише верхню захисного елемента і будь-яким іншим примикали до ділянок з магнітним покриттям 40 придатним для цієї цілі способом, таким, наприта/або ділянок з електропровідним покриттям 30. клад, як розпилення або напилювання. Для нанеОднак необхідною умовою подібного розміщення сення покриттів напилюванням краще використоокремих ділянок з покриттями, які розрізняються вувати методи нанесення покриттів вакуумним за своїми властивостями, є винятково висока точнапилюванням. ність виготовлення, що виключає утворення між На Фіг.3 показаний наступний варіант виконими проміжків без покриття. З цієї причини для нання пропонованого у винаході захисного елемепідвищення технологічності виготовлення захиснонта 1. У цьому випадку оптичний код 20 складаго елемента насамперед способом друкування ється зі шрифтових знаків 20а і 20d, а також з ділянки з різнорідними за своїми властивостями поперечних штрихів 20b і 20с трапецієподібної покриттями краще розташовувати такий чином, форми. Кожний з окремих елементів 20а-20d оптищоб ділянки з різнорідними за своїми властивосчного коду 20 утворений покриттям, нанесеним на тями покриттями, які примикають одна до одної, захисний елемент 1 з певного матеріалу. Так, зоквзаємно перекривалися. У цьому випадку виробрема, елемент 20а у вигляді букв "G&D" утворений ничі допущення не мають істотного значення. У покриттям 50 з нейтрального матеріалу, що не має розглянутому варіанті всі покриття аналогічно пояких-небудь особливих фізичних властивостей. казаному на Фіг.1 варіанту нанесені на основу 10 із 11 74910 12 синтетичного полімерного матеріалу. норідні за своїми фізичними властивостями покНа Фіг.5 показаний наступний варіант викориття можна також наносити на його основу 10 з нання пропонованого у винаході захисного елемерізних її боків. нта 1, оптичний код 20 якого також утворений Ділянки захисного елемента, що мають магнішрифтовими знаками 20а і штрихами 20b, 20с. тне покриття 40 і відповідно утворюють магнітний Штрихи 20с з виконаними в їх межах виворітним код, можуть підрозділятися на підкласи, що розрізшрифтом буквами "PL" утворені електропровідним няються за їх параметрами залишкової магнітної покриттям 30, а штрих 20b з виконаним в його меіндукції та/або коерцитивної сили. Подібні магнітні жах виворітним шрифтом написом "G&D" утвореділянки, що підрозділяються на різні підкласи, моний нейтральним покриттям 50 з непрозорої дружна відрізняти одна від іншої на основі розхокарської фарби. При цьому електропровідне джень їх магнітних властивостей при їх перевірці у покриття 30 утворює електропровідний код, особвідповідних ідентифікаційних машинах. При цьому ливий порядок розташування елементів якого і їх надати магнітним ділянкам, які підрозділяються на форма, однак, не помітні для ока людини, оскільки підкласи, різні магнітні властивості, що піддаються і ділянка з нейтральним покриттям 50 візуально виявленню при автоматичному контролі, можна за буде сприйматися як невід'ємна частина такого рахунок використання різних магнітних матеріалів коду. Захисний елемент додатково має третій код, або за рахунок варіювання кількості того самого а саме, магнітний код 40, який утворений за рахуматеріалу та/або параметрів його пігментного рознок локального задрукування штрихів 20а, 20b поділу. Під пігментним розподілом при цьому мамагнітною фарбою 40. Ділянки, зайняті магнітним ється на увазі, наприклад, крупність часток пігменкодом 40, розташовані поза виконаними виворітту або щільність (густота) їх розташування. ним шрифтом знаками 20а, і тому такий магнітний Як магнітні матеріали при виготовленні пропокод 40 можна у вигляді класичного штрих-коду нованого у винаході захисного елемента можуть простим шляхом нанести друкуванням на захисвикористовуватися і магнітотверді, і магнітом'які ний елемент. У розглянутому варіанті всі покриття матеріали, а також їх суміші. аналогічно показаному на Фіг.1 варіанту нанесені Як фарби, що мають магнітні властивості, мона основу 10 із синтетичного полімерного мАжуть використовуватися змішані з відповідними теріалу. зв'язуючими пігменти на основі магнітотвердих На Фіг.6 показаний ще один варіант виконання матеріалів, наприклад Fe3O4, і порошкові фарби на пропонованого у винаході захисного елемента 1, основі магнітом'яких матеріалів, наприклад Fe або який сприймається оком людини як захисний елеNiFe. мент, що має суцільне покриття, із виконаним виДілянки з електропровідним покриттям 30, так ворітним шрифтом написом 20. Такий захисний само як і ділянки з магнітним покриттям 40 одерелемент має електропровідний код 30 і відмінний жують одним і тим самим способом, наприклад, від нього магнітний код 40, що утворені відповіддрукуванням з використанням відповідних друкарними покриттями 30, 40. Ті ділянки захисного елеських фарб. Перевага, пов'язана з нанесенням мента, на яких покриття 30, 40 відсутні, попеределектропровідного і магнітного покриттів способом ньо задруковані непрозорою друкарською друку, полягає в можливості простого узгодження фарбою, що утворює нейтральне покриття 50. створюваного електропровідною фарбою візуальВарто, однак, відзначити, що для досягнення пеного враження з візуальним враженням, створюредбаченої винаходом цілі послідовність нанесенваним магнітною фарбою. Крім цього подібний ня покриттів не має істотного значення, оскільки підхід дозволяє простим шляхом передбачати готовий захисний елемент 1 у будь-якому випадку утворюючі оптичний код пробільні ділянки в електза своїм зовнішнім виглядом буде сприйматися ропровідному покритті або надавати їм особливі оком людини як повністю задрукований непрозоконтури без необхідності використовувати для цієї рою друкарською фарбою елемент, що навіть при цілі, наприклад, трудомісткий і складний процес його виконанні прозорим буде мати однаковий деметалізації. Для друкування електропровідних зовнішній вигляд з обох боків. У розглянутому ваділянок можна використовувати, наприклад, фарріанті всі покриття аналогічно показаному на Фіг.1 би типу Elektrodag фірми Acheson або змішану з варіанту нанесені на основу 10 із синтетичного відповідним зв'язуючим сажу, наприклад продукт полімерного матеріалу. Printex ХЕ2В фірми Degussa Hüls. У випадку прозорого захисного елемента різ 13 Комп’ютерна верстка Т. Чепелева 74910 Підписне 14 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
