Упаковка для продукту, зокрема прального порошку

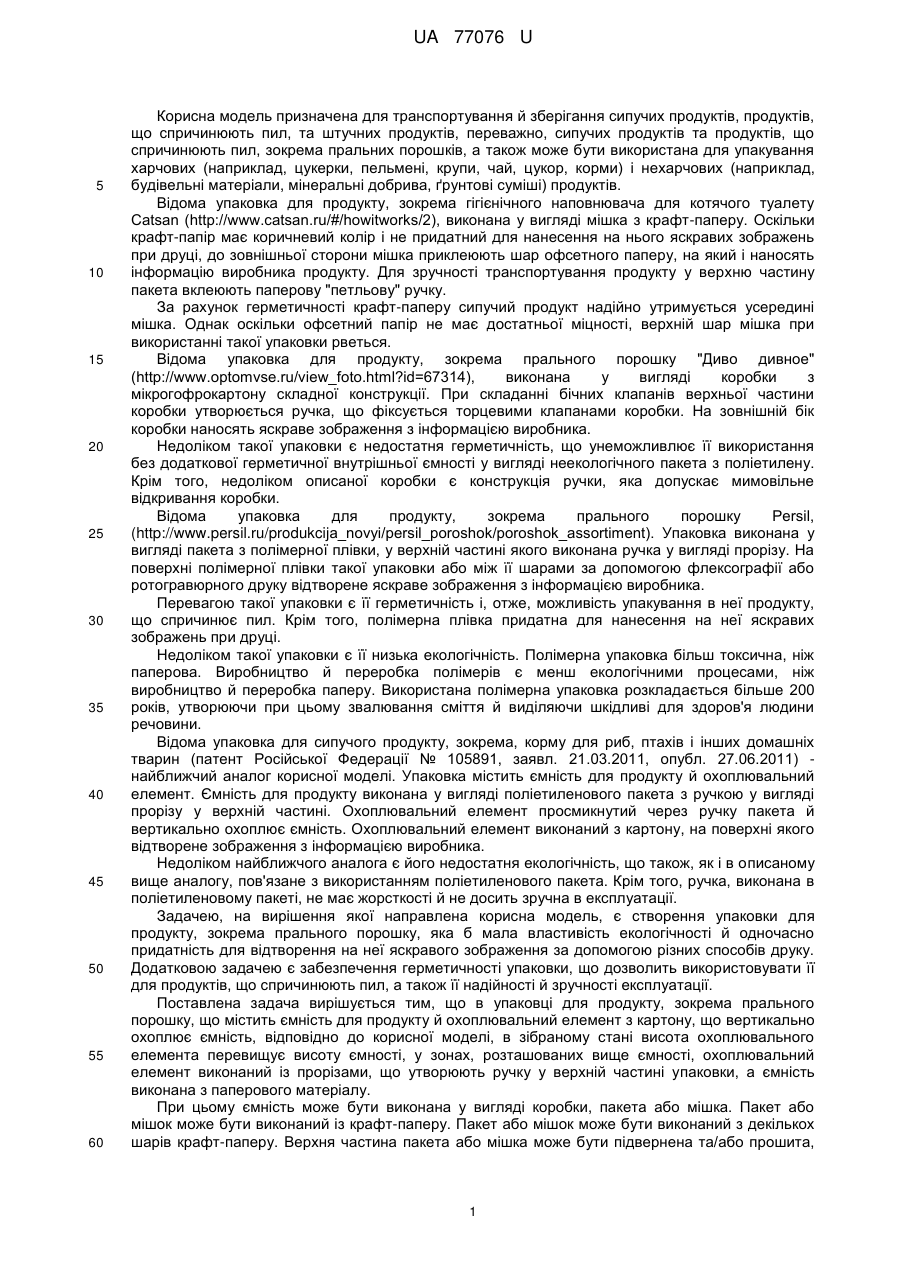

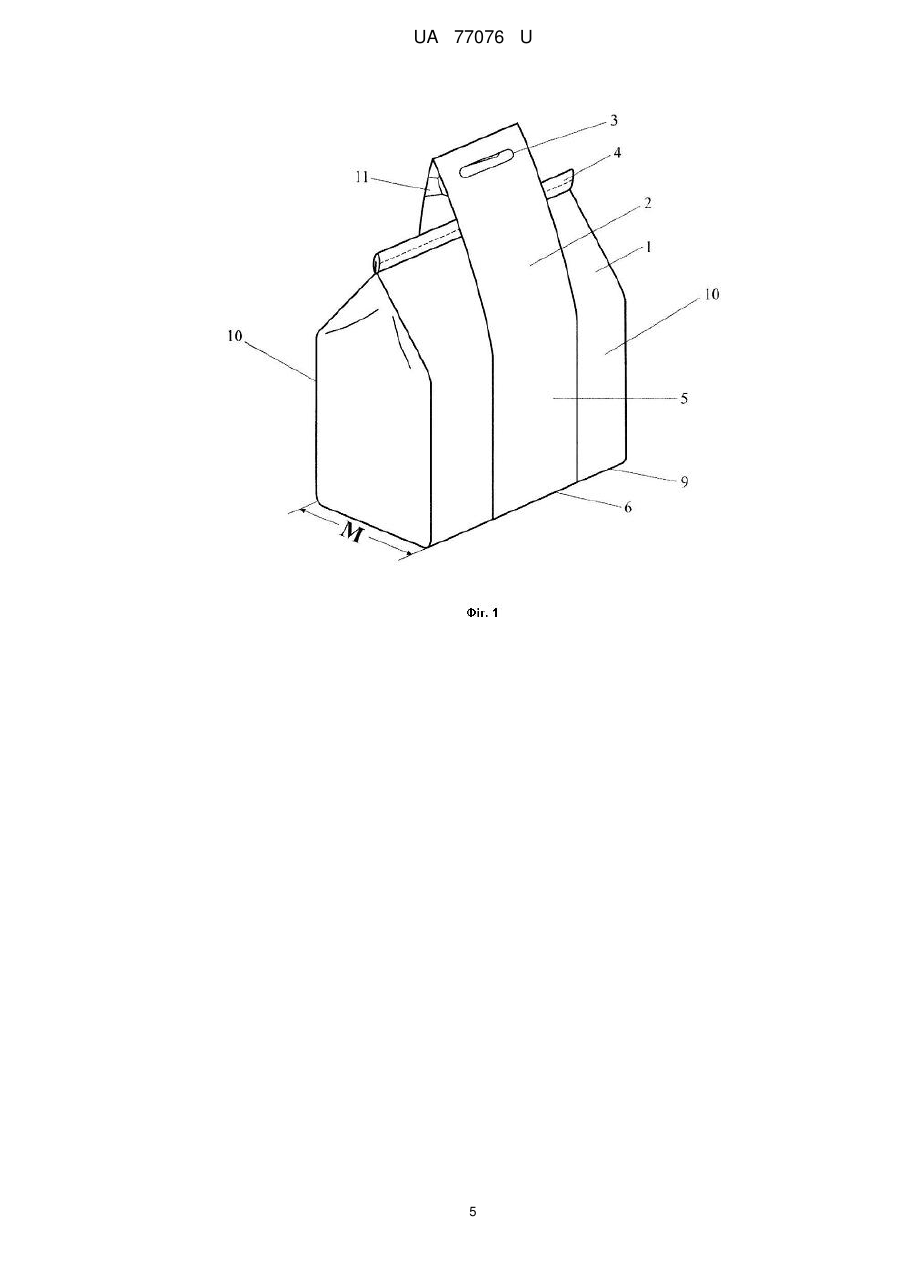

Реферат: Упаковка для продукту, зокрема прального порошку, що містить ємність для продукту й охоплювальний елемент з картону, що вертикально охоплює ємність, причому в зібраному стані висота охоплювального елемента перевищує висоту ємності, у зонах, розташованих вище ємності, охоплювальний елемент виконаний із прорізами, що утворюють ручку у верхній частині упаковки, а ємність виконана з паперового матеріалу. UA 77076 U (12) UA 77076 U UA 77076 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель призначена для транспортування й зберігання сипучих продуктів, продуктів, що спричинюють пил, та штучних продуктів, переважно, сипучих продуктів та продуктів, що спричинюють пил, зокрема пральних порошків, а також може бути використана для упакування харчових (наприклад, цукерки, пельмені, крупи, чай, цукор, корми) і нехарчових (наприклад, будівельні матеріали, мінеральні добрива, ґрунтові суміші) продуктів. Відома упаковка для продукту, зокрема гігієнічного наповнювача для котячого туалету Catsan (http://www.catsan.ru/#/howitworks/2), виконана у вигляді мішка з крафт-паперу. Оскільки крафт-папір має коричневий колір і не придатний для нанесення на нього яскравих зображень при друці, до зовнішньої сторони мішка приклеюють шар офсетного паперу, на який і наносять інформацію виробника продукту. Для зручності транспортування продукту у верхню частину пакета вклеюють паперову "петльову" ручку. За рахунок герметичності крафт-паперу сипучий продукт надійно утримується усередині мішка. Однак оскільки офсетний папір не має достатньої міцності, верхній шар мішка при використанні такої упаковки рветься. Відома упаковка для продукту, зокрема прального порошку "Диво дивное" (http://www.optomvse.ru/view_foto.html?id=67314), виконана у вигляді коробки з мікрогофрокартону складної конструкції. При складанні бічних клапанів верхньої частини коробки утворюється ручка, що фіксується торцевими клапанами коробки. На зовнішній бік коробки наносять яскраве зображення з інформацією виробника. Недоліком такої упаковки є недостатня герметичність, що унеможливлює її використання без додаткової герметичної внутрішньої ємності у вигляді неекологічного пакета з поліетилену. Крім того, недоліком описаної коробки є конструкція ручки, яка допускає мимовільне відкривання коробки. Відома упаковка для продукту, зокрема прального порошку Persil, (http://www.persil.ru/produkcija_novyi/persil_poroshok/poroshok_assortiment). Упаковка виконана у вигляді пакета з полімерної плівки, у верхній частині якого виконана ручка у вигляді прорізу. На поверхні полімерної плівки такої упаковки або між її шарами за допомогою флексографії або ротогравюрного друку відтворене яскраве зображення з інформацією виробника. Перевагою такої упаковки є її герметичність і, отже, можливість упакування в неї продукту, що спричинює пил. Крім того, полімерна плівка придатна для нанесення на неї яскравих зображень при друці. Недоліком такої упаковки є її низька екологічність. Полімерна упаковка більш токсична, ніж паперова. Виробництво й переробка полімерів є менш екологічними процесами, ніж виробництво й переробка паперу. Використана полімерна упаковка розкладається більше 200 років, утворюючи при цьому звалювання сміття й виділяючи шкідливі для здоров'я людини речовини. Відома упаковка для сипучого продукту, зокрема, корму для риб, птахів і інших домашніх тварин (патент Російської Федерації № 105891, заявл. 21.03.2011, опубл. 27.06.2011) найближчий аналог корисної моделі. Упаковка містить ємність для продукту й охоплювальний елемент. Ємність для продукту виконана у вигляді поліетиленового пакета з ручкою у вигляді прорізу у верхній частині. Охоплювальний елемент просмикнутий через ручку пакета й вертикально охоплює ємність. Охоплювальний елемент виконаний з картону, на поверхні якого відтворене зображення з інформацією виробника. Недоліком найближчого аналога є його недостатня екологічність, що також, як і в описаному вище аналогу, пов'язане з використанням поліетиленового пакета. Крім того, ручка, виконана в поліетиленовому пакеті, не має жорсткості й не досить зручна в експлуатації. Задачею, на вирішення якої направлена корисна модель, є створення упаковки для продукту, зокрема прального порошку, яка б мала властивість екологічності й одночасно придатність для відтворення на неї яскравого зображення за допомогою різних способів друку. Додатковою задачею є забезпечення герметичності упаковки, що дозволить використовувати її для продуктів, що спричинюють пил, а також її надійності й зручності експлуатації. Поставлена задача вирішується тим, що в упаковці для продукту, зокрема прального порошку, що містить ємність для продукту й охоплювальний елемент з картону, що вертикально охоплює ємність, відповідно до корисної моделі, в зібраному стані висота охоплювального елемента перевищує висоту ємності, у зонах, розташованих вище ємності, охоплювальний елемент виконаний із прорізами, що утворюють ручку у верхній частині упаковки, а ємність виконана з паперового матеріалу. При цьому ємність може бути виконана у вигляді коробки, пакета або мішка. Пакет або мішок може бути виконаний із крафт-паперу. Пакет або мішок може бути виконаний з декількох шарів крафт-паперу. Верхня частина пакета або мішка може бути підвернена та/або прошита, 1 UA 77076 U 5 10 15 20 25 30 35 40 45 50 55 та/або закріплена скобами, та/або заклеєна. Об'єм продукту підвищеної щільності в ємності не перевищує 2/3 об'єму ємності в запечатаному вигляді. Охоплювальний елемент може бути виконаний із картону з мікрогофрою або кашированого картону. Охоплювальний елемент може бути виконаний із двома боковинами в середній його частині й двома донними частинами по його краях, відділеними одна від одної місцями згину, при цьому прорізи виконані в середній частині охоплювального елемента з двох боків від місця згину між боковинами. При такому виконанні охоплювальний елемент може бути прикріплений до донної частини ємності або до однієї, або двох її боковин, наприклад, за допомогою клею. По краях однієї з боковин охоплювального елемента у зоні прорізу можуть бути виконані вушка для з'єднання з другою боковиною охоплювального елемента при його згині. Охоплювальний елемент може бути виконаний із двома боковинами по його краях і одною донною частиною в середній його частині, відділеними одна від одної місцями згину, при цьому прорізи виконані по краях охоплювального елемента. При такому виконанні охоплювальний елемент може бути прикріплений до верхньої частини ємності, наприклад, за допомогою клею або скоби. Ширина донної частини охоплювального елемента може становити 1,1 ширини донної частини ємності. Охоплювальний елемент може бути виконаний у вигляді смуги. Ширина смуги може становити не менше 1,5 ширини прорізу. Ширина прорізів може становити 80 мм, висота прорізів може становити 20 мм. На охоплювальному елементі може бути відтворений текстовий матеріал і/або графічне зображення. На фіг. 1 представлений загальний вигляд упаковки для продукту, зокрема прального порошку, перший приклад виконання, на фіг. 2 - заготовка охоплювального елемента упаковки за першим прикладом виконання, на фіг. 3 - загальний вигляд упаковки для продукту, зокрема прального порошку, другий приклад виконання, на фіг. 2 - заготовка охоплювального елемента упаковки за другим прикладом виконання. Упаковка для продукту, зокрема прального порошку, містить ємність 1 для продукту, охоплювальний елемент 2 з картону, що вертикально охоплює ємність 1. У зібраному стані упаковки (фіг. 1, фіг. 3) висота охоплювального елемента 2 перевищує висоту ємності 1. У зонах, розташованих вище ємності 1, охоплювальний елемент 2 виконаний із прорізами 3, що утворюють ручку у верхній частині упаковки. Ємність 1 виконана з паперового матеріалу й має вигляд коробки або пакета, або мішка. На фіг. 1, фіг. 3 представлена ємність у вигляді пакета, виконаного із крафт-паперу. Пакет може бути як з одного, так і з декількох шарів крафт-паперу. Верхня частина 4 пакета може бути підвернена й або прошита (фіг. 1), або закріплена скобами, або заклеєна (фіг. 3). Охоплювальний елемент 2 виконаний з картону з мікрогофрою або кашированого картону. Об'єм продукту підвищеної щільності в ємності 1 не перевищує 2/3 об'єму ємності в запечатаному вигляді. Охоплювальний елемент 2 може мати фігурну або іншу форму й багато прикладів виконань. Основні приклади виконань охоплювального елемента представлені на фіг. 2, фіг. 4. За першим прикладом виконання (фіг. 2) охоплювальний елемент 2 виконаний із двома боковинами 5 в середній його частині й двома донними частинами 6 по його краях, відділеними друг від друга місцями згину (лініями згину 7, лініями згину 8), при цьому прорізи 3 виконані в середній частині охоплювального елемента з двох боків від ліній згину 8 між боковинами 5. Охоплювальний елемент 2 прикріплений до донної частини 9 ємності, або до однієї або двох її боковин 10, наприклад, за допомогою клею. По краях однієї з боковин 5 охоплювального елемента у зоні прорізу 3 виконані вушка 11 для з'єднання з другою боковиною охоплювального елемента при його згині по лініях згину 7, 8. За другим прикладом виконання (фіг. 4) охоплювальний елемент 2 виконаний із двома боковинами 5 по його краях і одною донною частиною 6 в середній його частині, відділеними одна від одної місцями згину (лініями згину 7), при цьому прорізи 3 виконані по краях охоплювального елемента. Охоплювальний елемент 2 прикріплений до верхньої частини 4 ємності, наприклад, за допомогою клею або скоби 12. В упаковці виконується умова L=1,1 М, де L - ширина донної частини 6 охоплювального елемента, а М - ширина донної частини 9 ємності. Охоплювальний елемент 2 може бути виконаний у вигляді смуги, як представлено на фіг. 2, фіг. 4. Також виконується умова N≥1,5 Р, де N - ширина смуги, а Р - ширина прорізу 3. Ширина прорізів Р становить 80 мм, висота прорізів Н становить 20 мм. На охоплювальному елементі 2 відтворений текстовий матеріал і/або графічне зображення. Досягнення технічного результату здійснюється в такий спосіб. 2 UA 77076 U 5 10 15 20 25 30 35 40 45 50 55 60 При виготовленні охоплювального елемента на картон, використовуваний як зовнішній шар, попередньо наносять яскраве зображення з інформацією для споживача, після чого його припресовують до наступних шарів картону з мікрогофрою або кашированого картону, після чого з такого картону висікають охоплювальні елементи. Фасування продукту в упаковку здійснюється в такий спосіб. За допомогою фасувального автомата в ємність 1 засипають необхідну кількість продукту, після чого ємність закривають. 3 При цьому якщо продукт має підвищену щільність (вага 100 мм продукту перевищує 100 г), ємність заповнюють не більш ніж на 2/3 її об'єму в запечатаному вигляді, що виключає деформацію ємності в поперечному перерізі й сприяє підвищенню її надійності й зручності експлуатації. Якщо фасується сипучий продукт або продукт, що спричинює пил, як ємність використовують переважно пакет із крафт-паперу, при цьому верхню частину пакета підвертають та/або прошивають, та/або закріплюють скобами, та/або заклеюють. Якщо використовується заготовка охоплювального елемента 2, яка представлена на фіг. 2, її складають по лініям верхнього згину 8 і лініям згину 7 між донними частинами 6 і боковинами 5, донні частини 6 охоплювального елемента суміщають одна з одною і закріплюють, наприклад, за допомогою клею або скоб. Потім ємність 1 для продукту розміщують усередині охоплювального елемента 2. Охоплювальний елемент 2 прикріплюють до донної частини 9 ємності 1 або до однієї, або двох її боковин 10 також за допомогою клею. Вушка 11 з'єднують із другою боковиною 5 охоплювального елемента і також закріплюють за допомогою клею. Якщо використовується заготовка охоплювального елемента, яка представлена на фіг. 4, її складають по лініях згину 7 між донною частиною 6 і боковинами 5, ємність 1 для продукту розміщують усередині охоплювального елемента 2, суміщаючи донну частину 9 ємності 1 і донну частину охоплювального елемента 2, і прикріплюють охоплювальний елемент до верхньої частини 4 ємності, наприклад, за допомогою клею або скоби 12. Далі така упаковка із продуктом зручно складається в гофроящики. При покупці продукт досить зручно утримується споживачем в руці за ручку, утворену прорізами 3 у верхній частині упаковки, що дозволяє транспортувати продукт без використання додаткових пристосувань. Оскільки описана упаковка повністю виконана з паперового матеріалу й у ній відсутні елементи з поліетилену, така упаковка має властивість екологічності: вона не токсична, її виробництво більш екологічне, ніж виробництво поліетиленової упаковки, паперові відходи такої упаковки розкладаються протягом двох років, а не двох сторіч, як поліетиленові відходи, переробка такої упаковки виключає операцію сортування по видах відходів і також є більш екологічною у порівнянні з переробкою поліетилену. Крім того, описана упаковка має придатність для відтворення на неї яскравого зображення за допомогою різних способів друку. Забезпечується це за рахунок виконання охоплювального елемента з картону з мікрогофрою або кашированого картону. Оскільки охоплювальний елемент є зовнішнім елементом по відношенню ємності, він несе на собі роль інформаційного носія, на якому розміщується інформація виробника продукту. Завдяки стабільній жорсткості картон з мікрогофрою або каширований картон має гарні друковані властивості, що дозволяє відтворювати на ньому інформацію за допомогою сучасних способів поліграфії з елементами дизайну: офсетного друку, флексографії, плоскозаглибленого або рельєфного (конгревного) тиснення, тиснення фольгою, лакування і т. п. За рахунок високої стійкості перед механічними ушкодженнями й герметичності крафтпаперу сипучий і/або продукт, що спричинює пил, надійно утримується усередині пакета або мішка. Виконання пакета або мішка з декількох шарів крафт-паперу, а також верхньої частини пакета або мішка підверненим і/або прошитим, або закріпленим скобами, або заклеєним надає додаткову надійність упаковці. Завдяки високим міцнісним характеристикам картону з мікрогофрою або кашированого картону охоплювальний елемент 2 має достатню міцність, що дозволяє виконати його із прорізами, що утворюють ручку у верхній частині упаковки. Така ручка відрізняється більшою жорсткістю й зручністю експлуатації в порівнянні з аналогами. Крім того, охоплювальний елемент з картону з мікрогофрою або кашированого картону завдяки багатошаровості краще захищає від ушкоджень ємність із продуктом, яка знаходиться всередині нього. Донна частина 9 пакета із крафт-паперу надійно захищена від ушкоджень однією або двома донними частинами 6 охоплювального елемента, які також сприяють збереженню форми всієї конструкції упаковки. Вушка 11, що з'єднують боковини 5 охоплювального елемента у зонах прорізів 3, або скоба 12 надають додаткової жорсткості конструкції. Умова L=1,1 М, де L - ширина донної частини 6 охоплювального елемента, а М - ширина донної частини 9 ємності, є оптимальною для компенсації деформації ємності поблизу її донної частини 9 при розміщенні в ній продукту великої щільності. 3 UA 77076 U Умова N≥1,5 Р, де N - ширина смуги, а Р - ширина прорізу 3, є оптимальною для запобігання розриву прорізу 3. Форма прорізів, а також їхня ширина Р й висота Н можуть бути різними, однак Р=80 мм, Н=20 мм є оптимально зручними для середньостатистичного споживача. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 30 35 40 45 1. Упаковка для продукту, зокрема прального порошку, що містить ємність для продукту й охоплювальний елемент з картону, що вертикально охоплює ємність, яка відрізняється тим, що в зібраному стані висота охоплювального елемента перевищує висоту ємності, у зонах, розташованих вище ємності, охоплювальний елемент виконаний із прорізами, що утворюють ручку у верхній частині упаковки, а ємність виконана з паперового матеріалу. 2. Упаковка за п. 1, яка відрізняється тим, що ємність виконана у вигляді пакета або мішка. 3. Упаковка за п. 2, яка відрізняється тим, що пакет або мішок виконаний із крафт-паперу. 4. Упаковка за п. 3, яка відрізняється тим, що пакет або мішок виконаний з декількох шарів крафт-паперу. 5. Упаковка за п. 3 або п. 4, яка відрізняється тим, що верхня частина пакета або мішка підвернена та/або прошита, та/або закріплена скобами, та/або заклеєна. 6. Упаковка за будь-яким з пп. 1-5, яка відрізняється тим, що об'єм продукту в ємності не перевищує 2/3 об'єму ємності в запечатаному вигляді. 7. Упаковка за будь-яким з пп. 1-6, яка відрізняється тим, що охоплювальний елемент виконаний із картону з мікрогофрою або кашированого картону. 8. Упаковка за будь-яким з пп. 1-7, яка відрізняється тим, що охоплювальний елемент виконаний із двома боковинами в середній його частині й двома донними частинами по його краях, відділеними одна від одної місцями згину, при цьому прорізи виконані в середній частині охоплювального елемента з двох боків від місця згину між боковинами. 9. Упаковка за п. 8, яка відрізняється тим, що охоплювальний елемент прикріплений до донної частини ємності або до однієї або двох її боковин, наприклад, за допомогою клею. 10. Упаковка за будь-яким з пп. 8-9, яка відрізняється тим, що по краях однієї з боковин охоплювального елемента у зоні прорізу виконані вушка для з'єднання з другою боковиною охоплювального елемента при його згині. 11. Упаковка за будь-яким з пп. 1-7, яка відрізняється тим, що охоплювальний елемент виконаний із двома боковинами по його краях і одною донною частиною в середній його частині, відділеними одна від одної місцями згину, при цьому прорізи виконані по краях охоплювального елемента. 12. Упаковка за п. 11, яка відрізняється тим, що охоплювальний елемент прикріплений до верхньої частини ємності, наприклад, за допомогою клею або скоби. 13. Упаковка за будь-яким з пп. 8-12, яка відрізняється тим, що ширина донної частини охоплювального елемента становить 1,1 ширини донної частини ємності. 14. Упаковка за будь-яким з пп. 1-13, яка відрізняється тим, що охоплювальний елемент виконаний у вигляді смуги. 15. Упаковка за п. 14, яка відрізняється тим, що ширина смуги становить не менше 1,5 ширини прорізу. 16. Упаковка за будь-яким з пп. 1-15, яка відрізняється тим, що ширина прорізів становить 80 мм, висота прорізів становить 20 мм. 17. Упаковка за будь-яким з пп. 1-16, яка відрізняється тим, що на охоплювальному елементі відтворений текстовий матеріал і/або графічне зображення. 4 UA 77076 U 5 UA 77076 U 6 UA 77076 U 7 UA 77076 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
