Спосіб формування нвч-випромінювання при гіпертермічному впливі
Формула / Реферат

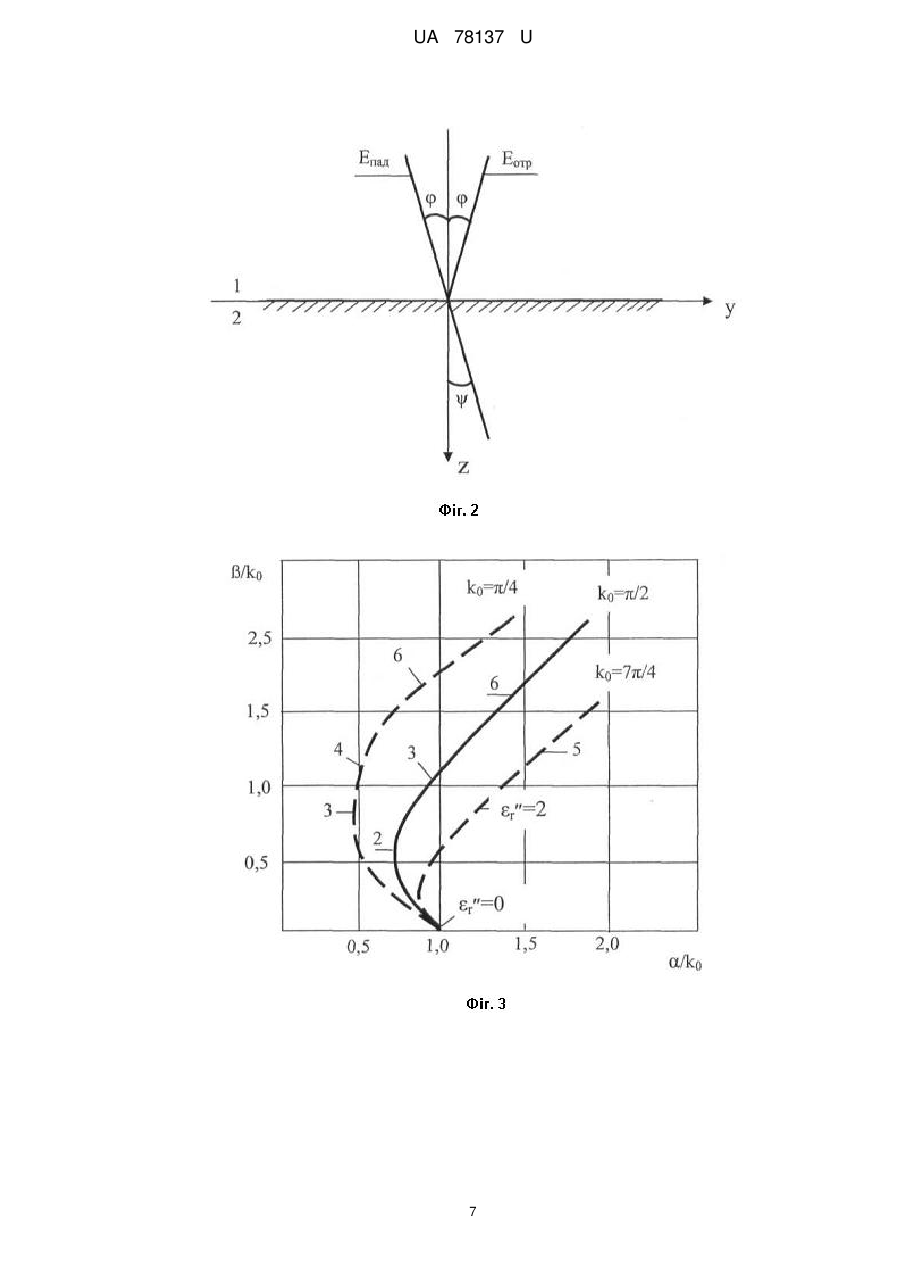

Спосіб формування НВЧ-випромінювання при гіпертермічному впливі, який включає в себе формування імпульсів НВЧ-випромінювання, реєстрацію поля температур, відключення дії НВЧ-випромінювання після досягнення температурами, що реєструються, заданих значень температурного перепаду охолодження області до заданої температури, фокусування НВЧ-випромінювання в заданій області, виконання опромінення з затримкою відносно моменту початку охолодження, вибір параметрів НВЧ-випромінювання, який відрізняється тим, що попередньо установлюють мінімальне значення коефіцієнту відбиття, яке вибирають із умов, що визначають співвідношенням кутів падіння j та переломлення y на кордоні розділення поверхневих та внутрішніх тканин
sinj/siny=g1/g2,
де g1 та у2 - постійна поширення електромагнітної хвилі у середовищах поверхневих і внутрішніх тканин відповідно,

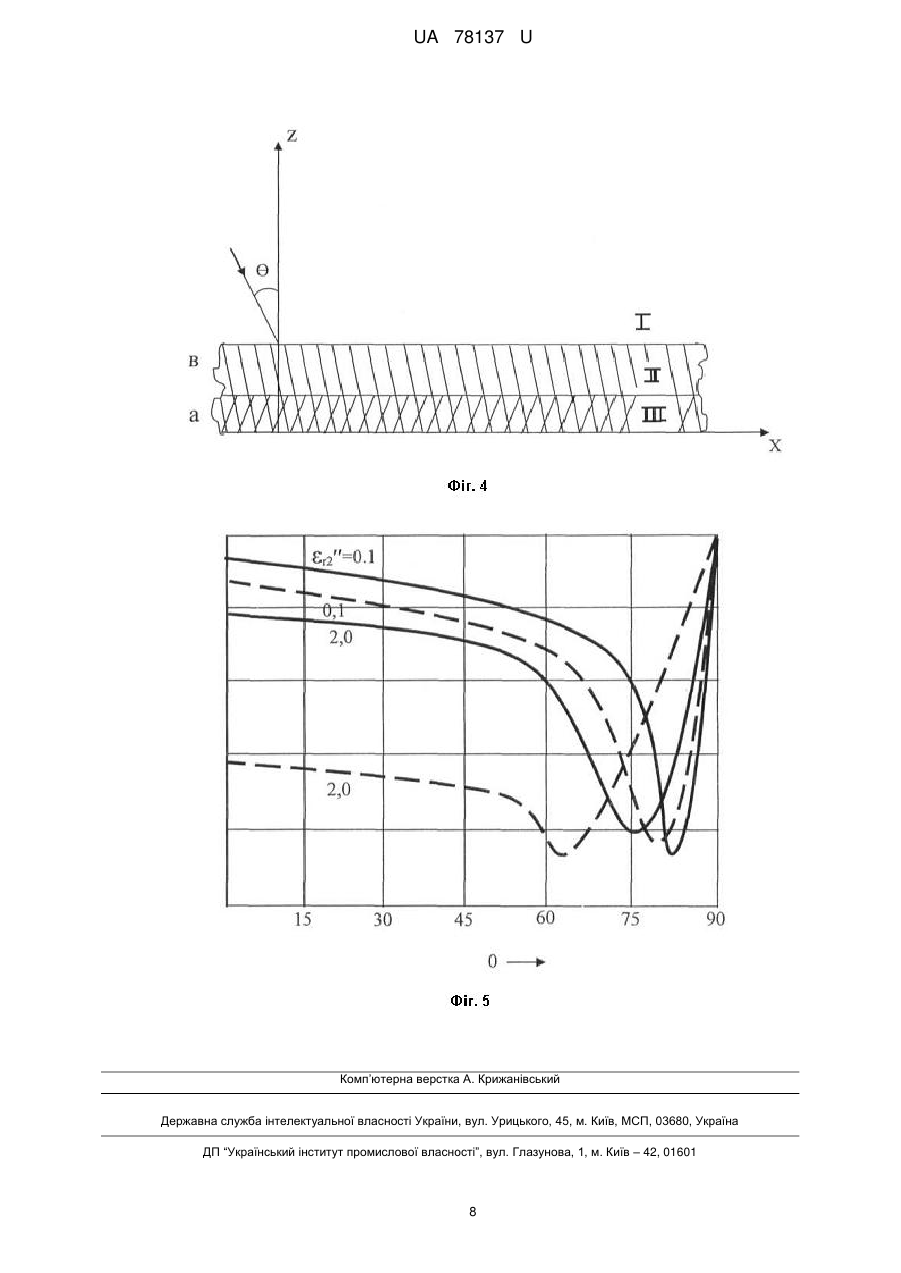

та при умові глибокого мінімуму коефіцієнта відбиття при значних кутах падіння(j ~ 70°-80°), коли довжина хвилі l знаходиться із наступного
для Е - поляризованого випромінювання l=2b(e122-1)1/2,
для Н- поляризованого випромінювання з рівняння k0=4b(e122-1)1/2,
де b - товщина шару відбиття, k0=2p/l - постійне хвильове число, e122 - реальна частина діелектричної проникності,
і виконують опромінення з автоматичною корекцією зміни значення коефіцієнта відбиття від температурних перепадів в тканинах при опроміненні до мінімального значення, що зафіксоване на початку сеансу.
Текст
Реферат: UA 78137 U UA 78137 U 5 10 15 20 25 30 35 40 45 50 55 60 Використання: у медицині, зокрема при лікуванні онкологічних хворих. Відомо, що сфокусовані електромагнітні поля високої інтенсивності дозволяють забезпечити локальність впливу гіпертермічного характеру на тканини людського організму. Розмір локалізації пов'язаний з довжиною хвилі електромагнітного випромінювання [Александров Н.Н. и др. Применение гипертермии и гипергликемии при лечении злокачественных опухолей. - М.: Медицина, 1980.-96 с]. При застосуванні НВЧ-діапазону електромагнітних хвиль можливе досягнення фокальної плями близько 1-2 см. Близьким до заявленого способу є спосіб НВЧ-гіпертермії циліндричної частини тіла, призначений для локального нагріву тіла людини при комплексному лікуванні злоякісних пухлин [А.с. СРСР № 1358129, кл. 61 № 5/02], в якому генератор НВЧ-сигналу підводиться до двох електродів, які розміщені з двох боків частини тіла, що нагрівається на заданий час. Співвідношення інтенсивності тепловиділення в жировому пласті та м'язових тканинах залежить від кута нахилу силових ліній на кордоні поділу. Недоліком пристрою є призначення для проведення процедур тільки на циліндричних частинах тіла, що значно звужує область використання. Найбільш близьким до заявленого є спосіб формування НВЧ-випромінювання при гіпертермічному впливі, при якому попередньо охолоджують вибрану область до заданої температури, фокусують НВЧ-випромінювання в вибраному місці локалізації і виконують опромінення з затримкою відносно моменту початку охолодження [А.с. СРСР № 1804793, кл. А 61 № 5/02, 1/40, А 61 В 6/03]. Недоліком даного способу є те, що щільність потужності НВЧ-імпульсу, його довжина, довжина хвилі НВЧ-випромінювання та довжина затримки між початком охолодження та НВЧімпульсом вибирається розрахунковим методом в залежності від відносної діелектричної проникності, коефіцієнту температуропровідності, питомої провідності, питомої теплоємності та щільності відповідно тканини людського тіла, але при цьому точно не відомі всі ці дані для вибраної області опромінення, а тим більше, що при зниженні температури області опромінення та подальшому нагріві її всі вказані параметри міняють своє значення. Все це приводить до розфокусування опромінення і витрат енергії через невизначеність умов і ефекту відбиття НВЧімпульсу від структурних неоднорідностей організму на трасі розповсюдження сфокусованого НВЧ-випромінення. В основу корисної моделі поставлена задача вдосконалити спосіб формування НВЧвипромінення при гіпертермічному впливі шляхом доповнення існуючого способу вимірюванням рівня відбиття сигналу опромінення від об'єкту за рахунок неоднорідностей і корекцією при цьому кута сходження НВЧ-випромінення до мінімального відхилення значення рівня відбиття зафіксоване на початку сеансу. Це забезпечує можливість підвищити рівень фокусування, оскільки запропонованим способом компенсується невизначеність параметрів тканин на шляху проміння НВЧ-імпульсу, знизяться нецільові витрати потужності імпульсу в зв'язку з неоптимальними режимами проходження променю через шари тіла людини до місця локалізації. Подібний спосіб опромінення з мінімізацією рівня відбиття енергії опромінення від неоднорідностей тіла при гіпертермічному впливі невідомий. Поставлена задача вирішується тим, що у відомому способі формування НВЧ-випромінення при гіпертермічному впливі, який включає в себе попереднє охолодження області опромінення до заданої температури, фокусування НВЧ-випромінення в заданій області, опромінення із затримкою відносно початку моменту охолодження, вимірювання рівня відбиття НВЧвипромінення від неоднорідностей на трасі до місця локалізації, змінення кута сходження НВЧвипромінення згідно з результатами вимірювання рівня відбиття сигналу гіпертермічного впливу, мінімізацію потужності сигналу, що відбивається від неоднорідностей траси опромінення. На фіг. 1 зображено суть корисної моделі, на фіг. 2 - модель проходження ЕМХ (електромагнітної хвилі) через кордон між середовищами з різними параметрами, на фіг. 3 залежність постійної розповсюдження поверхневої хвилі від діелектричної проникності нашарувань, на фіг. 4 - модель двошарової поглинаючої структури на провідній підкладці, на фіг. 5 - залежність коефіцієнту відбиття від кута падіння ЕМХ на кордоні розділу середовищ. В тканинах тіла людини 1 розміщена злоякісна пухлина 2, система антенних елементів 3 розміщена так, що потік 4 НВЧ-випромінення від цих елементів фокусується синфазно в злоякісній пухлині 2. Кожен антенний елемент системи 3 пов'язаний через амплітудно-фазовий перетворювач 5 та блок 6 вимірювання КСХ (коефіцієнт стоячої хвилі) з генератором 7 НВЧвипромінювання, а вихід сигналу управління з блоку 6 вимірювання КСХ пов'язаний із входом 1 UA 78137 U 5 10 15 20 25 30 35 управління амплітудно-фазового перетворювача 5, вхід управління генератора 7 пов'язаний з виходом блоку вимірювання температури 8, вхід якого зв'язаний з датчиком 9 вимірювання температури злоякісної пухлини 2 та датчиком 10 вимірювання температури тіла 1, що охолоджується речовиною 11. Потік 4 НВЧ-випромінювання розповсюджується в основному в діелектричному середовищі, яке за своїми електрофізичними параметрами близьке до м'язових і кісткових тканин людини, у вигляді електромагнітних сферичних хвиль з довжиною в діапазоні 10-50 см, що сходяться при великих значення кута сходження 45°
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for forming microwave radiation in hyperthermic exposure
Автори англійськоюKorsunov Anatolii Ruvimovych
Назва патенту російськоюСпособ формирования свч-излучения при гипертермическом воздействии
Автори російськоюКорсунов Анатолий Рувимович
МПК / Мітки
МПК: A61B 6/00
Мітки: гіпертермічному, нвч-випромінювання, формування, спосіб, впливі
