Пристрій для прийому інформації

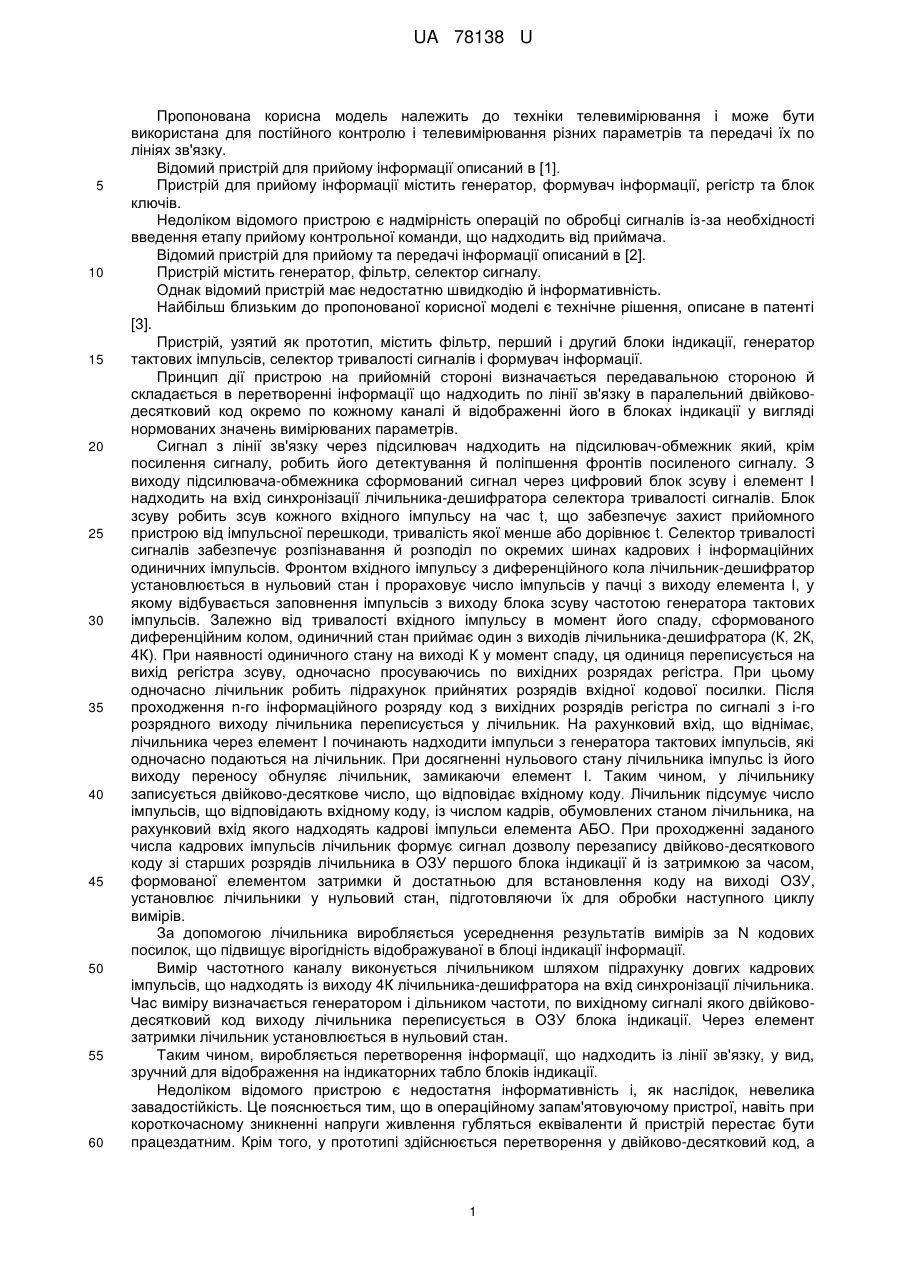

Реферат: UA 78138 U UA 78138 U 5 10 15 20 25 30 35 40 45 50 55 60 Пропонована корисна модель належить до техніки телевимірювання і може бути використана для постійного контролю і телевимірювання різних параметрів та передачі їх по лініях зв'язку. Відомий пристрій для прийому інформації описаний в [1]. Пристрій для прийому інформації містить генератор, формувач інформації, регістр та блок ключів. Недоліком відомого пристрою є надмірність операцій по обробці сигналів із-за необхідності введення етапу прийому контрольної команди, що надходить від приймача. Відомий пристрій для прийому та передачі інформації описаний в [2]. Пристрій містить генератор, фільтр, селектор сигналу. Однак відомий пристрій має недостатню швидкодію й інформативність. Найбільш близьким до пропонованої корисної моделі є технічне рішення, описане в патенті [3]. Пристрій, узятий як прототип, містить фільтр, перший і другий блоки індикації, генератор тактових імпульсів, селектор тривалості сигналів і формувач інформації. Принцип дії пристрою на прийомній стороні визначається передавальною стороною й складається в перетворенні інформації що надходить по лінії зв'язку в паралельний двійководесятковий код окремо по кожному каналі й відображенні його в блоках індикації у вигляді нормованих значень вимірюваних параметрів. Сигнал з лінії зв'язку через підсилювач надходить на підсилювач-обмежник який, крім посилення сигналу, робить його детектування й поліпшення фронтів посиленого сигналу. З виходу підсилювача-обмежника сформований сигнал через цифровий блок зсуву і елемент І надходить на вхід синхронізації лічильника-дешифратора селектора тривалості сигналів. Блок зсуву робить зсув кожного вхідного імпульсу на час t, що забезпечує захист прийомного пристрою від імпульсної перешкоди, тривалість якої менше або дорівнює t. Селектор тривалості сигналів забезпечує розпізнавання й розподіл по окремих шинах кадрових і інформаційних одиничних імпульсів. Фронтом вхідного імпульсу з диференційного кола лічильник-дешифратор установлюється в нульовий стан і прораховує число імпульсів у пачці з виходу елемента І, у якому відбувається заповнення імпульсів з виходу блока зсуву частотою генератора тактових імпульсів. Залежно від тривалості вхідного імпульсу в момент його спаду, сформованого диференційним колом, одиничний стан приймає один з виходів лічильника-дешифратора (К, 2К, 4К). При наявності одиничного стану на виході К у момент спаду, ця одиниця переписується на вихід регістра зсуву, одночасно просуваючись по вихідних розрядах регістра. При цьому одночасно лічильник робить підрахунок прийнятих розрядів вхідної кодової посилки. Після проходження n-го інформаційного розряду код з вихідних розрядів регістра по сигналі з і-го розрядного виходу лічильника переписується у лічильник. На рахунковий вхід, що віднімає, лічильника через елемент І починають надходити імпульси з генератора тактових імпульсів, які одночасно подаються на лічильник. При досягненні нульового стану лічильника імпульс із його виходу переносу обнуляє лічильник, замикаючи елемент І. Таким чином, у лічильнику записується двійково-десяткове число, що відповідає вхідному коду. Лічильник підсумує число імпульсів, що відповідають вхідному коду, із числом кадрів, обумовлених станом лічильника, на рахунковий вхід якого надходять кадрові імпульси елемента АБО. При проходженні заданого числа кадрових імпульсів лічильник формує сигнал дозволу перезапису двійково-десяткового коду зі старших розрядів лічильника в ОЗУ першого блока індикації й із затримкою за часом, формованої елементом затримки й достатньою для встановлення коду на виході ОЗУ, установлює лічильники у нульовий стан, підготовляючи їх для обробки наступного циклу вимірів. За допомогою лічильника виробляється усереднення результатів вимірів за N кодових посилок, що підвищує вірогідність відображуваної в блоці індикації інформації. Вимір частотного каналу виконується лічильником шляхом підрахунку довгих кадрових імпульсів, що надходять із виходу 4К лічильника-дешифратора на вхід синхронізації лічильника. Час виміру визначається генератором і дільником частоти, по вихідному сигналі якого двійководесятковий код виходу лічильника переписується в ОЗУ блока індикації. Через елемент затримки лічильник установлюється в нульовий стан. Таким чином, виробляється перетворення інформації, що надходить із лінії зв'язку, у вид, зручний для відображення на індикаторних табло блоків індикації. Недоліком відомого пристрою є недостатня інформативність і, як наслідок, невелика завадостійкість. Це пояснюється тим, що в операційному запам'ятовуючому пристрої, навіть при короткочасному зникненні напруги живлення губляться еквіваленти й пристрій перестає бути працездатним. Крім того, у прототипі здійснюється перетворення у двійково-десятковий код, а 1 UA 78138 U 5 10 15 20 25 30 35 40 45 50 55 60 це має на увазі значне збільшення об'єму операційного запам'ятовуючого пристрою з нераціональним його використанням. В основу запропонованої корисної моделі поставлена задача удосконалити пристрій для прийому інформації шляхом збереження еквівалентів і зменшення розрядності запам'ятовувального пристрою, що дозволяє підвищити інформативність пристрою та його завадостійкість. Поставлена задача вирішується тим, що в пристрій для прийому інформації, що містить генератор тактових імпульсів, фільтр, селектор тривалості імпульсів, формувач інформації, перший та другий блоки індикації, причому вихід генератора тактових імпульсів з'єднаний із об'єднаними тактовими входами фільтра, селектора тривалості імпульсів та формувача інформації, формувач інформації містить підсилювач, підсилювач обмежувач, блок зсуву та дільник частоти, вихід якого з'єднаний з першим входом блока зсуву, а його другий вхід - з виходом підсилювача-обмежувача, вхід якого з'єднаний із виходом підсилювача, вхід останнього з'єднаний з лінією зв'язку, вихід блока зсуву є виходом фільтра і з'єднаний з інформаційним входом селектора тривалості імпульсів, якій містить два диференційних кола, елемент І, елемент АБО і лічильник-дешифратор, інформаційний вхід селектора тривалості імпульсів з'єднаний із входами першого та другого диференційних кіл та з керуючим входом елемента І, другий вхід останнього є тактовим входом селектора тривалості імпульсів, вихід елемента І з'єднаний з тактовим входом лічильника-дешифратора, вхід "Скидання" якого з'єднаний з виходом першого диференційного кола, вихід другого диференційного кола є першим виходом селектора тривалості імпульсів, який з'єднаний з першим керуючим входом формувача інформації, перший вихід лічильника-дешифратора є другим виходом селектора тривалості імпульсів і з'єднаний з інформаційним входом формувача інформації, другий та третій виходи лічильника-дешифратора з'єднані відповідно з першим та другим входами елемента АБО, вихід якого є третім виходом селектора тривалості імпульсів і з'єднаний із другим керуючим входом формувача інформації та другим рахунковим входом першого блока індикації, крім того, третій вихід лічильника-дешифратора є четвертим виходом селектора тривалості імпульсів, який з'єднаний з рахунковим входом другого блока індикації, формувач інформації містить лічильник-дешифратор, регістр зсуву, лічильник та ключ, причому вхід синхронізації регістра зсуву об'єднаний з рахунковим входом лічильника-дешифратора і є першим керуючим входом формувача інформації, інформаційний вхід регістра зсуву є інформаційним входом формувача інформації, входи "Скидання" регістра зсуву та лічильника об'єднані і є другим керуючим входом формувача інформації, розрядні виходи регістра зсуву з'єднані з інформаційними входами лічильника, вихід якого з'єднано з входом "Скидання" лічильника-дешифратора, вихід останнього з'єднано з входом перезапису лічильника та з другим входом ключа, перший вхід якого є частотним входом формувача інформації, а вихід з'єднаний з рахунковим входом лічильника та з першим рахунковим входом першого блока індикації, в перший блок індикації, який містить перший і другий лічильники та елемент затримки, додатково введені регістр та постійний запам'ятовуючий пристрій, причому інформаційні входи запам'ятовуючого пристрою з'єднані з відповідними розрядними виходами регістра, інформаційні входи останнього з'єднані з відповідними розрядними виходами першого лічильника, рахунковий вхід якого є першим рахунковим входом блока, а вхід "Скидання" першого лічильника з'єднаний з входом "Скидання" другого лічильника та виходом елемента затримки, вхід останнього з'єднаний з входом запису регістра та виходом другого лічильника, рахунковий вхід якого є другим рахунковим входом першого блока індикації, в другий блок індикації, який містить генератор імпульсів, дільник частоти, елемент затримки та лічильник, додатково введені регістр та постійний запам'ятовуючий пристрій, причому інформаційні входи постійного запам'ятовуючого пристрою з'єднані з відповідними розрядними виходами регістра, інформаційні входи останнього з'єднані з відповідними розрядними виходами лічильника, рахунковий вхід якого є рахунковим входом другого блока індикації, причому вхід "Скидання" лічильника з'єднаний з виходом елемента затримки, вхід останнього з'єднаний з входом запису регістра та виходом дільника частоти, вхід останнього з'єднаний з виходом генератора імпульсів. Таким чином, додаткове введення в перший і другий блоки індикації регістрів та постійних запам'ятовуючих пристроїв дозволяє підвищити інформативність пристрою та його завадостійкість. Суть корисної моделі пояснюється кресленням, на якому наведена структурна схема пристрою для прийому інформації. Пристрій містить підсилювач 1, з виходу якого сигнал надходить на підсилювач-обмежник 2 фільтра 3. На вхід синхронізації блока зсуву 4 надходить сигнал з генератора тактових імпульсів 2 UA 78138 U 5 10 15 20 25 30 35 40 45 50 55 60 5 через дільник частоти 6. Селектор тривалості сигналу 7 складається з першого диференційного кола 8, лічильника-дешифратора 9, елемента І 10 і другого диференційного кола 11. Сигнал з другого диференційного кола 11 надходить до блока зсуву 12 формувача інформації 13 і на лічильник-дешифратор 14. Вихід лічильника-дешифратора 14 з'єднаний з входом лічильника 15 і ключем 16, сигнал з якого надходить до першого лічильника 17 першого блока індикації 18. Другий лічильник 19 першого блока індикації 18 з'єднаний з виходом елемента АБО 20 селектора тривалості імпульсів 7 і з входами регістра 21 та елемента затримки 22. Регістр 21 з'єднаний з входом постійного запам'ятовуючого пристрою 23. Лічильник 24, вхід якого з'єднаний з виходом лічильника-дешифратора 9, розміщений в другом блоці індикації 25, який містить генератор імпульсів 26, сигнал з якого через дільник 27 надходить до регістра 28 і елемента затримки 29. Інформація з регістра 28 надходить до входу постійного запам'ятовуючого пристрою 30. Принцип дії пристрою на прийомній стороні визначається передавальною стороною. Вихідний сигнал передавального пристрою по своїй структурі складається із кадрових імпульсів, які несуть інформацію про стан частотного датчика, й інформаційних імпульсів, що відрізняються по тривалості в кратне число раз, які несуть інформацію про стан аналогового датчика, і представляє собою послідовну кодоімпульсну посилку. На приймальній стороні інформація, що надходить по лінії зв'язку, перетворюється в паралельний двійковий код окремо по кожнім каналі і відображається в блоках індикації у виді нормованих значень вимірюваних параметрів. Сигнал з лінії зв'язку через підсилювач 1 надходить на підсилювач-обмежник 2 фільтра 3, який, крім посилення сигналу, робить його детектування і поліпшення фронтів посиленого сигналу. Блок зсуву 4 з частотою генератора тактових імпульсів 5, через дільник частоти 6 робить зсув кожного вхідного імпульсу на час t, що забезпечує захист прийомного пристрою від імпульсної перешкоди, тривалість якої менше або дорівнює t. Селектор тривалості сигналу 7 забезпечує розпізнавання і розподіл по окремих шинах кадрових і інформаційних одиничних імпульсів, сформованих блоком зсуву 4. Фронтом вхідного імпульсу з першого диференційного кола 8 лічильник-дешифратор 9 встановлюється в нульовий стан і прораховує число імпульсів у пачці з виходу елемента І 10, у якому відбувається заповнення вихідних імпульсів блока зсуву 4 частотою генератора тактових імпульсів 5. У залежності від тривалості вхідного імпульсу, одиничний стан приймає один з виходів лічильника-дешифратора 9. В момент спаду вихідного сигналу блока зсуву 4 друге диференційне коло 11 формує імпульс перезапису стану першого виходу лічильника-дешифратора 9 в регістр зсуву 12 формувача інформації 13, одночасно просуваючи по його вихідних розрядах. При цьому одночасно лічильник-дешифратор 14 робить підрахунок прийнятих розрядів вхідної кодової посилки. Після проходження n-го інформаційного розряду код з вихідних розрядів регістра зсуву 12 по сигналі з і-го розрядного виходу лічильника-дешифратора 14 переписується у лічильник 15. На рахунковий вхід, що віднімає, лічильника 15 через ключ 16 починають надходити імпульси з генератора тактових імпульсів 5, які одночасно подаються на перший лічильник 17 першого блока індикації 18. При досягненні нульового стану лічильника 15 імпульс з його виходу переносу обнуляє лічильник-дешифратор 14 і закриває другий ключ 16. Таким чином, у першому лічильнику 17 записується двійкове число, що відповідає вхідному кодові. Перший лічильник 17 підсумовує число імпульсів, що відповідають вхідному кодові, за деяке число кадрів, обумовлених станом другого лічильника 19, на рахунковий вхід якого надходять кадрові імпульси з елемента АБО 20 селектора тривалості імпульсу 7. При проходженні заданого числа кадрових імпульсів другий лічильник 19 формує сигнал дозволу перезапису двійкового коду зі старших розрядів першого лічильника 17 у регістр 21 першого блока індикації 18 і з затримкою за часом, формованою елементом затримки 22 і достатньою для встановлення коду на виході регістра 21, установлює лічильники 17 і 19 у нульовий стан, підготовляючи їх для обробки наступного циклу вимірів. Таким чином за допомогою лічильника 19 виробляється усереднення результатів вимірів за N кодових посилок, що підвищує вірогідність відображуваної інформації в першому блоці індикації 18. В постійному запам'ятовуючому пристрій 23 записані еквіваленти реальних вимірювальних параметрів. В початковий стан формувач інформації 13 та перший блок індикації 18 встановлюються сигналами коротких або довгих кадрових імпульсів відповідно з другого або третього виходів лічильника-дешифратора 9 через елемент АБО 20. Вимір частотного каналу виконується лічильником 24 другого блока індикації 25 шляхом підрахунку довгих кадрових імпульсів, що надходять з третього виходу лічильника 3 UA 78138 U 5 10 15 20 25 30 35 40 45 50 55 60 дешифратора 9 на вхід синхронізації лічильника 24. Час виміру визначається генератором імпульсів 26 і дільником частоти 27, по вихідному сигналу якого двійковий код з виходу лічильника 24 переписується в регістр 28 другого блока індикації 25. Через елемент затримки 29 лічильник 24 встановлюється в нульовий стан. В постійному запам'ятовуючому пристрій 30 записані еквіваленти реальних вимірювальних параметрів. Таким чином, виконується перетворення інформації, що надходить з лінії зв'язку, у вид, зручний для відображення на індикаторних табло блоків індикації. Звичайно інформація приймається від двох типів датчиків - аналогового й цифрового. У результаті обробки були отримані результати виміру у двійкових кодах (на відміну від прототипу, де результати представлені у двійково-десяткових кодах). Інформаційний вхід регістра зсуву є інформаційним входом формувача інформації, входи "Скидання" регістра зсуву та лічильника об'єднані і є другим керуючим входом формувача інформації, розрядні виходи регістра зсуву з'єднані з інформаційними входами лічильника, вихід якого з'єднано з входом "Скидання" лічильника-дешифратора, вихід останнього з'єднано з входом перезапису лічильника та з другим входом ключа, перший вхід якого є частотним входом формувача інформації, а вихід з'єднаний з рахунковим входом лічильника та з першим рахунковим входом першого блока індикації, відрізняється тим, що в перший блок індикації, який містить перший і другий лічильники та елемент затримки, додатково введені регістр та постійний запам'ятовуючий пристрій, причому інформаційні входи запам'ятовуючого пристрою з'єднані з відповідними розрядними виходами регістра, інформаційні входи останнього з'єднані з відповідними розрядними виходами першого лічильника, рахунковий вхід якого є першим рахунковим входом блока, а вхід "Скидання" першого лічильника з'єднаний з входом "Скидання" другого лічильника та виходом елемента затримки, вхід останнього з'єднаний з входом запису регістра та виходом другого лічильника, рахунковий вхід якого є другим рахунковим входом першого блока індикації, в другий блок індикації, який містить генератор імпульсів, дільник частоти, елемент затримки та лічильник, додатково введені регістр та постійний запам'ятовуючий пристрій, причому інформаційні входи постійного запам'ятовуючого пристрою з'єднані з відповідними розрядними виходами регістра, інформаційні входи останнього з'єднані з відповідними розрядними виходами лічильника, рахунковий вхід якого є рахунковим входом другого блока індикації, причому вхід "Скидання" лічильника з'єднаний з виходом елемента затримки, вхід останнього з'єднаний з входом запису регістра та виходом дільника частоти, вхід останнього з'єднаний з виходом генератора імпульсів. Джерела інформації: 1. Патент UA 41385. Пристрій для передачі телесигналізації. МПК G08C19/28. Опубл. 17.09.2001, Бюл. № 8. 2. А.С. СССР№ 1202315 кл. Е21 В47/12, 1983 3. Патент UA 4238. Пристрій для передачі і прийому інформації. МПК G08C 19/28. Опубл. 27.12.1994, бюл. №6. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для прийому інформації, що містить генератор тактових імпульсів, фільтр, селектор тривалості імпульсів, формувач інформації, перший та другий блоки індикації, причому вихід генератора тактових імпульсів з'єднаний із об'єднаними тактовими входами фільтра, селектора тривалості імпульсів та формувача інформації, формувач інформації містить підсилювач, підсилювач обмежувач, блок зсуву та дільник частоти, вихід якого з'єднаний з першим входом блока зсуву, а його другий вхід - з виходом підсилювача-обмежувача, вхід якого з'єднаний із виходом підсилювача, вхід останнього з'єднаний з лінією зв'язку, вихід блока зсуву є виходом фільтра і з'єднаний з інформаційним входом селектора тривалості імпульсів, який містить два диференційних кола, елемент І, елемент АБО і лічильник-дешифратор, інформаційний вхід селектора тривалості імпульсів з'єднаний із входами першого та другого диференційних кіл та з керуючим входом елемента І, другий вхід останнього є тактовим входом селектора тривалості імпульсів, вихід елемента І з'єднаний з тактовим входом лічильника-дешифратора, вхід "Скидання" якого з'єднаний з виходом першого диференційного кола, вихід другого диференційного кола є першим виходом селектора тривалості імпульсів, який з'єднаний з першим керуючим входом формувача інформації, перший вихід лічильника-дешифратора є другим виходом селектора тривалості імпульсів і з'єднаний з інформаційним входом формувача інформації, другий та третій виходи лічильника-дешифратора з'єднані відповідно з першим та другим входами елемента АБО, вихід якого є третім виходом селектора тривалості імпульсів і з'єднаний із другим керуючим входом формувача інформації та другим рахунковим входом 4 UA 78138 U 5 10 15 20 25 першого блока індикації, крім того, третій вихід лічильника-дешифратора є четвертим виходом селектора тривалості імпульсів, який з'єднаний з рахунковим входом другого блока індикації, формувач інформації містить лічильник-дешифратор, регістр зсуву, лічильник та ключ, причому вхід синхронізації регістра зсуву об'єднаний з рахунковим входом лічильника-дешифратора і є першим керуючим входом формувача інформації, інформаційний вхід регістра зсуву є інформаційним входом формувача інформації, входи "Скидання" регістра зсуву та лічильника об'єднані і є другим керуючим входом формувача інформації, розрядні виходи регістра зсуву з'єднані з інформаційними входами лічильника, вихід якого з'єднано з входом "Скидання" лічильника-дешифратора, вихід останнього з'єднано з входом перезапису лічильника та з другим входом ключа, перший вхід якого є частотним входом формувача інформації, а вихід з'єднаний з рахунковим входом лічильника та з першим рахунковим входом першого блока індикації, який відрізняється тим, що в перший блок індикації, який містить перший і другий лічильники та елемент затримки, додатково введені регістр та постійний запам'ятовуючий пристрій, причому інформаційні входи запам'ятовуючого пристрою з'єднані з відповідними розрядними виходами регістра, інформаційні входи останнього з'єднані з відповідними розрядними виходами першого лічильника, рахунковий вхід якого є першим рахунковим входом блока, а вхід "Скидання" першого лічильника з'єднаний з входом "Скидання" другого лічильника та виходом елемента затримки, вхід останнього з'єднаний з входом запису регістра та виходом другого лічильника, рахунковий вхід якого є другим рахунковим входом першого блока індикації, в другий блок індикації, який містить генератор імпульсів, дільник частоти, елемент затримки та лічильник, додатково введені регістр та постійний запам'ятовуючий пристрій, причому інформаційні входи постійного запам'ятовуючого пристрою з'єднані з відповідними розрядними виходами регістра, інформаційні входи останнього з'єднані з відповідними розрядними виходами лічильника, рахунковий вхід якого є рахунковим входом другого блока індикації, причому вхід "Скидання" лічильника з'єднаний з виходом елемента затримки, вхід останнього з'єднаний з входом запису регістра та виходом дільника частоти, вхід останнього з'єднаний з виходом генератора імпульсів. 5 UA 78138 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
