Контейнер “karpela cont” для доставки та розповсюдження приманки або корму, або лікувальної речовини для риби, або речовини для розчинення у водному середовищі

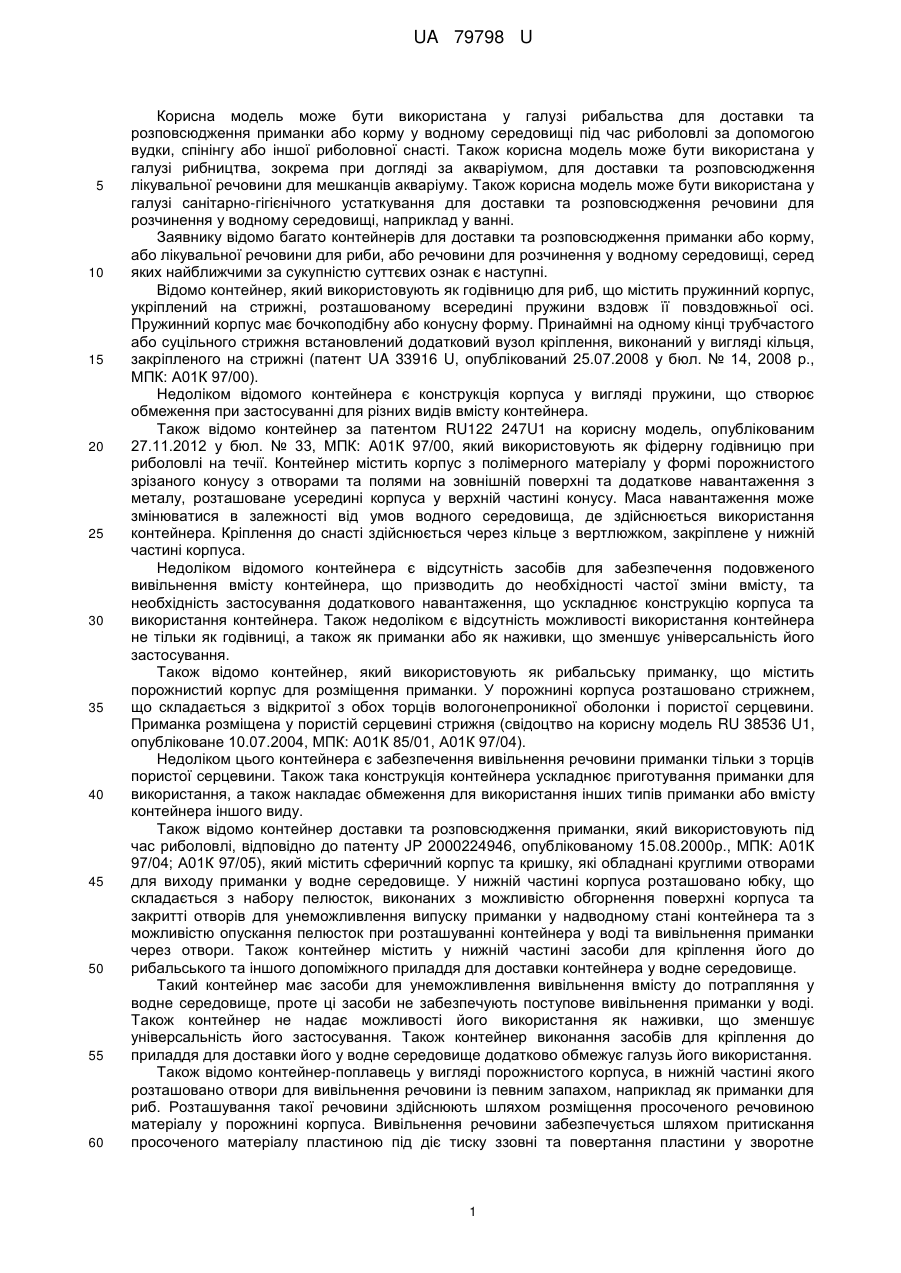

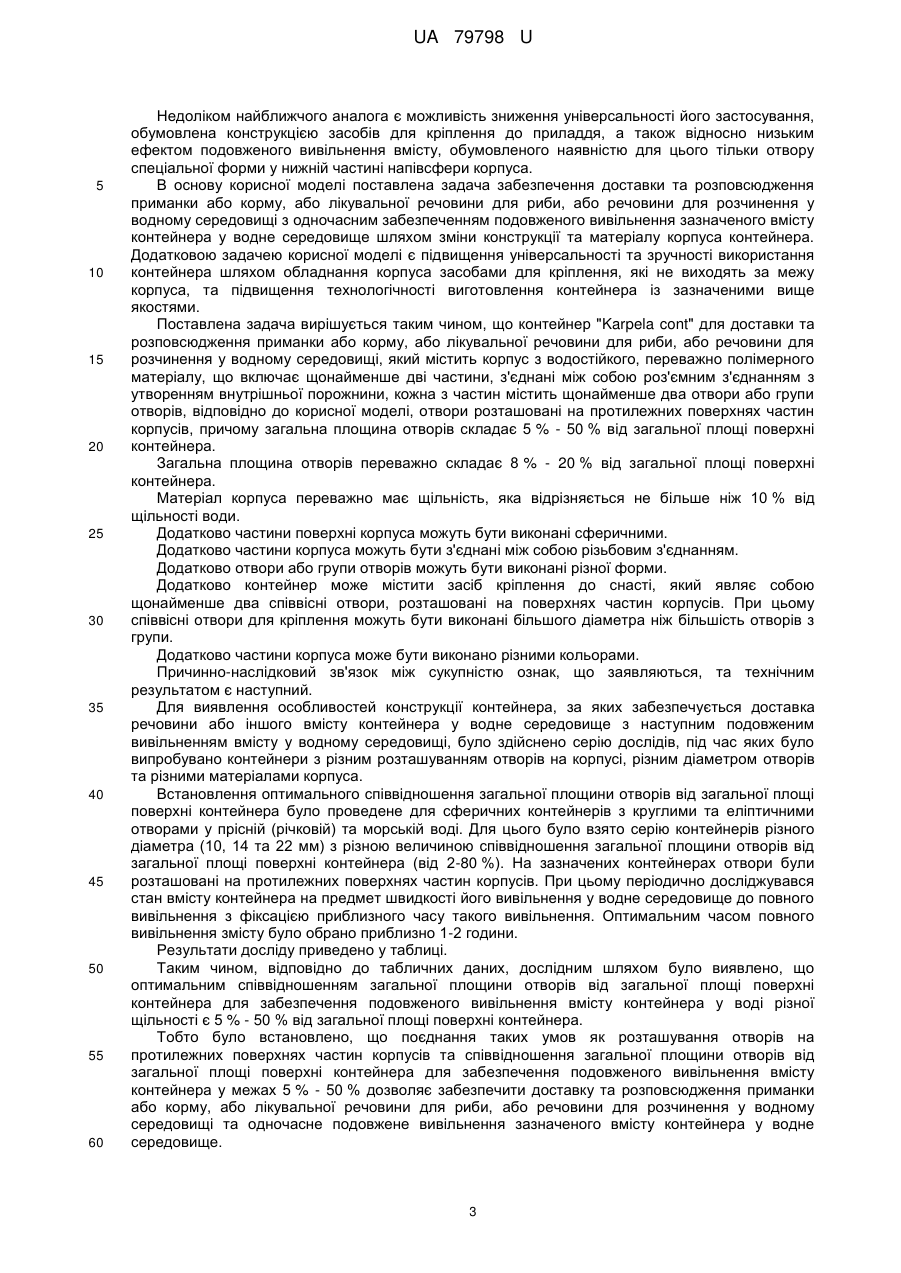

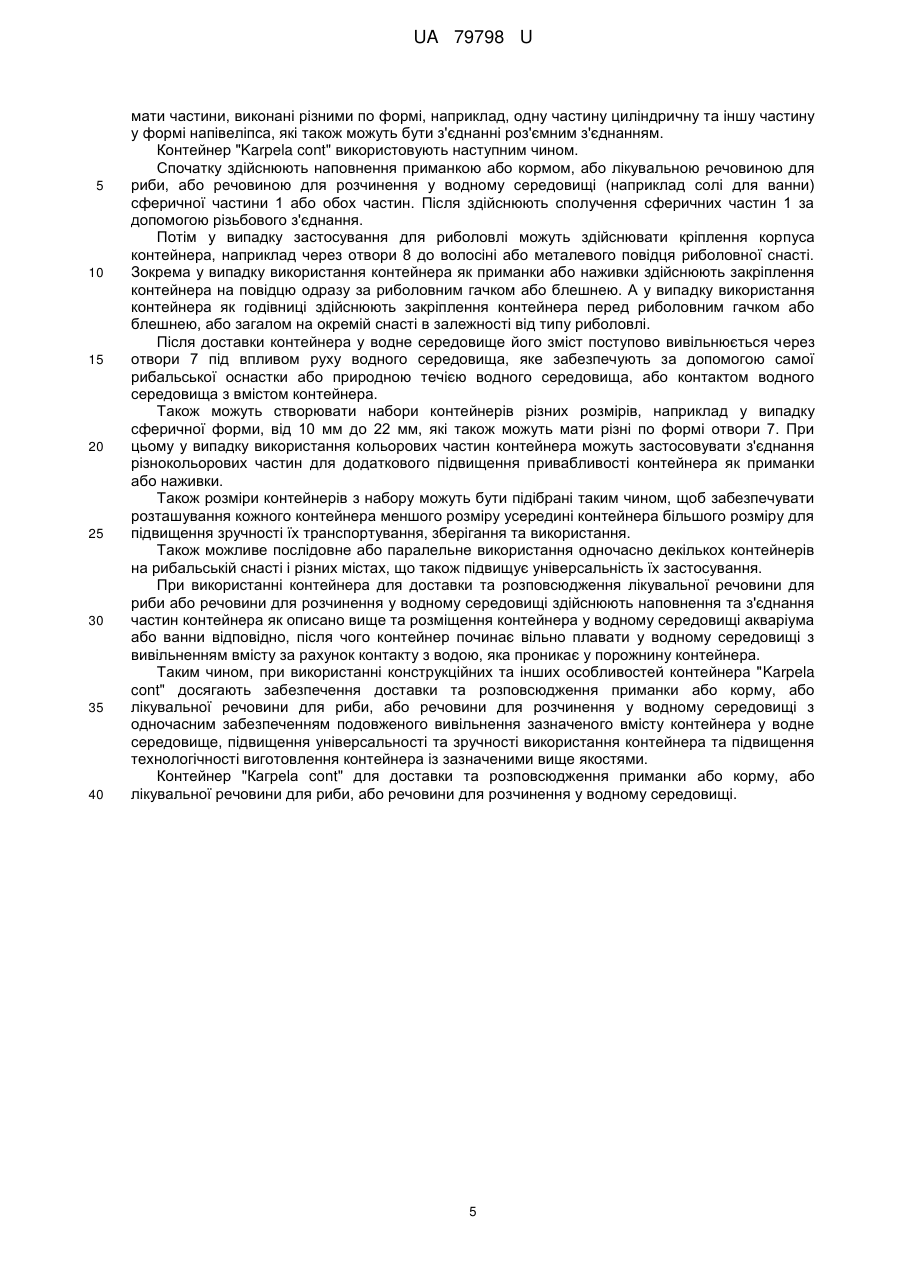

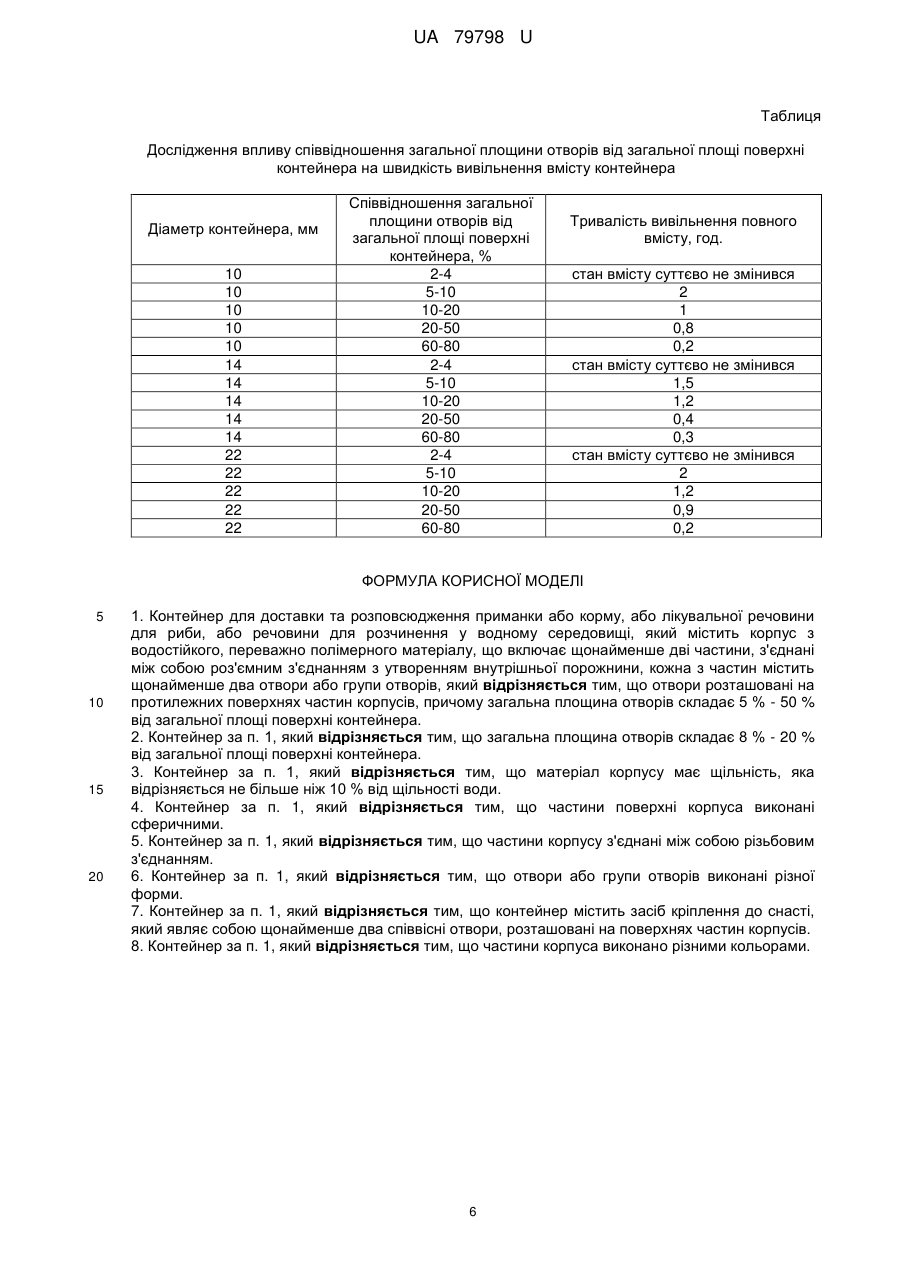

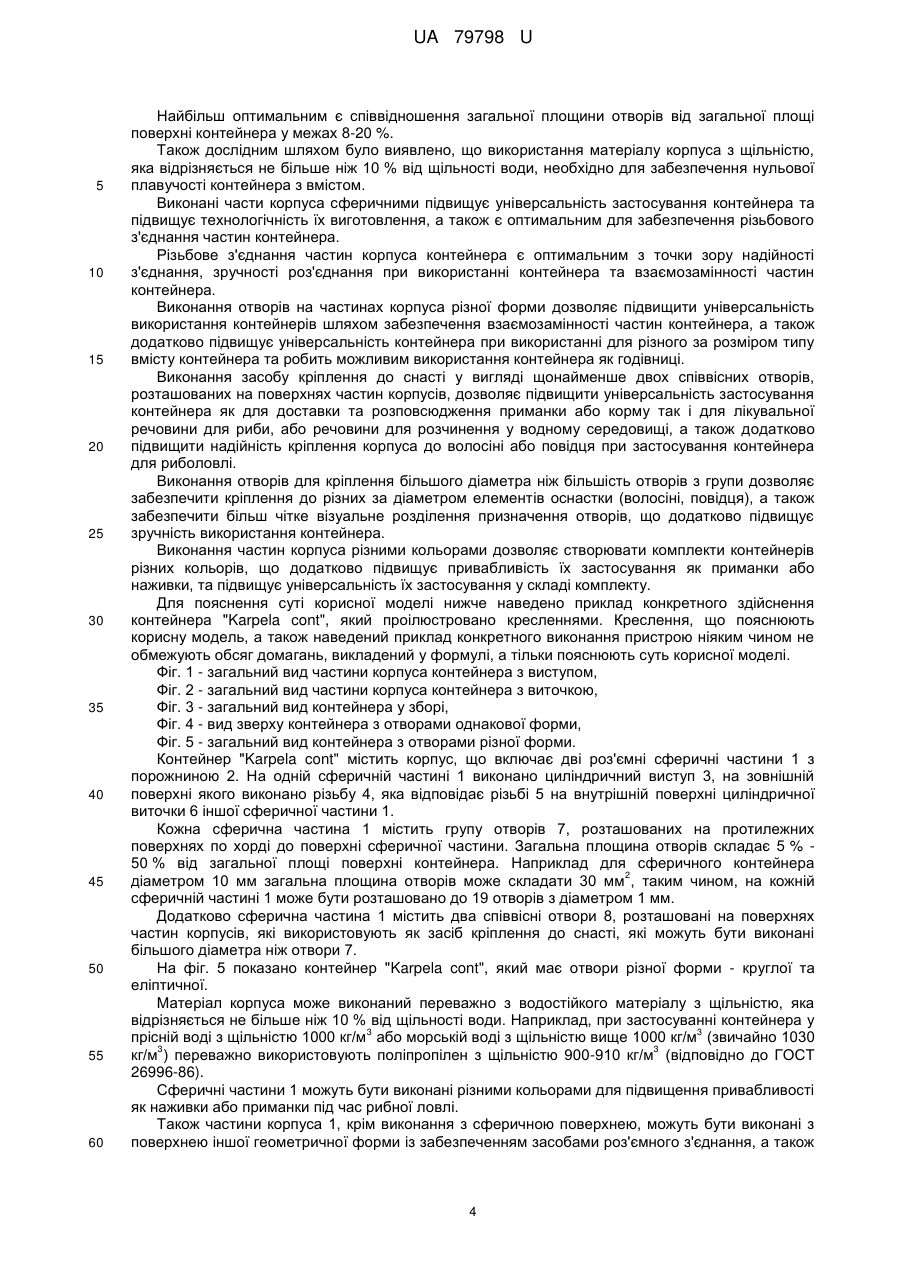

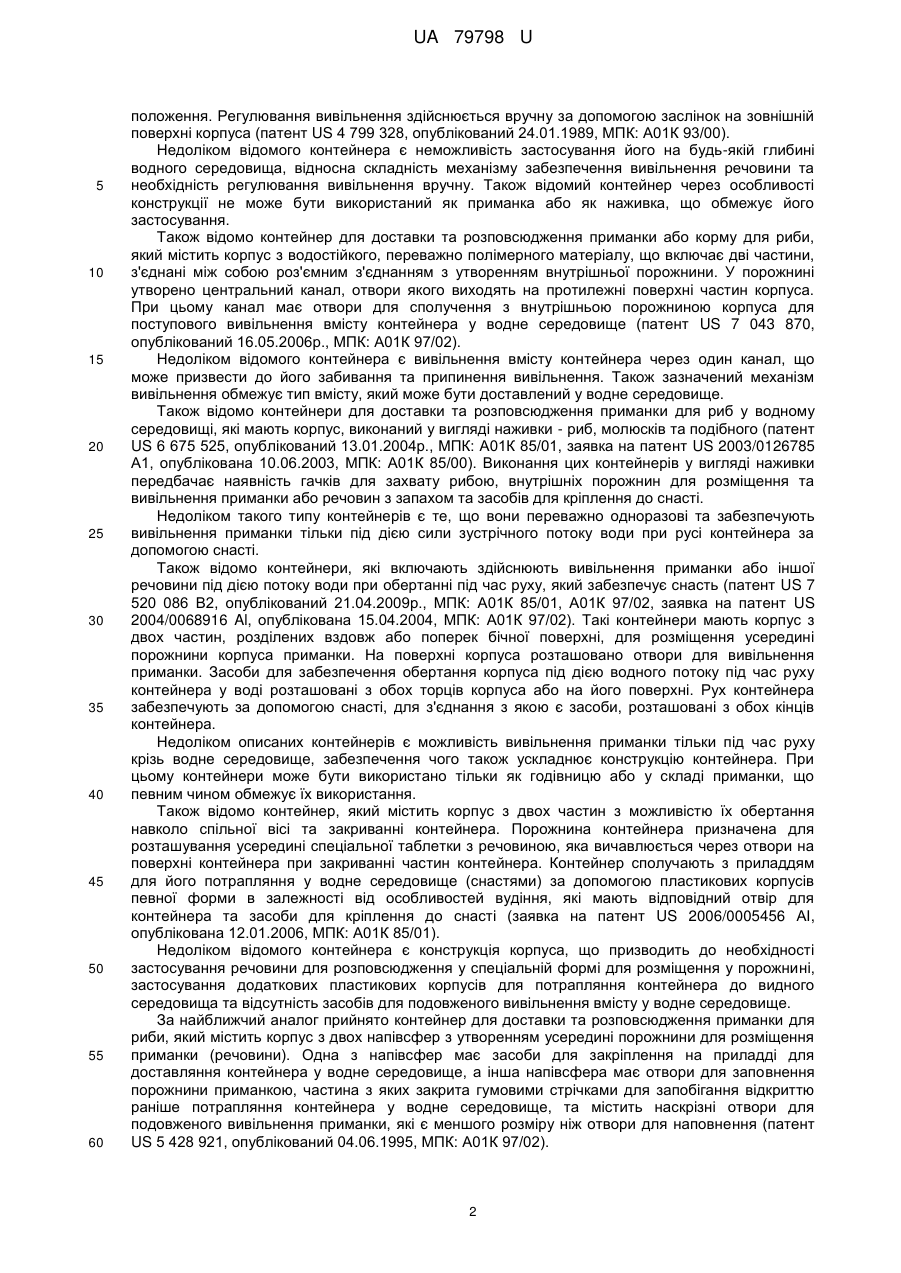

Реферат: Контейнер для доставки та розповсюдження приманки або корму, або лікувальної речовини для риби, або речовини для розчинення у водному середовищі містить корпус з водостійкого, переважно полімерного матеріалу, що включає щонайменше дві частини, з'єднані між собою роз'ємним з'єднанням з утворенням внутрішньої порожнини, кожна з частин містить щонайменше два отвори або групи отворів. Отвори розташовані на протилежних поверхнях частин корпусів, причому загальна площина отворів складає певне відсоткове значення від загальної площі поверхні контейнера. UA 79798 U (54) КОНТЕЙНЕР "KARPELA CONT" ДЛЯ ДОСТАВКИ ТА РОЗПОВСЮДЖЕННЯ ПРИМАНКИ АБО КОРМУ, АБО ЛІКУВАЛЬНОЇ РЕЧОВИНИ ДЛЯ РИБИ, АБО РЕЧОВИНИ ДЛЯ РОЗЧИНЕННЯ У ВОДНОМУ СЕРЕДОВИЩІ UA 79798 U UA 79798 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель може бути використана у галузі рибальства для доставки та розповсюдження приманки або корму у водному середовищі під час риболовлі за допомогою вудки, спінінгу або іншої риболовної снасті. Також корисна модель може бути використана у галузі рибництва, зокрема при догляді за акваріумом, для доставки та розповсюдження лікувальної речовини для мешканців акваріуму. Також корисна модель може бути використана у галузі санітарно-гігієнічного устаткування для доставки та розповсюдження речовини для розчинення у водному середовищі, наприклад у ванні. Заявнику відомо багато контейнерів для доставки та розповсюдження приманки або корму, або лікувальної речовини для риби, або речовини для розчинення у водному середовищі, серед яких найближчими за сукупністю суттєвих ознак є наступні. Відомо контейнер, який використовують як годівницю для риб, що містить пружинний корпус, укріплений на стрижні, розташованому всередині пружини вздовж її повздовжньої осі. Пружинний корпус має бочкоподібну або конусну форму. Принаймні на одному кінці трубчастого або суцільного стрижня встановлений додатковий вузол кріплення, виконаний у вигляді кільця, закріпленого на стрижні (патент UA 33916 U, опублікований 25.07.2008 у бюл. № 14, 2008 р., МПК: А01К 97/00). Недоліком відомого контейнера є конструкція корпуса у вигляді пружини, що створює обмеження при застосуванні для різних видів вмісту контейнера. Також відомо контейнер за патентом RU122 247U1 на корисну модель, опублікованим 27.11.2012 у бюл. № 33, МПК: А01К 97/00, який використовують як фідерну годівницю при риболовлі на течії. Контейнер містить корпус з полімерного матеріалу у формі порожнистого зрізаного конусу з отворами та полями на зовнішній поверхні та додаткове навантаження з металу, розташоване усередині корпуса у верхній частині конусу. Маса навантаження може змінюватися в залежності від умов водного середовища, де здійснюється використання контейнера. Кріплення до снасті здійснюється через кільце з вертлюжком, закріплене у нижній частині корпуса. Недоліком відомого контейнера є відсутність засобів для забезпечення подовженого вивільнення вмісту контейнера, що призводить до необхідності частої зміни вмісту, та необхідність застосування додаткового навантаження, що ускладнює конструкцію корпуса та використання контейнера. Також недоліком є відсутність можливості використання контейнера не тільки як годівниці, а також як приманки або як наживки, що зменшує універсальність його застосування. Також відомо контейнер, який використовують як рибальську приманку, що містить порожнистий корпус для розміщення приманки. У порожнині корпуса розташовано стрижнем, що складається з відкритої з обох торців вологонепроникної оболонки і пористої серцевини. Приманка розміщена у пористій серцевині стрижня (свідоцтво на корисну модель RU 38536 U1, опубліковане 10.07.2004, МПК: А01К 85/01, А01К 97/04). Недоліком цього контейнера є забезпечення вивільнення речовини приманки тільки з торців пористої серцевини. Також така конструкція контейнера ускладнює приготування приманки для використання, а також накладає обмеження для використання інших типів приманки або вмісту контейнера іншого виду. Також відомо контейнер доставки та розповсюдження приманки, який використовують під час риболовлі, відповідно до патенту JP 2000224946, опублікованому 15.08.2000р., МПК: А01К 97/04; А01К 97/05), який містить сферичний корпус та кришку, які обладнані круглими отворами для виходу приманки у водне середовище. У нижній частині корпуса розташовано юбку, що складається з набору пелюсток, виконаних з можливістю обгорнення поверхні корпуса та закритті отворів для унеможливлення випуску приманки у надводному стані контейнера та з можливістю опусканняпелюсток при розташуванні контейнера у воді та вивільнення приманки через отвори. Також контейнер містить у нижній частині засоби для кріплення його до рибальського та іншого допоміжного приладдя для доставки контейнера у водне середовище. Такий контейнер має засоби для унеможливлення вивільнення вмісту до потрапляння у водне середовище, проте ці засоби не забезпечують поступове вивільнення приманки у воді. Також контейнер не надає можливості його використання як наживки, що зменшує універсальність його застосування. Також контейнер виконання засобів для кріплення до приладдя для доставки його у водне середовище додатково обмежує галузь його використання. Також відомо контейнер-поплавець у вигляді порожнистого корпуса, в нижній частині якого розташовано отвори для вивільнення речовини із певним запахом, наприклад як приманки для риб. Розташування такої речовини здійснюють шляхом розміщення просоченого речовиною матеріалу у порожнині корпуса. Вивільнення речовини забезпечується шляхом притискання просоченого матеріалу пластиною під діє тиску ззовні та повертання пластини у зворотне 1 UA 79798 U 5 10 15 20 25 30 35 40 45 50 55 60 положення. Регулювання вивільнення здійснюється вручну за допомогою заслінок на зовнішній поверхні корпуса (патент US 4 799 328, опублікований 24.01.1989, МПК: А01К 93/00). Недоліком відомого контейнера є неможливість застосування його на будь-якій глибині водного середовища, відносна складність механізму забезпечення вивільнення речовини та необхідність регулювання вивільнення вручну. Також відомий контейнер через особливості конструкції не може бути використаний як приманка або як наживка, що обмежує його застосування. Також відомо контейнер для доставки та розповсюдження приманки або корму для риби, який містить корпус з водостійкого, переважно полімерного матеріалу, що включає дві частини, з'єднані між собою роз'ємним з'єднанням з утворенням внутрішньої порожнини. У порожнині утворено центральний канал, отвори якого виходять на протилежні поверхні частин корпуса. При цьому канал має отвори для сполучення з внутрішньою порожниною корпуса для поступового вивільнення вмісту контейнера у водне середовище (патент US 7 043 870, опублікований 16.05.2006р., МПК: А01К 97/02). Недоліком відомого контейнера є вивільнення вмісту контейнера через один канал, що може призвести до його забивання та припинення вивільнення. Також зазначений механізм вивільнення обмежує тип вмісту, який може бути доставлений у водне середовище. Також відомо контейнери для доставки та розповсюдження приманки для риб у водному середовищі, які мають корпус, виконаний у вигляді наживки - риб, молюсків та подібного (патент US 6 675 525, опублікований 13.01.2004р., МПК: А01К 85/01, заявка на патент US 2003/0126785 А1, опублікована 10.06.2003, МПК: А01К 85/00). Виконання цих контейнерів у вигляді наживки передбачає наявність гачків для захвату рибою, внутрішніх порожнин для розміщення та вивільнення приманки або речовин з запахом та засобів для кріплення до снасті. Недоліком такого типу контейнерів є те, що вони переважно одноразові та забезпечують вивільнення приманки тільки під дією сили зустрічного потоку води при русі контейнера за допомогою снасті. Також відомо контейнери, які включають здійснюють вивільнення приманки або іншої речовини під дією потоку води при обертанні під час руху, який забезпечує снасть (патент US 7 520 086 В2, опублікований 21.04.2009р., МПК: А01К 85/01, А01К 97/02, заявка на патент US 2004/0068916 Al, опублікована 15.04.2004, МПК: А01К 97/02). Такі контейнери мають корпус з двох частин, розділених вздовж або поперек бічної поверхні, для розміщення усередині порожнини корпуса приманки. На поверхні корпуса розташовано отвори для вивільнення приманки. Засоби для забезпечення обертання корпуса під дією водного потоку під час руху контейнера у воді розташовані з обох торців корпуса або на його поверхні. Рух контейнера забезпечують за допомогою снасті, для з'єднання з якою є засоби, розташовані з обох кінців контейнера. Недоліком описаних контейнерів є можливість вивільнення приманки тільки під час руху крізь водне середовище, забезпечення чого також ускладнює конструкцію контейнера. При цьому контейнери може бути використано тільки як годівницю або у складі приманки, що певним чином обмежує їх використання. Також відомо контейнер, який містить корпус з двох частин з можливістю їх обертання навколо спільної вісі та закриванні контейнера. Порожнина контейнера призначена для розташування усередині спеціальної таблетки з речовиною, яка вичавлюється через отвори на поверхні контейнера при закриванні частин контейнера. Контейнер сполучають з приладдям для його потрапляння у водне середовище (снастями) за допомогою пластикових корпусів певної форми в залежності від особливостей вудіння, які мають відповідний отвір для контейнера та засоби для кріплення до снасті (заявка на патент US 2006/0005456 ΑΙ, опублікована 12.01.2006, МПК: А01К 85/01). Недоліком відомого контейнера є конструкція корпуса, що призводить до необхідності застосування речовини для розповсюдження у спеціальній формі для розміщення у порожнині, застосування додаткових пластикових корпусів для потрапляння контейнера до видного середовища та відсутність засобів для подовженого вивільнення вмісту у водне середовище. За найближчий аналог прийнято контейнер для доставки та розповсюдження приманки для риби, який містить корпус з двох напівсфер з утворенням усередині порожнини для розміщення приманки (речовини). Одна з напівсфер має засоби для закріплення на приладді для доставляння контейнера у водне середовище, а інша напівсфера має отвори для заповнення порожнини приманкою, частина з яких закрита гумовими стрічками для запобігання відкриттю раніше потрапляння контейнера у водне середовище, та містить наскрізні отвори для подовженого вивільнення приманки, які є меншого розміру ніж отвори для наповнення (патент US 5 428 921, опублікований 04.06.1995, МПК: А01К 97/02). 2 UA 79798 U 5 10 15 20 25 30 35 40 45 50 55 60 Недоліком найближчого аналога є можливість зниження універсальності його застосування, обумовлена конструкцією засобів для кріплення до приладдя, а також відносно низьким ефектом подовженого вивільнення вмісту, обумовленого наявністю для цього тільки отвору спеціальної форми у нижній частині напівсфери корпуса. В основу корисної моделі поставлена задача забезпечення доставки та розповсюдження приманки або корму, або лікувальної речовини для риби, або речовини для розчинення у водному середовищі з одночасним забезпеченням подовженого вивільнення зазначеного вмісту контейнера у водне середовище шляхом зміни конструкції та матеріалу корпуса контейнера. Додатковою задачею корисної моделі є підвищення універсальності та зручності використання контейнера шляхом обладнання корпуса засобами для кріплення, які не виходять за межу корпуса, та підвищення технологічності виготовлення контейнера із зазначеними вище якостями. Поставлена задача вирішується таким чином, що контейнер "Karpela cont" для доставки та розповсюдження приманки або корму, або лікувальної речовини для риби, або речовини для розчинення у водному середовищі, який містить корпус з водостійкого, переважно полімерного матеріалу, що включає щонайменше дві частини, з'єднані між собою роз'ємним з'єднанням з утворенням внутрішньої порожнини, кожна з частин містить щонайменше два отвори або групи отворів, відповідно до корисної моделі, отвори розташовані на протилежних поверхнях частин корпусів, причому загальна площина отворів складає 5 % - 50 % від загальної площі поверхні контейнера. Загальна площина отворів переважно складає 8 % - 20 % від загальної площі поверхні контейнера. Матеріал корпуса переважно має щільність, яка відрізняється не більше ніж 10 % від щільності води. Додатково частини поверхні корпуса можуть бути виконані сферичними. Додатково частини корпуса можуть бути з'єднані між собою різьбовим з'єднанням. Додатково отвори або групи отворів можуть бути виконані різної форми. Додатково контейнер може містити засіб кріплення до снасті, який являє собою щонайменше два співвісні отвори, розташовані на поверхнях частин корпусів. При цьому співвісні отвори для кріплення можуть бути виконані більшого діаметра ніж більшість отворів з групи. Додатково частини корпуса може бути виконано різними кольорами. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом є наступний. Для виявлення особливостей конструкції контейнера, за яких забезпечується доставка речовини або іншого вмісту контейнера у водне середовище з наступним подовженим вивільненням вмісту у водному середовищі, було здійснено серію дослідів, під час яких було випробувано контейнери з різним розташуванням отворів на корпусі, різним діаметром отворів та різними матеріалами корпуса. Встановлення оптимального співвідношення загальної площини отворів від загальної площі поверхні контейнера було проведене для сферичних контейнерів з круглими та еліптичними отворами у прісній (річковій) та морській воді. Для цього було взято серію контейнерів різного діаметра (10, 14 та 22 мм) з різною величиною співвідношення загальної площини отворів від загальної площі поверхні контейнера (від 2-80 %). На зазначених контейнерах отвори були розташовані на протилежних поверхнях частин корпусів. При цьому періодично досліджувався стан вмісту контейнера на предмет швидкості його вивільнення у водне середовище до повного вивільнення з фіксацією приблизного часу такого вивільнення. Оптимальним часом повного вивільнення змісту було обрано приблизно 1-2 години. Результати досліду приведено у таблиці. Таким чином, відповідно до табличних даних, дослідним шляхом було виявлено, що оптимальним співвідношенням загальної площини отворів від загальної площі поверхні контейнера для забезпечення подовженого вивільнення вмісту контейнера у воді різної щільності є 5 % - 50 % від загальної площі поверхні контейнера. Тобто було встановлено, що поєднання таких умов як розташування отворів на протилежних поверхнях частин корпусів та співвідношення загальної площини отворів від загальної площі поверхні контейнера для забезпечення подовженого вивільнення вмісту контейнера у межах 5 % - 50 % дозволяє забезпечити доставку та розповсюдження приманки або корму, або лікувальної речовини для риби, або речовини для розчинення у водному середовищі та одночасне подовжене вивільнення зазначеного вмісту контейнера у водне середовище. 3 UA 79798 U 5 10 15 20 25 30 35 40 45 50 55 60 Найбільш оптимальним є співвідношення загальної площини отворів від загальної площі поверхні контейнера у межах 8-20 %. Також дослідним шляхом було виявлено, що використання матеріалу корпуса з щільністю, яка відрізняється не більше ніж 10 % від щільності води, необхідно для забезпечення нульової плавучості контейнера з вмістом. Виконані части корпуса сферичними підвищує універсальність застосування контейнера та підвищує технологічність їх виготовлення, а також є оптимальним для забезпечення різьбового з'єднання частин контейнера. Різьбове з'єднання частин корпуса контейнера є оптимальним з точки зору надійності з'єднання, зручності роз'єднання при використанні контейнера та взаємозамінності частин контейнера. Виконання отворів на частинах корпуса різної форми дозволяє підвищити універсальність використання контейнерів шляхом забезпечення взаємозамінності частин контейнера, а також додатково підвищує універсальність контейнера при використанні для різного за розміром типу вмісту контейнера та робить можливим використання контейнера як годівниці. Виконання засобу кріплення до снасті у вигляді щонайменше двох співвісних отворів, розташованих на поверхнях частин корпусів, дозволяє підвищити універсальність застосування контейнера як для доставки та розповсюдження приманки або корму так і для лікувальної речовини для риби, або речовини для розчинення у водному середовищі, а також додатково підвищити надійність кріплення корпуса до волосіні або повідця при застосування контейнера для риболовлі. Виконання отворів для кріплення більшого діаметра ніж більшість отворів з групи дозволяє забезпечити кріплення до різних за діаметром елементів оснастки (волосіні, повідця), а також забезпечити більш чітке візуальне розділення призначення отворів, що додатково підвищує зручність використання контейнера. Виконання частин корпуса різними кольорами дозволяє створювати комплекти контейнерів різних кольорів, що додатково підвищує привабливість їх застосування як приманки або наживки, та підвищує універсальність їх застосування у складі комплекту. Для пояснення суті корисної моделі нижче наведено приклад конкретного здійснення контейнера "Karpela cont", який проілюстровано кресленнями. Креслення, що пояснюють корисну модель, а також наведений приклад конкретного виконання пристрою ніяким чином не обмежують обсяг домагань, викладений у формулі, а тільки пояснюють суть корисної моделі. Фіг. 1 - загальний вид частини корпуса контейнера з виступом, Фіг. 2 - загальний вид частини корпуса контейнера з виточкою, Фіг. 3 - загальний вид контейнера у зборі, Фіг. 4 - вид зверху контейнера з отворами однакової форми, Фіг. 5 - загальний вид контейнера з отворами різної форми. Контейнер "Karpela cont" містить корпус, що включає дві роз'ємні сферичні частини 1 з порожниною 2. На одній сферичній частині 1 виконано циліндричний виступ 3, на зовнішній поверхні якого виконано різьбу 4, яка відповідає різьбі 5 на внутрішній поверхні циліндричної виточки 6 іншої сферичної частини 1. Кожна сферична частина 1 містить групу отворів 7, розташованих на протилежних поверхнях по хорді до поверхні сферичної частини. Загальна площина отворів складає 5 % 50 % від загальної площі поверхні контейнера. Наприклад для сферичного контейнера 2 діаметром 10 мм загальна площина отворів може складати 30 мм , таким чином, на кожній сферичній частині 1 може бути розташовано до 19 отворів з діаметром 1 мм. Додатково сферична частина 1 містить два співвісні отвори 8, розташовані на поверхнях частин корпусів, які використовують як засіб кріплення до снасті, які можуть бути виконані більшого діаметра ніж отвори 7. На фіг. 5 показано контейнер "Karpela cont", який має отвори різної форми - круглої та еліптичної. Матеріал корпуса може виконаний переважно з водостійкого матеріалу з щільністю, яка відрізняється не більше ніж 10 % від щільності води. Наприклад, при застосуванні контейнера у 3 3 прісній воді з щільністю 1000 кг/м або морській воді з щільністю вище 1000 кг/м (звичайно 1030 3 3 кг/м ) переважно використовують поліпропілен з щільністю 900-910 кг/м (відповідно до ГОСТ 26996-86). Сферичні частини 1 можуть бути виконані різними кольорами для підвищення привабливості як наживки або приманки під час рибної ловлі. Також частини корпуса 1, крім виконання з сферичною поверхнею, можуть бути виконані з поверхнею іншої геометричної форми із забезпеченням засобами роз'ємного з'єднання, а також 4 UA 79798 U 5 10 15 20 25 30 35 40 мати частини, виконані різними по формі, наприклад, одну частину циліндричну та іншу частину у формі напівеліпса, які також можуть бути з'єднанні роз'ємним з'єднанням. Контейнер "Karpela cont" використовують наступним чином. Спочатку здійснюють наповнення приманкою або кормом, або лікувальною речовиною для риби, або речовиною для розчинення у водному середовищі (наприклад солі для ванни) сферичної частини 1 або обох частин. Після здійснюють сполучення сферичних частин 1 за допомогою різьбового з'єднання. Потім у випадку застосування для риболовлі можуть здійснювати кріплення корпуса контейнера, наприклад через отвори 8 до волосіні або металевого повідця риболовної снасті. Зокрема у випадку використання контейнера як приманки або наживки здійснюють закріплення контейнера на повідцю одразу за риболовним гачком або блешнею. А у випадку використання контейнера як годівниці здійснюють закріплення контейнера перед риболовним гачком або блешнею, або загалом на окремій снасті в залежності від типу риболовлі. Після доставки контейнера у водне середовище його зміст поступово вивільнюється через отвори 7 під впливом руху водного середовища, яке забезпечують за допомогою самої рибальської оснастки або природною течією водного середовища, або контактом водного середовища з вмістом контейнера. Також можуть створювати набори контейнерів різних розмірів, наприклад у випадку сферичної форми, від 10 мм до 22 мм, які також можуть мати різні по формі отвори 7. При цьому у випадку використання кольорових частин контейнера можуть застосовувати з'єднання різнокольорових частин для додаткового підвищення привабливості контейнера як приманки або наживки. Також розміри контейнерів з набору можуть бути підібрані таким чином, щоб забезпечувати розташування кожного контейнера меншого розміру усередині контейнера більшого розміру для підвищення зручності їх транспортування, зберігання та використання. Також можливе послідовне або паралельне використання одночасно декількох контейнерів на рибальській снасті і різних містах, що також підвищує універсальність їх застосування. При використанні контейнера для доставки та розповсюдження лікувальної речовини для риби або речовини для розчинення у водному середовищі здійснюють наповнення та з'єднання частин контейнера як описано вище та розміщення контейнера у водному середовищі акваріума або ванни відповідно, після чого контейнер починає вільно плавати у водному середовищі з вивільненням вмісту за рахунок контакту з водою, яка проникає у порожнину контейнера. Таким чином, при використанні конструкційних та інших особливостей контейнера "Karpela cont" досягають забезпечення доставки та розповсюдження приманки або корму, або лікувальної речовини для риби, або речовини для розчинення у водному середовищі з одночасним забезпеченням подовженого вивільнення зазначеного вмісту контейнера у водне середовище, підвищення універсальності та зручності використання контейнера та підвищення технологічності виготовлення контейнера із зазначеними вище якостями. Контейнер "Кагреlа cont" для доставки та розповсюдження приманки або корму, або лікувальної речовини для риби, або речовини для розчинення у водному середовищі. 5 UA 79798 U Таблиця Дослідження впливу співвідношення загальної площини отворів від загальної площі поверхні контейнера на швидкість вивільнення вмісту контейнера Діаметр контейнера, мм 10 10 10 10 10 14 14 14 14 14 22 22 22 22 22 Співвідношення загальної площини отворів від загальної площі поверхні контейнера, % 2-4 5-10 10-20 20-50 60-80 2-4 5-10 10-20 20-50 60-80 2-4 5-10 10-20 20-50 60-80 Тривалість вивільнення повного вмісту, год. стан вмісту суттєво не змінився 2 1 0,8 0,2 стан вмісту суттєво не змінився 1,5 1,2 0,4 0,3 стан вмісту суттєво не змінився 2 1,2 0,9 0,2 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 1. Контейнер для доставки та розповсюдження приманки або корму, або лікувальної речовини для риби, або речовини для розчинення у водному середовищі, який містить корпус з водостійкого, переважно полімерного матеріалу, що включає щонайменше дві частини, з'єднані між собою роз'ємним з'єднанням з утворенням внутрішньої порожнини, кожна з частин містить щонайменше два отвори або групи отворів, який відрізняється тим, що отвори розташовані на протилежних поверхнях частин корпусів, причому загальна площина отворів складає 5 % - 50 % від загальної площі поверхні контейнера. 2. Контейнер за п. 1, який відрізняється тим, що загальна площина отворів складає 8 % - 20 % від загальної площі поверхні контейнера. 3. Контейнер за п. 1, який відрізняється тим, що матеріал корпусу має щільність, яка відрізняється не більше ніж 10 % від щільності води. 4. Контейнер за п. 1, який відрізняється тим, що частини поверхні корпуса виконані сферичними. 5. Контейнер за п. 1, який відрізняється тим, що частини корпусу з'єднані між собою різьбовим з'єднанням. 6. Контейнер за п. 1, який відрізняється тим, що отвори або групи отворів виконані різної форми. 7. Контейнер за п. 1, який відрізняється тим, що контейнер містить засіб кріплення до снасті, який являє собою щонайменше два співвісні отвори, розташовані на поверхнях частин корпусів. 8. Контейнер за п. 1, який відрізняється тим, що частини корпуса виконано різними кольорами. 6 UA 79798 U 7 UA 79798 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
