Спосіб фіксації незнімної опалубки зі сталевого профільованого настилу для монолітної залізобетонної плити, влаштованої по залізобетонних балках, за допомогою розпірних з’єднань
Формула / Реферат

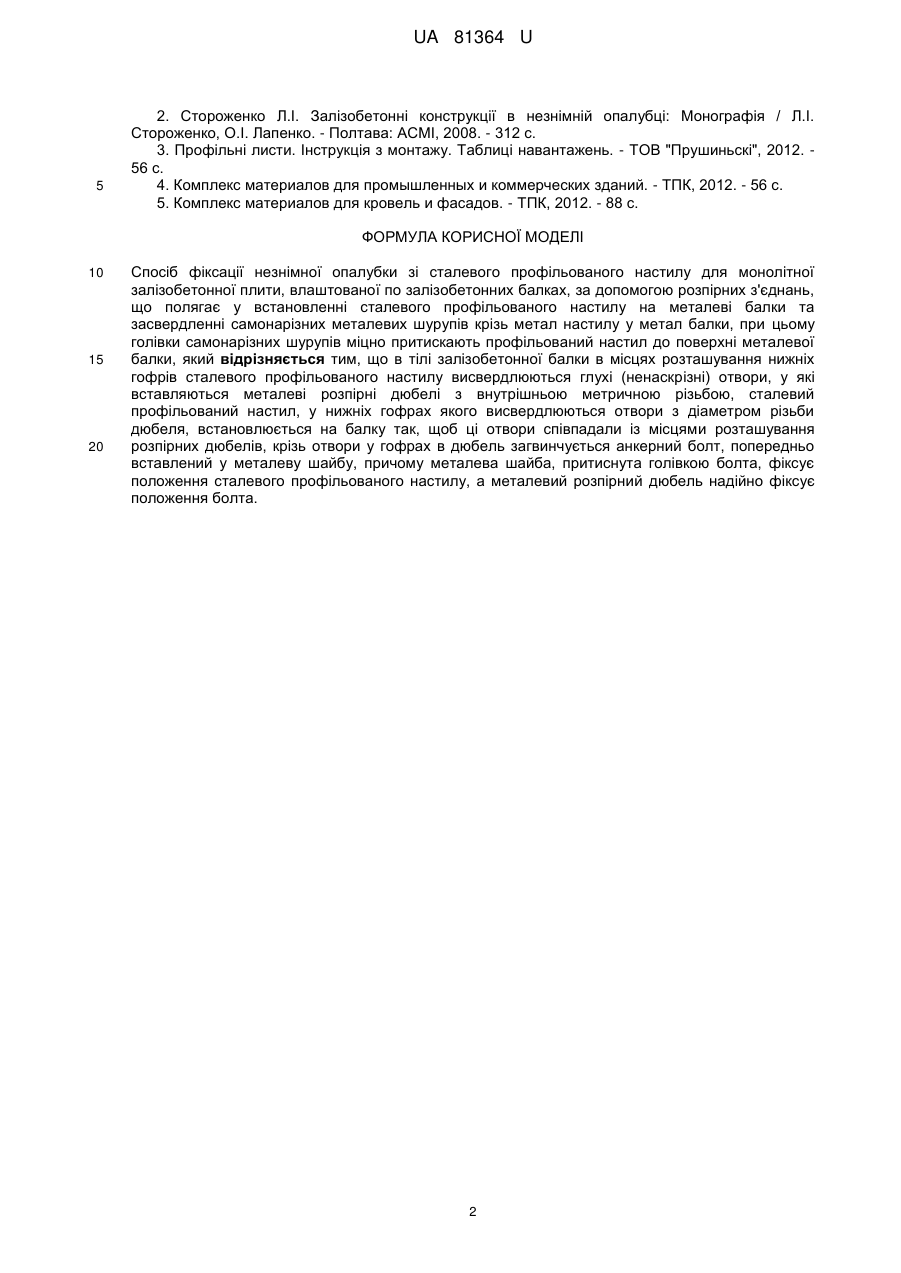

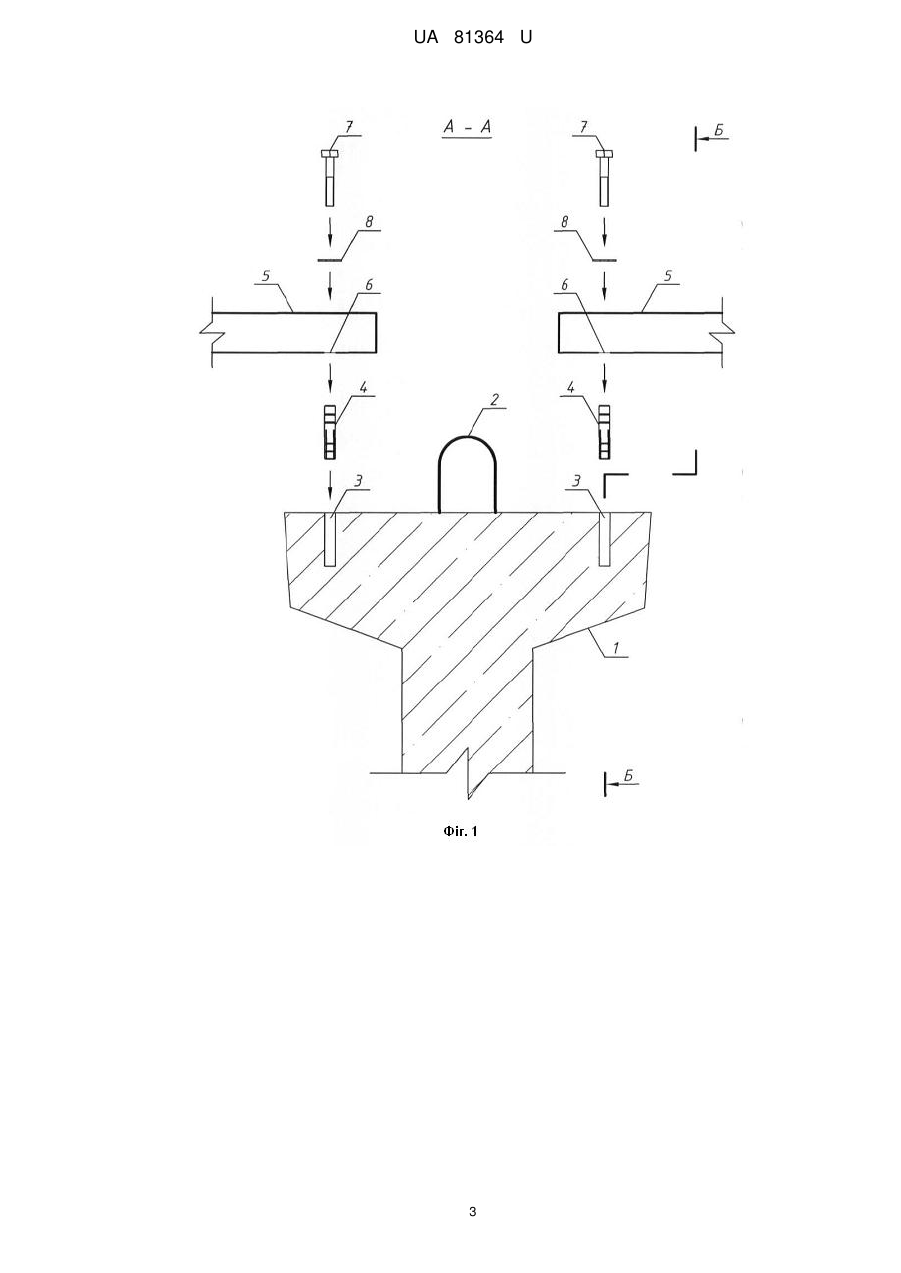

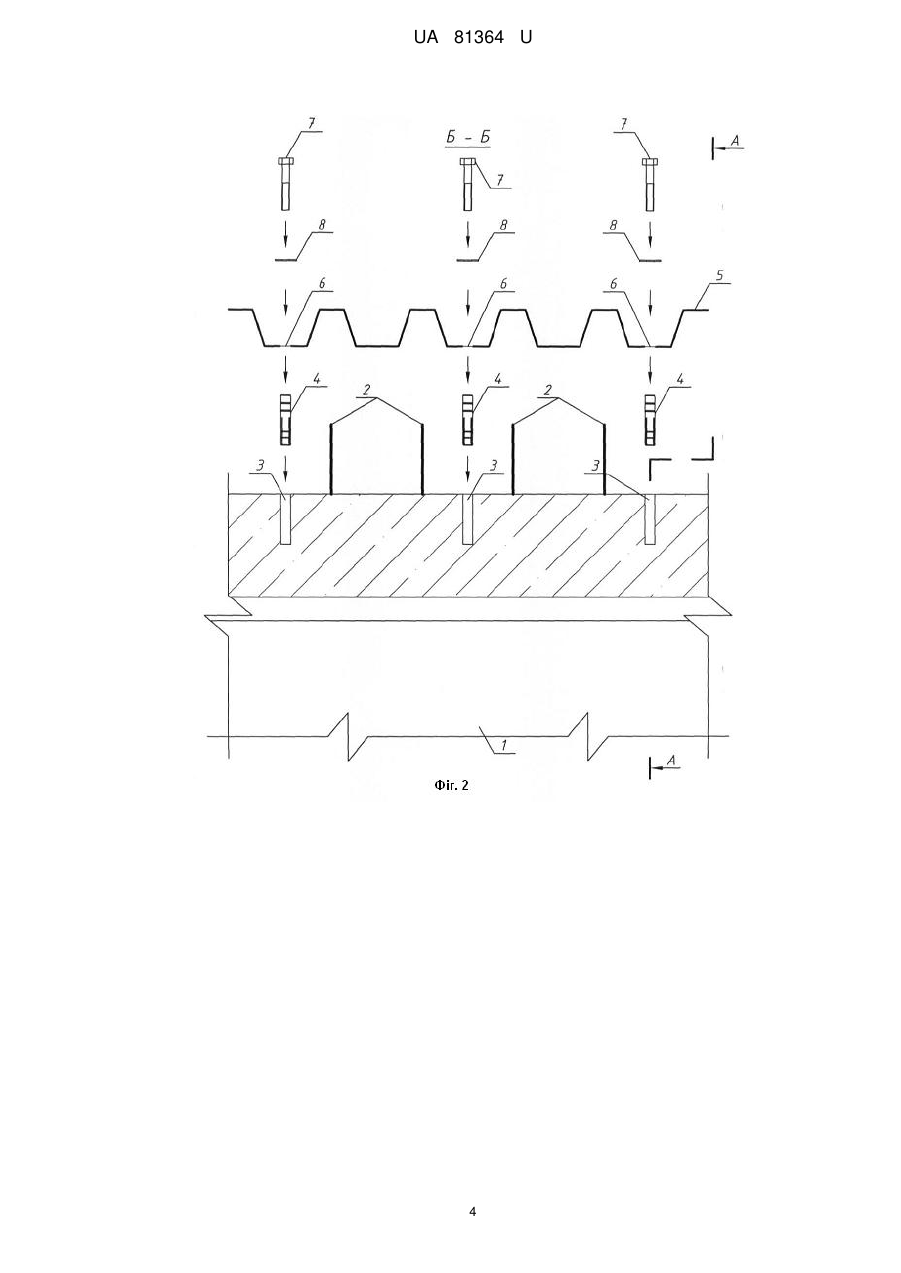

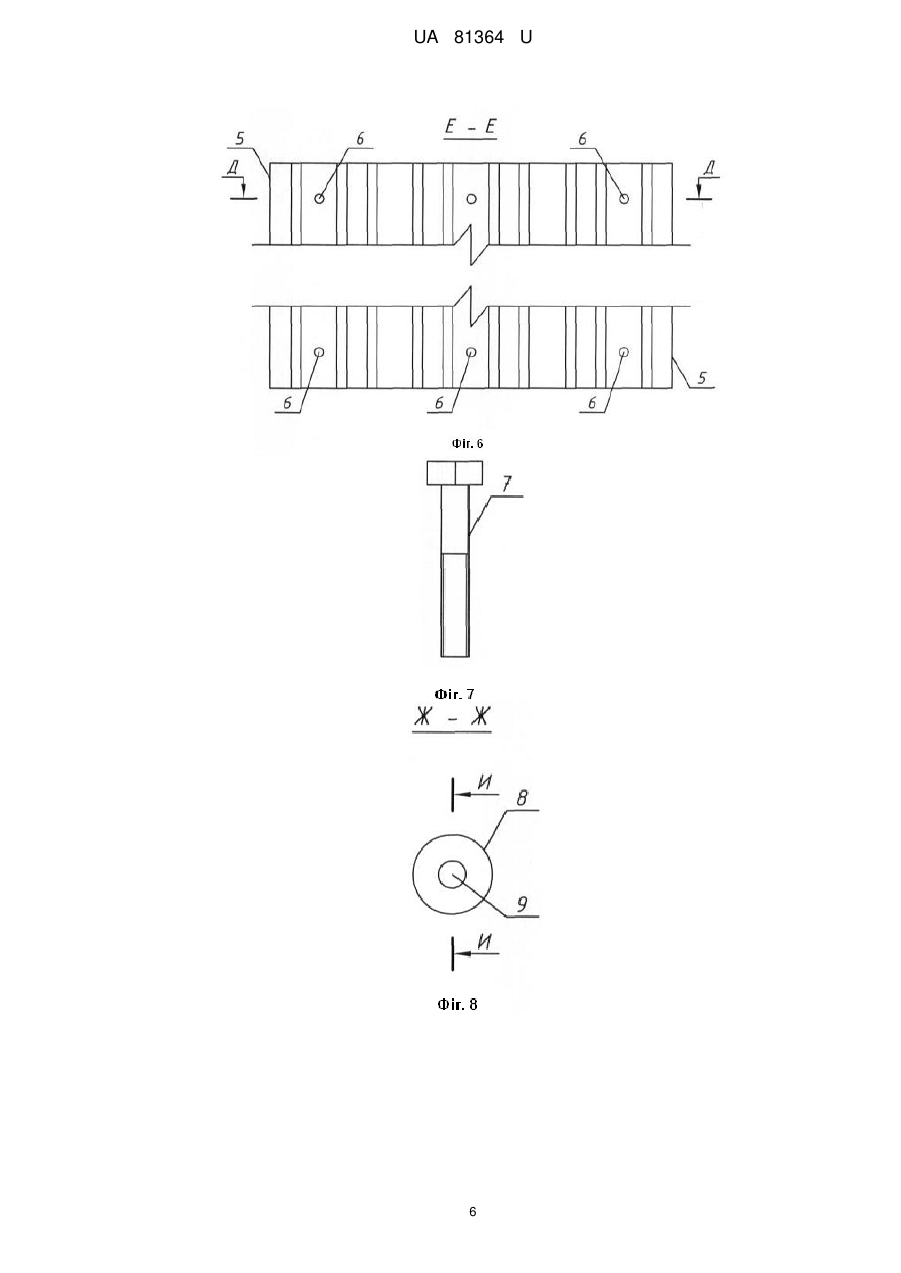

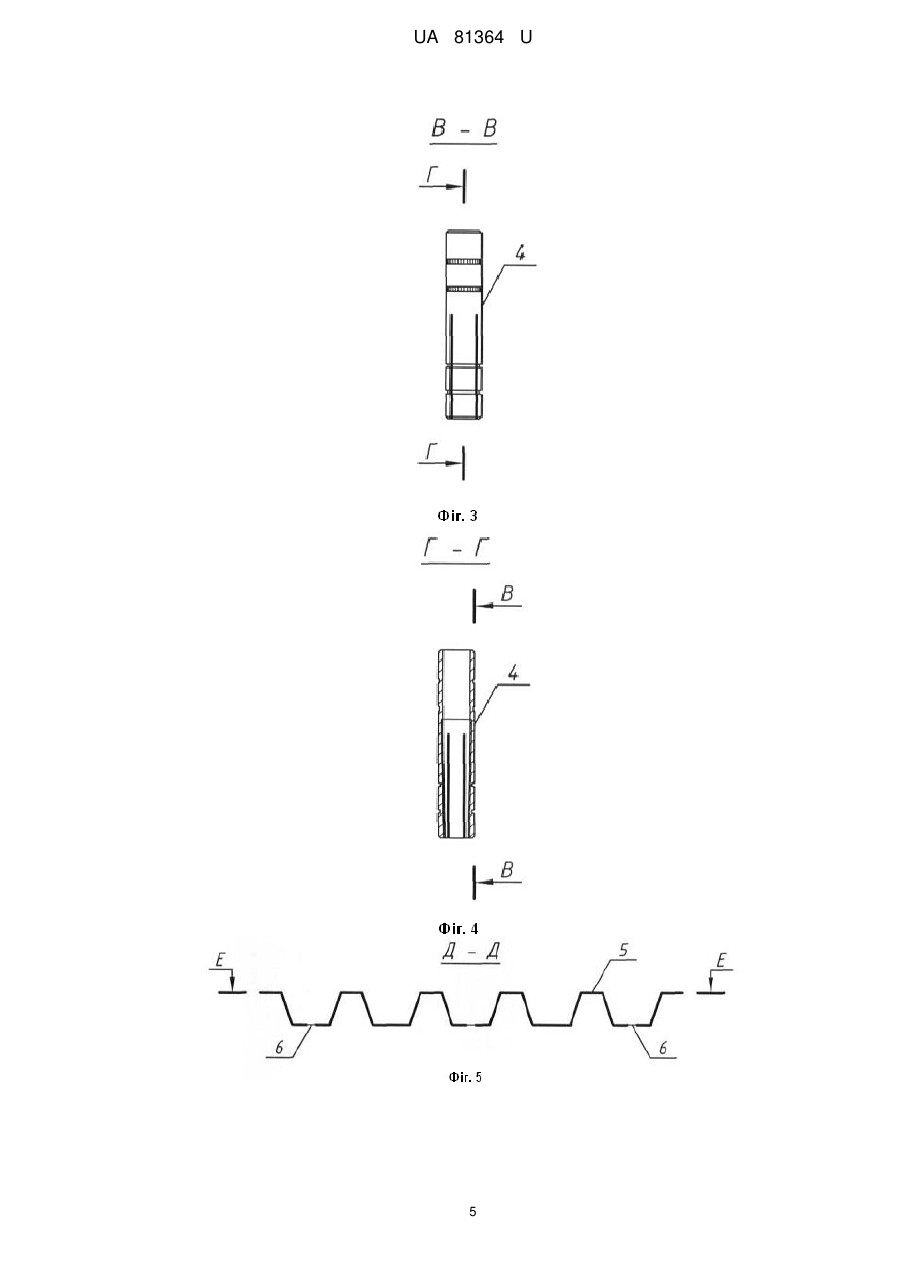

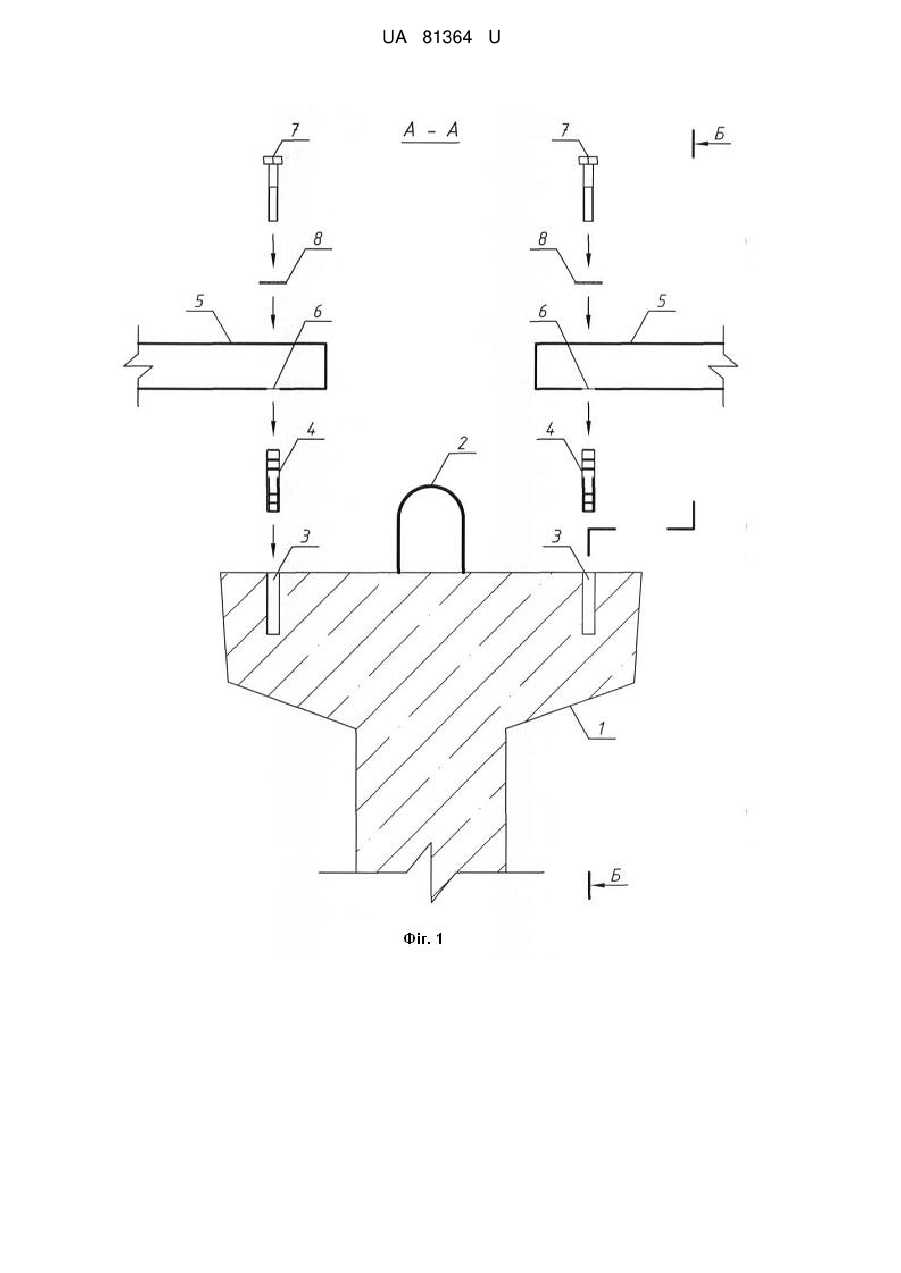

Спосіб фіксації незнімної опалубки зі сталевого профільованого настилу для монолітної залізобетонної плити, влаштованої по залізобетонних балках, за допомогою розпірних з'єднань, що полягає у встановленні сталевого профільованого настилу на металеві балки та засвердленні самонарізних металевих шурупів крізь метал настилу у метал балки, при цьому голівки самонарізних шурупів міцно притискають профільований настил до поверхні металевої балки, який відрізняється тим, що в тілі залізобетонної балки в місцях розташування нижніх гофрів сталевого профільованого настилу висвердлюються глухі (ненаскрізні) отвори, у які вставляються металеві розпірні дюбелі з внутрішньою метричною різьбою, сталевий профільований настил, у нижніх гофрах якого висвердлюються отвори з діаметром різьби дюбеля, встановлюється на балку так, щоб ці отвори співпадали із місцями розташування розпірних дюбелів, крізь отвори у гофрах в дюбель загвинчується анкерний болт, попередньо вставлений у металеву шайбу, причому металева шайба, притиснута голівкою болта, фіксує положення сталевого профільованого настилу, а металевий розпірний дюбель надійно фіксує положення болта.
Текст

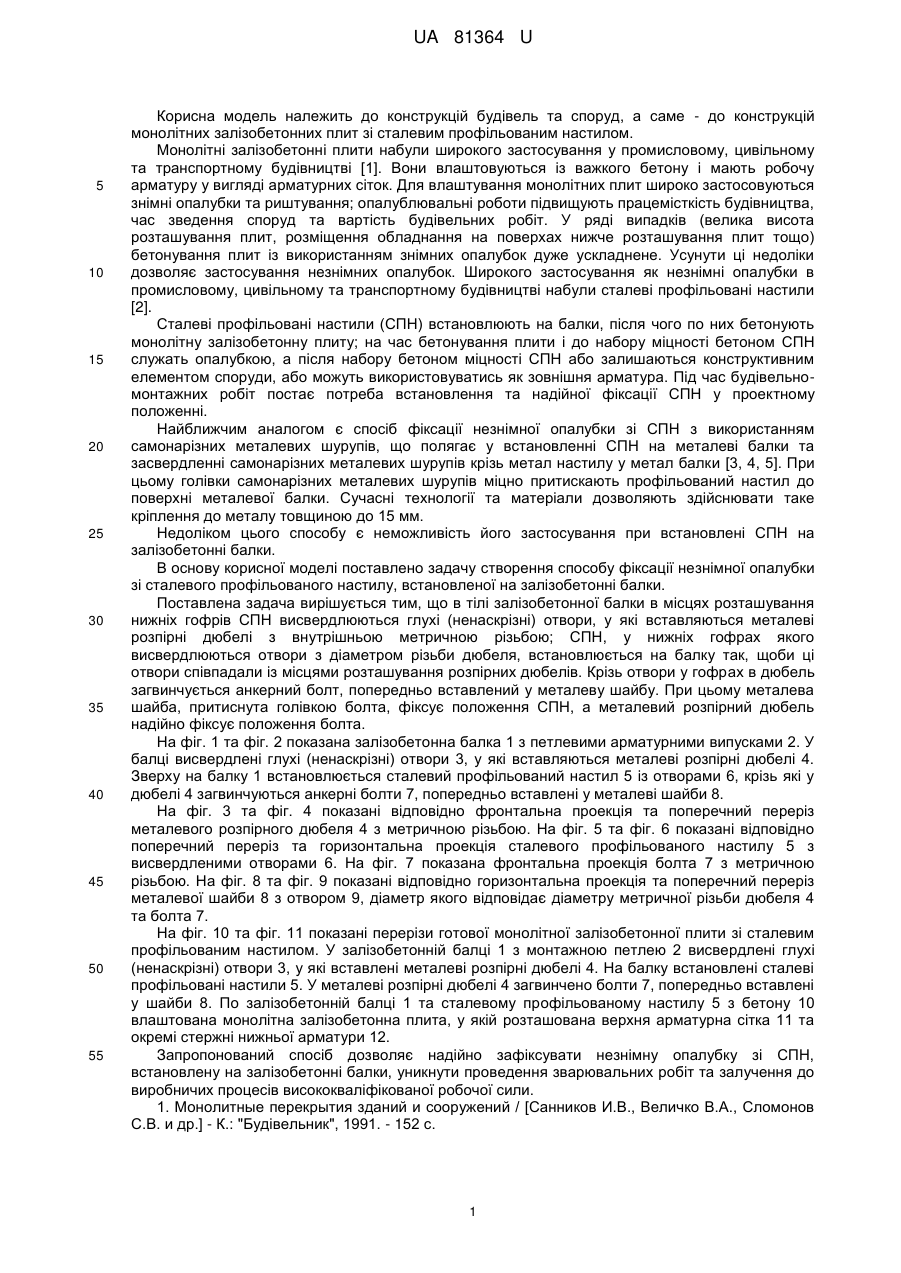

Реферат: Спосіб фіксації незнімної опалубки зі сталевого профільованого настилу для монолітної залізобетонної плити, влаштованої по залізобетонних балках, за допомогою розпірних з'єднань включає встановлення сталевого профільованого настилу на металеві балки, засвердлення самонарізних металевих шурупів крізь метал настилу у метал балки, висвердлення глухих (ненаскрізних) отворів в тілі залізобетонної балки в місцях розташування нижніх гофрів сталевого профільованого настилу, у які вставляються металеві розпірні дюбелі з внутрішньою метричною різьбою. Голівки самонарізних шурупів міцно притискають профільований настил до поверхні металевої балки. Сталевий профільований настил, у нижніх гофрах якого висвердлюються отвори з діаметром різьби дюбеля, встановлюється на балку так, щоб ці отвори співпадали із місцями розташування розпірних дюбелів. Крізь отвори у гофрах в дюбель загвинчується анкерний болт, попередньо вставлений у металеву шайбу, причому металева шайба, притиснута голівкою болта, фіксує положення сталевого профільованого настилу, а металевий розпірний дюбель надійно фіксує положення болта. UA 81364 U (54) СПОСІБ ФІКСАЦІЇ НЕЗНІМНОЇ ОПАЛУБКИ ЗІ СТАЛЕВОГО ПРОФІЛЬОВАНОГО НАСТИЛУ ДЛЯ МОНОЛІТНОЇ ЗАЛІЗОБЕТОННОЇ ПЛИТИ, ВЛАШТОВАНОЇ ПО ЗАЛІЗОБЕТОННИХ БАЛКАХ, ЗА ДОПОМОГОЮ РОЗПІРНИХ З'ЄДНАНЬ UA 81364 U UA 81364 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до конструкцій будівель та споруд, а саме - до конструкцій монолітних залізобетонних плит зі сталевим профільованим настилом. Монолітні залізобетонні плити набули широкого застосування у промисловому, цивільному та транспортному будівництві [1]. Вони влаштовуються із важкого бетону і мають робочу арматуру у вигляді арматурних сіток. Для влаштування монолітних плит широко застосовуються знімні опалубки та риштування; опалублювальні роботи підвищують працемісткість будівництва, час зведення споруд та вартість будівельних робіт. У ряді випадків (велика висота розташування плит, розміщення обладнання на поверхах нижче розташування плит тощо) бетонування плит із використанням знімних опалубок дуже ускладнене. Усунути ці недоліки дозволяє застосування незнімних опалубок. Широкого застосування як незнімні опалубки в промисловому, цивільному та транспортному будівництві набули сталеві профільовані настили [2]. Сталеві профільовані настили (СПН) встановлюють на балки, після чого по них бетонують монолітну залізобетонну плиту; на час бетонування плити і до набору міцності бетоном СПН служать опалубкою, а після набору бетоном міцності СПН або залишаються конструктивним елементом споруди, або можуть використовуватись як зовнішня арматура. Під час будівельномонтажних робіт постає потреба встановлення та надійної фіксації СПН у проектному положенні. Найближчим аналогом є спосіб фіксації незнімної опалубки зі СПН з використанням самонарізних металевих шурупів, що полягає у встановленні СПН на металеві балки та засвердленні самонарізних металевих шурупів крізь метал настилу у метал балки [3, 4, 5]. При цьому голівки самонарізних металевих шурупів міцно притискають профільований настил до поверхні металевої балки. Сучасні технології та матеріали дозволяють здійснювати таке кріплення до металу товщиною до 15 мм. Недоліком цього способу є неможливість його застосування при встановлені СПН на залізобетонні балки. В основу корисної моделі поставлено задачу створення способу фіксації незнімної опалубки зі сталевого профільованого настилу, встановленої на залізобетонні балки. Поставлена задача вирішується тим, що в тілі залізобетонної балки в місцях розташування нижніх гофрів СПН висвердлюються глухі (ненаскрізні) отвори, у які вставляються металеві розпірні дюбелі з внутрішньою метричною різьбою; СПН, у нижніх гофрах якого висвердлюються отвори з діаметром різьби дюбеля, встановлюється на балку так, щоби ці отвори співпадали із місцями розташування розпірних дюбелів. Крізь отвори у гофрах в дюбель загвинчується анкерний болт, попередньо вставлений у металеву шайбу. При цьому металева шайба, притиснута голівкою болта, фіксує положення СПН, а металевий розпірний дюбель надійно фіксує положення болта. На фіг. 1 та фіг. 2 показана залізобетонна балка 1 з петлевими арматурними випусками 2. У балці висвердлені глухі (ненаскрізні) отвори 3, у які вставляються металеві розпірні дюбелі 4. Зверху на балку 1 встановлюється сталевий профільований настил 5 із отворами 6, крізь які у дюбелі 4 загвинчуються анкерні болти 7, попередньо вставлені у металеві шайби 8. На фіг. 3 та фіг. 4 показані відповідно фронтальна проекція та поперечний переріз металевого розпірного дюбеля 4 з метричною різьбою. На фіг. 5 та фіг. 6 показані відповідно поперечний переріз та горизонтальна проекція сталевого профільованого настилу 5 з висвердленими отворами 6. На фіг. 7 показана фронтальна проекція болта 7 з метричною різьбою. На фіг. 8 та фіг. 9 показані відповідно горизонтальна проекція та поперечний переріз металевої шайби 8 з отвором 9, діаметр якого відповідає діаметру метричної різьби дюбеля 4 та болта 7. На фіг. 10 та фіг. 11 показані перерізи готової монолітної залізобетонної плити зі сталевим профільованим настилом. У залізобетонній балці 1 з монтажною петлею 2 висвердлені глухі (ненаскрізні) отвори 3, у які вставлені металеві розпірні дюбелі 4. На балку встановлені сталеві профільовані настили 5. У металеві розпірні дюбелі 4 загвинчено болти 7, попередньо вставлені у шайби 8. По залізобетонній балці 1 та сталевому профільованому настилу 5 з бетону 10 влаштована монолітна залізобетонна плита, у якій розташована верхня арматурна сітка 11 та окремі стержні нижньої арматури 12. Запропонований спосіб дозволяє надійно зафіксувати незнімну опалубку зі СПН, встановлену на залізобетонні балки, уникнути проведення зварювальних робіт та залучення до виробничих процесів висококваліфікованої робочої сили. 1. Монолитные перекрытия зданий и сооружений / [Санников И.В., Величко В.Α., Сломонов С.В. и др.] - К.: "Будівельник", 1991. - 152 с. 1 UA 81364 U 5 2. Стороженко Л.І. Залізобетонні конструкції в незнімній опалубці: Монографія / Л.І. Стороженко, О.І. Лапенко. - Полтава: АСМІ, 2008. - 312 с. 3. Профільні листи. Інструкція з монтажу. Таблиці навантажень. - ТОВ "Прушиньскі", 2012. 56 с. 4. Комплекс материалов для промышленных и коммерческих зданий. - ТПК, 2012. - 56 с. 5. Комплекс материалов для кровель и фасадов. - ТПК, 2012. - 88 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 Спосіб фіксації незнімної опалубки зі сталевого профільованого настилу для монолітної залізобетонної плити, влаштованої по залізобетонних балках, за допомогою розпірних з'єднань, що полягає у встановленні сталевого профільованого настилу на металеві балки та засвердленні самонарізних металевих шурупів крізь метал настилу у метал балки, при цьому голівки самонарізних шурупів міцно притискають профільований настил до поверхні металевої балки, який відрізняється тим, що в тілі залізобетонної балки в місцях розташування нижніх гофрів сталевого профільованого настилу висвердлюються глухі (ненаскрізні) отвори, у які вставляються металеві розпірні дюбелі з внутрішньою метричною різьбою, сталевий профільований настил, у нижніх гофрах якого висвердлюються отвори з діаметром різьби дюбеля, встановлюється на балку так, щоб ці отвори співпадали із місцями розташування розпірних дюбелів, крізь отвори у гофрах в дюбель загвинчується анкерний болт, попередньо вставлений у металеву шайбу, причому металева шайба, притиснута голівкою болта, фіксує положення сталевого профільованого настилу, а металевий розпірний дюбель надійно фіксує положення болта. 2 UA 81364 U 3 UA 81364 U 4 UA 81364 U 5 UA 81364 U 6 UA 81364 U 7 UA 81364 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for fixation of permanent form made of steel profiled deck for a monolithic reinforced-concrete slab arranged on reinforced-concrete beams by means of thrust joints
Автори англійськоюKoval Maksym Petrovych
Назва патенту російськоюСпособ фиксации несъемной опалубки из стального профилированного настила для монолитной железобетонной плиты, устроенной по железобетонным балкам, с помощью распорных соединений
Автори російськоюКоваль Максим Петрович
МПК / Мітки
МПК: E04C 2/00, E01D 19/00
Мітки: балках, сталевого, опалубки, настилу, фіксації, залізобетонної, плити, з'єднань, незнімної, влаштованої, профільованого, допомогою, монолітної, спосіб, розпірних, залізобетонних
