Перемичка для з’єднання панелей незнімної опалубки
Номер патенту: 52192
Опубліковано: 10.08.2010
Автори: Сатов Олексій Якович, Бурлаченко Валерій Петрович, Бурлаченко Олександр Петрович
Формула / Реферат
1. Перемичка (1) для з'єднання панелей незнімної опалубки, що виконана з двох деталей (2, 3), у вигляді пластин (4, 5), що мають продовження (6), що забезпечує можливість закріплення деталей (2, 3) у панелі незнімної опалубки, при цьому перша з цих деталей (2) має декілька виступів (7), а друга деталь (3) - декілька відповідних отворів (8), що забезпечують можливість з'єднання цих деталей по довжині, а також регулювання останньої, яка відрізняється тим, ще друга деталь (3) має більшу довжину, ніж перша, а кількість отворів (8) для з'єднання деталей (2, 3) перевищує кількість відповідних виступів (7).

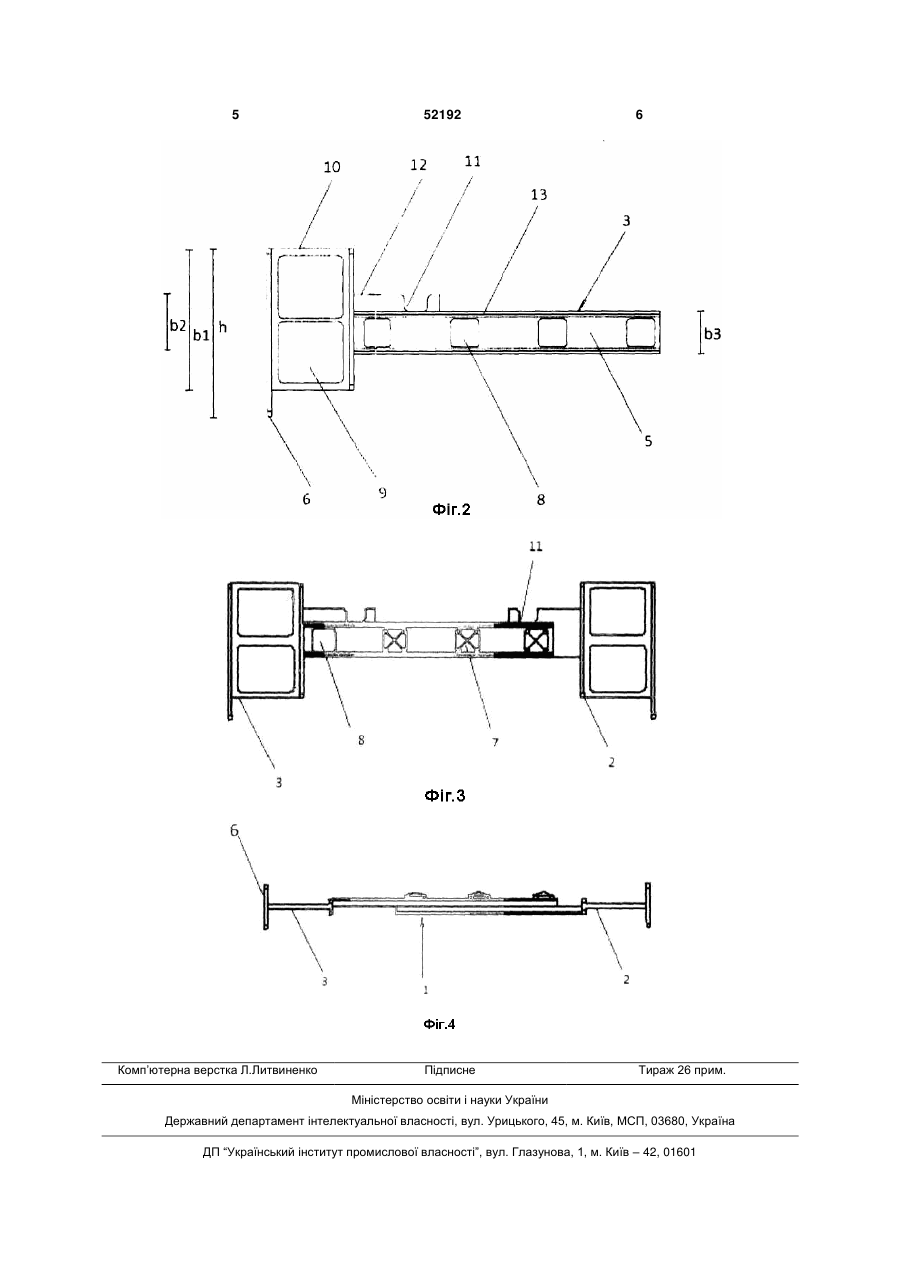

2. Перемичка (1) по п. 1, яка відрізняється тим, що пластини (4, 5) виконані змінно до ширини і мають першу ділянку (10), що зіставна за шириною (b1) з висотою (h) з'єднувальної частини (6) деталі, причому на цій ділянці (10) в пластині (4, 5) виконано отвори (9), другу ділянку (12), що має ширину (b2) на 10-15 мм більшу, ніж ширина (bЗ) третьої ділянки (13), при цьому на другій ділянці (12) в пластинах (4, 5) виконано паз (11) для проходження арматури.
3. Перемичка (1) по п. 2, яка відрізняється тим, що кількість отворів (8) для з'єднання деталей (2, 3) дорівнює чотирьом, а відповідних виступів (7) - трьом, при цьому виступи (7) та отвори (8) розташовані на другій та третій ділянках (12, 13) пластин (4, 5).
4. Перемичка по п. 2 або 3, яка відрізняється тим, що ширина (b1) першої ділянки (10) становить близько 80 мм, а отвори (8) виконано прямокутними, у кількості двох з розмірами 34-38 мм на 35-42 мм, а ширина (b2) другої ділянки (12) становить близько 33-38 мм.
Текст

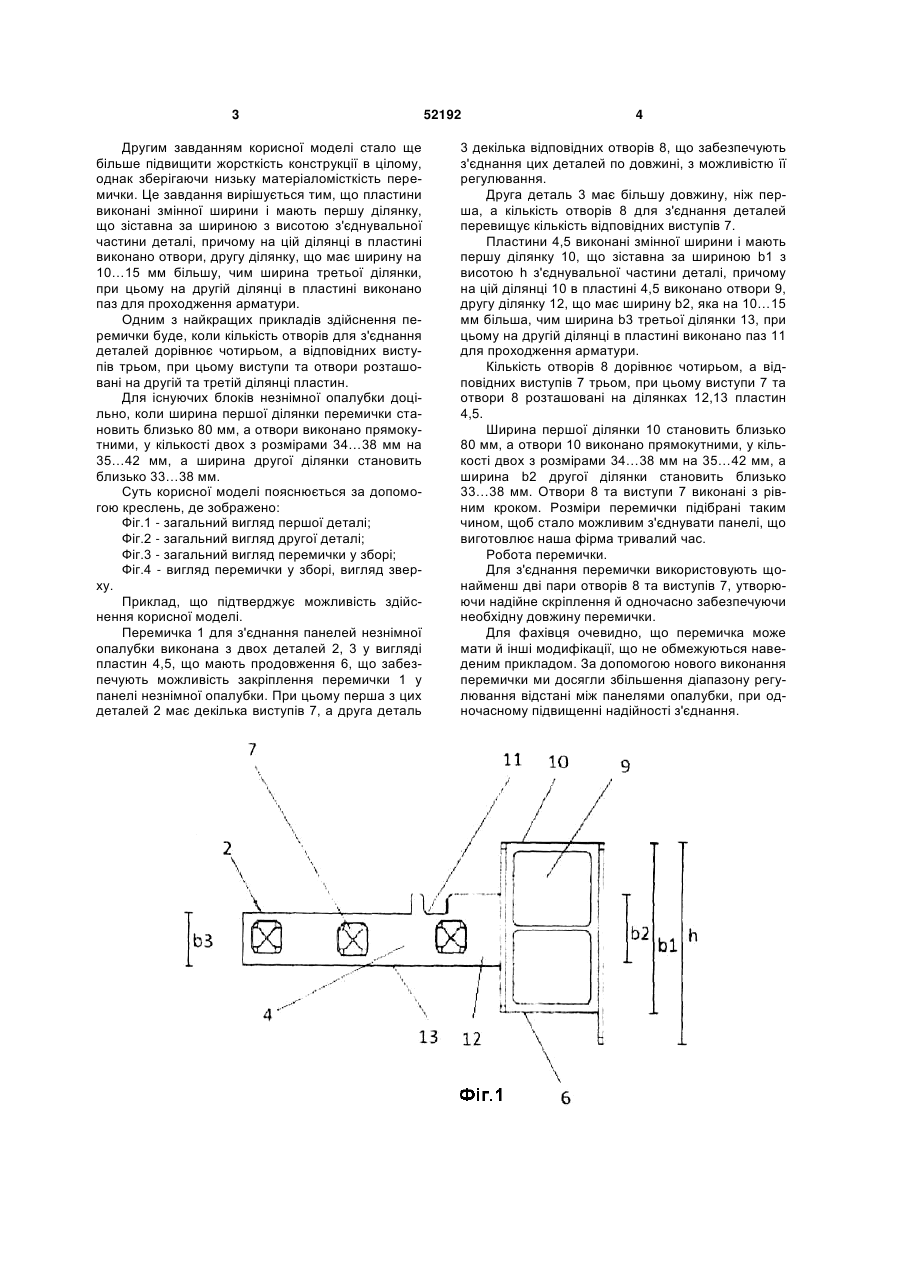

1. Перемичка (1) для з'єднання панелей незнімної опалубки, що виконана з двох деталей (2, 3), у вигляді пластин (4, 5), що мають продовження (6), що забезпечує можливість закріплення деталей (2, 3) у панелі незнімної опалубки, при цьому перша з цих деталей (2) має декілька виступів (7), а друга деталь (3) - декілька відповідних отворів (8), що забезпечують можливість з'єднання цих деталей по довжині, а також регулювання останньої, яка відрізняється тим, що друга деталь (3) має більшу довжину, ніж перша, а кількість отворів (8) для з'єднання деталей (2, 3) перевищує кількість відповідних виступів (7). U 2 (19) 1 3 Другим завданням корисної моделі стало ще більше підвищити жорсткість конструкції в цілому, однак зберігаючи низьку матеріаломісткість перемички. Це завдання вирішується тим, що пластини виконані змінної ширини і мають першу ділянку, що зіставна за шириною з висотою з'єднувальної частини деталі, причому на цій ділянці в пластині виконано отвори, другу ділянку, що має ширину на 10…15 мм більшу, чим ширина третьої ділянки, при цьому на другій ділянці в пластині виконано паз для проходження арматури. Одним з найкращих прикладів здійснення перемички буде, коли кількість отворів для з'єднання деталей дорівнює чотирьом, а відповідних виступів трьом, при цьому виступи та отвори розташовані на другій та третій ділянці пластин. Для існуючих блоків незнімної опалубки доцільно, коли ширина першої ділянки перемички становить близько 80 мм, а отвори виконано прямокутними, у кількості двох з розмірами 34…38 мм на 35…42 мм, а ширина другої ділянки становить близько 33…38 мм. Суть корисної моделі пояснюється за допомогою креслень, де зображено: Фіг.1 - загальний вигляд першої деталі; Фіг.2 - загальний вигляд другої деталі; Фіг.3 - загальний вигляд перемички у зборі; Фіг.4 - вигляд перемички у зборі, вигляд зверху. Приклад, що підтверджує можливість здійснення корисної моделі. Перемичка 1 для з'єднання панелей незнімної опалубки виконана з двох деталей 2, 3 у вигляді пластин 4,5, що мають продовження 6, що забезпечують можливість закріплення перемички 1 у панелі незнімної опалубки. При цьому перша з цих деталей 2 має декілька виступів 7, а друга деталь 52192 4 3 декілька відповідних отворів 8, що забезпечують з'єднання цих деталей по довжині, з можливістю її регулювання. Друга деталь 3 має більшу довжину, ніж перша, а кількість отворів 8 для з'єднання деталей перевищує кількість відповідних виступів 7. Пластини 4,5 виконані змінної ширини і мають першу ділянку 10, що зіставна за шириною b1 з висотою h з'єднувальної частини деталі, причому на цій ділянці 10 в пластині 4,5 виконано отвори 9, другу ділянку 12, що має ширину b2, яка на 10…15 мм більша, чим ширина b3 третьої ділянки 13, при цьому на другій ділянці в пластині виконано паз 11 для проходження арматури. Кількість отворів 8 дорівнює чотирьом, а відповідних виступів 7 трьом, при цьому виступи 7 та отвори 8 розташовані на ділянках 12,13 пластин 4,5. Ширина першої ділянки 10 становить близько 80 мм, а отвори 10 виконано прямокутними, у кількості двох з розмірами 34…38 мм на 35…42 мм, а ширина b2 другої ділянки становить близько 33…38 мм. Отвори 8 та виступи 7 виконані з рівним кроком. Розміри перемички підібрані таким чином, щоб стало можливим з'єднувати панелі, що виготовлює наша фірма тривалий час. Робота перемички. Для з'єднання перемички використовують щонайменш дві пари отворів 8 та виступів 7, утворюючи надійне скріплення й одночасно забезпечуючи необхідну довжину перемички. Для фахівця очевидно, що перемичка може мати й інші модифікації, що не обмежуються наведеним прикладом. За допомогою нового виконання перемички ми досягли збільшення діапазону регулювання відстані між панелями опалубки, при одночасному підвищенні надійності з'єднання. 5 Комп’ютерна верстка Л.Литвиненко 52192 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюLink beam for connection of permanent form liners
Автори англійськоюSatov Oleksii Yakovych, Burlachenko Valerii Petrovych, Burlachenko Oleksandr Petrovych
Назва патенту російськоюПеремычка для соединения панелей несъемной опалубки
Автори російськоюСатов Алексей Яковлевич, Бурлаченко Валерий Петрович, Бурлаченко Александр Петрович
МПК / Мітки
МПК: E04B 2/86
Мітки: перемичка, опалубки, панелей, з'єднання, незнімної
