Спосіб анкерування сталевого профільованого настилу у монолітних залізобетонних плитах

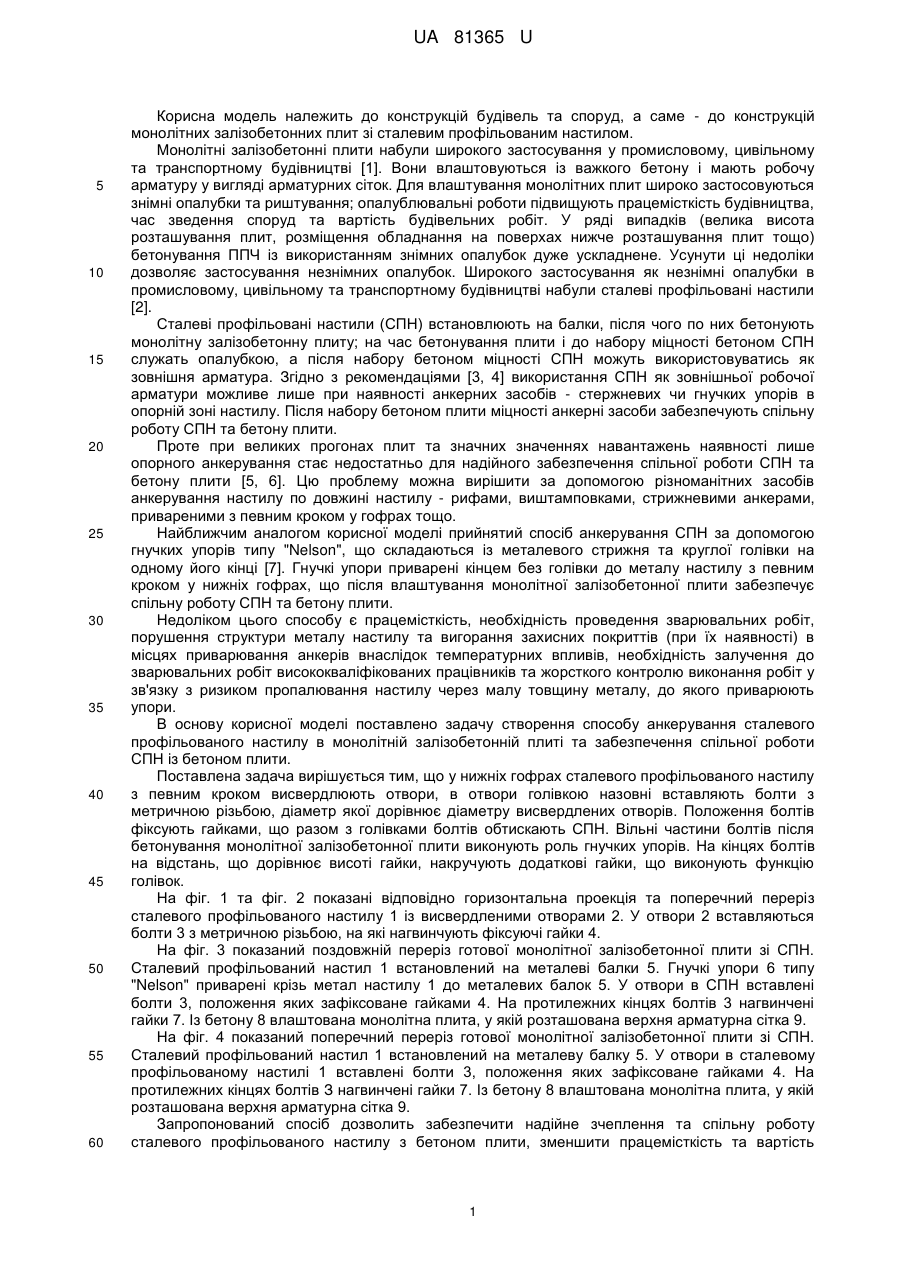

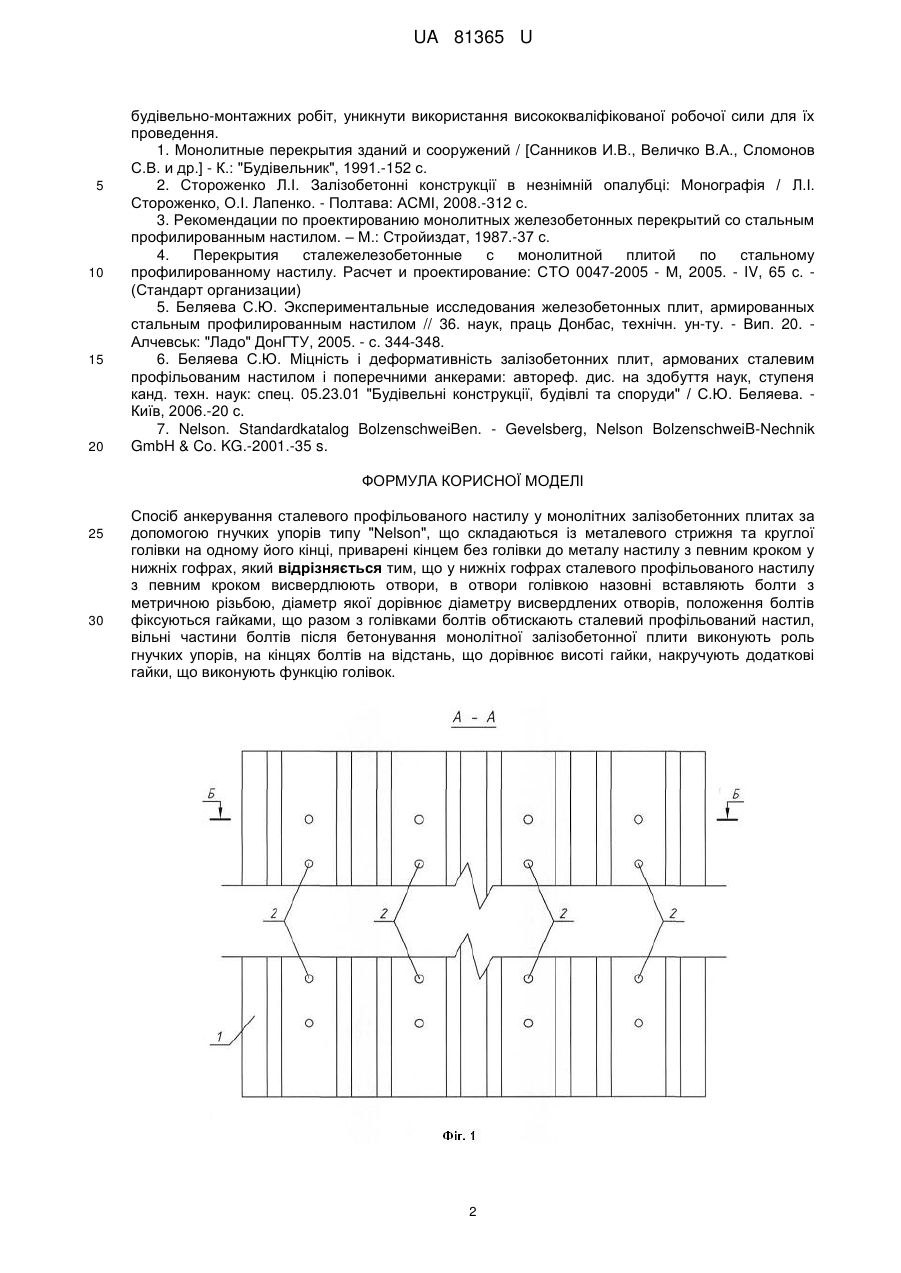

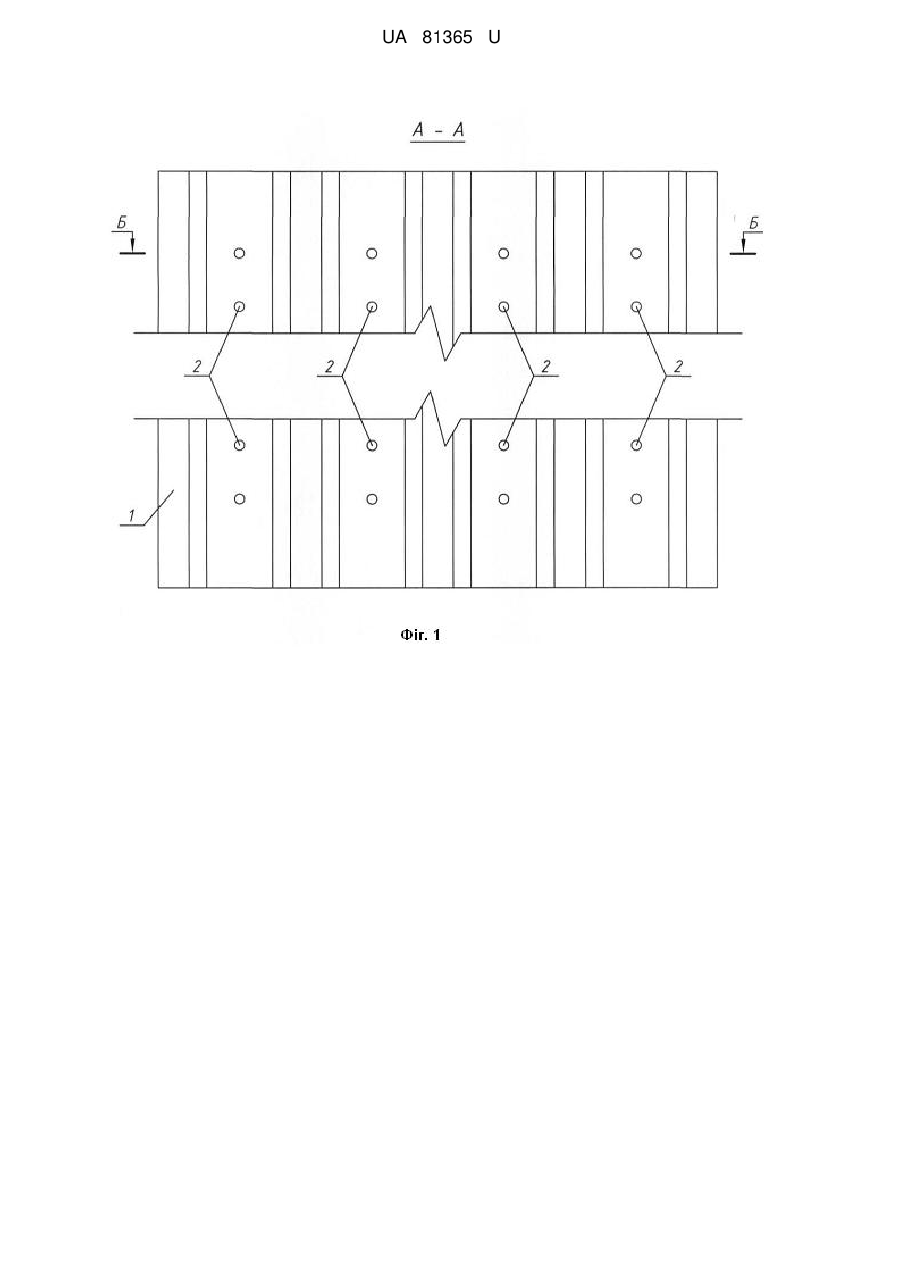

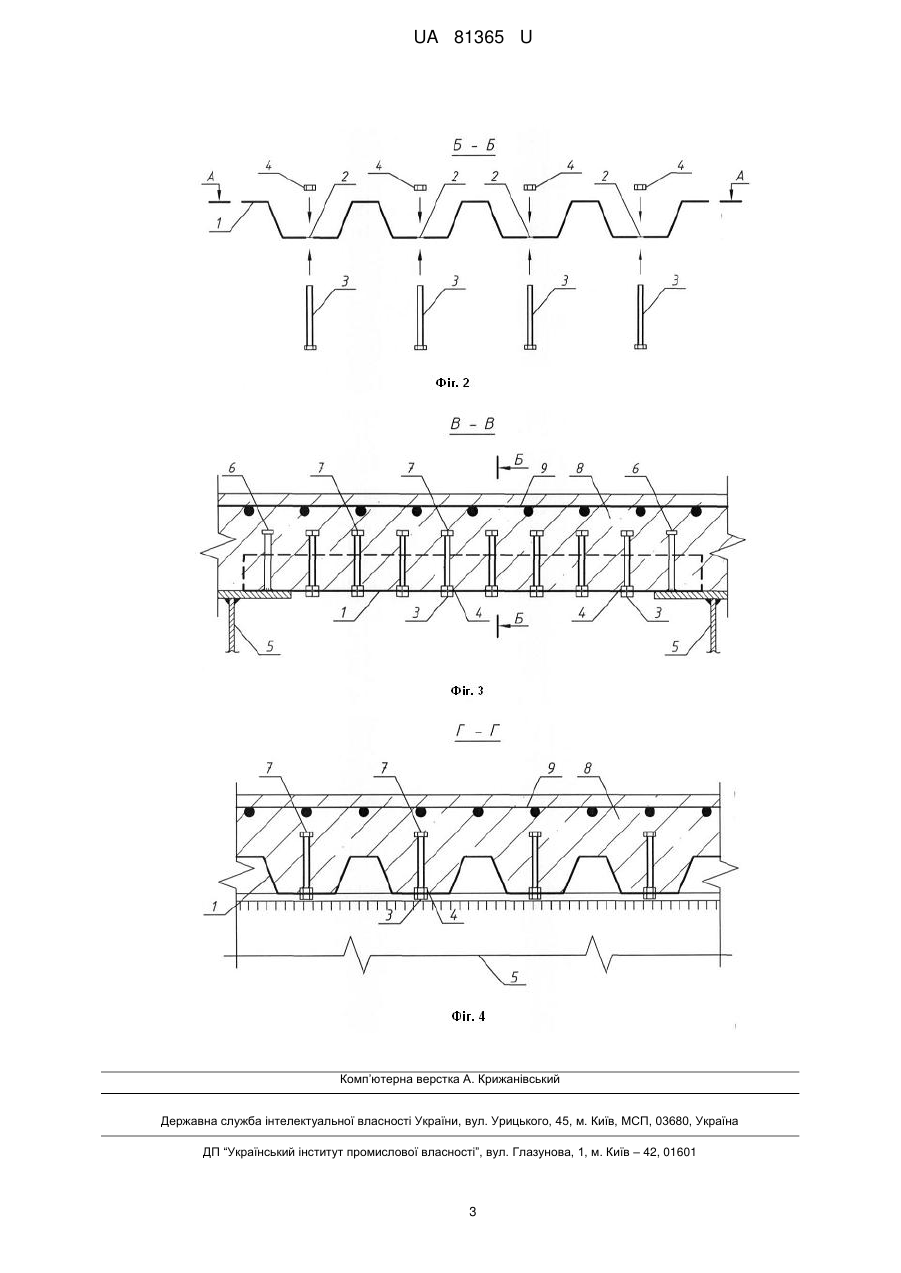

Реферат: UA 81365 U UA 81365 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до конструкцій будівель та споруд, а саме - до конструкцій монолітних залізобетонних плит зі сталевим профільованим настилом. Монолітні залізобетонні плити набули широкого застосування у промисловому, цивільному та транспортному будівництві [1]. Вони влаштовуються із важкого бетону і мають робочу арматуру у вигляді арматурних сіток. Для влаштування монолітних плит широко застосовуються знімні опалубки та риштування; опалублювальні роботи підвищують працемісткість будівництва, час зведення споруд та вартість будівельних робіт. У ряді випадків (велика висота розташування плит, розміщення обладнання на поверхах нижче розташування плит тощо) бетонування ППЧ із використанням знімних опалубок дуже ускладнене. Усунути ці недоліки дозволяє застосування незнімних опалубок. Широкого застосування як незнімні опалубки в промисловому, цивільному та транспортному будівництві набули сталеві профільовані настили [2]. Сталеві профільовані настили (СПН) встановлюють на балки, після чого по них бетонують монолітну залізобетонну плиту; на час бетонування плити і до набору міцності бетоном СПН служать опалубкою, а після набору бетоном міцності СПН можуть використовуватись як зовнішня арматура. Згідно з рекомендаціями [3, 4] використання СПН як зовнішньої робочої арматури можливе лише при наявності анкерних засобів - стержневих чи гнучких упорів в опорній зоні настилу. Після набору бетоном плити міцності анкерні засоби забезпечують спільну роботу СПН та бетону плити. Проте при великих прогонах плит та значних значеннях навантажень наявності лише опорного анкерування стає недостатньо для надійного забезпечення спільної роботи СПН та бетону плити [5, 6]. Цю проблему можна вирішити за допомогою різноманітних засобів анкерування настилу по довжині настилу - рифами, виштамповками, стрижневими анкерами, привареними з певним кроком у гофрах тощо. Найближчим аналогом корисної моделі прийнятий спосіб анкерування СПН за допомогою гнучких упорів типу "Nelson", що складаються із металевого стрижня та круглої голівки на одному його кінці [7]. Гнучкі упори приварені кінцем без голівки до металу настилу з певним кроком у нижніх гофрах, що після влаштування монолітної залізобетонної плити забезпечує спільну роботу СПН та бетону плити. Недоліком цього способу є працемісткість, необхідність проведення зварювальних робіт, порушення структури металу настилу та вигорання захисних покриттів (при їх наявності) в місцях приварювання анкерів внаслідок температурних впливів, необхідність залучення до зварювальних робіт висококваліфікованих працівників та жорсткого контролю виконання робіт у зв'язку з ризиком пропалювання настилу через малу товщину металу, до якого приварюють упори. В основу корисної моделі поставлено задачу створення способу анкерування сталевого профільованого настилу в монолітній залізобетонній плиті та забезпечення спільної роботи СПН із бетоном плити. Поставлена задача вирішується тим, що у нижніх гофрах сталевого профільованого настилу з певним кроком висвердлюють отвори, в отвори голівкою назовні вставляють болти з метричною різьбою, діаметр якої дорівнює діаметру висвердлених отворів. Положення болтів фіксують гайками, що разом з голівками болтів обтискають СПН. Вільні частини болтів після бетонування монолітної залізобетонної плити виконують роль гнучких упорів. На кінцях болтів на відстань, що дорівнює висоті гайки, накручують додаткові гайки, що виконують функцію голівок. На фіг. 1 та фіг. 2 показані відповідно горизонтальна проекція та поперечний переріз сталевого профільованого настилу 1 із висвердленими отворами 2. У отвори 2 вставляються болти 3 з метричною різьбою, на які нагвинчують фіксуючі гайки 4. На фіг. 3 показаний поздовжній переріз готової монолітної залізобетонної плити зі СПН. Сталевий профільований настил 1 встановлений на металеві балки 5. Гнучкі упори 6 типу "Nelson" приварені крізь метал настилу 1 до металевих балок 5. У отвори в СПН вставлені болти 3, положення яких зафіксоване гайками 4. На протилежних кінцях болтів 3 нагвинчені гайки 7. Із бетону 8 влаштована монолітна плита, у якій розташована верхня арматурна сітка 9. На фіг. 4 показаний поперечний переріз готової монолітної залізобетонної плити зі СПН. Сталевий профільований настил 1 встановлений на металеву балку 5. У отвори в сталевому профільованому настилі 1 вставлені болти 3, положення яких зафіксоване гайками 4. На протилежних кінцях болтів З нагвинчені гайки 7. Із бетону 8 влаштована монолітна плита, у якій розташована верхня арматурна сітка 9. Запропонований спосіб дозволить забезпечити надійне зчеплення та спільну роботу сталевого профільованого настилу з бетоном плити, зменшити працемісткість та вартість 1 UA 81365 U 5 10 15 20 будівельно-монтажних робіт, уникнути використання висококваліфікованої робочої сили для їх проведення. 1. Монолитные перекрытия зданий и сооружений / [Санников И.В., Величко В.Α., Сломонов С.В. и др.] - К.: "Будівельник", 1991.-152 с. 2. Стороженко Л.І. Залізобетонні конструкції в незнімній опалубці: Монографія / Л.І. Стороженко, О.І. Лапенко. - Полтава: АСМІ, 2008.-312 с. 3. Рекомендации по проектированию монолитных железобетонных перекрытий со стальным профилированным настилом. – М.: Стройиздат, 1987.-37 с. 4. Перекрытия сталежелезобетонные с монолитной плитой по стальному профилированному настилу. Расчет и проектирование: СТО 0047-2005 - М, 2005. - IV, 65 с. (Стандарт организации) 5. Беляева С.Ю. Экспериментальные исследования железобетонных плит, армированных стальным профилированным настилом // 36. наук, праць Донбас, технічн. ун-ту. - Вип. 20. Алчевськ: "Ладо" ДонГТУ, 2005. - с. 344-348. 6. Беляева С.Ю. Міцність і деформативність залізобетонних плит, армованих сталевим профільованим настилом і поперечними анкерами: автореф. дис. на здобуття наук, ступеня канд. техн. наук: спец. 05.23.01 "Будівельні конструкції, будівлі та споруди" / С.Ю. Беляева. Київ, 2006.-20 с. 7. Nelson. Standardkatalog BolzenschweiBen. - Gevelsberg, Nelson BolzenschweiB-Nechnik GmbH & Co. KG.-2001.-35 s. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Спосіб анкерування сталевого профільованого настилу у монолітних залізобетонних плитах за допомогою гнучких упорів типу "Nelson", що складаються із металевого стрижня та круглої голівки на одному його кінці, приварені кінцем без голівки до металу настилу з певним кроком у нижніх гофрах, який відрізняється тим, що у нижніх гофрах сталевого профільованого настилу з певним кроком висвердлюють отвори, в отвори голівкою назовні вставляють болти з метричною різьбою, діаметр якої дорівнює діаметру висвердлених отворів, положення болтів фіксуються гайками, що разом з голівками болтів обтискають сталевий профільований настил, вільні частини болтів після бетонування монолітної залізобетонної плити виконують роль гнучких упорів, на кінцях болтів на відстань, що дорівнює висоті гайки, накручують додаткові гайки, що виконують функцію голівок. 2 UA 81365 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
