Провідник для введення внутрішньовенного катетера (варіанти) та спосіб його складання

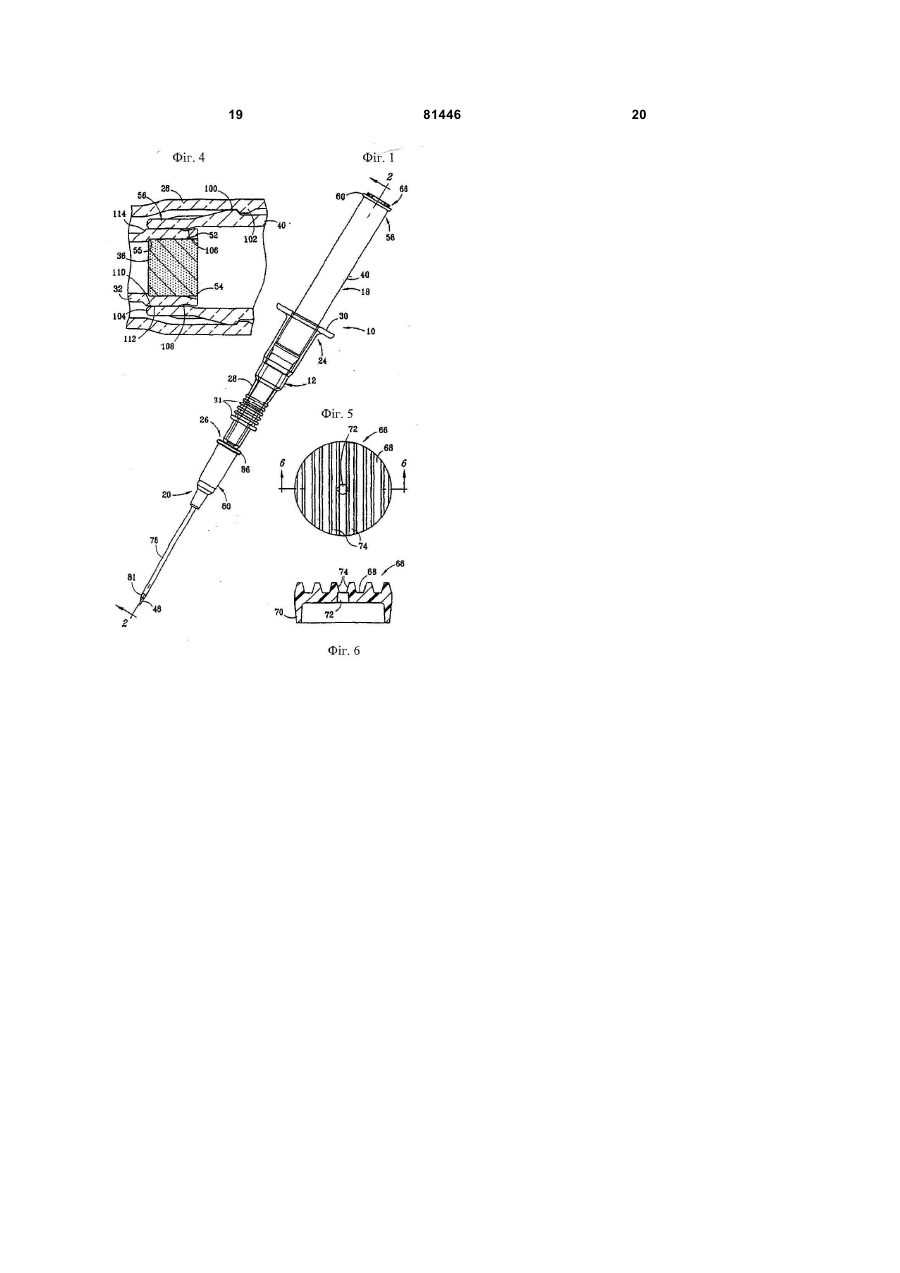

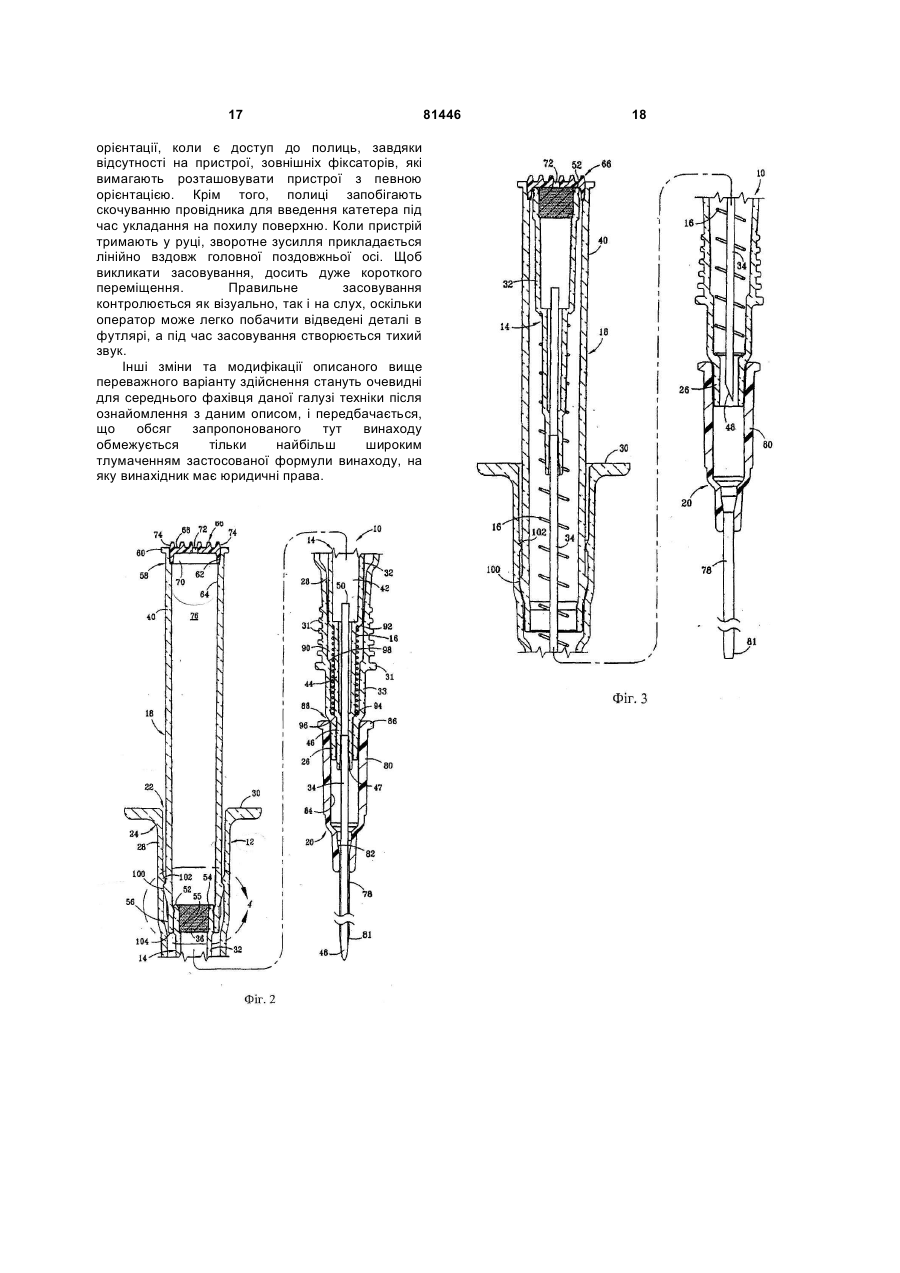

1. Провідник для введення внутрішньовенного катетера, який має трубчастий футляр; вузол голкотримача з трубчастим корпусом, уведеним у зачеплення з можливістю зсуву всередині футляра; механізм засовування, встановлений у кільцевому просторі між футляром і вузлом голкотримача; плунжерний вузол із плунжерною трубкою, введеною в рознімне зачеплення з трубчастим корпусом всередині футляра; і катетер, приєднаний на фрикційному зачепленні до трубчастого футляра; у якому трубчастий корпус містить обернену назовні кругову канавку, проксимальну відносно плунжерної трубки; плунжерна трубка містить направлений всередину кільцевий приливок, проксимальний відносно плунжерної трубки; і кругова канавка і кільцевий приливок підтискаються в рознімне зачеплення. 2. Провідник для введення внутрішньовенного катетера за п. 1, у якому механізм засовування являє собою пружину. 3. Провідник для введення внутрішньовенного катетера за п. 2, у якому пружина являє собою стиснуту пружину. 4. Провідник для введення внутрішньовенного катетера за п. 1, у якому трубчастий футляр і трубчастий корпус виготовлені з прозорого пластика. 5. Провідник для введення внутрішньовенного катетера за п. 4, у якому прозорий пластик містить полікарбонат. 6. Провідник для введення внутрішньовенного катетера за п. 1, у якому плунжерна трубка має кінець з отвором, який є дистальним відносно трубчастого корпусу. 2 (19) 1 3 закритий пробкою кінець, що містить обернену всередину кругову канавку в трубчастому корпусі і пористу пробку, вставлену з фрикційним зачепленням з круговою канавкою. 20. Провідник для введення внутрішньовенного катетера за п. 19, у якому кругова канавка в трубчастому корпусі примикає до ділянки внутрішньої стінки трубчастого корпусу, яка розходиться назовні. 21. Провідник для введення внутрішньовенного катетера за п. 1, у якому трубчастий корпус додатково містить ділянку зменшеного діаметра, яка просторово рознесена з круговою канавкою, і при цьому плунжерну трубку можна вивести із зачеплення з трубчастим корпусом прикладанням до плунжерної трубки зусилля, достатнього для зсуву кільцевого приливка з кругової канавки вздовж трубчастого корпусу до точки навпроти ділянки зменшеного діаметра. 22. Провідник для введення внутрішньовенного катетера за п. 21, у якому вузол голкотримача виконаний з можливістю примусового засовування у плунжерну трубку механізмом засовування, коли кільцевий приливок знаходиться навпроти ділянки зменшеного діаметра. 23. Провідник для введення внутрішньовенного катетера за п. 1, у якому трубчастий футляр містить відкритий кінець і велику кількість поперечно виступаючих полиць, суміжних з відкритим кінцем. 24. Провідник для введення внутрішньовенного катетера за п. 1, у якому катетер додатково містить канюлю, яка залежить від втулки, що приєднується до трубчастого футляра. 25. Провідник для введення внутрішньовенного катетера, який має трубчастий футляр; вузол голкотримача з трубчастим корпусом, уведеним у зачеплення з можливістю зсуву всередині футляра; механізм засовування, встановлений у кільцевому просторі між футляром і вузлом голкотримача; плунжерний вузол з плунжерною трубкою, введеною в рознімне зачеплення з трубчастим корпусом всередині футляра; і катетер, приєднаний на фрикційному зачепленні до трубчастого футляра; у якому плунжерна трубка має кінець з отвором, протилежним трубчастому корпусу. 26. Провідник для введення внутрішньовенного катетера за п. 25, у якому кінець з отвором містить пластикову торцеву кришку. 27. Провідник для введення внутрішньовенного катетера за п. 26, у якому пластикова торцева кришка є забарвленою. 28. Провідник для введення внутрішньовенного катетера за п. 25, у якому кінець з отвором містить торцеву кришку з отвором для повітря і неперіодичними конструктивними елементами поверхневого рельєфу, які оточують отвір для повітря. 29. Провідник для введення внутрішньовенного катетера за п. 25, у якому кінець з отвором містить торцеву кришку з кільцевим бортом, який фрикційно зачіплюється за плунжерну трубку. 81446 4 30. Провідник для введення внутрішньовенного катетера за п. 25, у якому кінець з отвором містить приклеєну торцеву кришку. 31. Провідник для введення внутрішньовенного катетера за п. 25, у якому кінець з отвором містить торцеву кришку, закріплену ультразвуковим зварюванням. 32. Провідник для введення внутрішньовенного катетера за п. 25, у якому кінець з отвором містить торцеву кришку, яка виготовлена двоструминним литтям на плунжерній трубці. 33. Провідник для введення внутрішньовенного катетера за п. 25, у якому механізм засовування являє собою пружину. 34. Провідник для введення внутрішньовенного катетера за п. 33, у якому пружина являє собою стиснуту пружину. 35. Провідник для введення внутрішньовенного катетера за п. 25, у якому трубчастий футляр і трубчастий корпус виготовлені з прозорого пластика. 36. Провідник для введення внутрішньовенного катетера за п. 35, у якому прозорий пластик містить полікарбонат. 37. Провідник для введення внутрішньовенного катетера за п. 35, у якому вузол голкотримача містить розширювальну камеру з внутрішнім простором, який проглядається крізь не більше, ніж два шари прозорого пластика. 38. Провідник для введення внутрішньовенного катетера за п. 25, у якому вузол голкотримача містить залиту голку. 39. Провідник для введення внутрішньовенного катетера за п. 25, у якому голка приклеєна у вузлі голкотримача. 40. Провідник для введення внутрішньовенного катетера за п. 25, у якому голка закріплена у вузлі голкотримача ультразвуковим зварюванням. 41. Провідник для введення внутрішньовенного катетера за п. 37, у якому вузол голкотримача містить голку, кінець якої виступає в розширювальну камеру. 42. Провідник для введення внутрішньовенного катетера за п. 25, у якому трубчастий корпус має закритий пробкою кінець, що містить обернену всередину кругову канавку в трубчастому корпусі і пористу пробку, вставлену з фрикційним зачепленням з круговою канавкою. 43. Провідник для введення внутрішньовенного катетера за п. 42, у якому кругова канавка в трубчастому корпусі примикає до ділянки внутрішньої стінки трубчастого корпусу, яка розходиться назовні. 44. Провідник для введення внутрішньовенного катетера за п. 25, у якому трубчастий футляр містить відкритий кінець і велику кількість поперечно виступаючих полиць, суміжних із відкритим кінцем. 45. Провідник для введення внутрішньовенного катетера за п. 25, у якому катетер додатково містить залежну від втулки канюлю, яка приєднується до трубчастого футляра. 46. Провідник для введення внутрішньовенного катетера, який містить вузол голкотримача і плунжерний вузол, встановлені співвісно і введені 5 в зачеплення з можливістю зсуву всередині трубчастого футляра, катетер, рознімно приєднаний до трубчастого футляра, і механізм засовування, що підтискає вузол голкотримача до плунжерного вузла, у якому: вузол голкотримача містить подовжений трубчастий корпус, у якого один кінець закріплює порожнисту голку зі скошеним кінцем, другий кінець вміщує пористу пробку, утримувану на фрикційному зачепленні, розширювальну камеру, розташовану між першим і другим кінцями і сполучену каналом для рідини з порожнистою голкою, і зовнішню стінку з круговою канавкою, розташованою поблизу другого кінця; плунжерний вузол містить подовжену плунжерну трубку, що має відкритий кінець, який введений в зачеплення з можливістю зсуву по другому кінцю трубчастого корпусу вузла голкотримача, кінець з отвором, протилежний відкритому кінцю, і зачіплювальну конструкцію, що виступає радіально всередину поблизу відкритого кінця; зачіплювальна конструкція підтискується в зачеплення з круговою канавкою вузла голкотримача зусиллям, достатнім, щоб перешкоджати переміщенню вузла голкотримача до плунжерного вузла механізмом засовування. 47. Провідник для введення внутрішньовенного катетера за п. 46, у якому трубчастий корпус додатково містить рельєфну конструкцію, відносно якої можна зсунути зачіплювальну конструкцію подоланням вручну підтискувального зусилля зачіплювальної конструкції, щоб вивести зачіплювальну конструкцію із зачеплення з круговою канавкою. 48. Провідник для введення внутрішньовенного катетера за п. 46, у якому зачіплювальна конструкція являє собою кільцевий приливок. 49. Провідник для введення внутрішньовенного катетера за п. 46, у якому плунжерна трубка містить порожнину для засовування, достатньо велику, щоб вміщати всередині щонайменше ділянку вузла голкотримача під час засовування голки в положення, у якому скошений кінець знаходиться всередині трубчастого футляра. 50. Провідник для введення внутрішньовенного катетера за п. 46, у якому кінець з отвором плунжерної трубки містить торцеву кришку, встановлену на фрикційному зачепленні. 51. Провідник для введення внутрішньовенного катетера за п. 50, у якому торцева кришка містить отвір для повітря і конструктивні елементи поверхневого рельєфу, які оточують отвір для повітря. 52. Провідник для введення внутрішньовенного катетера за п. 46, у якому кінець з отвором містить приклеєну торцеву кришку. 53. Провідник для введення внутрішньовенного катетера за п. 46, у якому кінець з отвором містить торцеву кришку, закріплену ультразвуковим зварюванням. 54. Провідник для введення внутрішньовенного катетера за п. 46, у якому кінець з отвором містить торцеву кришку, яка виготовлена двоструминним литтям на плунжерній трубці. 81446 6 55. Провідник для введення внутрішньовенного катетера за п. 46, у якому трубчастий футляр і трубчастий корпус виготовлені з прозорого пластика. 56. Провідник для введення внутрішньовенного катетера за п. 46, у якому механізм засовування являє собою пружину. 57. Провідник для введення внутрішньовенного катетера за п. 56, у якому пружина являє собою стиснуту пружину. 58. Провідник для введення внутрішньовенного катетера за п. 46, у якому катетер додатково містить канюлю, через яку проходить порожниста голка. 59. Провідник для введення внутрішньовенного катетера, який містить трубчастий футляр; вузол голкотримача з трубчастим корпусом, введеним у зачеплення з можливістю зсуву всередині футляра; механізм засовування, встановлений у кільцевому просторі між футляром і вузлом голкотримача; плунжерний вузол з плунжерною трубкою, введеною в рознімне зачеплення з трубчастим корпусом всередині футляра; і катетер, приєднаний на фрикційному зачепленні до трубчастого футляра, у якому трубчастий футляр містить відкритий кінець і велику кількість поперечно виступаючих полиць, суміжних з відкритим кінцем. 60. Провідник для введення внутрішньовенного катетера, який містить трубчастий футляр; вузол голкотримача з трубчастим корпусом, уведеним у зачеплення з можливістю зсуву всередині футляра; механізм засовування, встановлений у кільцевому просторі між футляром і вузлом голкотримача; плунжерний вузол з плунжерною трубкою, введеною в рознімне зачеплення з трубчастим корпусом всередині футляра; і катетер, приєднаний на фрикційному зачепленні до трубчастого футляра, у якому вузол голкотримача містить розширювальну камеру з внутрішнім простором, який проглядається крізь не більше, ніж два шари прозорого пластика. 61. Провідник для введення внутрішньовенного катетера, що містить: прозорий пластиковий трубчастий футляр, який має широкий кінець, вузький кінець, ступінчастий внутрішній діаметр між широким і вузьким кінцями і поперечно виступні полиці, суміжні з широким кінцем; вузол голкотримача, встановлений всередині футляра, що містить порожнисту голку зі скошеним кінцем, елемент кріплення голки, що утримує голку співвісно футляру, прозору пластикову розширювальну камеру, з'єднану каналом для рідини з порожнистою голкою, пористу пробку, що закупорює розширювальну камеру на кінці, протилежному порожнистій голці, і кругову канавку, обернену радіально назовні поблизу закупореного кінця розширювальної камери; плунжерний вузол, що додатково містить прозору пластикову плунжерну трубку з відкритим кінцем, який вставляється в футляр в обхват ділянки вузла голкотримача, порожнину для засовування, досить велику, щоб забезпечувати відведення скошеного кінця голки в футляр після засовування, 7 81446 8 одну конструкцію, яка виступає радіально назовні для зачеплення з футляром, і другу конструкцію, яка виступає радіально всередину для зачеплення з круговою канавкою; і забезпечену отвором торцеву кришку, яка закупорює плунжерну трубку з боку, протилежного відкритому кінцю; механізм засовування, стиснутий всередині футляра навколо вузла кріплення голки і який підтискує вузол кріплення голки до порожнини для засовування в плунжерній трубці; і катетер, що охоплює з фрикційним зачепленням вузький кінець футляра і додатково утримує канюлю, розташовану співвісно з порожнистою голкою і з можливістю зсуву по ній; у якому друга конструкція зачіплюється за кругову канавку для запобігання зміщенню вузла кріплення голки в порожнину для засовування притискним зусиллям механізму засовування і будь-яким додатковим зусиллям, що діє вгору на голку під час уведення канюлі в пацієнта. 62. Спосіб складання провідника для введення внутрішньовенного катетера, який має такі етапи: забезпечують трубчастий футляр з широким кінцем, вузьким кінцем і ступінчастою внутрішньою стінкою; забезпечують вузол кріплення голки, який містить трубчастий корпус, що втримує порожнисту голку, співвісно суміщену і з'єднану каналом для рідини, по суті, з циліндричною розширювальною камерою, при цьому розширювальна камера закрита на кінці, протилежному голці, пористою пробкою, і трубчастий корпус має також пружинонапрямну ділянку і обернену назовні кругову канавку поблизу закритого пробкою кінця; забезпечують циліндричну зворотну пружину, здатну обхоплювати з можливістю зсуву пружинонапрямну ділянку трубчастого корпусу; забезпечують плунжерний вузол, що містить плунжерну трубку, яка має відкритий кінець і кінець з отвором, при цьому плунжерна трубка має виступаючу назовні конструкцію і виступаючу всередину конструкцію поблизу відкритого кінця; забезпечують катетер, що містить канюлю і трубчасту втулку; приєднують трубчасту втулку для внутрішньовенного введення до вузького кінця футляра; вставляють циліндричну зворотну пружину в широкий кінець футляра співвісно з футляром; вставляють вузол кріплення голки в широкий кінець футляра співвісно з футляром, і змушують голку зсуватися вниз через зворотну пружину і канюлю, поки трубчастий корпус не встановиться всередині футляра, і зворотна пружина не розташується навколо напрямної для пружини; вставляють плунжерну трубку в широкий кінець футляра співвісно з футляром і вузлом кріплення голки, і змушують відкритий кінець плунжерної трубки просуватися над закритим пробкою кінцем вузла голкотримача, поки виступаюча назовні конструкція не увійде в зачеплення зі ступінчастою внутрішньою стінкою футляра, і виступаюча всередину конструкція не увійде в зачеплення з круговою канавкою, і тим самим стискають зворотну пружину і забезпечують утримання зворотної пружини в стиснутому стані зачепленням між виступаючою всередину конструкцією і круговою канавкою. 63. Спосіб за п. 62, у якому зворотну пружину встановлюють на вузол кріплення голки до того, як вузол кріплення голки вставляють у широкий кінець футляра. 64. Спосіб за п. 62, у якому плунжерну трубку вводять у зачеплення з вузлом кріплення голки до того, як вузол кріплення голки вставляють у широкий кінець футляра. 65. Спосіб за п. 62, у якому вузол кріплення голки спочатку забезпечують без голки, а потім голку вклеюють у вузол кріплення голки після вставлення вузла кріплення голки в футляр. 66. Спосіб за п. 62, у якому вузол кріплення голки спочатку забезпечують без голки, а потім голку закріплюють ультразвуковим зварюванням у вузлі кріплення голки після вставлення вузла кріплення голки в футляр. Винахід відноситься до медичного пристрою, що використовується для введення катетера в тіло пацієнта, зокрема для внутрішньовенного введення рідини. Зокрема, винахід відноситься до провідника для введення катетера, що має висувну голку, яка не допускає повторного застосування і унеможливлює поранення вістрям голки медичного персоналу та інших осіб. Пристрої для введення катетерів широко відомі. Коли катетер вводять в пацієнта для внутрішньовенного введення рідини, застосовують знімну голку, яка проходить через катетер, щоб проколювати вену для створення можливості введення катетера. Потім голку витягують, залишаючи катетер у робочому положенні для з'єднання з пакетом або флаконом для внутрішньовенного вливання або для закриття до наступного використання. В останні роки внаслідок широкого розповсюдження патогенних факторів, які переносяться кров'ю, наприклад, ВІЛ (HIV) та гепатит, виросла потреба в провідниках для введення катетерів, які не допускають випадкових поранень вістрям голки медичного персоналу та інших працівників, які працюють зі сміттям, білизною та іншими відходами, що містять використані голки. У результаті розроблені нові вироби, які мають спеціальні чохли для голок або механізми для засовування голок після використання. Дані пристрої описані, наприклад, у патентах США №№4,747,8,31; 4,828,548; 5,129,884; 5,501,675; 5,817,058 і 5,989,220. Багато відомих пристроїв містять численні складні деталі, які суттєво підвищують витрати на виготовлення і зашкоджують користувачеві відчувати, коли голка правильно введена в пацієнта. Інші пристрої: 9 вимагають працювати двома руками або можуть передчасно засовувати голки під час транспортування, зберігання і поводження. Тому потрібен такий провідник для введення внутрішньовенного катетера, який можна швидко, недорого і надійно виготовляти, який не буде передчасно засовувати голку, з яким можна працювати однією рукою і який повністю захистить користувача та інших осіб від випадкових уколів і заражень патогенними факторами, які переносяться кров'ю. Описаний нижче винахід забезпечує перелічені та інші переваги. Суть винаходу Пропонується одноразовий провідник для введення внутрішньовенного катетера, який забезпечує значні переваги в порівнянні з відомими пристроями, навіть такими, які містять висувні голки. До принципових конструктивних удосконалень відносяться надійна фіксувальна конструкція, яка втримує голкотримач і плунжер точно суміщеними у положенні до засовування голки після введення катетера; торцева кришка плунжера, яка випускає повітря, яке витісняється з внутрішньої порожнини плунжера під час засовування голки; і прозора оглядова зона, яка дозволяє користувачеві зручніше спостерігати за розширювальною камерою голкотримача крізь прозорий пластиковий футляр. Інші вдосконалення передбачають полиці на футлярі, які полегшують роботу однією рукою і не допускають скочування провідника для введення катетера під час укладання на поверхню, отвір у голкотримачі, який виготовлений конусоподібним за формою, щоб можна було легше вставляти пробку розширювальної камери під час виготовлення, і форма голкотримача, яка не допускає закупорення тупого кінця голки під час виготовлення і поліпшує видимість течії крові в розширювальну камеру. Провідники для введення внутрішньовенних катетерів згідно з даним винаходом мають небагато деталей, допускають надійне і швидке виготовлення, суттєво зменшують імовірність передчасного засовування голки під час зберігання та поводження, придатні для зручного використання однією рукою і забезпечують захист медичного та іншого допоміжного персоналу від випадкових уколів голкою і похідної від цього небезпеки зараження патогенними факторами, які переносяться кров'ю. Застосування даного винаходу дає також відчутний економічний зиск провайдерам медичного обслуговування і страхувальникам завдяки зменшенню об'ємів випробувань і додаткових витрат. Нижче приведений опис пристрою згідно з даним винаходом з посиланнями на додані креслення, на яких: Фіг.1 - спрощений вигляд у перспективі провідника для введення внутрішньовенного катетера відповідно до даного винаходом з катетерною голкою, готовою до використання; Фіг.2 - збільшений вигляд у вертикальному розрізі по лінії 2-2, показаній на Фіг.1; Фіг.3 - вигляд, аналогічний вигляду на Фіг.2, але з голкою, засуненою після використання; 81446 10 Фіг.4 - збільшений місцевий вигляд, взятий з Фіг.2, зображує фіксувальну конструкцію, що втримує передній отвір плунжерної трубки, який опускається в заданому положенні відносно тримача висувної голки до засунення; Фіг.5 - збільшений вигляд у плані забезпеченої отвором торцевої кришки плунжера; і Фіг.6 - збільшений вигляд у вертикальному розрізі по лінії 6-6, показаній на Фіг.5. Для позначення аналогічних деталей на всіх фігурах креслень застосовуються однакові позиції. Докладний опис переважного варіанту здійснення Як видно з Фіг.1-2, провідник 10 для введення внутрішньовенного катетера переважно містить трубчастий пластиковий футляр 12, вузол 14 голкотримача, зворотну пружину 16, плунжерний вузол 18 і внутрішньовенний катетер 20. У пластиковому футлярі 12 є внутрішній отвір 22, який поступово звужується від відкритого кінця 24 до наконечника 26 зі зменшеним діаметром, за винятком короткої ділянки під виступним всередину кільцевим поясом 102, згідно з приведеним нижче описом. Пластиковий футляр 12 здебільшого виготовлюється литтям під тиском із, по суті, прозорої полімерної смоли, наприклад, полікарбонатної, щоб забезпечити зручне спостереження крізь стінку 28. Зовнішній діаметр футляра 12 звичайно повторює конусоподібне звуження внутрішнього отвору 22, так що бічна стінка 28 має, по суті, постійну товщину, крім місць, біля яких бічна стінка розширяється назовні і утворює поперечно виступні полиці 30 і послідовність кільцевих виступів 31, поздовжньо розташованих ближче до наконечника 26 для формування рельєфної поверхні захоплення під пальці користувача. Вузол 14 голкотримача встановлений з можливістю засовування в нижній ділянці футляра 12 і здебільшого містить конусоподібний подовжений трубчастий корпус 32, голку 34 і пористу пробку 36. Корпус 32 вузла 14 голкотримача виготовлений переважно литтям під тиском із, по суті, прозорої полімерної смоли, наприклад, полікарбонатної, і містить конусоподібну бічну стінку, по суті, постійної товщини, яка додатково обмежує розширювальну камеру 42, пружинонапрямну ділянку 44 і ділянку 46 кріплення голки, кожна з яких має послідовно зменшуваний діаметр. Трубчастий корпус 32 вузла 14 голкотримача здебільшого має форму, яка дозволяє вставляти вузол 14 голкотримача в зачеплення, що допускає зсув, з футляром 12 під час складання, відповідно до нижче приведеного докладного опису. Верхня кінцева ділянка трубчастого корпусу 32 виконаназ можливістю рознімного зачеплення з нижнім кінцем 56 плунжерного вузла 18 відповідно до опису, приведеного нижче з посиланням на Фіг.4. Як видно з Фіг.2, зворотна пружина 16 поміщена в кільцевому просторі 90 між футляром 12 і пружинонапрямною ділянкою 44 трубчастого корпусу 32 і закріплена в стиснутому стані між оберненим вниз заплечиком 92 трубчастого корпусу 32 і оберненим вгору заплечиком 94 11 футляра 12. Хоч у даному варіанті здійснення застосовується стиснута пружина, яка робить зворотне зусилля розширенням, для засовування голки можна також застосувати інший аналогічний ефективний засіб, наприклад, пружину розтягнення. Голка 34 є порожнистою і має скошений кінець 48, який вводять у вену пацієнта під час використання, і тупий кінець 50, який виступає в розширювальну камеру 42. Поздовжньо прохідний канал забезпечує поширення рідини через голку 34 між скошеним кінцем 48 і тупим кінцем 50. Голка 34 здебільшого залита в ділянку 46 кріплення голки в трубчастому корпусі 32, але, за необхідності, може бути приклеєна або закріплена ультразвуковим зварюванням у корпусі 32. На нижньому кінці ділянки 46 кріплення голки здебільшого зроблено конусоподібний отвір 47 для вставляння голки, якщо голку 34 потрібно вставляти після формування ділянки 46 кріплення голки. Під час використання голки 34, яка має достатню довжину, щоб пройти в розширювальну камеру 42, канал голки 34 не буде закупорюватися під час заливки. Крім того, оскільки небагато крові проходить вгору по голці 34 в розширювальну камеру 42, коли голку 34 вводять у вену пацієнта, то забезпечення видимості тупого кінця 50 в розширювальній камері 42 дозволяє користувачеві побачити кров, як тільки вона надходить в розширювальну камеру 42, і пересвідчитися, що голка 34 правильно розташована у вені. Зверху розширювальної камери 42 вузла 14 голкотримача кінець 52 трубчастого корпусу 32 закритий пористою пробкою 36, яка фрикційно зачіплюється за стінки кругової канавки 65 у корпусі 32. Вставлення пористої пробки 36 у трубчастий корпус 32 краще спростити наданням конусності внутрішній стінці 54 біля кінця 52. Пориста пробка 36 здебільшого виготовлена з будь-якого придатного пористого матеріалу, який дозволяє витісняти повітря з голки 34 і розширювальної камери 42 кров'ю, що підіймається по голці 34 після введення у вену, але не допустить хоч би мінімального витоку згаданої крові з розширювальної камери 42. Важлива перевага запропонованого тут провідника 10 для введення внутрішньовенного катетера полягає в тому, що розширювальна камера 42 проглядається тільки крізь два шари прозорого пластику: прозору стінку трубчастого корпусу 32 навколо розширювальної камери 42; і прозору стінку футляра 12. У багатьох відомих пристроях користувач повинен дивитися крізь, щонайменше, три шари, щоб побачити розширювальну камеру, що істотно утруднює візуальне визначення початку надходження крові в камеру. Плунжерний вузол 18 в основному містить полімерну плунжерну трубку 40, що має, по суті, циліндричну бічну стінку з нижньою кінцевою ділянкою 56, яка є проксимальною відносно кінця 52 трубчастого корпусу 32 вузла 14 голкотримача, і верхньою кінцевою ділянкою 58, яка поздовжньо виступає назовні з відкритого кінця 24 футляра 12. Плунжерна трубка 40 виготовлена переважно 81446 12 литтям під тиском з полімерної смоли, а в більш переважному варіанті, по суті з прозорого полімеру, наприклад, полікарбонату. Нижня кінцева ділянка 56 плунжерного вузла 18 введена в рознімне зачеплення з трубчастим корпусом 32 вузла 14 голкотримача і взаємодіє з вузлом 14 голкотримача з утворенням фіксувальної конструкції згідно з даним винаходом відповідно до докладного опису, приведеного нижче з посиланням на Фіг.4. На верхній кінцевій ділянці 58 плунжерної трубки 40 здебільшого виконаний невеликий кільцевий буртик 60, що оточує конусоподібну кругову канавку 62 біля поверхні 64, яка вміщає і фрикційно зачіпляє торцевую кришку 66, яка додатково описана з поясненнями за допомогою Фіг.5 і 6. У готовому до використання провіднику 10 для введення внутрішньовенного катетера, верхній кінець 58 плунжерного вузла 18 здебільшого виходить на відстань від, приблизно, 1,5 до, приблизно, 3 дюймів з футляра 12, щоб верхній кінець 58 можна було притиснути до долоні, коли пальці користувача захоплюють полиці 30 або кільцеві виступи 31 футляра 12, для полегшення роботи однією рукою. Відтягання назад футляра 12 пальцями спричиняє ховання вузла 14 голкотримача відповідно до опису, приведеного нижче з посиланням на Фіг.3. Як видно з Фіг.5 і 6, торцева кришка 66 в основному сформована з полімерної смоли, а в більш переважному варіанті, зі смоли, яка містить пігмент, вибраний за кольором відповідно до калібру голки 34, показаному на Фіг.1-2, щоб користувачі могли легко розрізнювати провідники 10 для введення внутрішньовенних катетерів з голками різного розміру. Торцева кришка 66 в основному додатково містить, по суті, суцільну кільцеву торцеву стінку 68, з’єднану з поздовжньо протягнутим кільцевим бортом 70, який звужується всередину для забезпечення раніше згаданого контактного фрикційного зачеплення з круговою канавкою 62 плунжерної трубки 40. Потрібно розуміти, що існує багато способів установлення, які забезпечують зачеплення торцевої кришки 66 у верхню кінцеву ділянку 58 плунжерної трубки 40. Торцеву кришку 66 можна приклеїти, защепнути пружиною, приварити ультразвуком, виготовити двоструминним литтям або зачепити будь-яким іншим аналогічним ефективним способом. Двоструминним литтям називають будь-який спосіб формування, який дозволяє паралельно формувати різні матеріали або різнокольорові матеріали. Повітряний отвір 72 розташований в основному по центру торцевої стінки 68 і здебільшого оточений конструктивними елементами поверхневого рельєфу, наприклад, великою кількістю виступних назовні формованих ребер 74, які проходять на поверхні 68. У переважному варіанті кількість, відстань і висота ребер 74 достатні для того, щоб повітряний отвір 72 не закривався рукою користувача, навіть коли частина руки вміщена зверху торцевої кришки 66 під час роботи з провідником 10 для введення внутрішньовенного катетера. Повітряний отвір 72 здебільшого є досить великим, щоб швидко випускати об'єм повітря, який витісняється з 13 порожнини 76 для засовування, коли вузол 14 голкотримача засовується в плунжерну трубку 40 після введення катетера. Як також показано на Фіг.1-2, внутрішньовенний катетер 20 здебільшого містить гнучку гумову або пластикову канюлю 78 і втулку 80, що має голкопровід 82 і трубчасту ділянку 84 з кільцевим фланцем 86, який обмежує отвір 88 такого діаметра, що отвір 88 буде вміщати і фрикційно зачіпляти наконечник 26 футляра 12. На кінці канюлі 78 є звужуваний всередину наконечник 81, який забезпечує посадку з натягом поблизу скошеного кінця 48 голки 34. Під час установлення втулки 80 на наконечник 26, голка 34 вставляється через гнучку канюлю 78 і звужуваний всередину наконечник 81, при цьому скошений кінець 48 трохи виходить за звужуваний всередину наконечник 81. Внутрішній діаметр канюлі 78 в основному дещо більший зовнішнього діаметра голки 34, щоб голку 34 можна було легко засунути через канюлю 78 після введення. Крім того, втулка 80 в основному виконана з можливістю простого з'єднання зі стандартним з'єднувачем внутрішньовенно ввідних трубок після засовування голки 34 і витягання наконечника 26 із трубчастої ділянки 84 втулки 80. Як показано на Фіг.2, провідник 10 для введення внутрішньовенного катетера згідно з даним винаходом складається в основному опусканням зворотної пружини 16 через отвір 22 в футляр 12. Зворотна пружина 16, що є підтиснутою циліндричною пружиною, в основному має діаметр, з яким пружина встановлюється тільки вгорі похилого кільцевого заплечика 94 всередині футляра 12, де вона підтримується, по суті, у вертикальному положенні ділянкою 33 бічної стінки 28. Потім готовий вузол 14 голкотримача вставляють вниз через відкритий кінець 22 футляра 12, при цьому скошений кінець 48 голки 34 пропускають вниз через зворотну пружину 16 і наконечник 26 футляра 12 до упору похилого кільцевого заплечика 96 трубчастого корпусу 32 в заплечик 94 футляра 12. За іншим варіантом, пружину 16 можна встановити на вузол 14 голкотримача до вставлення вузла 14 голкотримача в футляр 12. Крім того, за необхідності, голку 34 можна приклеїти або закріпити ультразвуковим зварюванням у тілі 14 голкотримача після вставлення вузла 14 голкотримача в футляр 12. Похилий кільцевий заплечик 92 трубчастого корпусу 32 здебільшого не буде контактувати з похилим кільцевим заплечиком 98, щоб створювалася можливість належного упору заплечика 96 в заплечик 94. Як показано на Фіг.2 і 4, далі нижню кінцеву ділянку 56 готового плунжерного вузла 18 вводять у футляр 12 через отвір 22. По мірі того, як плунжерна трубка 40 проходить вниз у футляр 12, передня кромка 104 плунжерної трубки 40 доходить до кінця 52 трубчастого корпусу 32 вузла 14 голкотримача і зсувається по ньому. Коли передня кромка 104 досягає кінця 52, радіальний кільцевий прилив 100 на плунжерній трубці 40 розташовується над все ще виступним всередину кільцевим поясом 102 футляра 12, а внутрішній 81446 14 діаметр плунжерної трубки 40 біля передньої кромки 104 досить більший зовнішнього діаметра кінця 52 для того, щоб нижня кінцева ділянка 56 плунжерної трубки 40 могла зачепитися з можливістю зсуву за ділянку трубчастого корпусу 32, яка межує з кінцем 52. По мірі того, як плунжерний вузол 18 вставляють далі в футляр 12, кільцевий прилив 100 зачіпляється за кільцевий пояс 102 і переходить його. Тоді кільцевий пояс 102 не дозволяє трубчастому плунжерному вузлу 18 і об'єднаному вузлу 14 голкотримача переміщатися назад після того,, як вони встановлені в футляр, при цьому голка виступає для використання. Під час спроби витягнути трубчастий плунжерний вузол 18 з футляра 12 заплечик кільцевого приливу 100 зачепиться за заплечик кільцевого пояса 102 і запобіжить витяганню, поки не буде прикладене значне зусилля. Однак потрібно розуміти, що кільцевий пояс 102 є здебільшого досить малим, щоб забезпечувати можливість витягання інструмента для лиття в процесі виготовлення. Як видно з Фіг.4, яка є місцевим виглядом, взятим з Фіг.2, плунжерна трубка 40 продовжує зсуватися вниз по трубчастому корпусу 32 вузла голкотримача, поки направлений всередину кільцевий прилив 106 на внутрішній поверхні нижньої кінцевої ділянки 56 не досягне і не зачепить із защіпанням виготовлену з приєднувальними розмірами і орієнтацією, обернену назовні кругову канавку 108 трубчастого корпусу 32. Як показано на Фіг.2 і 4, конфігурація і розміри кільцевого приливу 106 і кругової канавки 108 змушують прилив 106 зміститися радіально всередину в кругову канавку 108. Потрібно розуміти, що прилив 106 на внутрішній поверхні плунжерної трубки 40 не обов'язково повинен по всьому колу відповідати круговій канавці 108 трубчастого корпусу 32. Отже, прилив 106 можна, наприклад, замінити групою розташованих по колу окремих прохідних усередину виступів, які розташовані в зачеплення з канавкою 108. Проте в переважному варіанті канавка 108 проходить навколо усього трубчастого корпусу, щоб зачеплення з можливістю зсуву між плунжерною трубкою 40 і трубчастим корпусом 32 не вимагало повороту спеціально для суміщення двох деталей. Прилив 106 і канавка 108 здебільшого мають таку конфігурацію і розміри, що зусилля, необхідне для зсуву приливу 106 із зачеплення з канавкою 108 проштовхуванням плунжерної трубки 40 далі вниз у футляр 12, перевершує підтискне зусилля, прикладене до вузла 14 голкотримача стиснутою зворотною пружиною 16, і додаткове зусилля, яке діє у напрямі вгору на голку 34 в ході процедур введення катетера. Внутрішньовенний катетер 20 можна встановити на наконечник 26 футляра 12 перед вставленням вузла 14 голкотримача і плунжерного вузла 18 у футляр 12. За іншим варіантом, плунжерний вузол 18 і вузол 14 голкотримача (іноді називається вузлом кріплення голки) можна складати один з одним перед вставленням у футляр 12. У переважному варіанті, фрикційне зачеплення між приливом 106 і 15 канавкою 108, під час їх спільного зачеплення, є достатнім для того, щоб вузол 14 голкотримача і плунжерний вузол 18 можна було разом вставити в футляр 12. Скошений кінець 48 голки і ділянку канюлі 78 здебільшого вводять у вену пацієнта з утриманням кільцевих виступів 31 футляра 12 великим, вказівним і середнім пальцями. Після введення катетера у вену пацієнта вузол 14 голкотримача прибирають захопленням полиць 30 або кільцевих виступів 31 вказівним і середнім пальцями або великим, вказівним і середнім пальцями, а потім натиском долоні або її основи на торцеву кришку 66 для проштовхування плунжерної трубки 40 далі вниз у футляр 12. Коли виконана ця дія, фрикційне зусилля зачеплення між приливом 106 і канавкою 108, як показано на Фіг.4, долається, і в результаті прилив 106 вискакує на поверхню 112 трубчастого корпусу 32. Продовжуване направлене вниз переміщення плунжерної трубки 40 відносно трубчастого корпусу 32, який міцно впирається в футляр 12, приводить до западання приливу 106 за похилий заплечик і 14 трубчастого корпусу 32. Після цього більше не існує, значної сили тертя, яка діє проти стиснутої зворотної пружини 16, і пружина 16 швидко розширяється, змушуючи вузол 14 голкотримача швидко просунутися вгору в порожнину 76 для засовування з одночасним засовуванням голки 34, щонайменше, в положення, у якому скошений кінець 48 прибраний у футляр 12. Як показано на Фіг.3, зворотна пружина 16 повністю розширена, і верхній кінець 52 вузла 14 голкотримача, щонайменше, частково прибраний у порожнину 16 для засовування. Повітря, що раніше знаходилося в порожнині 76 для засовування в плунжерній трубці 40, було випущене через повітряний отвір 72, коли вузол 14 голкотримача переміщався вгору в порожнині під дією розширювальної зворотної пружини 16. Верхній кінець 52 вузла 14 голкотримача зсунутий вгору в порожнині 76 достатньо для засовування скошеного кінця 48 голки 34 у футляр 12. Коли голка 34 знаходиться в положенні, показаному на Фіг.3, наконечник 26 футляра 12 можна безпечно відділити від втулки 80 внутрішньовенного катетера. Вдосконалений провідник для введення внутрішньовенного катетера згідно з даним винаходом добре підходить для автоматизованого виробництва і складання. Крім катетера, голки і пружини, потрібен тільки футляр, висувний голкотримач і плунжерна трубка, закрита кришкою з отвором. Хоч футляр 12 можна зробити прямим за формою, з прямолінійною внутрішньою стінкою, футляру доцільно надати ступінчастої форми, зі звуженням всередину зверху донизу, виключаючи нижній заплечик кільцевого виступу 102. Згадане звуження полегшує витягання стрижневої оправки, яка використовується в процесі формування. Хоча на кресленнях не показано, але потрібно розуміти, що скошений кінець 48 голки 34 переважно укритий у процесі виготовлення, транспортування і зберігання трубчастим футляром, який 81446 16 насувається вгору по зовнішній поверхні канюлі 78 і не допускає пошкодження голки. Важлива особливість запропонованого провідника для введення внутрішньовенного катетера полягає в тому, що оператор може зручно працювати однією рукою з висувною конструкцією провідника для введення катетера. Робота однією рукою можлива тому, що плунжерна трубка в основному виступає на відстань від, приблизно, 1,5 до, приблизно, 3 дюймів за місце, де знаходяться полиці футляра. Це дозволяє прикладати зусилля до плунжерної трубки подушкою долоні і одночасно користуватися пальцями на полицях або біля кільцевих виступів футляра для опору зусиллю і плавно ініціювати засунення. Інша рука залишається вільною для захоплення втулки катетера. Час звільнення втулки від пристрою провідника і кріплення трубки для внутрішньовенного введення до втулки повністю контролюється оператором. Втулку катетера можна одним рухом відділити від пристрою введення, який можна після цього безпечно відкласти на той час, допоки виконується з'єднання з трубкою для внутрішньовенного введення або іншим пристроєм, який потрібно приєднувати до пацієнта. Провідник для введення катетера можна безпечно відкласти без проблем на стіл або в лоток, оскільки голку вже прибрали в безпечне положення до від'єднання катетерного вузла від футляра. Коли пальцями відтягають назад полиці або кільцеві виступи футляра для здійснення засовування, оператор може проконтролювати як на слух, так і візуально, що голка засунута в безпечне положення, і негайно від'єднати та безпечно відкласти пристрій, щоб звільнити руку для виконання необхідного внутрішньовенного з'єднання до того, як трапиться втрата рідини пацієнтом. Від провідника для введення внутрішньовенного катетера згідно з даним винаходом не потрібно витримувати зусилля з боку голки на висувні деталі таке ж велике, як у випадку зі звичайним шприцом, коли необхідно проколоти стандартну гумову пломбу на флаконах. Отже, висувні деталі повинні витримати без засовування лише зусилля, що виникає під час нормального клінічного застосування. У запропонованому в даному описі пристрої розмірні допуски і різні швидкості теплового розширення менш критичні, ніж у пристроях, у яких забезпечується тільки фрикційне зачеплення за рахунок поверхневого контакту між гладкими поверхнями. Запропонований тут провідник для введення внутрішньовенного катетера менше схильний до передчасного засовування голки, ніж відомі пристрої, навіть під час недбалого поводження і широкого діапазону зміни температури і вогкості під час транспортування і зберігання до використання. Винахід характеризується простою і раціональною формою і зворотною пружиною, яка працює простіше і надійніше, ніж інші пружини, що застосовувалися раніше. Із пристроєм можна працювати однією рукою за будь-якої кутової 17 орієнтації, коли є доступ до полиць, завдяки відсутності на пристрої, зовнішніх фіксаторів, які вимагають розташовувати пристрої з певною орієнтацією. Крім того, полиці запобігають скочуванню провідника для введення катетера під час укладання на похилу поверхню. Коли пристрій тримають у руці, зворотне зусилля прикладається лінійно вздовж головної поздовжньої осі. Щоб викликати засовування, досить дуже короткого переміщення. Правильне засовування контролюється як візуально, так і на слух, оскільки оператор може легко побачити відведені деталі в футлярі, а під час засовування створюється тихий звук. Інші зміни та модифікації описаного вище переважного варіанту здійснення стануть очевидні для середнього фахівця даної галузі техніки після ознайомлення з даним описом, і передбачається, що обсяг запропонованого тут винаходу обмежується тільки найбільш широким тлумаченням застосованої формули винаходу, на яку винахідник має юридичні права. 81446 18 19 81446 20
