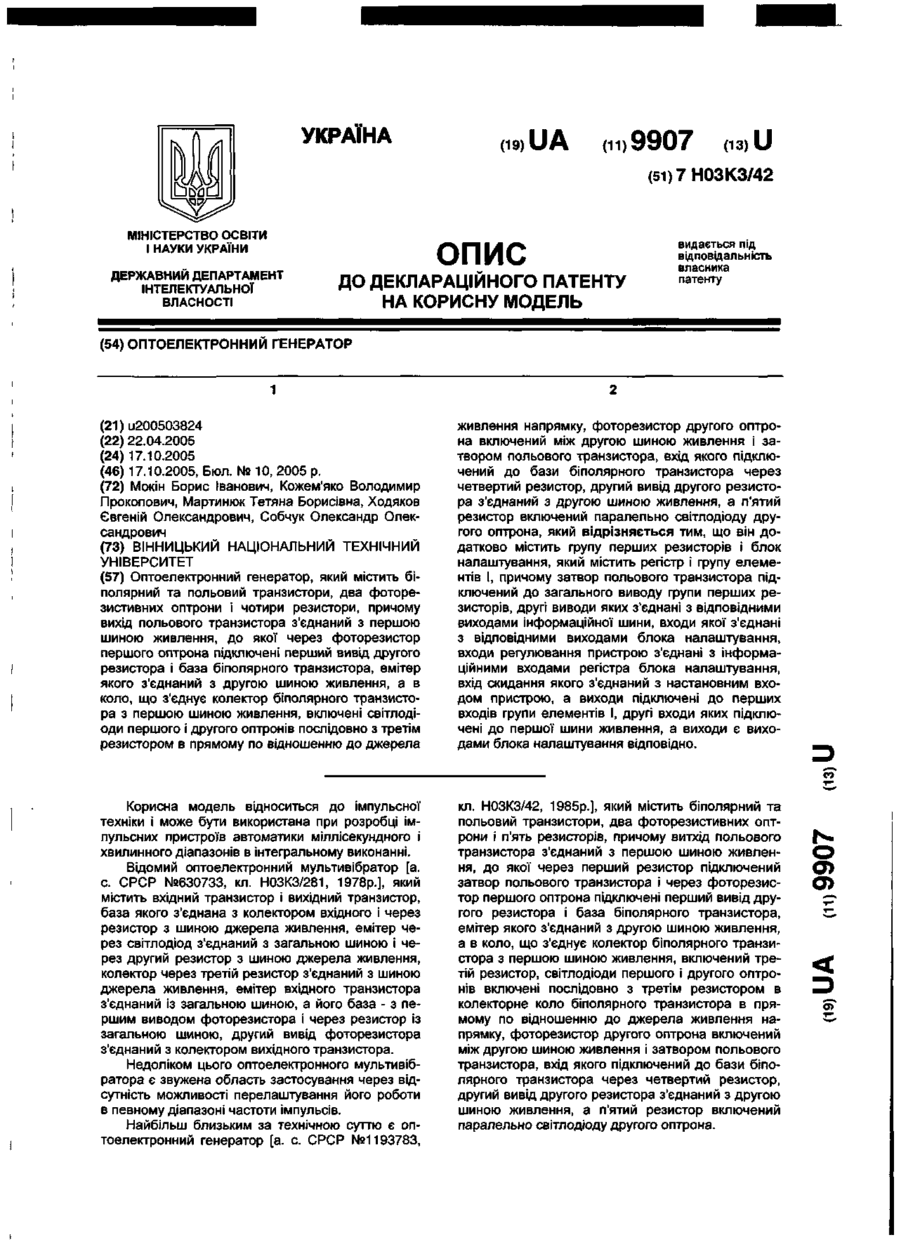

Оптоелектронний генератор

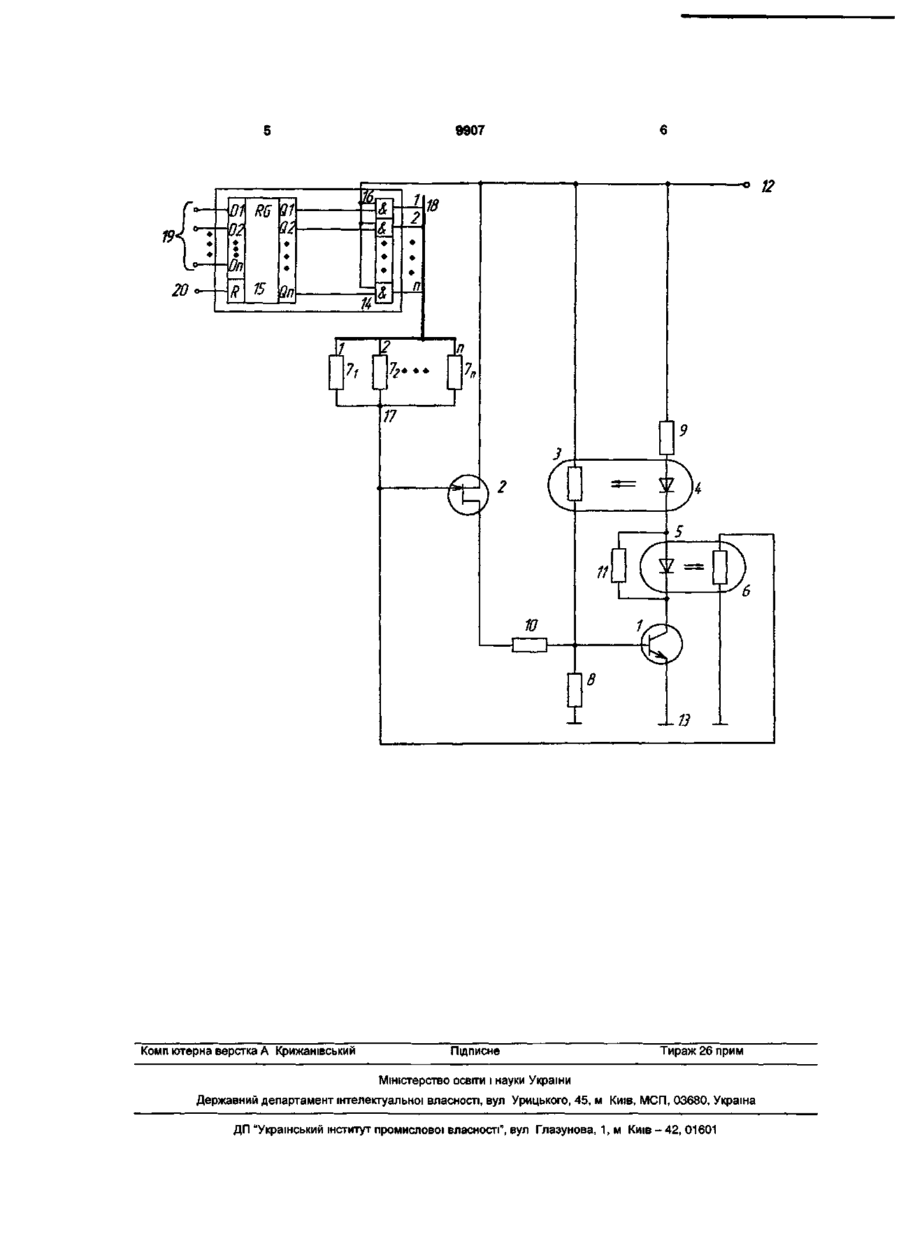

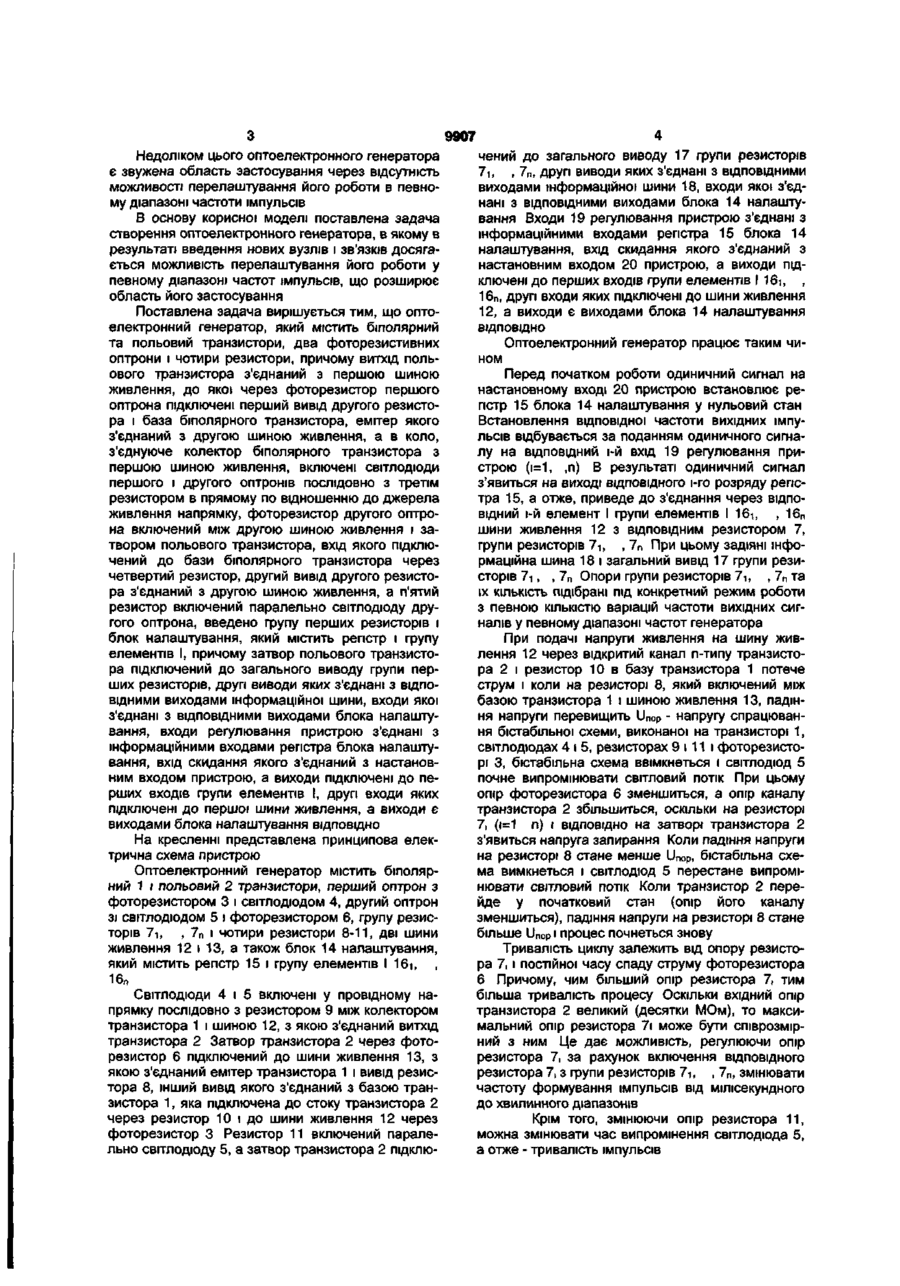

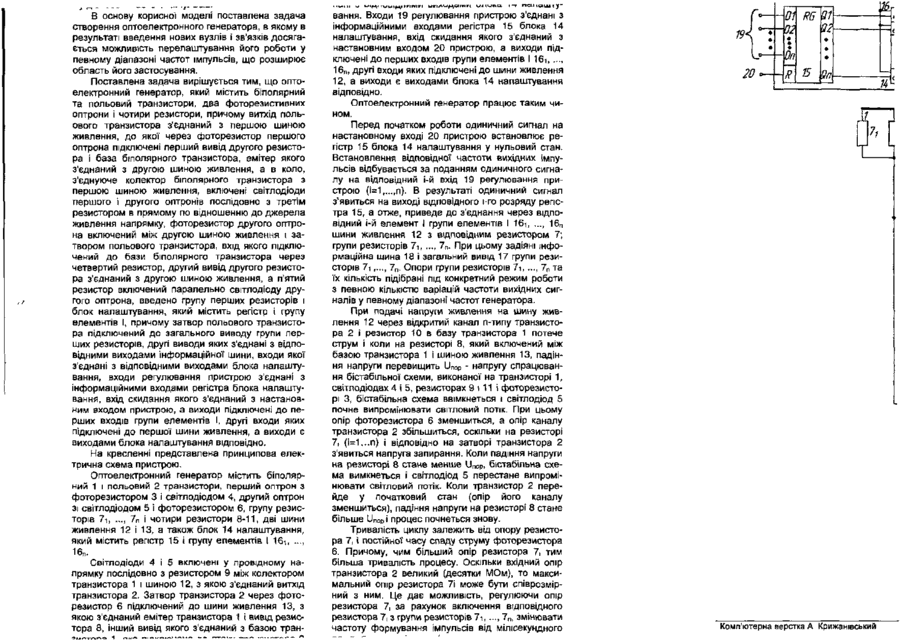

Оптоелектронний генератор, який містить біполярний та польовий транзистори, два фоторезистивних оптрони і чотири резистори, причому вихід польового транзистора з'єднаний з першою шиною живлення, до якої через фоторезистор першого оптрона підключені перший вивід другого резистора і база біполярного транзистора, емітер якого з'єднаний з другою шиною живлення, а в коло, що з'єднує колектор біполярного транзистора з першою шиною живлення, включені світлодіоди першого і другого оптронів послідовно з третім резистором в прямому по відношенню до джерела живлення напрямку, фоторезистор другого оптрона включений між другою шиною живлення і затвором польового транзистора, вхід якого підключений до бази біполярного транзистора через четвертий резистор, другий вивід другого резистора з'єднаний з другою шиною живлення, а п'ятий резистор включений паралельно світлодіоду другого оптрона, який відрізняється тим, що він додатково містить групу перших резисторів і блок налаштування, який містить регістр і групу елементів І, причому затвор польового транзистора підключений до загального виводу групи перших резисторів, другі виводи яких з'єднані з відповідними виходами інформаційної шини, входи якої з'єднані з відповідними виходами блока налаштування, входи регулювання пристрою з'єднані з інформаційними входами регістра блока налаштування, вхід скидання якого з'єднаний з настановним входом пристрою, а виходи підключені до перших входів групи елементів І, другі входи яких підключені до першої шини живлення, а виходи є виходами блока налаштування відповідно. со Корисна модель відноситься до імпульсної техніки і може бути використана при розробці імпульсних пристроїв автоматики міллісекундного і хвилинного діапазонів в інтегральному виконанні. Відомий оптоелектронний мультивібратор [а. с СРСР №630733, кл. НОЗКЗ/281, 1978р.], який містить вхідний транзистор і вихідний транзистор, база якого з'єднана з колектором вхідного і через резистор з шиною джерела живлення, емітер через світлодіод з'єднаний з загальною шиною і через другий резистор з шиною джерела живлення, колектор через третій резистор з'єднаний з шиною джерела живлення, емітер вхідного транзистора з'єднаний із загальною шиною, а його база - з першим виводом фоторезистора і через резистор із загальною шиною, другий вивід фоторезистора з'єднаний з колектором вихідного транзистора. Недоліком цього оптоелектронного мультивібратора є звужена область застосування через відсутність можливості перелаштування його роботи в певному діапазоні частоти імпульсів. Найбільш близьким за технічною суттю є оптоелектронний генератор [а. с. СРСР №1193783, кл. НОЗКЗ/42, 1985р.], який містить біполярний та польовий транзистори, два фоторезистивних оптрони і п'ять резисторів, причому витхід польового транзистора з'єднаний з першою шиною живлення, до якої через перший резистор підключений затвор польового транзистора і через фоторезистор першого оптрона підключені перший вивід другого резистора і база біполярного транзистора, емітер якого з'єднаний з другою шиною живлення, а в коло, що з'єднує колектор біполярного транзистора з першою шиною живлення, включений третій резистор, світлодіоди першого і другого оптронів включені послідовно з третім резистором в колекторне коло біполярного транзистора в прямому по відношенню до джерела живлення напрямку, фоторезистор другого оптрона включений між другою шиною живлення і затвором польового транзистора, вхід якого підключений до бази біполярного транзистора через четвертий резистор, другий вивід другого резистора з'єднаний з другою шиною живлення, а п'ятий резистор включений паралельно світлодіоду другого оптрона. О) О) О) 9907 Недоліком цього оптоелектронного генератора є звужена область застосування через відсутність можливості перелаштування його роботи в певному діапазоні частоти імпульсів В основу корисної моделі поставлена задача створення оптоелектронного генератора, в якому в результаті введення нових вузлів і зв'язків досягається можливість перелаштування його роботи у певному діапазоні частот імпульсів, що розширює область його застосування Поставлена задача вирішується тим, що оптоелектронний генератор, який містить біполярний та польовий транзистори, два фоторезистивних оптрони і чотири резистори, причому витхід польового транзистора з'єднаний з першою шиною живлення, до якої через фоторезистор першого оптрона підключені перший вивід другого резистора і база біполярного транзистора, емітер якого з'єднаний з другою шиною живлення, а в коло, з'єднуюче колектор біполярного транзистора з першою шиною живлення, включені світлодюди першого і другого оптронів послідовно з третім резистором в прямому по відношенню до джерела живлення напрямку, фоторезистор другого оптрона включений між другою шиною живлення і затвором польового транзистора, вхід якого підключений до бази біполярного транзистора через четвертий резистор, другий вивід другого резистора з'єднаний з другою шиною живлення, а п'ятий резистор включений паралельно світлодюду другого оптрона, введено групу перших резисторів і блок налаштування, який містить регістр і групу елементів І, причому затвор польового транзистора підключений до загального виводу групи перших резисторів, другі виводи яких з'єднані з ВІДПОВІДНИМИ виходами інформаційної шини, входи якої з'єднані з ВІДПОВІДНИМИ виходами блока налаштування, входи регулювання пристрою з'єднані з інформаційними входами регістра блока налаштування, вхід скидання якого з'єднаний з настановним входом пристрою, а виходи підключені до перших входів групи елементів І, другі входи яких підключені до першої шини живлення, а виходи є виходами блока налаштування ВІДПОВІДНО На кресленні представлена принципова електрична схема пристрою Оптоелектронний генератор містить біполярний 1 і польовий 2 транзистори, перший оптрон з фоторезистором 3 і світлодюдом 4, другий оптрон зі світлодюдом 5 і фоторезистором 6, групу резисторів 7і, , 7 П і чотири резистори 8-11, дві шини живлення 12 і 13, а також блок 14 налаштування, який містить регістр 15 і групу елементів І 16і, , 16П Світлодюди 4 і 5 включені у провідному напрямку послідовно з резистором 9 між колектором транзистора 1 і шиною 12, з якою з'єднаний витхід транзистора 2 Затвор транзистора 2 через фоторезистор 6 підключений до шини живлення 13, з якою з'єднаний емітер транзистора 1 і вивід резистора 8, інший вивід якого з'єднаний з базою транзистора 1, яка підключена до стоку транзистора 2 через резистор 10 і до шини живлення 12 через фоторезистор 3 Резистор 11 включений паралельно світлодюду 5, а затвор транзистора 2 підклю чений до загального виводу 17 групи резисторів 7і, , 7П, другі виводи яких з'єднані з ВІДПОВІДНИМИ виходами інформаційної шини 18, входи якої з'єднані з ВІДПОВІДНИМИ виходами блока 14 налаштування Входи 19 регулювання пристрою з'єднані з інформаційними входами регістра 15 блока 14 налаштування, вхід скидання якого з'єднаний з настановним входом 20 пристрою, а виходи підключені до перших входів групи елементів І 16і, , 16п, другі входи яких підключені до шини живлення 12, а виходи є виходами блока 14 налаштування ВІДПОВІДНО ном Оптоелектронний генератор працює таким чи Перед початком роботи одиничний сигнал на настановному вході 20 пристрою встановлює регістр 15 блока 14 налаштування у нульовий стан Встановлення відповідної частоти вихідних імпульсів відбувається за поданням одиничного сигналу на ВІДПОВІДНИЙ і-й вхід 19 регулювання пристрою (і=1, ,п) В результаті одиничний сигнал з'явиться на виході ВІДПОВІДНОГО І-ГО розряду регістра 15, а отже, приведе до з'єднання через ВІДПОВІДНИЙ І-Й елемент І групи елементів І 16-і, , 16п шини живлення 12 з ВІДПОВІДНИМ резистором 7, групи резисторів 1-\, , 7п При цьому задіяні інформаційна шина 18 і загальний вивід 17 групи резисторів 7 і , , 7П Опори групи резисторів 7-і, , 7П та їх КІЛЬКІСТЬ підібрані під конкретний режим роботи з певною КІЛЬКІСТЮ варіацій частоти вихідних сигналів у певному діапазоні частот генератора При подачі напруги живлення на шину живлення 12 через відкритий канал n-типу транзистора 2 і резистор 10 в базу транзистора 1 потече струм і коли на резисторі 8, який включений між базою транзистора 1 і шиною живлення 13, падіння напруги перевищить и п о р - напругу спрацювання бістабільної схеми, виконаної на транзисторі 1, світлодюдах 4 і 5, резисторах 9 і 11 і фоторезисторі 3, бістабільна схема ввімкнеться і світлодюд 5 почне випромінювати світловий потік При цьому опір фоторезистора 6 зменшиться, а опір каналу транзистора 2 збільшиться, оскільки на резисторі 7, (і=1 п) і ВІДПОВІДНО на затворі транзистора 2 з'явиться напруга запирання Коли падіння напруги на резисторі 8 стане менше UnoP, бістабільна схема вимкнеться і світлодюд 5 перестане випромінювати світловий потік Коли транзистор 2 перейде у початковий стан (опір його каналу зменшиться), падіння напруги на резисторі 8 стане більше Unop і процес почнеться знову Тривалість циклу залежить від опору резистора 7, і постійної часу спаду струму фоторезистора 6 Причому, чим більший опір резистора 7, тим більша тривалість процесу Оскільки вхідний опір транзистора 2 великий (десятки МОм), то максимальний опір резистора 7і може бути співрозмірний з ним Це дає можливість, регулюючи опір резистора 7, за рахунок включення ВІДПОВІДНОГО резистора 7, з групи резисторів 7-і, , 7П, змінювати частоту формування імпульсів від мілюекундного до хвилинного діапазонів Крім того, змінюючи опір резистора 11, можна змінювати час випромінення світлодюда 5, а отже - тривалість імпульсів 9907 Комп ютерна верстка А Крижанівський Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
