Пневмодинамічний спосіб зведення монолітної споруди

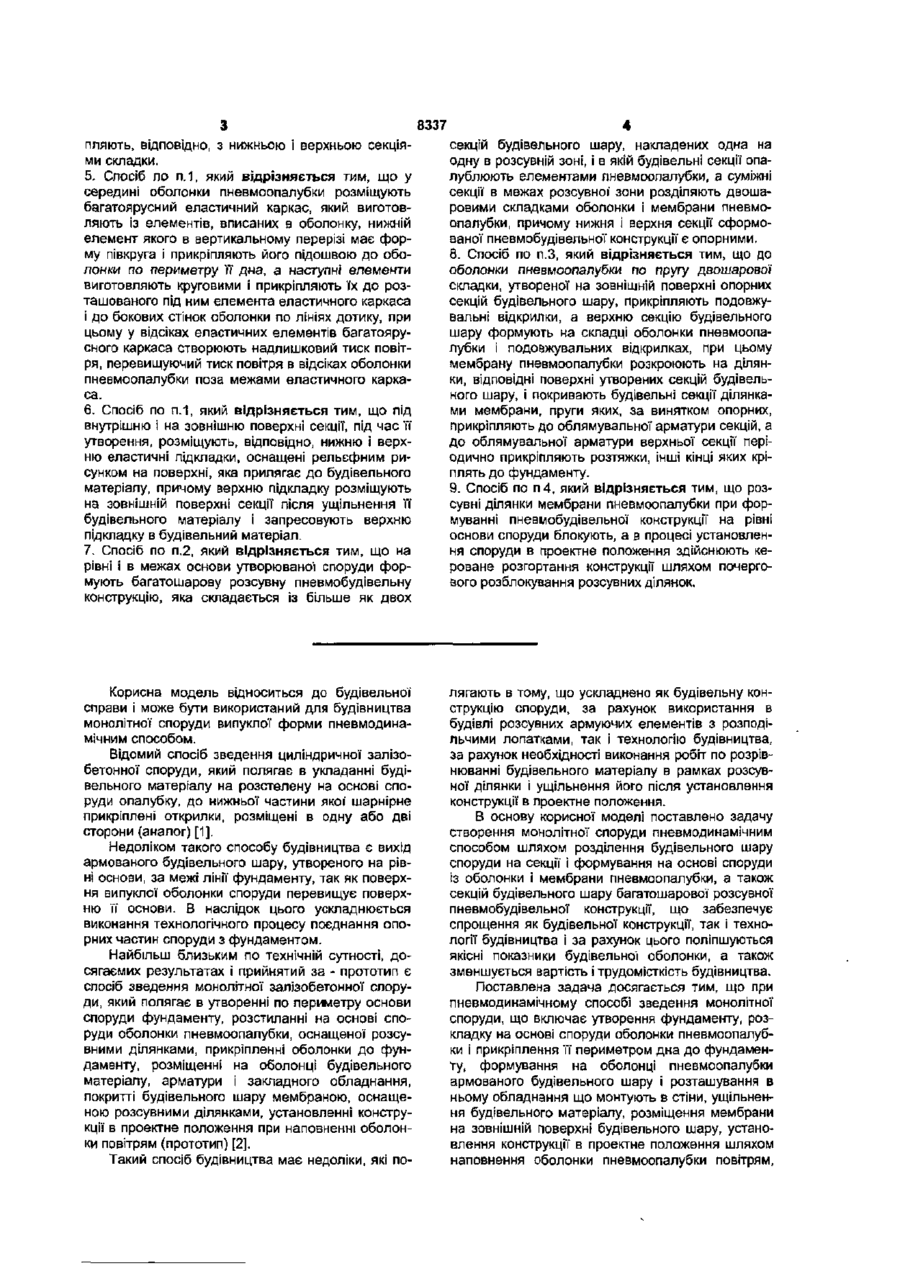

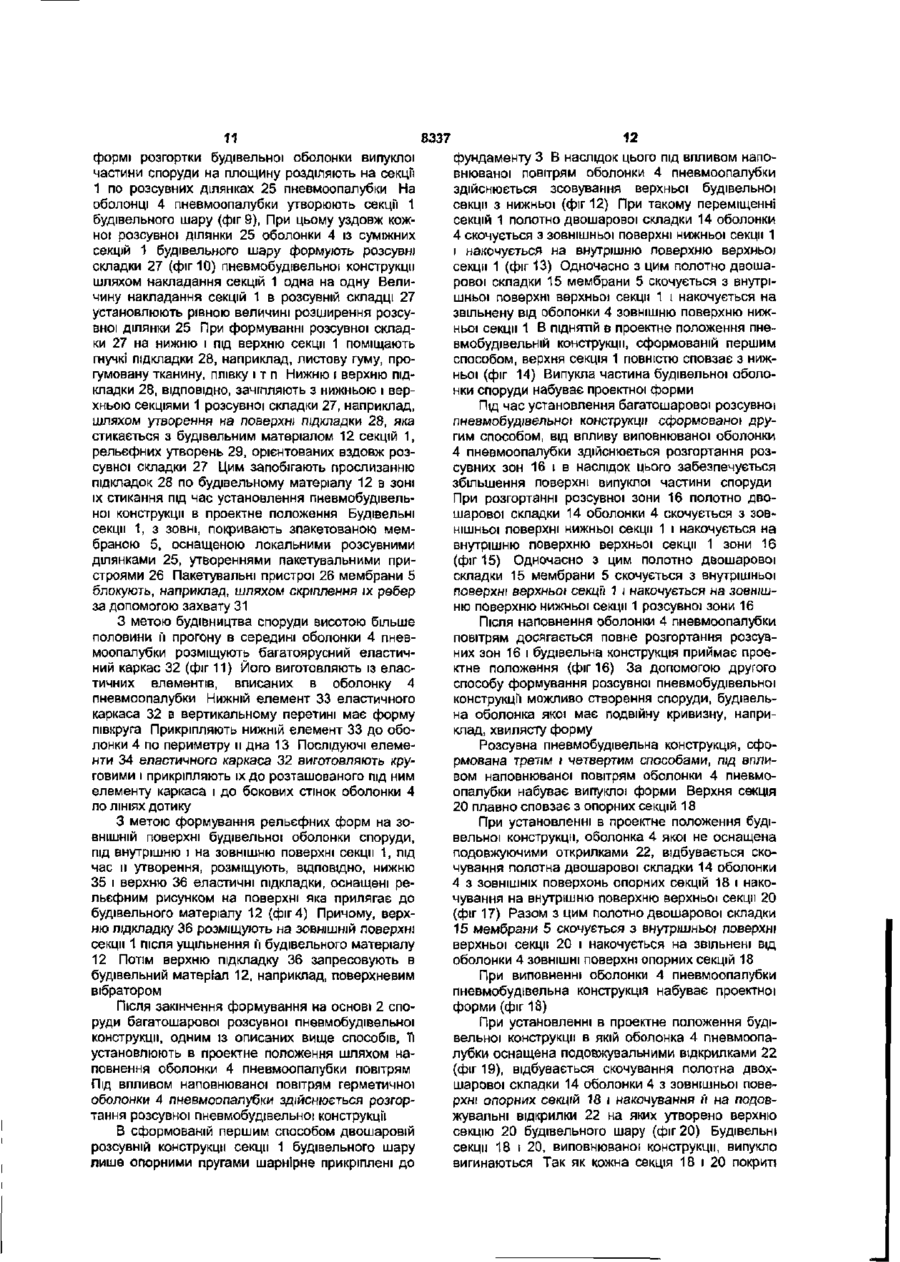

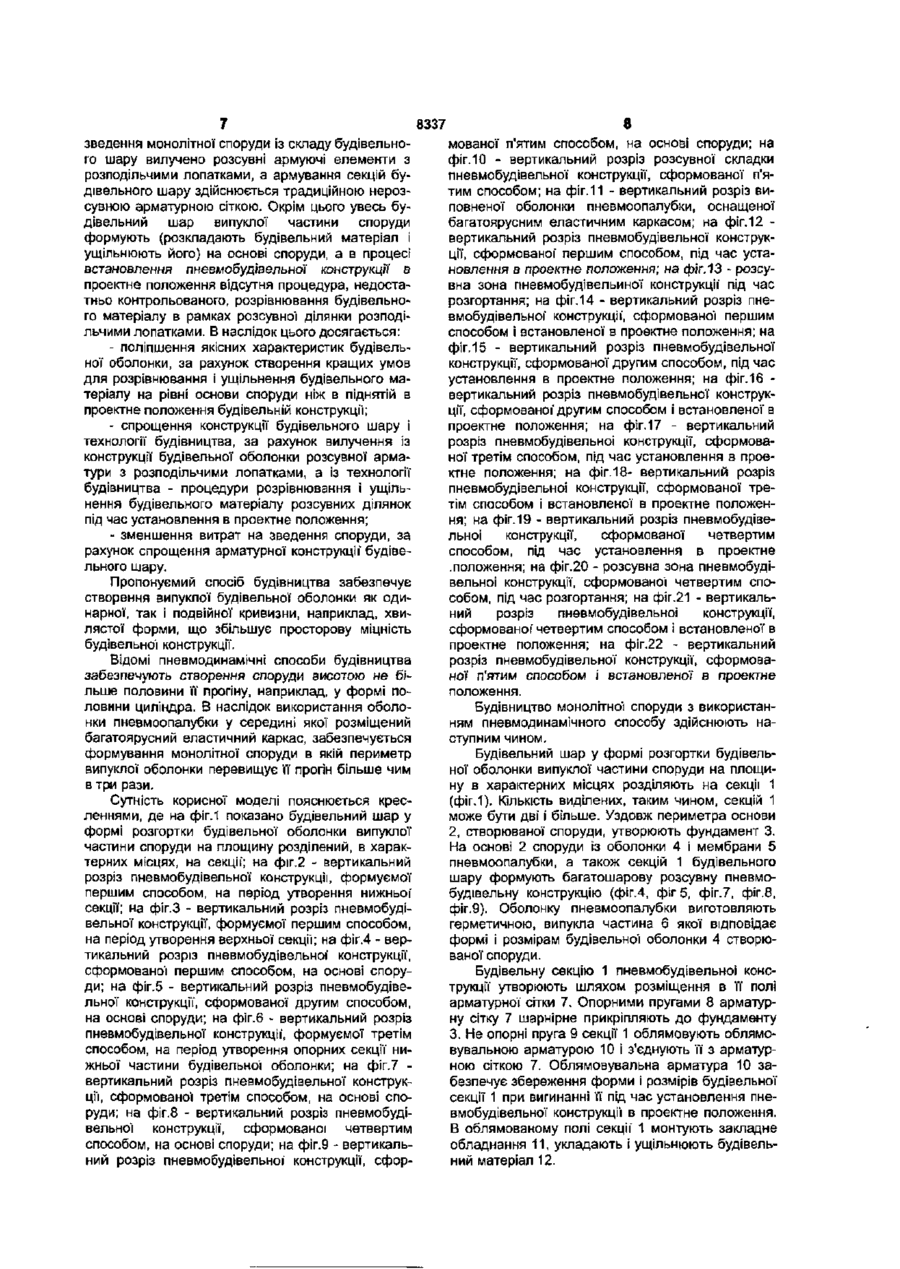

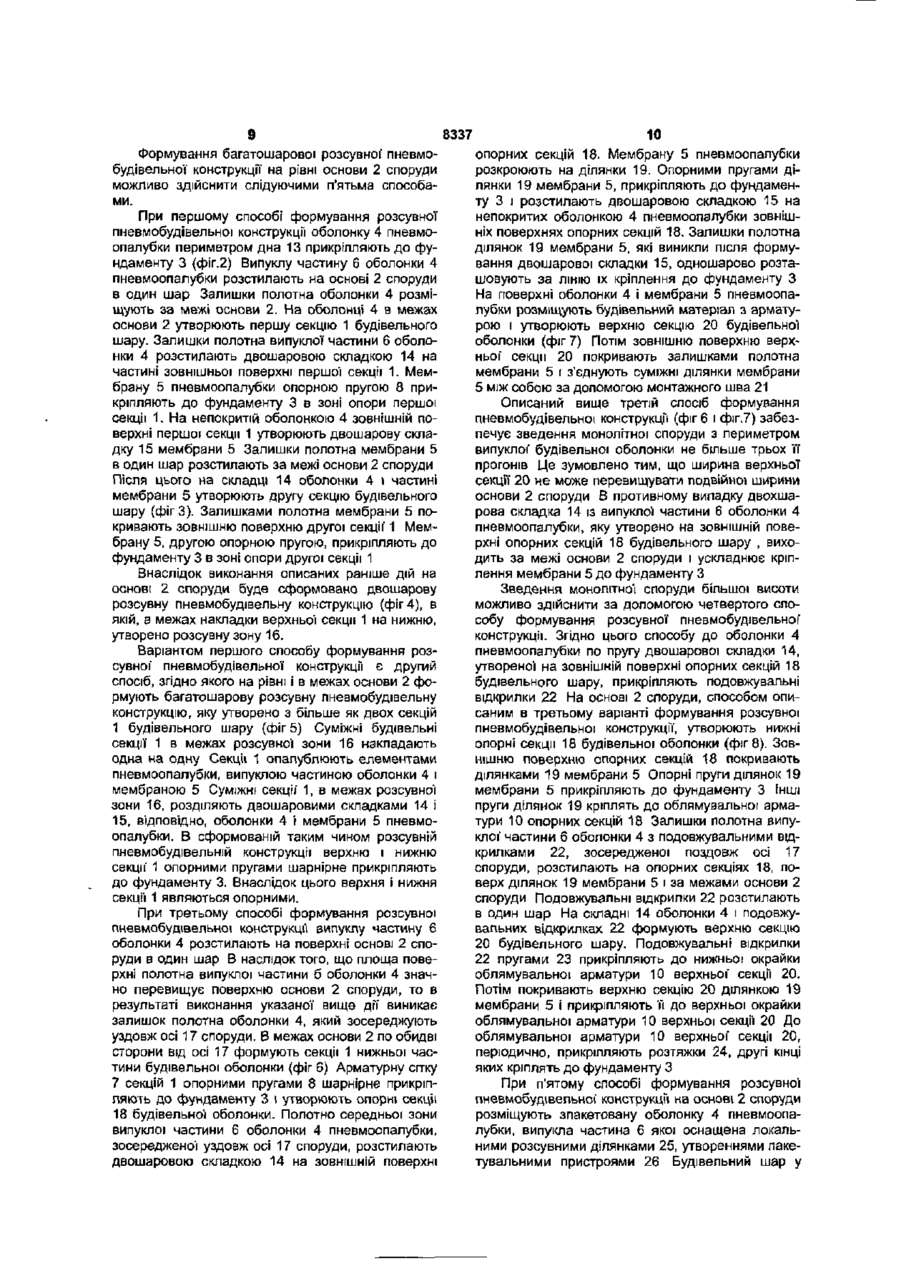

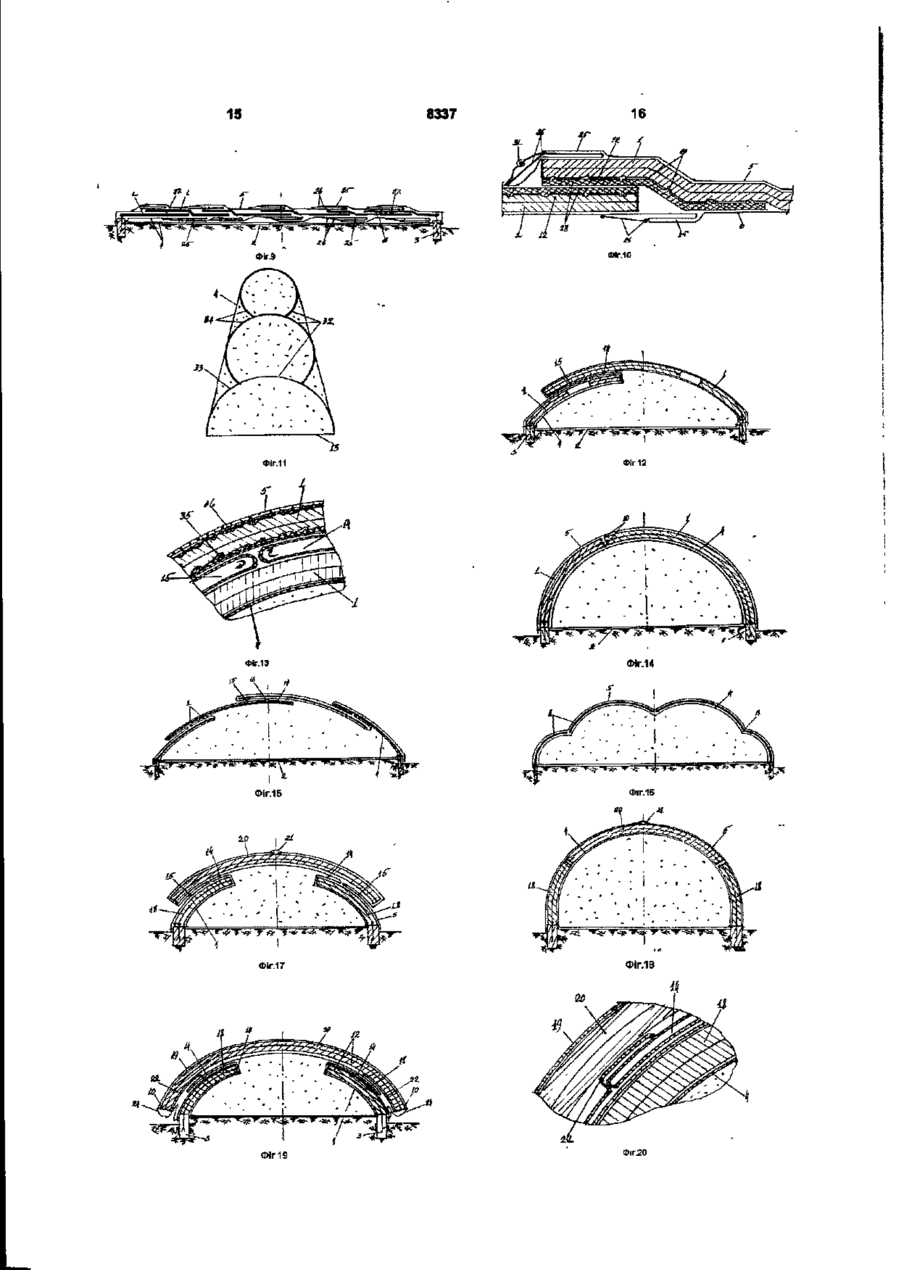

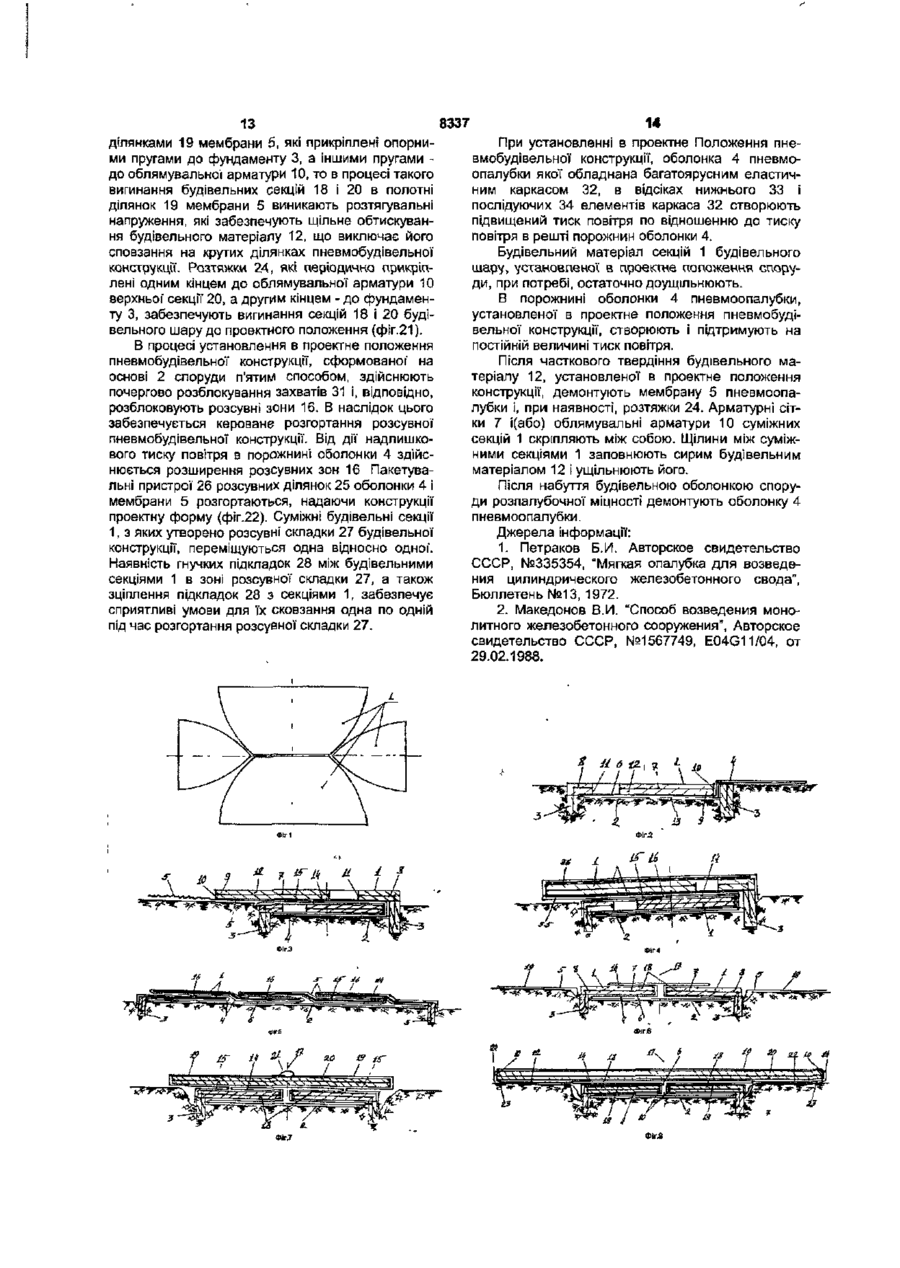

1. ПневмодинамІчний спосіб зведення монолітної споруди, що включає утворення фундаменту, розкладку на основі споруди оболонки пневмоопалубки і прикріплення її периметром дна до фундаменту, формування на оболонці пневмоопалубки армованого будівельного шару і розташування в ньому обладнання, що монтують в стіни, ущільнення будівельного матеріалу, розміщення мембрани на зовнішній поверхні будівельного шару, установлення конструкції в проектне положення шляхом наповнення оболонки пневмоопалубки повітрям, демонтаж елементів пневмоопалубки після набуття будівельною конструкцією розпалубочної міцності, який відрізняється тим, що будівельний шар у формі розгортки будівельної оболонки випуклої частини споруди на площину в характерних місцях розділяють на секції, на основі споруди із оболонки і мембрани пневмоопалубки, а також секцій будівельного шару, формують багатошарову розсувну пневмобудівепьну конструкцію, в якій опорні пруги секцій будівельного шару шарнірно прикріпляють до фундаменту, а решту окрайків секцій облямовують облямувальною арматурою і з'єднують її з арматурною сіткою будівельної секції, а після установлення пневмобудівельної конструкції в проектне положення і часткового твердіння будівельного матеріалу, суміжні будівельні секції з'єднують між собою шляхом скріплення їх арматур, доповнюють щілини між секціями будівельним матеріалом І ущільнюють його. 2. Спосіб по п.1, який відрізняється тим, що для утворення двошарової розсувної пневмобудівельної конструкції будівельний матеріал з арматурою розміщують на частині випуклого шару оболонки пневмоопалубки, яку розстилають на основі в межах споруди в один шар і утворюють першу секцію будівельної оболонки, із решти випуклого шару оболонки пневмоопалубки на частині зовнішньої поверхні першої секції утворюють двошарову складку, а решту поверхні першої секції покривають двошаровою складкою мембрани, яку опор ною пругою прикріпляють до фундаменту в зоні опори першої секції, причому залишки полотна мембрани в один шар розташовують за межі основи споруди, після цього на складки оболонки пневмоопалубки і частини мембрани укладають будівельний матеріал з арматурою і утворюють другу секцію будівельної оболонки, а залишками полотна мембрани покривають зовнішню поверхню другої секції, потім мембрану другою опорною пругою прикріпляють до фундаменту в зоні опори другої секції. З Спосіб по п.1, який відрізняється тим, що випуклу частину оболонки пневмоопалубки розстилають на основі споруди в один шар, на оболонці пневмоопалубки розміщують будівельний матеріал з арматурою і утворюють опорні секції будівельної оболонки, а полотно середньої' зони випуклої частини оболонки пневмоопалубки зосереджують уздовж осі споруди і утворюють із неї двошарову складку на зовнішній поверхні опорних секцій, а мембрану розкроюють на ділянки, опорними пругами ділянки мембрани прикріпляють до фундаменту і розстилають двошаровою складкою на непокритих оболонкою пневмоопалубки зовнішніх поверхнях опорних секцій, при цьому залишки полотна ділянок мембрани одношарово розташовують за лінію іх кріплення, а на поверхні оболонки пневмоопалубки і мембрани розміщують будівельний матеріал з арматурою і утворюють верхню секцію будівельної оболонки, потім зовнішню поверхню верхньої секції покривають залишками полотна мембрани і з'єднують суміжні ділянки мембрани між собою за допомогою монтажного шва. 4. Спосіб по п.1, який відрізняється тим, що будівельний шар у формі розгортки будівельної оболонки випуклої частини споруди на площину розділяють на секції по розсувних ділянках пневмоопалубки, а із суміжних секцій будівельного шару уздовж кожної розсувної ділянки пневмоопалубки формують поздовжню розсувну складку пневмобудівельної конструкції, в якій величину накладки секцій одна на одну установлюють такою, що дорівнює величині розширення розсувної ділянки, при цьому на нижню і під верхню секції, які утворюють розсувну складку, поміщають гнучкі підкладки, причому верхню і нижню підкладки зчі со СО GO 8337 пляють, відповідно, з нижньою і верхньою секціями складки. 5. Спосіб по п.1, який відрізняється тим, що у середині оболонки пневмоопалубки розміщують багатоярусний еластичний каркас, який виготовляють із елементів, вписаних в оболонку, нижній елемент якого в вертикальному перерізі має форму півкруга і прикріпляють його підошвою до оболонки по периметру її дна, а наступні елементи виготовляють круговими і прикріпляють їх до розташованого під ним елемента еластичного каркаса і до бокових стінок оболонки по лініях дотику, при цьому у відсіках еластичних елементів багатоярусного каркаса створюють надлишковий тиск повітря, перевищуючий тиск повітря в відсіках оболонки пневмоопалубки поза межами еластичного каркаса. 6. Спосіб по п.1, який відрізняється тим, що під внутрішню і на зовнішню поверхні секції, під час її утворення, розміщують, відповідно, нижню і верхню еластичні підкладки, оснащені рельєфним рисунком на поверхні, яка прилягає до будівельного матеріалу, причому верхню підкладку розміщують на зовнішній поверхні секції після ущільнення її будівельного матеріалу і запресовують верхню підкладку в будівельний матеріал. 7. Спосіб по п.2, який відрізняється тим, що на рівні і в межах основи утворюваної споруди формують багатошарову розсувну пневмобудівельну конструкцію, яка складається із більше як двох Корисна модель відноситься до будівельної справи і може бути використаний для будівництва монолітної споруди випуклої форми пневмодинамічним способом. Відомий спосіб зведення циліндричної залізобетонної споруди, який полягає в укладанні будівельного матеріалу на розстелену на основі споруди опалубку, до нижньої частини якої шарнірне прикріплені открилки, розміщені в одну або дві сторони (аналог) [1]. Недоліком такого способу будівництва є вихід армованого будівельного шару, утвореного на рівні основи, за межі лінії фундаменту, так як поверхня випуклої оболонки споруди перевищує поверхню її основи. В наслідок цього ускладнюється виконання технологічного процесу поєднання опорних частин споруди з фундаментом. Найбільш близьким по технічній сутності, досягаємих результатах і прийнятий за - прототип є спосіб зведення монолітної залізобетонної споруди, який полягає в утворенні по периметру основи споруди фундаменту, розстиланні на основі споруди оболонки пневмоопалубки, оснащеної розсувними ділянками, прикріпленні оболонки до фундаменту, розміщенні на оболонці будівельного матеріалу, арматури і закладного обладнання, покритті будівельного шару мембраною, оснащеною розсувними ділянками, установленні конструкції в проектне положення при наповненні оболонки повітрям (прототип) [2]. Такий спосіб будівництва має недоліки, які по секцій будівельного шару, накладених одна на одну в розсувній зоні, і в якій будівельні секції опалублюють елементами пневмоопалубки, а суміжні секції в межах розсувної' зони розділяють двошаровими складками оболонки і мембрани пневмоопалубки, причому нижня і верхня секції сформованої пневмобудівельної конструкції є опорними. 8. Спосіб по п.З, який відрізняється тим, що до оболонки пневмоопапубт по пругу двошарової складки, утвореної на зовнішній поверхні опорних секцій будівельного шару, прикріпляють подовжувальні відкрилки, а верхню секцію будівельного шару формують на складці оболонки пневмоопалубки і подовжувальних відкрилках, при цьому мембрану пневмоопалубки розкроюють на ділянки, відповідні поверхні утворених секцій будівельного шару, і покривають будівельні секції ділянками мембрани, пруги яких, за винятком опорних, прикріпляють до облямувальної арматури секцій, а до облямувальної арматури верхньої секції періодично прикріпляють розтяжки, інші кінці яких кріплять до фундаменту. 9. Спосіб по п 4 , який відрізняється тим, що розсувні ділянки мембрани пневмоопалубки при формуванні пневмобудівельної конструкції на рівні основи споруди блокують, а в процесі установлення споруди в проектне положення здійснюють кероване розгортання конструкції шляхом почергоЙОГО розблокування розсувних ділянок. лягають в тому, що ускладнено як будівельну конструкцію споруди, за рахунок використання в будівлі розсувних армуючих елементів з розподільчими лопатками, так і технологію будівництва, за рахунок необхідності виконання робіт по розрівнюванні будівельного матеріалу в рамках розсувної ділянки І ущільнення його після установлення конструкції в проектне положення. В основу корисної моделі поставлено задачу створення монолітної споруди пневмодинамічним способом шляхом розділення будівельного шару споруди на секцм І формування на основі споруди із оболонки і мембрани пневмоопалубки, а також секцій будівельного шару багатошарової розсувної пневмобудівельної конструкції, що забезпечує спрощення як будівельної конструкції, так і технології будівництва і за рахунок цього поліпшуються якісні показники будівельної оболонки, а також зменшується вартість і трудомісткість будівництва. Поставлена задача досягається тим, що при пневмодинамічному способі зведення монолітної споруди, що включає утворення фундаменту, розкладку на основі споруди оболонки пневмоопалубки і прикріплення її периметром дна до фундаменту, формування на оболонці пневмоопалубки армованого будівельного шару і розташування в ньому обладнання що монтують в стіни, ущільнення будівельного матеріалу, розміщення мембрани на зовнішній поверхні будівельного шару, установлення конструкції в проектне положення шляхом наповнення оболонки пневмоопалубки повітрям. 8337 демонтаж елементів пневмоопалубки після набуття будівельною конструкцією розпалубочної міцності, відповідно корисній моделі, будівельний шар у формі розгортай будівельної оболонки випуклої частини споруди на площину в характерних місцях розділяють на секції, на основі споруди із оболонки і мембрани пневмоопалубки, а також секцій будівельного шару, формують багатошарову розсувну пневмобудівельну конструкцію в якій опорні пруги секцій будівельного шару шарнірно прикріпляють до фундаменту, а решту окрайків секцій облямовують обрамляючою арматурою і з'єднують її з арматурною сіткою будівельної секції, а після установлення пневмобудівельної конструкції в проектне положення і часткового твердіння будівельного матеріалу суміжні будівельні секції з'єднують між собою шляхом скріплення їх арматур, і заповнюють щілини між секціями будівельним матеріалом І ущільнюють його. Можливі наступні п'ять способів формування розсувної пневмобудівельної конструкції на рівні основи споруди. Згідно першого способу для утворення двохшарової розсувної пневмобудівельної конструкції будівельний матеріал з арматурою розміщують на частині випуклого шару оболонки пневмоопалубки, яку розстилають на основі в межах споруди в один шар і утворюють першу секцію будівельної оболонки, із решти випуклого шару оболонки пневмоопалубки на частині зовнішньої поверхні першої секції утворюють двохшарову складку, а решту поверхні першої секції покривають двохшаровою складкою мембрани, яку опорного пругою прикріпляють до фундаменту в зоні опори першої секції, причому залишки полотна мембрани в один шар розташовують за межі основи споруди, після цього на складні оболонки пневмоопалубки і частині мембрани укладають будівельний матеріал з арматурою і утворюють другу секцію будівельної оболонки, а залишками полотна мембрани покривають зовнішню поверхню другої секцП, потім мембрану, другою опорною пругою, прикріпляють до фундаменту в зоні опори другої секції. Варіантом першого способу формування розсувної певмобудівельної конструкції є другий спосіб, згідно якого нарівні і в межах основи утворюваної споруди формують багатошарову розсувну пневмобудівельну конструкцію, яка складається із більше як двох секцій будівельного шару накладеннях одна на одну в розсувній зоні і в якій будівельні секції опалублюють елементами пневмоопалубки, а суміжні секції, в межах розсувної зони, розділяють двохшаровими складками оболонки і мембрани пневмоопалубки, причому нижня і верхня секції сформованої пневмобудівельної конструкції є опорними. Згідно третього способу формування розсувної пневмобудівельної конструкції випуклу частину оболонки пневмоопалубки розстилають на основі споруди в один шар, на оболонкі пневмоопалубки розміщують будівельний матеріал з арматурою і утворюють опорні секції будівельної оболонки, а полотно середньої зони випуклої частини оболонки пневмоопалубки зосереджують уздовж вісі споруди і утворюють із неї двохшарову складку на зовнішній поверхні опорних секцій, а мембрану розкроюють на ділянки опорними пругами ділянки мембрани прикріпляють до фундаменту і розстилають двохшаровою складкою на непокритих оболонкою пневмоопалубки зовнішніх поверхнях опорних секцій, при цьому залишки полотна ділянок мембрани одношарове розташовують за лінію їх кріплення, а на поверхні оболонки пневмоопалубки і мембрани розміщують будівельний матеріал матеріал з арматурою і утворюють верхню секцію будівельної оболонки, потім зовнішню поверхню верхньої секції покривають залишками полотна мембрани і з'єднують суміжні ділянки мембрани між собою за допомогою монтажного шва. Варіантом третього способу формування розсувної пневмобудівельної конструкції є четвертий спосіб, згідно якого до оболонки пиевмоопалубки по пругу двохшарової складки, утвореної на зовнішній поверхні опорних секцій будівельного шару, прикріпляють подовжуючі открилки, а верхню секцію будівельного шару формують на складці оболонки пневмоопалубки і подовжуючих открилках, при цьому мембрану пневмоопалубки розкроюють на ділянки, відповідні поверхні утворених секцій будівельного шару, і покривають будівельні секції ділянками мембрани, пуги яких, за винятком опорних, прикріпляють до обрамляючої арматури секцій, а до обрамляючої арматури верхньої секції, періодично, прикріпляють розтяжки, другі кінці яких кріплять до фундаментую. Згідно п'ятого способу формування розсувної пневмобудівельної конструкції будівельний шар у формі розгортки будівельної оболонки випуклої частини споруди на площину розділяють на секції по розсувних ділянках пневмоопалубки, а із суміжних секцій будівельного шару уздовж кожної розсувної ділянки пневмоопалубки формують поздовжню розсувну складку пневмобудівельної конструкції, в якій величину накладки секцій одна на одну установлюють рівною величині розширення розсувної ділянки, при цьому на нижню і під верхню секції, які утворюють розсувну складку, поміщають гнучкі підкладки, причому верхню і нижню підкладки зачіпляють, відповідно, з нижньою і верхньою секціями складки. Для утворення споруди збільшеної висоти у середині оболонки пневмоопалубки розміщують багатоярусний еластичний каркас, який виготовляють із елементів вписаних в оболонку, нижній елемент якого в вертикальному перетині має форму півкруга і прикріпляють його підошвою до оболонки по периметру її дна, а послідуючі елементи виготовляють круговими і прикріпляють їх до розташованого під ним елемента еластичного каркаса і до бокових стінок оболонки по лініях дотику, при цьому у відсіках еластичних елементів багатоярусного каркасу створюють надлишковий тиск повітря, перевищуючий тиск повітря в відсіках оболонки пневмоопалубки поза межами еластичного каркасу. Розсувні ділянки мембрани пневмоопалубки, при формуванні пневмобудівельної конструкції нарівні основи споруди, блокують, а в процесі установлення споруди в проектне положення здійснюють кероване розгортання конструкції шляхом почергового розблокування розсувних ділянок. В пропонуємому пневмодинамічному способі 8337 зведення монолітної споруди із складу будівельного шару вилучено розсувні армуючі елементи з розподільчими лопатками, а армування секцій будівельного шару здійснюється традиційною нерозсувною арматурною сіткою. Окрім цього увесь будівельний шар випуклої частини споруди формують (розкладають будівельний матеріал і ущільнюють його) на основі споруди, а в процесі встановлення пневмобудівельної конструкції в проектне положення відсутня процедура, недостатньо контрольованого, розрівнювання будівельного матеріалу в рамках розсувної ділянки розподільчими лопатками. В наслідок цього досягається: - поліпшення якісних характеристик будівельної оболонки, за рахунок створення кращих умов для розрівнювання і ущільнення будівельного матеріалу на рівні основи споруди ніж в піднятій в проектне положення будівельній конструкції; - спрощення конструкції будівельного шару і технології будівництва, за рахунок вилучення із конструкції будівельної оболонки розсувної арматури з розподільчими лопатками, а із технології будівництва - процедури розрівнювання і ущільнення будівельного матеріалу розсувних ділянок під час установлення в проектне положення; - зменшення витрат на зведення споруди, за рахунок спрощення арматурної конструкції' будівельного шару. Пропонуємий спосіб будівництва забезпечує створення випуклої будівельної оболонки як одинарної, так і подвійної кривизни, наприклад, хвилястої форми, що збільшує просторову міцність будівельної конструкції. Відомі пневмодинамічні способи будівництва забезпечують створення споруди висотою не більше половини її прогіну, наприклад, у формі половини циліндра. В наслідок використання оболонки пневмоопалубки у середині якої розміщений багатоярусний еластичний каркас, забезпечується формування монолітної споруди в якій периметр випуклої оболонки перевищує її прогін більше чим в три рази. Сутність корисної моделі пояснюється кресленнями, де на фіг. 1 показано будівельний шар у формі розгортки будівельної оболонки випуклої частини споруди на площину розділений, в характерних місцях, на секції'; на фіг.2 - вертикальний розріз пневмобудівельної конструкції, формуємо'! першим способом, на період утворення нижньої' секції; на фіг.З - вертикальний розріз пневмобудівельної конструкції, формуємої першим способом, на період утворення верхньої секції; на фіг.4 - вертикальний розріз пневмобудівельної' конструкції, сформованої першим способом, на основі споруди; на фіг.5 - вертикальний розріз пневмобудівельної конструкції, сформованої другим способом, на основі споруди; на фіг.6 - вертикальний розріз пневмобудівельної конструкції, формуємої третім способом, на період утворення опорних секції нижньої частини будівельної оболонки; на фіг.7 вертикальний розріз пневмобудівельної конструкції, сформованої третім способом, на основі споруди; на фіг.8 - вертикальний розріз пневмобудівельної конструкції, сформованої четвертим способом, на основі споруди; на фіг.9 - вертикальний розріз пневмобудівельної конструкції, сфор 8 мованої п'ятим способом, на основі споруди; на фіг.10 - вертикальний розріз розсувної складки пневмобудівельної конструкції, сформованої п'ятим способом; на фіг. 11 - вертикальний розріз виповненої оболонки пневмоопалубки, оснащеної багатоярусним еластичним каркасом; на фіг. 12 вертикальний розріз пневмобудівельної конструкції, сформованої' першим способом, під час установлення в проектне положення; на фіг.13 - розсувна зона пневмобудівельиної конструкції під час розгортання; на фіг. 14 - вертикальний розріз пневмобудівельної' конструкції', сформованої першим способом і встановленої в проектне положення; на фіг.15 - вертикальний розріз пневмобудівельної конструкції, сформованої другим способом, під час установлення в проектне положення; на фіг. 16 вертикальний розріз пневмобудівельної конструкції, сформованої'другим способом і встановленої' в проектне положення; на фіг. 17 - вертикальний розріз пневмобудівельної конструкції, сформованої третім способом, під час установлення в проектне положення; на фіг. 18- вертикальний розріз пневмобудівельноі конструкції, сформованої третім способом і встановленої в проектне положення; на фіг. 19 - вертикальний розріз пневмобудівельноі конструкції, сформованої четвертим способом, під час установлення в проектне .положення; на фіг.20 - розсувна зона пневмобудівельноі конструкції, сформованої четвертим способом, під час розгортання; на фіг.21 - вертикальний розріз пневмобудівельноі конструкції, сформованої четвертим способом і встановленої в проектне положення; на фіг.22 - вертикальний розріз пневмобудівельної конструкції, сформованої п'ятим способом і встановленої в проектне положення. Будівництво монолітної споруди з використанням пневмодинамічного способу здійснюють наступним чином. Будівельний шар у формі розгортки будівельної оболонки випуклої частини споруди на площину в характерних місцях розділяють на секції 1 (фіг.1). Кількість виділених, таким чином, секцій 1 може бути дві І більше. Уздовж периметра основи 2, створюваної споруди, утворюють фундамент 3. На основі 2 споруди Із оболонки 4 і мембрани 5 пневмоопалубки, а також секцій 1 будівельного шару формують багатошарову розсувну пневмобудівельну конструкцію (фіг.4, фіг 5, фіг.7, фіг.8, фіг.9). Оболонку пневмоопалубки виготовляють герметичною, випукла частина 6 якої відповідає формі і розмірам будівельної оболонки 4 створюваної споруди. Будівельну секцію 1 пневмобудівельноі конструкції утворюють шляхом розміщення в її полі арматурної сітки 7. Опорними пругами 8 арматурну сітку 7 шарнірне прикріпляють до фундаменту 3. Не опорні пруга 9 секції 1 облямовують облямовувальною арматурою 10 і з'єднують її з арматурною сіткою 7. Облямовувальна арматура 10 забезпечує збереження форми і розмірів будівельної секції 1 при вигинанні її під час установлення пневмобудівельної конструкції в проектне положення. В облямованому полі секції 1 монтують закладне обладнання 11, укладають і ущільнюють будівельний матеріал 12. 8337 Формування багатошарової розсувної пневмобудівельної конструкції на рівні основи 2 споруди можливо здійснити слідуючими п'ятьма способами. При першому способі формування розсувної пневмобудівельної конструкції оболонку 4 пневмоопалубки периметром дна 13 прикріпляють до фундаменту 3 (фіг.2) Випуклу частину 6 оболонки 4 пневмоопалубки розстилають на основі 2 споруди в один шар Залишки полотна оболонки 4 розміщують за межі основи 2. На оболонці 4 в межах основи 2 утворюють першу секцію 1 будівельного шару. Залишки полотна випуклої частини 6 оболонки 4 розстилають двошаровою складкою 14 на частині зовнішньої поверхні першої секції 1. Мембрану 5 пневмоопалубки опорною пругою 8 прикріпляють до фундаменту 3 в зоні опори першої секції 1. На непокритій оболонкою 4 зовнішній поверхні першої секції 1 утворюють двошарову складку 15 мембрани 5 Залишки полотна мембрани 5 в один шар розстилають за межі основи 2 споруди Після цього на складці 14 оболонки 4 і частині мембрани 5 утворюють другу секцію будівельного шару (фігЗ). Залишками полотна мембрани 5 покривають зовнішню поверхню другої секції 1 Мембрану 5, другою опорною пругою, прикріпляють до фундаменту 3 в зоні опори другої секції 1 Внаслідок виконання описаних раніше дій на основі 2 споруди буде сформовано двошарову розсувну пневмобудівельну конструкцію (фіг 4), в якій, в межах накладки верхньої секції 1 на нижню, утворено розсувну зону 16. Варіантом першого способу формування розсувної пневмобудівельної конструкції є другий спосіб, згідно якого на рівні і в межах основи 2 формують багатошарову розсувну пневмобудівельну конструкцію, яку утворено з більше як двох секцій 1 будівельного шару (фіг 5) Суміжні будівельні секції 1 в межах розсувної зони 16 накладають одна на одну Секції 1 опапублюють елементами пневмоопалубки, випуклою частиною оболонки 4 і мембраною 5 Суміжні секції' 1, в межах розсувної зони 16, розділяють двошаровими складками 14 і 15, відповідно, оболонки 4 і мембрани 5 пневмоопалубки. В сформованій таким чином розсувній пневмобудівельній конструкції верхню і нижню секції' 1 опорними пругами шарнірне прикріпляють до фундаменту 3. Внаслідок цього верхня і нижня секції 1 являються опорними. При третьому способі формування розсувної пневмобудівельної конструкці'! випуклу частину 6 оболонки 4 розстилають на поверхні основі 2 споруди в один шар В наслідок того, що площа поверхні полотна випуклої частини б оболонки 4 значно перевищує поверхню основи 2 споруди, то в результаті виконання указаної вище дії виникає залишок полотна оболонки 4, який зосереджують уздовж осі 17 споруди. В межах основи 2 по обидві сторони від осі 17 формують секції 1 нижньої частини будівельної оболонки (фіг 6) Арматурну сітку 7 секцій 1 опорними пругами 8 шарнірне прикріпляють до фундаменту 3 і утворюють опорні секції 18 будівельної оболонки. Полотно середньої зони випуклої частини 6 оболонки 4 пневмоопалубки, зосередженої уздовж осі 17 споруди, розстилають двошаровою складкою 14 на зовнішній поверхні 10 опорних секцій 18. Мембрану 5 пневмоопалубки розкроюють на ділянки 19. Опорними пругами ділянки 19 мембрани 5, прикріпляють до фундаменту 3 і розстилають двошаровою складкою 15 на непокритих оболонкою 4 пневмоопалубки зовнішніх поверхнях опорних секцій 18. Залишки полотна ділянок 19 мембрани 5, які виникли після формування двошарової складки 15, одношарово розташовують за ЛІНІЮ їх кріплення до фундаменту З На поверхні оболонки 4 і мембрани 5 пневмоопалубки розміщують будівельний матеріал з арматурою і утворюють верхню секцію 20 будівельної оболонки (фіг 7) Потім ЗОВНІШНЮ поверхню верхньої секції 20 покривають залишками полотна мембрани 5 і з'єднують суміжні ділянки мембрани 5 між собою за допомогою монтажного шва 21 Описаний вище третій спосіб формування пневмобудівельної конструкцГі (фіг 6 і фіг.7) забезпечує зведення монолітної споруди з периметром випуклої' будівельної оболонки не більше трьох її прогонів Це зумовлено тим, що ширина верхньої секції 20 не може перевищувати подвійної ширини основи 2 споруди В противному випадку двохшарова складка 14 із випуклої частини 6 оболонки 4 пневмоопалубки, яку утворено на зовнішній поверхні опорних секцій 18 будівельного шару , виходить за межі основи 2 споруди і ускладнює кріплення мембрани 5 до фундаменту З Зведення монопітно'і споруди більшої висоти можливо здійснити за допомогою четвертого способу формування розсувної пневмобудівельної конструкції. Згідно цього способу до оболонки 4 пневмоопалубки по пругу двошарової складки 14, утвореної на зовнішній поверхні опорних секцій 18 будівельного шару, прикріпляють подовжувальні відкрилки 22 На основі 2 споруди, способом описаним в третьому варіанті формування розсувної пневмобудівельної конструкції, утворюють нижні опорні секції 18 будівельної оболонки (фіг 8). Зовнішню поверхню опорних секцій 18 покривають ділянками 19 мембрани 5 Опорні пруги ділянок 19 мембрани 5 прикріпляють до фундаменту 3 інші пруги ділянок 19 кріплять до облямувальної арматури 10 опорних секцій 18 Залишки полотна випуклої' частини 6 оболонки 4 з подовжувальними відкрилками 22, зосередженої поздовж осі 17 споруди, розстилають на опорних секціях 18, поверх ділянок 19 мембрани 5 і за межами основи 2 споруди Подовжувальні відкрилки 22 розстилають в один шар На складні 14 оболонки 4 і подовжувальних відкрилках 22 формують верхню секцію 20 будівельного шару. Подовжувальні відкрилки 22 пругами 23 прикріпляють до нижньої окрайки облямувальної арматури 10 верхньої" секцм 20. Потім покривають верхню секцію 20 ділянкою 19 мембрани 5 і прикріпляють її до верхньої окрайки облямувальної арматури 10 верхньої секції 20 До облямувальної арматури 10 верхньої" секції 20, періодично, прикріпляють розтяжки 24, другі кінці яких кріплять до фундаменту З При п"ятому способі формування розсувної пнєвмобудівепьної' конструкції на основі 2 споруди розміщують зпакетовану оболонку 4 пневмоопалубки, випукла частина 6 якої оснащена локальними розсувними ділянками 25, утвореннями пакетувальними пристроями 26 Будівельний шар у 11 8337 12 формі розгортки будівельної оболонки випуклої фундаменту З В наслідок цього під впливом напочастини споруди на площину розділяють на секції внюваної повітрям оболонки 4 пневмоопалубки 1 по розсувних ділянках 25 пневмоопалубки На здійснюється зсовування верхньої будівельної оболонці 4 пневмоопалубки утворюють секцм 1 секції з нижньої (фіг 12) При такому переміщенні будівельного шару (фіг 9), При цьому уздовж кожсекцій 1 полотно двошарової складки 14 оболонки ної розсувної ділянки 25 оболонки 4 із суміжних 4 скочується з зовнішньої поверхні нижньої секції 1 секцій 1 будівельного шару формують розсувні і накочується на внутрішню поверхню верхньої складки 27 (фіг 10) пневмобудівельної конструкції секції 1 (фіг 13) Одночасно з цим полотно двошашляхом накладання секцій 1 одна на одну Велирової складки 15 мембрани 5 скочується з внутрічину накладання секцій 1 в розсувній складці 27 шньої поверхні верхньої секції 1 і накочується на установлюють рівною величині розширення розсузвільнену вщ оболонки 4 зовнішню поверхню нижвної ділянки 25 При формуванні розсувної складньої секції 1 В ПІДНЯТІЙ в проектне положення пнеки 27 на нижню і під верхню секції 1 поміщають вмобудівельній конструкції, сформованій першим гнучкі підкладки 28, наприклад, листову гуму, проспособом, верхня секція 1 повністю сповзає з нижгумовану тканину, плівку і т п Нижню і верхню підньої (фіг 14) Випукла частина будівельної оболокладки 28, відповідно, зачіпляють з нижньою і вернки споруди набуває проектної форми хньою секціями 1 розсувної складки 27, наприклад, Під час установлення багатошарової розсувної шляхом утворення на поверхні підкладки 28, яка пневмобудівельної конструкції сформованої друстикається з будівельним матеріалом 12 секцій 1, гим способом, від впливу виповнюваної оболонки рельєфних утворень 29, орієнтованих вздовж роз4 пневмоопалубки здійснюється розгортання розсувної складки 27 Цим запобігають прослизанню сувних зон 16 і в наслідок цього забезпечується підкладок 28 по будівельному матеріалу 12 в зоні збільшення поверхні випуклої частини споруди їх стикання під час установлення пневмобудівельПри розгортанні розсувної зони 16 полотно двоної конструкції в проектне положення Будівельні шарової складки 14 оболонки 4 скочується з зовсекції 1, з зовні, покривають зпакетованою мемнішньої поверхні нижньої секції 1 і накочується на браною 5, оснащеною локальними розсувними внутрішню поверхню верхньої секції 1 зони 16 ділянками 25, утвореннями пакетувальними при(фіг 15) Одночасно з цим полотно двошарової строями 26 Пакетувальні пристрої 26 мембрани 5 складки 15 мембрани 5 скочується з внутрішньої блокують, наприклад, шляхом скріплення їх ребер поверхні верхньої сещїі 1 і накочується на зовнішза допомогою захвату 31 ню поверхню нижньої секції 1 розсувної зони 16 З метою будівництва споруди висотою більше половини її прогону в середині оболонки 4 пневмоопалубки розміщують багатоярусний еластичний каркас 32 (фіг 11) Його виготовляють із еластичних елементів, вписаних в оболонку 4 пневмоопалубки Нижній елемент 33 еластичного каркаса 32 в вертикальному перетині має форму півкруга Прикріпляють нижній елемент 33 до оболонки 4 по периметру и дна 13 Послідуючі елементи 34 еластичного каркаса 32 виготовляють круговими і прикріпляють їх до розташованого під ним елементу каркаса і до бокових стінок оболонки 4 по лініях дотику З метою формування рельєфних форм на ЗОВНІШНІЙ поверхні будівельної оболонки споруди, під внутрішню і на зовнішню поверхні секції 1, під час и утворення, розміщують, ВІДПОВІДНО, НИЖНЮ 35 і верхню 36 еластичні підкладки, оснащені рельєфним рисунком на поверхні яка прилягає до будівельного матеріалу 12 (фіг 4) Причому, верхню підкладку 36 розміщують на ЗОВНІШНІЙ поверхні секції 1 після ущільнення її будівельного матеріалу 12 Потім верхню підкладку 36 запресовують в будівельний матеріал 12, наприклад, поверхневим вібратором Після закінчення формування на основі 2 споруди багатошарової розсувної пневмобудівельної конструкції, одним із описаних вище способів, 'її установлюють в проектне положення шляхом наповнення оболонки 4 пневмоопалубки повітрям Під ВПЛИВОМ наповнюваної повітрям герметичної оболонки 4 пневмоопалубки здійснюється розгортання розсувної пневмобудівельної конструкції В сформованій першим способом двошаровій розсувній конструкції секції 1 будівельного шару лише опорними пругами шарнірне прикріплені до Після наповнення оболонки 4 лневмоопалубки повітрям досягається повне розгортання розсувних зон 16 і будівельна конструкція приймає проектне положення (фіг 16) За допомогою другого способу формування розсувної пневмобудівельної конструкцм можливо створення споруди, будівельна оболонка якої має подвійну кривизну, наприклад, хвилясту форму Розсувна пневмобудівельна конструкція, сформована третім і четвертим способами, під впливом наповнюваної повітрям оболонки 4 пневмоопалубки набуває випуклої форми Верхня секція 20 плавно сповзає з опорних секцій 18 При установленні в проектне положення будівельної конструкції, оболонка 4 якої не оснащена подовжуючими открилками 22, відбувається скочування полотна двошарової складки 14 оболонки 4 з ЗОВНІШНІХ поверхонь опорних секцій 18 і накочування на внутрішню поверхню верхньої секції 20 (фіг 17) Разом з цим полотно двошарової складки 15 мембрани 5 скочується з внутрішньої поверхні верхньої секції 20 і накочується на звільнені від оболонки 4 ЗОВНІШНІ поверхні опорних секцій 18 При виповненні оболонки 4 пневмоопалубки пневмобудівельна конструкція набуває проектної форми (фіг 18) При установленні в проектне положення будівельної конструкції в якій оболонка 4 пневмоопалубки оснащена подовжувальними відкрилками 22 (фіг 19), відбувається скочування полотна двохшарової складки 14 оболонки 4 з зовнішньої поверхні опорних секцій 18 і накочування и на подовжувальні відкрилки 22 на яких утворено верхню секцію 20 будівельного шару (фіг 20) Будівельні секції 18 і 20, виповнюваної конструкції, випукло вигинаються Так як кожна секція 18 і 20 покриті 13 8337 14 ділянками 19 мембрани б, які прикріплені опорниПри установленні в проектне Положення пнеми пругами до фундаменту 3, а іншими пругами вмобудівельної конструкції, оболонка 4 пневмодо облямувальної арматури 10, то в процесі такого опалубки якої обладнана багатоярусним еластичвигинання будівельних секцій 18 і 20 в полотні ним каркасом 32, в відсіках нижнього 33 і ділянок 19 мембрани 5 виникають розтягувальні послідуючих 34 елементів каркаса 32 створюють напруження, які забезпечують щільно обтискуванпідвищений тиск повітря по відношенню до тиску ня будівельного матеріалу 12, що виключає його повітря в решті порожнин оболонки 4. сповзання на крутих ділянках пневмобудівельної Будівельний матеріал секцій 1 будівельного конструкції. Розтяжки 24, які періодично прикріпшару, установленої в проектне положення спорулені одним кінцем до облямувальної арматури 10 ди, при потребі, остаточно доущільнюють. верхньої секції 20, а другим кінцем - до фундаменВ порожнині оболонки 4 пневмоопалубки, ту 3, забезпечують вигинання секцій 18 І 20 будіустановленої в проектне положення пневмобудівельного шару до проектного положення (фіг.21). вельної конструкції, створюють і підтримують на постійній величині тиск повітря. В процесі установлення в проектне положення пневмобудівельної конструкції, сформованої' на Після часткового твердіння будівельного маоснові 2 споруди п'ятим способом, здійснюють теріалу 12, установленої в проектне положення почергово розблокування захватів 31 і, відповідно, конструкції, демонтують мембрану 5 пневмоопарозблоковують розсувні зони 16. В наслідок цього лубки і, при наявності, розтяжки 24. Арматурні сітзабезпечується кероване розгортання розсувної ки 7 і(або) облямувальні арматури 10 суміжних пневмобудівельної конструкції. Від дії надлишкосекцій 1 скріпляють між собою. Щілини між суміжвого тиску повітря в порожнині оболонки 4 здійсними секціями 1 заповнюють сирим будівельним нюється розширення розсувних зон 16 Пакетуваматеріалом 12 і ущільнюють його. льні пристрої 26 розсувних ділянок 25 оболонки 4 і Після набуття будівельною оболонкою спорумембрани 5 розгортаються, надаючи конструкції ди розпалубочної міцності демонтують оболонку 4 проектну форму (фіг.22). Суміжні будівельні секції пневмоопалубки. 1, з яких утворено розсувні складки 27 будівельної Джерела інформації: конструкції, переміщуються одна відносно одної. 1. Петраков Б.И. Авторское свидетельство Наявність гнучких підкладок 28 між будівельними СССР, №335354, "Мягкая опалубка для возведесекціями 1 в зоні розсувної складки 27, а також ния цилиндрического железобетонного свода", зціплення підкладок 28 з секціями 1, забезпечує Бюллетень №13, 1972. сприятливі умови для їх сковзання одна по одній 2. Македонов В.И. "Способ возведения монопід час розгортання розсувної складки 27. литного железобетонного сооружения", Авторское свидетельство СССР, №1567749, E04G11/04, от 29.02.1988. * JLS J / V; / // 15 8337 м f- L і. J м я '_ & 16 & * Фіг.14 ФІГ.15 Фіг.13 U Фіг 19 17 8337 Фіг.22 Фіг21 Комп'ютерна верстка А. Рябко 18 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
