Установка для формування виробів з вологих сипких сумішей
Номер патенту: 26999
Опубліковано: 10.10.2007
Автори: Ярошенко Володимир Федорович, Ловейкін Вячеслав Сергійович, Почка Костянтин Іванович
Формула / Реферат
Установка для формування виробів з вологих сипких сумішей, що містить нерухомий портал, формувальний пристрій та кривошипно-шатунний привід, яка відрізняється тим, що між вихідним валом редуктора та привідним валом кривошипа містить еліптичну зубчасту передачу.
Текст

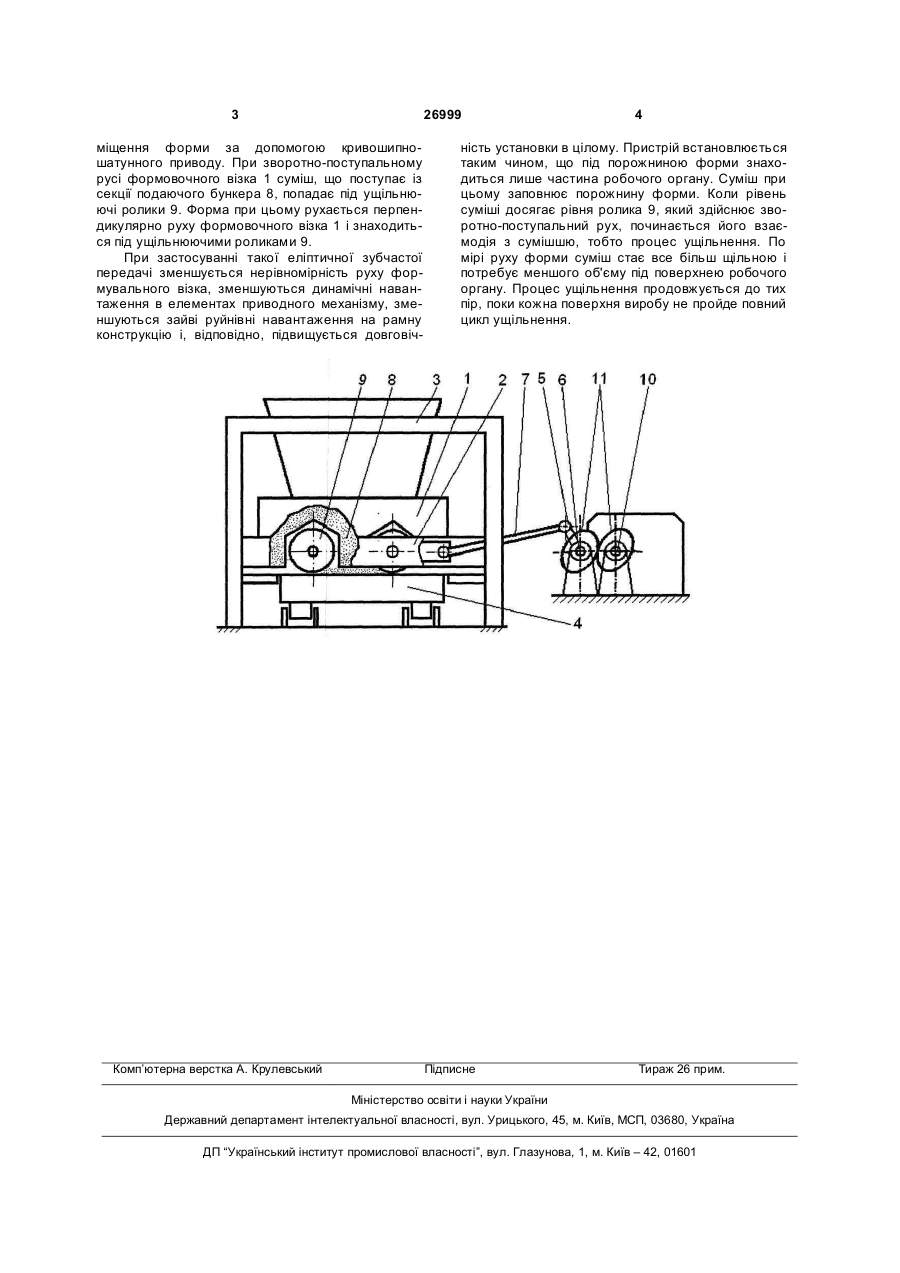

Установка для формування виробів з вологих сипких сумішей, що містить нерухомий портал, формувальний пристрій та кривошипно-шатунний привід, яка відрізняється тим, що між вихідним валом редуктора та привідним валом кривошипа містить еліптичну зубчасту передачу. (19) (21) u200706711 (22) 15.06.2007 (24) 10.10.2007 (46) 10.10.2007, Бюл. № 16, 2007 р. (72) Ловейкін Вячеслав Сергійович, Ярошенко Володимир Федорович, Почка Костянтин Іванович (73) НАЦІОНАЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ 3 26999 міщення форми за допомогою кривошипношатунного приводу. При зворотно-поступальному русі формовочного візка 1 суміш, що поступає із секції подаючого бункера 8, попадає під ущільнюючі ролики 9. Форма при цьому рухається перпендикулярно руху формовочного візка 1 і знаходиться під ущільнюючими роликами 9. При застосуванні такої еліптичної зубчастої передачі зменшується нерівномірність руху формувального візка, зменшуються динамічні навантаження в елементах приводного механізму, зменшуються зайві руйнівні навантаження на рамну конструкцію і, відповідно, підвищується довговіч Комп’ютерна верстка А. Крулевський 4 ність установки в цілому. Пристрій встановлюється таким чином, що під порожниною форми знаходиться лише частина робочого органу. Суміш при цьому заповнює порожнину форми. Коли рівень суміші досягає рівня ролика 9, який здійснює зворотно-поступальний рух, починається його взаємодія з сумішшю, тобто процес ущільнення. По мірі руху форми суміш стає все більш щільною і потребує меншого об'єму під поверхнею робочого органу. Процес ущільнення продовжується до тих пір, поки кожна поверхня виробу не пройде повний цикл ущільнення. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюInstallation for molding of articles made of wet bulk mixtures
Автори англійськоюLoveikin Viacheslav Serhiiovych, Yaroshenko Volodymyr Fedorovych, Pochka Kostiantyn Ivanovych
Назва патенту російськоюУстановка для формования изделий из влажных сыпучих смесей
Автори російськоюЛовейкин Вячеслав Сергеевич, Ярошенко Владимир Федорович, Почка Константин Иванович
МПК / Мітки
МПК: B28B 13/00
Мітки: виробів, сумішей, установка, вологих, сипких, формування
Код посилання
<a href="https://ua.patents.su/2-26999-ustanovka-dlya-formuvannya-virobiv-z-vologikh-sipkikh-sumishejj.html" target="_blank" rel="follow" title="База патентів України">Установка для формування виробів з вологих сипких сумішей</a>
Установка для формування виробів з вологих сипких сумішей
Номер патенту: 15814
Опубліковано: 17.07.2006
Автори: Почка Костянтин Іванович, Ловейкін Вячеслав Сергійович, Ярошенко Володимир Федорович
МПК: B28B 13/00
Мітки: установка, виробів, сумішей, формування, вологих, сипких
Формула / Реферат:
Установка для формування виробів з вологих сипких сумішей, що складається з нерухомого порталу, формувального пристрою та кривошипно-шатунного приводу, яка відрізняється тим, що містить пружний шарнір з гумовою втулкою з'єднання шатуна та формувального візка.
Установка для формування виробів з вологих сипких сумішей
Номер патенту: 16778
Опубліковано: 15.08.2006
Автори: Ловейкін Вячеслав Сергійович, Ярошенко Володимир Федорович, Почка Костянтин Іванович
МПК: B28B 13/00
Мітки: сумішей, сипких, вологих, установка, формування, виробів
Формула / Реферат:
Установка для формування виробів з вологих сипких сумішей, що містить ущільнюючий робочий орган, два формувальних пристрої, виконаних з можливістю зворотно-поступального руху від спільного приводу з двома кривошипно-повзунковими механізмами, кривошипи яких жорстко закріплені на одному привідному валу і зміщені один відносно другого на кут , яка відрізняється тим, що...
Установка для формування виробів з вологих сипких сумішей
Номер патенту: 10711
Опубліковано: 15.11.2005
Автори: Ярошенко Володимир Федорович, Почка Костянтин Іванович, Ловейкін Вячеслав Сергійович
МПК: B28B 13/00
Мітки: сипких, сумішей, виробів, установка, формування, вологих
Формула / Реферат:
Установка для формування виробів з вологих сипких сумішей, що складається з формувального візка, подавального бункера, горизонтально рухомої рами, розподілювального бункера та приводу, яка відрізняється тим, що привід формувального візка містить головний циліндр та два допоміжних гідроциліндри, а також ведучий вал з двома кривошипами, жорстко закріпленими на ньому і зміщеними між собою на кут
Установка для формування виробів із сипких вологих сумішей
Номер патенту: 9675
Опубліковано: 17.10.2005
Автори: Ловейкін Вячеслав Сергійович, Ярошенко Володимир Федорович, Почка Костянтин Іванович, Паламарчук Дмитро Анатолійович
МПК: B28B 13/00
Мітки: сумішей, виробів, формування, вологих, сипких, установка
Формула / Реферат:
Установка для формування виробів із сумішей сипких вологих матеріалів, що складається з двох формівних пристроїв, які приводяться в зворотно-поступальний рух від єдиного приводу з двома кривошипно-повзунними механізмами, кривошипи яких жорстко закріплені на одному привідному валу і зміщені один відносно одного на кут Δφ=90°, яка відрізняється тим, що додатково містить обмежувальну пластину, розміщену в порожнині форми.
Установка для формування виробів з вологих сипких сумішей
Номер патенту: 12135
Опубліковано: 16.01.2006
Автори: Ловейкін Вячеслав Сергійович, Ярошенко Володимир Федорович, Почка Костянтин Іванович, Паламарчук Дмитро Анатолійович
МПК: B28B 13/00
Мітки: вологих, виробів, установка, формування, сипких, сумішей
Формула / Реферат:
Установка для формування виробів з вологих сипких сумішей, що складається з нерухомого порталу, формувального пристрою та гідравлічного приводу, яка відрізняється тим, що додатково містить ротаційний гідророзподільник примусової дії, а головний гідроциліндр з'єднано сферичним шарніром з формувальним пристроєм, причому між останнім та нерухомим порталом встановлені пружні елементи.
