Закупорювальний засіб з контролем першого відкривання

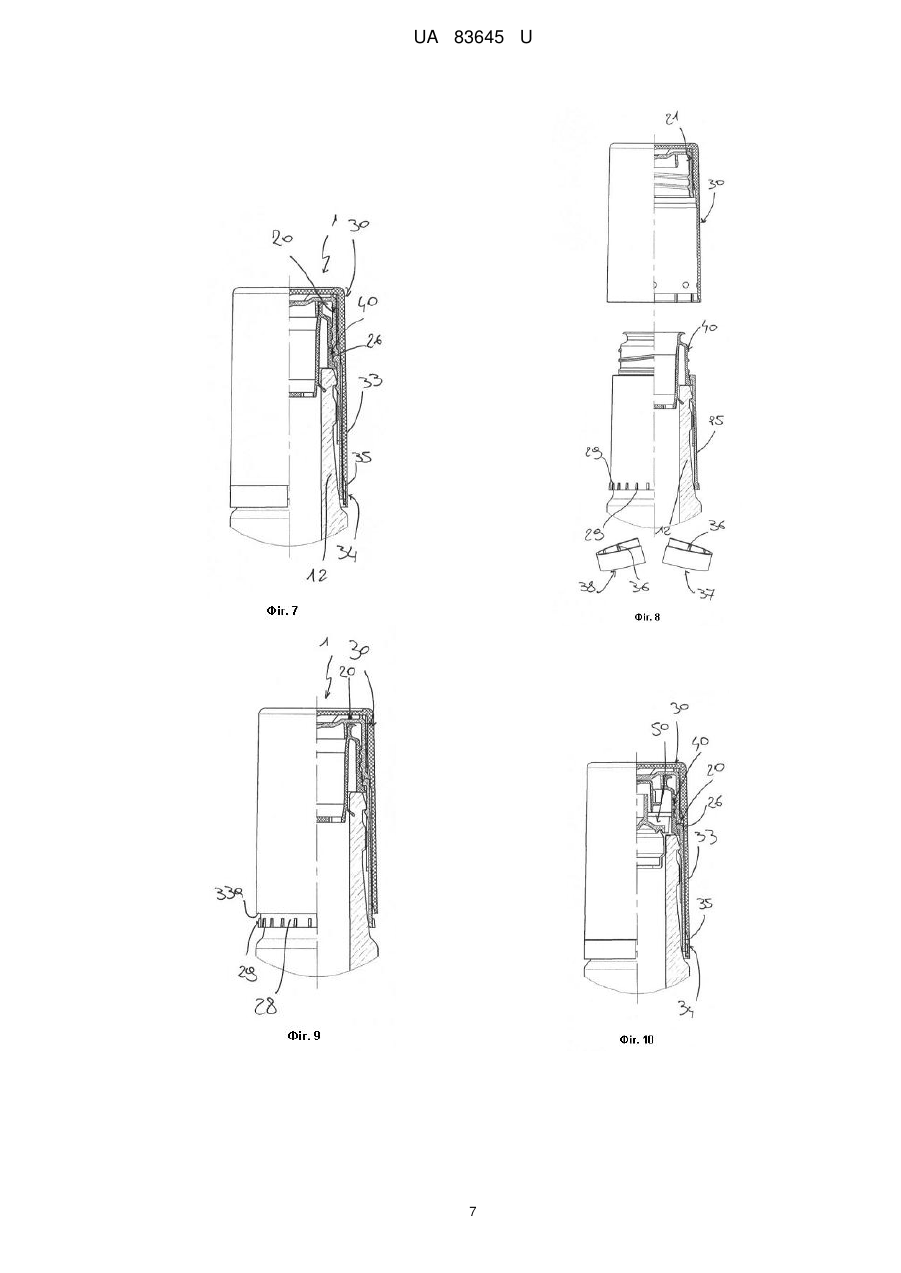

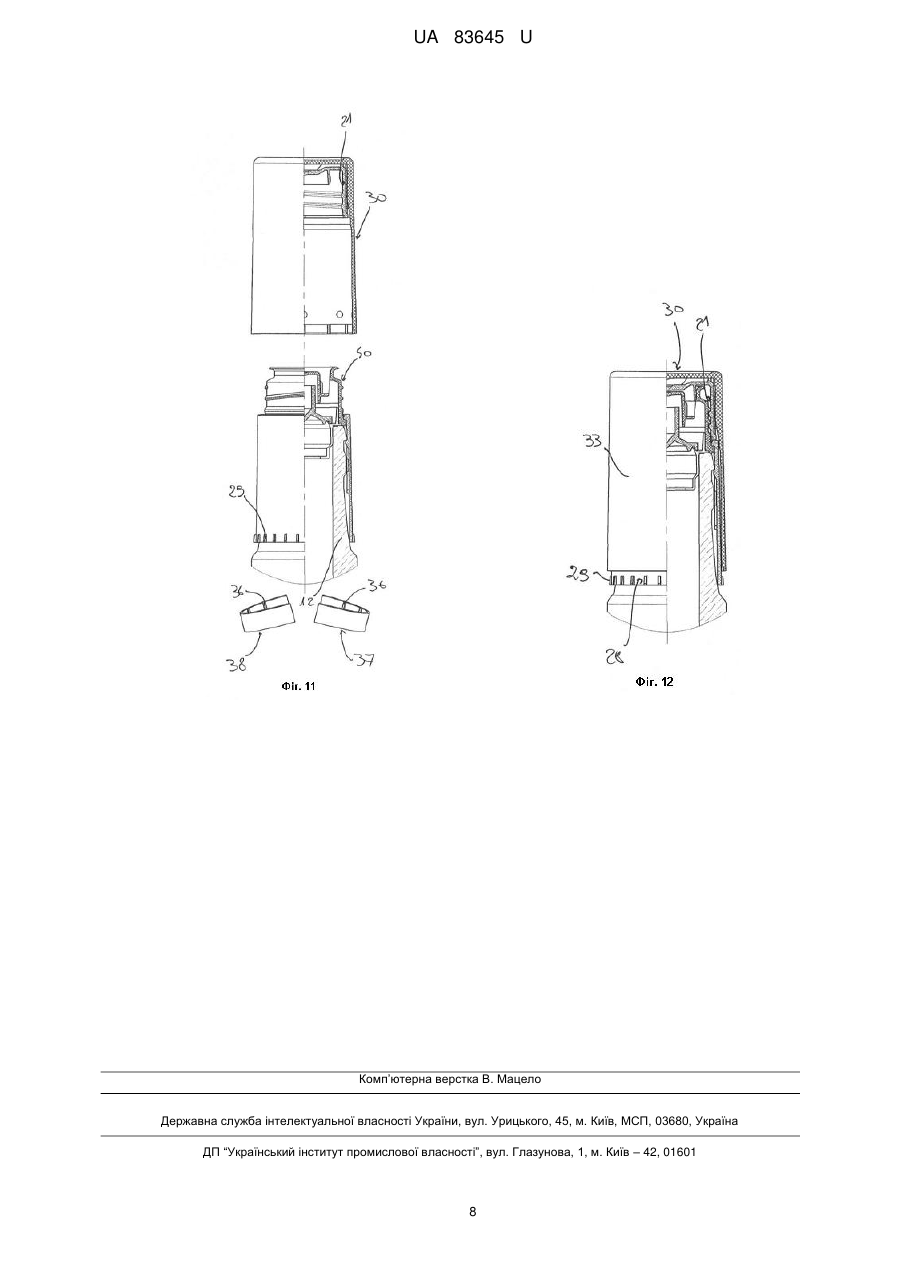

Реферат: Закупорювальний засіб з контролем першого відкривання (1) для закупорювання отвору шийки (10) вмістища (10), яке має отвір шийки (11) та шийку (12), причому вищезазначений закупорювальний засіб з контролем першого відкривання (1) простягається вздовж поздовжнього напрямку (Х-Х) і включає: - внутрішню частину (20), яка включає ковпачок з різьбою (21), який має внутрішню різьбу (22), та внутрішню втулку (25), розташовану співвісно нижче ковпачка з різьбою (21), - зовнішню частину (30), яка включає верхню стінку (31) і зовнішню юбку (32), яка простягається в поздовжньому напрямку від вищезазначеної верхньої стінки (31), оточуючи вищезазначений ковпачок з різьбою (21) і вищезазначену внутрішню втулку (25), причому вищезазначена зовнішня юбка (32) пристосована до того, щоб братися за неї для відкривання й закривання вмістища (10), - розливальний елемент із різьбою (40), який має зовнішню різьбу (41), пристосовану для зачеплення з внутрішньою різьбою (22) вищезазначеного ковпачка з різьбою (21). Вищезазначена внутрішня втулка (25) включає засоби (26, 27) для поздовжнього й обертального прикріплення внутрішньої втулки (25) до шийки (12), - вищезазначена внутрішня втулка (25) з'єднується з вищезазначеним розливальним елементом із різьбою (40) для поздовжнього й обертального прикріплення вищезазначеного розливального елемента з різьбою (40) до вищезазначеної шийки (12), - вищезазначена зовнішня юбка (32) включає верхню деталь (33) і нижню деталь (34), прикріплену до вищезазначеної верхньої деталі (33) зовнішньою ламкою частиною (35), яка розривається при першому відкриванні, - вищезазначена верхня деталь (33) міцно прикріплюється до вищезазначеного ковпачка з різьбою (21), - вищезазначена внутрішня втулка (25) має нижню частину (28), - вищезазначена нижня частина (28) внутрішньої втулки (25) і вищезазначена нижня деталь (34) зовнішньої юбки (32) включають відповідні засоби запобігання обертанню (29, 36), які взаємодіють для запобігання обертанню вищезазначеної нижньої деталі (34) відносно вищезазначеної нижньої частини (28) при першому відкриванні, UA 83645 U (12) UA 83645 U - при першому відкриванні обертання вищезазначеної зовнішньої юбки (32) спричиняє розривання вищезазначеної зовнішньої ламкої частини (35), тим самим даючи можливість від'єднання вищезазначеної нижньої деталі (34) від вищезазначеної верхньої деталі (33), так що при повторному закриванні зовнішній вигляд закупорювального засобу (1) відрізняється від зовнішнього вигляду закупорювального засобу (1) до першого відкривання. UA 83645 U 5 10 15 20 25 30 35 40 45 50 55 Дана корисна модель належить до закупорювального засобу з контролем першого відкривання, тобто, закупорювального засобу, що включає пристрої, які можуть забезпечувати свідчення першого відкривання. У документі GB 2 210 864 описується закупорювальний засіб, який включає ковпачок із внутрішньою різьбою для зачеплення з зовнішньою різьбою розливального елемента. До основи ковпачка прикріплена гладка циліндрична юбка, яка простягається співвісно з ковпачком і впритул з'єднується з кільцевою крайкою. Кільцева крайка обладнується на нижньому кінці кільця, яке з'єднується з розливальним елементом і кріпиться до шийки пляшки. Завдяки обладнанню циліндричної юбки закупорювальний засіб має широку поверхню, відкриту для огляду, яка є гладкою і пристосованою для нанесення художнього оформлення. Однак цей закупорювальний засіб не надає свідчень здійсненого першого відкривання. В основу корисної моделі поставлено задачу забезпечення закупорювального засобу з контролем першого відкривання, в якому поєднуються естетичні властивості юбки, яка простягається співвісно з ковпачком і кільцем, як описується у вищенаведеному документі існуючого рівня техніки, та ефективність системи контролю першого відкривання. Поставлена задача вирішується закупорювальним засобом з контролем першого відкривання за пунктом 1 формули корисної моделі. Характеристики та переваги даної корисної моделі стануть зрозумілими з представленого нижче детального опису одного практичного варіанта втілення, який подається як необмежувальний приклад з посиланням на супровідні фігури, на яких: - Фігура 1 показує вигляд у частковому розрізі закупорювального засобу згідно з першим варіантом втілення корисної моделі, який закріплюється на шийці пляшки, до першого відкривання, - Фігура 2 показує вигляд у частковому розрізі закупорювального засобу з Фігури 1 при першому відкриванні, зі знятим ковпачком, - Фігура 3 показує вигляд у частковому розрізі закупорювального засобу з Фігури 1, повторно закритого після першого відкривання, - Фігура 4 показує вигляд у частковому розрізі закупорювального засобу згідно з другим варіантом втілення корисної моделі, який закріплюється на шийці пляшки, до першого відкривання, - Фігура 5 показує вигляд у частковому розрізі закупорювального засобу з Фігури 1 при першому відкриванні, зі знятим ковпачком, - Фігура 6 показує вигляд у частковому розрізі закупорювального засобу з Фігури 1, повторно закритого після першого відкривання, - Фігура 7 показує вигляд у частковому розрізі закупорювального засобу згідно з третім варіантом втілення корисної моделі, який закріплюється на шийці пляшки, до першого відкривання, - Фігура 8 показує вигляд у частковому розрізі закупорювального засобу з Фігури 1 при першому відкриванні, зі знятим ковпачком, - Фігура 9 показує вигляд у частковому розрізі закупорювального засобу з Фігури 1, повторно закритого після першого відкривання, - Фігура 10 показує вигляд у частковому розрізі закупорювального засобу згідно з четвертим варіантом втілення корисної моделі, який закріплюється на шийці пляшки, до першого відкривання, - Фігура 11 показує вигляд у частковому розрізі закупорювального засобу з Фігури 1 при першому відкриванні, зі знятим ковпачком, - Фігура 12 показує вигляд у частковому розрізі закупорювального засобу з Фігури 1, повторно закритого після першого відкривання. Як показано на фігурах 1-3, зображений закупорювальний засіб з контролем першого відкривання 1 згідно з першим варіантом втілення корисної моделі. Закупорювальний засіб 1 призначений для закупорювання отвору шийки 11 вмістища 10, наприклад, пляшки, такої як скляна пляшка, наприклад, для спиртних напоїв. Вмістище 10 включає шийку 12, яка має на кінці отвір шийки 11. Закупорювальний засіб 1 простягається вздовж поздовжнього напрямку Х-Х і включає внутрішню частину 20 і зовнішню частину 30. Внутрішня частина 20 включає ковпачок з різьбою 21, який має внутрішню різьбу 22, та внутрішню втулку 25, розташовану співвісно нижче ковпачка з різьбою 21. Згідно з варіантом втілення, якому віддають перевагу, та як показано на фігурах, внутрішня втулка 25 прикріплюється до ковпачка з різьбою 21 внутрішньою ламкою частиною 26, яка 1 UA 83645 U 5 10 15 20 25 30 35 40 45 50 55 60 розривається при першому відкриванні. Зокрема, ламка частина 26 з'єднує нижній кінець 21а ковпачка з різьбою 21 та верхній кінець 25а внутрішньої втулки 25. Внутрішня втулка 25 включає засоби для поздовжнього й обертального прикріплення внутрішньої втулки 25 до шийки вмістища 12. Ці засоби включають перший засіб 26 для поздовжнього прикріплення внутрішньої втулки 25 до шийки 12 та другий засіб 27 для обертального прикріплення внутрішньої втулки 25 до шийки 12. Згідно з варіантом втілення, показаним на фігурах, перший засіб 26 включає кільцевий виступ, обладнаний на внутрішній втулці 25, який входить у зачеплення з кільцем 13, утвореним на шийці 12, і другий засіб 27 включає множину поздовжніх ребер, обладнаних на внутрішній втулці 25, які входять у зачеплення з відповідною множиною поздовжніх борозен 14, утворених на шийці 12. Зовнішня частина 30 включає верхню стінку 31 і зовнішню юбку 32, яка простягається в поздовжньому напрямку від верхньої стінки 31, оточуючи ковпачок з різьбою 21 і внутрішню втулку 25. Закупорювальний засіб 1 включає також розливальний елемент із різьбою 40, який має зовнішню різьбу 41, пристосовану для зачеплення з внутрішньою різьбою 22 ковпачка з різьбою 21 для відкривання й закривання закупорювального засобу 1 і розливального отвору 43. Для дотримання вимоги герметичності рідини розливальний елемент із різьбою 40 у варіанті, якому віддають перевагу, виготовляється з поліпропілену і включає кільцеве крило 45, яке розташоване всередині отвору шийки 11 і входить у зачеплення з внутрішньою поверхнею отвору шийки 11. Розливальний елемент із різьбою 40 включає також роздільник потоку 44, який дає можливість уповільнювати швидкість розливання рідини, яка міститься у вмістищі 10 і розливається через закупорювальний засіб 1. Внутрішня втулка 25, яка прикріплюється до шийки 12, з'єднується з розливальним елементом із різьбою 40 для поздовжнього й обертального прикріплення розливального елемента з різьбою 40 до шийки 12. Згідно з варіантом втілення, показаним на фігурах, розливальний елемент із різьбою 40 включає фланець 42, а внутрішня втулка 25 включає ободок 23, який розташовується вище і входить у зачеплення з фланцем 42 для утримання розливального елемента з різьбою 40 на шийці 12. Зовнішня юбка 32 включає верхню деталь 33 і нижню деталь 34, прикріплену до верхньої деталі 33 зовнішньою ламкою частиною 35, яка розривається при першому відкриванні. Верхня деталь 33 міцно прикріплюється до ковпачка з різьбою 21. З цією метою може використовуватися клей або механічне кріплення між ковпачком з різьбою 21 і верхньою деталлю 33. Внутрішня втулка 25 має нижню частину 28. Нижня частина 28 внутрішньої втулки 25 і нижня деталь 34 зовнішньої юбки 32 включають відповідні засоби запобігання обертанню 29, 36, які взаємодіють для запобігання обертанню нижньої деталі 34 відносно нижньої частини 28 при першому відкриванні. Для відкривання вмістища 10 користувач береться за зовнішню юбку 32 і обертає її. Оскільки внутрішня втулка 25 і розливальний елемент із різьбою 40 прикріплені до шийки 12 і запобігається обертання нижньої деталі 34 відносно нижньої частини 28 при першому відкриванні, обертання зовнішньої юбки 32 спричиняє розривання зовнішньої ламкої частини 35 і, якщо обладнано внутрішню ламку частину 26, також внутрішньої ламкої частини 26, тим самим даючи можливість від'єднання нижньої деталі 34 від верхньої деталі 33, так що при повторному закриванні зовнішній вигляд закупорювального засобу 1 відрізняється від зовнішнього вигляду закупорювального засобу 1 до першого відкривання. Зокрема, при повторному закриванні стає видимою частина внутрішньої втулки 25. На фігурах 1-3 нижня деталь 34 є кільцевим ободком. У цих варіантах втілення, які показані на фігурах 2, 3 та 5, 6, при першому відкриванні нижня деталь 34 рухається вниз, доки не впирається в частину шийки 12, тим самим роблячи видимою принаймні верхню частину 28а нижньої частини 28 внутрішньої втулки 25 при повторному закриванні. Інакше кажучи, утворюється зазор 29а між верхньою деталлю 33 і нижньою деталлю 34, зокрема, між нижнім кінцем 33а верхньої деталі 33 та верхнім кінцем 34а нижньої деталі 34, і через цей зазор 29а частина 28а стає видимою користувачу. Ця видима частина 28а внутрішньої втулки 25 дає свідчення здійсненого першого відкривання закупорювального засобу 1. Крім того, якщо підроблювач спробує відновити позицію, яку мала нижня деталь 34 до першого відкривання, це виявиться складним для нього через практичну неможливість відновити з'єднання нижньої деталі 34 з верхньою деталлю 33. 2 UA 83645 U 5 10 15 20 25 30 35 40 45 50 55 У варіанті, якому віддають перевагу, може бути забезпечений сильний колірний контраст між зовнішньою частиною 30 і внутрішньою втулкою 25 для підсилення свідчення здійсненого першого відкривання. Тепер буде описаний другий варіант втілення на фігурах 4-6 з умовою, що будуть зазначені тільки відмінності від першого варіанта втілення, відповідно до чого все, що явно не описане як відмінне, може бути призначене для обладнання подібним або ідентичним способом. У цьому варіанті втілення закупорювальний засіб 1 включає пристрій запобігання повторному наповненню 50. Пристрій запобігання повторному наповненню 50 включає шайбу 51, розташовану між розливальним елементом із різьбою 40 і отвором шийки 11 шийки вмістища 12. Шайба 51 має частину, яка розташована всередині отвору шийки 11 і входить у зачеплення з внутрішньою поверхнею отвору шийки 11 для забезпечення необхідної герметичності рідини. Зокрема, для дотримання вимоги герметичності рідини шайба 51 у варіанті, якому віддають перевагу, виготовляється з поліетилену, такого як поліетилен низької густини, який є м'яким і дає можливість кращого, ефективного й надійного застосування шайби 51 на шийці вмістища 12. Завдяки шайбі 51 розливальний елемент із різьбою 40 у варіанті, якому віддають перевагу, виготовляється з полікарбонату або поліпропілену, що дає можливість виготовити гарний прозорий розливальний елемент. Пристрій запобігання повторному наповненню 50 включає також заслінку 52, яка встановлена рухомою всередині розливального елемента з різьбою 40. Для утримання заслінки 52 всередині розливального елемента з різьбою 40 розливальний елемент 40 включає обойму 46. Третій варіант втілення на фігурах 7-9 і четвертий варіант втілення на фігурах 10-12 відрізняється відповідно від першого варіанта втілення на фігурах 1-3 і другого варіанта втілення на фігурах 4-6 тим, що нижня деталь 34 включає принаймні дві окремі частини, наприклад, дві частини 37, 38. Кожна частина 37, 38 прикріплюється до верхньої деталі 33 зовнішньою ламкою частиною 35. У цих варіантах втілення, які показані на фігурах 8 і 11, при першому відкриванні кожна з двох окремих частин 37, 38 падає вниз, тим самим роблячи видимою нижню частину 28 внутрішньої втулки 25 при повторному закриванні. У цьому випадку видима нижня частина 28 внутрішньої втулки 25 дає свідчення здійсненого першого відкривання закупорювального засобу. Крім того, якщо підроблювач спробує відновити нижню деталь 34, це виявиться складним для нього через практичну неможливість відновити з'єднання обох частин 37, 38 з верхньою деталлю 33. У варіанті, якому віддають перевагу, в цьому варіанті втілення також може бути забезпечений сильний колірний контраст між зовнішньою частиною 30 і внутрішньою втулкою 25 для підсилення свідчення здійсненого першого відкривання. Описаний спосіб здійснення корисної моделі жодним чином не обмежує її функціонування та втілення. Слід визнати, що закупорювальний засіб згідно з даною корисною моделлю виконує передбачені завдання. Крім того, у представленому закупорювальному засобі переваги простого виробничого процесу поєднуються з міцністю та простотою у користуванні й поводженні. Спеціалістам у даній галузі напевно стане зрозуміло, що існує можливість численних змін та модифікацій описаних вище варіантів для задоволення додаткових та особливих потреб. Наприклад, якщо іншого не передбачено очевидними технічними обмеженнями, будь-яка особливість, описана в оптимальному варіанті втілення, явно може застосовуватися в іншому варіанті втілення з відповідними пристосуваннями. Подібним чином цілісність компонентів закупорювального засобу може бути розірвана у будь-який спосіб, за умови, що це не спричинить функціональних змін для відповідного компонента. Крім того, деяким деталям, описаним вище як такі, що мають кільцеву, циліндричну форму, може бути надана певна конічність згідно з технологічними вимогами. Усі зміни охоплюються обсягом корисної моделі, як визначено у представленій нижче формулі корисної моделі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Закупорювальний засіб з контролем першого відкривання (1) для закупорювання отвору шийки (10) вмістища (10), яке має отвір шийки (11) та шийку (12), причому вищезазначений 3 UA 83645 U 5 10 15 20 25 30 35 40 45 50 55 закупорювальний засіб з контролем першого відкривання (1) простягається вздовж поздовжнього напрямку (Х-Х) і включає: - внутрішню частину (20), яка включає ковпачок з різьбою (21), який має внутрішню різьбу (22), та внутрішню втулку (25), розташовану співвісно нижче ковпачка з різьбою (21), - зовнішню частину (30), яка включає верхню стінку (31) і зовнішню юбку (32), яка простягається в поздовжньому напрямку від вищезазначеної верхньої стінки (31), оточуючи вищезазначений ковпачок з різьбою (21) і вищезазначену внутрішню втулку (25), причому вищезазначена зовнішня юбка (32) пристосована до того, щоб братися за неї для відкривання й закривання вмістища (10), - розливальний елемент із різьбою (40), який має зовнішню різьбу (41), пристосовану для зачеплення з внутрішньою різьбою (22) вищезазначеного ковпачка з різьбою (21), який відрізняється тим, що: - вищезазначена внутрішня втулка (25) включає засоби (26, 27) для поздовжнього й обертального прикріплення внутрішньої втулки (25) до шийки (12), - вищезазначена внутрішня втулка (25) з'єднується з вищезазначеним розливальним елементом із різьбою (40) для поздовжнього й обертального прикріплення вищезазначеного розливального елемента з різьбою (40) до вищезазначеної шийки (12), - вищезазначена зовнішня юбка (32) включає верхню деталь (33) і нижню деталь (34), прикріплену до вищезазначеної верхньої деталі (33) зовнішньою ламкою частиною (35), яка розривається при першому відкриванні, - вищезазначена верхня деталь (33) міцно прикріплюється до вищезазначеного ковпачка з різьбою (21), - вищезазначена внутрішня втулка (25) має нижню частину (28), - вищезазначена нижня частина (28) внутрішньої втулки (25) і вищезазначена нижня деталь (34) зовнішньої юбки (32) включають відповідні засоби запобігання обертанню (29, 36), які взаємодіють для запобігання обертанню вищезазначеної нижньої деталі (34) відносно вищезазначеної нижньої частини (28) при першому відкриванні, - при першому відкриванні обертання вищезазначеної зовнішньої юбки (32) спричиняє розривання вищезазначеної зовнішньої ламкої частини (35), тим самим даючи можливість від'єднання вищезазначеної нижньої деталі (34) від вищезазначеної верхньої деталі (33), так що при повторному закриванні зовнішній вигляд закупорювального засобу (1) відрізняється від зовнішнього вигляду закупорювального засобу (1) до першого відкривання. 2. Закупорювальний засіб з контролем першого відкривання (1) за п. 1, який відрізняється тим, що при повторному закриванні стає видимою частина внутрішньої втулки (25). 3. Закупорювальний засіб з контролем першого відкривання (1) за п. 1 або 2, який відрізняється тим, що при першому відкриванні вищезазначена нижня деталь (34) рухається вниз, доки не впирається в частину вищезазначеної шийки 12 вмістища, тим самим роблячи видимою принаймні верхню частину (28а) вищезазначеної нижньої частини (28) внутрішньої втулки (25) при повторному закриванні. 4. Закупорювальний засіб з контролем першого відкривання (1) за п. 3, який відрізняється тим, що при повторному закриванні утворюється зазор (29а) між вищезазначеною верхньою деталлю (33) і вищезазначеною нижньою деталлю (34), причому вищезазначена верхня частина (28а) нижньої частини (28) стає видимою через вищезазначений зазор (29а). 5. Закупорювальний засіб з контролем першого відкривання (1) за п. 1 або 2, який відрізняється тим, що: - вищезазначена нижня деталь (34) включає принаймні дві окремі частини (37, 38), причому кожна частина (37, 38) прикріплюється до вищезазначеної верхньої деталі (33) вищезазначеною зовнішньою ламкою частиною (35), - при першому відкриванні кожна з вищезазначених принаймні двох окремих частин (37, 38) падає вниз, тим самим роблячи видимою вищезазначену нижню частину (28) внутрішньої втулки (25). 6. Закупорювальний засіб з контролем першого відкривання (1) за будь-яким з пп. 1-5, який відрізняється тим, що вищезазначений закупорювальний засіб (1) включає пристрій запобігання повторному наповненню (50). 7. Закупорювальний засіб з контролем першого відкривання (1) за п. 6, який відрізняється тим, що вищезазначений пристрій запобігання повторному наповненню (50) включає шайбу (51), розташовану між розливальним елементом із різьбою (40) і отвором шийки (11), та заслінку (52), яка встановлена рухомою всередині розливального елемента з різьбою (40). 4 UA 83645 U 5 10 8. Закупорювальний засіб з контролем першого відкривання (1) за п. 7, який відрізняється тим, що вищезазначена шайба (51) виготовляється з поліетилену і вищезазначений розливальний елемент із різьбою (40) виготовляється з полікарбонату або поліпропілену. 9. Закупорювальний засіб з контролем першого відкривання (1) за будь-яким з пп. 1-8, який відрізняється тим, що вищезазначений розливальний елемент із різьбою (40) включає фланець (42), а внутрішня втулка (25) включає ободок (23), який розташовується вище і входить у зачеплення з вищезазначеним фланцем (42) для утримання розливального елемента з різьбою (40) на шийці (12). 10. Закупорювальний засіб з контролем першого відкривання (1) за будь-яким з пп. 1-9, який відрізняється тим, що вищезазначена внутрішня втулка (25) прикріплюється до вищезазначеного ковпачка з різьбою (21) внутрішньою ламкою частиною (26), яка розривається при першому відкриванні. 5 UA 83645 U 6 UA 83645 U 7 UA 83645 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
