Закупорювальний пристрій з індикацією першого відкривання
Формула / Реферат
Закупорювальний пристрій з індикацією першого відкривання, який містить циліндричний ковпачок, розділений на дві дотичні частини - верхню та нижню, ковпачок охоплює різьбову кришку та з'єднаний з нею шляхом механічної посадки або адгезивно, кришка містить засіб індикації першого відкривання та за допомогою різьби з'єднана з дозатором, що містить елементи фіксації на горлі ємності, який відрізняється тим, що різьбова кришка додатково містить кільцевий герметизуючий виступ, а засіб індикації першого відкривання виконаний в нижній частині різьбової кришки у вигляді циліндричного виступу та концентричної тонкостінної юбки, яка виконана під кутом до циліндричного виступу і яка разом з дотичними кінцями частин ковпачка, зігнутих до середини, завальцьована до циліндричного виступу.
Текст

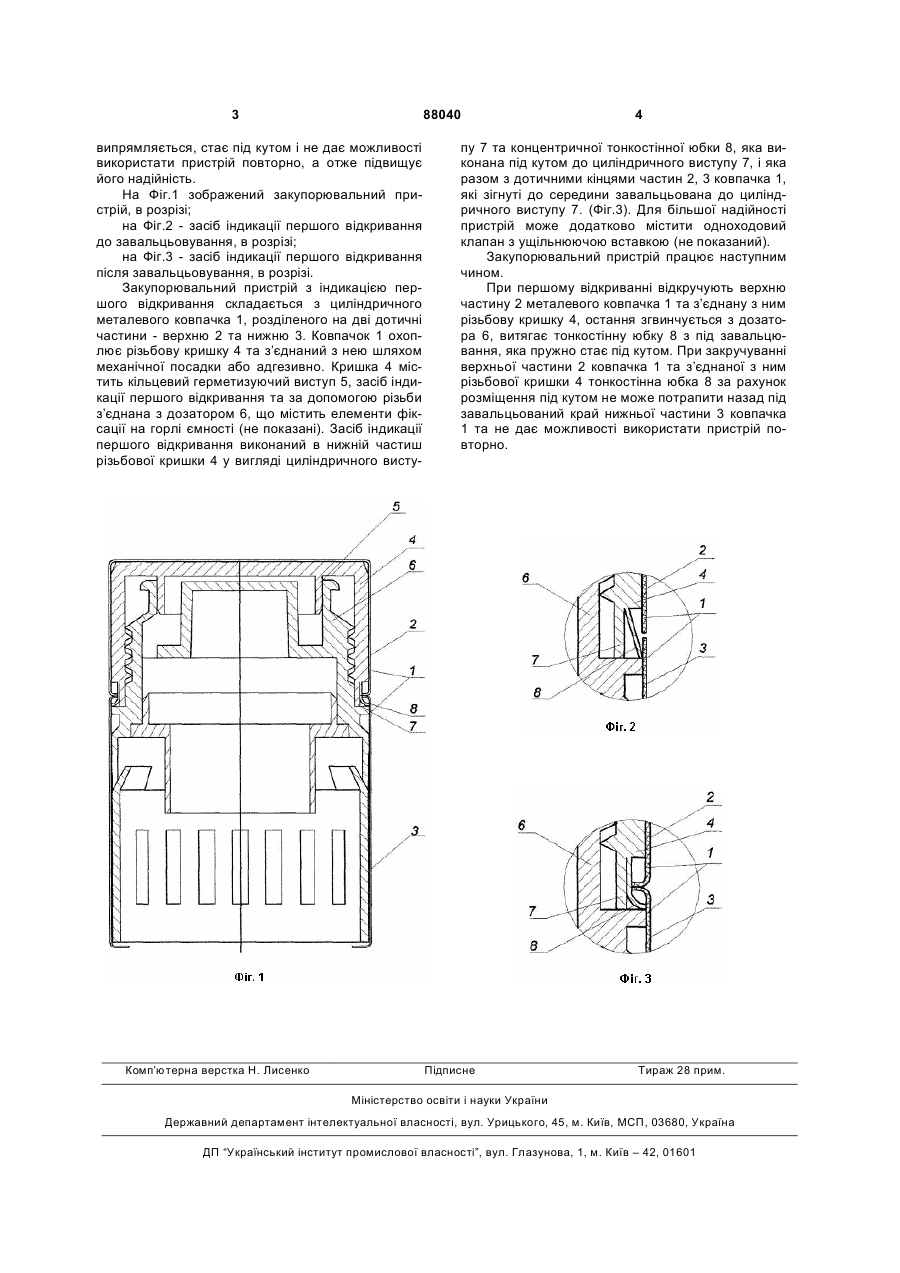

Закупорювальний пристрій з індикацією першого відкривання, який містить циліндричний ковпачок, розділений на дві дотичні частини - верхню 3 88040 випрямляється, стає під кутом і не дає можливості використати пристрій повторно, а отже підвищує його надійність. На Фіг.1 зображений закупорювальний пристрій, в розрізі; на Фіг.2 - засіб індикації першого відкривання до завальцьовування, в розрізі; на Фіг.3 - засіб індикації першого відкривання після завальцьовування, в розрізі. Закупорювальний пристрій з індикацією першого відкривання складається з циліндричного металевого ковпачка 1, розділеного на дві дотичні частини - верхню 2 та нижню 3. Ковпачок 1 охоплює різьбову кришку 4 та з’єднаний з нею шляхом механічної посадки або адгезивно. Кришка 4 містить кільцевий герметизуючий виступ 5, засіб індикації першого відкривання та за допомогою різьби з’єднана з дозатором 6, що містить елементи фіксації на горлі ємності (не показані). Засіб індикації першого відкривання виконаний в нижній частиш різьбової кришки 4 у вигляді циліндричного висту Комп’ютерна верстка Н. Лиcенко 4 пу 7 та концентричної тонкостінної юбки 8, яка виконана під кутом до циліндричного виступу 7, і яка разом з дотичними кінцями частин 2, 3 ковпачка 1, які зігнуті до середини завальцьована до циліндричного виступу 7. (Фіг.3). Для більшої надійності пристрій може додатково містити одноходовий клапан з ущільнюючою вставкою (не показаний). Закупорювальний пристрій працює наступним чином. При першому відкриванні відкручують верхню частину 2 металевого ковпачка 1 та з’єднану з ним різьбову кришку 4, остання згвинчується з дозатора 6, витягає тонкостінну юбку 8 з під завальцювання, яка пружно стає під кутом. При закручуванні верхньої частини 2 ковпачка 1 та з’єднаної з ним різьбової кришки 4 тонкостінна юбка 8 за рахунок розміщення під кутом не може потрапити назад під завальцьований край нижньої частини 3 ковпачка 1 та не дає можливості використати пристрій повторно. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюClosing device with indication of first opening
Автори англійськоюZabello Oleksii Leonidovych
Назва патенту російськоюЗакупоривающее устройство с индикацией первого открытия
Автори російськоюЗабелло Алексей Леонидович
МПК / Мітки
МПК: B65D 55/02, B65D 41/34
Мітки: першого, відкривання, пристрій, закупорювальний, індикацією
