Гідродинамічна куля бронебійного типу

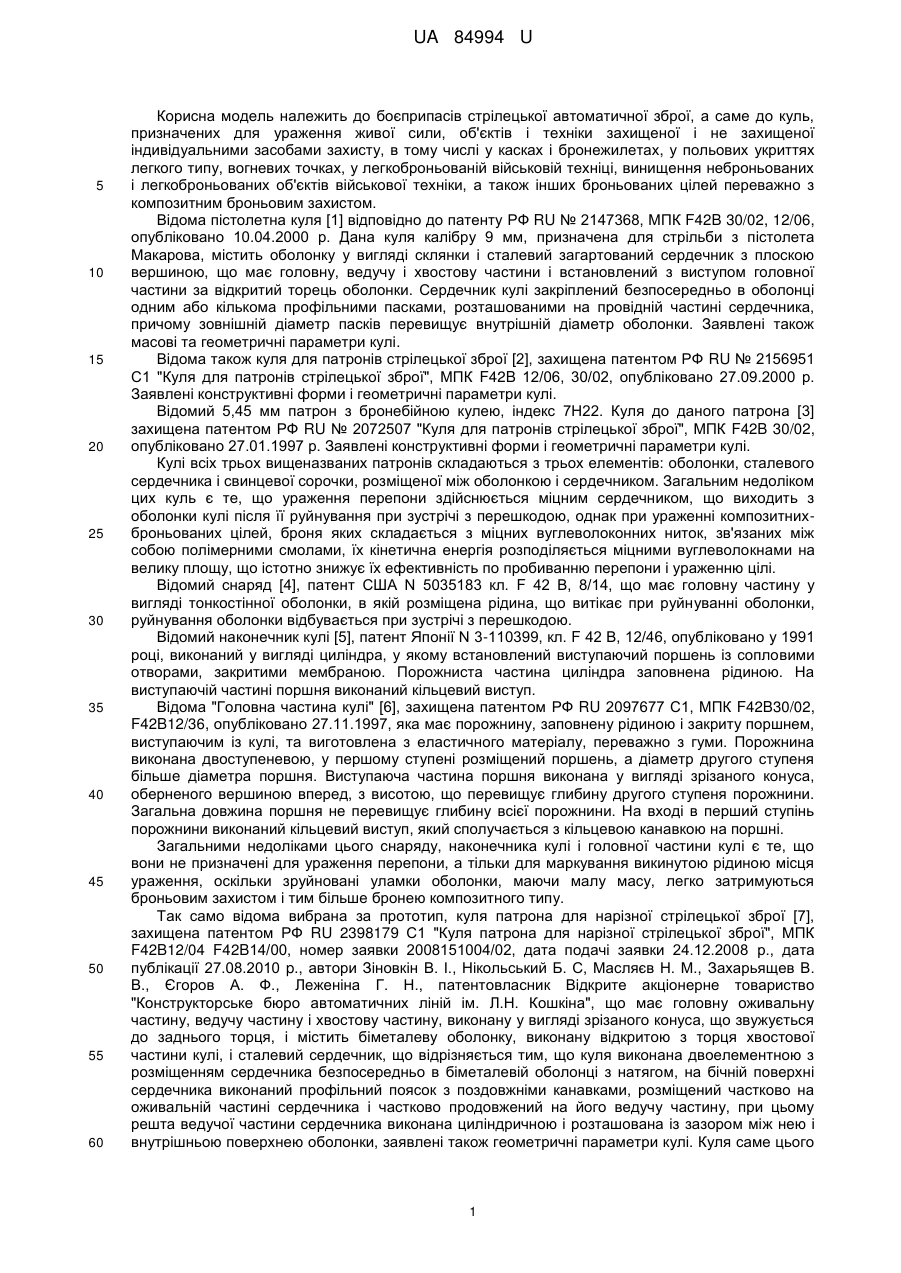

Реферат: Гідродинамічна куля бронебійного типу має головну оживальну частину, ведучу частину і хвостову частину, виконану у вигляді зрізаного конуса, який звужується до заднього торця, і яка має біметалеву оболонку, виконану відкритою з торця хвостової частини кулі, і металевий сердечник, розташований безпосередньо в біметалевій оболонці з натягом. Біметалева оболонка виконана із потовщенням стінок з внутрішньої сторони біметалевої оболонки безпосередньо в носику головної оживальної частини і в районі переходу оживальної частини кулі у ведучу, що утворює кільце на внутрішній стінці оболонки. Товщина стінки оболонки між потовщенням стінок оболонки у носику і кільцем на внутрішній стінці оболонки менша, ніж у її центральній ведучій частині, а також металевий сердечник виконаний у вигляді стакана, направленого відкритою частиною до носика кулі. UA 84994 U (12) UA 84994 U UA 84994 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до боєприпасів стрілецької автоматичної зброї, а саме до куль, призначених для ураження живої сили, об'єктів і техніки захищеної і не захищеної індивідуальними засобами захисту, в тому числі у касках і бронежилетах, у польових укриттях легкого типу, вогневих точках, у легкоброньованій військовій техніці, винищення неброньованих і легкоброньованих об'єктів військової техніки, а також інших броньованих цілей переважно з композитним броньовим захистом. Відома пістолетна куля [1] відповідно до патенту РФ RU № 2147368, МПК F42B 30/02, 12/06, опубліковано 10.04.2000 р. Дана куля калібру 9 мм, призначена для стрільби з пістолета Макарова, містить оболонку у вигляді склянки і сталевий загартований сердечник з плоскою вершиною, що має головну, ведучу і хвостову частини і встановлений з виступом головної частини за відкритий торець оболонки. Сердечник кулі закріплений безпосередньо в оболонці одним або кількома профільними пасками, розташованими на провідній частині сердечника, причому зовнішній діаметр пасків перевищує внутрішній діаметр оболонки. Заявлені також масові та геометричні параметри кулі. Відома також куля для патронів стрілецької зброї [2], захищена патентом РФ RU № 2156951 С1 "Куля для патронів стрілецької зброї", МПК F42B 12/06, 30/02, опубліковано 27.09.2000 р. Заявлені конструктивні форми і геометричні параметри кулі. Відомий 5,45 мм патрон з бронебійною кулею, індекс 7Н22. Куля до даного патрона [3] захищена патентом РФ RU № 2072507 "Куля для патронів стрілецької зброї", МПК F42B 30/02, опубліковано 27.01.1997 р. Заявлені конструктивні форми і геометричні параметри кулі. Кулі всіх трьох вищеназваних патронів складаються з трьох елементів: оболонки, сталевого сердечника і свинцевої сорочки, розміщеної між оболонкою і сердечником. Загальним недоліком цих куль є те, що ураження перепони здійснюється міцним сердечником, що виходить з оболонки кулі після її руйнування при зустрічі з перешкодою, однак при ураженні композитнихброньованих цілей, броня яких складається з міцних вуглеволоконних ниток, зв'язаних між собою полімерними смолами, їх кінетична енергія розподіляється міцними вуглеволокнами на велику площу, що істотно знижує їх ефективність по пробиванню перепони і ураженню цілі. Відомий снаряд [4], патент США N 5035183 кл. F 42 В, 8/14, що має головну частину у вигляді тонкостінної оболонки, в якій розміщена рідина, що витікає при руйнуванні оболонки, руйнування оболонки відбувається при зустрічі з перешкодою. Відомий наконечник кулі [5], патент Японії N 3-110399, кл. F 42 В, 12/46, опубліковано у 1991 році, виконаний у вигляді циліндра, у якому встановлений виступаючий поршень із сопловими отворами, закритими мембраною. Порожниста частина циліндра заповнена рідиною. На виступаючій частині поршня виконаний кільцевий виступ. Відома "Головна частина кулі" [6], захищена патентом РФ RU 2097677 С1, МПК F42B30/02, F42B12/36, опубліковано 27.11.1997, яка має порожнину, заповнену рідиною і закриту поршнем, виступаючим із кулі, та виготовлена з еластичного матеріалу, переважно з гуми. Порожнина виконана двоступеневою, у першому ступені розміщений поршень, а діаметр другого ступеня більше діаметра поршня. Виступаюча частина поршня виконана у вигляді зрізаного конуса, оберненого вершиною вперед, з висотою, що перевищує глибину другого ступеня порожнини. Загальна довжина поршня не перевищує глибину всієї порожнини. На вході в перший ступінь порожнини виконаний кільцевий виступ, який сполучається з кільцевою канавкою на поршні. Загальними недоліками цього снаряду, наконечника кулі і головної частини кулі є те, що вони не призначені для ураження перепони, а тільки для маркування викинутою рідиною місця ураження, оскільки зруйновані уламки оболонки, маючи малу масу, легко затримуються броньовим захистом і тим більше бронею композитного типу. Так само відома вибрана за прототип, куля патрона для нарізної стрілецької зброї [7], захищена патентом РФ RU 2398179 С1 "Куля патрона для нарізної стрілецької зброї", МПК F42B12/04 F42B14/00, номер заявки 2008151004/02, дата подачі заявки 24.12.2008 р., дата публікації 27.08.2010 p., автори Зіновкін В. І., Нікольський Б. С, Масляєв Н. М., Захарьящев В. В., Єгоров А. Ф., Леженіна Г. Н., патентовласник Відкрите акціонерне товариство "Конструкторське бюро автоматичних ліній ім. Л.Н. Кошкіна", що має головну оживальну частину, ведучу частину і хвостову частину, виконану у вигляді зрізаного конуса, що звужується до заднього торця, і містить біметалеву оболонку, виконану відкритою з торця хвостової частини кулі, і сталевий сердечник, що відрізняється тим, що куля виконана двоелементною з розміщенням сердечника безпосередньо в біметалевій оболонці з натягом, на бічній поверхні сердечника виконаний профільний поясок з поздовжніми канавками, розміщений частково на оживальній частині сердечника і частково продовжений на його ведучу частину, при цьому решта ведучої частини сердечника виконана циліндричною і розташована із зазором між нею і внутрішньою поверхнею оболонки, заявлені також геометричні параметри кулі. Куля саме цього 1 UA 84994 U 5 10 15 20 25 30 35 40 45 50 55 60 патрона взята за прототип, так як має найбільшу кількість спільних ознак із пропонованим рішенням. Недоліком цієї кулі для нарізної стрілецької зброї є те, що незважаючи на конструктивні рішення, пов'язані з підвищенням ефективності ураження цілі, а саме виключення свинцевої сорочки, що дозволяє при заданому калібрі кулі збільшити діаметр її сердечника, тим самим і його кінетичну енергію, при тому ж самому пороховому заряді патрона, ураження цілі здійснюється міцним металевим сердечником, що виходять з оболонки кулі після її руйнування при зустрічі з перешкодою, однак при ураженні композитних броньованих цілей, броня яких складається з міцних вуглеволоконних ниток, зв'язаних між собою полімерними смолами, кінетична енергія сердечника розподіляється міцними вуглеволокнами на велику площу, що істотно знижує ефективність кулі по пробиванню перепони і ураженню цілі. В основу корисної моделі поставлено задачу розширення функціональних можливостей боєприпасів стрілецької автоматичної зброї, а саме куль, призначених для ураження живої сили, об'єктів і техніки захищеної і не захищеної індивідуальними засобами захисту, в тому числі у касках і бронежилетах, у польових укриттях легкого типу, вогневих точках, у легкоброньованій військовій техніці, винищення неброньованих і легкоброньованих об'єктів військової техніки, а також інших броньованих цілей переважно з композитним броньовим захистом, у якому введення нових конструктивних елементів та зв'язків забезпечувало б створення кулі, придатної для ураження живої сили, об'єктів і техніки, захищених індивідуальними засобами захисту, в тому числі у касках і бронежилетах, у польових укриттях легкого типу, вогневих точках, у легкоброньованій військовій техніці, а також інших броньованих цілей переважно з композитним броньовим захистом. Суть корисної моделі полягає у тому, що поставлена задача вирішується тим, що гідродинамічна куля бронебійного типу, яка має головну оживальну частину, ведучу частину і хвостову частину, виконану у вигляді зрізаного конуса, який звужується до заднього торця, і яка має біметалеву оболонку, виконану відкритою з торця хвостової частини кулі, і металевий сердечник, розташований безпосередньо в біметалевій оболонці з натягом, яка відрізняється тим, що біметалева оболонка виконана із потовщенням стінок з внутрішньої сторони біметалевої оболонки безпосередньо в носику головної оживальної частини і в районі переходу оживальної частини кулі у ведучу, що утворює кільце на внутрішній стінці оболонки, причому товщина стінки оболонки між потовщенням стінок оболонки у носику і кільцем на внутрішній стінці оболонки менша, ніж у її центральній ведучій частині, а також металевий сердечник виконаний у вигляді стакана, направленого відкритою частиною до носика кулі, причому передньою своєю частиною він упертий у кільце на внутрішній стінці оболонки в районі переходу оживальної частини кулі у ведучу, і виконаний із спрофільованим з внутрішньої сторони дном таким чином, що підвищення дна Нді відносно центральної точки дна на кожному з радіусів дна Rді до максимального радіуса дна Rдм підпорядковане залежності 2 Нді=(А*(Rді/Rдм+Г) +Б*(Rді/Rдм+Д)+В)*Rдм, де коефіцієнти А, Б, В, Г, Д задані у межах від -10 до 10, а внутрішня порожнина кулі утворена біметалевою оболонкою і металевим сердечником, виконаним у вигляді стакана, направленого відкритою частиною до носика кулі, і заповненого рідиною, на основі суміші вуглеводневих сполук у рідкому та гелеподібному за нормальних умов стані переважно машинної оливи із загущувачем типу літолу чи солідолу. При цьому враховувалось, що композиційний матеріал являє собою штучно створений неоднорідний суцільний матеріал, що складається з двох або більше компонентів з чіткою границею розділу між ними. У більшості композитів, за винятком шаруватих, компоненти можна розділити на матрицю і включені до неї армуючі елементи. У композитах армуючі елементи зазвичай забезпечують необхідні механічні характеристики матеріалу (міцність, жорсткість і т.д.), а матриця (або сполучник) забезпечує спільну роботу армуючих елементів і захист їх від механічних пошкоджень і агресивного хімічного середовища. Механічна поведінка композиції визначається співвідношенням властивостей армуючих елементів і матриці, а також міцністю зв'язку між ними. Ефективність і працездатність матеріалу залежать від вибору вихідних компонентів і технології їх поєднання, покликаної забезпечити міцний зв'язок між компонентами при збереженні їх первісних характеристик. У результаті сполучення армуючих елементів і матриці утворюється комплекс властивостей композиту, що не тільки відображає вихідні характеристики його компонентів, але і включає властивості, якими ізольовані компоненти не володіють. Зокрема, наявність границь розділу між армуючим елементами і матрицею істотно підвищує тріщиностійкість матеріалу, і в композитах, на відміну від однорідних металів, підвищення статичної міцності призводить не до зниження, а, як правило, до підвищення характеристик в'язкості руйнування, враховується також те, що границя розділу між армувальними елементами і матрицею є неоднорідною пористою найменш міцною у матеріалі 2 UA 84994 U 5 10 15 20 25 30 35 40 45 50 55 60 зоною. На зовнішній поверхні композитного матеріалу найчастіше нанесений декоративний шар із матеріалу матриці, який не впливає на його сумарну міцність а тільки підвищує стійкість матеріалу до агресивного хімічного середовища [8, 9]. Враховувалось також, що при потраплянні потоку чи краплин суміші вуглеводневих сполук рідкого та гелеподібного за нормальних умов стану переважно машинної оливи з загущувачем типу літолу чи солідолу, і її гальмування поверхнею композитної броньової пластини, згідно з законом Бернуллі [10] викликає у зоні гальмування цієї рідини тиск у декілька тисяч атмосфер при типових швидкостях польоту кулі і різке зростання температури [11]. При високій температурі і тиску вуглеводні розпадаються на вуглець і водень у аналогічному термічному крекінгу процесі [12, сторінка 472]. Водень під високим тиском, є самим легким газом, має найбільшу швидкість дифузії, швидше всіх інших газів розповсюджується у середовищі іншої речовини і проходить через різного роду перегородки, особливо велика його здатність до дифузії при підвищеному тиску і високих температурах [12, сторінка 344], що якраз і виникає у розглядуваному випадку, рухаючись у потоці по щілинах між волокнами композитного матеріалу і зв'язуючого їх полімеру, що супроводжується руйнуванням зв'язків між ними і розширенням каналів, руйнуванням композитної броні. Додатково водень окислюється киснем, який присутній у структурі полімеру композиту, що викликає у свою чергу підвищення температури і тиску всередині композитної броні, що руйнує її структуру. В свою чергу при високій температурі і тиску вуглець переструктуровується у мікрокристали, які мають структуру тривимірної тетраедричної сітки алмазоподібного типу чи нитковидних кристалів типу "вусів", практично позбавлену дефектів і яка має дуже високу міцність [12, сторінка 433], які, рухаючись у потоці по щілинах між волокнами композитного матеріалу і зв'язуючого їх полімеру, додатково руйнують зв'язки між ними і розширюють канали, руйнуючи композитну броню. Таким чином, водень разом з кристалами вуглецю просочується крізь композитну броню по границі між армувальними елементами і матрицею, що є неоднорідною пористою і найменш міцною у матеріалі композиту зоною, і викидається з протилежної сторони, утворюючи високошвидкісний і високотемпературний струмінь. За рахунок того, що у зоні виходу цього високошвидкісного і високотемпературного струменя водню присутній кисень повітря, струмінь самозаймається, і виникаючий високошвидкісний високотемпературний палаючий струмінь водню із фрагментами згораючого вуглецю вражає живу силу, інші об'єкти та цілі за цим композитним броньовим захистом. Вищезазначене і визначило розробку конструкції запропонованої гідродинамічної кулі бронебійного типу. На фіг. 1 представлена конструкція запропонованої гідродинамічної кулі бронебійного типу і переріз композитного броньового захисту. На фіг. 2 і фіг. 3 показані схеми дії запропонованої гідродинамічної кулі бронебійного типу і відповідно процеси руйнування композитного броньового захисту в момент руйнування зовнішнього декоративного покриття і прошивання композитного броньового захисту високотемпературним водневим струменем по границі між армуючими елементами і матрицею з утворенням високошвидкісного високотемпературного палаючого струменя водню з фрагментами згораючого вуглецю, що вражає живу силу, об'єкти та цілі за композитним броньовим захистом. На фіг. 1, фіг. 2 і фіг. 3 цифрами і буквами позначено: 1 - біметалева оболонка, яка виконана відкритою з торця хвостової частини кулі; 2 - головна оживальна частина кулі; 3 - ведуча частина кулі; 4 - хвостова частина кулі, виконана у вигляді зрізаного конуса, який звужується до заднього торця кулі; 5 - металевий сердечник, розташований безпосередньо в біметалевій оболонці 1 з натягом, виконаний у вигляді склянки, направленої відкритою частиною до носика кулі, причому передньою своєю частиною він впирається у кільце 7 на внутрішній стінці оболонки в районі переходу головної оживальної частини кулі 2 у ведучу частину кулі 3 і має спрофільоване з внутрішньої сторони дно 8; 6 - потовщення стінок з внутрішньої сторони біметалевої оболонки 1 безпосередньо в носику головної оживальної частини кулі 2; 7 - кільце на внутрішній стінці оболонки 1 у кінці головної оживальної частини кулі 2, утворене потовщенням стінок з внутрішньої сторони біметалевої оболонки 1 в районі переходу головної оживальної частини кулі 2 у ведучу частину кулі 3; 8 - спрофільоване дно металевого сердечника 5, виконаного у вигляді стакана, направленого відкритою частиною до носика кулі, причому дно спрофільоване таким чином, що підвищення дна Нді відносно центральної точки дна на кожному з радіусів дна Rді до максимального радіуса дна Rдм підпорядковане залежності 3 UA 84994 U 2 5 10 15 20 25 30 35 40 45 50 55 60 Нді=(А*(Rді/Rдм+Г) +Б*(Rді/Rдм+Д)+В)*Rдм, де коефіцієнти А, Б, В, Г, Д задані у межах від -10 до 10; 9 - внутрішня порожнина кулі, утворена біметалевою оболонкою 1 і металевим сердечником 5, виконаним у вигляді стакана, направленого відкритою частиною до носика кулі, заповнений рідиною, що являє собою суміш вуглеводневих сполук рідкого та гелеподібного за нормальних умов стану переважно машинної оливи з загущувачем типу літолу чи солідолу; 10 - повздовжня вісь польоту кулі; 11 - композитна броня; 12 - армуючі елементи композитної броні 11; 13 - полімерна матриця (або сполучник), що забезпечує спільну роботу армуючих елементів 12 композитної броні 11; 14 - декоративний шар з матеріалу матриці, що забезпечує захист армуючих елементів 12 композитної броні 11 від агресивного хімічного середовища; 15 - напрямок руху водню, що просочується через композитну броню 11 по границях розділу між армуючим елементами 12 і полімерною матрицею 13, що є неоднорідною пористою найменш міцною у матеріалі композиту зоною; 16 - високошвидкісний високотемпературний палаючий струмінь водню з фрагментами згораючого вуглецю, що вражає живу силу, інші об'єкти та цілі за композитним броньовим захистом з композитної броні 11; 17 - напрямок руху рідини у внутрішній порожнині 9 кулі при попаданні кулі у перешкоду; 18 - додатковий напрямок руху рідини у внутрішній порожнині 9 кулі при попаданні кулі у перешкоду, за рахунок підштовхування її спрофільованим дном 8 металевого сердечника 5, виконаного у вигляді стакана, направленого відкритою частиною до носика кулі; Тспчо - товщина стінки передньої частини оболонки; Тсцчо - товщина стінки центральної частини оболонки; Тсс - товщина стінки металевого сердечника 5, виконаного у вигляді стакана, направленого відкритою частиною до носика кулі; Ттд - точка спрофільованого дна 8 металевого сердечника 5, виконаного у вигляді стакана, направленого відкритою частиною до носика кулі, де розраховується підвищення дна Нді; Нді - підвищення дна відносно центральної точки дна Цтд на кожному з радіусів Rді дна 8 металевого сердечника 5, виконаного у вигляді стакана, направленого відкритою частиною до носика кулі, до максимального радіуса дна Rдм; Rді - радіус дна 8 металевого сердечника 5, виконаного у вигляді стакана, направленого відкритою частиною до носика кулі, де розраховується підвищення дна Нді відносно центральної точки дна Цтд на кожному з радіусів; Rдм - максимальний радіус дна 8 металевого сердечника 5, виконаного у вигляді стакана, направленого відкритою частиною до носика кулі; Цтд - центральна точка спрофільованого дна 8 металевого сердечника 5, виконаного у вигляді стакана, направленого відкритою частиною до носика кулі, на повздовжній осі польоту кулі 10. Гідродинамічна куля бронебійного типу, яка показана на фіг. 1, має головну оживальну частину 2, ведучу частину 3 і хвостову частину 4, виконану у вигляді зрізаного конуса, який звужується до заднього торця, складається з біметалевої оболонки 1, виконаної відкритою з торця хвостової частини 4 кулі, виконаної із потовщенням стінок з внутрішньої сторони біметалевої оболонки безпосередньо в носику 6 головної оживальної частини 2 і в районі переходу оживальної частини 2 кулі у ведучу 3, що утворює кільце 7 на внутрішній стінці оболонки 1, причому товщина стінки оболонки між потовщенням стінок оболонки у носику і кільцем на внутрішній стінці оболонки Тспчо менша, ніж у її центральній ведучій частині Тсцчо, металевого сердечника 5, розташованого безпосередньо в біметалевій оболонці 1 з натягом і який виконаний у вигляді стакана, направленого відкритою частиною до носика кулі, причому передньою своєю частиною він упирається у кільце 7 на внутрішній стінці оболонки в районі переходу оживальної частини кулі 2 у ведучу 3 і має спрофільоване з внутрішньої сторони дно 8 таким чином, що підвищення дна Нді у відповідній точці дна Ттд відносно центральної точки дна Цтд на кожному з радіусів дна Rді до максимального радіуса дна Rдм підпорядковується 2 залежності Нді=(А*(Rді/Rдм+Г) +Б*(Rді/Rдм+Д)+В)*Rдм, де коефіцієнти А, Б, В, Г, Д лежать у межах від -10 до 10, а внутрішня порожнина кулі 9 утворена біметалевою оболонкою 1 і металевим сердечником 5, виконаним у вигляді стакана, направленого відкритою частиною до носика кулі, заповнена рідиною, що являє собою суміш вуглеводневих сполук рідкого та гелеподібного за нормальних умов стану переважно машинної оливи з загущувачем типу літолу чи солідолу. 4 UA 84994 U 5 10 15 20 25 30 35 40 45 50 55 60 Гідродинамічна куля бронебійного типу працює таким чином, як це показано на фіг. 2. і фіг. 3. Гідродинамічна куля бронебійного типу летить вздовж повздовжньої осі польоту кулі 10 і при зустрічі з перешкодою з композитної броні 11, як це показано на фіг. 2, руйнує потовщенням стінок 6 з внутрішньої сторони біметалевої оболонки 1 безпосередньо в носику головної оживальної частини кулі 2 декоративний шар з матеріалу матриці 14, який забезпечує захист армувальних елементів 12 композитної броні 11 від агресивного хімічного середовища, відкриваючи армувальні елементи 12 композитної броні 11, а біметалева оболонка 1 у головній оживальній частині кулі 2 руйнується і відкриває доступ до відкритих армувальних елементів 12 композитної броні 11 рідині, що являє собою суміш вуглеводневих сполук рідкого та гелеподібного за нормальних умов стану переважно машинної оливи з загущувачем типу літолу чи солідолу, яка була розташована у внутрішній порожнині 9 кулі, яка утворена біметалевою оболонкою 1 і металевим сердечником 5, виконаним у вигляді стакана, направленого відкритою частиною до носика кулі. Рідина у внутрішній порожнині 9 кулі, рухаючись по напрямкам руху рідини 17, як це показано на фіг. 2, у внутрішній порожнині 9 кулі при попаданні кулі у перешкоду досягає до відкритих армувальних елементів 12 композитної броні 11, де гальмується поверхнею композитної броньової пластини, і де згідно з законом Бернуллі [10] викликає у зоні гальмування цієї рідини тиск у декілька тисяч атмосфер при типових швидкостях польоту кулі і різке зростання температури [11]. При високій температурі і тиску вуглеводні, з яких складається рідина, що являє собою суміш вуглеводневих сполук рідкого та гелеподібного за нормальних умов стану переважно машинної оливи з загущувачем типа літолу чи солідолу, розташована у внутрішній порожнині 9 кулі, утвореній біметалевою оболонкою 1 і металевим сердечником 5, виконаним у вигляді стакана, направленого відкритою частиною до носика кулі, розпадаються на вуглець і водень у аналогічному термічному крекінгу процесі [12, сторінка 472]. Водень під високим тиском, є самим легким газом, має найбільшу швидкість дифузії, швидше всіх інших газів розповсюджується у середовищі іншої речовини і проходить через різного роду перегородки, особливо велика його здатність до дифузії при підвищеному тиску і високих температурах [12, сторінка 344], що якраз і виникає у розглядуваному випадку, рухається у потоці по щілинам між волокнами композитного матеріалу і зв'язуючого їх полімеру, чим викликає руйнування зв'язків між ними і розширення каналів, руйнування композитної броні, як це показано на фіг. 2, де стрілками показано напрямок руху 15 через композитну броню 11 водню, що просочується, по границях розділу між армувальними елементами 12 і полімерною матрицею 13, що є неоднорідною пористою найменш міцною у матеріалі композиту зоною. Додатково водень окислюється киснем, який присутній у структурі полімеру композиту, що викликає у свою чергу підвищення температури і тиску всередині композитної броні, що руйнує її структуру. В свою чергу при високій температурі і тиску вуглець переструктурується у мікрокристали, які мають структуру тривимірної тетраедричної сітки алмазоподібного типу чи нитковидних кристалів типу "вусів", практично позбавлену дефектів і яка має дуже високу міцність [12, сторінка 433], які, рухаючись у потоці по напрямкам руху 15 водню, який просочується через композитну броню 11 по границях розділу між армувальними елементами 12 і полімерною матрицею 13, що є неоднорідною пористою найменш міцною у матеріалі композиту зоною, і по щілинах між волокнами композитного матеріалу і зв'язуючого їх полімеру, внаслідок чого додатково руйнуються зв'язки між ними і розширюються канали, руйнуючи композитну броню. Таким чином, водень разом з кристалами вуглецю просочується крізь композитну броню 11 по границі між армуючими елементами 12 і матрицею 13, що є неоднорідною пористою і найменш міцною у матеріалі композиту зоною, і викидається з протилежної сторони, утворюючи високошвидкісний і високотемпературний струмінь водню 16. За рахунок того, що у зоні виходу цього високошвидкісного і високотемпературного струменя водню присутній кисень повітря, струмінь самозаймається і виникаючий високошвидкісний високотемпературний палаючий струмінь водню 16 з фрагментами згораючого вуглецю вражає живу силу, об'єкти та цілі за цим композитним броньовим захистом. Зминання стінки біметалевої оболонки 1 між потовщенням стінок оболонки у носику 6 головної оживальної частини кулі 2 і кільцем 7 на внутрішній стінці оболонки, товщина Тспчо якої менша, ніж у її центральній ведучій частині Тсцчо, а також додаткове переміщення металевого сердечника 5, виконаного у вигляді стакана, направленого відкритою частиною до носика кулі, який передньою своєю частиною впирається у кільце 7 на внутрішній стінці оболонки в районі переходу оживальної частини кулі 2 у ведучу частину кулі 3 і має спрофільоване з внутрішньої сторони дно 8 таким чином, що підвищення дна Нді відносно центральної точки дна на кожному з радіусів дна Rді до максимального радіуса дна Rдм 5 UA 84994 U 2 5 10 15 20 25 30 35 40 45 50 55 підпорядковане залежності Нді=(А*(Rді/Rдм+Г) +Б*(Rді/Rдм+Д)+В)*Rдм, де коефіцієнти А, Б, В, Г, Д задані у межах від -10 до 10, утримуючи товстою стінкою Тсс рідину, що являє собою суміш вуглеводневих сполук рідкого та гелеподібного за нормальних умов стану переважно машинної оливи з загущувачем типу літолу чи солідолу, додатково штовхає рідину вперед по додатковому напрямку 18 руху рідини у внутрішній порожнині 9 кулі при попаданні кулі у перешкоду, за рахунок підштовхування її спрофільованим дном 8 металевого сердечника 5, виконаного у вигляді склянки, направленої відкритою частиною до носика кулі, викликаючи її стиснення, що додатково підсилює відповідний руйнуючий композитну броню ефект. Гідродинамічна куля бронебійного типу дає змогу вражати живу силу, об'єкти і техніку, захищені і не захищені індивідуальними засобами захисту, у тому числі і сучасними вуглекомпозитними касками і бронежилетами, у польових композитних укриттях легкого типу, композитоброньованій військовій техніці, у тому числі літаки і вертольоти, а так само інші броньовані цілі переважно з композитним броньовим захистом. Використання полімерів, алюмінієвих, магнієвих, бронзових сплавів та немагнітної нержавіючої сталі, благородних металів і незбагаченого урану для виготовлення елементів конструкції гідродинамічної кулі бронебійного типу, у тому числі синтетичних і напівсинтетичних вуглеводневих сполук для її заповнення, забезпечує відмінні тактичні характеристики виробу. Геометричні параметри гідродинамічної кулі бронебійного типу дозволяють застосовувати її для ураження броньованих цілей переважно з композитним броньовим захистом як з легкої, так і важкої зброї, у тому числі короткоствольної і гладкоствольної. Джерела інформації: 1. Патент RU № 2147368 С1, "ПИСТОЛЕТНАЯ ПУЛЯ", МПК F42B 30/02, 12/06, Номер заявки 97116072/02. Дата подачи заявки: 17.09.1997. Дата публикации: 10.04.2000 г. Авторы: Бабиков О.Л., Добрынин П.Я., Жигулина З.С., Калинин С.А., Козюрин В.П., Ларин В.Н., Масликов А.Т., Ульянин Н.Я., Знахурко В.Α., Коваль В.Н.. Патентообладатель: Открытое акционерное общество Новосибирский завод низковольтной аппаратуры - аналог. 2. Патент RU № 2156951 С1, "Пуля для патронов стрелкового оружия", МПК F42B 30/02, 12/06; Номер заявки 99124774/02. Дата подачи заявки: 30.11.1999. Дата публикации: 27.09.2000 г. Авторы: Добрынин П.Я., Козюрин В.П., Ульянин Н.Я., Некрасов И.О., Знахурко В.А., Бобров В.М., Зубачев В.И., Щитов В.Н., Хиникадзе А.В. Патентообладатель: Центральный научноисследовательский институт точного машиностроения, Открытое акционерное общество "Новосибирский завод низковольтной аппаратуры" - аналог. 3. Патент RU № 2072507 С1, "Пуля для патронов стрелкового оружия", МПК F42B 30/02, Номер заявки 93031582/08. Дата подачи заявки: 15.06.1993. Дата публикации: 27.01.1997 г. Авторы: Веронский Д.И., Веронский И.Д., Гуревич Ю.И., Захарьящев В.В., Калинин С.А., Колодяжный А.В., Кулагин П.С., Орехов В.А., Ручкин Б.А., Блохин В.Н.. Патентообладатель: Акционерное общество "Барнаульский станкостроительный завод" - аналог. 4. Патент США N 5035183 кл. F 42 В, 8/14 - аналог. 5. Патент Японии N 3-110399, кл. F 42 В, 12/46, 1991 - аналог. 6. Патент RU 2097677 С1, "ГОЛОВНАЯ ЧАСТЬ ПУЛИ", МПК F42B30/02, F42B12/36, Номер заявки 95100624/02. Дата подачи заявки: 17.01.1995. Дата публикации: 27.11.1997 г. Авторы: Рудометов И.В., Панов A.M., Королев В.М., Клочков В.Д., Зеленко В.К. Патентообладатель: Конструкторское бюро приборостроения. - аналог. 7. Патент RU 2398179 С1 "ПУЛЯ ПАТРОНА ДЛЯ НАРЕЗНОГО СТРЕЛКОВОГО ОРУЖИЯ", МПК F42B12/04 F42B14/00, Номер заявки 2008151004/02. Дата подачи заявки: 24.12.2008. Дата публикации: 27.08.2010 г. Авторы: Зиновкин Вячеслав Иванович (RU), Никольский Борис Сергеевич (RU), Масляев Николай Михайлович (RU), Захарьящев Валерий Васильевич (RU), Егоров Александр Федорович (RU), Леженина Галина Николаевна (RU). Патентообладатель: Открытое акционерное общество "Конструкторское бюро автоматических линий им. Л.Н. Кошкина" (RU). - прототип. 8. Карпинос Д. М. Композиционные материалы. Справочник. - Киев, Наукова думка, 1985.588 с. 9. Васильєв В. В. Механика конструкций из композиционных материалов. - Μ.: Машиностроение, 1988.-272 с. 10. Аэрогидромеханика/Под общей ред. А.М. Мхитаряна. М.: Машиностроение, 1984. 352 с. 11. Николаев Л.Ф. Аэродинамика и динамика полета транспортных самолетов: Учеб. для вузов. - М.: Транспорт, 1990. - с. 392. 12. Глинка Н.Л. Общая химия: Учебное пособие для вузов.-20-е изд., испр./Под ред. Рабиновича В.А. - Л.: Химия, 1979.-720 с. 60 6 UA 84994 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 Гідродинамічна куля бронебійного типу, яка має головну оживальну частину, ведучу частину і хвостову частину, виконану у вигляді зрізаного конуса, який звужується до заднього торця, і яка має біметалеву оболонку, виконану відкритою з торця хвостової частини кулі, і металевий сердечник, розташований безпосередньо в біметалевій оболонці з натягом, яка відрізняється тим, що біметалева оболонка виконана із потовщенням стінок з внутрішньої сторони біметалевої оболонки безпосередньо в носику головної оживальної частини і в районі переходу оживальної частини кулі у ведучу, що утворює кільце на внутрішній стінці оболонки, причому товщина стінки оболонки між потовщенням стінок оболонки у носику і кільцем на внутрішній стінці оболонки менша, ніж у її центральній ведучій частині, а також металевий сердечник виконаний у вигляді стакана, направленого відкритою частиною до носика кулі, причому передньою своєю частиною він упертий у кільце на внутрішній стінці оболонки в районі переходу оживальної частини кулі у ведучу, і виконаний із спрофільованим з внутрішньої сторони дном таким чином, що підвищення дна Нді відносно центральної точки дна на кожному з радіусів дна Rді до максимального радіуса дна Rдм підпорядковане залежності 2 Нді=(А*(Rді/Rдм+Г) +Б*(Rді/Rдм+Д)+В)*Rдм, де коефіцієнти А, Б, В, Г, Д задані у межах від -10 до 10, а внутрішня порожнина кулі утворена біметалевою оболонкою і металевим сердечником, виконаним у вигляді стакана, направленого відкритою частиною до носика кулі, і заповнена рідиною, на основі суміші вуглеводневих сполук у рідкому та гелеподібному за нормальних умов стані переважно машинної оливи із згущувачем типу літолу чи солідолу. 7 UA 84994 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
