Аспіраційна система колодопиляльних верстатів з пилковим супортом

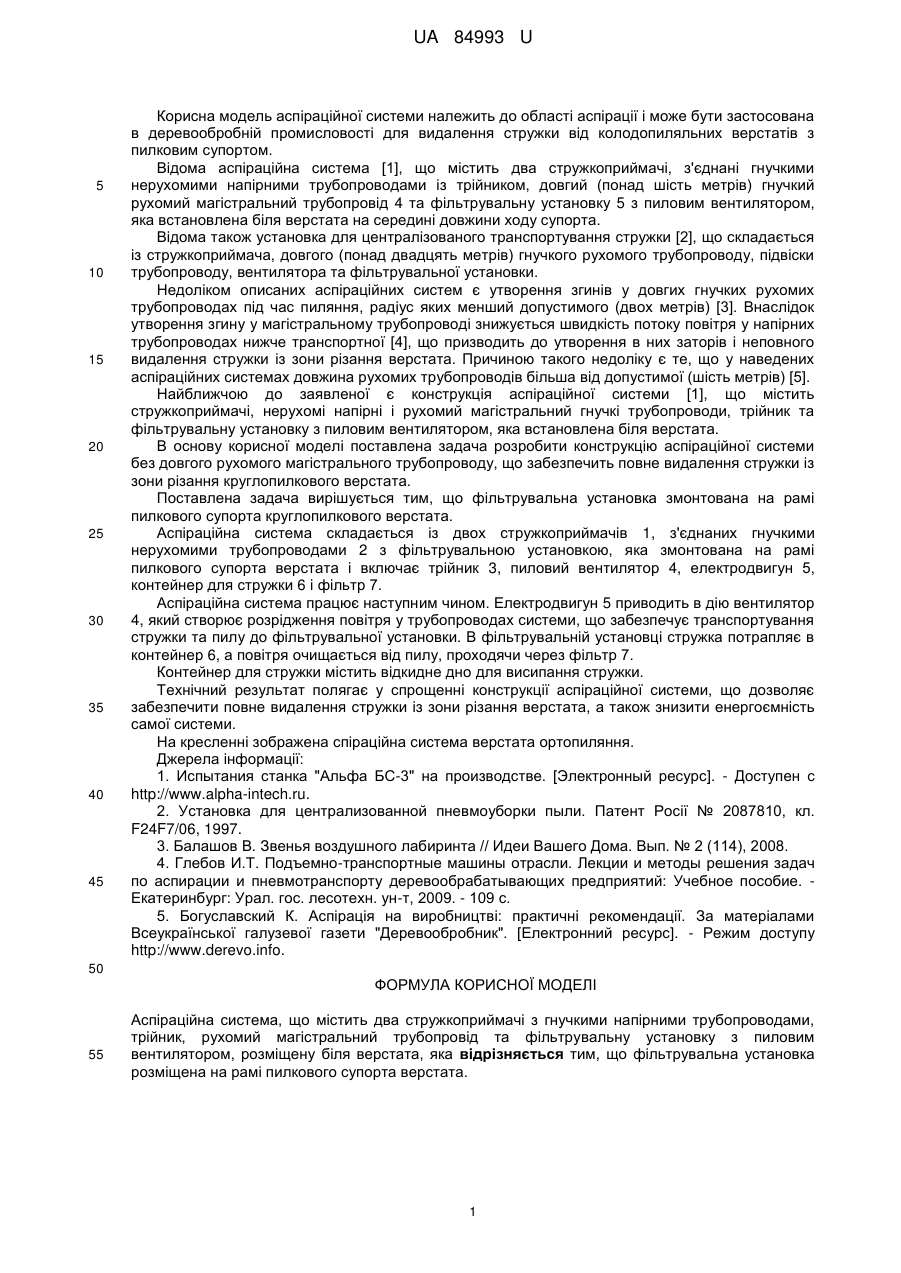

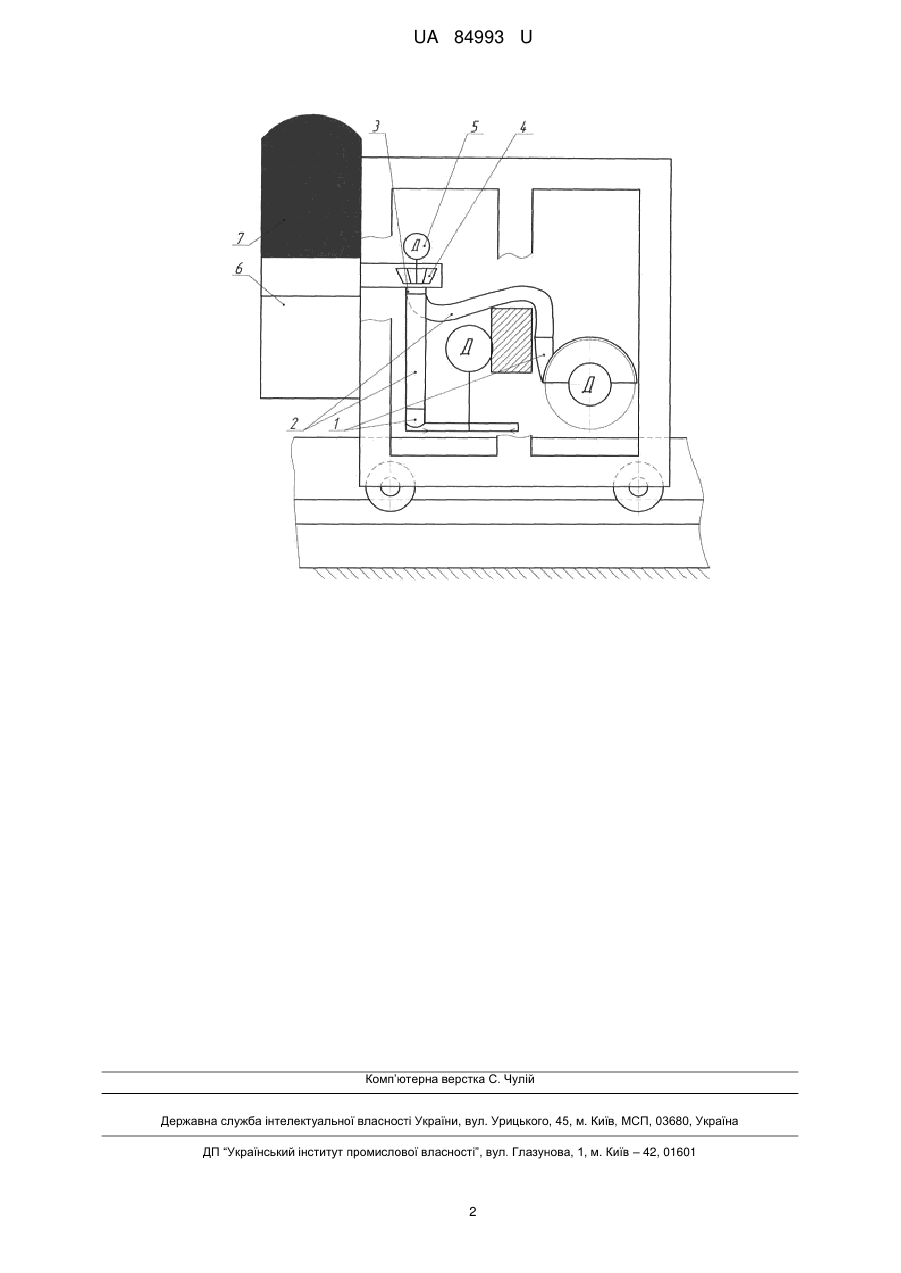

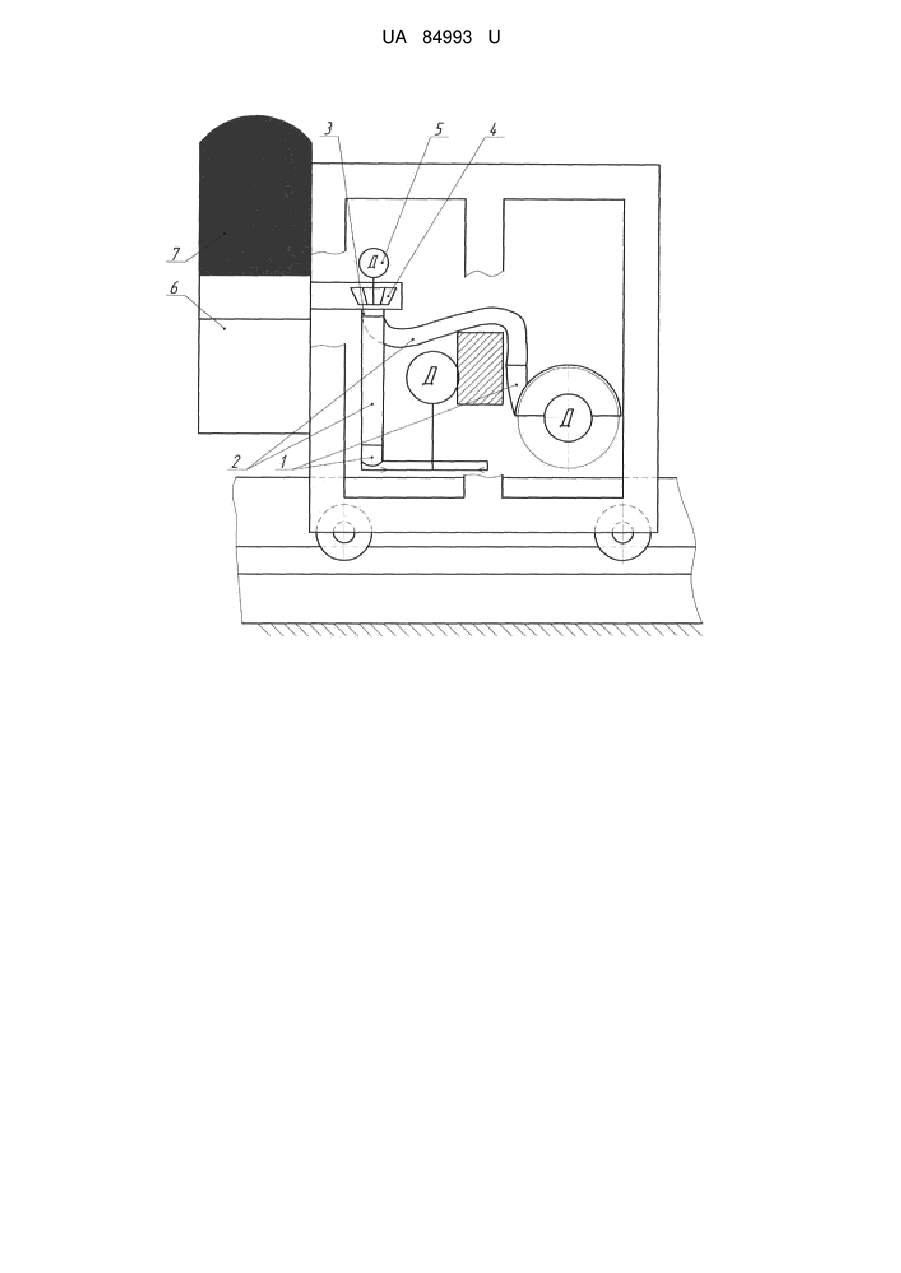

Реферат: Аспіраційна система містить два стружкоприймачі з гнучкими напірними трубопроводами, трійник, рухомий магістральний трубопровід та фільтрувальну установку з пиловим вентилятором, розміщену біля верстата на рамі пилкового супорта верстата. UA 84993 U (54) АСПІРАЦІЙНА СИСТЕМА КОЛОДОПИЛЯЛЬНИХ ВЕРСТАТІВ З ПИЛКОВИМ СУПОРТОМ UA 84993 U UA 84993 U 5 10 15 20 25 30 35 40 45 Корисна модель аспіраційної системи належить до області аспірації і може бути застосована в деревообробній промисловості для видалення стружки від колодопиляльних верстатів з пилковим супортом. Відома аспіраційна система [1], що містить два стружкоприймачі, з'єднані гнучкими нерухомими напірними трубопроводами із трійником, довгий (понад шість метрів) гнучкий рухомий магістральний трубопровід 4 та фільтрувальну установку 5 з пиловим вентилятором, яка встановлена біля верстата на середині довжини ходу супорта. Відома також установка для централізованого транспортування стружки [2], що складається із стружкоприймача, довгого (понад двадцять метрів) гнучкого рухомого трубопроводу, підвіски трубопроводу, вентилятора та фільтрувальної установки. Недоліком описаних аспіраційних систем є утворення згинів у довгих гнучких рухомих трубопроводах під час пиляння, радіус яких менший допустимого (двох метрів) [3]. Внаслідок утворення згину у магістральному трубопроводі знижується швидкість потоку повітря у напірних трубопроводах нижче транспортної [4], що призводить до утворення в них заторів і неповного видалення стружки із зони різання верстата. Причиною такого недоліку є те, що у наведених аспіраційних системах довжина рухомих трубопроводів більша від допустимої (шість метрів) [5]. Найближчою до заявленої є конструкція аспіраційної системи [1], що містить стружкоприймачі, нерухомі напірні і рухомий магістральний гнучкі трубопроводи, трійник та фільтрувальну установку з пиловим вентилятором, яка встановлена біля верстата. В основу корисної моделі поставлена задача розробити конструкцію аспіраційної системи без довгого рухомого магістрального трубопроводу, що забезпечить повне видалення стружки із зони різання круглопилкового верстата. Поставлена задача вирішується тим, що фільтрувальна установка змонтована на рамі пилкового супорта круглопилкового верстата. Аспіраційна система складається із двох стружкоприймачів 1, з'єднаних гнучкими нерухомими трубопроводами 2 з фільтрувальною установкою, яка змонтована на рамі пилкового супорта верстата і включає трійник 3, пиловий вентилятор 4, електродвигун 5, контейнер для стружки 6 і фільтр 7. Аспіраційна система працює наступним чином. Електродвигун 5 приводить в дію вентилятор 4, який створює розрідження повітря у трубопроводах системи, що забезпечує транспортування стружки та пилу до фільтрувальної установки. В фільтрувальній установці стружка потрапляє в контейнер 6, а повітря очищається від пилу, проходячи через фільтр 7. Контейнер для стружки містить відкидне дно для висипання стружки. Технічний результат полягає у спрощенні конструкції аспіраційної системи, що дозволяє забезпечити повне видалення стружки із зони різання верстата, а також знизити енергоємність самої системи. На кресленні зображена спіраційна система верстата ортопиляння. Джерела інформації: 1. Испытания станка "Альфа БС-3" на производстве. [Электронный ресурс]. - Доступен с http://www.alpha-intech.ru. 2. Установка для централизованной пневмоуборки пыли. Патент Росії № 2087810, кл. F24F7/06, 1997. 3. Балашов В. Звенья воздушного лабиринта // Идеи Вашего Дома. Вып. № 2 (114), 2008. 4. Глебов И.Т. Подъемно-транспортные машины отрасли. Лекции и методы решения задач по аспирации и пневмотранспорту деревообрабатывающих предприятий: Учебное пособие. Екатеринбург: Урал. гос. лесотехн. ун-т, 2009. - 109 с. 5. Богуславский К. Аспірація на виробництві: практичні рекомендації. За матеріалами Всеукраїнської галузевої газети "Деревообробник". [Електронний ресурс]. - Режим доступу http://www.derevo.info. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Аспіраційна система, що містить два стружкоприймачі з гнучкими напірними трубопроводами, трійник, рухомий магістральний трубопровід та фільтрувальну установку з пиловим вентилятором, розміщену біля верстата, яка відрізняється тим, що фільтрувальна установка розміщена на рамі пилкового супорта верстата. 1 UA 84993 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
