Автоматизована система керування інформаційно-рекламними засобами, встановленими на контрольно-пропускних пристроях

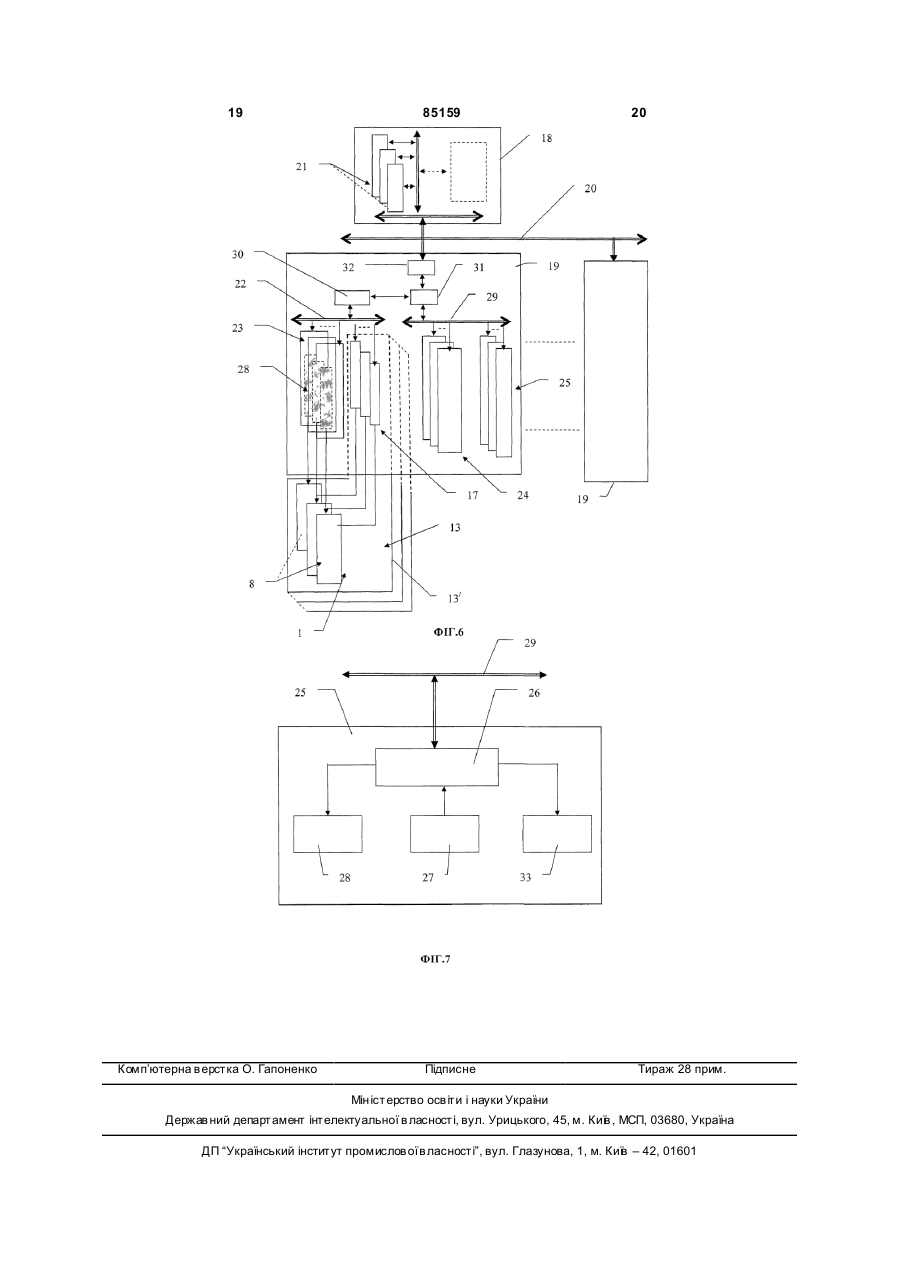

1. Автоматизована система керування інформаційно-рекламними засобами, встановленими на контрольно-пропускних пристроях, що складається з центрального поста та вестибюльних комплексів, зв'язаних між собою системним мультиплексним каналом через свої пристрої вводу-виводу, причому центральний пост має автоматичне робоче місце, яке аналогічне до автоматичного робочого місця, що має кожний із вестибюльних комплексів і складається із процесора з пультом керування на виході, пристрою відображення та реєстрації, підключених до виходів процесора, при цьому кожний із вестибюльних комплексів має автоматичні контрольні пункти, що підключені до контрольнопропусних пристроїв через блок керування останнього, наприклад турнікетами, пункт оплати, контролер, сервер керування вестибюльним комплексом та двох мультиплексних каналів, перший - для зв'язку автоматичних контрольних пунктів, другий для зв'язку пунктів оплати та автоматичних робочих місць, причому сервер керування вестибюльним комплексом через свої входи підключений до пристрою вводу-виводу вестибюльного комплексу, другого мультиплексного каналу вестибюльного 2 (19) 1 3 85159 4 тів 1, 2, яка відрізняється тим, що зовнішнім дже6, яка відрізняється тим, що як освітлювальний релом живлення є електропроводка турнікета, яка пристрій є рідкокристалічний монітор (LCD). з'єднана з освітлювальним пристроєм через ви12. Автоматизована система керування інформапрямляч напруги або безпосередньо. ційно-рекламними засобами за п. 2, яка відрізня7. Автоматизована система керування інформається тим, що бокові стінки і лицьова панель ційно-рекламними засобами за будь-яким із пп. 1утворені як одне ціле, наприклад, методом фор6, яка відрізняється тим, що як освітлювальний мування, наприклад із полікарбонату. пристрій є точкове джерело освітлення, наприклад 13. Автоматизована система керування інформасвітлодіодна матриця, набір світлодіодів, лазерні ційно-рекламними засобами п. 2, яка відрізняєтьсвітлодіоди та їх комбінація, причому світлодіодна ся тим, що лицьова панель виготовлена із пластиматриця і набір світлодіодів встановлені з можлику, наприклад листового полівінілхлориду (ПВХ), вістю формування зображення, наприклад рекласпіненого ПВХ, стільникового (або коміркового) много. поліпропілену, композитного дво8. Автоматизована система керування інформатрикомпонентного листового матеріалу. ційно-рекламними засобами за п. 7, яка відрізня14. Автоматизована система керування інформається тим, що використовують світлодіоди з різційно-рекламними засобами за п. 2, яка відрізняним спектром випромінювання, наприклад жовтим, ється тим, що лицьова панель виготовлена із вінізеленим, голубим. лової тканини, наприклад, банерної чи онінгової. 9. Автоматизована система керування інформа15. Автоматизована система керування інформаційно-рекламними засобами, встановленими на ційно-рекламними засобами за п. 2, яка відрізняконтрольно-пропускних пристроях за п. 7, яка відється тим, що бокові стінки виготовлені із пластирізняється тим, що світлодіоди згруповані в заку. лежності від спектра випромінювання. 16. Автоматизована система керування інформа10. Автоматизована система керування інформаційно-рекламними засобами за будь-яким із пп. 1 ційно-рекламними засобами за будь-яким із пп. 1або пп. 12-15, яка відрізняється тим, що інфор6, яка відрізняється тим, що як освітлювальний маційний носій виконаний, наприклад, нанесенням пристрій є неонова лампа та/чи люмінесцентна шовкографічними фарбами, вініловими плівками (набір неонових ламп або люмінесцентних). (світловідбиваючими, світлопроникними, флуоре11. Автоматизована система керування інформасцентними та іншими) або печаттю. ційно-рекламними засобами за будь-яким із пп. 1 Винахід відноситься до автоматизованих систем, які керують контрольними пристроями, що поєднанні з рекламними пристроями для надання інформації (рекламної інформації), використовуються переважно в метрополітені та залізничному транспорті. До контрольних пристроїв, можна насамперед віднести турнікет, які відрізняються конструктивним виконанням [див. патенти RU 2158442, RU 2098591, RU 2107140, RU 2119034], але одна обставина їх об'єднує, те що вони є центром уваги людей, далі - потенційних покупців, що їх минають, фіксуючи зір на корпусі контрольного пристрою (контрольно-пропускного пристрою, далі КПП). Зазначені раніш контрольні пристрої використовують для дослідження [див. патент RU 2045307], наприклад, соціологічних: Підрахування правильних відповідей шляхом проходження через КПП, зокрема турнікети. Відомо також сумісне використання контрольних пристроїв і рекламн(ого)их засобів, зокрема лайтбоксу (UA3334, 15.11.2004p.]. В раніш зазначеному винаході, зокрема не описано, що собою представляє лайтбокс, яким чином він кріпиться, зв'язок його з іншими елементами конструкції, можливості його функціонування і автоматизації процесу керування ним. Із [патенту RU 2115953], що є найближчим аналогом, відома автоматизована система оплати проїзду та перевірки проїзних квитків (для нашого винаходу - це автоматизована система керування контрольно-пропускними пристроями). Система має центральний пост (ЦП) і вестибуль (стаціонарних) комплексів (ВК). ЦП має автоматичні робочі місця (АРМ), які складаються з процесора з регістратором і блоком відображення на виході, блоку збереження кодів проїзних документів, блоків обміну, блоків пам'яті і логічної обробки інформації, що поступає з BК. Вестибульний комплекс складається із пунктів оплати (ПО) проїзних документів, автоматичних контрольних пунктів (АКП), автоматичних робочих місць, що аналогічні АРМ ЦП. Пункт оплати (ПО) складається з касового апарату, блоків кодування проїзних документів і передачі кодів на ЦП. Автоматичний контрольний пункт (АКП) складається з пристрою зчитування кодів проїзних документів, логічних блоків, що визначають їх дійсність, та видачу відповідної інформації в ЦП, сигналів керування турнікетом та перекодування проїзних документів (списування чергової поїздки з проїзного документу чи його погашення). Внутрішній зв'язок та зв'язок всередині ЦП і ВК здійснюється по мультиплексним каналам. Автоматизована система має наступні недоліки: - відсутні інформаційні покажчики, наприклад напряму руху пасажирів після АКП; - у описі не зазначено, які саме використовують АКП, тоді як із відомого рівня техніки останні не є інформативними; - автоматизована система не має механізму керування рекламними засобами, що насправді є 5 85159 6 ефективним методом по збереженню електроенеелектропроводки, що з'єднана з зовнішнім джерергії так і надання відповідної «ефективної» інфорлом живлення. мації. З рівня техніки невідомо конструктивне рішенПеред винаходом стоїть завдання усунення ня, яке б підтверджувало можливість використанраніш зазначених недоліків, а саме вдосконалення ня лайтбоксів на контрольно-пропускних пристровідомої автоматизованої системи забезпечуючи її ях, зокрема, турнікетах. Як зазначалось раніш із інтуїтивно простою і ефективною системою інфорівня техніки відомі лише великі лайтбокси, які не рмаційно-рекламними засобами для надання інможливо встановити на контрольно-пропускних формації (рекламної інформації) у вигляді лайтбопристроях. ксів, які можливо було б використовувати на КПП, В нашому те хнічному рішенні для виготовленнаприклад турнікетах, таким чином щоб не тільки ня інформаційно-рекламного засобу можна названадавати інформативну (корисну) інформацію, а й ти, як міні лайтбокс необхідний спеціальний підхід. можливо було б, що теж важливо, керувати процеМіні лайтбокс може, а інколи ця умова є вирісом її надання та доповнювати (можливо і покрашальною, повинен бути надтонкими, по суті такий щувати) ергономіку контрольно-пропускного прикороб може вміщувати (мати) елементи фірмового строю. стилю компанії, наприклад, товарний знак, логотип Поставлення завдання вирішується вдосконата піктограми, що вказують на галузь діяльності, ленням автоматизованої системи керування контзважаючи на його невелику поверхню, розміри якої рольно-пропускними пристроями, а саме згідно з задає поверхня, наприклад, каркасу контрольновинаходом автоматизована система керування пропускного пристрою, необхідно використовувати інформаційно-рекламними засобами, встановлетакож нові матеріали та технології виготовлення. ними на контрольно-пропускних пристроях, що З огляду на раніш зазначене заявник вважає, складається з центрального поста та вестибульщо приведене далі технічне рішення відповідає них комплексів, зв'язаних між собою системним всім критеріям патентоспроможності; "новизна", мультиплексним каналом через свої пристрої вво"винахідницький рівень", "промислова придатду-виводу. Центральний пост має автоматичне ність". робоче місце, яке аналогічне до автоматичного Суть винаходу пояснюється кресленнями, на робочого місця, що має кожний із вестибюльних яких зображено: комплексів і складається із процесора з пультом Фіг.1 - Узагальнена блок схема інформаційнокерування на виході, пристрою відображення та рекламного засобу; реєстрації, підключених до виходів процесора. Фіг.2 - Вид спереду контрольно-пропускного Кожний із вестибюльних комплексів має автоматипристрою (турнікету) з одним із можливих варіанчні контрольні пункти, що підключені до контрольтів виконання інформаційно-рекламного засобу; но-пропусних пристроїв через блок керування Фіг.3 - Вид збоку по Фіг.3; останнього, наприклад турнікетами, пункт оплати, Фіг.4 - Вид з тильної сторони контрольноконтролер, сервер керування вестибульним компропускного пристрою (турнікету) з одним із можплексом та дво х мультиплексних каналів, перший ливих варіантів виконання інформаційнодля зв'язку автоматичних контрольних пунктів, рекламного засобу; другий - для зв'язку пунктів оплати та автоматичФіг.5 - Вид збоку по Фіг.4; них робочих місць. Сервер керування вестибюльФіг.6 - Структурна схема автоматизованої сисним комплексом через свої входи підключений до теми керування інформаційно-рекламними засопристрою вводу-виводу вестибульного комплексу, бами, які встановленні на контрольно-пропускних другого мультиплексного каналу вестибульного пристроях; комплексу та контролера, другий вхід якого підФіг.7 - Структурна схема одного з автоматичключений до першого мультиплексного каналу них робочих місць вестибульного комплексу чи вестибюлю. До першого мультиплексного каналу автоматичного робочого місця центрального попідключений щонайменше один керуючий приста. стрій, наприклад контролер, який виконаний з моПерш ніж описувати автоматизовану систему жливістю керування, щонайменше одним освітлюкерування інформаційно-рекламними засобами, вальним пристроєм безпосередньо чи від приведемо (першопричини, які спонукали її ствоконтролера по команді сервера управління з авторення) опис та особливості виконання самих інфоматичного контрольного пункту вестибюльного рмаційно-рекламних засобів, як зазначалось ранікомплексу інформаційно-рекламного засобу, всташе - лайтбоксів. новленими на поверхні контрольно-пропускного Так на Фіг.1 приведена узагальнена конструкпристрою. Поверхнею є лицьова та/або тильна ція інформаційно-рекламного засобу 1, який має та/або бокова поверхня контрольно-пропускного вигляд невеликого лайтбоксу (далі, міні лайтбоксу) пристрою, розміри та форма якої визначає форму, 1. Розглядаємо узагальнену конструкцію міні лайрозміри, об'єм та ергономіку інформаційнотбоксу 1 беручи до уваги те, що дані далі конструрекламного засобу. кції мають безліч варіантів, які залежать від тих чи Як контрольно-пропускний пристрій може бути інших особливостей конструктивних рішень, які ми міні лайтбокс, що складається з каркасу, бокових далі приведемо, а саме: стінок, лицьової панелі, яка здатна пропускати А). Одна із особливостей - це форма, розмір світло, інформаційного носія нанесеного на лита інші характеристики поверхні контрольноцьовій панелі, елементів кріплення лицьової панепропускного пристрою. лі до каркасу, світоелектричної арматури з освітДля підтвердження раніш зазначеного привелювальним пристроєм та внутрішньої демо приклади в яких визначимо можливі місця 7 85159 8 встановлення нашого міні лайтбоксу 1, що складаповерхні 13/ отвори (непоказані), під'єднуючи монється з: тажними проводами до перетворювача напруги Каркасу 2, бокових 3 і задньої стінок 4, лицьо10, наприклад, від приводу турнікета (джерела вої панелі 5, яка виконана з матеріалу, що пропуснапруги). Підключення монтажних проводів для кає світло у тому числі через нанесений на неї здійснення керування буде розглянуто далі. інформаційний носія 6 (з зображенням та/або інКаркас 2 міні лайтбокса 1, як зазначалось раформацією та/або інформаційно-рекламною проніш може бути і без задньої стінки 4, всередині дукцією), елементів кріплення 7 лицьової панелі каркасу 2 може бути розташований керуючий придо каркасу 2, наприклад, болтове з'єднання, світло стрій, наприклад, контролер 17 для управління електричної арматури 8 (не є обов'язковим, так як режимами роботи міні лайтбоксу 1, який також освітлювальний пристрій (джерело випромінюван(при необхідності) підключення до перетворювача ня) 8; можливо кріпити до поверхні КПП чи до іннапруги 10 Фіг.1, а іншими монтажними проводами шої поверхні), внутрішньої електропроводки 9, з'єднаним з освітлювальним пристроєм 8/, наприсполучена з електропроводкою турнікету 11 (до клад, світлодіодною матрицею, яка може бути виякої при відсутності необхідної величини напруги готовлена, як із джерела світла так і групи джерел під'єднують перетворювач напруги 10), системи світла, що створюють візуальний ефект чи/та зокріплення 12, що виконана із елементів деталей та браження. будь-якого відомого механічного з'єднання, наприПриклад №2 клад гвинтового, для кріплення до поверхні КПП Відмінність конструктивного рішення розкрито13. го у [патенті RU 2107140] від першого насамперед Відмітимо, що бокові 3 стінки не є обов'язков конструкції турнікету, а головне тієї частини до вим, так як лицьова панель 5 може бути сформоякої можливо буде прикріплений міні лайтбокс 1. В вана цілісною таким чином, що бокові стінки 3 буданому винаході бажаною є поверхня корпусу дуть підсвічуватися; задня стінка 4 (не є та/чи поверхня огорожі. обов'язковою, так як каркас можливо кріпити до Як і раніш (див. приклад 1) визначають можповерхні КПП). ливі розміри, та передбачають, які при цьому виЗазначимо, що для виготовлення міні лайтбоникають особливості виготовлення міні лайтбоксів ксу 1 необхідно визначитися з місцем встановлен1 (описані раніш) далі будемо більш детально розня, а саме з тією поверхнею 13 контрольноглядувати, скажемо лише вже вкотре, що зазначепропускного пристрою, наприклад турнікету 13 ні раніш характеристики варіюються відносно по(Фіг.4) до якої буде кріпитися зазначений раніш верхонь 13 КПП. засіб 1: Приклад №3 Приклад №1 Використовують ті ж операції, що і в попереЯк КПП використовується турнікет 13/ конструдніх прикладах. ктивні особливості котрого описані, наприклад, в Так в конструктивному рішенні [див. патент RU [патенті RU 2119034], згідно з яким він має опорну 2098591] найбільш доцільною поверхнею 13 для площадку, вал на який насаджена вертушка з повстановлення міні лайтбоксу 1 є корпус та/чи місце ручнями, яка виконана з можливістю підіймання та встановлення індикаторного блоку. можливістю перешкоджати поручнями несанкціоПриклад №4 нований прохід. Над валом вертушки виконаний Іншим конструктивним рішенням [див. патент упор, який виконаний у ви гляді ковпака. RU 2158442] є турнікет в якому поверхнею для В нашому конструктивному рішенні для розміприкріплення міні лайтбоксу 1 може бути каркас щення міні лайтбокса 1 "найбільш ефективною турнікету. поверхнею" буде ковпак. Б). Інша особливість виготовлення міні лайтВизначають розміри ковпака, особливо вільні боксів 1 є підбір матеріалу для створення дійсно ділянки поверхні, що направлені в напрямку входу ефектного, ергономічного технічного рішення з чи/та ви ходу (якщо він працює в двосторонньому визначними ефектами, таким що дозволяє значно режимі) потенційних покупців. поліпшити зовнішній вигляд міні лайтбоксів 1 і їх На основі зібраних даних про розміри, напритехнічні параметри. клад, ковпака характеристики інформації, наприТак для каркасу 2, бокових стінок 3 задньої клад, у вигляді стрілки 15, яка показує напрямок стінки 4, світлоелектричної арматури 8 використоруху та/чи рекламної інформації. Створюють міні вують: лайтбокс 1, використовуючи, переважно сучасні 1). Ме тали матеріали (див. далі) та особливості їх обробки, Можна використовува ти, як було сказано ранаприклад, виготовляючи практично прямокутну ніш оцинковану сталь, алюміній, сталь, дерево і лицьову панель 5, верхня частина якого має вказіінші. вну стрілку 14 (Фіг.2) для напрямку руху потенційЗазначимо, що поряд з алюмінієм, у виробниних покупців. Під вказівною стрілкою розміщений цтві міні лайтбоксів використовується листова інформаційний носій 6 у вигляді, наприклад, плану сталь, наприклад, оцинкована сталь, так як голокоридора з номерами кімнат та/чи рекламною інвна перевага сталевого листа в тому, що він у кіформацією, наприклад, прального порошку (див. лька разів дешевше алюмінієвого. Але на жаль, набір малюнків). Після визначення розмірів і форсталевий лист набагато менш довговічний, чим ми лайтбоксу проводять монтажні роботи: алюміній, і до того ж піддається ржавінню, а нанеПрилаштовують при необхідності (відсутності сення на нього фарби або плівки є більш трудомінеобхідної напруги в мережі КПП) перетворювач сткою операцією. напруги 10 під корпус турнікету чи роблять у його 9 85159 10 Ми переважно будемо використовувати нові 1). Пластика матеріали, як такі, що є найбільш оптимальними Крім зазначених раніш пластиків, які вже дуже для рішення поставленої задачі, а саме: давно використовуються для виготовлення лицьо- листовий алюміній, пофарбований у різні кових панелей, наприклад, оргскло, використовують: льори в заводських умовах. Таке фарбування ви- прозорий листовий полівінілхлорид (далі нятково міцне, тримається практично вічно (вироПВХ), що і за ціною, і по міцності знаходиться між бники гарантують стійкість до 20 років), не акрилом і полікарбонатом. тріскається і не сходить при роботі з алюмінієм. Світлопроникні характеристики прозорого акНавіть при виготовленні з нього самих складних рилового пластику близькі до характеристик звипрофілів і виробів. чайного скла. Виробники акрилу випускають широУ цього матеріалу є, мабуть, тільки один неку гаму кольорів, з яких у виробництві міні долік - відносно висока вартість. Вітчизняна пролайтбоксів 1 ми використовуємо переважно моломисловість його не робить, тому приходиться імчно-білий, як найбільш популярний. портувати з інших країн, переважно зі CШA. Фахівцеві відомо, що акриловий пластик не Завезений в Україну листовий пофарбований втрачає свого зовнішнього вигляду з роками, легко алюміній найчастіше має розмір 122x305см і товгнеться і формується при відносно невисокій темщину від 0,6 до 1мм. Крім пофарбованого є ще пературі, клеїться дихлоретаном. анодований під золото і срібло, але його вартість У той же час акрил-продукт - досить тендітний значно вище. і легко ушкоджується як при фізичному впливі, так З раніш зазначеного алюмінію виготовляють і під впливом різних хімічних сполук. раму (з квадратної алюмінієвої труби - так званий - полікарбонат, що більш міцний в порівнянні з тюбін). Яка є досить міцною, але якщо каркас 1 є іншими раніш розглянутими пластиками, має висоневеликого розміру, можна його і не виготовляти, а ку ударостійкість, яка особливо необхідна в холокріпити лицьову панель 5 і так. дну погоду, коли міцність акрилового пластику Ще одне можливе застосування листового різко знижується. Полікарбонат легко піддається пофарбованого алюмінію - виготовлення бокових термічному формуванню і механічній обробці. На стінок каркасу світлови х коробів (лицьової панелі). нього відмінно лягають фарби і плівки, що самоДля цих цілей часто застосовується так називаний клеються. Найбільш ефективна товщина нами профіль ALS, завезений з Німеччини. Це алюмінівикористовувана у виробництві листи - від 3 до єва смуга білого кольору з перфорацією з однієї 5мм. сторони для зручного кріплення до задньої стінки - спінений ПВХ, наприклад, листи білого кооб'ємної букви. льору беруть товщиною від 1 до 20мм і навіть біВідмітимо, що для роботи з листовими метальше, а кольорові звичайно - товщиною 3-6мм. У лами використовують пристрої для гнуття металів нашій країні листи спіненого ПВХ поки не вироб- бендери (від англійського to bend - гнути). Вони ляються, але сьогодні в Україні можна придбати дозволяють виготовляти профілі різної конфігурапродукцію німецьких, швейцарських, американсьції. Широко використовуються також ручний інких, ізраїльських і інших закордонних виробників. струмент і пристосування - ножиці по металу, ноЯкість їхньої продукції приблизно однакові і несутжиці для викушування кутів, р учні пристрої для тєво відрізняється по характеристиках у ту або гнуття і т.п. Для скріплення листових металів один іншу сторону. Використовувати цей матеріал поз одним і з рамою дуже зручні спеціальні заклепки трібно дуже обережно враховуючи те, що він до- так звані Pop-Rivets. сить тендітний і має високий коефіцієнт лінійного 2). Інші матеріали розширення. Тому під впливом різних кліматичних Поговоримо про матеріали, що у нашій країні умов він може жолобитися і тріскатися. поки маловідомі, але можуть розширити варіанти При виготовленні лицьових панелей 5 міні використання нашого засобу - це магнітний вініл. лайтбоксів 1 враховують, що чим тонше лист, тим Магнітний вініл являє собою тонкий лист магбільше імовірність його ушкодження, так що його нітного матеріалу (звичайно - це гумова основа, товщина повинна бути не менше 5-6мм. змішана з порошком заліза), ламінованого вінілоДля нашого випадку лицьову панель 5 міні вою плівкою різних кольорів. На нього легко нанолайтбоксу 1 виготовляють із листа товщиною 1сяться шовкографічні фарби і плівки, що самокле3мм. Такі листи можна різати ножем, на них добре ються. Магнітний вініл випускається в рулонах лягають плівки і шовкографічні фарби. шириною 62см і товщиною від 0,4 до 1,5мм. - стільниковий (або комірковий) поліпропілен, Для міні лайтбоксів використовується вініл з переважно товщиною від 2 до 9мм в будь-якій нетовщиною близько 0,8мм виконує функцію систеобхідній кольоровій гамі. До його позитивних якосми кріплення міні лайтбоксу 1 до поверхні КПП 13. тей варто віднести легку вагу, низьку вартість, по- спінений поліуретан, який виробляється по жежобезпечність (не підтримує горіння), стійкість тій же технології, що і спінений ПВХ. З рідкого подо будь-яких кліматичних умов. Він не усмоктує ліуретану збивають піну, що містить безліч повітвологу і не вицвітає під впливом прямих сонячних ряних осередків. Потім з цієї піни під тиском форпроменів, на нього добре лягають фарби і плівка мують лист різної щільності. Спінений поліуретан та має гарну світлопроникність. можливо використати переважно в основному для - композитні двох-трикомпонентні листові мавиробництва спеціальних об'ємних міні лайтбоксів теріали, зроблені за принципом бутерброда. На1, наприклад, піскоструминною обробкою, або на приклад, лист стільникового поліпропілену, фанеплоскофрезувальному верстаті (рутере). ри або пінопласту ламінуються з однієї або двох Лицьову панель 4 виконують із: сторін тонким шаром алюмінію або пластику. В 11 85159 12 результаті виходить досить легкий і міцний матеформування зображення, наприклад, рекламного ріал, що може бути використаний при виготовлені та/або інформативного). міні лайтбоксів 1. Світлодіоди мають різний спектр випроміню2). Вінілові тканини ванням, наприклад, жовтий, зелений, голубий чи Це група матеріалів, які також можливо викоінший і можуть бути згр уповані в залежності від ристати при виготовлені лицьових панелей міні частоти випромінювання. лайтбоксів. Виробляються вони з полівінілхлоридСвітлодіодні технології, ще важливі й тому, що ної маси з додаванням пластифікаторів. Цю масу у випадку використання рекламної інформації, яка наносять на сітку з поліестеру, що забезпечує має засобом просування продукту. Та коли товар не теріалові необхідну міцність. Звичайно, виділяють буде піднесений грамотно, не будуть продемонсттри класи вінілових тканин: банерну, тентову й ровані його переваги покупцям, він залишиться онінгову. незатребуваним. Відповідно до досліджень, більІз раніш зазначених тканин найбільш підхоше половини всіх рішень про покупку споживачі дить онінгова тканина. її головна відмінність від приймають імпульсивно. У середньому покупець тентової в тім, що вона просвічується. витрачає від 10 до 20 секунд на те, щоб вибрати Одна з головних характеристик вінілової ткапотрібну марку з запропонованого асортименту. нини - її щільність, що коливається в межах 250Близько 80 відсотків покупців приходять у магазин, 500г/м 2. Однак більш висока щільність не означає не орієнтуючись на марку заздалегідь, а просто, більшої міцності. Багато чого залежить і від інших щоб купити гарний товар, і, насамперед вони звехарактеристик, насамперед міцності поліестрової ртають увагу саме на той товар, що найбільше сітки і якості виробництва тканини. Тому нерідко гідно представлений. Саме тому використання не більш тонка тканина має кращі міцносні характелише одного точкового джерела світла, а їх комбіристики та більш довговічна (5-10 років). нація забезпечує швидкий вибір споживачем майУсі види вінілових тканин розраховані на набутньої покупки. несення на них шовкографічних фарб і вінілових При застосуванні, наприклад, одиночних крапплівок. Однак надійність їхнього спільного викорикових світло діодів, останні монтують у світлову стання в значній мірі залежить від якості тканини, арматуру 8 чи прикріплюють до поверхні 13 КПП фарби і плівки. або створюють цілі світлодіодні композиції, що Тому, перш ніж взятися за роботу необхідно доповнюють уже звичні рекламні матеріали і конспровести невеликий експеримент із наявними у трукції. Основна їхня функція - залучити і "захопивас матеріалами і перевірити їх на сумісність і нати" увагу покупця до наданого зображення (інфордійність спільного використання. Інакше є чимала мації) але таким чином, щоб не переборщити і не імовірність того, що роботу незабаром прийдеться створити аварійну ситуацію при проходженні контпереробити. рольно-пропускного пристрою. Як інформаційний носій 6 використовують віПереваги світлодіодних технологій є їх винятнілові плівки, що наносяться на лицьову панель 5: кова яскравість і динаміка світіння, що підкреслює Зараз на вітчизняному ринку тією чи іншою міїх переваги надаваної реклами таким чином, видірою представлені близько 20 виробників вінілових ляючи її з поміж інших. Сві тлодіодне підсвічувансамоклеючих плівок з різних країн. Розглядаючи ня, використовуване, як у вигляді точкових елемеплюси і мінуси різних виробників можна, як принтів, так і у вигляді конструкційного доповнення до клад, зупинити свій вибір на американській плівці рекламних матеріалів мають ряд переваг: Головна Arlon, що визнана однієї з кращих в усьому світі. перевага - компактність. Дійсно світлодіоди по суті Існує два основних типи плівки, що відрізнямініатюрні, мають малу вагу, невисоку вартість та ються способом виробництва - каландрована і довгий термін служби (термін служби світлодіодів лита. Каландрована плівка дешевше, але лита до 100000 годин), що дозволяє використовувати їх має більшу довговічність і може бути застосована будь-де. там, де потрібні особлива якість і надійність, наСвітлодіоди - одні із самих яскравих джерел приклад, при обклеюванні нерівних поверхонь. світла, крім того, їхня здатність до різноманітної Існують ще кілька спеціальних класів плівки - світколірної динаміки завжди "підіграє" загальній диловідбиваюча, світлопроникна (транслюсцентна), зайнерській ідеї рекламного матеріалу створюючи флюоресцентна і т.п. спеціальні ефекти. Окрім того вони естетично приКрім цього, плівки відрізняються по способу вабливі. Це перевага, навряд чи не з ключових, виготовлення клейового шару, що може бути дозволяє вигідно відрізнити рекламовані товари зроблений або з використанням розчинників, або від подібної продукції конкурентів. Як уже відзнана водній основі. Клеї на водній основі вважаються чалося раніше, вищевказані характеристики незабільш безпечними з екологічної точки зору, але ми мінні, як для інформації (корисної, загального хана власному досвіді переконалися, що в чисто рактеру та/чи рекламної інформації) для практичному змісті вони не поступаються по своїм просування різних видів товарів, у багатьох місцях міцностним характеристикам. продажу, наприклад, міні лайтбокси 1. У якості освітлювального пристрою 8/ може Відмітимо також і те, що існує можливість бути: здійснення винаходу в якому використовують і Точкове джерело освітлення, наприклад, світлюмінесцентні та/чи неонові лампи 15, хоча, все лодіодна матриця, набір світлодіодів, лазерні світбільш і більш використовується комбінація точколодіоди та їх комбінація (світлодіодна матриця і вих джерел освітлення, яке за необхідністю з'єднабір світлодіодів, які встановлені з можливістю нується з перетворювачем напруги 10. 13 85159 14 Зазначимо, що перетворювач напруги 10, як і ним методом гнуття і можуть бути тільки прямокусвітлодіоди так і інші елементи можуть бути притної форми. кріпленні до КПП 13/ чи/та до світлової арматури 8 При необхідності на встановлені інформаційчи іншого елементу конструкції. но-рекламні засоби (міні лайтбокс 1), підводять Як видно із раніш приведених характеристик засоби пасивного захисту, наприклад охорону сигматеріалів зрозуміло чому саме ми не описали налізацію (непоказана). детально приведену блок-схему (Фіг.1), так як Як було зазначено раніш зв'язок: КПП, наприособливості із застосування, наприклад, матеріаклад, турнікету 13/ та міні лайтбокс 1 ми вияснили. лу, фахівець одну і ту саму роботу може зробити із Тепер опишемо, яким чином ми будемо вирішуваоргскла або спіненого полівінілхлориду (ПВХ), і на ти автоматизацію самого процесу управління для шматку вінілової тканини, і з тієї ж фанери. Весь чого зазначимо, що наша система: фокус у тім, щоб зрозуміти, який з матеріалів підіНа Фіг.6 зображена структурна схема автомайде для цієї роботи найкраще, і правильно його тизованої системи, яка складається з центральновибрати. Такий вибір вимагає чималих знань. Наго поста (ЦП) 18, вестибульних комплексів (BК) 19, самперед - знань технічних характеристик матерізв'язаних між собою системним мультиплексним алів: з чого вони зроблені, наскільки міцні і довгоканалом (CMK) 20, наприклад типу "Frame Relay" вічні, чи сумісні з іншими матеріалами і, нарешті, через свої пристрої вводу-виводу (непоказані). як краще ці матеріали кріпити один до одного та ЦП 18 має автоматичні робочі місця (АРМ) 21 до поверхні 13/ КПП. кількість яких визначається виробничою необхідніПриведемо інші варіанти виконання інформастю та інші блоки, наприклад, блок збереження ційно-рекламного засобу (міні лайтбоксу 1): (показані пунктирними лініями на Фіг.6). АРМ 21 Основу конструкції міні лайтбоксу є, як правизабезпечують нагляд за функціонуванням відповіло лицьова панель 5 з пластику ПВХ, обрамленого дних дільниць роботи системи у тому числі і міні спеціальним металевим чи пластиковим кутом. лайтбоксів 1, а саме освітлювальн(ого)их приЛицьову панель 5 ми робимо із світлопрониклого стро(ю)їв 8/, через керуючий пристрій, наприклад, матеріалу (коміркового полікарбонату, акрилового контроле(р)ри 17, що підключені до першого мульскла, банерної тканини і т.п.). типлексного каналу 22 BК 19. В основі міні лайтбоксу може лежати також Можливий варіант виконання лицьової панелі спінений поліуретан, шляхом формування (каркасу 5 із закріпленою на ній рідкокристалічним моніто2), при виготовлені, якого використовується вакууром (LCD), наприклад, 5,6" чи 6,4" або інші (див. мна формовка. Для виготовлення таких формоваhttp://www.i-techcompany.com/openframelcd.html). них міні лайтбоксів спочатку на фрезерноКерування рідкокристалічним монітором здійсгравірувальному станку роблять форми, по яким нюється контролером 17, наприклад синхронно з потім за допомогою використання вакуумнопереключенням турнікету 13. формовочної машини формують лицьову 5 та заВК 19 вирішує задачі продажу проїзних докудню панелі 4. ментів та їх перевірці при проходженні пасажира При виготовленні міні лайтбоксів необхідно на посадку. Кількість вестибюлей на станції визнавраховувати те, що якщо останній має каркас 2, то чається її побудовою та організацією роботи станбокові стінки 3 можуть бути виготовлені практично ції. із любого матеріалу для зовнішнього використанBК 19 складається з автоматичних контрольня: пластика, полікарбонату, жесті, стального лисних пунктів (АКП) 23, п унктів оплати (ПО) 24, авта, чи із спеціального профілю. При відсутності томатичних робочих місць ВК (АРМ ВК) 25, що каркасу 2 вони можуть бути виготовлені із спеціааналогічні до АРМ 21, ЦП 18 і складається (Фіг.7) з льного профілю чи із товстого пластика. процесора 26 з пультом 27 на вході, пристроєм Інформаційний носій 6, наприклад, рекламної відображенням 28 та реєстрації 33, підключеним інформації та іншої, наносять за допомогою аплідо його виходів. (АРМ ВК 25 може бути реалізовакації транслюцентними вініловими плівками чи за не на приклад на базі ПК Pentium 4, блоку відодопомогою повнокольорового фотопечатання на браження Samsung 740N та реєстратора - принлицьову панель 5 міні лайтбоксу 1. тера HP LaserJet 4000). Задня стінка 4 виконує конструктивну функцію Кількість АКП 23, ПО 24, та АРМ ВК 25 в кожале її може не бути. На ній кріпиться освітлювальному конкретному вестибулі визначають промисний пристрій 8/, наприклад ламп(и)а денного світловою необхідністю. ла й електропроводка 9. Задня стінка 4 міні лайтАКП 23 призначений робити перевірку проїзбоксу 1 може бути також зроблена із оцинкованого них документів, що видані на декілька поїздок, заліза та обтягнута вініловою плівкою для зовнішнанесення відміток заперечення проходження на нього використання, чи покрашена емаллю. фальсифікованих проїзних документах чи проїзних Бокові стінки 3 міні лайтбокса 1 можуть бути документів з простроченим терміном. Приклад виконані з алюмінієвого або металевого профілю, реалізації АКП 23 описаний в [патенті RU пофарбованого порошковим барвником. Зобра2158442], скажемо що він має, зокрема блок керуження наноситься на лицьову частину за допомовання 28 приводом турнікета 13/, що підключений, гою аплікації з вінілової плівки або печаттю. до приводу турнікета через блок обміну (непоказаЗазначимо, що усі чотири бічні стінки міні лайний) (Фіг.6) та до першого мультиплексного каналу тбокса 1 можуть відображати, наприклад, реклам22. ну інформацію, і безумовно, можуть нести інфорАКП 23 можуть бути реалізовані наприклад на мативне (рекламне) навантаження. Відзначимо, базі "ВАЛИДОРА V3000". що такі міні лайтбокси 1 виготовляються спеціаль 15 85159 16 ПО 24 забезпечує продажу проїзних докуменвий апарат (непоказані) ПО 24. В любому ПО 24 тів, що потрапляють від ЦП 18 має конструкцію проводять продажу проїзних документів де касоаналогічну до описаної в [патенті RU 2158442]. вим апаратом фіксують суму оплати і згідно з нею (може бути реалізований на базі виробу "Аркус видають проїзний документ. Lip" з введенням в нього додаткових елементів Сповіщення з касового апарату ПО 24 через пам'яті) і підключений до першого мультиплексновідповідні блоки [див. RU 2115953], другий мульго каналу 22. типлексний канал 29, сервер керування 31, ПВВ АРМ ВК 25 забезпечують контроль за функці32, CMК 20 до АРМ 21 ЦП 18 для їх подальшої онуванням (безпосередньо) АКП 23, ПО 24, блообробки. ком керування 28 приводом турнікета та керуючим При проходженні пасажирами турнікету 13 пристроєм 17 освітлювальн(ого)их пристро(ю)їв 8 здійснюється зчитування коду проїзного документу міні лайтбоксів 1, а також виробничу необхідність з АКП 23: ЦП 18. - в першому випадку подається сигнал синАРМ ВК 25 та АРМ 21 (див. Фіг.6) підключахронно, як на блок керування 28, що керує привоються по мультиплексним каналам (для АРМ ВК дом турнікету (непоказаний), так і на контролер(и) 25 - це другий мультиплексний канал позначений 17 від контролера 30 по команді сервера управпід поз.29) через блоки обміну (непоказані), наприління 31 з АРМ ВК 25, що здійснює включення клад типу RS 458. освітлювальних пристроїв 8/ міні лайтбокс(ів)а 1 у Перший мультиплексний канал 22 через контвідповідному режимі; ролер 30, наприклад типу NC 3000, що підключе- в др угому випадку сигнал подається на блок ний до серверу керування 31 ВК 19, другого мулькерування 28, що керує приводом турнікету (непотиплексного каналу 29, пристрою вводу-виводу казаний), а освітлювальні пристрої 8/ керуються (ПВВ) 32. контролерами 17 по своїй встановленій раніш проЯк сервер керування 31 може бути ПК на базі грамі (управляюча програма контролера запам'я Pentium 4, а як ПВВ 32 -Cisco 7500. товує надану сигналом інформацію та виконує її); Система керування міні лайтбоксами 1, що є - можливий і третій варіант коли здійснюється невід'ємною частиною системи в цілому хоча і мосинхронне спрацьовування приводу турнікета та же працювати окремо, містить контролер 17 (може освітлювального(освітлювальних) пристроїв 8/, бути виконаним у вигляді стандартного мікропротакого як LCD монітор. цесорного комплекту), що через перший мультиКонтролер 17, як правило містить визначену плексний канал 22, підключений до контролера 30 наперед програму включення освітлювальних припідключеного до серверу керування 31. строїв 8/. Для освітлювальних пристроїв 8/, які виСистема функціонує наступним чином: конані з точкового освітлювального джерела, на1. Опишемо узагальнено систему оплати та приклад, світлодіодів програмою формується, перевірки проїзних документів, яка більш детально наприклад, необхідне зображення. описана в [патенті RU 2115953]. Зазначимо, що інформація яка зберігається в Коди проїзних документів (серійний номер і пам'яті контролера 17 може бути обновлена контт.п.) формують та зберігають в відповідному блоці ролером 30. [див. RU 2115953] ЦП 18. По команді одного із При наявності рідкокристалічного монітора АРМ 21 здійснюється завантаження зазначеними (дивись раніше), інформація (статичне та/або дикодами ПО 24 з блоку зберігання (непоказано) ЦП намічне зображення) подають у вигляді статичного 18 через пристрій вводу-виводу (непоказаний) ЦП зображення, що через деякий час змінюється (ви18, CMК 20, ПВВ 32, сервер керування 31, другий користовується програма для створення слайд мультиплексний канал 29 та блок обміну та касошоу). 17 85159 18 19 Комп’ютерна в ерстка О. Гапоненко 85159 Підписне 20 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
