Автоматизована система керування пожежовибухобезпекою

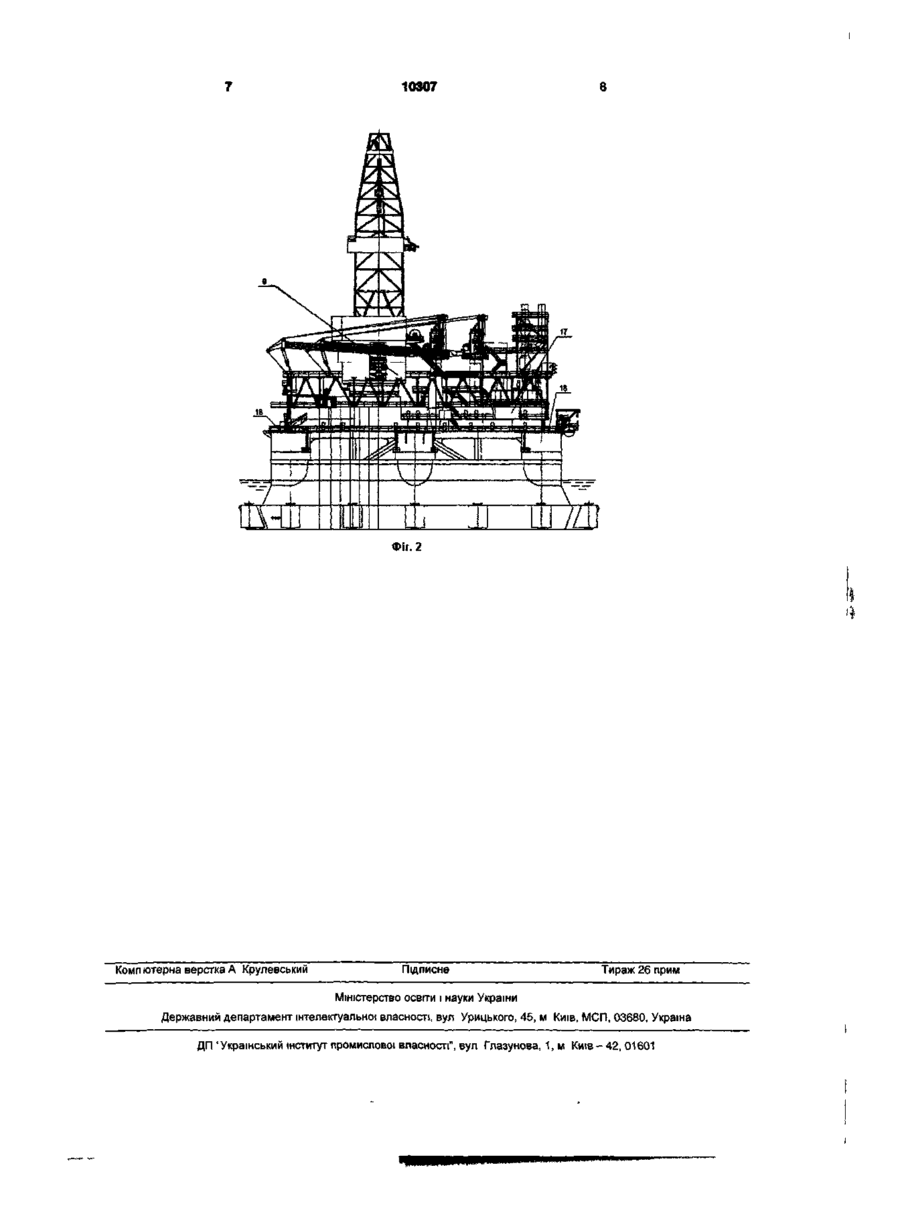

1. Автоматизована система керування пожежовибухобезпекою, що містить датчики пожежі та газу, обчислювальний пристрій, а також датчики параметрів роботи обладнання, датчики параметрів навколишнього середовища і датчики параметрів технологічних процесів, що підключені до відповідних входів обчислювального пристрою, а також органи управління, електрично зв'язані з обчислювальним пристроєм, яка відрізняється тим, що вона додатково оснащена підсистемами аварійних відключень обладнання з створенням багаторівневої системи аварійних відключень, організованої за функціональною та/або територіально-функціональною ознакою з можливістю як автоматичного, так і дистанційного відключення обладнання за допомогою органів управління. 2. Автоматизована система керування пожежовибухобезпекою за п. 1, яка відрізняється тим, що вона розміщена на морській буровій платформі, що має технологічне та електрообладнання з еле ктроприводами, контурну систему вентиляції з вентиляторами та їх електроприводами, центральний пожежний пост та шляхи евакуації, причому органи управління змонтовані в приміщенні центрального пожежного поста та на шляхах евакуації, до того ж органи управління, змонтовані в приміщенні центрального пожежного поста, виконано у вигляді панелей аварійного відключення, а органи управління, змонтовані на шляхах евакуації, виконано у вигляді кнопкових постів. 3. Автоматизована система керування пожежовибухобезпекою за пп. 1, 2, яка відрізняється тим, що одна з підсистем аварійного відключення є підсистемою аварійного відключення вентиляції і виконана з можливістю прийому сигналів відключення вентиляції панелями аварійних відключень, а також наступного відключення вентиляції по контурах шляхом подачі сигналів відключення через обчислювальний пристрій на електроприводи вентиляторів. 4. Автоматизована система керування пожежовибухобезпекою за пп. 1, 2, яка відрізняється тим, що одна з підсистем аварійного відключення є підсистемою аварійного відключення електрообладнання та виконана з можливістю поетапного відключення електрообладнання за територіально-функціональною ознакою шляхом подачі сигналів відключення на вхід обчислювального пристрою, а потім з виходу обчислювального пристрою на електроприводи електрообладнання. Корисна модель, що заявляється, відноситься до автоматизованих систем керування пожежовибухобезпекою, головним чином до автоматизованих систем керування пожежовибухобезпекою виробництв, що містять потенціально небезпечні безперервні технологічні процеси, в тому числі до систем керування пожежовибухобезпекою морських бурових платформ. Відома автоматизована систем пожежовибухобезпеки [див. патент СССР №1788902, МПК7 А62С 37/10, 1993], що містить пожежні датчики, датчики параметрів навколишнього середовища, датчики метеорологічних параметрів, датчики параметрів технологічного процесу, датчики параметрів технічного стану установок пожежегасіння, що підключені до відповідних входів обчислювального пристрою. Функціональні можливості даної системи не дозволяють максимально забезпечити персонал при виникненні аварійної ситуації, а також не передбачають поетапного відключення електрообладнання. Відома також автоматизована система керування пожежовибухобезпекою [див. патент Російської Федерації №2135248 МПК А62С 37/00, А62С 37/50, G05B 15/00, 1998 - прототип], що містить датчики пожежі та газу, обчислювальний пристрій, а також датчики параметрів роботи обладнання, датчики параметрів навколишнього середовища і датчики параметрів технологічного процесу, що со О СО о> 10307 Фіг. 2 Комп ютерна верстка А Крулевський Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП 'Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
