Зубчаста передача попова о.п. з точковою системою зачеплення евольвентних зубів
Формула / Реферат

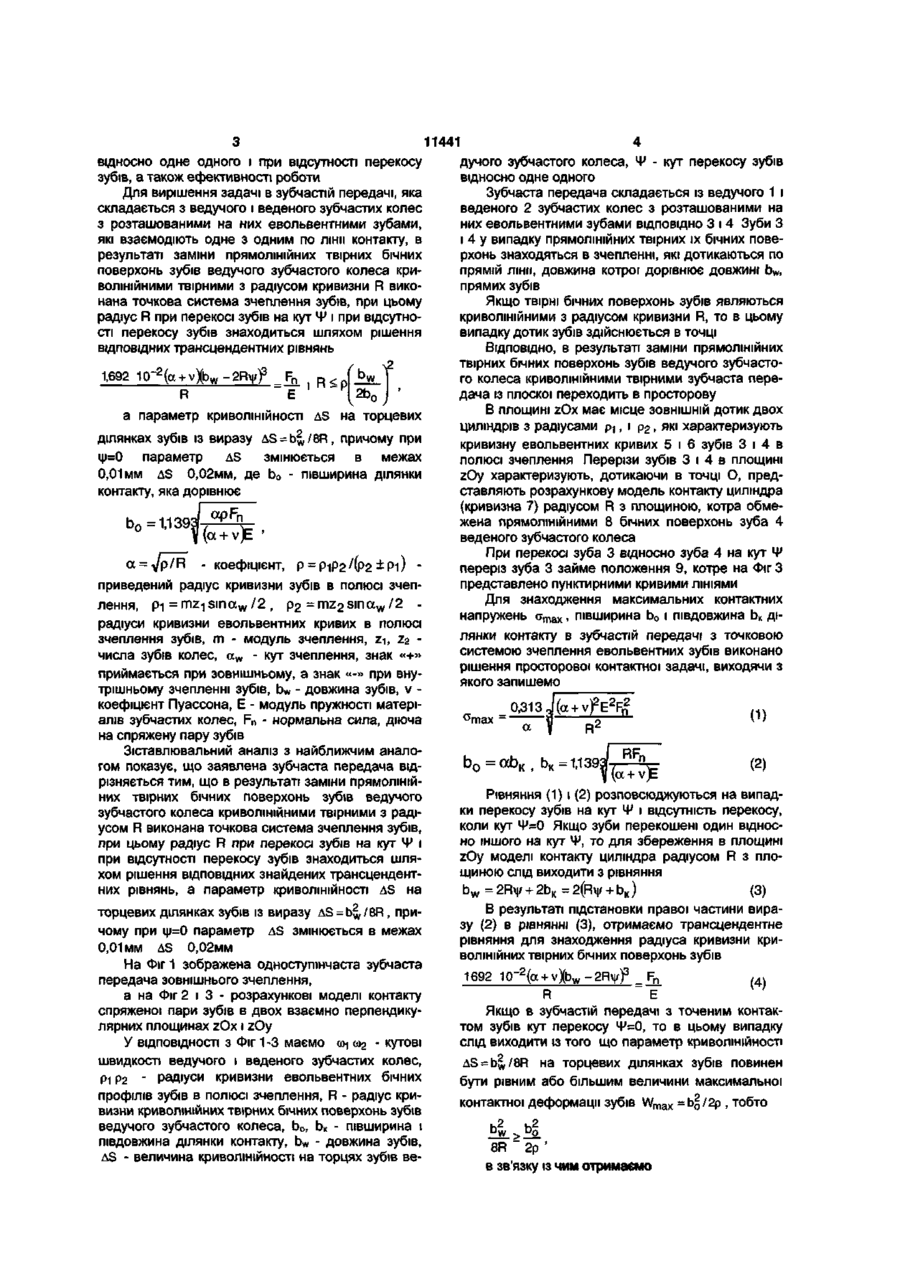

Зубчаста передача, яка складається з ведучого і веденого зубчастих коліс з розташованими на них евольвентними зубами, які взаємодіють одне з одним по лінії контакту, яка відрізняється тим, що в результаті заміни прямолінійних твірних бічних поверхонь зубів ведучого зубчастого колеса криволінійними твірними з радіусом кривизни R виконана точкова система зачеплення зубів, при цьому радіус R при перекосі зубів на кут Ψ і при відсутності перекосу зубів знаходиться шляхом розв`язування відповідних трансцендентних рівнянь
і
,
а параметр криволінійності
на торцевих ділянках зубів вираховується із виразу
, причому при ψ=0 параметр змінюється в межах 0,01мм
0,02мм, де bo - півширина ділянки контакту, яка дорівнює :
;
- коефіцієнт;
- приведений радіус кривизни зубів в полюсі зачеплення;
,
- радіуси кривизни евольвентних кривих в полюсі зачеплення зубів; m - модуль зачеплення; z1, z2 - числа зубів коліс;
- кут зачеплення; знак «+» приймається при зовнішньому, а знак «-» при внутрішньому зачепленні зубів; bw- довжина зубів; ν - коефіцієнт Пуассона; Е - модуль пружності матеріалів зубчастих коліс; Fn - нормальна сила, діюча на спряжену пару зубів.
Текст

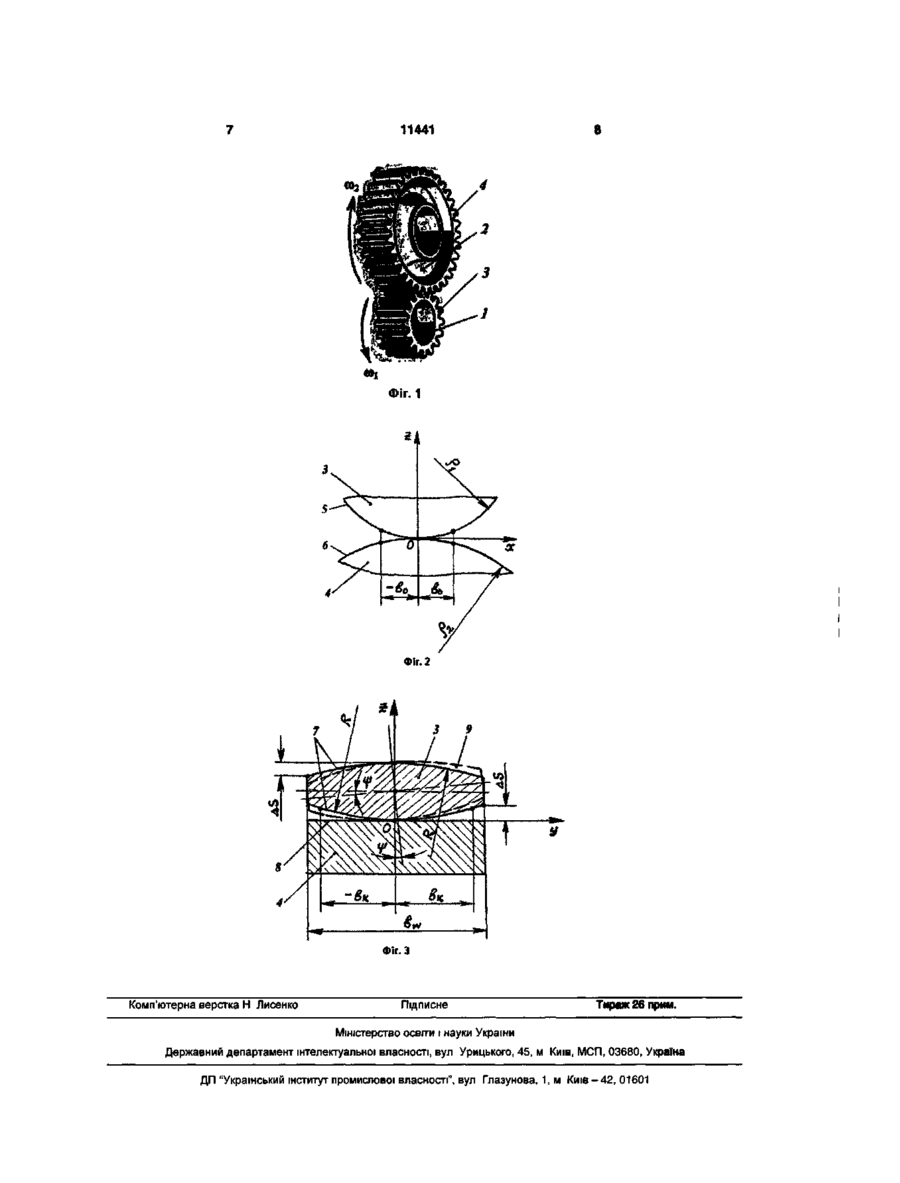

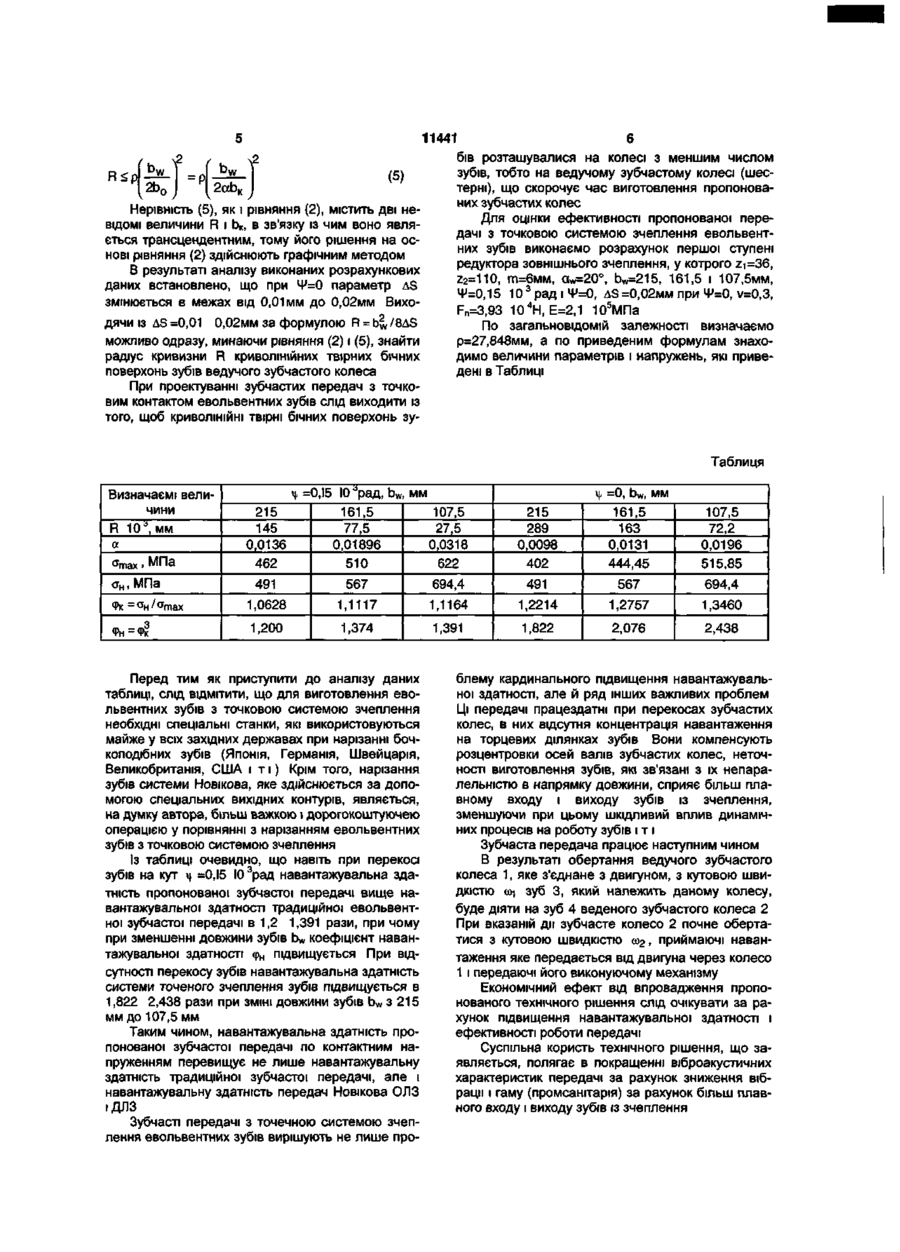

Зубчаста передача, яка складається з ведучого і веденого зубчастих коліс з розташованими на них евольвентними зубами, які взаємодіють одне з одним по лінії контакту, яка відрізняється тим, що в результаті заміни прямолінійних твірних бічних поверхонь зубів ведучого зубчастого колеса криволінійними твірними з радіусом кривизни R виконана точкова система зчеплення зубів, при цьому радіус R при перекосі зубів на кут Ф і при відсутності перекосу зубів знаходиться шляхом розв'язування відповідних трансцендентних рівнянь R = m j R
ДивитисяДодаткова інформація
Назва патенту англійськоюO.p. popovs toothed gearing with point system of coupling of evolvent teeth
Автори англійськоюPopov Oleksii Pavlovych
Назва патенту російськоюЗубчатая передача попова а.п. с точечной системой зацепления эвольвентных зубьев
Автори російськоюПопов Алексей Павлович
МПК / Мітки
МПК: F16H 1/00
Мітки: зубів, зачеплення, о.п, зубчаста, евольвентних, передача, попова, точковою, системою
