Пристрій для ін’єкцій (варіанти)

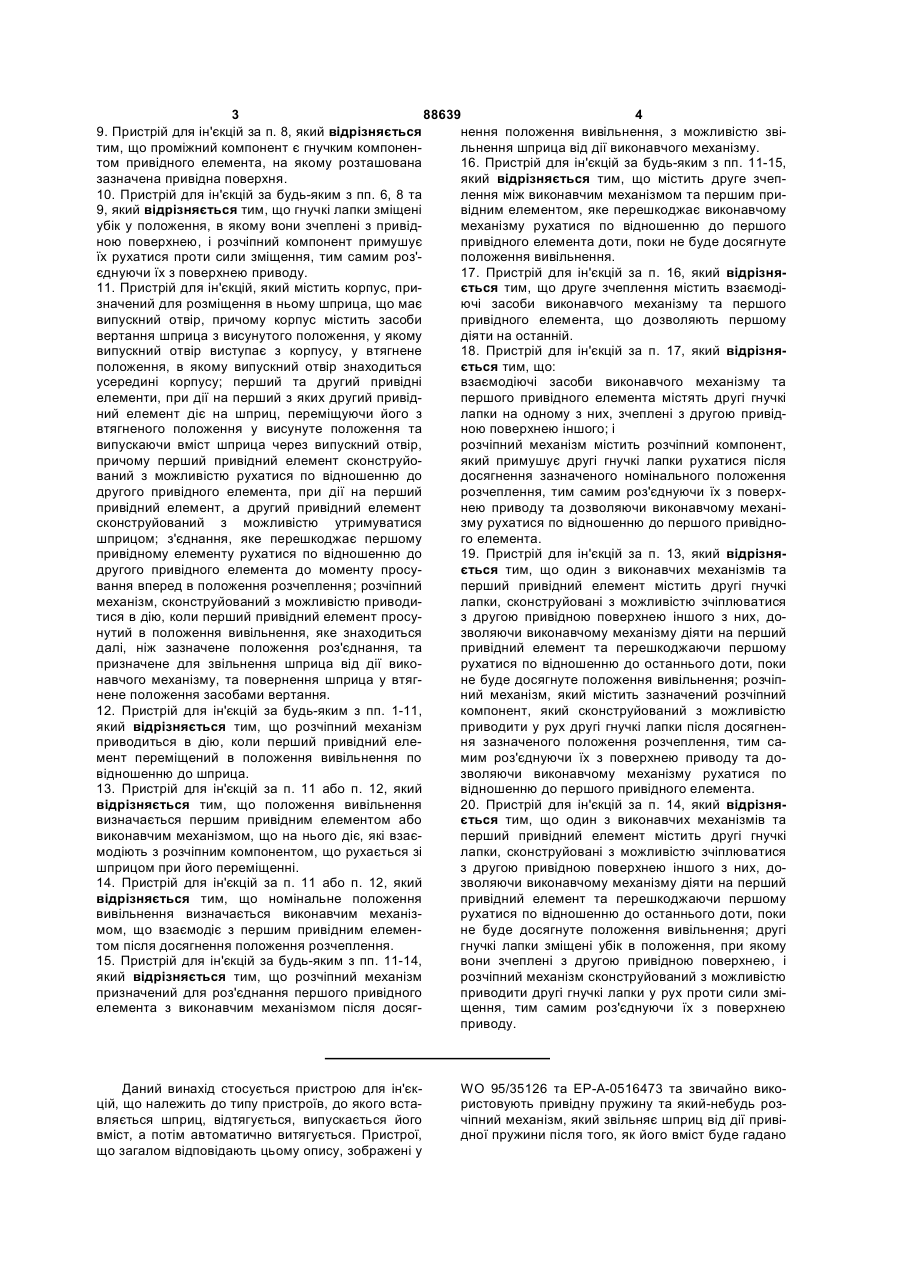

1. Пристрій для ін'єкцій, який містить корпус, призначений для розміщення в ньому шприца, що має випускний отвір; перший та другий привідні елементи, при дії на перший з яких другий привідний елемент діє на шприц, переміщуючи його з втягненого положення у висунуте положення та випускаючи вміст шприца через випускний отвір, причому перший привідний елемент сконструйований з можливістю рухатися по відношенню до другого привідного елемента, при дії на перший привідний елемент, а другий привідний елемент сконструйований з можливістю утримуватися шприцом; з'єднання, яке перешкоджає першому привідному елементу рухатися по відношенню до другого привідного елемента до моменту просування вперед в положення розчеплення по відношенню до шприца. 2. Пристрій для ін'єкцій за п. 1, який відрізняється тим, що додатково містить виконавчий механізм, що діє на перший привідний елемент; засоби вертання шприца з висунутого положення, у якому випускний отвір виступає з корпусу, у втягнене положення, в якому випускний отвір знаходиться усередині корпусу; розчіпний механізм, сконструйований з можливістю приводитися в дію, коли перший привідний елемент просунутий в положення вивільнення, яке знаходиться далі, ніж зазначене положення роз'єднання, та призначене для звільнення шприца від дії виконавчого механізму, та повернення шприца у втягнене положення засобами вертання. 3. Пристрій для ін'єкцій за п. 1 або п. 2, який відрізняється тим, що положення роз'єднання визна 2 (19) 1 3 88639 4 9. Пристрій для ін'єкцій за п. 8, який відрізняється нення положення вивільнення, з можливістю звітим, що проміжний компонент є гнучким компоненльнення шприца від дії виконавчого механізму. том привідного елемента, на якому розташована 16. Пристрій для ін'єкцій за будь-яким з пп. 11-15, зазначена привідна поверхня. який відрізняється тим, що містить друге зчеп10. Пристрій для ін'єкцій за будь-яким з пп. 6, 8 та лення між виконавчим механізмом та першим при9, який відрізняється тим, що гнучкі лапки зміщені відним елементом, яке перешкоджає виконавчому убік у положення, в якому вони зчеплені з привідмеханізму рухатися по відношенню до першого ною поверхнею, і розчіпний компонент примушує привідного елемента доти, поки не буде досягнуте їх рухатися проти сили зміщення, тим самим роз'положення вивільнення. єднуючи їх з поверхнею приводу. 17. Пристрій для ін'єкцій за п. 16, який відрізня11. Пристрій для ін'єкцій, який містить корпус, приється тим, що друге зчеплення містить взаємодізначений для розміщення в ньому шприца, що має ючі засоби виконавчого механізму та першого випускний отвір, причому корпус містить засоби привідного елемента, що дозволяють першому вертання шприца з висунутого положення, у якому діяти на останній. випускний отвір виступає з корпусу, у втягнене 18. Пристрій для ін'єкцій за п. 17, який відрізняположення, в якому випускний отвір знаходиться ється тим, що: усередині корпусу; перший та другий привідні взаємодіючі засоби виконавчого механізму та елементи, при дії на перший з яких другий привідпершого привідного елемента містять другі гнучкі ний елемент діє на шприц, переміщуючи його з лапки на одному з них, зчеплені з другою привідвтягненого положення у висунуте положення та ною поверхнею іншого; і випускаючи вміст шприца через випускний отвір, розчіпний механізм містить розчіпний компонент, причому перший привідний елемент сконструйоякий примушує другі гнучкі лапки рухатися після ваний з можливістю рухатися по відношенню до досягнення зазначеного номінального положення другого привідного елемента, при дії на перший розчеплення, тим самим роз'єднуючи їх з поверхпривідний елемент, а другий привідний елемент нею приводу та дозволяючи виконавчому механісконструйований з можливістю утримуватися зму рухатися по відношенню до першого привідношприцом; з'єднання, яке перешкоджає першому го елемента. привідному елементу рухатися по відношенню до 19. Пристрій для ін'єкцій за п. 13, який відрізнядругого привідного елемента до моменту просується тим, що один з виконавчих механізмів та вання вперед в положення розчеплення; розчіпний перший привідний елемент містить другі гнучкі механізм, сконструйований з можливістю приводилапки, сконструйовані з можливістю зчіплюватися тися в дію, коли перший привідний елемент просуз другою привідною поверхнею іншого з них, донутий в положення вивільнення, яке знаходиться зволяючи виконавчому механізму діяти на перший далі, ніж зазначене положення роз'єднання, та привідний елемент та перешкоджаючи першому призначене для звільнення шприца від дії викорухатися по відношенню до останнього доти, поки навчого механізму, та повернення шприца у втягне буде досягнуте положення вивільнення; розчіпнене положення засобами вертання. ний механізм, який містить зазначений розчіпний 12. Пристрій для ін'єкцій за будь-яким з пп. 1-11, компонент, який сконструйований з можливістю який відрізняється тим, що розчіпний механізм приводити у рух другі гнучкі лапки після досягненприводиться в дію, коли перший привідний еленя зазначеного положення розчеплення, тим самент переміщений в положення вивільнення по мим роз'єднуючи їх з поверхнею приводу та довідношенню до шприца. зволяючи виконавчому механізму рухатися по 13. Пристрій для ін'єкцій за п. 11 або п. 12, який відношенню до першого привідного елемента. відрізняється тим, що положення вивільнення 20. Пристрій для ін'єкцій за п. 14, який відрізнявизначається першим привідним елементом або ється тим, що один з виконавчих механізмів та виконавчим механізмом, що на нього діє, які взаєперший привідний елемент містить другі гнучкі модіють з розчіпним компонентом, що рухається зі лапки, сконструйовані з можливістю зчіплюватися шприцом при його переміщенні. з другою привідною поверхнею іншого з них, до14. Пристрій для ін'єкцій за п. 11 або п. 12, який зволяючи виконавчому механізму діяти на перший відрізняється тим, що номінальне положення привідний елемент та перешкоджаючи першому вивільнення визначається виконавчим механізрухатися по відношенню до останнього доти, поки мом, що взаємодіє з першим привідним елеменне буде досягнуте положення вивільнення; другі том після досягнення положення розчеплення. гнучкі лапки зміщені убік в положення, при якому 15. Пристрій для ін'єкцій за будь-яким з пп. 11-14, вони зчеплені з другою привідною поверхнею, і який відрізняється тим, що розчіпний механізм розчіпний механізм сконструйований з можливістю призначений для роз'єднання першого привідного приводити другі гнучкі лапки у рух проти сили зміелемента з виконавчим механізмом після досягщення, тим самим роз'єднуючи їх з поверхнею приводу. Даний винахід стосується пристрою для ін'єкцій, що належить до типу пристроїв, до якого вставляється шприц, відтягується, випускається його вміст, а потім автоматично витягується. Пристрої, що загалом відповідають цьому опису, зображені у WO 95/35126 та ЕР-А-0516473 та звичайно використовують привідну пружину та який-небудь розчіпний механізм, який звільняє шприц від дії привідної пружини після того, як його вміст буде гадано 5 88639 6 випущений, дозволяючи втягти його за допомогою вації другого механізму розчеплення, з урахуванзворотної пружини. ням сумування допусків, дорівнює сумі d1, d2 та d3. Внаслідок сумування допусків для різних комУ пристроях, описаних у вищезгаданих заявках, понентів пристрою, має бути передбачений певний весь цей рух відбувається у задній частині шпризапас надійності при активації розчіпного механізца, що означає, що загальна довжина пристрою му, для забезпечення його ефективності. Через повинна бути більшою за суму довжин виконавчонедооцінку запасу надійності розчіпний механізм го механізму, відстаней d1, d2 та d3, і довжини корможе, не спрацювати навіть після того, як вміст пусу шприца без голки. шприца буде випущений, що є незадовільним для Найкращою конструкцією пристрою для ін'єкпристрою, від якого очікують автоматичного витяцій є компактна. Це є важливим як для ергономіки гування, особливо, для ліків, призначених для сапристрою, так і з погляду вартості його виробництмостійного введення. З іншого боку, переоцінка ва. Довжина пристрою може бути зменшена, якщо запасу надійності може означати, що певна частидозволити виконавчому механізму переміщатися на вмісту шприца буде випускатися після того, як за межі шприца та здійснювати активацію механішприц буде втягнений, що призводить, по-перше, змів розчеплення спереду шприца. Однак, для до зменшення дози, а по-друге, до того, що може цього виконавчий механізм та його механізми розбути названим "мокрою" ін'єкцією. Мокрі ін'єкції є чеплення повинні обгинати простір, зайнятий небажаними для вибагливих осіб, особливо у зв'яшприцем, для чого потрібне збільшення діаметра зку з ліками, призначеними для самостійного ввепристрою, яке анулює переваги зменшення довдення. жини. Патентні заявки Великобританії №№0210123, Метою даного винаходу є створення більш 0229384 та 0325596 описують ряд пристроїв для компактного пристрою. Замість запуску механізмів ін'єкцій, призначених для вирішення цієї проблеми. розчеплення з використанням фіксованої точки на В кожному з них використовується оригінальне корпусі пристрою, даний винахід робить це за дорішення для затримання вивільнення шприца на помогою одного чи більше засобів, які рухаються певний період часу після активації розчіпного меуперед разом зі шприцем при його переміщенні. ханізму з метою забезпечення повного спорожІншими словами, номінальні положення, у яких нення шприца. Пристрої, описані у патентній заявмеханізми розчеплення активуються, є визначеці Великобританії № 0325596, використовують ними по відношенню до шприца, а не по віднодвокомпонентний привід, що містить механізм зашенню до корпусу пристрою. Як показано на Фігурі тримки з гідравлічним демпфером, який є особли2, ці номінальні положення також рухаються упево ефективним-для забезпечення повного спороред на відстань d1 при початковому переміщенні жнення вмісту шприца. В будь-якому випадку, шприца. Це у свою чергу означає, що початкова пристрій використовує два механізми розчепленвідстань між виконавчим механізмом та поршнем ня. Перший механізм розчеплення запускає мехашприца може бути зменшена на відстань d1. Довнізм гідравлічного демпфірування, а другий вивіжина пристрою може бути зменшена одразу на льняє шприц з виконавчого механізму, величину d1. Можливі більш помірні удосконалендозволяючи витягти його. Механізми розчеплення ня, коли лише одне з номінальних положень актиприводяться в дію компонентами пристрою для вації механізмів розчеплення є визначеним по відін'єкцій, які були переміщені в номінальні полоношенню до шприца. ження розчеплення по відношенню до корпусу Відповідно, перший аспект даного винаходу пристрою. передбачає пристрій для ін'єкцій, який містить: Пристрій 10, який загалом належить до цього корпус, призначений для розміщення в ньому типу, зображений схематично на Фігурі 1. Послідошприца, що має випускний отвір; вність операцій є такою. По-перше, пристрій 10 перший та другий привідні елементи, на перзводиться. Користувач натискає пускову кнопку і ший з яких діють, а другий діє на шприц, перемішприц 14 висувається на відстань d1, привідною щуючи його з втягненого положення у висунуте пружиною 30, тим самим стискаючи втяжну пружиположення та випускаючи його вміст через випусну 26. Цей рух встромляє голку 18 в пацієнта. Покний отвір, причому перший привідний елемент є ршень 23 висувається на відстань d2 привідною здатним рухатися по відношенню до другого, коли пружиною 30, вводячи більшу частину дози. Після на перший діють, а другий утримується шприцем; введення майже всієї дози, приводиться в дію пезчеплення, яке перешкоджає першому привідрший механізм розчеплення, і ця операція проілюному елементу рухатися по відношенню до другострована схематично суміщенням компонентів 1 го доти, поки вони не будуть переміщені в номіната 3. Поршень 23 потім переміщується далі на льне положення розчеплення по відношенню до відстань d3 привідною пружиною 30, вводячи решшприца. ту дози. Зрештою, приводиться в дію другий мехаВ цьому випадку, номінальне положення рознізм розчеплення, і ця операція проілюстрована чеплення, тобто, перше номінальне положення схематично суміщенням компонентів 2 та 4, і втяроз'єднання, є визначеним по відношенню до жна пружина 26 потім втягує голку 18 на відстань шприца, но не по відношенню до корпусу. d1. Краще, пристрій містить: Оскільки привідна пружина весь час діє на виконавчий механізм, який діє на перший приодин й той самий компонент пристрою, який називідний елемент; вається тут "виконавчим механізмом", відстань, на засоби зміщення шприца з висунутого полояку повинен переміститися компонент між положення, у якому випускний отвір виступає з корпусу, женням зведення пристрою та положенням акти 7 88639 8 у втягнене положення, в якому випускний отвір Знов, для простоти виробництва та збирання, знаходиться усередині корпусу; і один з виконавчого механізму та першого привідрозчіпний механізм, який приводиться в дію, ного елемента, краще, містить другі гнучкі лапки, коли перший привідний елемент буде переміщеякі зчіплюються з другою привідною поверхнею ний в номінальне положення вивільнення, яке знаіншого з них, а розчіпний механізм краще містить ходиться далі зазначеного номінального положензазначений розчіпний компонент, який примушує ня розчеплення, та призначене для звільнення другі гнучкі лапки рухатися після досягнення зашприца від дії виконавчого механізму, після чого значеного номінального положення розчеплення, засоби зміщення повертають шприц в його втягнетим самим від'єднуючи їх від поверхні приводу. не положення. Альтернативно, один з виконавчого механізму В кращих варіантах втілення винаходу, номіта першого привідного елемента, краще, містить нальне положення розчеплення визначається оддругі гнучкі лапки, які зчіплюються з другою привіним з привідних елементів, які взаємодіють з роздною поверхнею іншого з них, дозволяючи викочіпним компонентом, який рухається зі шприцем навчому механізму діяти на перший привідний при його переміщенні. елемент та перешкоджаючи першому рухатися по Для простоти виробництва та збирання, зчепвідношенню до останнього доти, поки не буде долення може включати гнучкі лапки на одному з сягнуте номінальне положення вивільнення, припривідних елементів, які зчіплюються з привідною чому другі гнучкі лапки, краще, зміщені убік полоповерхнею іншого, причому розчіпний компонент ження, в якому вони зчіплюються з другою примушує гнучкі лапки рухатися при досягненні привідною поверхнею, а розчіпний механізм, кразазначеного номінального положення розчепленще, примушує їх рухатися проти сили зміщення, ня, тим самим роз'єднуючи їх з поверхнею приводу тим самим від'єднуючи їх від поверхні приводу. та дозволяючи першому привідному елементу Винахід буде далі описаний як приклад з порухатися по відношенню до другого. силаннями на супровідні креслення, на яких: Другий аспект даного винаходу передбачає Фігури 1 та 2 є схематичними ілюстраціями, на пристрій для ін'єкцій, який містить: які вже були зроблені посилання; корпус, призначений для розміщення в ньому Фігура 3 є ілюстрацією першого варіанта втішприца, що має випускний отвір, причому корпус лення винаходу; і містить засоби зміщення шприца з висунутого поФігура 4, аналогічно, стосується другого варіаложення, у якому випускний отвір виступає з корнта. пусу, у втягнене положення, в якому випускний Фігура 3 зображує пристрій для ін'єкцій 110, у отвір знаходиться усередині корпусу; якому в корпус 112 вставлений шприц для підшкіперший та другий привідні елементи, на перрних ін'єкцій 114. Шприц 114 належить до звичайший з яких діють, а другий діє на шприц, переміного типу і містить корпус шприца 116, який закінщуючи його з втягненого положення у висунуте чується з одного кінця голкою для підшкірних положення та випускаючи його вміст через випусін'єкцій 118, аз другого - фланцем 120. Звичайний кний отвір, причому перший привідний елемент є поршень, який нормально використовується для здатним рухатися по відношенню до другого, коли введення вмісту шприца 114 вручну, був видалена перший діють, а другий утримується шприцем; ний та замінений на привідний елемент 134, як зчеплення, яке перешкоджає першому привідбуде описано далі, до якого приєднана пробка 122. ному елементу рухатися по відношенню до другоПробка 122 утримує лікарський засіб 124, признаго доти, поки вони не будуть переміщені в номіначений для введення, у корпусі шприца 116. Хоч льне положення розчеплення; і зображений шприц належить до підшкірного типу, розчіпний механізм, який приводиться в дію, це не є обов'язковим. Черезшкірні або-балістичні коли перший привідний елемент буде переміщедермальні та підшкірні шприці також можуть бути ний в номінальне положення вивільнення по відвикористані з пристроєм для ін'єкцій за даним виношенню до шприца, яке знаходиться далі, ніж находом. Загалом, шприц повинен включати випузазначене номінальне положення розчеплення, і скний отвір, який у шприца для підшкірних ін'єкцій призначене для вивільнення шприца, після чого є голкою 118. засоби зміщення повертають шприц в його втягнеЯк показано, корпус містить зворотну пружину не положення. 126, яка зміщує шприц 114 з висунутого положенВ даному випадку, номінальне положення виня, у якому голка 118 виступає з отвору 128 у корвільнення, тобто, друге номінальне положення пусі 112, у втягнене положення, в якому випускний роз'єднання, є визначеним по відношенню до отвір 118 знаходиться усередині корпусу 112. Звошприца, але не по відношенню до корпусу. ротна пружина 126 діє на шприц 114 через втулку Крім того, в кращих варіантах втілення, номі127. нальне положення вивільнення визначається виЗ іншого кінця корпусу находиться привідна конавчим механізмом або першим привідним елепружина стиснення 130. Привідне зусилля від приментом, що взаємодіють з розчіпним компонентом, відної пружини 130 передається через багатокомякий рухається зі шприцем при його переміщенні. понентний привід шприца 114, переміщаючи його з Воно може бути визначене виконавчим механізвтягненого положення у висунуте положення та мом, що взаємодіє з першим привідним елеменвипускаючи його вміст через голку 118. Привід том після досягнення номінального положення виконує цю задачу, діючи безпосередньо на лікаррозчеплення, в якому шприц перешкоджає перський засіб 124 та шприц 114. Гідростатичні сили, шому привідному елементу рухатися далі. що діють через лікарський засіб 124 і, в меншому ступені, статичне тертя між пробкою 122 та корпу 9 88639 10 сом шприца 116 спочатку забезпечують щоб вони перший та другий привідні елементи 132, 134, допереміщалися разом, поки зворотна пружина 126 сягають звуження 137. Звуження 137 утворене не досягне кінцевого положення або корпус шприкомпонентом 162, приєднаним до фланця шприца ца 116 не зустріне якої-небудь іншої перешкоди, 120, а тому слід розуміти, що, коли шприц 114 пеяка зупинить його рух. реміщується з його втягненого положення у висуБагатокомпонентний привід між привідною нуте положення, компонент 162 рухається разом з пружиною 130 та шприцем 114 складається з ним. Звуження 137 переміщує гнучкі защіпні лапки трьох основних компонентів. Привідна втулка 131 135 досередини із зображеного положення у поприймає привідне зусилля від привідної пружини ложення, в якому вони вже не зчіплюють перший 130 та передає його гнучким защіпним лапкам 133 привідний елемент 136 з другим привідним елена першому привідному елементі 132. Він у свою ментом 134, за допомогою скошених поверхонь чергу передає привідне зусилля через гнучкі защізвуження 137. Після цього, перший привідний пні лапки 135 другому привідному елементу - вже елемент 136 вже не діє на другий привідний елезгаданому привідному елементу 134. мент 134, що дозволяє першому привідному елеПерший привідний елемент 132 містить пустоменту 132 рухатися по відношенню до другого тілий шток 140, внутрішня порожнина якого утвопривідного елемента 134. рює збірну камеру 142, що сполучається з відвідОскільки демпферна рідина міститься у резерним отвором 144, який відходить від збірної вуарі 148, утвореному між кінцем першого привідкамери через кінець штока 140. Другий привідний ного елемента 132 та глухим каналом 146. в друелемент 134 містить глухий канал 146 відкритий з гому привідному елементі 134, об'єм резервуара одного кінця для входження штока 140 та закритий 148 буде зменшуватися, коли перший привідний з іншого. Як можна побачити, канал 146 та шток елемент 132 рухається по відношенню до другого 140 утворюють резервуар рідини 148, в якому напривідного елемента 134 під дією привідної пруходиться демпферна рідина. жини 130. При стисненні резервуара 148, демпфеПусковий механізм (не показаний) розташоварна рідина виштовхується через відвідний отвір ний з одного боку корпусу 112. Пусковий механізм, 144 до збірної камери 142. Таким чином, після випри приведенні в дію, роз'єднує привідну втулку вільнення гнучких защіпних лапок 135, сила, ство131 від корпусу 112, дозволяючи їй рухатися по рювана привідною пружиною 130, діє на демпфервідношенню до корпусу 112 під дією привідної ну рідину, примушуючи її витікати через звуження, пружини 130. Після цього пристрій працює у наутворене відвідним отвором 144, а також діє гідроступний спосіб. статично через рідину, приводячи в діє другий Спочатку, привідна пружина 130 приводить в привідний елемент 134. Втрати, асоційовані з витірух привідну втулку 131, привідна втулка 131 приканням демпферної рідини, не зменшують в значводить в рух перший привідний елемент 132, а ному ступені силу, що діє на корпус шприца. Таким перший привідний елемент 132 приводить в рух чином, зворотна пружина 126 залишається стисдругий привідний елемент 134, в кожному разі діненою і голка для підшкірних ін'єкцій 118 залишаючи через гнучкі защіпні лапки 133, 135. Другий ється висунутою. привідний елемент 134 та пробка 122 рухаються і, Через якийсь час, другий привідний елемент за рахунок статичного тертя та гідростатичних сил, 134 завершує свій робочий хід у корпусі шприца що діють через призначений для введення лікар116 і не може рухатися далі. В цей момент, вміст ський засіб 124, переміщують корпус шприца 116 шприца 114 є повністю спорожненим і сила, ствопроти напрямку дії зворотної пружини 126. Зворорювана привідною пружиною 130, утримує другий тна пружина 126 стискується і голка для підшкірпривідний елемент 134 в його кінцевому положенні них ін'єкцій 118 висувається з вихідного отвору 128 та продовжує примушувати демпферну рідину корпусу 112. Це триває доти, поки зворотна прувитікати через відвідний отвір 144, дозволяючи жина 126 не досягне кінцевого положення або копершому привідному елементу 132 продовжувати рпус шприца 116 не зустріне якої-небудь іншої свій рух. перешкоди, що зупинить його рух. Оскільки статиПеред тим, як резервуар 148 рідини спорожчне тертя між пробкою 122 та корпусом шприца ніє, гнучкі защіпні лапки 133, що зчіплюють привід116 і гідростатичні сили, що діють через призначену втулку 131 з першим привідним елементом 132, ний для введення лікарський засіб 124 є недостатдосягають іншого звуження 139, також створеного німи для того, щоб чинити повній привідній силі, компонентом 162, приєднаним до фланця шприца створюваній привідною пружиною 130, другий 120. Звуження 139 переміщає гнучкі защіпні лапки привідний елемент 134 починає в цей момент ру133 досередини із зображеного положення у похатися у корпусі шприца 116 і лікарський засіб 124 ложення, в якому вона вже не зчіплюють привідну починає випускатися. Динамічне тертя між пробвтулку 131 з першим привідним елементом 132, за кою 122 та корпусом шприца 116 і гідростатичні допомогою скошених поверхонь звуження 139. сили, що діють через призначений для введення Після цього, привідна втулка 131 вже не діє на лікарський засіб 124 є, однак, достатніми для перший привідний елемент 132, дозволяючи їм утримування відтяжної пружини 126 в стисненому рухатися по відношенню один до одного. В цей стані, так що голка для підшкірних ін'єкцій 118 замомент, зрозуміло, шприц 114 вивільняється, тому лишається висунутою. що сила, створювана привідною пружиною 130, Перед тим, як другий привідний елемент 134 вже не передається шприцу 114, і єдиною силою, досягне кінця свого робочого ходу у корпусі шприщо діє на шприц, буде відтяжна сила зворотної ца 116, тобто, до повного спорожнення вмісту пружини 126. Таким чином, шприц 114 поверташприца, гнучкі защіпні лапки 135, які з'єднують 11 88639 12 ється у втягнене положення і цикл ін'єкції заверго. Як можна побачити, канал 246 та шток 240 шується. утворюють резервуар рідини 248, в якому нахоВсе це відбувається, зрозуміло, тільки після диться демпферна рідина. того, як кришечка 111 буде видалена з кінця корПусковий механізм (не показаний) розташовапусу 112. Як можна побачити на Фіг.3, кінець ний посередині корпусу 212. Пусковий механізм, шприца герметично закритий захисним ковпачком після приведення в дію, роз'єднує привідну втулку 123. Центральне стовщення 121 кришечки є пус231 від корпусу 212, дозволяючи їй рухатися по тотілим на кінці, а кромка 125 пустотілого кінця є відношенню до корпусу 212 під дією привідної скошеною з переднього краю 157, але не з задньопружини 230. Після цього пристрій працює у наго краю. Таким чином, при установці кришечки 111, ступний спосіб. передній край 157 кромки 125 заходить за виступ Спочатку, привідна пружина 230 приводить в 159 на захисному ковпачку 123. Однак, при видарух привідну втулку 231, привідна втулка 231 приленні кришечки 111, задній кінець кромки 125 не водить в рух перший привідний елемент 232 і пебуде заходити за виступ 159, що означає, що зарший привідний елемент 232 приводить в рух друхисний ковпачок 123 знімається зі шприца 114 при гий привідний елемент 234, в кожному разі діючи видаленні кришечки 111. через гнучкі з'єднувальні лапки 233, 235. Другий Фігура 4 зображує інший пристрій для ін'єкцій привідний елемент 234 рухається і, за рахунок 210, у якому в корпусі 212 розміщується шприц статичного тертя та гідростатичних сил, що діють для підшкірних ін'єкцій 214. Шприц 214 знов налечерез призначений для введення лікарський засіб жить до звичайного типу і містить корпус шприца 224, переміщує корпус шприца 216 проти напрям216, що закінчується з одного кінця голкою для ку дії зворотної пружини 226. Зворотна пружина підшкірних ін'єкцій 218 а з другого - фланцем 220, 226 стискується і голка для підшкірних ін'єкцій 218 та резинову пробку 222, що утримує призначений висувається з вихідного отвору 228 корпусу 212. для введення лікарський засіб 224 у корпусі шприЦе триває доти, поки зворотна пружина 226 не ца 216. Звичайний поршень, який нормально придосягне кінцевого положення або корпус шприца єднаний до пробки 222 та використовується для 216 не зустріне якої-небудь іншої перешкоди, що випускання вмісту шприца 214 вручну, був видазупинить його рух. Оскільки статичне тертя між лений на замінений на багатокомпонентний привіпробкою 222 та корпусом шприца 216 і гідростатидний елемент, як буде описано далі. Хоч зображечні сили, що діють через призначений для введенний шприц знов належить до підшкірного типу, це ня лікарський засіб 224, є недостатніми для того, не є обов'язковим. Як показано, корпус містить щоб чинити повній привідній силі, створюваній зворотну пружину 226, яка зміщує шприц 214 з привідною пружиною 230, в цей момент другий висунутого положення, у якому голка 218 виступає привідний елемент 234 починає рухатися у корпусі з отвору 228 у корпусі 212, у втягнене положення, шприца 216 і лікарський засіб 224 починає випусв якому голка для підшкірних ін'єкцій 218 знахокатися. Динамічне тертя між пробкою 222 та кордиться усередині корпусу 212. Зворотна пружина пусом шприца 216 і гідростатичні сили, що діють 226 діє на шприц 214 через втулку 227. через призначений для введення лікарський засіб З іншого кінця корпусу находиться привідна 224 є, однак, достатніми для утримування відтяжпружина стиснення 230. Привідне зусилля від приної пружини 226 в стисненому стані, так що голка відної пружини 230 передається через багатокомдля підшкірних ін'єкцій 218 залишається висунупонентний привід шприца 214 переміщаючи його з тою. втягненого положення у висунуте положення та Перед тим, як другий привідний елемент 234 випускаючи його вміст через голку 218. Привід досягне кінця свого робочого ходу у корпусі шпривиконує цю задачу, діючи безпосередньо на лікарца 216, тобто, до повного спорожнення вмісту ський засіб 224 та шприц 214. Статичне тертя між шприца, гнучкі защіпні лапки 235, які з'єднують пробкою 222 та корпусом шприца 216 спочатку перший та другий привідні елементи 232, 234 дозабезпечує, щоб вони переміщалися разом, поки сягають звуження 237. Звуження 237 утворене зворотна пружина 226 не досягне кінцевого полокомпонентом 262, приєднаним до носія шприца. ження або корпус шприца 216 не зустріне якоїДодаткові гнучкі лапки 247 налягають на гнучкі небудь іншої перешкоди, що зупинить його рух. лапки 235 першого привідного елемента 232, за Багатокомпонентний привід між привідною допомогою яких привідне зусилля передається пружиною 230 та шприц 214 також складається з другому привідному елементу 234. Фігура 4 зотрьох основних компонентів. Привідна втулка 231 бражує пристрій для ін'єкцій 210 в положенні, у приймає привідне зусилля від привідної пружини якому додаткові гнучкі лапки 247 лише входять в 230 та передає його гнучким защіпним лапкам 233 контакт зі звуженням 237 в компоненті 262. на першому привідному елементі 232. Ці елементи Звуження 237 переміщує додаткові гнучкі лапзображені на детальному кресленні "А". Перший ки 247 досередини, за допомогою скошених повепривідний елемент 232, у свою чергу, передає рхонь на обох, а додаткові гнучкі лапки 247, у свою привідне зусилля через гнучкі защіпні лапки 235 чергу, переміщують гнучкі лапки 235, за допомодругому привідному елементу 234. Ці елементи гою яких привідне зусилля передається від першозображені на детальному кресленні "В". Як і раніго привідного елемента 232 другому привідному ше, перший привідний елемент 232 містить пустоелементу 234, досередини із зображеного полотілий шток 240, внутрішня порожнина якого утвоження у положення, в якому вони вже не зчіплюрює збірну камеру 242. Другий привідний елемент ють разом перший та другий привідні елементи. 234 містить глухий канал 246, відкритий з одного Після цього, перший привідний елемент 232 вже кінця для входження штока 240 та закритий з іншоне діє на другий привідний елемент 234, дозволя 13 88639 14 ючи першому привідному елементу 232 рухатися шому привідному елементу 232 продовжувати свій по відношенню до другого привідного елемента рух. 234. Фланець 270 на задньому кінці другого привідОскільки демпферна рідина міститься у резерного елемента 234 нормально утримує гнучкі лапвуарі 248, утвореному між кінцем першого привідки 233 зчепленими з привідною втулкою 231. Одного елемента 232 та глухим каналом 246 в друнак, перед спорожненням резервуара 248 рідини, гому привідному елементі 234, об'єм резервуара гнучкі защіпні лапки 233, які зчіплюють привідну 248 буде зменшуватися, коли перший привідний втулку 231 з першим привідним елементом 232, елемент 232 рухається по відношенню до другого переміщуються достатньо далеко уперед по відпривідного елемента 234 під дією привідної пруношенню до другого привідного елемента 234, так жини 230. При стисненні резервуара 248, демпфещо фланець 270 суміщається з канавкою 272 в рна рідина виштовхується до збірної камери 242. гнучких лапках 233, після чого він перестає ефекТаким чином, після вивільнення гнучких защіпних тивно утримувати гнучкі лапки 233 зчепленими з лапок 235, сила, створювана привідною пружиною привідною втулкою 231. Після цього привідна вту230, діє на демпферну рідину, примушуючи її витілка 231 переміщує гнучкі защіпні лапки 233 досекати до збірної камери 242, а також діє гідростатиредини із зображеного положення в положення, у чно через рідину, отже, через другий привідний якому вони вже не зчеплюють привідну втулку 231 елемент 234. Втрати, асоційовані з витіканням з першим привідним елементом 232, за допомогою демпферної рідини, не зменшують істотно силу, скошених защіпних поверхонь 274 на гнучких лапщо діє на корпус шприца. Таким чином, зворотна ках 233. Після цього, привідна втулка 231 вже не пружина 226 залишається стисненою і голка для діє на перший привідний елемент 232, дозволяючи підшкірних ін'єкцій залишається висунутою. їм рухатися по відношенню один до одного. В цей Через якийсь час, другий привідний елемент момент, зрозуміло, шприц 214 вивільняється, тому 234 завершує свій робочий хід у корпусі шприца що сили, створювані привідною пружиною 230, 216 і не може рухатися далі. В цей момент, вміст вже не передаються шприцу 214, і єдиною силою, шприца 214 є повністю спорожненим і сила, ствощо діє на шприц, буде відтяжна сила зворотної рювана привідною пружиною 230, утримує другий пружини 226. Таким чином, шприц 214 тепер попривідний елемент 234 в його кінцевому положенні вертається в своє втягнене положення і цикл ін'єкта продовжує примушувати демпферну рідину ції завершується. витікати до збірної камери 142, дозволяючи пер 15 88639 16 17 88639 18 19 Комп’ютерна верстка М. Мацело 88639 Підписне 20 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
