Пристрій для пакування та видачі твердих профільних тіл, головним чином таблеток або/і капсул для орального призначення

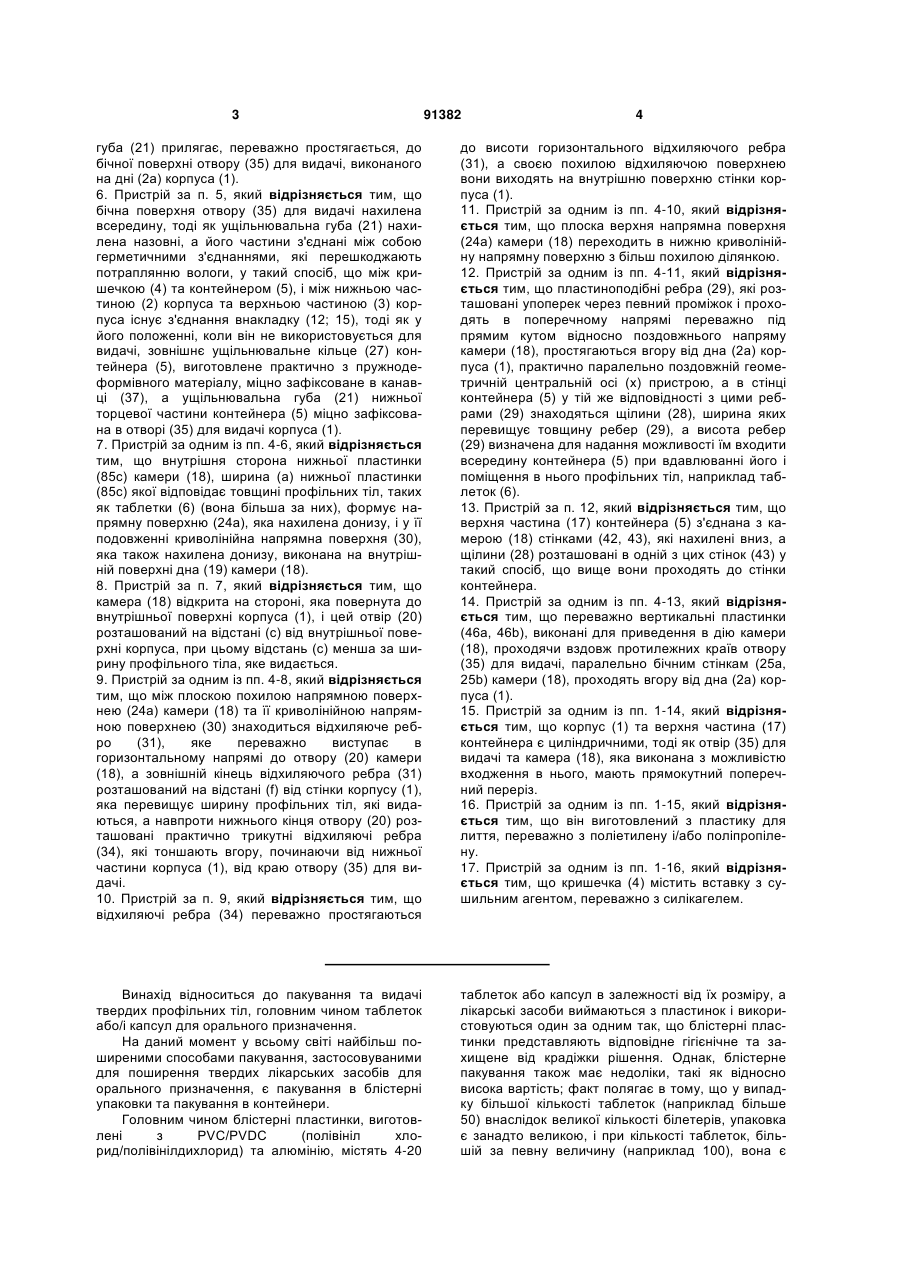

1. Пристрій для пакування та видачі твердих профільних тіл, головним чином таблеток або/і капсул для орального призначення, який має контейнер, загерметизований кришечкою, придатною для зберігання профільних тіл, отвір для видачі і деталі, які виконані з можливістю подачі профільних тіл зсередини контейнера до отвору для видачі, при цьому контейнер (5) виконаний в корпусі (1) з можливістю переміщення подібно до поршня проти дії сили пружності, причому отвір (35) для видачі розташований на дні (2а) корпуса (1), при цьому, коли пристрій знаходиться у положенні, у якому він не використовується для видачі, торцева частина контейнера (5) з отвором (20) для вивільнення за раз одного профільного тіла, розташованим навпроти кінця контейнера (5), загерметизованого кришечкою, знаходиться в отворі (35) для видачі з герметизацією його, і він виконаний з можливістю в ході видачі видавати з корпуса (1) за раз переважно одне профільне тіло, який відрізняється тим, що корпус складається з нижньої частини (2) з дном (2а), яке має отвір (35) для видачі, та верхньої частини (3), з'єднаної з нею, верхній кінець якої має потовщену верхню ділянку (36), при цьому нижня сторона ділянки (36) має орієнтовану донизу канавку (37), і коли пристрій не використовується для видачі, ущільнювальне кільце (27), яке проходить догори і розташоване на зовнішній поверхні контейнера (5), знаходиться у цій канавці (37), а верхня ділянка (36) виконана для обмеження переміщення контейнера (5) вгору, спричиненого силою пружності, і у даному випадку 2 (19) 1 3 91382 4 губа (21) прилягає, переважно простягається, до бічної поверхні отвору (35) для видачі, виконаного на дні (2а) корпуса (1). 6. Пристрій за п. 5, який відрізняється тим, що бічна поверхня отвору (35) для видачі нахилена всередину, тоді як ущільнювальна губа (21) нахилена назовні, а його частини з'єднані між собою герметичними з'єднаннями, які перешкоджають потраплянню вологи, у такий спосіб, що між кришечкою (4) та контейнером (5), і між нижньою частиною (2) корпуса та верхньою частиною (3) корпуса існує з'єднання внакладку (12; 15), тоді як у його положенні, коли він не використовується для видачі, зовнішнє ущільнювальне кільце (27) контейнера (5), виготовлене практично з пружнодеформівного матеріалу, міцно зафіксоване в канавці (37), а ущільнювальна губа (21) нижньої торцевої частини контейнера (5) міцно зафіксована в отворі (35) для видачі корпуса (1). 7. Пристрій за одним із пп. 4-6, який відрізняється тим, що внутрішня сторона нижньої пластинки (85с) камери (18), ширина (а) нижньої пластинки (85с) якої відповідає товщині профільних тіл, таких як таблетки (6) (вона більша за них), формує напрямну поверхню (24а), яка нахилена донизу, і у її подовженні криволінійна напрямна поверхня (30), яка також нахилена донизу, виконана на внутрішній поверхні дна (19) камери (18). 8. Пристрій за п. 7, який відрізняється тим, що камера (18) відкрита на стороні, яка повернута до внутрішньої поверхні корпуса (1), і цей отвір (20) розташований на відстані (с) від внутрішньої поверхні корпуса, при цьому відстань (с) менша за ширину профільного тіла, яке видається. 9. Пристрій за одним із пп. 4-8, який відрізняється тим, що між плоскою похилою напрямною поверхнею (24а) камери (18) та її криволінійною напрямною поверхнею (30) знаходиться відхиляюче ребро (31), яке переважно виступає в горизонтальному напрямі до отвору (20) камери (18), а зовнішній кінець відхиляючого ребра (31) розташований на відстані (f) від стінки корпусу (1), яка перевищує ширину профільних тіл, які видаються, а навпроти нижнього кінця отвору (20) розташовані практично трикутні відхиляючі ребра (34), які тоншають вгору, починаючи від нижньої частини корпуса (1), від краю отвору (35) для видачі. 10. Пристрій за п. 9, який відрізняється тим, що відхиляючі ребра (34) переважно простягаються до висоти горизонтального відхиляючого ребра (31), а своєю похилою відхиляючою поверхнею вони виходять на внутрішню поверхню стінки корпуса (1). 11. Пристрій за одним із пп. 4-10, який відрізняється тим, що плоска верхня напрямна поверхня (24а) камери (18) переходить в нижню криволінійну напрямну поверхню з більш похилою ділянкою. 12. Пристрій за одним із пп. 4-11, який відрізняється тим, що пластиноподібні ребра (29), які розташовані упоперек через певний проміжок і проходять в поперечному напрямі переважно під прямим кутом відносно поздовжнього напряму камери (18), простягаються вгору від дна (2а) корпуса (1), практично паралельно поздовжній геометричній центральній осі (х) пристрою, а в стінці контейнера (5) у тій же відповідності з цими ребрами (29) знаходяться щілини (28), ширина яких перевищує товщину ребер (29), а висота ребер (29) визначена для надання можливості їм входити всередину контейнера (5) при вдавлюванні його і поміщення в нього профільних тіл, наприклад таблеток (6). 13. Пристрій за п. 12, який відрізняється тим, що верхня частина (17) контейнера (5) з'єднана з камерою (18) стінками (42, 43), які нахилені вниз, а щілини (28) розташовані в одній з цих стінок (43) у такий спосіб, що вище вони проходять до стінки контейнера. 14. Пристрій за одним із пп. 4-13, який відрізняється тим, що переважно вертикальні пластинки (46а, 46b), виконані для приведення в дію камери (18), проходячи вздовж протилежних країв отвору (35) для видачі, паралельно бічним стінкам (25а, 25b) камери (18), проходять вгору від дна (2а) корпуса (1). 15. Пристрій за одним із пп. 1-14, який відрізняється тим, що корпус (1) та верхня частина (17) контейнера є циліндричними, тоді як отвір (35) для видачі та камера (18), яка виконана з можливістю входження в нього, мають прямокутний поперечний переріз. 16. Пристрій за одним із пп. 1-15, який відрізняється тим, що він виготовлений з пластику для лиття, переважно з поліетилену і/або поліпропілену. 17. Пристрій за одним із пп. 1-16, який відрізняється тим, що кришечка (4) містить вставку з сушильним агентом, переважно з силікагелем. Винахід відноситься до пакування та видачі твердих профільних тіл, головним чином таблеток або/і капсул для орального призначення. На даний момент у всьому світі найбільш поширеними способами пакування, застосовуваними для поширення твердих лікарських засобів для орального призначення, є пакування в блістерні упаковки та пакування в контейнери. Головним чином блістерні пластинки, виготовлені з PVC/PVDC (полівініл хлорид/полівінілдихлорид) та алюмінію, містять 4-20 таблеток або капсул в залежності від їх розміру, а лікарські засоби виймаються з пластинок і використовуються один за одним так, що блістерні пластинки представляють відповідне гігієнічне та захищене від крадіжки рішення. Однак, блістерне пакування також має недоліки, такі як відносно висока вартість; факт полягає в тому, що у випадку більшої кількості таблеток (наприклад більше 50) внаслідок великої кількості білетерів, упаковка є занадто великою, і при кількості таблеток, більшій за певну величину (наприклад 100), вона є 5 непрактичною, і пакування не може здійснюватися за допомогою звичайного пакувального обладнання; внаслідок їх складу повторне використання пластикових упаковок неможливе і при спалюванні виділяється газоподібний хлороводень, який забруднює повітря; не вирішено питання захисту таблеток всередині блістерної пластинки, вийнятої з коробки (вони руйнуються при пресуванні); нарешті, банальним та реальним чином можна одержати копії продуктів, оскільки традиційна лінія для блістерного пакування доступна на усіх фармацевтичних фабриках. В ході іншої широко використовуваної процедури пакування в контейнери за допомогою пристрою, головним чином розробленого для цієї цілі, таблетки або капсули поміщаються в спеціальні контейнери, виготовлені з пластику або скла або металу, а потім вони герметизуються кришечкою. Перевага цього способу полягає в тому, що у випадку, коли великі кількості пакувальних контейнерів є відносно дешевими, то вони ефективно захищають їх вмісти (лікарські засоби), вони не забруднюють навколишнє середовище, оскільки вони можуть повторно використовуватися, проте мають наступні недоліки: - вони не задовольняють вимог гігієни, оскільки під час видачі, декілька таблеток або капсул можуть одночасно випадати з контейнера, наприклад на долоню, на стіл або підлогу і, таким чином, продукти, які залишають контейнер, можуть фізично або/і бактеріологічно забруднюватися; - після першого відкривання контейнера внаслідок контакту з повітрям або/і вологою, хімічна стабільність продуктів може бути під питанням; - варіанти способу пакування контейнерів з гарантійною герметизацією (наприклад герметизуючою смужкою або спеціальною кришечкою) підвищують ціну продукту; - у той же час, контейнерами без гарантійної герметизації можна маніпулювати (повторно заповнювати, викрадати, навмисно або випадково забруднювати і тому подібне); - користувачі даного лікарського засобу, головним чином люди похилого віку, часто не можуть повторно загерметизувати контейнер належним встановленням кришечки на ньому і дуже часто трапляється так, що лікарські засоби практично безперервно контактують з навколишнім повітрям. Німецька заявка на корисну модель № DE 296 01 693 U1 описує пристрій для послідовної видачі таблеток, який має корпус з дном, яке має отвір та ковзний механізм всередині. Зверху він має робочу натискну пластинку, а на дні він має дозувальну головку, яка може видавлюватися з корпусу крізь нижній отвір разом з усією стороною проти дії сили пружини, при цьому таблетка, яка потрапила в неї, вивільняється і випадає з корпуса. У випадку, коли ця головка не використовується для виймання, вона закриває нижній отвір. Ребра та щілини виконані для розміщення таблеток, які знаходяться всередині корпуса та на ковзному механізмі. Хоча окрім підвищення безпеки користування та простого виробництва згідно з поставленою задачею, це рішення також передбачалося для покращення герметизації, в дійсності, як це про 91382 6 демонстровано практичним досвідом та порівняльними дослідами, пристрій забезпечує досить слабкий захист від проникнення повітря та вологи, що головним чином не є задовільним для виконання вимог, попередньо описаних для фармацевтичних продуктів. Цей пристрій не містить ущільнень: герметизація повинна забезпечуватися конструкційними елементами, які ковзають один по іншому, що, однак, не завжди ε задовільним для досягнення бажаної ефективності герметизації. Що стосується безпеки використання, яка може досягатися відомим пристроєм, то вона диктується обставиною, яка з'являється на практиці, що у закритому положенні головки для видачі, її край, який входить в нижній отвір, може рухатися всередину внаслідок непередбаченого тиску, наприклад тиску, прикладеного дитиною, в результаті чого пристрій розпадається на дві частини (на корпус та ковзний механізм), а таблетки, які зберігаються в ньому, випадають: це є не тільки ушкодженням матеріалу, але й також очевидною небезпекою. Задачею, яка вирішується винаходом, є надання пристрою, придатного для пакування та видачі твердих тіл, головним чином таблеток або/і капсул для орального призначення, який повністю задовольняє вимоги гігієни, усуває усі можливості маніпуляції, тобто є захищеним від крадіжки, усуває ризик непередбаченого відкривання його і перешкоджає потраплянню будь-якого іншого непотрібного матеріалу іншої якості або природи в контейнер після його відкривання, є простим у використанні, не забруднює навколишнє середовище і дешевий у виробництві. Окрім того, порівняно з відомими на даний момент подібними рішеннями, пристрій потребує більш ефективної герметизації від потрапляння повітря та вологи навіть, якщо, наприклад, після видалення гарантійної пломби, його можна використовувати протягом відносно довгого періоду часу після першої видачі. Винахід базується на розумінні того, що вищезгадані переваги способу пакування контейнера можуть зберігатися, а його недоліки можна усунути, якщо таблетки/капсули виймаються з контейнера послідовно, видавлюючи них, а вихід та з’єднання частин контейнера, зібраного з декількох блоків у найбільш вигідний спосіб з точки зору технології виробництва, виконуються герметичними, повністю усуваючи потрапляння повітря та вологи у внутрішній простір контейнера. Ми також зрозуміли, що вибираючи належну форму та зовнішній вигляд частин пристрою, можна також без якихось додаткових витрат простим способом застосовувати липку гарантійна смужку. На основі вищезгаданого розуміння у відповідності з винаходом, поставлена задача вирішувалась пристроєм, придатним для пакування та видачі твердих профільних тіл, головним чином таблеток або/і капсул, який має контейнер, загерметизований кришечкою, придатною для зберігання профільних тіл, отвір для видачі та деталі, які подають профільні тіла з внутрішньої частини контейнера до отвору для видачі; контейнер виконаний в корпусі з можливістю переміщення подібно до поршня проти дії сили пружності; отвір для ви 7 дачі розташований на дні корпуса; коли пристрій перебуває у положенні, у якому він не використовується для видачі, то торцева частина контейнера з отвором для вивільнення за раз одного профільного тіла в момент розташування її навпроти кінця контейнера, закритого кришечкою, входить в отвір для видачі, герметизуючи його, і вона виконана у такий спосіб, що в ході операцій видачі дозволяє видавати за раз переважно одне профільне тіло в момент, коли вона знаходиться зовні корпусу. Пристрій базується на ідеї, що корпус складається з нижньої частини, яка має дно, що має отвір для видачі, та з'єднаної з нею верхньої частини, верхній кінець якої має потовщену головку, при цьому нижня сторона головки має орієнтовану донизу канавку, і коли пристрій не використовується для видачі, то ущільнювальне кільце, яке простягається догори і розташоване на зовнішній поверхні контейнера, входить в цю канавку, а головка виконана для обмеження руху вгору контейнера, спричиненого силою пружності, і в заданому випадку, верхня сторона потовщеної головки має канавку та виступ для приймання кільця, вставленого для кріплення герметизуючої смужки, а її частини з'єднані між собою герметичними з'єднаннями, які перешкоджають потраплянню вологи у такий спосіб, щоб між кришечкою та контейнером, і між нижньою частиною корпуса та верхньою частиною корпуса існувало з'єднання внакладку, у той же час у положенні пристрою, коли він не використовується для видачі, зовнішнє ущільнювальне кільце контейнера, виготовлене з пружнодеформівного матеріалу, міцно фіксується в канавці, а герметизуюча губа нижньої частини контейнера міцно фіксується в отворі для видачі корпуса. Практично знімна герметизуюча смужка (гарантійна смужка), яка охоплює торцеву частину пристрою, яка виступає з корпуса, коли контейнер не використовується для видачі, кріпиться до кришечки, яка формує закривальну конструкцію контейнера. Також бажано, коли пружина приєднана до контейнера і переважно притуляється до корпуса, переважно до дна корпуса, і стискається, коли кришечку вдавлюють донизу і переміщають контейнер, і повертає контейнер у його первинне положення, коли на кришечку припиняють тиснути. Подальша конструкція пристрою відрізняється тим, що контейнер, який рухається в корпусі подібно до поршня, має камеру, починаючи від своєї верхньої частини з діаметром, більшим за діаметр камери, визначений для узгодження з розмірами профільних тіл, які видаються, причому камера придатна для спрямування профільних тіл до отвору для видачі, а торцева частина цієї камери входить в отвір для видачі, коли пристрій не використовується для видачі. Бажано, коли герметизуюча губа, виготовлена практично з пружнодеформівного матеріалу, проходить вздовж дна камери, при цьому герметизуюча губа притуляється (практично простягається) до бічної поверхні отвору для видачі, виконаному в дні корпуса, і також бажано, коли бічна поверхня отвору для видачі нахилена всередину, тоді як герметизуюча губа нахилена назовні. 91382 8 Згідно з подальшим прикладом конструкції, внутрішня сторона нижньої пластинки камери, ширина нижньої пластинки камери якої відповідає товщині профільних тіл (вона ширша за них), формує напрямну поверхню, яка нахилена донизу, і в подовженні криволінійна напрямна поверхня, яка також нахилена донизу, розташована на внутрішній поверхні дна камери. Інша переважна конструкція пристрою згідно з винаходом відрізняється тим, що між плоскою похилою напрямною поверхнею камери та її криволінійною напрямною поверхнею знаходиться відхиляюче ребро, яке переважно виступає в горизонтальному напрямі до отвору камери, а зовнішній кінець відхиляючого ребра розташований на відстані від стінки корпуса, яка перевищує ширину профільних тіл, які видаються, а на протилежному нижньому кінці отвору розташовані практично трикутні відхиляючі ребра, які тоншають догори, починаючи від дна корпусу (від краю отвору для видачі). Практично відхиляючі ребра проходять по висоті горизонтального відхиляючого ребра, і своїми похилими відхиляючими поверхнями вони виходять на внутрішню поверхню стінки корпуса. Також може бути бажаним, коли плоска верхня напрямна поверхня камери переходить в нижню криволінійну напрямну поверхню з більш похилою ділянкою. У відповідності з подальшою ознакою винаходу, пластиноподібні ребра, розташовані упоперек та проходять переважно під прямими кутами відносно поздовжнього напряму камери догори від дна корпуса, практично паралельно до поздовжньої геометричної центральної осі пристрою, а в стінці контейнера співвісно з цими ребрами розташовані щілини, ширина яких перевищує товщину ребер, а висота ребер вибрана для надання можливості їм входити всередину контейнера, коли він вдавлюється вниз і розміщувати в ньому профільні тіла, наприклад таблетки. Також може бути бажаним, коли верхня частина контейнера з'єднана з камерою, яка має похилі донизу частини стінки, а щілини розташовані на такій частині стінки у такий спосіб, що вони входять зверху в контейнер, і коли переважно вертикальні пластинки, виконані для приведення в дію камери і проходять вздовж протилежних країв отвору для видачі паралельно бічним стінкам камери, проходять вгору від дна корпусу. У випадку дископодібних таблеток, головним чином корпус та верхня частина контейнера можутьбути циліндричної форми, тоді як отвір для видачі та камера, яка входить в нього, може мати прямокутний поперечний переріз. Увесь пристрій може бути виготовленим з пластику для лиття, переважно з поліетилену і/або поліпропілену, кришечка може виготовлятися, наприклад з поліетилену, а корпус і контейнер можуть виготовлятися з поліпропілену. Кришечка містить сушильний агент, переважно з вмістом силікагелю. Нижче винахід описується детально на основі доданих креслень, які зображають пристрій згідно з винаходом та декілька його часткових рішень. На кресленнях, фігура 1 зображає пристрій в перспективі у початковому положенні; 9 фігура 2 зображає пристрій як на фігурі 1 у положенні, готовому для видачі; фігура 3 зображає пристрій як на фігурах 1 та 2 під час видачі; фігура 4 є видом перспективи пристрою у "розібраному" стані; фігура 5 є видом зверху пристрою; фігура 6 є видом перерізу, проведеного по лінії А - А на фігурі 5; фігура 7 є видом перерізу, проведеного по лінії Ε - Ε на фігурі 4; фігура 8 є видом перерізу, проведеного по лінії F - F на фігурі 4; фігура 9а зображає вид з напряму стрілки G, зображеної на фігурі 8; фігура 9b зображає контейнер у виді з отвору камери; фігура 10 зображає частину В на фігурі 6 та частину пристрою у його подовженні у більшому масштабі; фігура 11 зображає частину С на фігурі 6 у більшому масштабі; фігура 12 зображає нижню частину внутрішнього простору корпуса у виді перспективи в більшому масштабі; фігура 13 зображає верхню частину корпуса, яка має гарантійну смужку, разом з кришечкою в більшому масштабі; фігура 14 зображає дно корпуса у виді з низу. Приклад конструкції пристрою згідно з винаходом, зображений на фігурах 1-4, має циліндричний корпус (тіло), позначений увесь цифрою 1, і має нижню частину 2 більшої висоти m1, охоплену дном 2а в нижній частині, та верхню частину 3 меншої висоти m2 (фігура 2), при цьому частини корпуса з'єднані між собою вологонепроникним з'єднанням внакладку. На фігурі 4, поздовжня геометрична центральна вісь корпуса 1 позначена літерою х. Слід відмітити, що слова "нижня" та "верхня", які вказують положення відносно пристрою, у якому отвір на дні 2а, крізь який може видаватися таблетка 6, як це зображено на фігурі 3, розташований на дні, а кришечка 4 розташована у верхній частині. Циліндричний контейнер 5, який може рухатися назад і вперед подібно до поршня вздовж центральної осі х, входить в корпус 1, при цьому контейнер виконаний для вміщення і видачі таблеток 6, які зберігаються, а у верхній частині він загерметизований кришечкою 4 (пробка) з герметизуючою смужкою 7 (гарантія захисту від крадіжки), яка забезпечує з'єднання внакладку, що забезпечує герметизацію від вологості. Контейнер 5 може рухатися до отвору для видачі проти дії сили пружності шляхом натискання кришечки 4 і коли це притискне зусилля припиняє діяти, він рухається назад у своє початкове положення. Як це буде описано в деталях пізніше, нижня торцева частина контейнера 5 входить в отвір для видачі на дні 2а із забезпеченням вологонепроникності, тобто вона перешкоджає потраплянню вологи до продукту, розташованого в пристрої перед видачею. На фігурі 1, пристрій зображений у його початковому положенні, у якому він може поширюватися, коли кільцева герметизуюча смужка 7, яка та 91382 10 кож функціонує як гарантійна смужка, перешкоджає його відкриванню або маніпулюванню ним, а під кришечкою 4 герметизуюча смужка 7 охоплює верхню частину, яка простягається догори з корпуса 1 до висоти m3 (фігура 2) і відкрита для демонстрації входження таблеток 6 та закривається тільки кришечкою 4, а також за допомогою відносно легкознімних язичків 9 вона кріпиться до нижньої частини краю 4а кришечки на одній частині (також дивіться фігуру 6) та до тонкого кільця 16, яке спирається на круглий виступ 13 верхньої частини 3 корпуса. Ця смужка може руйнуватися у вікні 8 на герметизуючій смужці 7, а після руйнування язичків 9 (гарантійних ніжок), герметизуюча смужка 7 може видалятися із свого положення, зображеного на фігурі 1. Це положення зображене на фігурі 2; у цьому випадку герметизуюча губа 21, розташована на нижньому кінці корпуса 5, зображеному на фігурах 3 та 4, входить в уже зазначений отвір для видачі на дні 2а вологонепроникним способом, як це також зображено в більшому масштабі на фігурі 14. Зазначається, що спосіб одержання та кріплення кришечки 4 та герметизуючої смужки 7 показаний на фігурі 13 в більшому масштабі. Фігура 3 зображає положення пристрою під час видачі. Видача здійснюється вдавлюванням кришечки 4, в результаті чого нижня торцева частина контейнера 5, яка містить таблетку 6, з'являється з дна 2а, а таблетка 6 випадає з пристрою. Припиняючи прикладання зусилля до кришечки 4, внаслідок вже зазначеної сили пружності контейнер 5 повертається у своє положення, зображене на фігурі 2, а герметичне положення, яке перешкоджає випаданню таблеток 6, відновлюється. Розміри корпуса 1 та контейнера 5 (висоти m1, m2 та m3, зображені на фігурі 2), визначаються у такий спосіб, що кришечка 4 повинна вдавлюватися якомога глибше для надання можливості нижній торцевій частині контейнера 5 виходити з корпуса 1 до такої міри, яка дозволяє видавати тільки одну таблетку 6. Нижче конструкція основних частин пристрою, зображених на фігурі 4, та спосіб з'єднання них між собою описані детально з посиланням на фігури 5-12 великого масштабу. Нижня частина 2 корпуса має уступ 10, який виконаний навколо її верхньої ділянки, та шийку 11, яка має над ним кільцеподібні ребра та виїмки малої глибини, які проходять навколо неї зовні, а верхня частина 3 корпуса з подібними ребрами та виїмками з'єднана з шийкою 11 за допомогою з'єднання внакладку 12, утвореного після защипування, зображеного на фігурі 6; на цій фігурі з'єднання внакладку між шийкою кришечки 4, яка проходить донизу, та внутрішнім верхнім кінцем циліндричної верхньої частини 17 контейнера 5, при цьому з'єднання практично ідентичне із з'єднанням внакладку 12, позначеним цифрою 15 (також дивіться фігуру 4). В результаті наявності ребер/виїмок, які об'єднуються між собою, з'єднання 12 та 15 внакладку роблять практично неможливим роз'єднання конструкційних елементів, які належать їм. Кільце 16 робить можливим розміщення знімної герметизуючої смужки 7 (гарантійна смужка) на 11 контейнері 5 при закриванні його. Завдяки кільцю 16, кришечка 4 може зніматися тільки із зібраного пристрою, якщо язички (гарантійні ніжки) зламані, і завдяки цьому пристрій стає захищеним від крадіжки. Нижня частина контейнера 5 виконана у формі вузької камери 18, яка закривається з трьох сторін і відкривається в напрямі до внутрішньої поверхні стінки корпуса 1, який охоплює її, і має прямокутну форму в поперечному перерізі, перпендикулярному до центральної осі х, при цьому ширина камери, зображеної на фігурі 8, вибирається для узгодження з товщиною таблетки 6 (фігура 3) (вона повинна бути більшою) так, що таблетка 6 може вільно рухатися вниз в камеру 18 без ризику прилипання у такий спосіб, що її широкі бічні поверхні рухаються практично паралельно паралельним бічним стінкам 25а, 25b, які обмежують камеру 18. На дні камера 18 герметизується нижньою частиною 19 з уже згаданою герметизуючою губою 21, яка охоплює неї, тоді як отвір 20 камери 18, який повернутий до стінки корпуса 1, розташований на відстані b від поверхні цієї стінки, показаної на фігурах 6 та 8, безпечно перешкоджаючи руху таблеток вбік від камери 18, і, в той же час, надаючи можливість таблеткам 6 вільно рухатися без ризику прилипання (також дивіться фігуру 12). На дні, кожна бічна стінка 25а, 25b має криволінійний отвір 26, який звужується донизу. Зовні камери 18, паралельно їй, розташована пружина 22 (фігура 9), яка проходить в напрямі контейнера 5 від зовнішньої поверхні вузької похилої стінки 24, що з'єднує верхню циліндричну частину 17 контейнера з камерою 18 і також є частиною камери 18; внутрішня похила напрямна поверхня 24а стінки 24 виконана для безпечного спрямування таблеток 6 у нижню частину камери 18. Форма та геометричні зв'язки переходів (з'єднувальних поверхонь) від циліндричної частини 17 контейнера до камери 18 з прямокутним поперечним перерізом можна добре побачити головним чином на фігурах 4, 9а та 9b. Камера 18 розташована в площині х1, яка перетинає поздовжню геометричну центральну вісь x - ця перша площина х1, проходить посередині між бічними стінками 25а, 25b - (фігура 9b), хоча похила напрямна поверхня 24а та криволінійна напрямна поверхня 30, яка проходить донизу як продовження попередньої поверхні, що витікає з їх функції, розташовані в площині х2 під прямими кутами до вже згаданої площини х1 з ексцентриситетом e відносно центральної осі x (фігура 9а). Очевидно, що у відповідності з цим на дні 2а нижньої частини 2 корпуса 1 також виконано отвір 35 для видачі (дивіться фігури 6 та 14). Згідно з фігурою 9b, похила стінка 42 проходить вище на відстань с, а ніж інша похила стінка 43. Стінки 42, 43 контейнера 5, який може рухатися як поршень, з'єднані зверху з двох сторін з вузькою камерою 18, яка має ширину а контейнера 5 (фігура 8), з її бічними стінками 25а, 25b, які також зверху мають похилу ділянку, як це можна гарно побачити на фігурах 9b та 4, таким чином, що вони спрямовують таблетки 6, поміщені у верхню частину контейнера 5 (фігури 3 та 12), вниз на вужчу 91382 12 напрямну поверхню 24а та криволінійну напрямну поверхню 30. Однак, для полегшення розміщення таблеток 6, які рухаються вниз, в стінці 43 збоку виконані паралельні щілини 28, а в нижній частині 2 корпуса 1 виконані ребра 29, які проходять доверху від його дна 2а і проковзують в щілини 28 при притисканні кришечки 4 вниз. Щілини 28 проходять вгору в стінці верхньої частини 17 контейнера 5 і закінчуються зверху під ущільнювальним кільцем 27 (дивіться головним чином фігури 6, 9а, 9b і 12). Положення і розмір поперечного перерізу ребер 29 (фігури 6, 7, 8 і 12) очевидно визначаються для надання можливості безперешкодного відносного переміщення щілин 28 та ребер 29, коли контейнер рухається вгору та вниз, і для забезпечення спрямування таблеток 6 завдяки цьому руху. На фігурах 6, 7 та 12 можна побачити, що вздовж двох країв отвору 35 для видачі на дні 2а нижньої частини 2 контейнера, паралельно площині х2, зазначеній вище, розташовані короткі напрямні пластинки 46а, 46b, висота кожної з яких позначена позиційною літерою m4 на фігурах 6 та 12. На зазначених фігурах можна також добре побачити положення відхиляючих ребер 34. Як це можна побачити на фігурах 6, 11 та 12, дно 19 камери 18 має потовщену частину, верхня поверхня якої формує криволінійну напрямну поверхню 30, а її краї, виконані з пружнодеформівного матеріалу, трохи вигинаються назовні, і функціонують як ущільнювальна губа 21, забезпечуючи герметизацію від вологи, прилягаючи до поверхонь отвору для видачі, які трохи відхиляються всередину, при цьому отвір для видачі розташований на дні 2а при герметизації пристрою. Отвір 41 та отвір 44 (фігура 11) полегшують переміщення (входження) губи 21. Як це можна побачити на фігурах 6 та 12, плоска похила напрямна поверхня 24 камери 18 подовжується вниз з меншим нахилом (майже вертикально) короткою плоскою напрямною поверхнею 45, яка закінчується на невеликій відстані практично горизонтальним відхиляючим ребром 31, яке виступає всередину камери 18. Зовнішній кінець відхиляючого ребра 31, який розташований над дном 2а на висоті m4, яка становить приблизно півтора-два діаметра таблеток 6, знаходиться на відстані f від внутрішньої поверхні стінки контейнера 1, яка очевидно більша за діаметр таблеток 6, оскільки відхиляюче ребро 31 не повинно перешкоджати руху вниз таблеток 6. Практично криволінійна напрямна поверхня 30 починається під відхиляючим ребром 31 і навпроти цієї поверхні розташовані два вищезгадані трикутні відхиляючі ребра 34 меншої висоти (проходять приблизно до рівня відхиляючого ребра 31), які звужуються догори і розташовані на тій же відстані від двох сторін площини х2, починаючи від дна 2а нижньої частини 2 корпуса, зовнішнього краю отвору 35 для видачі і проходячи приблизно до висоти m4 напрямних пластинок 46а, 46b. На основі нижченаведених фігур 6 та 10 надається опис герметичного з'єднання від потрапляння вологи, позначене позицією 32 на попередній фігурі (фігура 6, частина В), яке виконане між кор 13 пусом 1 та контейнером 5, що може рухатися в осьовому напрямі. Ущільнювальне кільце 27, зазначене для фігури 4, проходить вгору з відхиленням трохи назовні від зовнішньої поверхні верхньої частини 17 контейнера 5, і в герметичному положенні пристрою, якщо він не використовується для видачі, воно входить у V-подібну канавку 37, яка орієнтована вниз на нижній стороні потовщеної верхньої ділянки 36 верхньої частини 3 корпуса, і притискаючись до її стінок воно забезпечує герметизацію. На фігурі 10 головним чином можна добре побачити вищезгадане кільце 16, яке входить в канавку 38 краю 39 і спирається на виступ 40. Вказується, що верхня ділянка 36 функціонує як обмежувач руху для контейнера 5, який рухається вниз завдяки зусиллю пружини, оскільки після входження ущільнювального кільця 27 в канавку 37 і зачеплення в ній, контейнер 5 більше не може рухатися вгору, проте коли кришечка 4 вдавлюється донизу, він може вільно рухатися вниз. Таким чином, ущільнювальне кільце 27 проходить вздовж зовнішньої бічної стінки верхньої частини 17 контейнера на певній висоті і у відповідності з цим, положення верхньої ділянки 36 визначається у такий спосіб, що коли зусилля пружини 22 рухає контейнер 5 донизу, він зупиняється, коли ущільнювальне кільце 27 входить в контакт з канавкою 37 саме тоді, коли нижня торцева частина контейнера 18 займає герметичне положення в отворі 35 для видачі. Очевидно на фігурі 10 вже зазначені конструкційні елементи позначені вже використовуваними позиційними позначеннями. Пристрій збирається з частин, зображених на фігурі 4, у такий спосіб, що контейнер 5 вставляється в нижню частину 2 корпуса 1, а потім верхня частина 3 корпуса защипується на нижній частині 2 корпуса; в цьому місці ущільнювальне кільце 27 фіксується в канавці 37, зображеній на фігурі 10. Потім набір таблеток 6 поміщається в контейнер 5, і кришечка 4 з герметизуючою смужкою 7 (гарантійною смужкою) защипується на верхньому кінці контейнера 5. Пристрій функціонує наступним чином: після видалення герметизуючої смужки 7 з кришечки 4, користувач утримує її у своїй руці, притискає кришечку 4 своїм великим пальцем, рухаючи цим контейнер 5 донизу подібно поршню проти дії сили пружини 22, нижня торцева частина (частина для видачі) камери 18 виходить з корпуса 1 крізь отвір 35, а таблетка 6 на дні може випадати з пристрою. Визначаються розміри корпуса 1 та контейнера 5 і пристрій виконується у такий спосіб, що тільки одна таблетка 6 може виходити з нього за раз. Після випадіння таблетки 6, користувач знімає свій великий палець з кришечки 4, дозволяючи цим пружині 22 повертатися у її трохи напружене положення і рухати контейнер 5 назад у його початкове положення, у якому, як описано вище, його внутрішня частина герметизується від вологи в усіх з'єднаннях, а саме - в з'єднанні внакладку між кришечкою та контейнером; - в з'єднанні внакладку між нижньою та верхньою частиною корпуса; 91382 14 - в напруженій втулковій муфті між середньою частиною контейнера та верхньою частиною корпуса; і - в напруженій втулковій муфті між нижньою торцевою частиною контейнера для видачі та прямокутним отвором для видачі на дні корпуса. Перед першим використанням в періоди між окремими операціями по видачі герметизація від вологи захищає продукт всередині пристрою від будь-якого псування, що може спричинятися вологою, і робить можливим забезпечення максимального гарантійного періоду. Усі основні деталі пристрою, зображені на фігурі 4, включаючи пружину 22, виготовлені з пластику для лиття (наприклад, кришечка може виготовлятися з поліетилену, контейнер і корпус - з поліпропілену), який має пружно-деформівну природу. Пружина 22 та ущільнювальна губа 21 можуть виготовлятися як одне ціле з контейнером 5. Переважними ефектами винаходу є наступні: внаслідок того факту, що контейнер може використовуватися як поршень, пристроєм легко маніпулювати, що є зручним та гігієнічним, через те, що за раз може видаватися тільки одна таблетка, а інші таблетки не можуть забруднюватися або фізично або бактеріологічно, наприклад через розділення них. Всередині контейнера, внаслідок внутрішньої структури пристрою, повністю спонтанний набір таблеток розташований у такий спосіб, що таблетки виходять з пристрою одна за одною з їх сторонами, паралельними поздовжній осі пристрою, що було неможливим до цих пір у випадку циліндричних контейнерів. У відомих плоских контейнерах, розташування таблеток витікає з геометричної конструкції цих контейнерів, проте, порівняно з плоскими контейнерами, циліндричні контейнери мають вирішальні переваги з декількох аспектів, наприклад завдяки їх об'єму для зберігання, естетичного вигляду, зручності використання, і подібному. Герметизація від вологи робить можливим забезпечувати максимальний період гарантії перед першим використанням; якщо продукт, особливо чутливий до вологи, потребує зберігання в пристрої, то кришечка, яка має внутрішній простір відповідного розміру і приєднана до контейнера, то герметичне з'єднання може поєднуватися з сушильною вставкою, яка містить силікагель. Після першого відкривання пристрою і також кожен раз після видачі таблетки пристрій автоматично знову закривається. Завдяки ущільнювальному кільцю між корпусом та контейнером, яке також гарантує захист від роз'єднання контейнера та корпуса, пристрій залишається належним чином загерметизованим від вологи та повітря, навіть після першого використання. Гарантійна смужка кришечки перешкоджає крадіжці, тобто це є захист від крадіжки, і перешкоджає потраплянню будь-якого стороннього непотрібного матеріалу іншої якості або іншої природи в контейнер після його заповнення; у якості другорядної функції він також перешкоджає будь-якій випадковій дії, що може мати місце під час пакування або транспортування. Матеріал пристрою є однорідним (поліетиленова кришечка, поліпропіленовий контейнер та корпус) 15 таким чином, що він не наносить шкоди навколишньому середовищу, і його пластичний матеріал може утилізуватися плавленням, або він може також спалюватися без забруднення навколишнього середовища. Пристрій має естетичну форму циліндричної трубки. Виготовлення може здійснюватися на високому рівні, що ускладнює його копіювання, але навіть у цьому випадку не існує потреби в складному, новому та дорогому пакувальному обладнанні: пластиковий зібраний контейнер для видачі (попередньо зібраний) разом 91382 16 з корпусом може заповнюватися у простий спосіб продуктом, який зберігається та видається, наприклад таблетками, і він може герметизуватися пластиковою кришечкою на звичайній технологічній лінії для заповнення трубочки без будь-яких її модифікацій. Очевидно винахід не обмежується конструкцією, описаною детально вище, але він може реалізовуватися декількома способами в рамках правового захисту, визначених формулою винаходу. 17 91382 18 19 Комп’ютерна верстка М. Мацело 91382 Підписне 20 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
