Спосіб виготовлення меблів

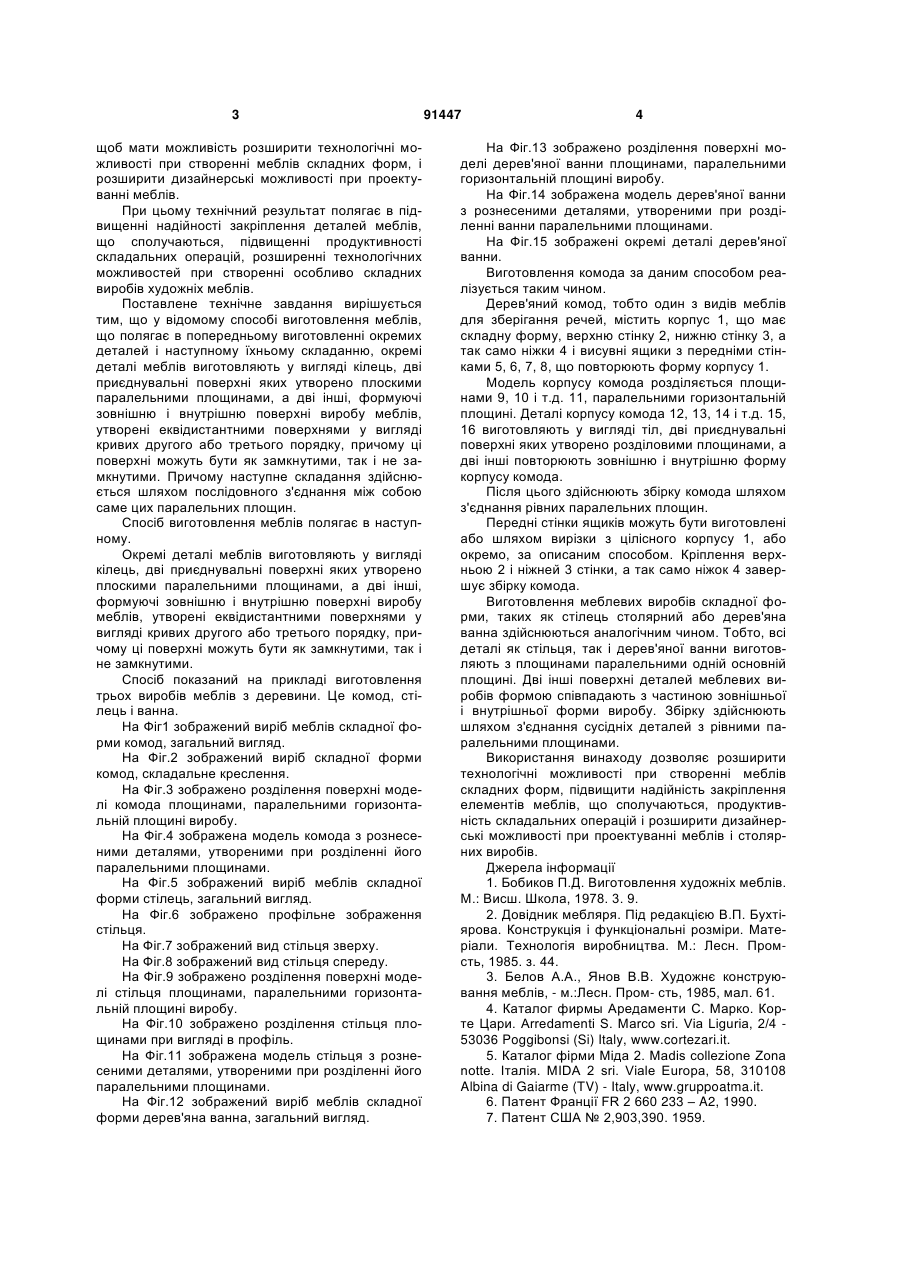

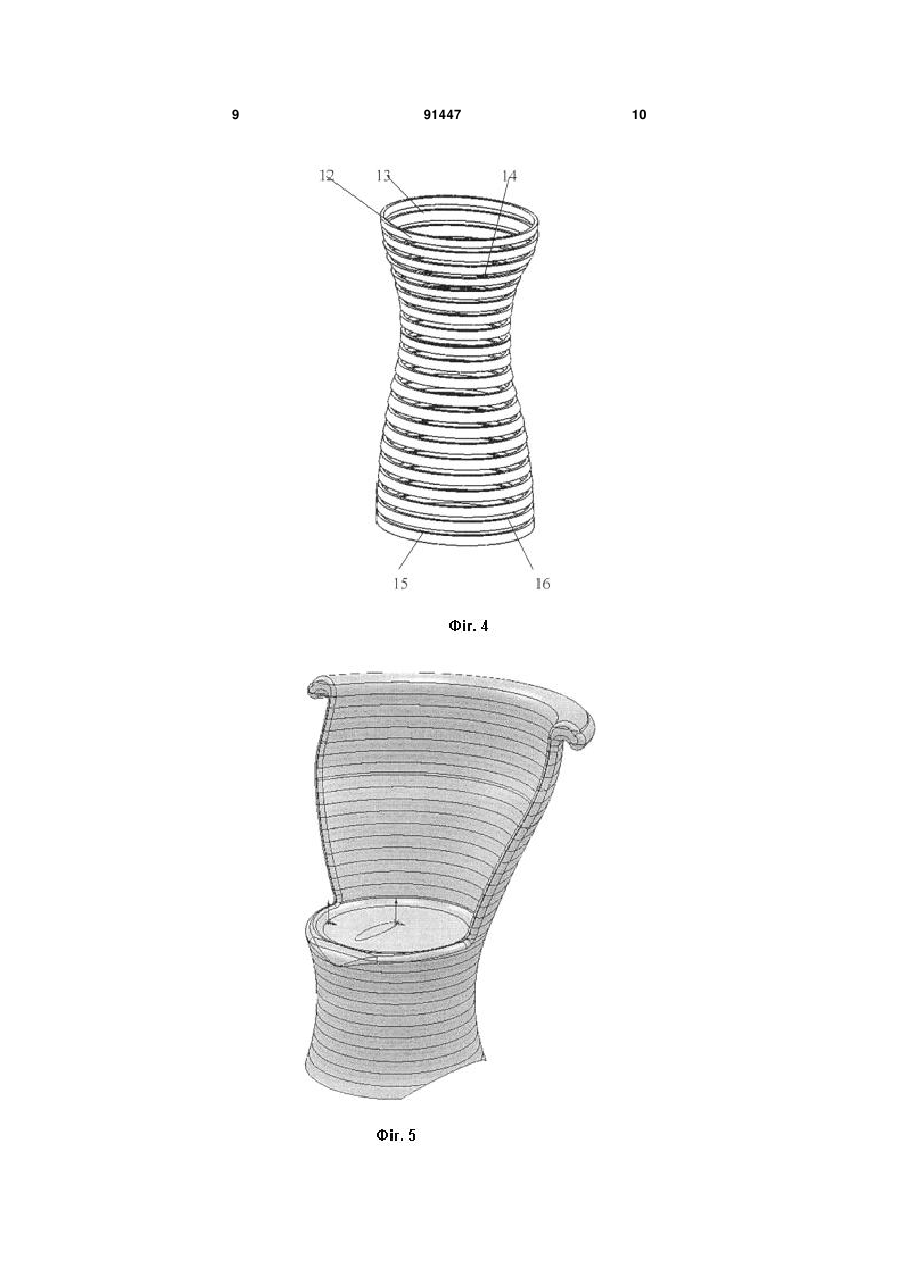

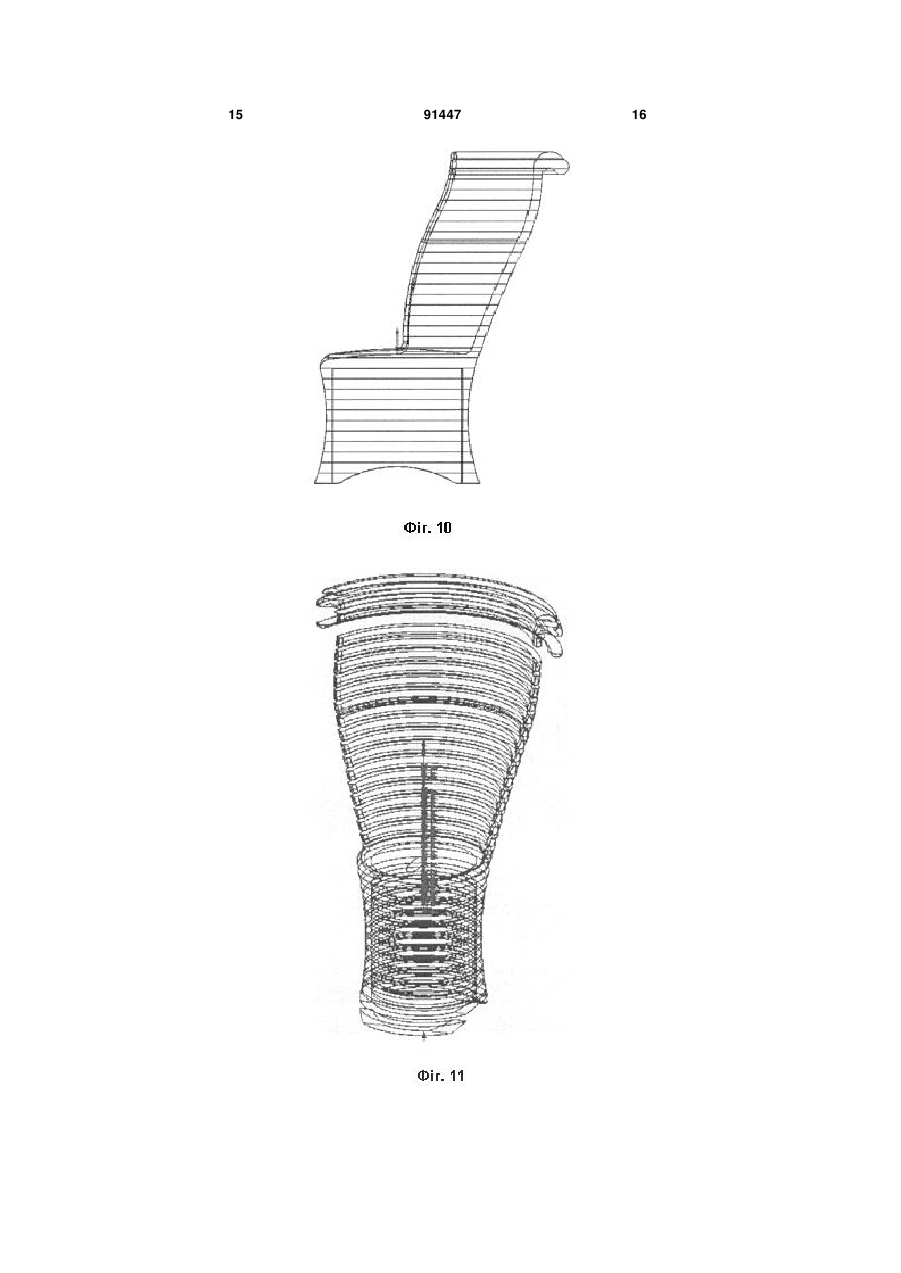

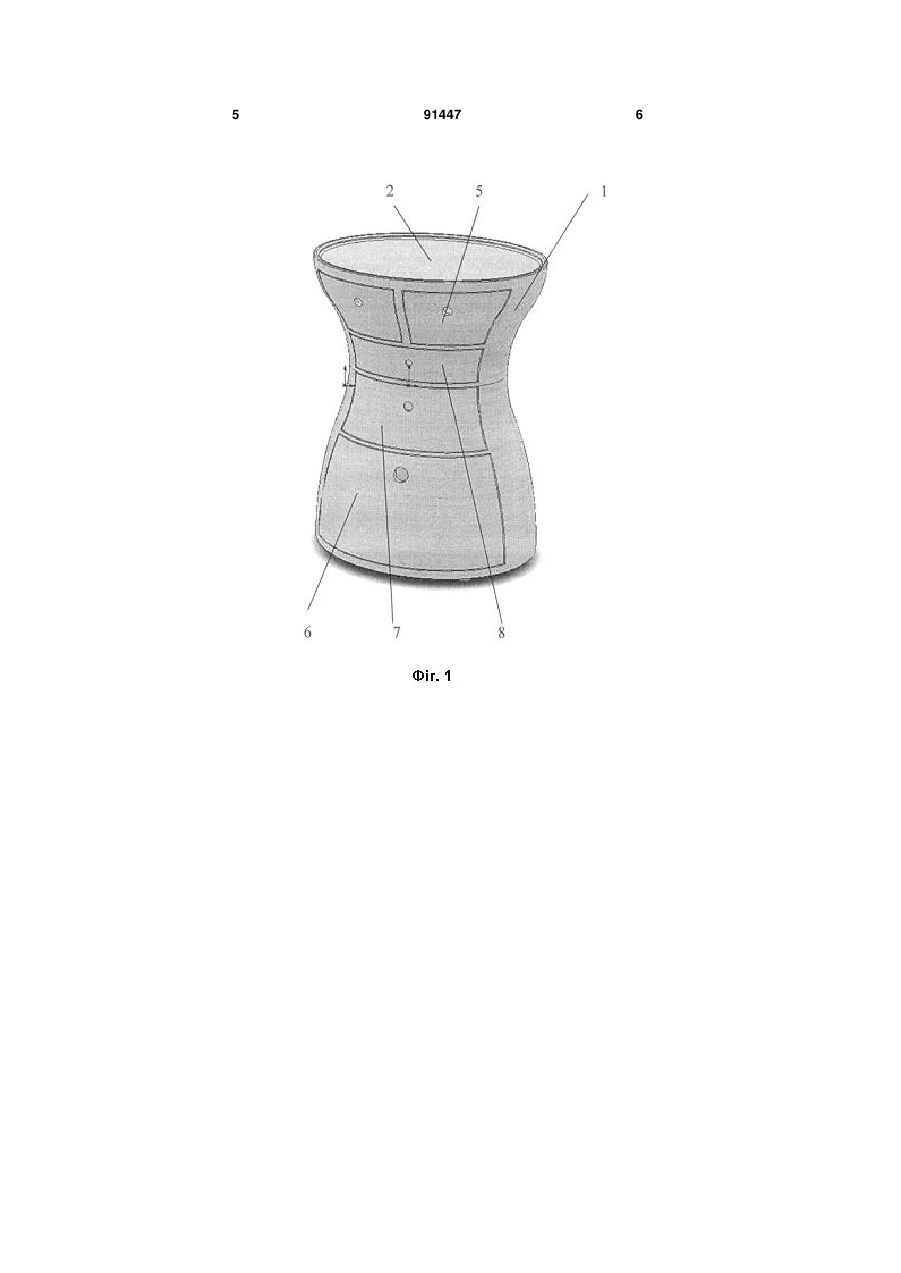

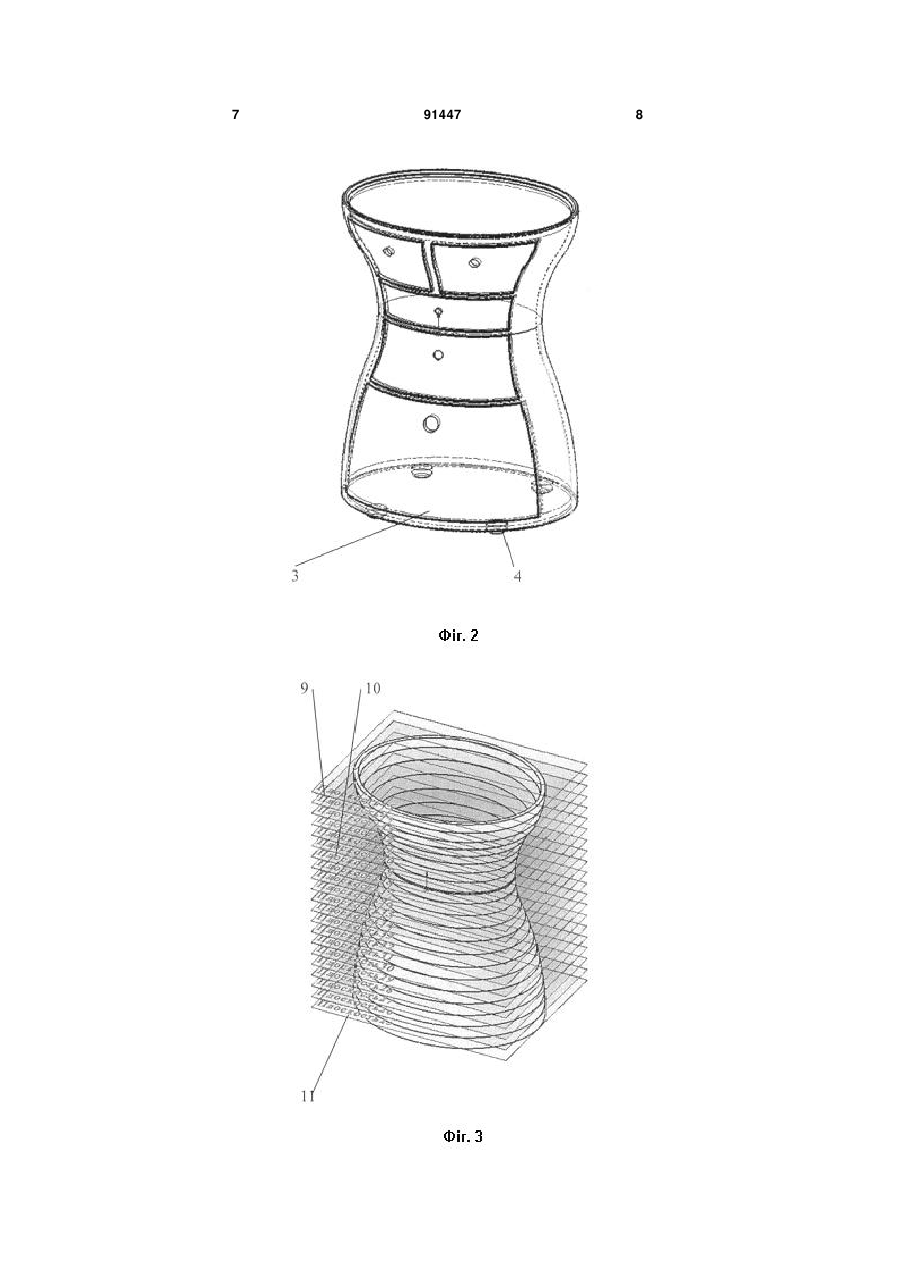

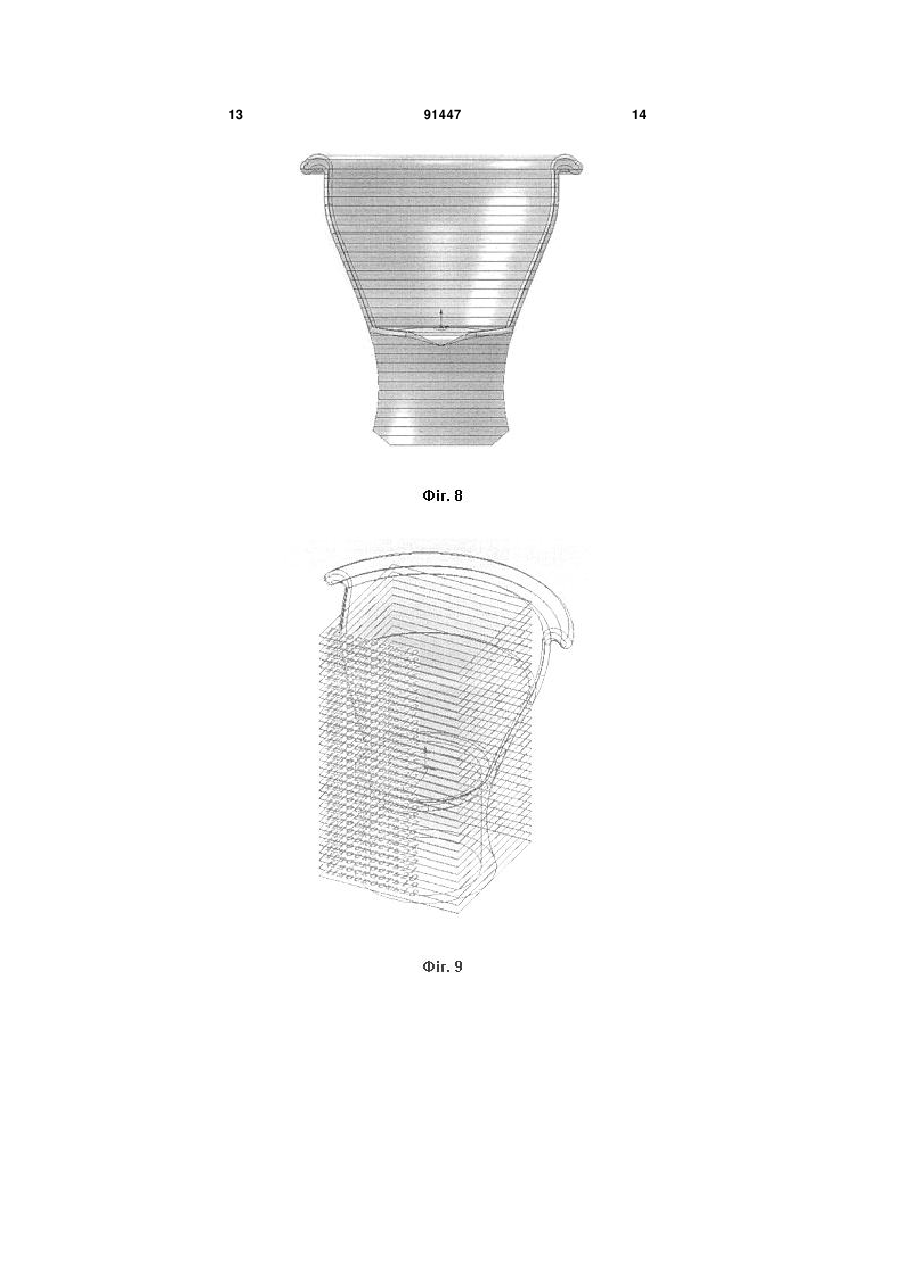

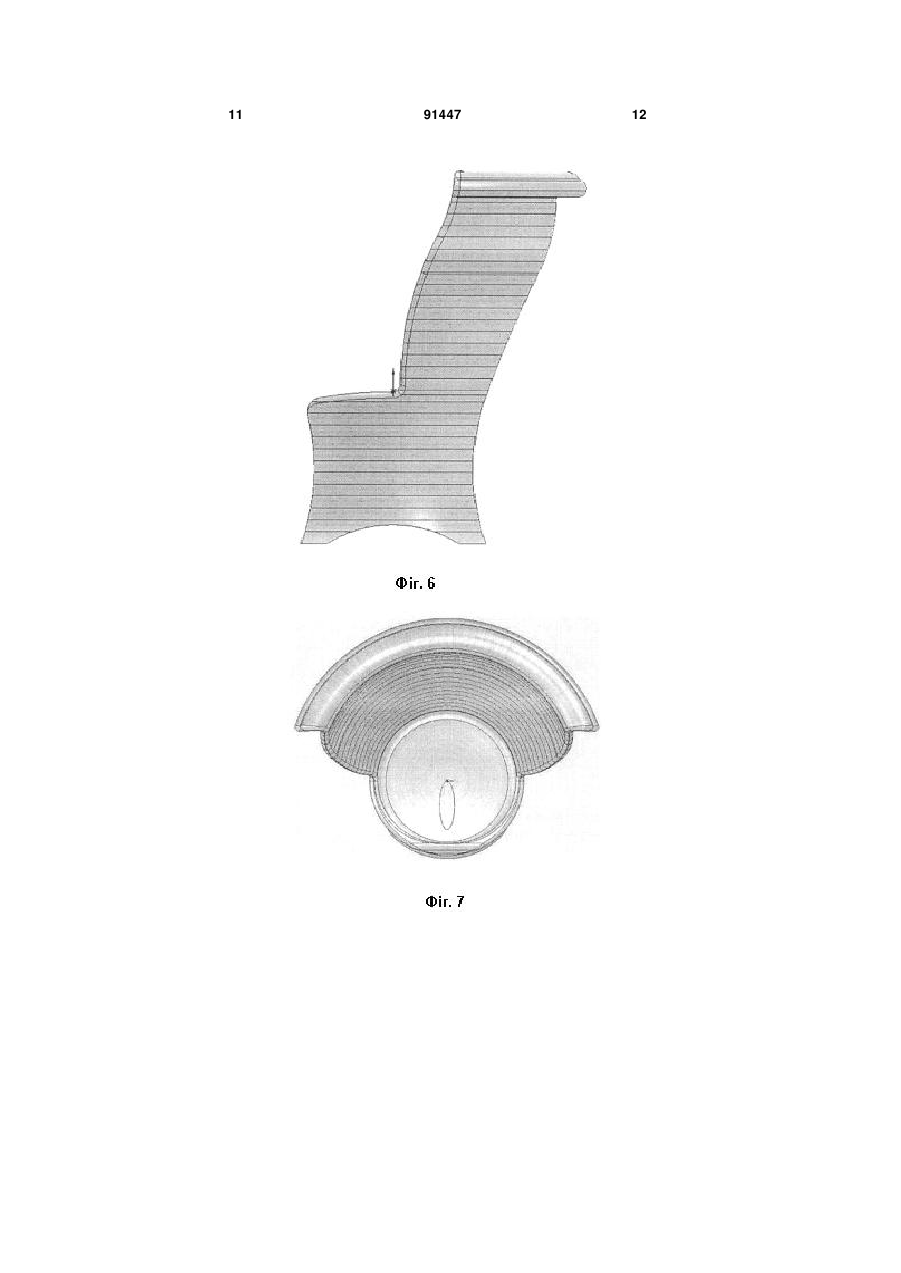

Спосіб виготовлення меблів, зокрема комода чи ванни, що полягає в попередньому виготовленні окремих деталей і їх подальшому збиранні, який відрізняється тим, що окремі деталі меблів виготовляють у вигляді кілець, дві приєднувальні поверхні яких утворено плоскими паралельними площинами, а дві інші, формуючі зовнішню і внутрішню поверхні виробу меблів, утворені еквідистантними поверхнями у вигляді кривих другого або третього порядку, причому ці поверхні можуть бути як замкнутими, так і не замкнутими. (19) (21) a200901910 (22) 03.03.2009 (24) 26.07.2010 (46) 26.07.2010, Бюл.№ 14, 2010 р. (72) КУЛЬМАН СЕРГІЙ МИКОЛАЙОВИЧ (73) КУЛЬМАН СЕРГІЙ МИКОЛАЙОВИЧ (56) US 2903390 A, 29.10.1956 US 4001069 A, 04.01.1977 FR 2660233 A, 04.10.1991 US 2725234 A, 29.11.1955 3 щоб мати можливість розширити технологічні можливості при створенні меблів складних форм, і розширити дизайнерські можливості при проектуванні меблів. При цьому технічний результат полягає в підвищенні надійності закріплення деталей меблів, що сполучаються, підвищенні продуктивності складальних операцій, розширенні технологічних можливостей при створенні особливо складних виробів художніх меблів. Поставлене технічне завдання вирішується тим, що у відомому способі виготовлення меблів, що полягає в попередньому виготовленні окремих деталей і наступному їхньому складанню, окремі деталі меблів виготовляють у вигляді кілець, дві приєднувальні поверхні яких утворено плоскими паралельними площинами, а дві інші, формуючі зовнішню і внутрішню поверхні виробу меблів, утворені еквідистантними поверхнями у вигляді кривих другого або третього порядку, причому ці поверхні можуть бути як замкнутими, так і не замкнутими. Причому наступне складання здійснюється шляхом послідовного з'єднання між собою саме цих паралельних площин. Спосіб виготовлення меблів полягає в наступному. Окремі деталі меблів виготовляють у вигляді кілець, дві приєднувальні поверхні яких утворено плоскими паралельними площинами, а дві інші, формуючі зовнішню і внутрішню поверхні виробу меблів, утворені еквідистантними поверхнями у вигляді кривих другого або третього порядку, причому ці поверхні можуть бути як замкнутими, так і не замкнутими. Спосіб показаний на прикладі виготовлення трьох виробів меблів з деревини. Це комод, стілець і ванна. На Фіг1 зображений виріб меблів складної форми комод, загальний вигляд. На Фіг.2 зображений виріб складної форми комод, складальне креслення. На Фіг.3 зображено розділення поверхні моделі комода площинами, паралельними горизонтальній площині виробу. На Фіг.4 зображена модель комода з рознесеними деталями, утвореними при розділенні його паралельними площинами. На Фіг.5 зображений виріб меблів складної форми стілець, загальний вигляд. На Фіг.6 зображено профільне зображення стільця. На Фіг.7 зображений вид стільця зверху. На Фіг.8 зображений вид стільця спереду. На Фіг.9 зображено розділення поверхні моделі стільця площинами, паралельними горизонтальній площині виробу. На Фіг.10 зображено розділення стільця площинами при вигляді в профіль. На Фіг.11 зображена модель стільця з рознесеними деталями, утвореними при розділенні його паралельними площинами. На Фіг.12 зображений виріб меблів складної форми дерев'яна ванна, загальний вигляд. 91447 4 На Фіг.13 зображено розділення поверхні моделі дерев'яної ванни площинами, паралельними горизонтальній площині виробу. На Фіг.14 зображена модель дерев'яної ванни з рознесеними деталями, утвореними при розділенні ванни паралельними площинами. На Фіг.15 зображені окремі деталі дерев'яної ванни. Виготовлення комода за даним способом реалізується таким чином. Дерев'яний комод, тобто один з видів меблів для зберігання речей, містить корпус 1, що має складну форму, верхню стінку 2, нижню стінку 3, а так само ніжки 4 і висувні ящики з передніми стінками 5, 6, 7, 8, що повторюють форму корпусу 1. Модель корпусу комода розділяється площинами 9, 10 і т.д. 11, паралельними горизонтальній площині. Деталі корпусу комода 12, 13, 14 і т.д. 15, 16 виготовляють у вигляді тіл, дві приєднувальні поверхні яких утворено розділовими площинами, а дві інші повторюють зовнішню і внутрішню форму корпусу комода. Після цього здійснюють збірку комода шляхом з'єднання рівних паралельних площин. Передні стінки ящиків можуть бути виготовлені або шляхом вирізки з цілісного корпусу 1, або окремо, за описаним способом. Кріплення верхньою 2 і ніжней 3 стінки, а так само ніжок 4 завершує збірку комода. Виготовлення меблевих виробів складної форми, таких як стілець столярний або дерев'яна ванна здійснюються аналогічним чином. Тобто, всі деталі як стільця, так і дерев'яної ванни виготовляють з площинами паралельними одній основній площині. Дві інші поверхні деталей меблевих виробів формою співпадають з частиною зовнішньої і внутрішньої форми виробу. Збірку здійснюють шляхом з'єднання сусідніх деталей з рівними паралельними площинами. Використання винаходу дозволяє розширити технологічні можливості при створенні меблів складних форм, підвищити надійність закріплення елементів меблів, що сполучаються, продуктивність складальних операцій і розширити дизайнерські можливості при проектуванні меблів і столярних виробів. Джерела інформації 1. Бобиков П.Д. Виготовлення художніх меблів. М.: Висш. Школа, 1978. 3. 9. 2. Довідник мебляря. Під редакцією В.П. Бухтіярова. Конструкція і функціональні розміри. Матеріали. Технологія виробництва. М.: Лесн. Промсть, 1985. з. 44. 3. Белов А.А., Янов В.В. Художнє конструювання меблів, - м.:Лесн. Пром- сть, 1985, мал. 61. 4. Каталог фирмы Аредаменти С. Марко. Корте Цари. Arredamenti S. Marco sri. Via Liguria, 2/4 53036 Poggibonsi (Si) Italy, www.cortezari.it. 5. Каталог фірми Міда 2. Madis collezione Zona notte. Італія. MIDA 2 sri. Viale Europa, 58, 310108 Albina di Gaiarme (TV) - Italy, www.gruppoatma.it. 6. Патент Франції FR 2 660 233 – A2, 1990. 7. Патент США № 2,903,390. 1959. 5 91447 6 7 91447 8 9 91447 10 11 91447 12 13 91447 14 15 91447 16 17 91447 18 19 Комп’ютерна верстка А. Крижанівський 91447 Підписне 20 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
