Ніжка виробу меблів

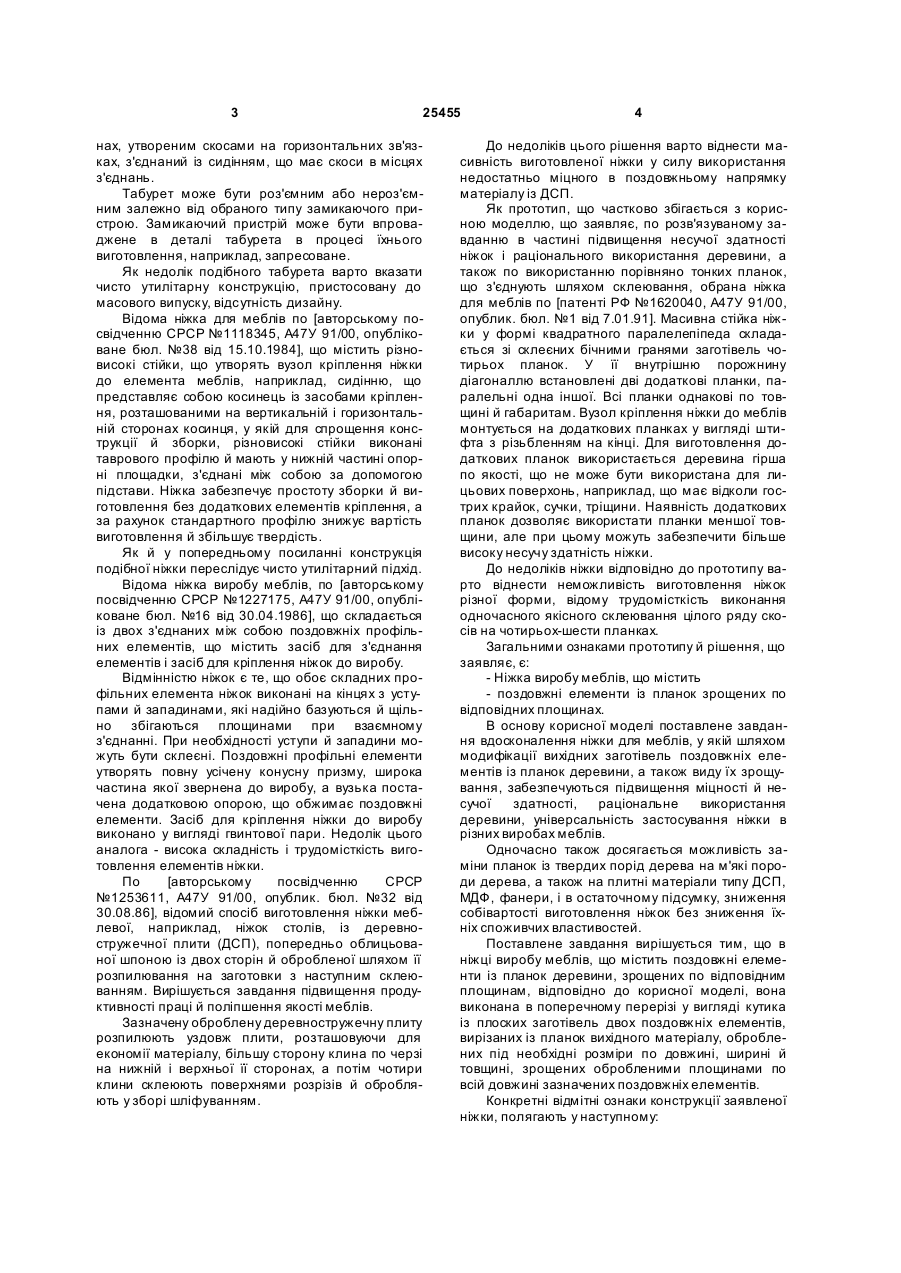

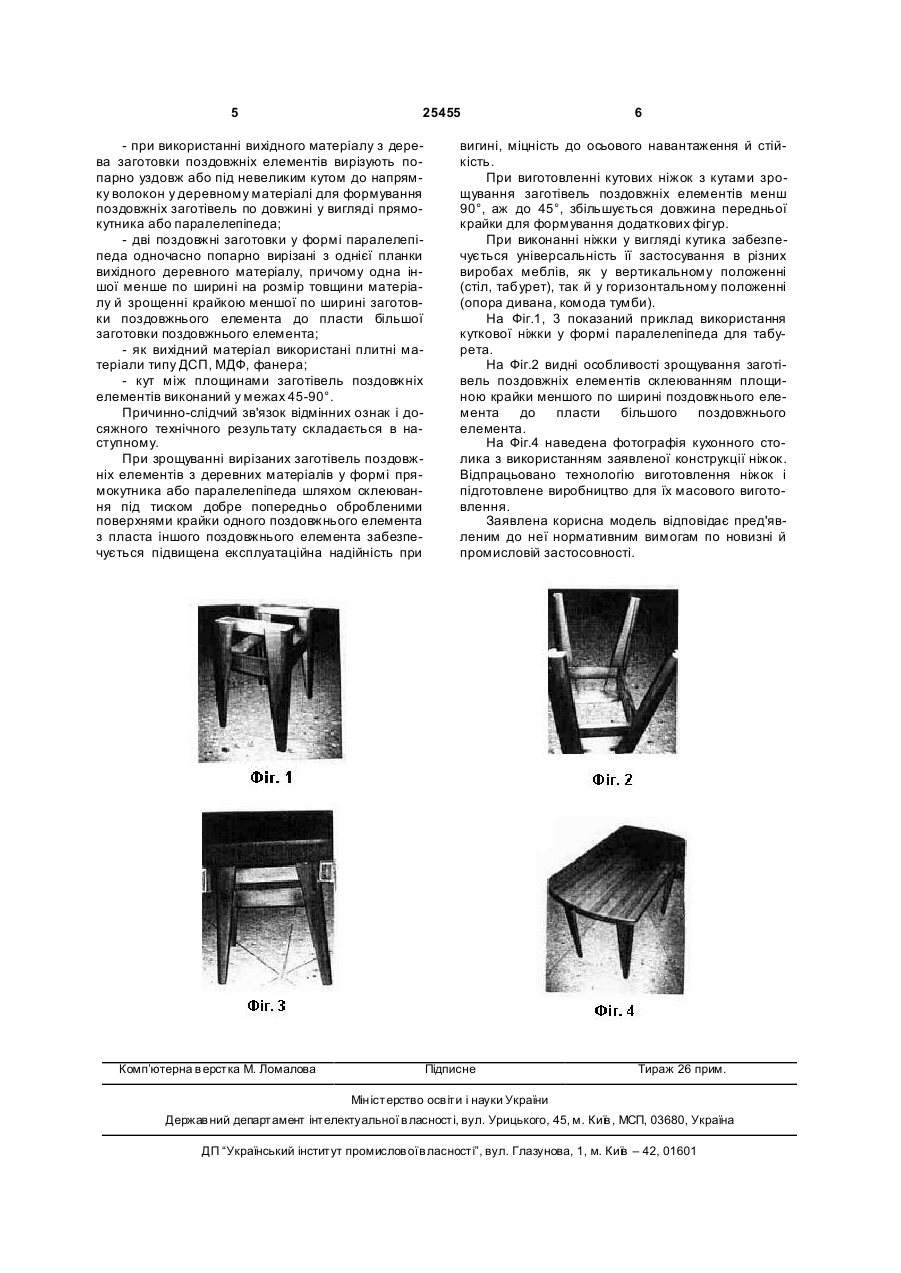

1. Ніжка виробу меблів, що містить поздовжні елементи із планок, зрощених по відповідних площинах, яка відрізняється тим, що вона виконана в поперечному перерізі у вигляді кутика із плоских заготівок двох поздовжніх елементів, вирізаних із планок вихідного матеріалу, оброблених під необхідні розміри по довжині, ширині й товщині, зрощених обробленими площинами на всій довжині зазначених поздовжніх елементів. 2. Ніжка виробу меблів за п. 1, яка відрізняється тим, що при використанні вихідного матеріалу з 3 25455 нах, утвореним скосами на горизонтальних зв'язках, з'єднаний із сидінням, що має скоси в місцях з'єднань. Табурет може бути роз'ємним або нероз'ємним залежно від обраного типу замикаючого пристрою. Замикаючий пристрій може бути впроваджене в деталі табурета в процесі їхнього виготовлення, наприклад, запресоване. Як недолік подібного табурета варто вказати чисто утилітарну конструкцію, пристосовану до масового випуску, відсутність дизайну. Відома ніжка для меблів по [авторському посвідченню СРСР №1118345, А47У 91/00, опубліковане бюл. №38 від 15.10.1984], що містить різновисокі стійки, що утворять вузол кріплення ніжки до елемента меблів, наприклад, сидінню, що представляє собою косинець із засобами кріплення, розташованими на вертикальній і горизонтальній сторонах косинця, у якій для спрощення конструкції й зборки, різновисокі стійки виконані таврового профілю й мають у нижній частині опорні площадки, з'єднані між собою за допомогою підстави. Ніжка забезпечує простоту зборки й виготовлення без додаткових елементів кріплення, а за рахунок стандартного профілю знижує вартість виготовлення й збільшує твердість. Як й у попередньому посиланні конструкція подібної ніжки переслідує чисто утилітарний підхід. Відома ніжка виробу меблів, по [авторському посвідченню СРСР №1227175, А47У 91/00, опубліковане бюл. №16 від 30.04.1986], що складається із двох з'єднаних між собою поздовжніх профільних елементів, що містить засіб для з'єднання елементів і засіб для кріплення ніжок до виробу. Відмінністю ніжок є те, що обоє складних профільних елемента ніжок виконані на кінцях з уступами й западинами, які надійно базуються й щільно збігаються площинами при взаємному з'єднанні. При необхідності уступи й западини можуть бути склеєні. Поздовжні профільні елементи утворять повну усічену конусну призму, широка частина якої звернена до виробу, а вузька постачена додатковою опорою, що обжимає поздовжні елементи. Засіб для кріплення ніжки до виробу виконано у вигляді гвинтової пари. Недолік цього аналога - висока складність і трудомісткість виготовлення елементів ніжки. По [авторському посвідченню СРСР №1253611, А47У 91/00, опублик. бюл. №32 від 30.08.86], відомий спосіб виготовлення ніжки меблевої, наприклад, ніжок столів, із деревностружечної плити (ДСП), попередньо облицьованої шпоною із двох сторін й обробленої шляхом її розпилювання на заготовки з наступним склеюванням. Вирішується завдання підвищення продуктивності праці й поліпшення якості меблів. Зазначену оброблену деревностружечну плиту розпилюють уздовж плити, розташовуючи для економії матеріалу, більшу сторону клина по черзі на нижній і верхньої її сторонах, а потім чотири клини склеюють поверхнями розрізів й обробляють у зборі шліфуванням. 4 До недоліків цього рішення варто віднести масивність виготовленої ніжки у силу використання недостатньо міцного в поздовжньому напрямку матеріалу із ДСП. Як прототип, що частково збігається з корисною моделлю, що заявляє, по розв'язуваному завданню в частині підвищення несучої здатності ніжок і раціонального використання деревини, а також по використанню порівняно тонких планок, що з'єднують шляхом склеювання, обрана ніжка для меблів по [патенті РФ №1620040, А47У 91/00, опублик. бюл. №1 від 7.01.91]. Масивна стійка ніжки у формі квадратного паралелепіпеда складається зі склеєних бічними гранями заготівель чотирьох планок. У її внутрішню порожнину діагоналлю встановлені дві додаткові планки, паралельні одна іншої. Всі планки однакові по товщині й габаритам. Вузол кріплення ніжки до меблів монтується на додаткових планках у вигляді штифта з різьбленням на кінці. Для виготовлення додаткових планок використається деревина гірша по якості, що не може бути використана для лицьових поверхонь, наприклад, що має відколи гострих крайок, сучки, тріщини. Наявність додаткових планок дозволяє використати планки меншої товщини, але при цьому можуть забезпечити більше високу несучу здатність ніжки. До недоліків ніжки відповідно до прототипу варто віднести неможливість виготовлення ніжок різної форми, відому трудомісткість виконання одночасного якісного склеювання цілого ряду скосів на чотирьох-шести планках. Загальними ознаками прототипу й рішення, що заявляє, є: - Ніжка виробу меблів, що містить - поздовжні елементи із планок зрощених по відповідних площинах. В основу корисної моделі поставлене завдання вдосконалення ніжки для меблів, у якій шляхом модифікації вихідних заготівель поздовжніх елементів із планок деревини, а також виду їх зрощування, забезпечуються підвищення міцності й несучої здатності, раціональне використання деревини, універсальність застосування ніжки в різних виробах меблів. Одночасно також досягається можливість заміни планок із твердих порід дерева на м'які породи дерева, а також на плитні матеріали типу ДСП, МДФ, фанери, і в остаточному підсумку, зниження собівартості виготовлення ніжок без зниження їхніх споживчих властивостей. Поставлене завдання вирішується тим, що в ніжці виробу меблів, що містить поздовжні елементи із планок деревини, зрощених по відповідним площинам, відповідно до корисної моделі, вона виконана в поперечному перерізі у вигляді кутика із плоских заготівель двох поздовжніх елементів, вирізаних із планок вихідного матеріалу, оброблених під необхідні розміри по довжині, ширині й товщині, зрощених обробленими площинами по всій довжині зазначених поздовжніх елементів. Конкретні відмітні ознаки конструкції заявленої ніжки, полягають у наступному: 5 25455 - при використанні вихідного матеріалу з дерева заготовки поздовжніх елементів вирізують попарно уздовж або під невеликим кутом до напрямку волокон у деревному матеріалі для формування поздовжніх заготівель по довжині у вигляді прямокутника або паралелепіпеда; - дві поздовжні заготовки у формі паралелепіпеда одночасно попарно вирізані з однієї планки вихідного деревного матеріалу, причому одна іншої менше по ширині на розмір товщини матеріалу й зрощенні крайкою меншої по ширині заготовки поздовжнього елемента до пласти більшої заготовки поздовжнього елемента; - як вихідний матеріал використані плитні матеріали типу ДСП, МДФ, фанера; - кут між площинами заготівель поздовжніх елементів виконаний у межах 45-90°. Причинно-слідчий зв'язок відмінних ознак і досяжного технічного результату складається в наступному. При зрощуванні вирізаних заготівель поздовжніх елементів з деревних матеріалів у формі прямокутника або паралелепіпеда шляхом склеювання під тиском добре попередньо обробленими поверхнями крайки одного поздовжнього елемента з пласта іншого поздовжнього елемента забезпечується підвищена експлуатаційна надійність при Комп’ютерна в ерстка М. Ломалова 6 вигині, міцність до осьового навантаження й стійкість. При виготовленні кутових ніжок з кутами зрощування заготівель поздовжніх елементів менш 90°, аж до 45°, збільшується довжина передньої крайки для формування додаткових фігур. При виконанні ніжки у вигляді кутика забезпечується універсальність її застосування в різних виробах меблів, як у вертикальному положенні (стіл, табурет), так й у горизонтальному положенні (опора дивана, комода тумби). На Фіг.1, 3 показаний приклад використання куткової ніжки у формі паралелепіпеда для табурета. На Фіг.2 видні особливості зрощування заготівель поздовжніх елементів склеюванням площиною крайки меншого по ширині поздовжнього елемента до пласти більшого поздовжнього елемента. На Фіг.4 наведена фотографія кухонного столика з використанням заявленої конструкції ніжок. Відпрацьовано технологію виготовлення ніжок і підготовлене виробництво для їх масового виготовлення. Заявлена корисна модель відповідає пред'явленим до неї нормативним вимогам по новизні й промисловій застосовності. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
