Пристрій для пневматичного масажу

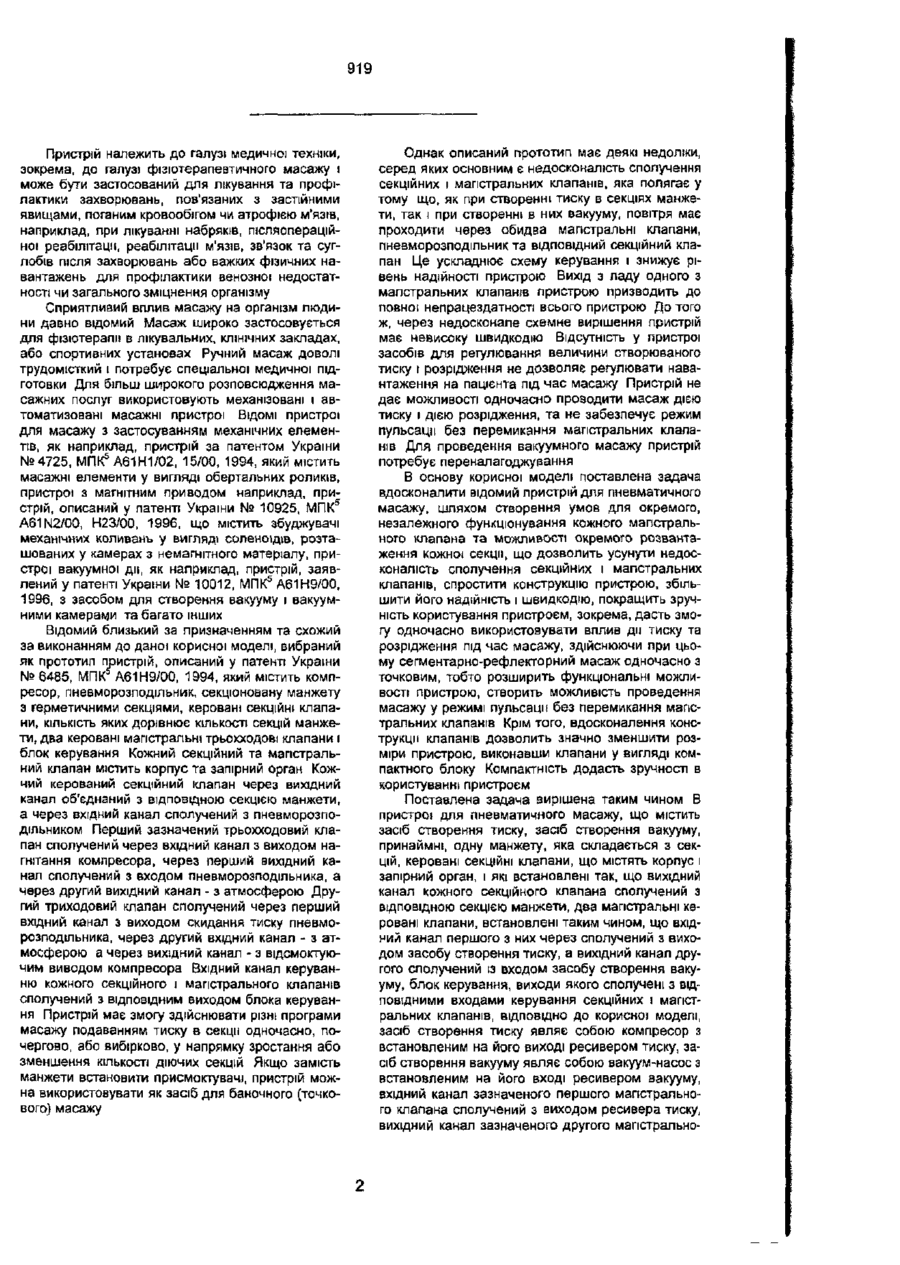

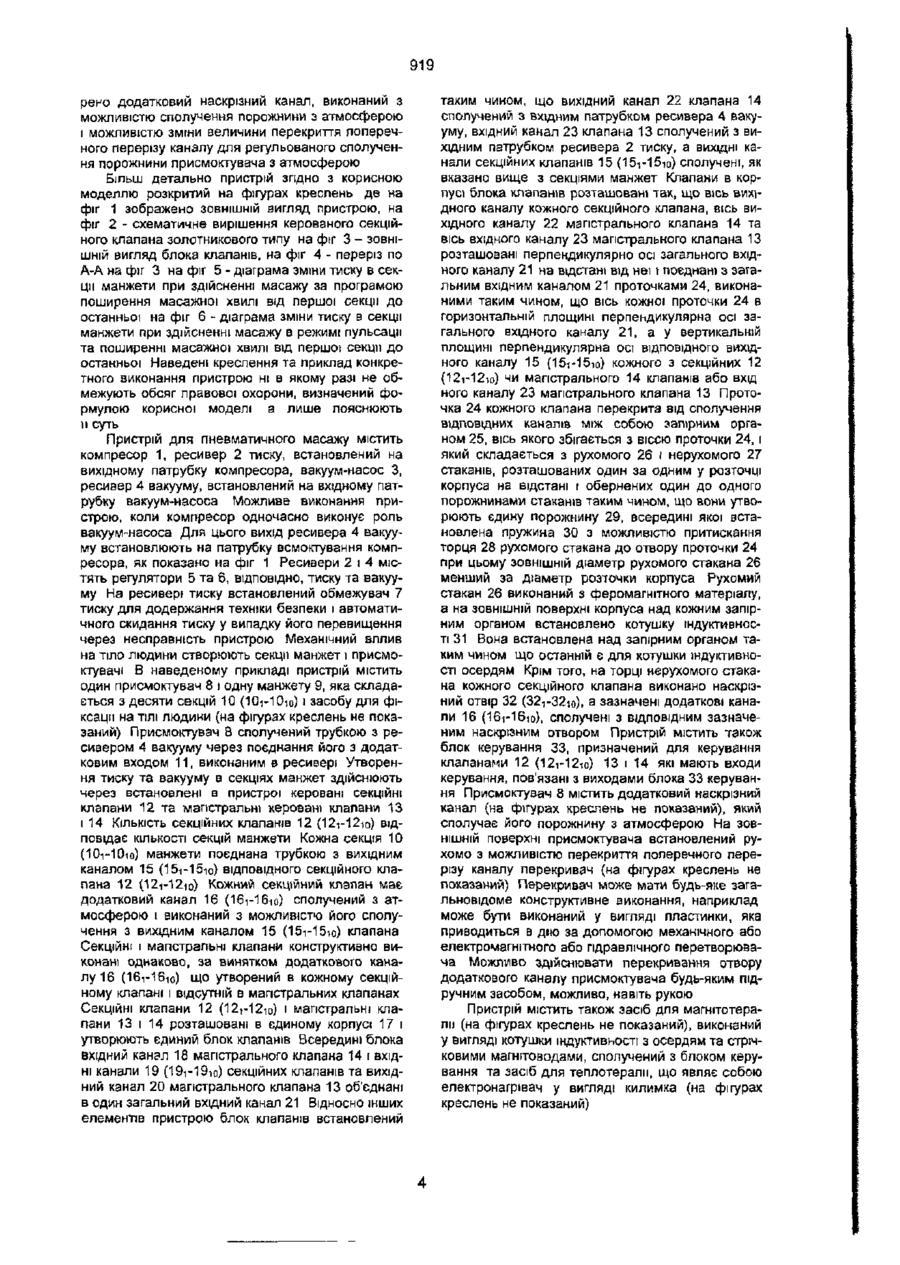

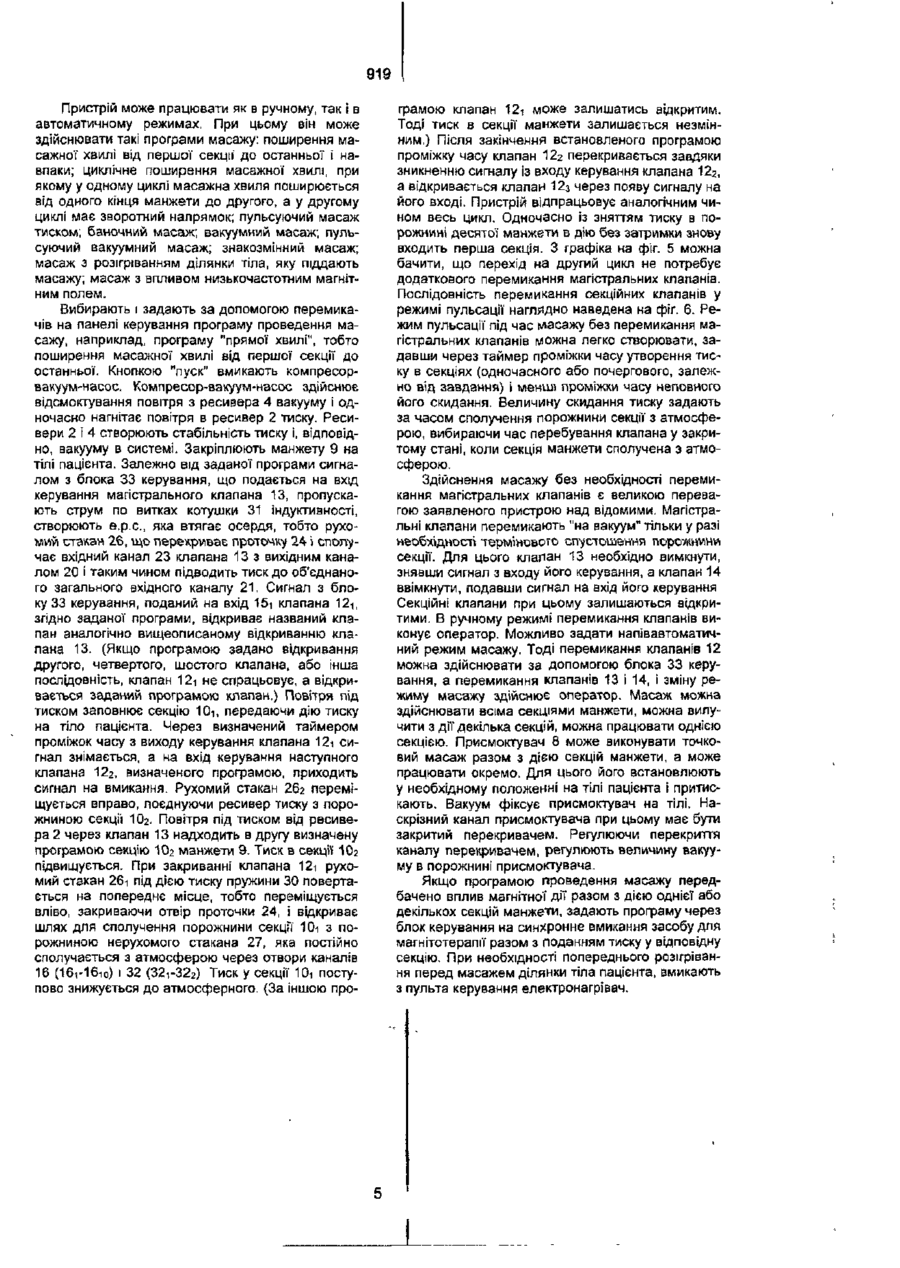

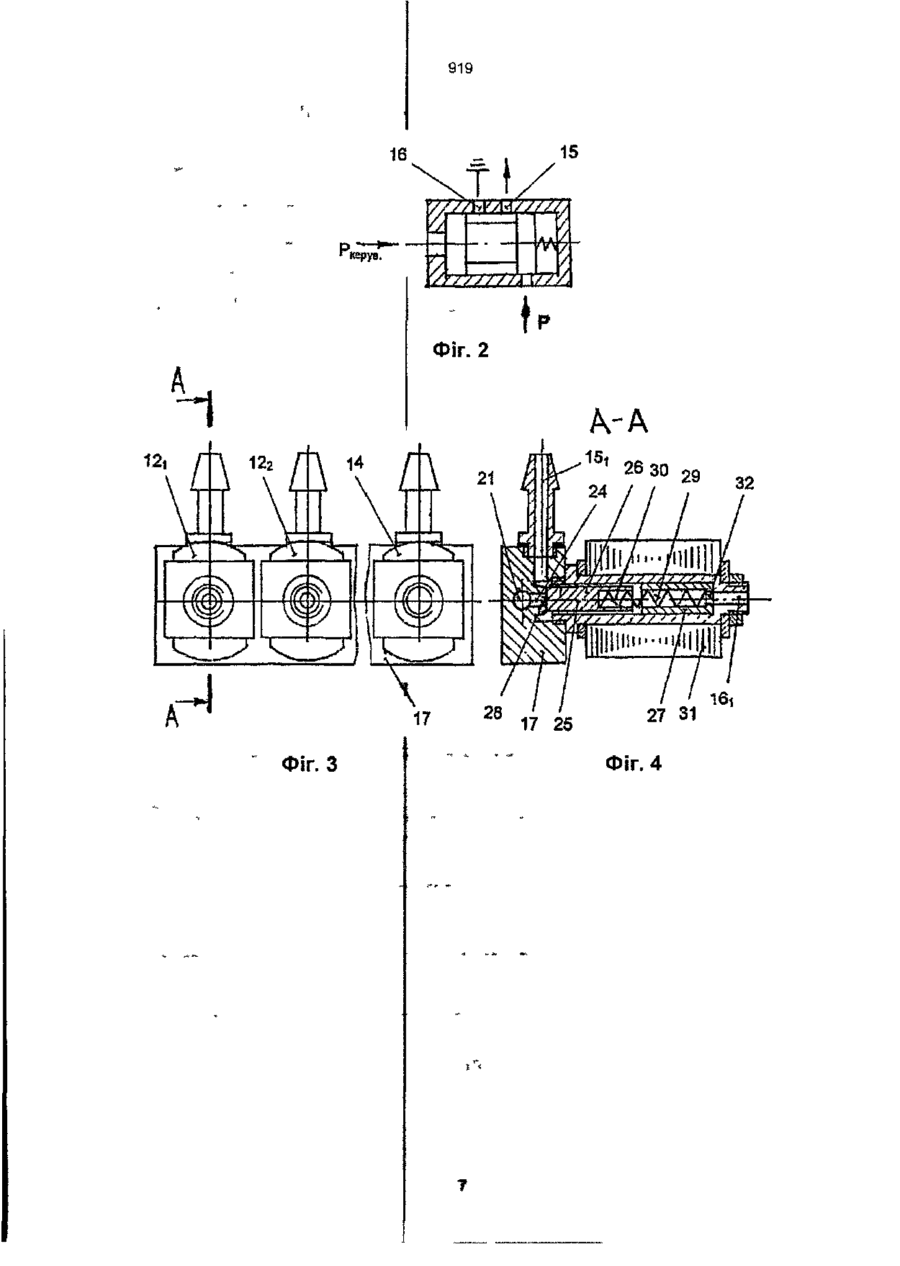

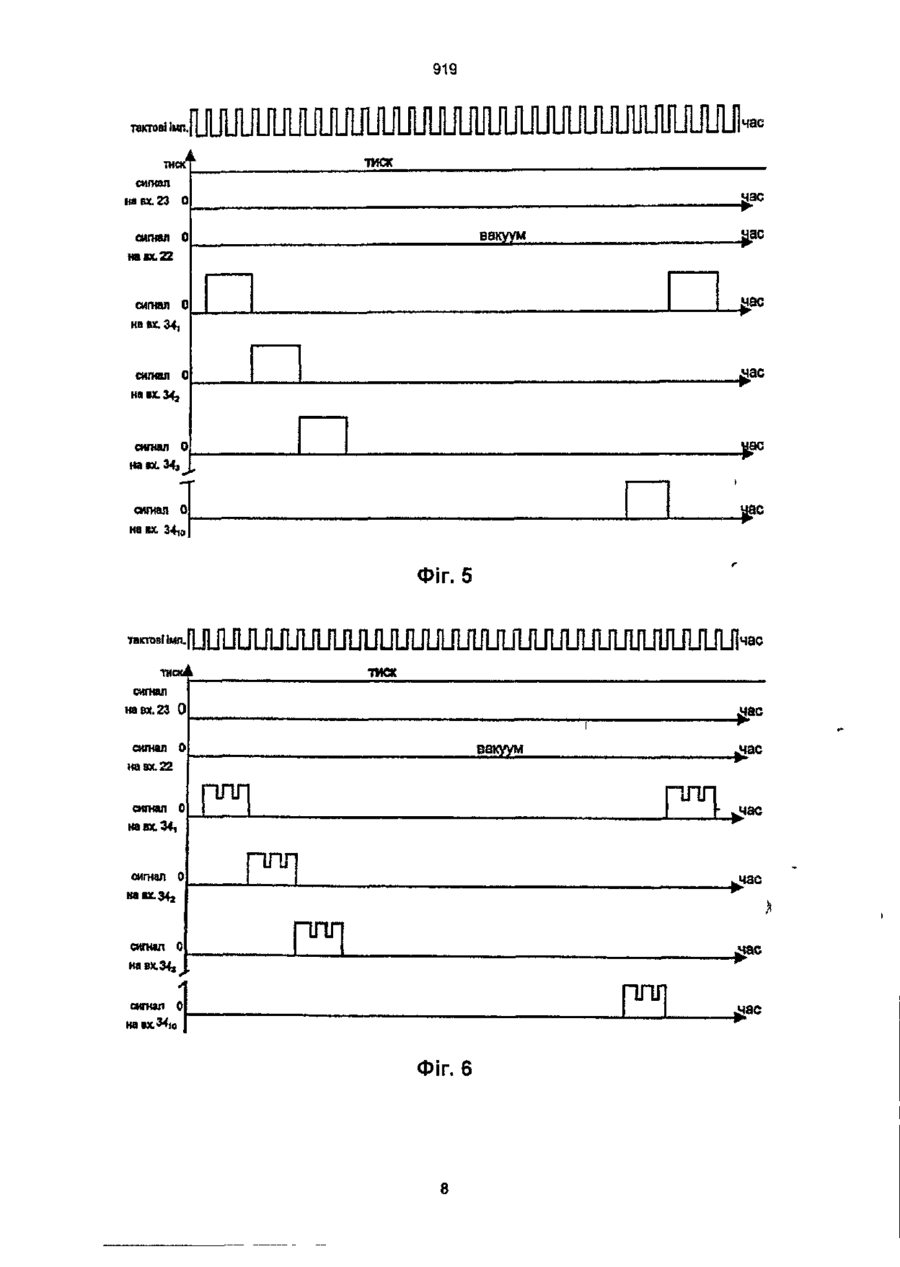

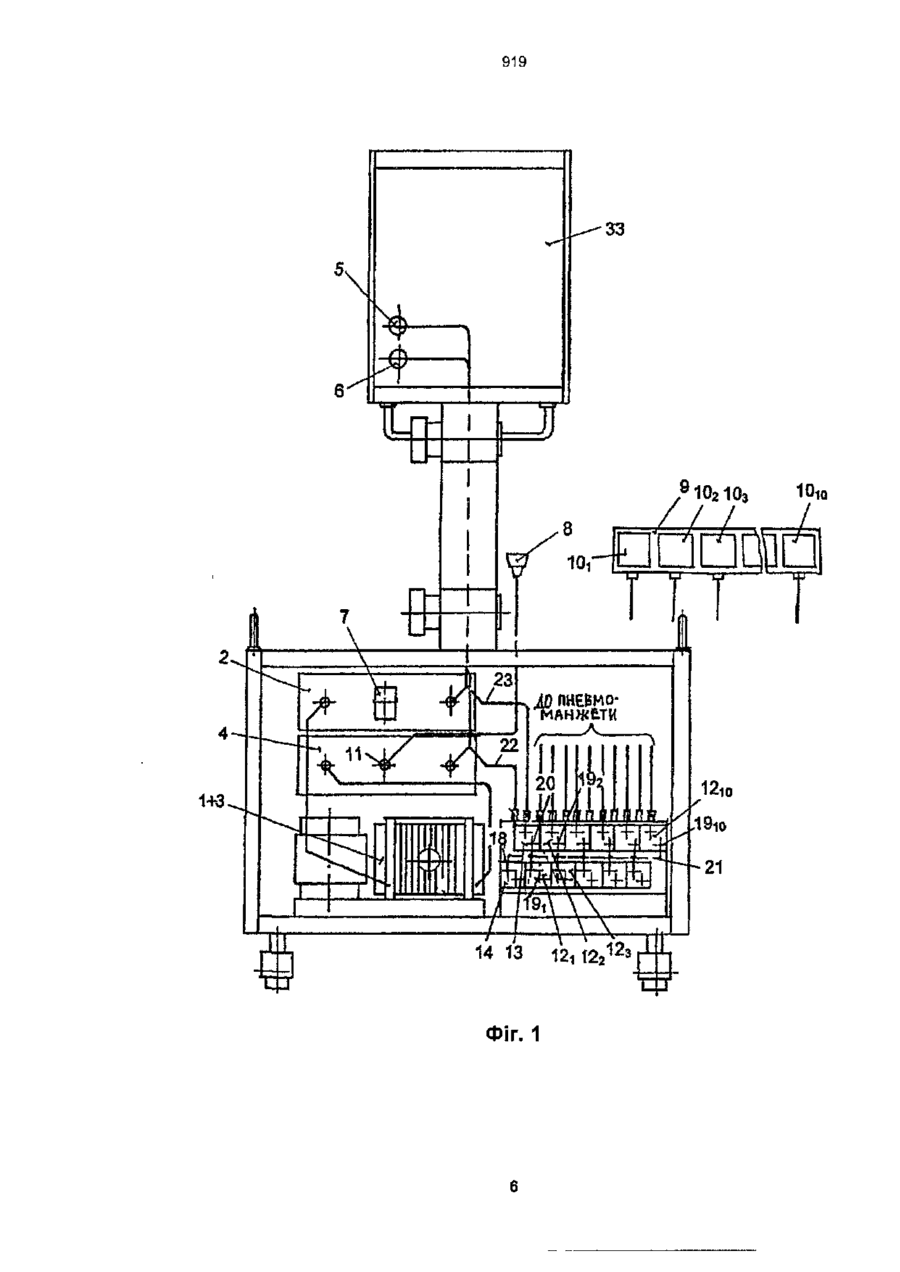

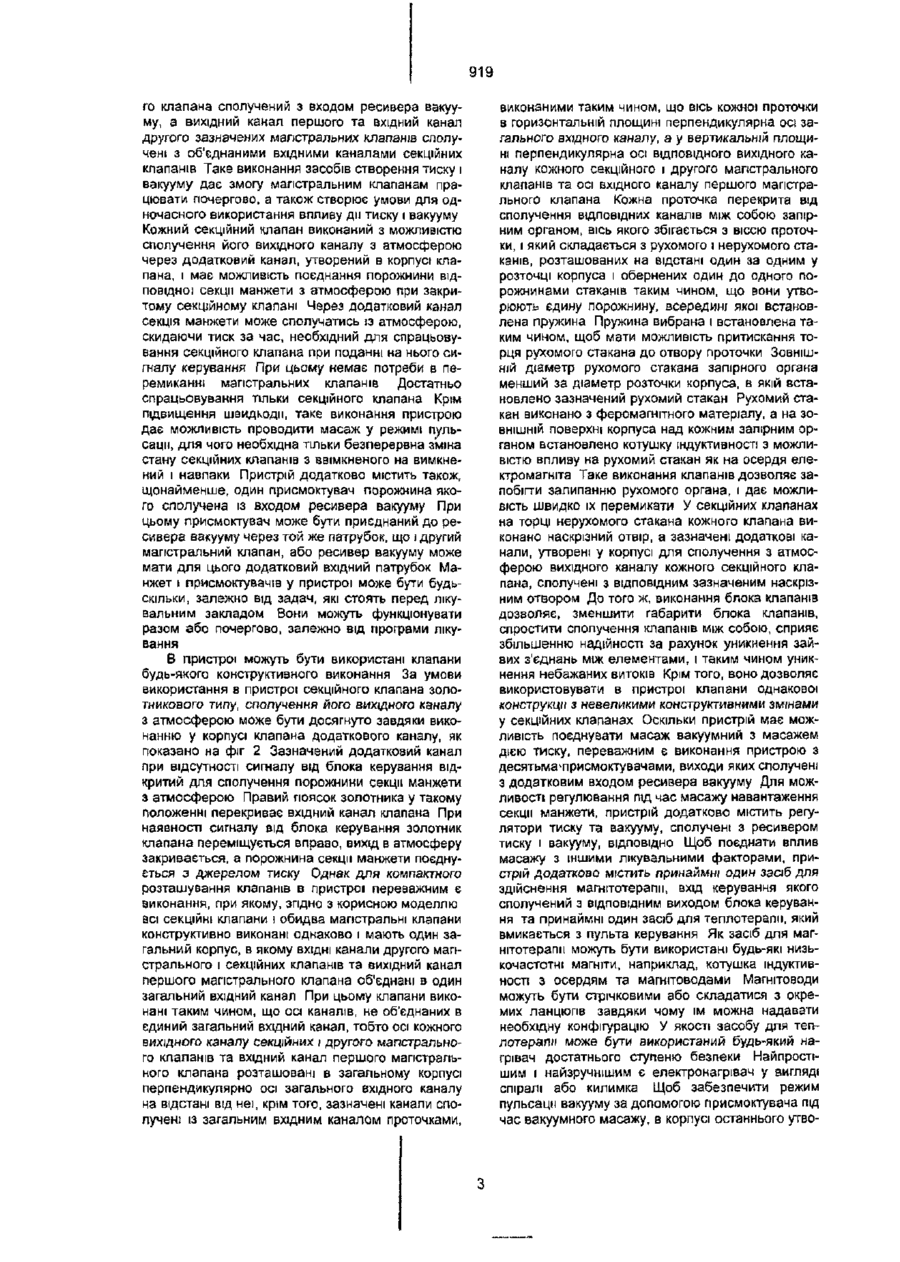

1. Пристрій для пневматичного масажу, що містить засіб створення тиску, засіб створення вакууму, принаймні, одну манжету, яка складається з секцій, керовані секційні клапани, що містять корпус і запірний орган і які встановлені так, що вихідний канал кожного секційного клапана сполучений з відповідною секцією манжети, два магістральні керовані клапани, встановлені таким чином, що вхідний канал першого з них сполучений з виходом засобу створення тиску, а вихідний канал другого сполучений ІЗ входом засобу створення вакууму, блок керування, виходи якого сполучені з відповідними входами керування секційних і магістральних клапанів, який відрізняється тим, що засіб створення тиску являє собою компресор з встановленим на його виході ресивером тиску, засіб створення вакууму являє собою вакуум-насос з встановленим на його вході ресивером вакууму, вхідний канал зазначеного першого магістрального клапана сполучений з виходом ресивера тиску, вихідний канал зазначеного другого магістрального клапана сполучений з входом ресивера вакууму, а вихідний канал першого та вхідний канал другого зазначених магістральних клапанів сполучені з об'єднаними вхідними, каналами секційних клапанів, при цьому кожний секційний клапан виконаний з можливістю сполучення його вихідного каналу з атмосферою через додатковий канал, утворений в корпусі клапана, а пристрій додатково містить, щонайменше, один присмоктувач, порожнина якого сполучена з входом ресивера вакууму. 2. Пристрій за п 1, який відрізняється тим, що секційні і магістральні клапани мають єдиний загальний корпус, вхідні канали другого магістрального і секційних клапанів та вихідний канал першого магістрального клапана об'єднані в один загальний вхідний канал, вісь кожного вихідного каналу секційних і другого магістрального клапанів та вісь вхідного каналу першого магістрального клапана розташовані перпендикулярно осі загального вхідного каналу на відстані від неї і об'єднані з загальним вхідним каналом проточками, виконаними таким чином, що вісь кожної' проточки в горизонтальній площині перпендикулярна осі загального вхідного каналу, а у вертикальній площині перпендикулярна осі відповідного вихідного каналу кожного з секційних чи другого магістрального клапанів або вхідного каналу першого магістрального клапана, при цьому кожна проточка перекрита від сполучення відповідних каналів між собою запірним органом, вісь якого збігається з віссю проточки і який складається з рухомого і нерухомого стаканів, розташованих один за одним у розточці корпуса на відстані і обернених один до одного порожнинами стаканів таким чином, що вони утворюють єдину порожнину, всередині якої встановлена пружина, здатна притискати торець рухомого стакана до отвору проточки, при цьому зовнішній діаметр рухомого стакана менший за діаметр розточки корпуса, рухомий стакан виконаний з феромагнітного матеріалу, на ЗОВНІШНІЙ поверхні корпуса над кожним запірним органом встановлено котушку Індуктивності з можливістю впливу на рухомий стакан як на осердя електромагніта, крім того, на торці нерухомого стакана кожного секційного клапана виконано наскрізний отвір, а зазначені додаткові канали, утворені у корпусі для сполучення з атмосферою вихідного каналу кожного секційного клапана, сполучені з відповідним зазначеним наскрізним отвором. 3. Пристрій за п. 1, який відрізняється тим, що містить десять присмоктувачів, виходи яких поєднані у єдиний вихід, сполучений з додатковим входом ресивера вакууму. 4 Пристрій за п. 1, який відрізняється тим, що додатково містить регулятори тиску та вакууму, сполучені з ресивером тиску і вакууму, відповідно. 5. Пристрій за п. 1, який відрізняється тим, що додатково містить, щонайменше, один засіб для здійснення магнітотерапії, вхід керування якого сполучений з ВІДПОВІДНИМ виходом блока керування. 6. Пристрій за п. 1, який відрізняється тим, що містить, принаймні, один засіб для здійснення теплотерапії, наприклад електронагрівник. 7. Пристрій за п. 1, який відрізняється тим, що присмоктувач містить додатковий наскрізний канал, виконаний з можливістю сполучення його порожнини з атмосферою і зміни величини перекриття поперечного перерізу каналу. 919 Пристрій належить до галузі медичної техніки, зокрема, до галузі фізіотерапевтичного масажу і може бути застосований для лікування та профілактики захворювань, пов'язаних з застійними явищами, поганим кровообігом чи атрофією м'язів, наприклад, при лікуванні набряків, післяопераційноїреабілітації, реабілітації м'язів, зв'язок та суглобів після захворювань або важких фізичних навантажень для профілактики венозної недостатності чи загального зміцнення організму Сприятливий вплив масажу на організм людини давно відомий Масаж широко застосовується для фізіотерапії в лікувальних, клінічних закладах, або спортивних установах Ручний масаж доволі трудомісткий і потребує спеціальної медичної підготовки Для більш широкого розповсюдження масажних послуг використовують механізовані і автоматизовані масажні пристрої Відомі пристрої для масажу з застосуванням механічних елементів, як наприклад, пристрій за патентом України №4725, МПК5 А61Н1/02, 15/00, 1994, який містить масажні елементи у вигляді обертальних роликів, пристрої з магнітним приводом наприклад, пристрій, описаний у патенті України № 10925, МПК5 A61N2/00, Н23/00, 1996, що містить збуджувачі механічних коливань у вигляді соленоїдів, розташованих у камерах з немагнітного матеріалу, пристрої вакуумної дії, як наприклад, пристрій, заявлений у патенті України № 10012, МПК5 А61Н9/00, 1996, з засобом для створення вакууму і вакуумними камерами та багато інших Відомий близький за призначенням та схожий за виконанням до даної корисної моделі, вибраний як прототип пристрій, описаний у патенті України № 6485, МПК5 А61Н9/00, 1994, який містить компресор, пневморозподільник, секцюновану манжету з герметичними секціями, керовані секційні клапани, КІЛЬКІСТЬ яких дорівнює КІЛЬКОСТІ секцій манжети, два керовані магістральні трьохходові клапани і блок керування Кожний секційний та магістральний клапан містить корпус та запірний орган Кожний керований секційний клапан через вихідний канал об'єднаний з ВІДПОВІДНОЮ секцією манжети, а через вхідний канал сполучений з пневморозподільником Перший зазначений трьохходовий клапан сполучений через вхідний канал з виходом нагнітання компресора, через перший вихідний канал сполучений з входом пневморозподільника, а через другий вихідний канал - з атмосферою Другий триходовий клапан сполучений через перший вхідний канал з виходом скидання тиску пневморозподільника, через другий вхідний канал - з атмосферою а через вихідний канал - з відсмоктуючим виводом компресора Вхідний канал керуванню кожного секційного і магістрального клапанів сполучений з ВІДПОВІДНИМ виходом блока керування Пристрій має змогу здійснювати різні програми масажу подаванням тиску в секції одночасно, почергово, або вибірково, у напрямку зростання або зменшення кількості діючих секцій Якщо замість манжети встановити присмоктувачі, пристрій можна використовувати як засіб для баночного (точкового) масажу Однак описаний прототип має деякі недоліки, серед яких основним є недосконалість сполучення секційних і магістральних клапанів, яка полягає у тому що, як при створенні тиску в секціях манжети, так і при створенні в них вакууму, повітря має проходити через обидва магістральні клапани, пневморозподільник та ВІДПОВІДНИЙ секційний клапан Це ускладнює схему керування і знижує рівень надійності пристрою Вихід з ладу одного з магістральних клапанів пристрою призводить до повної непрацездатності всього пристрою До того ж, через недосконале схемне вирішення пристрій має невисоку швидкодію Відсутність у пристрої засобів для регулювання величини створюваного тиску і розрідження не дозволяє регулювати навантаження на пацієнта під час масажу Пристрій не дає можливості одночасно проводити масаж дією тиску і дією розрідження, та не забезпечує режим пульсації без перемикання магістральних клапанів Для проведення вакуумного масажу пристрій потребує переналзгоджування В основу корисної моделі поставлена задача вдосконалити відомий пристрій для пневматичного масажу, шляхом створення умов для окремого, незалежного функціонування кожного мапстрального клапана та можливості окремого розвантаження кожної секції, що дозволить усунути недосконалість сполучення секційних і магістральних клапанів, спростити конструкцію пристрою, збільшити його надійність і швидкодію, покращить зручність користування пристроєм, зокрема, дасть змогу одночасно використовувати вплив дії тиску та розрідження під час масажу, здійснюючи при цьому сегментарно-рефлекторний масаж одночасно з точковим, тобто розширить функціональні можливості пристрою, створить можливість проведення масажу у режимі пульсації без перемикання магістральних клапанів Крім того, вдосконалення конструкції клапанів дозволить значно зменшити розміри пристрою, виконавши клапани у вигляді компактного блоку Компактність додасть зручності в користуванні пристроєм Поставлена задача вирішена таким чином В пристрої для пневматичного масажу, що містить засіб створення тиску, засіб створення вакууму, принаймні, одну манжету, яка складається з секцій, керовані секційні клапани, що містять корпус і запірний орган, і які встановлені так, що вихідний канал кожного секційного клапана сполучений з відповідною секцією манжети, два магістральні керовані клапани, встановлені таким чином, що вхідний канал першого з них через сполучений з виходом засобу створення тиску, а вихідний канал другого сполучений із входом засобу створення вакууму, блок керування, виходи якого сполучені з ВІДПОВІДНИМИ входами керування секційних і магістральних клапанів, ВІДПОВІДНО ДО корисної моделі, засіб створення тиску являє собою компресор з встановленим на його виході ресивером тиску, засіб створення вакууму являє собою вакуум-насос з встановленим на його вході ресивером вакууму, вхідний канал зазначеного першого магістрального клапана сполучений з виходом ресивера тиску, вихідний канал зазначеного другого магістрально 919 го клапана сполучений з входом ресивера вакууму, а вихідний канал першого та вхідний канал другого зазначених магістральних клапанів сполучені з об'єднаними вхідними каналами секційних клапанів Таке виконання засобів створення тиску і вакууму дає змогу магістральним клапанам працювати почергово, а також створює умови для одночасного використання впливу дії тиску і вакууму Кожний секційний клапан виконаний з можливістю сполучення його вихідного каналу з атмосферою через додатковий канал, утворений в корпусі клапана, і має можливість поєднання порожнини ВІДПОВІДНОЇ секції манжети з атмосферою при закритому секційному клапані Через додатковий канал секція манжети може сполучатись із атмосферою, скидаючи тиск за час, необхідний для спрацьовування секційного клапана при поданні на нього сигналу керування При цьому немає потреби в перемиканні магістральних клапанів Достатньо спрацьовування тільки секційного клапана Крім підвищення швидкодії, таке виконання пристрою дає можливість проводити масаж у режимі пульсації, для чого необхідна тільки безперервна зміна стану секційних клапанів з ввімкненого на вимкнений і навпаки Пристрій додатково містить також, щонайменше, один присмоктувач порожнина якого сполучена із входом ресивера вакууму При цьому присмоктувач може бути приєднаний до ресивера вакууму через той же патрубок, що і другий магістральний клапан, або ресивер вакууму може мати для цього додатковий вхідний патрубок Манжет і присмоктувачів у пристрої може бути будьскільки, залежно від задач, які стоять перед лікувальним закладом Вони можуть функціонувати разом або почергово, залежно від програми лікування В пристрої можуть бути використані клапани будь-якого конструктивного виконання За умови використання в пристрої секційного клапана золотникового типу, сполучення його вихідного каналу з атмосферою може бути досягнуто завдяки виконанню у корпусі клапана додаткового каналу, як показано на ф|Г 2 Зазначений додатковий канал при відсутності сигналу від блока керування відкритий для сполучення порожнини секції манжети з атмосферою Правий поясок золотника у такому положенні перекриває вхідний канал клапана При наявності сигналу від блока керування золотник клапана переміщується вправо, вихід в атмосферу закривається, а порожнина секції манжети поєднується з джерелом тиску Однак для компактного розташування клапанів в пристрої переважним є виконання, при якому, згідно з корисною моделлю всі секційні клапани і обидва магістральні клапани конструктивно виконані однаково і мають один загальний корпус, в якому ВХІДНІ канали другого магістрального і секційних клапанів та вихідний канал першого магістрального клапана об'єднані в один загальний вхідний канал При цьому клапани виконані таким чином, що осі каналів, не об'єднаних в єдиний загальний вхідний канал, тобто осі кожного вихідного каналу секційних і другого мапстрального клапанів та вхідний канал першого магістрального клапана розташовані в загальному корпусі перпендикулярно осі загального вхідного каналу на відстані від неї, крім того, зазначені канали сполучені із загальним вхідним каналом проточками, виконаними таким чином, що вісь кожної проточки в горизонтальній площині перпендикулярна ОСІ загального вхщного каналу, а у вертикальній площині перпендикулярна осі ВІДПОВІДНОГО ВИХІДНОГО ка налукожного секційного і другого магістрального клапанів та осі вхідного каналу першого магістрального клапана Кожна проточка перекрита від сполучення ВІДПОВІДНИХ каналів між собою запірним органом, вісь якого збігається з віссю проточки, і який складається з рухомого і нерухомого стаканів, розташованих на відстані один за одним у розточці корпуса і обернених один до одного порожнинами стаканів таким чином, що вони утворюють єдину порожнину, всередині якої встановлена пружина Пружина вибрана і встановлена таким чином, щоб мати можливість притискання торця рухомого стакана до отвору проточки Зовнішній діаметр рухомого стакана запірного органа менший за діаметр розточки корпуса, в якій встановлено зазначений рухомий стакан Рухомий стакан виконано з феромагнітного матеріалу, а на ЗОВНІШНІЙ поверхні корпуса над кожним запірним органом встановлено котушку індуктивності з можливістю впливу на рухомий стакан як на осердя електромагніта Таке виконання клапанів дозволяє запобігти залипанню рухомого органа, і дає можливість швидко їх перемикати У секційних клапанах на торці нерухомого стакана кожного клапана виконано наскрізний отвір, а зазначені додаткові канали, утворені у корпусі для сполучення з атмосферою вихідного каналу кожного секційного клапана, сполучені з ВІДПОВІДНИМ зазначеним наскрізним отвором До того ж, виконання блока клапанів дозволяє, зменшити габарити блока клапанів, спростити сполучення клапанів між собою, сприяє збільшенню надійності за рахунок уникнення зайвих з'єднань між елементами, і таким чином уникнення небажаних витоків Крім того, воно дозволяє використовувати в пристрої клапани однакової конструкції з невеликими конструктивними змінами у секційних клапанах Оскільки пристрій має можливість поєднувати масаж вакуумний з масажем дією тиску, переважним є виконання пристрою з десятьма^присмоктувачами, виходи яких сполучені з додатковим входом ресивера вакууму Для можливості регулювання під час масажу навантаження секції манжети, пристрій додатково містить регулятори тиску та вакууму, сполучені з ресивером тиску і вакууму, ВІДПОВІДНО Щоб поєднати вплив масажу з іншими лікувальними факторами, пристрій додатково містить принаймні один засіб для здійснення магнітотерапи, вхід керування якого сполучений з ВІДПОВІДНИМ виходом блока керування та принаймні один засіб для теплотерапи, який вмикається з пульта керування Як засіб для магнітотерапп можуть бути використані будь-які низькочастотні магніти, наприклад, котушка індуктивності з осердям та магнітоводами Магнітоводи можуть бути стрічковими або складатися з окремих ланцюгів завдяки чому їм можна надавати необхідну конфігурацію У якості засобу для теплотерапи може бути використаний будь-який нагрівач достатнього ступеню безпеки Найпростішим і найзручнішим є електронагрівач у вигляді спіралі або килимка Щоб забезпечити режим пульсації вакууму за допомогою присмоктувана під час вакуумного масажу, в корпусі останнього утво 919 рено додатковий наскрізний канал, виконаним з можливістю сполучення порожнини з атмосферою і можливістю зміни величини перекриття поперечного перерізу каналу для регульованого сполучення порожнини присмоктувана з атмосферою Більш детально пристрій згідно з корисною моделлю розкритий на фігурах креслень де на фіг 1 зображено ЗОВНІШНІЙ вигляд пристрою, на фіг 2 - схематичне вирішення керованого секційного клапана золотникового типу на фіг 3 - ЗОВНІШНІЙ вигляд блока клапанів, на фіг 4 - переріз по А-А на фіг 3 на фіг 5 - діаграма зміни тиску в секції манжети при здійсненні масажу за програмою поширення масажної хвилі ВІД першої секції до останньої на фіг 6 - діаграма зміни тиску в секції манжети при здійсненні масажу в режимі пульсації та поширенні масажної хвилі від першої секції до останньої Наведені креслення та приклад конкретного виконання пристрою ні в якому разі не обмежують обсяг правової охорони, визначений формулою корисної моделі а лише пояснюють її суть Пристрій для пневматичного масажу містить компресор 1, ресивер 2 тиску, встановлений на вихідному патрубку компресора, вакуум-насос З, ресивер 4 вакууму, встановлений на вхідному патрубку вакуум-насоса Можливе виконання пристрою, коли компресор одночасно виконує роль вакуум-насоса Для цього вихід ресивера 4 вакууму встановлюють на патрубку всмоктування компресора, як показано на фіг 1 Ресивери 2 і 4 містять регулятори 5 та 6, відповідно, тиску та вакууму На ресивері тиску встановлений обмежувач 7 тиску для додержання техніки безпеки і автоматичного скидання тиску у випадку його перевищення через несправність пристрою Механічний вплив на тіло людини створюють секції манжет і присмоктувачі В наведеному прикладі пристрій містить один присмоктувач 8 і одну манжету 9, яка складається з десяти секцій 10 (Юі-їОю) і засобу для фіксації на ТІЛІ людини (на фігурах креслень не показаний) Присмоктувач 8 сполучений трубкою з ресивером 4 вакууму через поєднання його з додатковим входом 11, виконаним в ресивері Утворення тиску та вакууму в секціях манжет здійснюють через встановлені в пристрої керовані секційні клапани 12 та магістральні керовані клапани 13 і 14 КІЛЬКІСТЬ секційних клапанів 12 (12г12 10 ) відповідає КІЛЬКОСТІ секцій манжети Кожна секція 10 (10і-10ю) манжети поєднана трубкою з вихідним каналом 15 (15і-15ю) ВІДПОВІДНОГО секційного клапана 12 (12і-12ю) Кожний секційний клапан має додатковий канал 16 (16і-16ю) сполучений з атмосферою і виконаний з можливістю його сполучення з вихідним каналом 15 (15і-15ю) клапана Секційні і магістральні клапани конструктивно виконані однаково, за винятком додаткового каналу 16 (16і-16ю) що утворений в кожному секційному клапані і відсутній в магістральних клапанах Секційні клапани 12 (12г12ю) і магістральні клапани 13 і 14 розташовані в єдиному корпусі 17 і утворюють єдиний блок клапанів Всередині блока вхідний канал 18 магістрального клапана 14 і ВХІДНІ канали 19 (19I-19JO) секційних клапанів та вихідний канал 20 магістрального клапана 13 об'єднані в один загальний вхідний канал 21 Відносно інших елементів пристрою блок клапанів встановлений таким чином, що вихідний канал 22 клапана 14 сполучений з вхідним патрубком ресивера 4 вакууму, вхідний канал 23 клапана 13 сполучений з вихідним патрубком ресивера 2 тиску, а ВИХІДНІ канали секційних клапанів 15 (15і-15ю) сполучені, як вказано вище з секціями манжет Клапани в корпусі блока клапанів розташовані так, що вісь вихідного каналу кожного секційного клапана, вісь вихідного каналу 22 магістрального клапана 14 та вісь вхідного каналу 23 магістрального клапана 13 розташовані перпендикулярно осі загального вхідного каналу 21 на відстані від неї і поєднані з загальним вхідним каналом 21 проточками 24, виконаними таким чином, що вісь кожної проточки 24 в горизонтальній площині перпендикулярна осі загального вхідного каналу 21, а у вертикальній площині перпендикулярна осі відповідного вихідного каналу 15 (15і-15ю) кожного з секційних 12 (12і-12ю) чи магістрального 14 клапанів або вхід ного каналу 23 магістрального клапана 13 Проточка 24 кожного клапана перекрита від сполучення відповідних каналів між собою запірним органом 25, вісь якого збігається з віссю проточки 24, і який складається з рухомого 26 і нерухомого 27 стаканів, розташованих один за одним у розточці корпуса на відстані і обернених один до одного порожнинами стаканів таким чином, що вони утворюють єдину порожнину 29, всередині якої встановлена пружина ЗО з можливістю притискання торця 28 рухомого стакана до отвору проточки 24 при цьому ЗОВНІШНІЙ діаметр рухомого стакана 26 менший за діаметр розточки корпуса Рухомий стакан 26 виконаний з феромагнітного матеріалу, а на ЗОВНІШНІЙ поверхні корпуса над кожним запірним органом встановлено котушку індуктивності 31 Вона встановлена над запірним органом таким чином що останній є для котушки індуктивності осердям Крім того, на торці нерухомого стакана кожного секційного клапана виконано наскрізний отвір 32 (32Т3210), а зазначені додаткові канали 16 (16і-16ю), сполучені з ВІДПОВІДНИМ зазначеним наскрізним отвором Пристрій містить також блок керування 33, призначений для керування клапанами 12 (12і-12ю) 13 і 14 які мають входи керування, пов'язані з виходами блока 33 керування Присмоктувач 8 містить додатковий наскрізний канал (на фігурах креслень не показаний), який сполучає його порожнину з атмосферою На ЗОВНІШНІЙ поверхні присмоктувана встановлений рухомо з можливістю перекриття поперечного перерізу каналу перекривай {на фігурах креслень не показаний) Перекривач може мати будь-яке загальновідоме конструктивне виконання, наприклад може бути виконаний у вигляді пластинки, яка приводиться в дію за допомогою механічного або електромагнітного або гідравлічного перетворювача Можливо здійснювати перекривання отвору додаткового каналу присмоктувача будь-яким підручним засобом, можливо, навіть рукою Пристрій містить також засіб для магнітотерапн (на фігурах креслень не показаний), виконаний у вигляді котушки індуктивьості з осердям та стрічковими магнітоводами, сполучений з блоком керування та засіб для теплотерапп, що являє собою електронагрівач у вигляді килимка (на фігурах креслень не показаний) 919 17 17 25 27 31 Фіг. 4 ФІГ. З т 16, 919 .шішшшишиішш тактові Імп, ТИСК тиск' ситал уас на вх.23 0 вакуум сигнал 0 цас навх.22 йас сигнал С на ех 34, аас сигнал 0 на їх. 34, дас сигнал 0 навх.34^ уас ситал 0 на вх 341О Фіг. 5 IUUUUUUUUUUUUUUULIUUUUUUUUUU ULJLlULiLJUUUI ТВІСТОВІ ІМП. ТИСКІ » тиск сигнал навх.23 0 ДОС вакуум сигнал 0 навх.22 сигнал 0 кавх.34, сигнал 0 480 to430 рлг, \ йчас 1 рлг| ^.час навх.34а сигнал 0 pnrj '•• Нв ВХЭ4з сигнал 0 І на вх 34іо Фіг. 6 1 час -— • ЦЯ(* 919 Пристрій може працювати як в ручному, так і в автоматичному режимах. При цьому він може здійснювати такі програми масажу: поширення масажної хвилі від першої секції" до останньої і навпаки; циклічне поширення масажної хвилі, при якому у одному циклі масажна хвиля поширюється від одного кінця манжети до другого, а у другому циклі має зворотний напрямок; пульсуючий масаж тиском; баночний масаж; вакуумний масаж; пульсуючий вакуумний масаж; знакозмінний масаж; масаж з розігріванням ділянки тіла, яку піддають масажу; масаж з впливом низькочастотним магнітним полем. Вибирають і задають за допомогою перемикачів на панелі керування програму проведення масажу, наприклад, програму "прямої хвилі", тобто поширення масажної хвилі від першої секції до останньої. Кнопкою "пуск" вмикають компресорвакуум-насос. Компресор-вакуум-насос здійснює відсмоктування повітря з ресивера 4 вакууму і одночасно нагнітає повітря в ресивер 2 тиску. Ресивери 2 І 4 створюють стабільність тиску і, відповідно, вакууму в системі. Закріплюють манжету 9 на тілі пацієнта. Залежно від заданої програми сигналом з блока 33 керування, що подається на вхід керування магістрального клапана 13, пропускають струм по витках котушки 31 індуктивності, створюють е.р.с, яка втягає осердя, тобто рухомий стакан 26, що перекриває проточку 24 і сполучає вхідний канал 23 клапана 13 з вихідним каналом 20 і таким чином підводить тиск до об'єднаного загального вхідного каналу 21. Сигнал з блоку 33 керування, поданий на вхід 15і клапана 12-і, згідно заданої програми, відкриває названий клапан аналогічно вищеописаному відкриванню клапана 13. (Якщо програмою задано відкривання другого, четвертого, шостого клапана, або інша послідовність, клапан 12і не спрацьовує, а відкривається заданий програмою клапан.) Повітря під тиском заповнює секцію 10і, передаючи дію тиску на тіло пацієнта. Через визначений таймером проміжок часу з виходу керування клапана 12і сигнал знімається, а на вхід керування наступного клапана 12г, визначеного програмою, приходить сигнал на вмикання. Рухомий стакан 26г переміщується вправо, поєднуючи ресивер тиску з порожниною секції 10г- Повітря під тиском від ресивера 2 через клапан 13 надходить в другу визначену програмою секцію 10г манжети 9. Тиск в секції 10г підвищується. При закриванні клапана 12і рухомий стакан 26і під дією тиску пружини ЗО повертається на попереднє місце, тобто переміщується вліво, закриваючи отвір проточки 24, і відкриває шлях для сполучення порожнини секції 10і з порожниною нерухомого стакана 27, яка постійно сполучається з атмосферою через отвори каналів 16 (16і-16ю) і 32 (32і-322) Тиск у секції 10і поступово знижується до атмосферного. (За Іншою про грамою клапан 12і може залишатись відкритим. Тоді тиск в секції манжети залишається незмінним.) Після закінчення встановленого програмою проміжку часу клапан 12 2 перекривається завдяки зникненню сигналу із входу керування клапана 122, а відкривається клапан 123 через появу сигналу на його вході. Пристрій відпрацьовує аналогічним чином весь цикл. Одночасно із зняттям тиску в порожнині десятої манжети в дію без затримки знову входить перша секція. З графіка на фіг. 5 можна бачити, що перехід на другий цикл не потребує додаткового перемикання магістральних клапанів. Послідовність перемикання секційних клапанів у режимі пульсації наглядно наведена на фіг. 6. Режим пульсації під час масажу без перемикання магістральних клапанів можна легко створювати, задавши через таймер проміжки часу утворення тиску в секціях (одночасного або почергового, залежно від завдання) і менші проміжки часу неповного його скидання. Величину скидання тиску задають за часом сполучення порожнини секції з атмосферою, вибираючи час перебування клапана у закритому стані, коли секція манжети сполучена з атмосферою. Здійснення масажу без необхідності перемикання магістральних клапанів є великою перевагою заявленого пристрою над відомими. Магістральні клапани перемикають "на вакуум" тільки у разі необхідності термінового спустошення порожнини секції. Для цього клапан 13 необхідно вимкнути, знявши сигнал з входу його керування, а клапан 14 ввімкнути, подавши сигнал на вхід його керування Секційні клапани при цьому залишаються відкритими. В ручному режимі перемикання клапанів виконує оператор. Можливо задати напівавтоматичний режим масажу. Тоді перемикання клапанів 12 можна здійснювати за допомогою блока 33 керування, а перемикання клапанів 13 і 14, і зміну режиму масажу здійснює оператор. Масаж можна здійснювати всіма секціями манжети, можна вилучити з дії декілька секцій, можна працювати однією секцією. Присмоктувач 8 може виконувати точковий масаж разом з дією секцій манжети, а може працювати окремо. Для цього його встановлюють у необхідному положенні на тілі пацієнта і притискають. Вакуум фіксує присмоктувач на тілі. Наскрізний канал присмоктувача при цьому має бути закритий перекривачем. Регулюючи перекриття каналу перекривачем, регулюють величину вакууму в порожнині присмоктувача. Якщо програмою проведення масажу передбачено вплив магнітної дії разом з дією однієї або декількох секцій манжети, задають програму через блок керування на синхронне вмикання засобу для магнітотерапії разом з поданням тиску у відповідну секцію. При необхідності попереднього розігрівання перед масажем ділянки тіла пацієнта, вмикають з пульта керування електронагрівач. 919 33 \ 9 10г Юз 8 ЦІ л і LJ \ °ю / ТТЛ 23 to ПНЕВМОТІАНЖЬТИ Ш 11 1 22 20 1+3 vnm •Pf -bt з14 13 ФІГ. 1 12, f2 2 1 2 = 21 919 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 Підписано до друку
