Пристрій для масажу вимені в процесі доїння

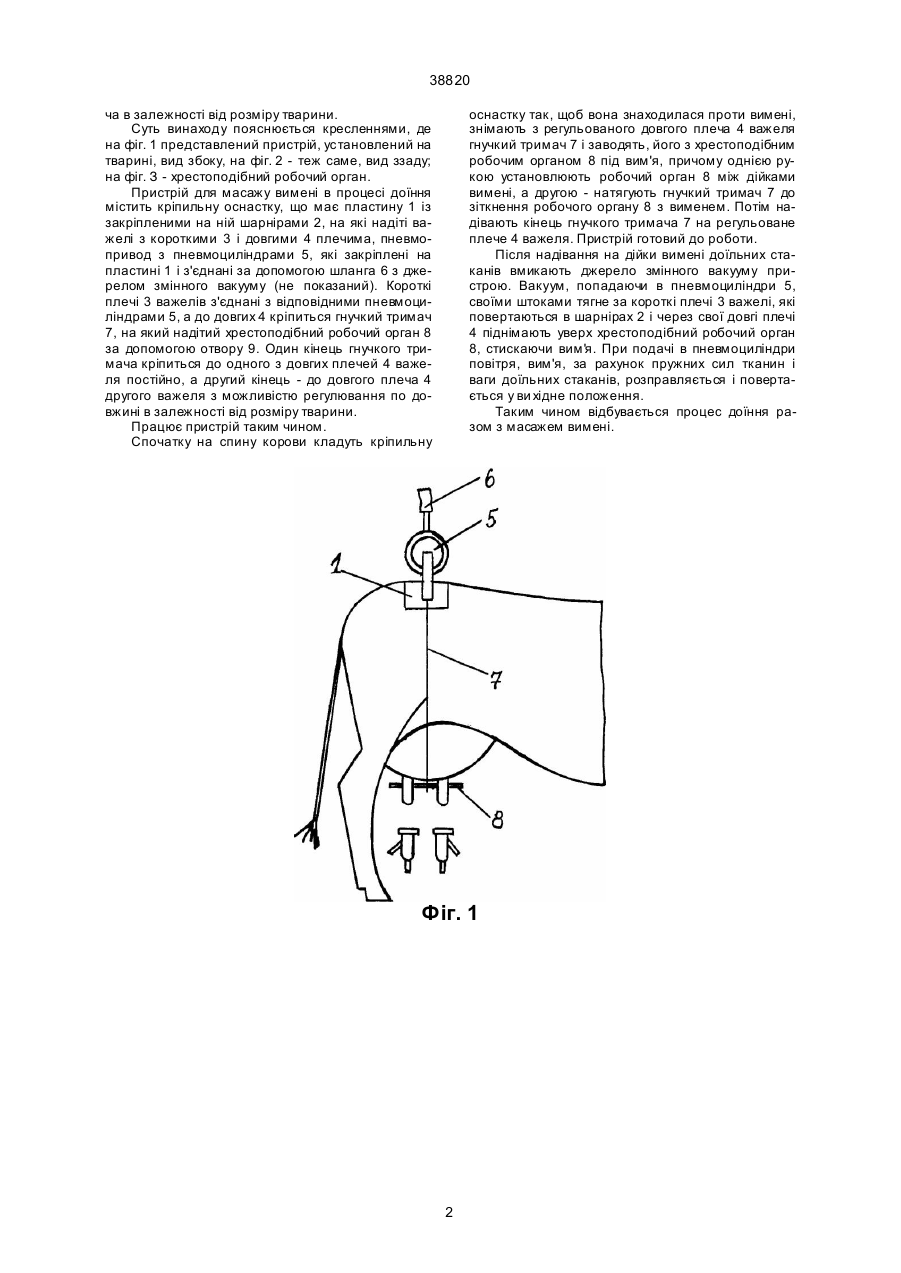

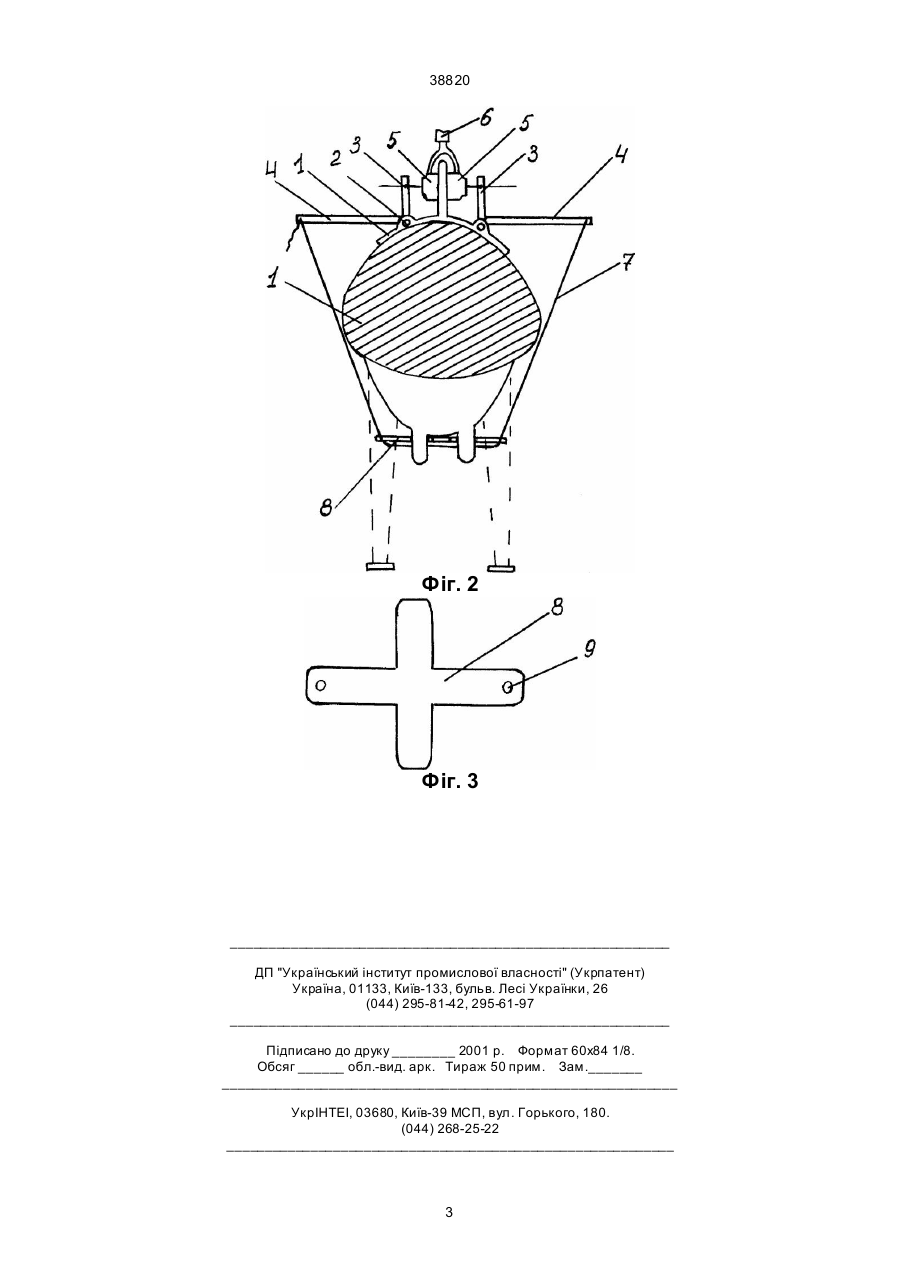

Пристрій для масажу вимені в процесі доїння, який має кріпильне оснащення, робочий орган з тримачем і сполучається з джерелом перемінного 38820 ча в залежності від розміру тварини. Суть винаходу пояснюється кресленнями, де на фіг. 1 представлений пристрій, установлений на тварині, вид збоку, на фіг. 2 - теж саме, вид ззаду; на фіг. З - хрестоподібний робочий орган. Пристрій для масажу вимені в процесі доїння містить кріпильну оснастку, що має пластину 1 із закріпленими на ній шарнірами 2, на які надіті важелі з короткими 3 і довгими 4 плечима, пневмопривод з пневмоциліндрами 5, які закріплені на пластині 1 і з'єднані за допомогою шланга 6 з джерелом змінного вакууму (не показаний). Короткі плечі 3 важелів з'єднані з відповідними пневмоциліндрами 5, а до довгих 4 кріпиться гнучкий тримач 7, на який надітий хрестоподібний робочий орган 8 за допомогою отвору 9. Один кінець гнучкого тримача кріпиться до одного з довгих плечей 4 важеля постійно, а другий кінець - до довгого плеча 4 другого важеля з можливістю регулювання по довжині в залежності від розміру тварини. Працює пристрій таким чином. Спочатку на спину корови кладуть кріпильну оснастку так, щоб вона знаходилася проти вимені, знімають з регульованого довгого плеча 4 важеля гнучкий тримач 7 і заводять, його з хрестоподібним робочим органом 8 під вим'я, причому однією рукою установлюють робочий орган 8 між дійками вимені, а другою - натягують гнучкий тримач 7 до зіткнення робочого органу 8 з вименем. Потім надівають кінець гнучкого тримача 7 на регульоване плече 4 важеля. Пристрій готовий до роботи. Після надівання на дійки вимені доїльних стаканів вмикають джерело змінного вакууму пристрою. Вакуум, попадаючи в пневмоциліндри 5, своїми штоками тягне за короткі плечі 3 важелі, які повертаються в шарнірах 2 і через свої довгі плечі 4 піднімають уверх хрестоподібний робочий орган 8, стискаючи вим'я . При подачі в пневмоциліндри повітря, вим'я, за рахунок пружних сил тканин і ваги доїльних стаканів, розправляється і повертається у ви хідне положення. Таким чином відбувається процес доїння разом з масажем вимені. Фіг. 1 2 38820 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
