Тара

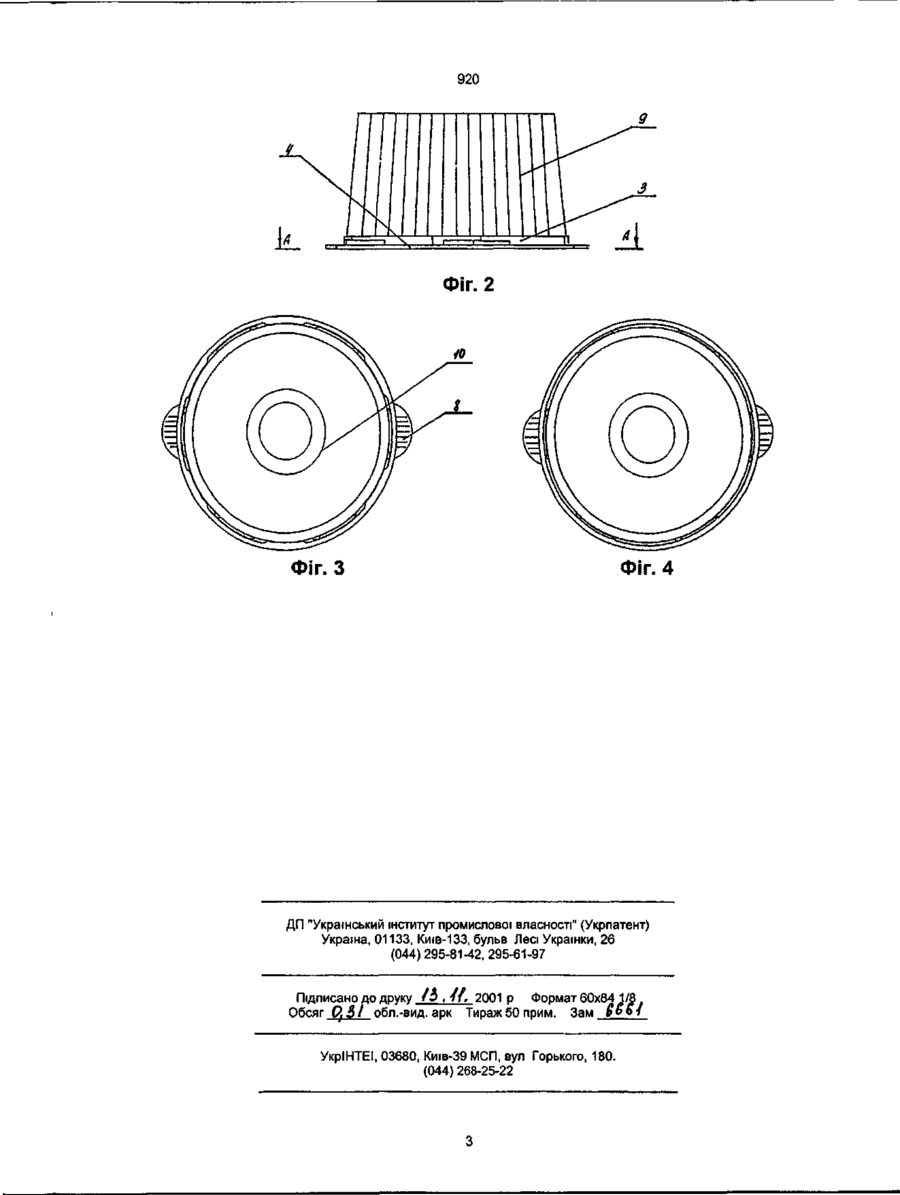

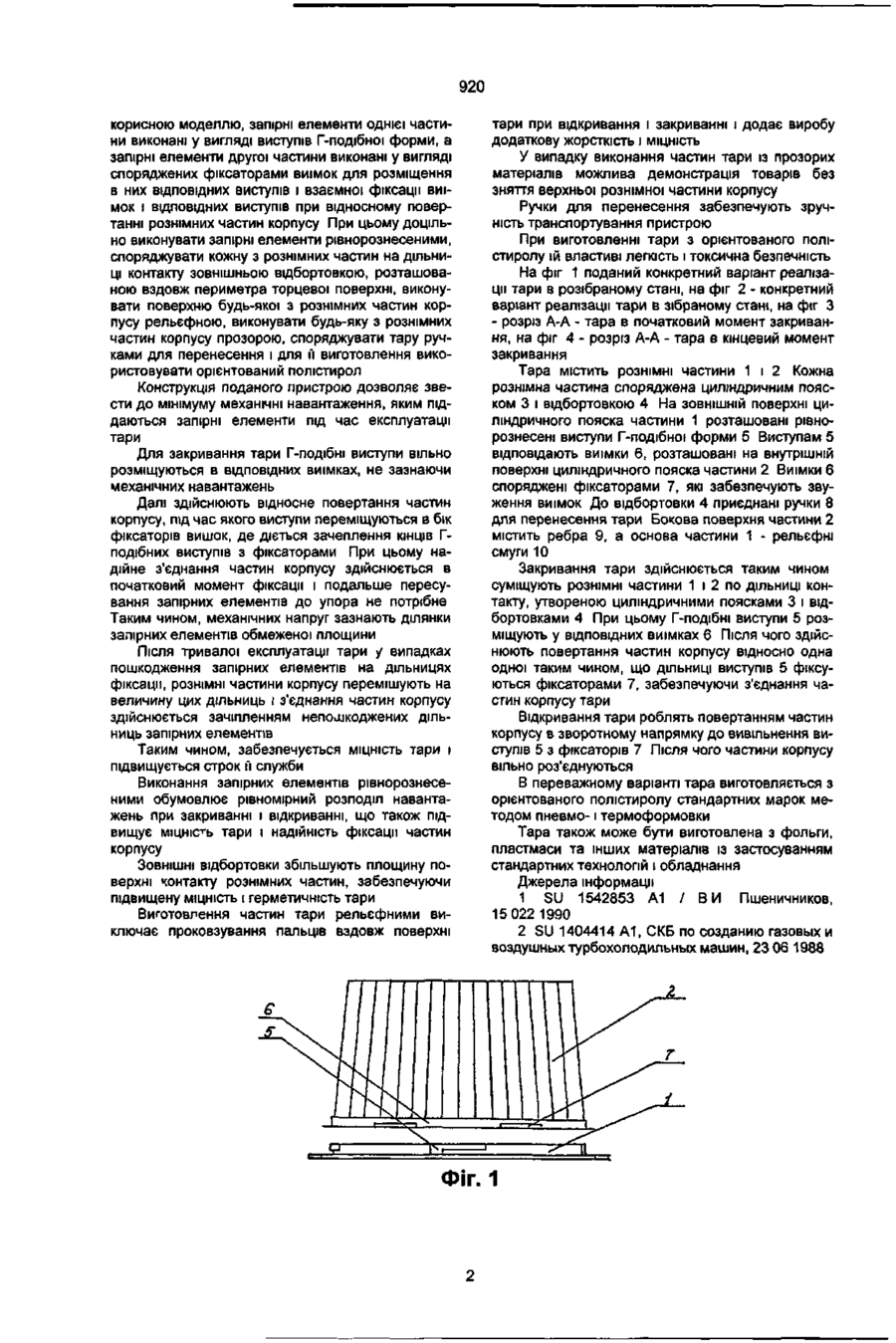

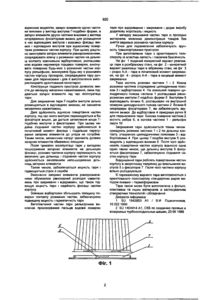

1. Тара, яка містить порожнистий корпус, що складається з двох рознімних частин, які містять на дільниці контакту вертикальні циліндричні пояски, на яких розташовані рознесені запірні елементи, яка відрізняється тим, що запірні елементи однієї частини виконані у вигляді виступів Гподібної форми, а запірні елементи другої частини виконані у вигляді споряджених фіксаторами виїмок для розміщення в них відповідних виступів і взаємної фіксації виїмок і відповідних виступів при відносному повертанні рознімних частин корпусу. 2. Тара по п. 1, яка відрізняється тим, що запірні елементи виконані рівнорознесеними. 3. Тара по пп. 1, 2, яка відрізняється тим, що кожна з рознімних частин корпусу на дільниці контакту споряджена зовнішньою відбортовкою, розташованою вздовж периметра торцевої поверхні. 4. Тара по пп. 1-3, яка відрізняється тим, що поверхня будь-якої з рознімних частин корпусу виконана рельєфною. 5. Тара по пп. 1-4, яка відрізняється тим, що будь-яка з рознімних частин корпусу виконана прозорою. 6. Тара по пп. 1-5, яка відрізняється тим, що вона споряджена ручками для перенесення. 7. Тара по пп. 1-5, яка відрізняється тим, що вона виконана із орієнтованого полістиролу. Корисна модель належить до тари і упаковки для зберігання, транспортування і демонстрації товарів, переважно харчових виробів. Відома тара, яка містить порожнистий циліндричний корпус, з'єднаний по бокових сторонах запірними елементами. Запірні елементи складаються з вкладишів Т-подібного перерізу і пари кутиків, прикріплених до стояка вкладиша. Кутики споряджені елементами кріплення, до складу яких входять кулачки, закріплені на осях, установлених на кінцях ексцентрикового вала [1]. Недоліками відомого пристрою є складність конструкції, що обумовлює високу імовірність відказів запірних елементів при відкриванні і закриванні тари, а також висока вартість виробу. Відома тара, яка містить, аналогічно тарі згідно з корисною моделлю, порожнистий корпус, що складається з двох рознімних частин. На дільниці контакту частини корпусу споряджені вертикальними циліндричними поясками, на яких розташовані рознесені запірні елемента [2]. Дане технічне рішення є найбільш близьким до рішення згідно з корисною моделлю за сукупністю суттєвих ознак і його обрано прототипом. Запірні елементи відомого пристрою виконані у вигляді S-подібних заскочок. Заскочки мають пази і скошені під кутом 3-10° площадки. Закривання тари здійснюється відносним повертанням частин корпусу. При цьому скошені площадки і пази заскочок входять в зачеплення, забезпечуючи фіксацію частин корпусу. Конструкція S-подібних заскочок відомого пристрою передбачає наявність вузьких площадок, які при взаємодії одна з одною зазнають механічних навантажень. Для закривання тари необхідно здійснити повертання частин корпусу до упора запірних елементів. При цьому механічні навантаження, які діють на запірні елементи, зростають. При багаторазовому закриванні і відкриванні тари, особливо у випадку виготовлення її із пластмаси або інших матеріалів зі східними властивостями, міцність тари знижується, площадки Sподібних заскочок руйнуються, що робить тару непридатною до подальшого використання. В основу корисної моделі поставлено задачу вдосконалити тару шляхом використання запірних елементів нової конструкції, що дозволить підвищити її міцність і довговічність. Поставлена задача вирішується тим, що в тарі, яка містить порожнистий корпус, що складається з двох рознімних частин, які містять на дільниці контакту вертикальні циліндричні пояски, на яких розташовані рознесені запірні елементи, згідно з о О) 920 корисною моделлю, запірні елементи однієї частини виконані у вигляді виступів Г-подібної форми, а запірні елементи другої частини виконані у вигляді споряджених фіксаторами виїмок для розміщення в них ВІДПОВІДНИХ виступів і взаємної фіксації виїмок і ВІДПОВІДНИХ виступів при відносному повертанні рознімних частин корпусу При цьому доцільно виконувати запірні елементи рівнорознесеними, опоряджувати кожну з рознімних частин на ДІЛЬНИЦІ контакту зовнішньою відбортовкою, розташованою вздовж периметра торцевої поверхні, виконувати поверхню будь-якої з рознімних частин корпусу рельєфною, виконувати будь-яку з рознімних частин корпусу прозорою, опоряджувати тару ручками для перенесення і для ґі виготовлення використовувати орієнтований полістирол Конструкція поданого пристрою дозволяє звести до мінімуму механічні навантаження, яким піддаються запірні елементи під час експлуатації тари Для закривання тари Г-подібні виступи вільно розміщуються в ВІДПОВІДНИХ виїмках, не зазнаючи механічних навантажень Далі здійснюють відносне повертання частин корпусу, пщ час якого виступи переміщуються в бік фіксаторів вишок, де діється зачеплення КІНЦІВ Гподібних виступів з фіксаторами При цьому надійне з'єднання частин корпусу здійснюється в початковий момент фіксації і подальше пересування запірних елементів до упора не потрібне Таким чином, механічних напруг зазнають ділянки запірних елементів обмеженої площини Після тривалої експлуатації тари / випадках пошкодження запірних елементів на дільницях фіксації, рознімні частини корпусу перемішують на величину цих ДІЛЬНИЦЬ і з'єднання частин корпусу здійснюється зачіпленням непооїкоджених дільниць запірних елементів Таким чином, забезпечується МІЦНІСТЬ тари і підвищується строк її служби Виконання запірних елементів рівнорознесеними обумовлює рівномірний розподіл навантажень при закриванні і відкриванні, що також підвищує МІЦНІСЬ тари і надійність фіксації частин корпусу ЗОВНІШНІ відбортовки збільшують площину поверхні контакту рознімних частин, забезпечуючи підвищену МІЦНІСТЬ І герметичність тари Виготовлення частин тари рельєфними виключає проковзування пальців вздовж поверхні тари при відкривання і закриванні і додає виробу додаткову жорсткість і МІЦНІСТЬ У випадку виконання частин тари із прозорих матеріалів можлива демонстрація товарів без зняття верхньої рознімної частини корпусу Ручки для перенесення забезпечують зручність транспортування пристрою При виготовленні тари з орієнтованого полістиролу їй властиві легкість і токсична безпечність На фіг 1 поданий конкретний варіант реалізації тари в розібраному стані, на фіг 2 - конкретний варіант реалізації тари в зібраному стані, на фіг З - розріз А-А - тара в початковий момент закривання, на фіг 4 - розріз А-А - тара в кінцевий момент закривання Тара містить рознімні частини 1 і 2 Кожна рознімна частина споряджена циліндричним пояском 3 і відбортовкою 4 На ЗОВНІШНІЙ поверхні циліндричного пояска частини 1 розташовані рівнорознесені виступи Г-подібної форми 5 Виступам 5 відповідають виїмки 6, розташовані на внутрішній поверхні циліндричного пояска частини 2 Виїмки 6 споряджені фіксаторами 7, які забезпечують звуження виїмок До відбортовки 4 приєднані ручки 8 для перенесення тари Бокова поверхня частини 2 містить ребра 9, а основа частини 1 - рельєфні смуги 10 Закривання тари здійснюється таким чином суміщують рознімні частини 1 і 2 по ДІЛЬНИЦІ контакту, утвореною циліндричними поясками 3 і відбортовками 4 При цьому Г-подібні виступи 5 розміщують у ВІДПОВІДНИХ виїмках 6 Після чого ЗДІЙСНЮЮТЬ повертання частин корпусу відносно одна одної таким чином, що ДІЛЬНИЦІ виступів 5 фіксуються фіксаторами 7, забезпечуючи з'єднання частин корпусу тари Відкривання тари роблять повертанням частин корпусу в зворотному напрямку до вивільнення виступів 5 з фіксаторів 7 Після чого частини корпусу вільно роз'єднуються В переважному варіанті тара виготовляється з орієнтованого полістиролу стандартних марок методом пневмо-1 термоформовки Тара також може бути виготовлена з фольги, пластмаси та інших матеріалів із застосуванням стандартних технологій і обладнання Джерела інформації 1 SU 1542853 А1 / В И Пшеничников, 15 022 1990 2 SU 1404414 А1, СКВ по созданию газовых и воздушных турбохолодильных машин, 23 06 1988 ФІГ. 1 920 V \ г Фіг. 2 Фіг. З Фіг. 4 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42,295-61-97 Підписано до ДРУКУ / 3 . 7 г , 2001 р Формат 60x84 Обсяг О; ВІ обл.-вид. арк Тираж 50 прим. Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180. (044) 268-25-22
