Пристрій для пневматичного масажу

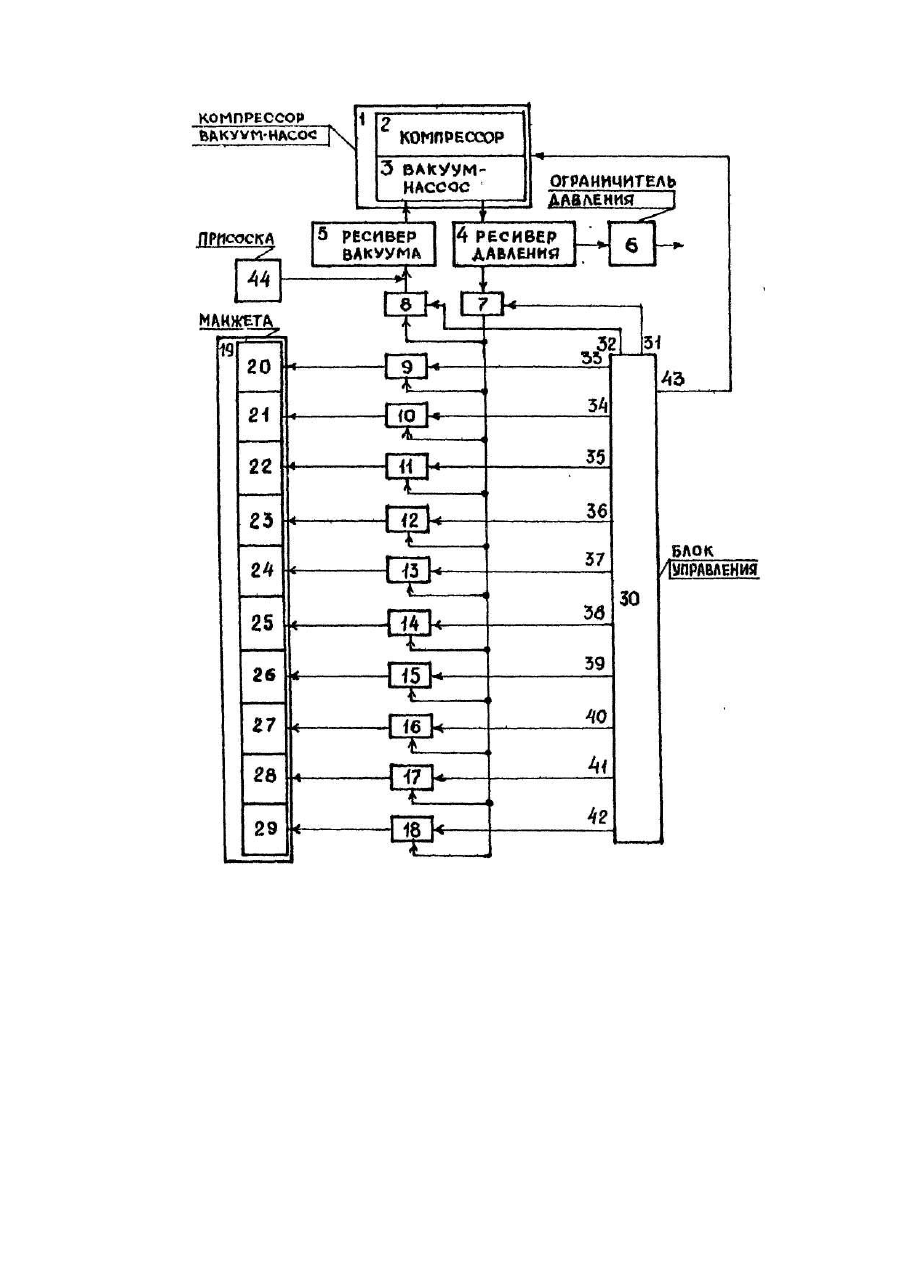

Изобретение относится к медицинской технике и предназначено для пневматического массажа, применяемого в физиотерапии для лечения лимфатических отеков конечностей, предотвращения образования тромбов, профилактики венозной недостаточности, реабилитации мышц и связок после гипсовых повязок с возможностью использования магнитотерапии, а также может применяться для воздействия на человека путем объемного массажа отдельных органов пневмоэлементами давлением и разрешением по программе, рекомендуемой врачом. Известно устройство для стимулирования кровообращения, содержащее многокамерную манжету обжатия с эластичными мембранами, между которыми установлены межкамерные клапаны, связанную с системой создания давления, (авт.св. СССР № 848028, кл. А 61 Η 9/00, 1979), Однако этим устройством не обеспечивается достаточное стимулирование кровообращения, поэтому оно ограничено по применению из-за недостаточной эффективности. Известно также устройство для пневмо-массажа, содержащее компрессор, пневмораспределитель, на выходах которого установлены управляемые клапаны, и манжету с секциями (Заявка Японии № 224146, кл. А 61 Η 9/00, 1992). Недостатком этого устройства является большая инерционность системы, что не обеспечивает быстрого сброса давления в манжете, в нем не обеспечена синхронизация массажной волны с заданным ритмом, а также нельзя изменять параметры давления в секциях манжеты. Наиболее близким по технической сущности к заявляемому является устройство для пневмомассажа, содержащее компрессор, секционированную манжету, блок управления и два магистральных управляемых клапана, управляющие входы которых соединены с выходами блока управления, а также управляемые двухходовые клапаны по числу секций манжеты, входы которых объединены и соединены с объединенными входом и выходом двух магистральных управляемых клапанов, а выходы - со входом соответствующей секции манжеты, которые своими управляющими входами соединены с соответствюущими выходами блока управления (Патент Украины № 6485, кл. А 61 Η 9/00, 1993). Недостатком устройства является его повышенная опасность при работе, вызванная колебаниями давления на выходе компрессора, и сложность коммутации давления и вакуума, что требует дополнительных элементов схемы и управления. В основу изобретения поставлена задача усовершенствования указанного выше устройства путем обеспечения получения требуемого давления и вакуума независимо друг от др уга, что позволит создавать запас воздуха (вакуума) при работе с пациентом. Этим повысится надежность устройства, так как обеспечится непрерывная подача давления и вакуума в процессе проведения массажа. При этом появляется возможность использовать компрессор с меньшей производительностью, т.е. более экономичный, уменьшается количество элементов схемы, что упрощает устройство. Поставленная задача решается тем, что в устройство для пневматического массажа, содержащее компрессор, секционированную манжету, блок управления и два магистральных управляемых клапана, управляющие входы которых соединены с выходами блока управления, а также управляемые.двухходо-вые клапаны по числу секций манжеты, входы которых объединены и соединены с объединенными соответственно входом и выходом двух магистральных управляемых клапанов, а выходы - со входом соответствующей секции манжеты, которые своими управляющими входами соединены с соответствующими выходами блока управления, компрессор выполнен в виде компрессора-вакуум-насоса с независимым созданием давления и вакуума, снабженного ресиверами для создания давления и вакуума, ресивер на давление снабжен ограничителем давления, причем выход ресивера на давление соединен со входом одного магистрального управляемого двухходового клапана, его вход - с компрессором, а вход ресивера на вакуум соединен с выходом второго магистрального управляемого двухходового клапана и его выход - с вакуумнасосом. Именно благодаря тому, что компрессор выполнен в виде компрессора-вакуум-насоса и введены ресиверы на давление и вакуум стало возможным обеспечение получения независимых друг от др уга требуемых давления и вакуума. На чертеже представлена блок-схема устройства для пневматического массажа. Устройство для пневматического массажа содержит (для десятисекционной манжеты) компрессорвакуум-насос 1, состоящий из компрессора 2 и вакуум-насоса 3, снабженный ресиверами 4 на давление и 5 на вакуум, причем ресивер 4 на давление снабжен ограничителем 6 давления, первый магистральный управляемый двухходовой клапан 7 и второй магистральный управляемый двухходовой клапан 8, управляемые двухходовые клапаны 9-18 (по числу секций манжеты), манжету 19 с изолированными друг от друга секциями 20-29, блок 30 управления. Ограничитель б давления связан с атмосферой. Для десятисекционной манжеты число выходов блока управления 13 (31-43). Выход ресивера 4 на давление соединен со входом первого магистрального управляемого двухходового клапана 7, его вход - с компрессором 2. Вход ресивера 5 на вакуум соединен с выходом второго магистрального управляемого двухходового клапана 8, а его выход-с вакуум-насосом 3. Магистральный двухходовой клапан 7 своим выходом соединен с объединенными входами управляемых двухходовых клапанов 9-18. Магистральный двухходовой клапан 8 своим входом также соединен с объединенными входами управляемых двухходовых клапанов 9-18. Управляемые двухходовые клапаны 9-18 в свою очередь связаны с соответствующими секциями 20-29 манжеты 19. Блок 30 управления своими управляющими выходами 31 и 32 соединен с управляющими входами магистральных двухходовых клапанов 7 и 8. а выходами 33-42 с управляющими входами управляемых двухходовы х клапанов 9-18, а выходом 43 - с компрессором-вакуум-насосом 1. При точечном массаже дополнительно используется присоска 44, связанна с ресивером 5 на вакуум. Компрессор 2 предназначен для нагнетания воздуха в ресивер 4 на давление. Вакуум-насос 3 предназначен для отсоса воздуха из ресивера 5 на вакуум. Ресивер 4 на давление предназначен для аккумулирования давления воздуха. Ресивер 5 на вакуум предназначен для аккумулирования разрежения воздуха. Магистральный управляемый двухходовой клапан 7 предназначен для подключения выхода ресивера 4 на давление к объединенным входам двухходовы х управляемых клапанов 9-18. Магистральный управляемый двухходовой клапан 8 предназначен для подключения входа ресивера 5 на вакуум к объединенным входам двухходовы х управляемых клапанов 9-18. Ограничитель 6 давления предназначен для ограничения давления в ресивере 4 на давление. Двухходовые управляемые клапаны 9-18 предназначены для подключения выхода клапана 7 на давление или входа клапана 8 на вакуум к секциям 20-29 манжеты 19. Секции 20-29 предназначены для создания механического воздействия на тело пациента, для чего они фиксируются на теле пациента манжетой 19. Блок 30 управления предназначен для синхронизации моментов открывания (закрывания) клапанов 7 и 8,9-18 при выполнении различных программ массажа, а также для оперативного изменения различных программ массажа и управления работой компрессора-вакуум-насоса 1 по связи 43. Блок 30 управления позволяет установить количество точек, время воздействия на органы пациента, время продолжительности сеанса массажа, вид и направление распространения массажной волны. Устройство для пневматического массажа работает следующим образом. На теле пациента фиксируется манжета 19 с секциями 20-29 таким образом, чтобы обеспечить воздействие на выбранный орган. На блоке управления задается программа массажа, и в зависимости от заданной программы по связям 31-42 блок 30 управления выдает сигналы открывания (закрывания) клапанов 7 и 8, 9-18. По связи 43 блок 30 управления включает компрессор-вакуум-насос 1, который создает давление в ресивере 4 на давление и вакуум в ресивере 5 на вакуум. При открывании магистрального клапана 7 давление воздуха по заданной программе клапанами 9-18 коммутируется в секции 20-29 манжеты 19 и производится массаж. По окончании цикла массажа магистральный клапан 7 закрывается, а магистральный клапан 8 открывается и происходит сброс давления в ресивер 5 на вакуум. После сброса давления режим массажа повторяется. С помощью присоски 44 производится точечный массаж вакуумом независимо от заданной программы. С помощью данного устройства для пневматического массажа можно обеспечить следующий набор программ массажа давлением в автоматическом режиме: - распространение массажной волны от 1-го канала к 10-му и наоборот; - циклическое распространение массажной волны (I цикл - от 1-го к 10-му; 2 цикл - от 10-го к 1-му); - массаж с ограниченным числом каналов. Устройство для пневматического массажа по данному изобретению имеет следующие преимущества: - простая схема с унифицированными элементами (содержит только двухходовые клапаны); - высокая надежность, так как обеспечивается устойчивый запас давления и вакуума; - универсальность по применению, поскольку массаж может обеспечиваться одновременно как давлением, так и вакуумом; - экономичность схемы.
