Торець контейнера і такий контейнер

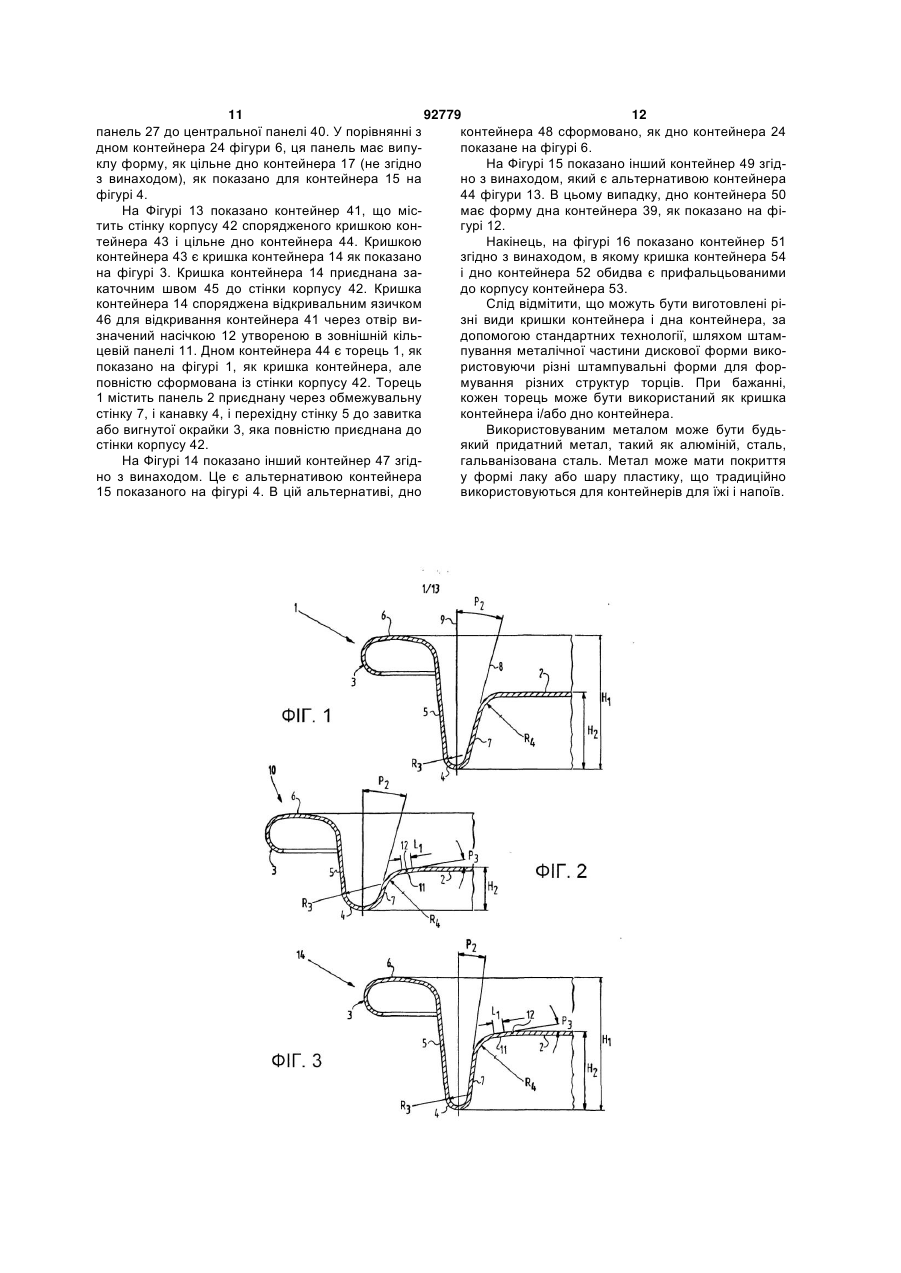

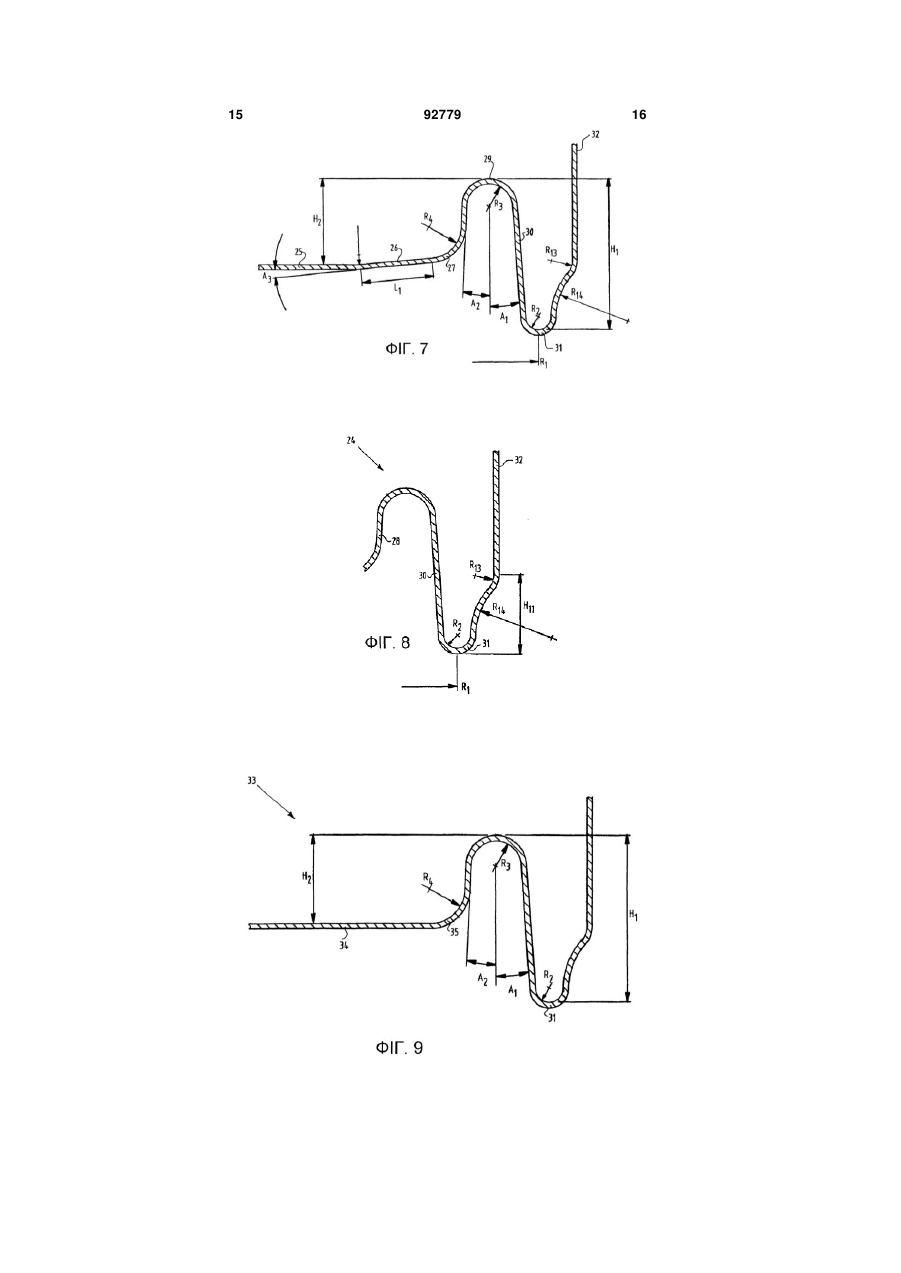

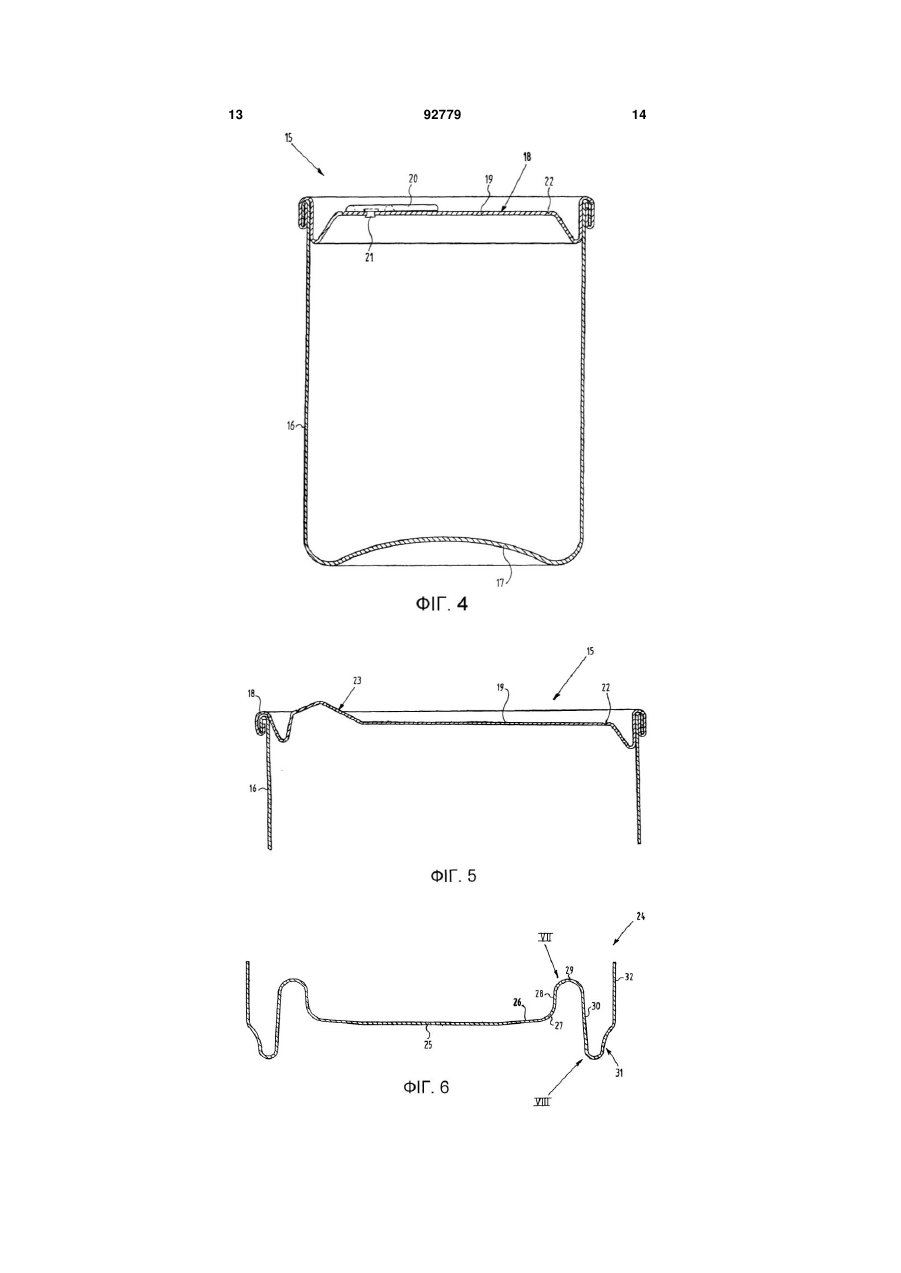

1. Торець металевого контейнера, такого як контейнер, що легко відкривається, що має - плоску або увігнуту центральну панель, - вигнуту окрайку для з'єднання з корпусом контейнера; і - канавку, приєднану через перехідну стінку з вигнутою окрайкою і через обмежувальну стінку з панеллю, де - кут (А2,Р2) обмежувальної стінки становить 2°45°, - радіус (R4) панелі становить більше ніж 0,5 мм, - висота (Н2) панелі становить 1-7 мм, і - єдиний радіус канавки (R3) становить 0,5-5 мм, де радіус канавки визначає внутрішню кривизну ділянки між обмежувальною стінкою та перехідною стінкою. 2. Торець контейнера за пунктом 1, який відрізняється тим, що кут (А2,Р2) обмежувальної стінки становить 5°-35° і/або радіус (R4) панелі становить 1,0-1,5 мм. 3. Торець контейнера за одним з пунктів 1 або 2, який відрізняється тим, що торцем є дно контейнера і вигнута окрайка утворює опору, яка має кінцевий опорний радіус R2, який менший ніж 5 мм, переважно становить 0,5-1,5 мм. 4. Торець контейнера за пунктом 3, який відрізняється тим, що радіус (R3) канавки становить 0,51,5 мм, і/або висота (Н2) панелі становить 2-5 мм. 2 (19) 1 3 Представлений винахід стосується торця контейнера, такого як контейнер, що легко відкривається, і такого контейнера, що містить принаймні, один такий торець. Такі контейнери призначені для застосування як контейнери для напоїв і їжі. Взагалі, контейнери для напоїв є тонкостінними (0,04 - 0,15мм). Такі контейнери для напоїв можуть ставати міцними (жорсткими) (після наповнювання і закупорювання) завдяки створюваному внутрішньому тиску. Для цього контейнер наповнюють і забезпечують газоутворюючим матеріалом. Після закупорювання, утворення газу призводить до виникнення внутрішнього тиску. Загалом, контейнери для їжі наповнюють їжею, яка може бути піддана пастеризації або стерилізації. Відповідно, створюваний тиск може бути тимчасовим внаслідок такої процедури. Однак, внаслідок небажаних випадків росту бактерій може виникати внутрішній тиск після наповнення і закривання контейнера з їжею. Що стосується і контейнерів для їжі, і контейнерів для напоїв неправильне наповнення і обробка таких контейнерів може призводити до виникнення тимчасового або постійного тиску, який може викликати деформацію, зокрема, закритого контейнера у верхній частині і/або на дні. Відповідно, переповнення контейнера вмістом, занадто висока температура обробки, незадовільне охолодження, недостатнє вакуумування контейнера, попередній процес псування вмісту, утворення газу внаслідок небажаної реакції між металом контейнера ι вмістом, що призводить до утворення газу, такого як водень, і неправильна обробка при пакуванні контейнера може призводити до виникнення постійного або тимчасового тиску. Ці виникаючи тиски можуть призводити до деформації торців контейнера, міра якої залежить від створюваного тиску. Однією з форм локалізації деформації торця контейнера є вигин або складка. Що призводить до локальних деформацій, які можуть розповсюджуватись по канавці і області фальцювання. Деформована частина може навіть локально розповсюджуватись за межі периметру контейнера. Високий виникаючий тиск може призводити до здуття або навіть утворення так званих "хлопуш" (контейнер с постійним здуттям одного з торців). Такі здуття можуть бути повернуті назад в нормальне положення торця. Сильні здуття будуть утворювати жорсткі і незмінювані здуття на одному або обох торцях контейнера. У цьому відношенні слід відмітити, що можуть бути створені торці, в яких завдяки виникаючому тиску ввігнутий торець перевертається у випуклу форму (дивіться, наприклад, ЕР 0 906 222). Представлений винахід має ціллю забезпечення торця контейнера, такого як контейнер, що легко відкривається, яка витримує вищі внутрішні тиски, ніж звичайні торці, і в той же час уникає збільшення об'єму. Торець винаходу має таку форму, що покращує опір торця контейнера викривленню завдяки виникаючому тиску. Наприклад, контейнер споряджений торцем згідно з винаходом, що має діаметр в інтервалі 45 - 260мм, може витримувати 92779 4 виникаючий тиск більше ніж 2 бар, переважно більше ніж 3-4 бар або навіть більше ніж 5 бар. Але, якщо передбачений виникаючий тиск є вищим, тоді торець буде вигинатись, але так що його форма не буде трасформуватись із ввігнутої у випуклу, при цьому будуть виникати неправильні деформації. Відповідно, покупець може оцінити по неправильно вигнутому або гофрованому торцю, що вміст контейнера може бути зіпсованим і він не повинен його купувати. Форма і вид торця згідно з винаходом є модульованими формою івидом, за умови що забезпечується висока баростійкість і/або розвальцівка, переважно, при мінімальній товщині кришки і/або корпусу контейнера. Баростійкість є такою, що торець і/або контейнер можуть зазнавати тимчасової деформації внаслідок виникаючого тиску. Така деформація дозволяє тимчасове збільшення внутрішнього об'єму контейнера зменшуючи таким чином фактичний тиск. Також уможливлюється контроль контейнерів згідно з винаходом на різних стадіях: під час наповнення, закривання, обробки і зберігання, використовуючи класичні системи моніторингу властивостей зовнішньої форми. Відповідно, забезпечується можливість інспектування контейнерів із занадто низьким або занадто високим внутрішнім тиском. Це буде надавати важливу інформацію стосовно заключних процесів герметизації контейнерів і можна детектувати небажану втрату тиску внаслідок протікань або підвищення тиску внаслідок псування. Представлений винахід є результатом осяяння, що базувалось на експериментальному дослідженні, яке було спрямоване на задоволення потреби в торці певної форми і розмірів і усунення згаданих вище недоліків. Відповідно, представлений винахід забезпечує торець контейнера, такого як контейнер, що легко відкривається, що містить - центральну панель, - вигнуту окрайку для з'єднання з корпусом контейнера; і - канавку приєднану через перехідну стінку до вигнутої окрайки і через обмежувальну стінку до панелі, де - кут обмежувальної стінки (А2, Р2) є 2° - 45°, - радіус панелі (R4) є більше ніж 0,5мм, - висота панелі (Н2) є 1мм - 7мм, і - радіус канавки (R3) є менше ніж 5мм. Кут обмежувальної стінки А2,Р2 вибирають з межах інтервалу 2° - 45°. При меншому куті з'єднання, закатування окрайки в корпус може ускладнюватись або бути проблематичним. При куті більше за 45° буде мати місце протилежна дія на прикладений тиск. Радіус панелі R4 є більше ніж 0,5мм. Нижче 0,5мм, лак нанесений на метал може пошкоджуватись під час формування металу, тоді як стійкість до малих складок в суміжній до панелі області є недостатньою. Радіус панелі R4 переважно вибирають в межах інтервалу 1,0 - 1,5мм. Радіус панелі R4 більше ніж 2мм може призводити до зменшення міцності і, у зв'язку з цим, виникнення складок і вигинів в області майбутньої канавки. 5 92779 6 Висота панелі Н2 знаходиться в межах інтеробробки, переважно, що кінцевий опорний радіус валу 1мм - 7мм. Нижче 1мм висоти панелі Н2, кут R2 знаходиться в межах інтервалу 0,5 -1,5мм. обмежувальної стінки А2,Р2 буде ставати занадто Згідно з переважним втіленням дна контейневеликим. Це буде мати негативний вплив на барора згідно з винаходом, опора має опорний радіус стійкість. При висоті панелі Н2 вище 7мм, кут обR13 менше ніж 5мм, переважно 0,5 - 1,5мм. Перемежувальної стінки Р2 буде ставати занадто маважно в комбінації з висотою опори Н11 в інтервалі лим, у відповідності з чим баростійкість не буде 1-7мм, переважно 2-5мм, дно контейнера забезпезазнавати впливу будь-чого. чує покращену або навіть ідеальну здатність до Для торця, що використовується як дно конштабелювання наповненого контейнера, зокрема, тейнера, оптимальною висотою панелі Н2 є проміконтейнера спорядженого зверху легкою для відкжок 2 - 5мм і для верхньої кришки оптимальним Н2 ривання кришкою. Особливо, коли навантаження є 2,0 - 2,5мм. на верх контейнера попадає на верхівку закаточРадіус канавки R3 повинен бути менше ніж ного фальця, що приєднує кришку контейнера до 5мм. В іншому випадку, міцність буде недостаткорпусу контейнера, попереджається надлишконьою. Радіус канавки R3 нижче ніж 0,5мм може вий вплив на вушко кришки контейнера і, таким призводити до руйнування лаку під час формуванчином, попереджається небажане відкривання ня металу. кришки контейнера. Для дна контейнера, радіус канавки R3 переСлід відзначити, що опора дна контейнера важно знаходиться в межах 0,5 - 1,5мм. Для кришможе мати зовнішній опорний радіус R14. Парамеки контейнера оптимальним радіусом канавки R3 є три зовнішнього опорного радіусу R14 залежать від значення в інтервалі 0,5 - 0,7мм. відстані між опорним радіусом R13 і кінцевим опорТорець згідно з винаходом, що має визначені ний радіусом R2. розміри і структуру, буде мати покращені властиКрім того, також можуть бути покращені власвості стосовно витримування вищих внутрішніх тивості і опір внутрішньому тиску і/або допустиме тисків в комбінації з (тимчасовою) еластичною збільшення діаметрів і товщина стінок різних кондеформацією. Складки і вигини будуть виникати тейнерів, коли висота елементу (Н1) є 2 -10мм, при вищих внутрішніх тисках і в локалізованих випереважно, є 5 - 7мм. значених місцях. Крім того, усувається можливість Переважно, що торець споряджений зовнішпередчасних вигинів або розривів у випадку конньою кільцевою панеллю. Така зовнішня кільцева тейнера, що легко відкривається, і ще (завдяки панель буде зменшувати чутливість до утворення високим внутрішнім тискам) загалом можливим є складки. збільшення об'єму до 30см3 (при діаметрі контейДля дна контейнера, переважно, що в дні коннера 73мм) перед руйнуванням. Загалом, опір тейнера нахил зовнішньої кільцевої панелі (А3) внутрішньому тиску знаходиться в інтервалі, пристановить 0° - 35°, а ширина зовнішньої кільцевої наймні, від 2 бар і вище, часто більше ніж 3-4 бар і панелі (L1) є 0 -15мм. Нахил зовнішньої кільцевої навіть ще більше ніж 5 бар. При цьому використопанелі А3 може бути до 35°. Мінімум А3 ε приблизвуються контейнери, що мають діаметр загалом но 1°. Переважно, нахил зовнішньої кільцевої па45 - 260мм, переважно в інтервалі 52-153мм, тоді нелі А3 знаходиться в інтервалі 2° - 20°. Ширина як використовуваним діаметром є 73мм, 83мм зовнішньої кільцевої панелі L1 становить до 15мм. і/або 99мм. Мінімальна ширина зовнішньої кільцевої панелі Для оптимального експлуатаційного тиску, педля покращення властивостей починається від реважно, кут обмежувальної стінки А2,Р2 становить приблизно 0,5мм або від 1мм. Переважно L1 зна5° - 35°. ходиться в межах інтервалу 1 - 5мм. Менші складки і менше вигинів утворюється, Відповідно до іншого загального втілення згідколи радіус панелі R4 переважно вибирають в інно з представлений винаходом, торець згідно з тервалі 1,0 -1,5мм, або навіть 1,25 - 1,5мм. винаходом ε кришкою контейнера. Це може бути Оптимально, висоту панелі Н2 вибирають в кришка контейнера, що легко відкривається, або межах 2,0 - 2,5мм. будь-який інший тип кришки контейнера, яка може Згідно з одним із загальних втілень торець згіпотребувати відкривачки для відкриття контейнедно з винаходом є дном контейнера. В такому дні ра. контейнера вигнута окрайка є приєднаною до корДля оптимальних властивостей, кришка конпусу контейнера і утворює опору кінцевого контейтейнера згідно з винаходом має висоту елемента нера. Згідно із втіленням дна контейнера згідно з (Н1) 5 - 7мм. винаходом, опора має кінцевий опорний радіус R2, Коли кришка контейнера споряджена зовнішякий є менше ніж 5мм, переважно 0,5 - 1,5мм. нім кільцем, тоді, переважно, що в кришці контейВерхня межа для кінцевого опорного радіусу R2 є нера кут нахилу зовнішньої кільцевої панелі (Р3) такою, що осьове навантаження не утворює бурстановить 0° - 35°, а ширина зовнішньої кільцевої тик на профілі. Таким чином, це дно контейнера панелі (L1) є 0-15мм, переважно 1-3мм, більш пемає меншу здатність до деформаціє при осьовому реважно 1-2мм. Ширина зовнішньої кільцевої панавантаженні. Крім того, коли торець використовунелі L1 для кришки контейнера є менше ніж 15мм і ється для контейнера, в якому наповнення конмінімальна ширина є приблизно 0,5мм. Переважтейнера зазнає термічної обробки, закупорювання ний інтервал для ширини зовнішньої кільцевої згідно з винаходом дозволяє використання в безпанелі L1 для кришки контейнера становить 1 перервних печах, переважно, контейнера, в якому 3мм, більш переважно 1-2мм. стінка корпусу має буртик. Для цих цілей і умов Кут нахилу зовнішньої кільцевої панелі Р3 кришки контейнера згідно з винаходом переважно 7 92779 8 становить до 35°. Мінімум нахилу Р3 є від 0,5° і не призначені для обмеження представленого більш переважно від 1° або 2°. Таким чином, загавинаходу будь-яким чином. Зокрема, контейнери льний діапазон становить 0,5° - 35°, переважно 2° показані з кришкою, що легко відкривається, але - 20°. звичайно, такі контейнери також можуть бути вигоІ кришка контейнера, і дно контейнера можуть товлені з однією або більшою кількістю санітарних бути розташовані під кутом до перехідної стінки. кришок або, більш загально, без кришки, що легко Цей кут опорної стінки А1 знаходиться в інтервалі відкривається. Ці втілення будуть описуватись з 0° - 45°, переважно 2° - 35°. посиланням на прикладені малюнки, в яких: Коли присутня, зовнішня кільцева панель L1 фігури 1, 2 і 3 є частковими поперечними розмає ширину більше ніж приблизно 0,1 - 0,2мм. Корізами кришки контейнера згідно з винаходом; ли присутня, зовнішньої кільцева панель може фігура 4 є зменшенням контейнера споряджемати насічку. Переважно, насічка розташована ного кришкою контейнера згідно з винаходом; ближче до центру панелі, ніж до канавка, яка є фігура 5 є збільшенням кришки контейнера, оптимальною для протидії розриву. що має локалізовану складену або вигнуту обПереважно, кільцева панельмає нахил А3,Р3, ласть, що виникає завдяки внутрішньому тиску; так що вищій внутрішній тиск буде менше дефорна фігурі 6 показаний поперечний розріз дна мувати форму і структуру торця. Нахил кільцевої контейнера згідно з винаходом; панелі А3,Р3 може досягати 35°, що обумовлює фігури 7-8 є деталізаціями VII і VIII фігури 6; зменшення утворення складок. Переважно, нахил фігура 9 є альтернативним втіленням дна конкільцевої панелі А3,Р3 знаходиться в межах інтертейнера з фігури 7; валу 2° - 20°, в той же час панель споряджена стіфігури 10 і 11 є альтернативними втіленням нкою округленої форми, яка найменше деформудна контейнера з фігури 8; ється завдяки виникаючому внутрішньому тиску. фігура 12 є альтернативним втіленням дна коТорець згідно з винаходом може бути торцем, нтейнера з фігури 6; що легко відкривається, для контейнера, що легко фігура 13 є поперечним розрізом контейнера відкривається. Таким чином, для відкривання конзгідно з винаходом спорядженого кришкою контейнера за допомогою попередньо сформованого тейнера з фігури 3 і як дно контейнера містить отвору визначеного насічкою на торці, переважно, кришку контейнера з фігури 1 (повністю сформоторець споряджений відкривальним язичком. вану з корпусу контейнера); Згідно з іншим аспектом винаходу забезпечуфігура 14 є контейнером згідно з винаходом, ється контейнер, який складається з корпусу і, як альтернатива контейнера з фігури 4, що має як принаймні, одного торця згідно з винаходом, як дно контейнера дно з фігури 6; описано вище. В одному з втілень контейнера згіфігура 15 є контейнером згідно з винаходом дно з винаходом, корпус може бути з обох кінців спорядженого кришкою контейнера згідно з фігузабезпечений торцем згідно з винаходом. В іншорою 3 і дно контейнера згідно з фігурою 12; і му втіленні, тільки кришка контейнера є торцем фігура 16 є контейнером згідно з винаходом з згідно з винаходом. Дно контейнера або кришка двома торцями приєднаними до корпусу контейконтейнера можуть бути єдиним цілим з корпусом нера. контейнера і сформованими за допомогою будьНа Фігурі 1 показана кришка контейнера або якого звичайного способу, такого як DWI, DRD і дно контейнера 1 згідно з винаходом. Торець має (глибока) прокатка. В іншому втіленні, контейнер центральну панель 2 і вигнуту окрайку або завиток може бути складатись з корпусу, кришки контей3 для приєднання, наприклад, шляхом закатуваннера і дна контейнера, який є торцем згідно з виня, до корпусу контейнера. Торець 1 також містить находом. канавку 4, яка приєднана через перехідну стінку 5 Іншим переважним контейнером згідно з винадо фальцовочної панелі 6 завитка 3. Канавка 4 ходом є контейнер, який складається з кришки також приєднана через обмежувальну стінку 7 до контейнера, як описано вище (переважно з відкрипанелі 2. вальним язичком і допоміжною насічкою) і з іншої Кут обмежувальної стінки Р2 визначається накришки контейнера, як описано вище (не споряхилом 8 обмежувальної стінки 7 відносно вертикадженої відкривальним засобом), але функціонує як льної лінії 9. Радіус панелі R4 визначається вигидно контейнера. Відповідно, корисним є те, що ном з'єднання обмежувальної стінки 7 і панелі 2. кришка контейнера функціонує як дно контейнера, Радіус канавки R3 визначається внутрішнім вигизавдяки цій формі наявний більший радіус і тому ном частини між обмежувальною стінкою 7 і затискращий опір внутрішньому тиску і дозволяється кною стінкою 5. Накінець, висота панелі Н2 є відсбільша розвальцовка в межах еластичних границь. танню між дном канавки і панелі 2 і висота Згідно з іншим втіленням, контейнер споряджений елементу Н1 є відстанню між фальцовочною пакришкою контейнера і дном контейнера, як описанеллю 6 і дном канавки. но вище, стосовно представленого винаходу. В торці 1, кут обмежувальної стінки Р2 є 15°, Будь-який з торців може бути єдиним цілим з коррадіус панелі R4 є 1,30мм, висота панелі Н2 є пусом контейнера. Інший торець є приєднаним до 2,3мм і радіус канавки R3 є 0,6мм. корпусу контейнера за допомогою традиційних На Фігурі 2 показаний інший торець 10 згідно з технологій, таких як фальцювання. винаходом. Згадані і інші особливості і характеристики тоУ порівнянні з торцем 1 фігури 1 збільшений рця і контейнера згідно з представленим винахокут обмежувальної стінки Р2. Також збільшений дом будуть надалі ілюструватись за допомогою радіус панелі R4, також як і радіус канавки R3. Тадекількох втілень, які приведені з ціллю ілюстрації кож зменшена висота панелі. 9 92779 10 Як показано на фігурі 2, торець 10 також споНа Фігурі 3 показано торець 14 згідно з винаряджений зовнішньою кільцевою панеллю 11 по ходом. У порівнянні з торцем 10 показаним на фіколу панелі 2 і приєднана через обмежувальну гурі 2, кут обмежувальної стінки Р2 є 10°, радіус стінку 7 до канавки 4. Зовнішня кільцева панель 11 панелі R4 є 1,8мм, висота панелі Н2 є 2,4мм і радімає ширину L1 1мм і споряджена насічкою 12. Зовус канавки R3 є 0,6мм. Крім того, ширина зовнішнішня кільцева панель 11 має кут нахилу до гориньої кільцевої панелі L1 є 1,5мм і нахил зовнішньої зонталі Р3. Нахил Р3 цієї зовнішньої кільцевої пакільцевої панелі Р3 є 10°. нелі становить 20°. В наступній таблиці показаний опір вигину тоТорець 10 має такі розміри: кут обмежувальної рця 1, 10 і 14 (виготовлені із сталі) в залежності від стінки Р2 = 30°, радіус панелі R4 = 0,8мм, висота товщини металу і твердості металу. панелі Н2 = 1,2мм, радіус канавки R3 = 0,9мм і ширина зовнішньої кільцевої панелі L1 = 1,5мм. Ознаки закупорювання 1 з фігури 1 закупорювання 10 з фігури 2 закупорювання 14 з фігури 3 Товщина металу 0,23мм 0,23мм 0,23мм Твердість металу ТН580 ТН580 ТН580 Тиск розриву 4,9 бар 4,0 бар 5,1 бар закупорювання 1 з фігури 1 закупорювання 10 з фігури 2 закупорювання 14 з фігури 3 0,24мм 0,24мм 0,24мм ТН435 ТН435 ТН435 4,1 бар 3,2 бар 4,4 бар На Фігурі 4 показано контейнер згідно з винаходом. Контейнер 15 складається з корпусу 16 і цільного увігнутого дна контейнера 16 більше товщини стінки і закатаної кришки 18 згідно з фігурою 1 (хоча також можуть бути використані торці 10 або 14 з відповідних фігур 2 і 3). Панель 19 кришки 18 споряджена відкривальним язичком 20 приєднаним за допомогою заклепки 21 до панелі 19. Панель 19 також споряджена циркулярною насічкою 22. Відповідно, контейнер 15 є контейнером, що легко відкривається, для напоїв і/або їжі. На Фігурі 5 показано в збільшенні контейнер фігури 4. Внаслідок збільшення небажаного тиску в закритому контейнері 15 в області між канавкою і панеллю утворюється локальний вигин 23 (над частиною окружності). Як показано, інші області кришки 18 не деформуються. На Фігурі 6 показано дно контейнера 24 винаходу, яке повністю приєднано до корпусу контейнера. Дно контейнера 24 складається з центральної панелі 25, яка споряджена зовнішньою кільцевою панеллю 26, яка приєднана через вигнуту панель 27 до обмежувальної стінки 28, яка через вигнуту канавку 29 приєднана до перехідної стінки 30. Перехідна стінка 30 приєднана через кінцевий/опорний вигин 31 до стінки корпусу 32. Деталі дна контейнера 24 показані на фігурах 7 і 8. Мінімальне значення зовнішнього радіусу R14 залежить від відстані між опорним радіусом R13 і кінцевим опорним радіусом R2. В наступній таблиці показаний опір вигину (тиск) торця 24 з фігур 6-8 при товщині стінки 0,22мм і в залежності від висоти елементу Н1 і висоти панелі Н2. Товщина 0-22 0,22 0,22 0,22 Н1 (мм) 5,6 6 6,4 6,8 Н2 (мм) 3 3 3 3 Тиск вигину (бар) 52 53 54 55 Товщина 0,22 0,22 0,22 0,22 Н1 (мм) 6 6 6 6 Н2 (мм) 2,6 2,8 3 3,2 Тиск вигину (бар) 52 52 53 54 На Фігурі 9 показано альтернативне дно контейнера 33 згідно з винаходом. Це дно контейнера 33 складається з панелі 34, яка безпосередньо приєднана до вигнутої панелі 35. Відповідно, ця панель 34 не містить кільцевої панелі. На Фігурі 10 показано ще одне втілення дна контейнера 36 згідно з винаходом. В цьому втіленні кінцевий/опорний вигин 31 безпосередньо приєднаний до стінки корпусу 32 контейнера. Відповідно, дно контейнера 36 не містить опорний радіус R13 і зовнішній опорний радіус R14 (дивіться фігуру 7). На Фігурі 11 показано ще одне інше альтернативне втілення у формі дна контейнера 37 у порівнянні з дном контейнера 24 з фігури 8, дно контейнера 37 містить у стінці корпусу 32 буртик 38 для направлення закритого контейнера, що містить дно контейнера 37, під час обробки в безперервній печі. На Фігурі 12 показано інше втілення дна контейнера 39 винаходу. Це дно контейнера 39 містить стінку корпусу 32 і кінцевий/опорний вигин 31 приєднаний через перехідну або затискну стінку 30 і вигнуту канавку 29 до обмежувальної стінки 28. Обмежувальна стінка 28 приєднана через вигнуту 11 92779 12 панель 27 до центральної панелі 40. У порівнянні з контейнера 48 сформовано, як дно контейнера 24 дном контейнера 24 фігури 6, ця панель має випупоказане на фігурі 6. клу форму, як цільне дно контейнера 17 (не згідно На Фігурі 15 показано інший контейнер 49 згідз винаходом), як показано для контейнера 15 на но з винаходом, який є альтернативою контейнера фігурі 4. 44 фігури 13. В цьому випадку, дно контейнера 50 На Фігурі 13 показано контейнер 41, що місмає форму дна контейнера 39, як показано на фітить стінку корпусу 42 спорядженого кришкою конгурі 12. тейнера 43 і цільне дно контейнера 44. Кришкою Накінець, на фігурі 16 показано контейнер 51 контейнера 43 є кришка контейнера 14 як показано згідно з винаходом, в якому кришка контейнера 54 на фігурі 3. Кришка контейнера 14 приєднана заі дно контейнера 52 обидва є прифальцьованими каточним швом 45 до стінки корпусу 42. Кришка до корпусу контейнера 53. контейнера 14 споряджена відкривальним язичком Слід відмітити, що можуть бути виготовлені рі46 для відкривання контейнера 41 через отвір визні види кришки контейнера і дна контейнера, за значений насічкою 12 утвореною в зовнішній кільдопомогою стандартних технології, шляхом штамцевій панелі 11. Дном контейнера 44 є торець 1, як пування металічної частини дискової форми викопоказано на фігурі 1, як кришка контейнера, але ристовуючи різні штампувальні форми для форповністю сформована із стінки корпусу 42. Торець мування різних структур торців. При бажанні, 1 містить панель 2 приєднану через обмежувальну кожен торець може бути використаний як кришка стінку 7, і канавку 4, і перехідну стінку 5 до завитка контейнера і/або дно контейнера. або вигнутої окрайки 3, яка повністю приєднана до Використовуваним металом може бути будьстінки корпусу 42. який придатний метал, такий як алюміній, сталь, На Фігурі 14 показано інший контейнер 47 згідгальванізована сталь. Метал може мати покриття но з винаходом. Це є альтернативою контейнера у формі лаку або шару пластику, що традиційно 15 показаного на фігурі 4. В цій альтернативі, дно використовуються для контейнерів для їжі і напоїв. 13 92779 14 15 92779 16 17 92779 18 19 Комп’ютерна верстка Л. Купенко 92779 Підписне 20 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
